Всем привет!
Имеются активные АС microlab B72. В них стоит усилитель на базе TDA2030.
Хочу переделать, звук совсем плохой )))
На какой микросхеме лучше сделать 2050 или 7294?
Вид для печати
Всем привет!
Имеются активные АС microlab B72. В них стоит усилитель на базе TDA2030.
Хочу переделать, звук совсем плохой )))
На какой микросхеме лучше сделать 2050 или 7294?
Можно оставить и 2030, можно и 2050 поставить, можно и 7294, но в любом раскладе нужно начинать с БП, именно там начало всех бед подобных комповых активных акустических систем.
Питание всегда остаётся в приоритете,а особенно для УЗЧ.,Цитата:
Сообщение от FFZ
а такими кто-нибудь пользовался?
Вложение 698862
Технические данные Рабочие напряжение 6 - 16 вольт Выходная мощность максимально 40 Ватт при сопротивлении громкоговорителя 4 Ом и рабочем напряжении 16 Вольт Динамики 4 - 8 Ohm Входной сигнал < 500 мВ Частотный диапазон примерно 20 - 25.000 Гц Размеры примерно 70 x 45 x 29 мм
))) нееее, не получится малой кровью отделаться ))).Цитата:
Сообщение от Ving-ving
суть этой коробочки хуже чем то, что у тебя и стоит на рассыпухе.
Повторю - пост №2
...Во во,вообще странно что родной транс еще не сгорел!)))...Он такой маленький плюгавенький...ватт тридцать габаритной мощности! Как раз саммое то для УН19..(тьфу-тda 2030) Поэтому,совершенно верно-Цитата:
Сообщение от Ving-ving
-оставь микросхемы как есть,поставь тор ватт на сто 2 по 18-20 вольт,и сделай стабилизированое питание-две "кренки",( 7815 и 7915,или 7812,7912,в среднюю ногу стабилитрон 3.3в) умощненые транзисторами-звук изменится конкретно-искажения уменьшатся,пропадет фон!Цитата:
Сообщение от FFZ
---------- Сообщение добавлено 20.01.2015 в 02:39 ----------
Ну а ставить 7294 или тем более Lm 3886-с такими динами ...это уж извращение какое-то!....))

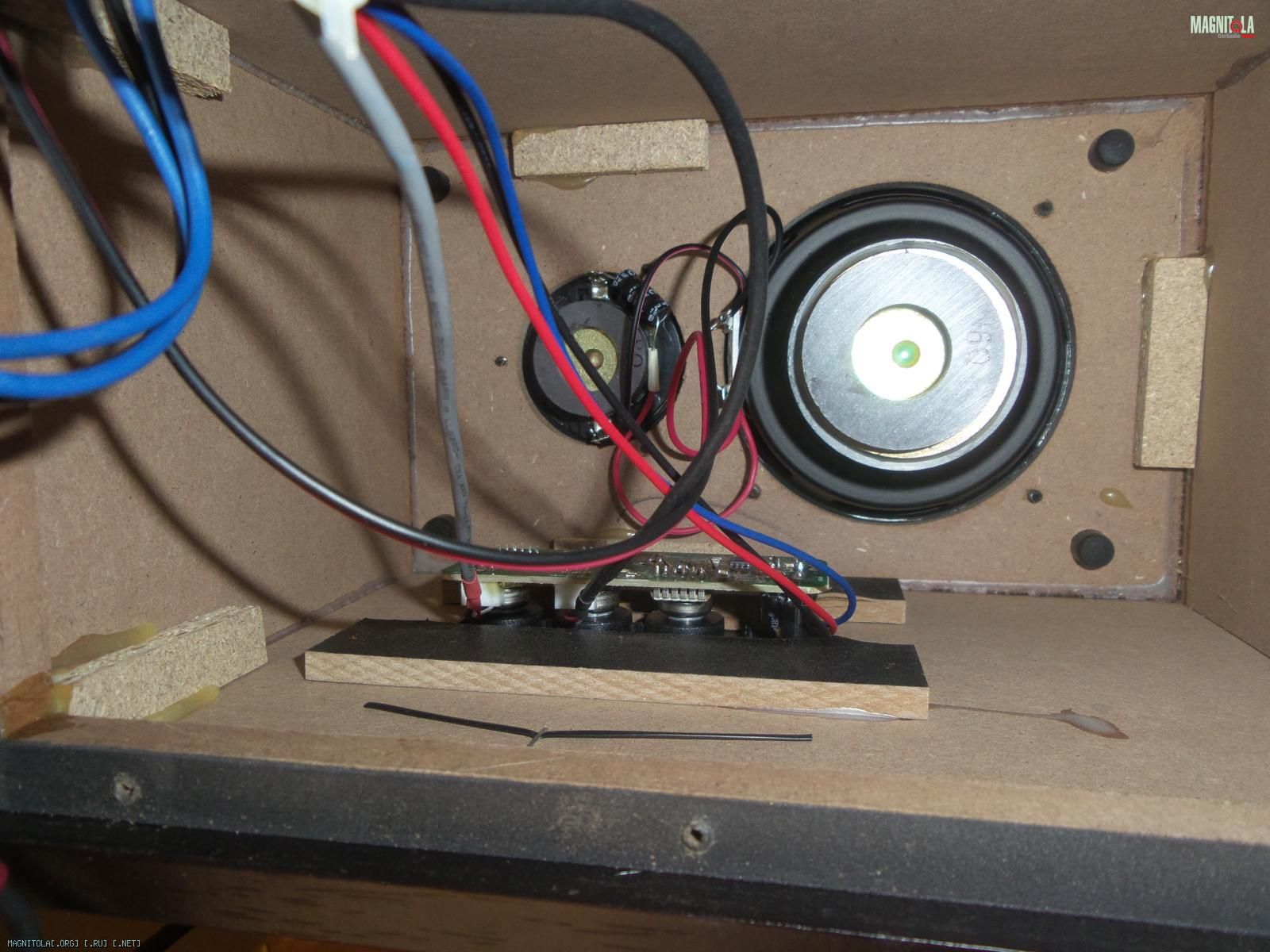

потроха
Транс заявленные 8 вт потянет
Микросхемы d2030a неизвестного производителя
Имхо в схеме деталей не хватает ))

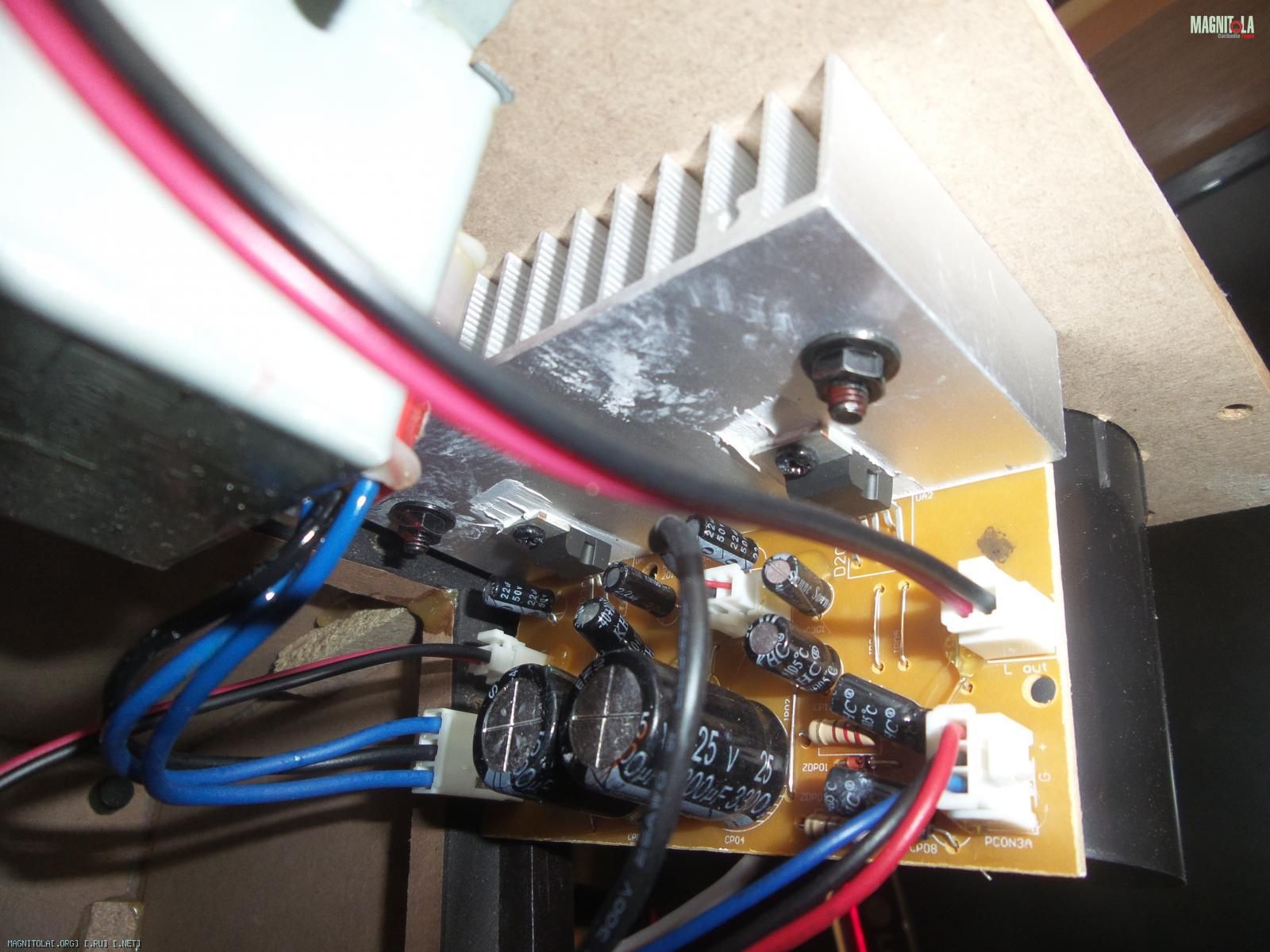

Вложение 700906Вложение 700908Вложение 700910Вложение 700912
-знаешь что сделай...-для начала! Видешь мидбасс с приклееным к нему дополнительным магнитом!? Возьми кусочек листовой стали (мягкая сталь 3 подойдет) толщиной 1мм,можно больше,-согни из нее "П" образную пластину шириной 60мм и приклей к доп магниту так что бы верхняя планка буквы "п" была на доп магните,а боковинки замыкались на нижний фланец магнита( тот что образует зазор у звуковой катушки).Послушай,...если что то не поймешь-еще раз..Об впечатлениях отпишись! Серьёзно!!!Цитата:
Сообщение от Ving-ving
транс не полыхнет? ))
p.s. у кого в заначке есть кондеры от 35в и 4700uF ? , парочку бы взял
Прикалываешься что-ли?!))))

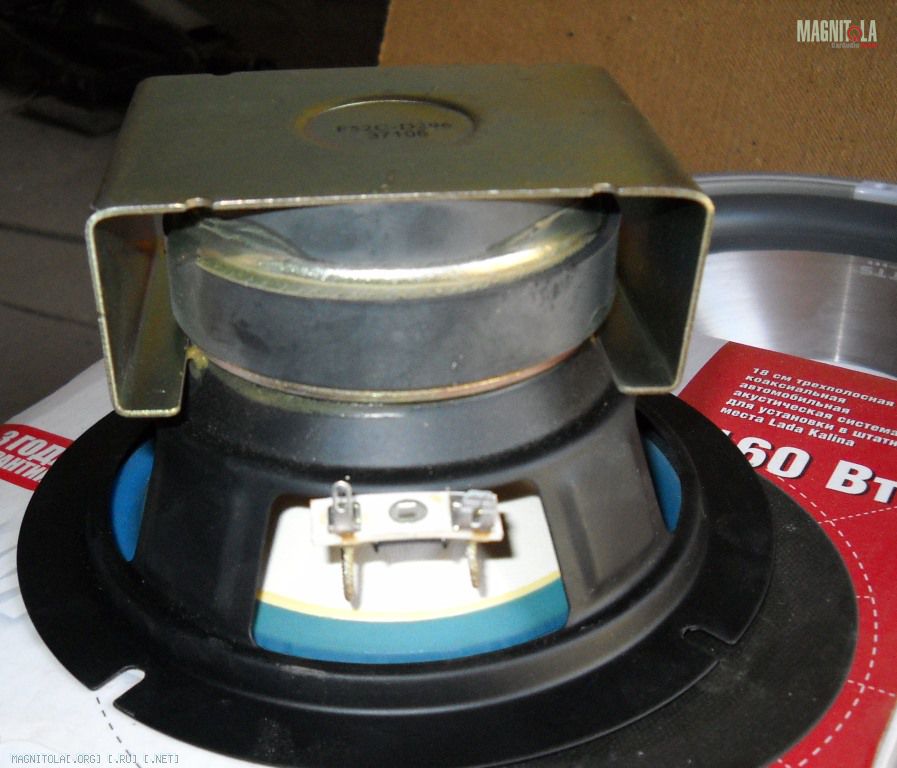

Вложение 701592-вот так сделай,а кондюки менять зачем?!!!
Очень интересная идея; я так понял, что смысл этой доработки заключается в том, что б дополнительный магнит, предназначенный для экранировки, с помощью дополнительного магнитопровода, включить в работу, в помощь к основному магниту:good:
-Практически так! Многие проводили (проводят) опыты по изменению параметров динамиков при помощи приклейки дополнительного магнита,а потом шумят с трибун и форумов-мол эффект мизерный,-забывая что нужно замкнуть магнитную цепь! Хороший динамик-это дин с хорошей индукцией в зазоре-переборщить конечно можно-введя сталь в насыщение-но не в этом случае. Изменяется добротность-Qts,повышается чуйка.Уменьшается "бубнение",улучшается демпфирование громкоговорителя.Идея не нова,и проста в исполнении,еще лет тридцать назад в союзе рекомендовали для тюнинга 10гд- 36 и 10 гд -34 банки из бод зеленого горошка" глобус")))...Цитата:
Сообщение от Антип
Добротность понижается, чуйка растет, а бас приобретает больший рельеф и четкость.Цитата:
Сообщение от Дмитрий Лукичев

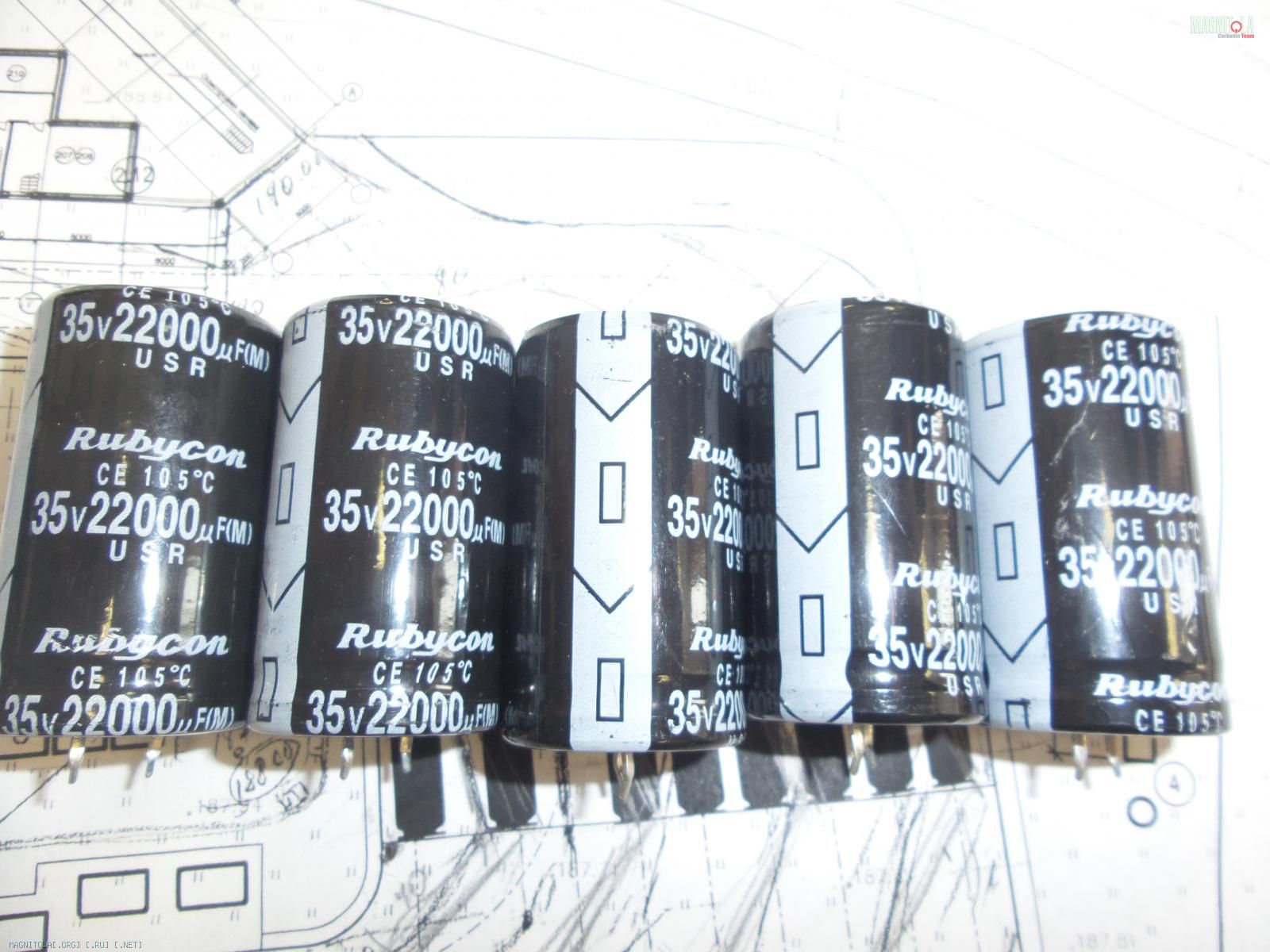

Кондеры пришли.
другой усилитель хочу попробовать сделать.Цитата:
Сообщение от Дмитрий Лукичев
Вложение 712126
В качестве экрана использования магнита идея интересная, хотя кинескоп говорит об обратном, их клеят для выравнивания магнитного потока.Цитата:
Сообщение от Антип
Померили напряжение, которое со стокового бп идет на пред. на + 9.88 на - 7.32 :banghead:
а я тебе сразу написал, что с БП следует начинать )))Цитата:
Сообщение от Ving-ving
на макете бп с тором на пред приходит + 9.03 -9.03. для 4558 нормально будет?
Если память не изменят-4558 имеет нижний предел +5В и -5В,в котором тоже работает.,Цитата:
Сообщение от Ving-ving
сойдёт, только я чего то уже не понимаю что от куда, для чего и что вообще делается.......Цитата:
Сообщение от Ving-ving
1ое - вынести питание на отдельную плату.
Если ты думаешь, что от этого сообщения стало понятнее то это не так :).Цитата:
Сообщение от Ving-ving
Сам перечти тему с начала, но не как автор темы, а как сторонний читатель, тогда думаю и тебе это станет очевидным то, что чёрт знает что а не сюжет......
Пока план такой:
На этой плате находиться предусилитель на smd 4558. Ее трогать не будем.
Вложение 715330
Питание к ней идет через клемму с платы усилителя (разъем pcon3a)
Вложение 715332
1-вынос питания на отдельную плату. Блок питания на торе 12В 1.24А (на каждую обмотку). Для стабилизации напряжения будут кондеры 35в 22000uF.
На плате блок питания будет регулируемый стабилизатор напряжения, чтобы равное было в каждом плече.
2-доработка усилителя. Тоже на 2030. У штатного нет защиты от самовозбуждения.
Новая плата по размеру меньше получается. Ориентировочно 2х15вт на 4ома.
Ну вот, можешь же когда хочешь :).Цитата:
Сообщение от Ving-ving
Теперь всё понятно.
На этом трансе не получится вынуть из TDA2030 её возможности.
После выпрямления постоянки получишь порядка +/- 16в на ХХ при включённых TDA, маловато :(. По техдоку номинальное питание TDA +/-22в, т.е. тренс нужен с выходами порядка 17В
у 2030 по даташиту от 6 до 22 вроде.

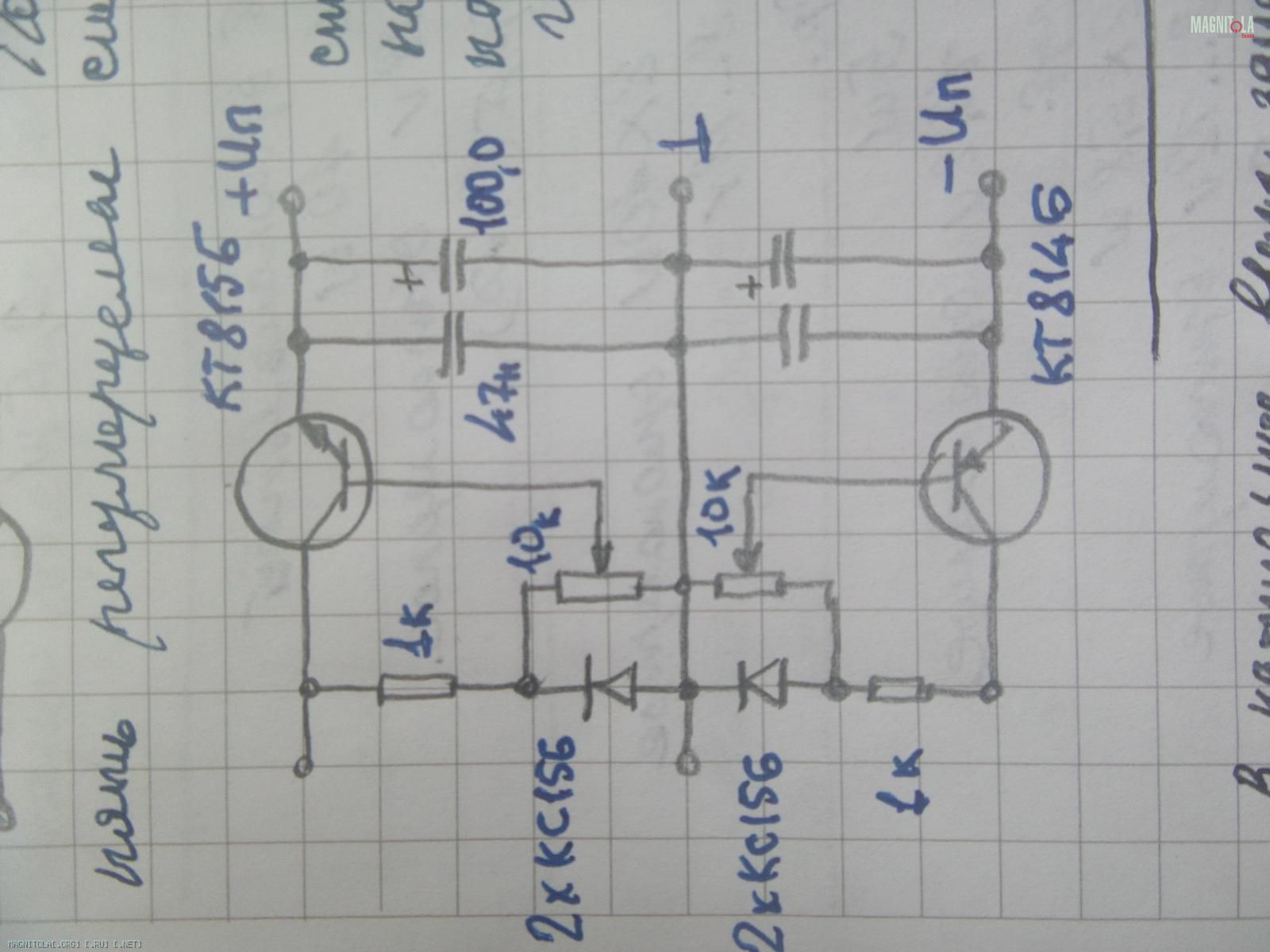

схема стабилизатора
Вложение 715386
Верно.Цитата:
Сообщение от Ving-ving
От величины питания зависит отдаваемая в нагрузку полезная не искажённая мощность.
Лишней, чистая мощность не бывает, её то тебе сейчас, т.е. в стоке и не хватает.
На таком стабилизаторе потерь будет много,может и ошибаюсь-но по количеству деталей и применяемых ёмкостей,наводит на эту мысль.,Цитата:
Сообщение от Ving-ving
Вложение 717148

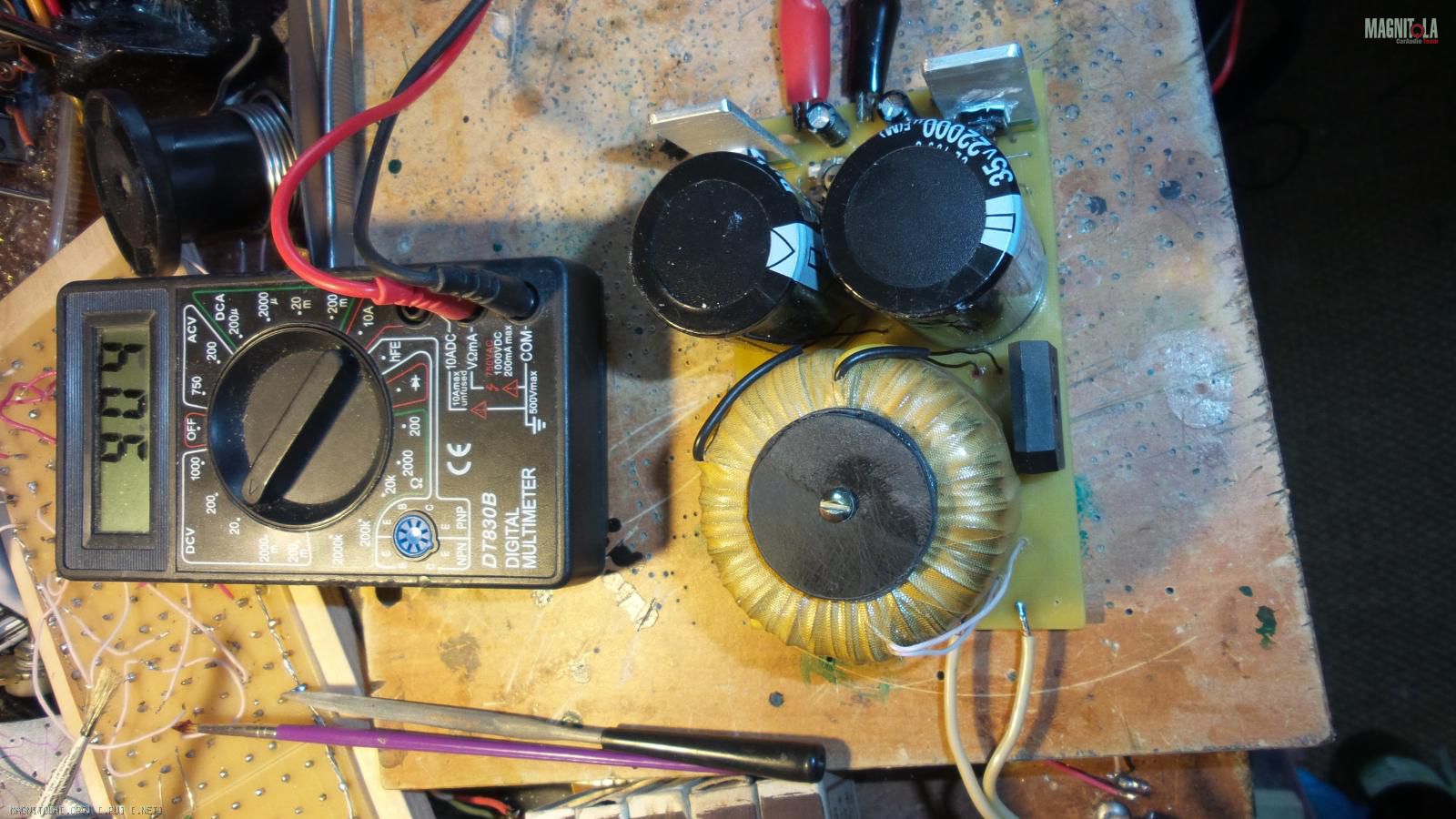

блок питания собран
Вчера собрали усилитель на макете, подключили к "свободной" левой АС, в итоге все напрасно. Динамики не отыгрывают так, как надо ))) Для сравнения подключали усилитель к аналогичной АС TopDevice и Sven - они намного сочнее играют ))))
Зато теперь усилитель есть:)Цитата:
Сообщение от Ving-ving
ну в общем, результат то закономерный :(Цитата:
Сообщение от Ving-ving
Как все на платах будет, сделаю фотки.
А для динамика сабвуфера 12 дюймов актульно такой магнитопроводЦитата:
Сообщение от Дмитрий Лукичев
