Два вопроса по 117Ri и 100му процессору
1. Купил комплект процессора PXA-H100 и KTX-H100 в дополнение к своей магнитоле CDA-117Ri. Никак не могу понять как подключить процессор если используется внутренний усилитель в 117Ri и задействованы 4 канала ( перед и зад ). В инструкции написано что надо задействовать линейные входы на магнитоле - в 117Ri таких я не нашел. Подскажите пожалуйста, как связать эти устройства ?
2. В магнитоле CDA-117Ri заявлена поддержка штатного дисплея на доске приборов автомобиля, в Ауди А4 ( 8Е, 2002г.в. ) разъем от штатной магнитолы содержит 3 входа помимо массы и питания:
1 - DATA
2 - CLK
3 - ENA
я подозреваю что это номер 1, но все же, может вы скажете точнее ? и как его цеплять ? - прямо прям вот прикрутить ?
Re: Два вопроса по 117Ri и 100му процессору
Цитата:
Сообщение от
fau2
В инструкции написано что надо задействовать линейные входы на магнитоле
Плохо читаете документацию. Линейный выходы можно использовать как входы, но необходимо переключить 2 переключателя из положения NORM в EXT AP.
Цитата:
Сообщение от
fau2 1 - DATA
2 - CLK
3 - ENA
Думаю что нужны все 3. 1-DATA-это передаваемые данные. 2-CLK-тактовый сигнал. 3-ENA-думаю что это управляющий сигнал.
Re: Два вопроса по 117Ri и 100му процессору
Цитата:
Сообщение от
Pixx Плохо читаете документацию. Линейный выходы можно использовать как входы, но необходимо переключить 2 переключателя из положения NORM в EXT AP.
Думаю что нужны все 3. 1-DATA-это передаваемые данные. 2-CLK-тактовый сигнал. 3-ENA-думаю что это управляющий сигнал.
1. данный переключатель отключает встроенный усилитель, а в своем посте я писал что я использую встроенный в алпайн усилитель.
2. иными словами, вы предлагаете "замкнуть" три провода между собой для того чтобы подключить их сразу все к одному проводу в алпайне ?
Re: Два вопроса по 117Ri и 100му процессору
То что я написал выше, необходимо делать при подключение процессора(так написано в документации).
1.В это случае необходимо переключить только один переключатель(который отдален от двух близко расположенных). Данный переключать отвечает за функционирование линейных выходов-входов. Остальные переключатели оставить по умолчанию в положение NORM.
Цитата:
Сообщение от
fau2 2. иными словами, вы предлагаете "замкнуть" три провода между собой для того чтобы подключить их сразу все к одному проводу в алпайне ?
Нет.

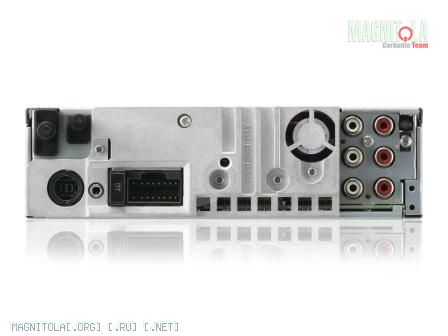

Можете сфоткать заднюю сторону магнитолы?
Вложений: 2
Re: Два вопроса по 117Ri и 100му процессору
Вложение 184031
а вот схема подключения:
http://www.alpine.su/files/CDA-117Ri.pdf ( страница 54 )
а вот распиновка разъема в моей машине:
Вложение 184033
( "информационный" - нижний разъем )
кстати, сигнал "ENA" - это штатная навигация.
