АUX для alpine своими руками

Знаю, что тема запоздала, лет так на 10. Да и ауксом пользуются сейчас единицы)) Ну может кому пригодится.

Что нужно:

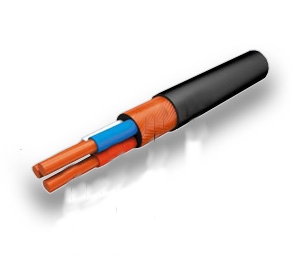

1) Микрофонный кабель ( У меня КММ 3*0,35
,Вложение 711860
спасибо Tumnin http://magnitola.org/member.php?u=90260, за покупку и доставку)
2) jack 3,5 для пайки ( как выглядит все и так знают)
3) Разъем для пайки ai-net ( поиске вылазит по запросу "разъем 1-388". Покупал тут

После прочтения съесть!

http://www.platan.ru/cgi-bin/qwery.pl/id=492812892

стоит 150 рублей)
4) Оплетка змеиная кожа( если честно до этого никогда даже в руках ее не держал, тут так сказать первый опыт)


Что делаем:

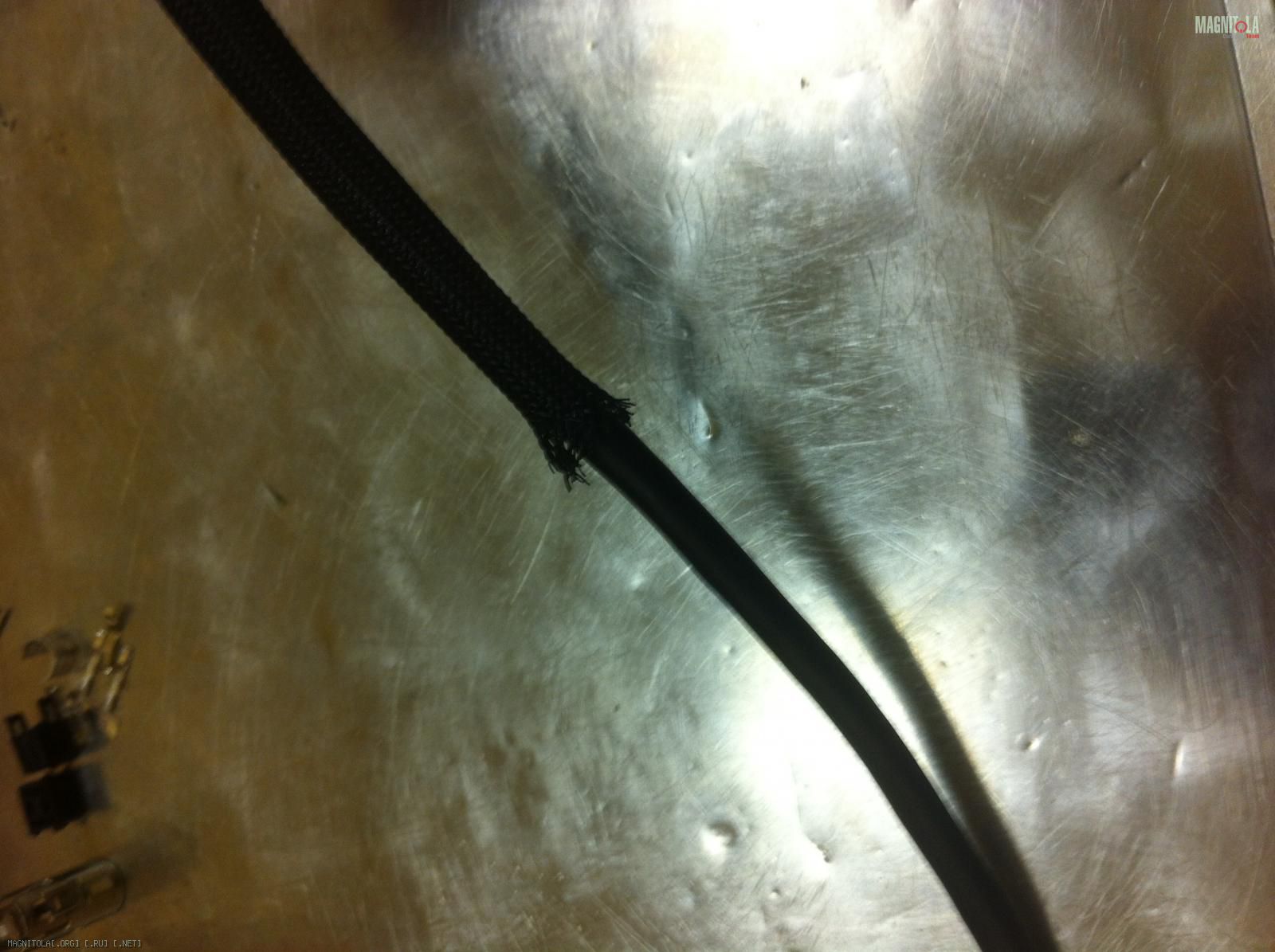

1) Вдеваем кабель в оплеткуВложение 711862

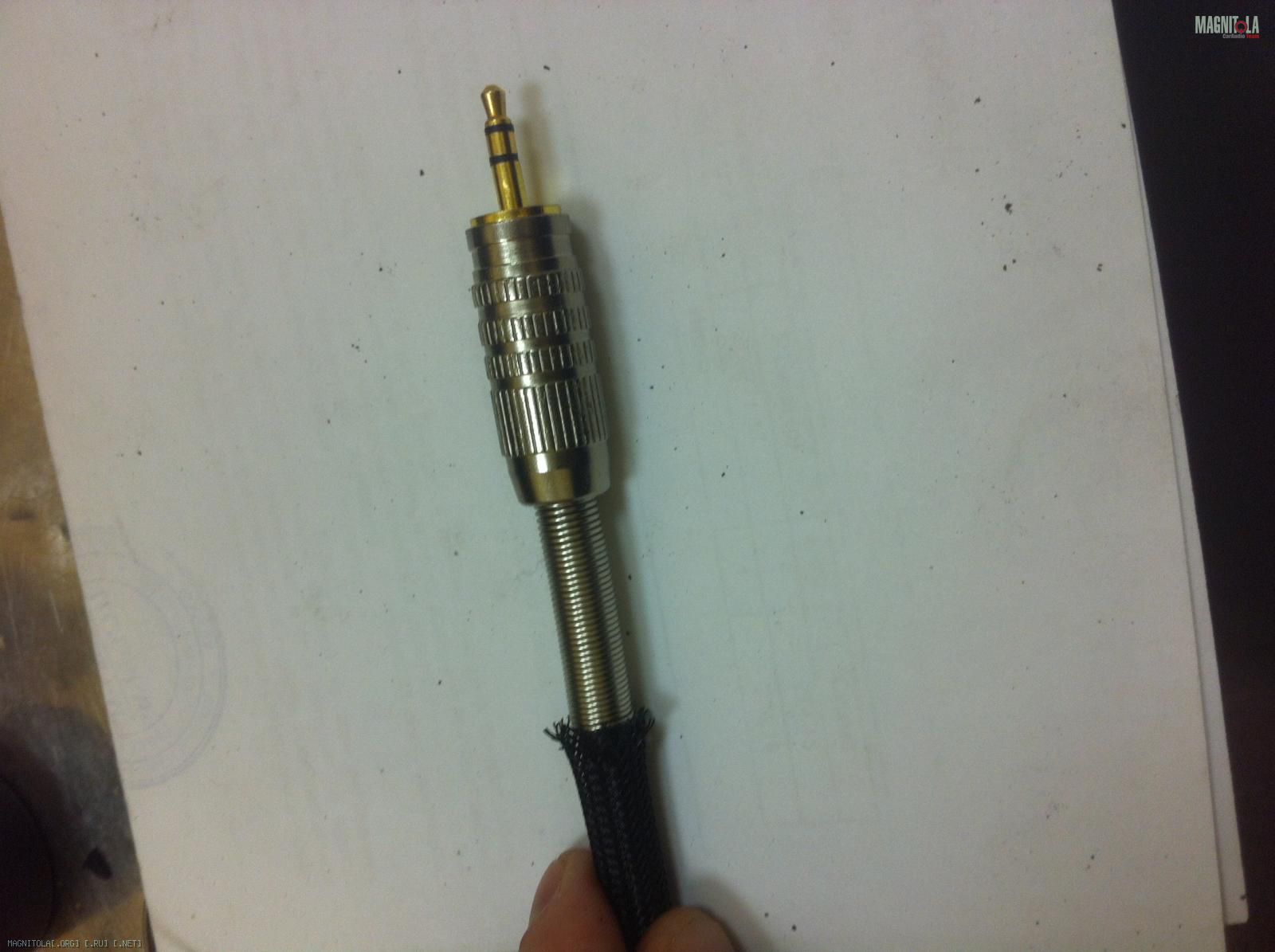

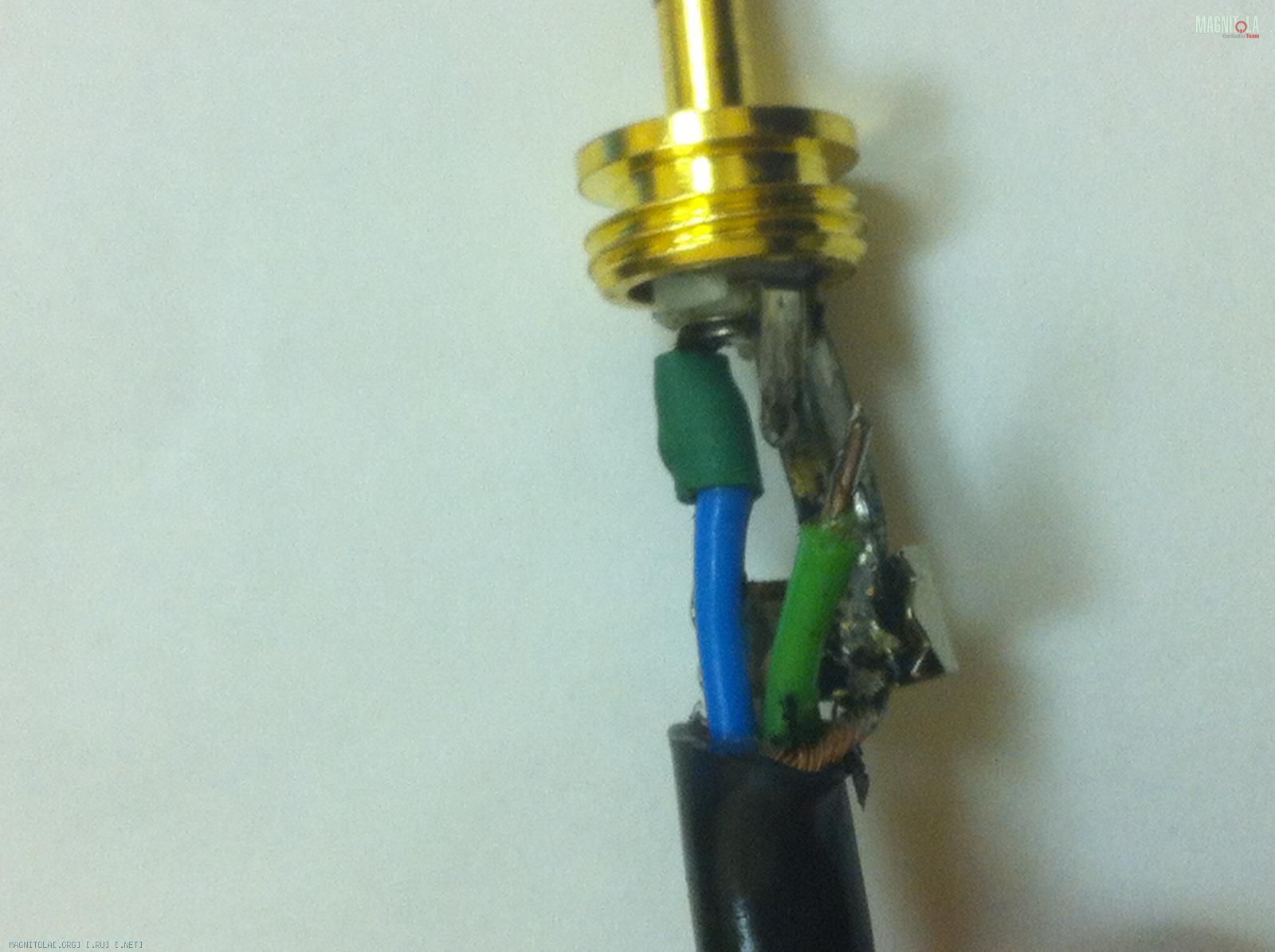

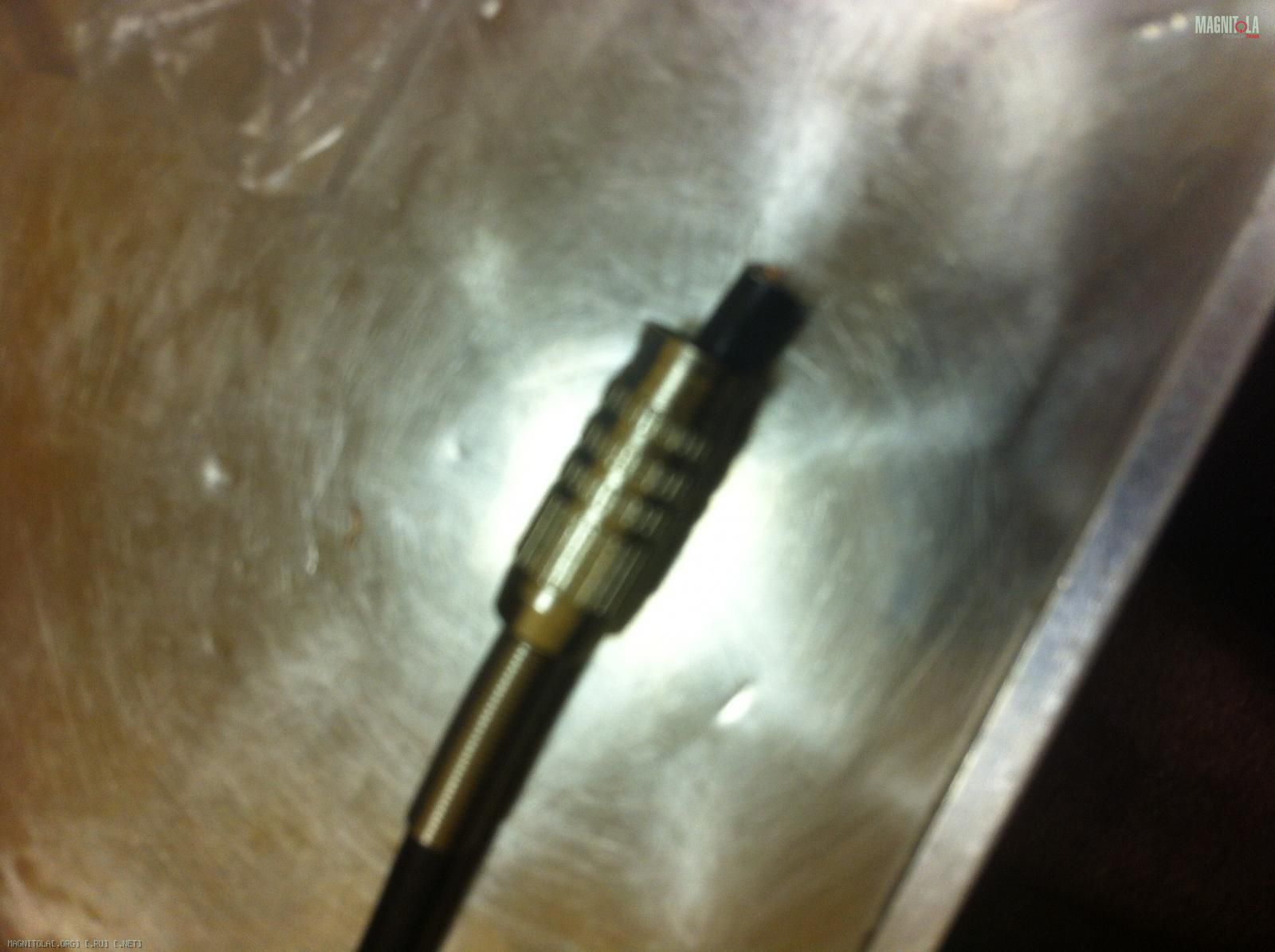

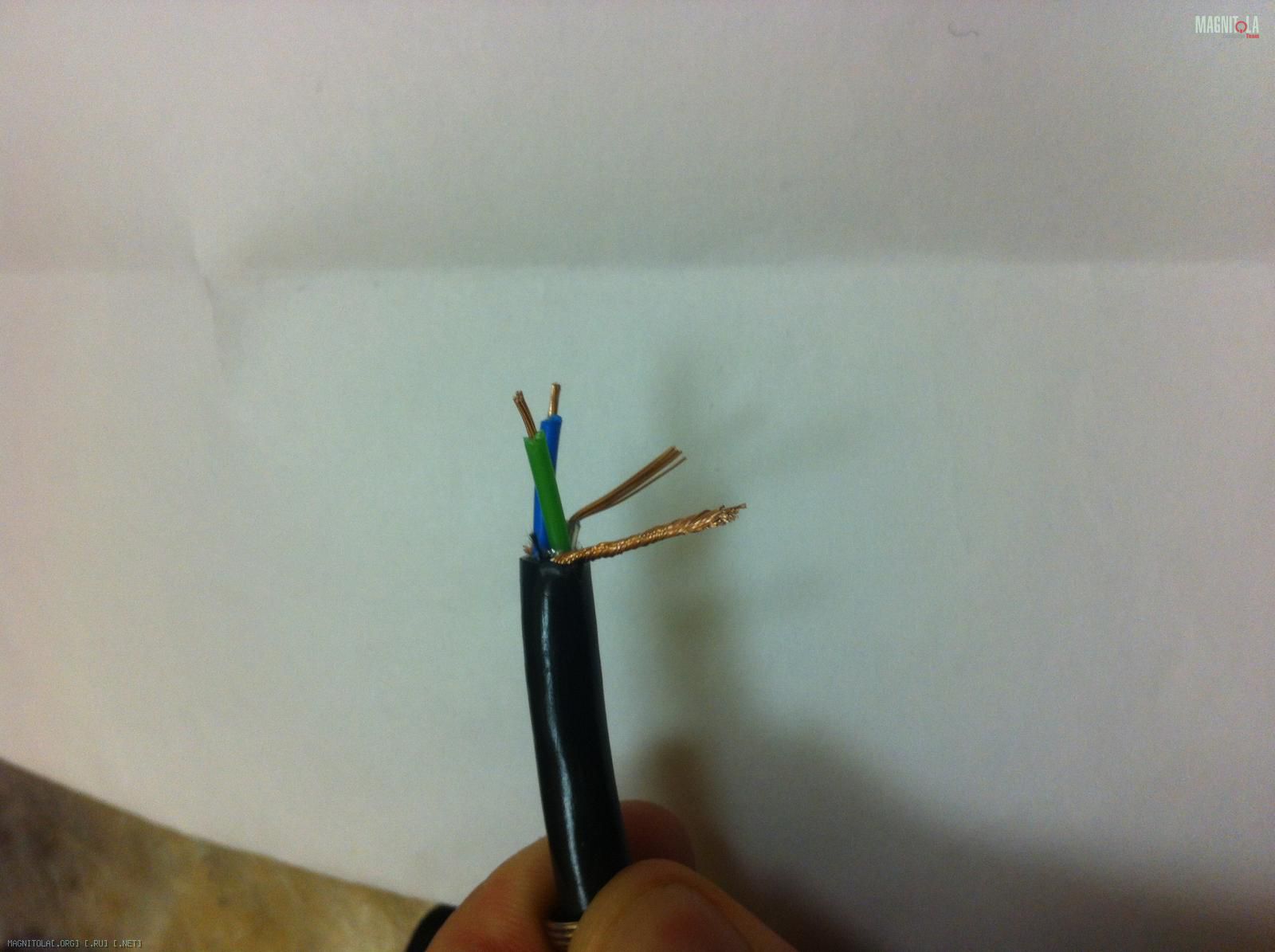

2) Припаиваем Jack 3.5
Вложение 711864Вложение 711866Вложение 711868Вложение 711870

Спрашивал в двух темах, ответа так и не нашел, мб сейчас ответят. При пайке аукса нужно паять так называемый экран( по типу как у межблока) со стороны источника сигнала( коим в данном случае будет являтся плеер)?

В общем припаял и экран тоже с одного конца)))

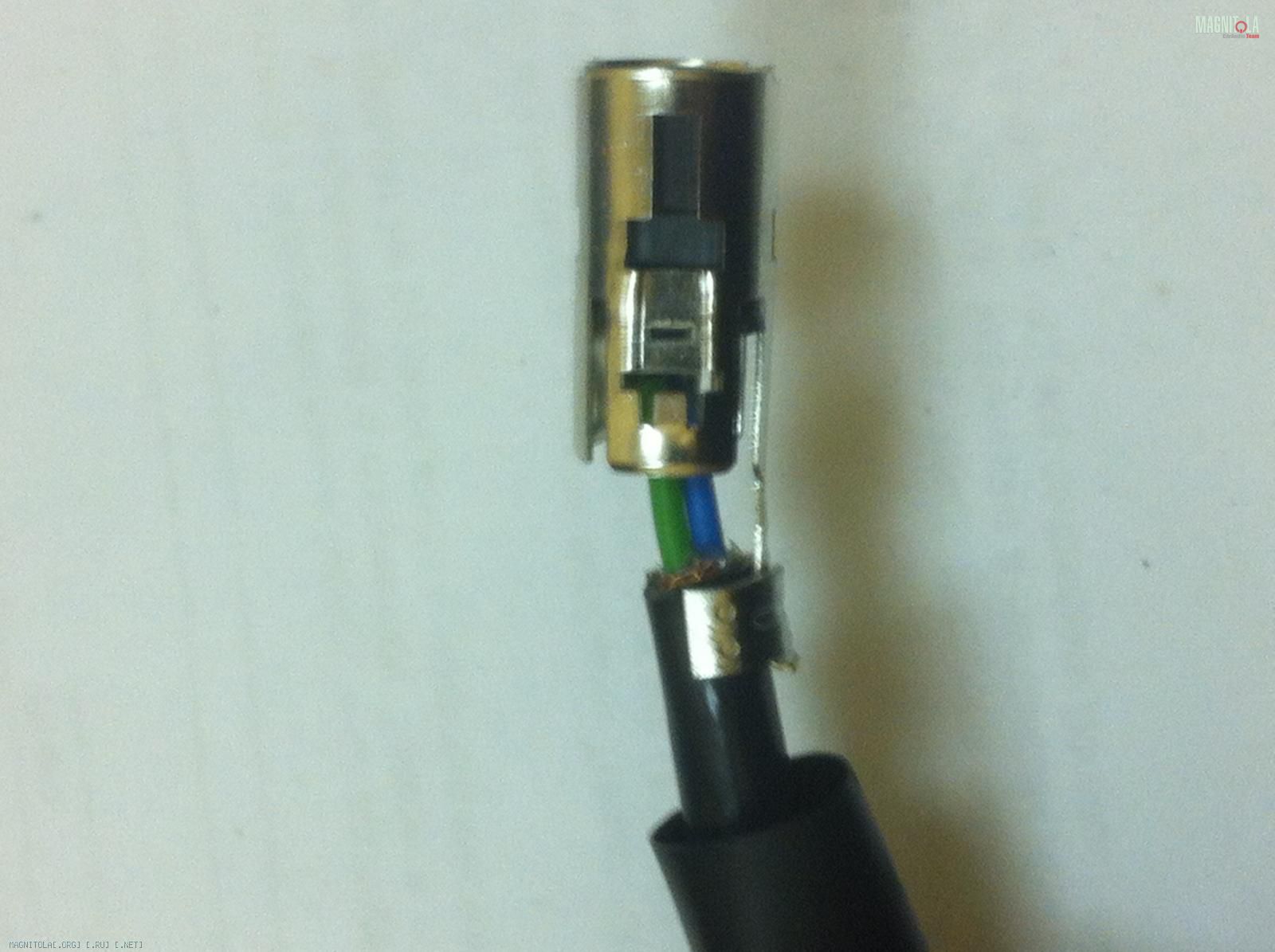

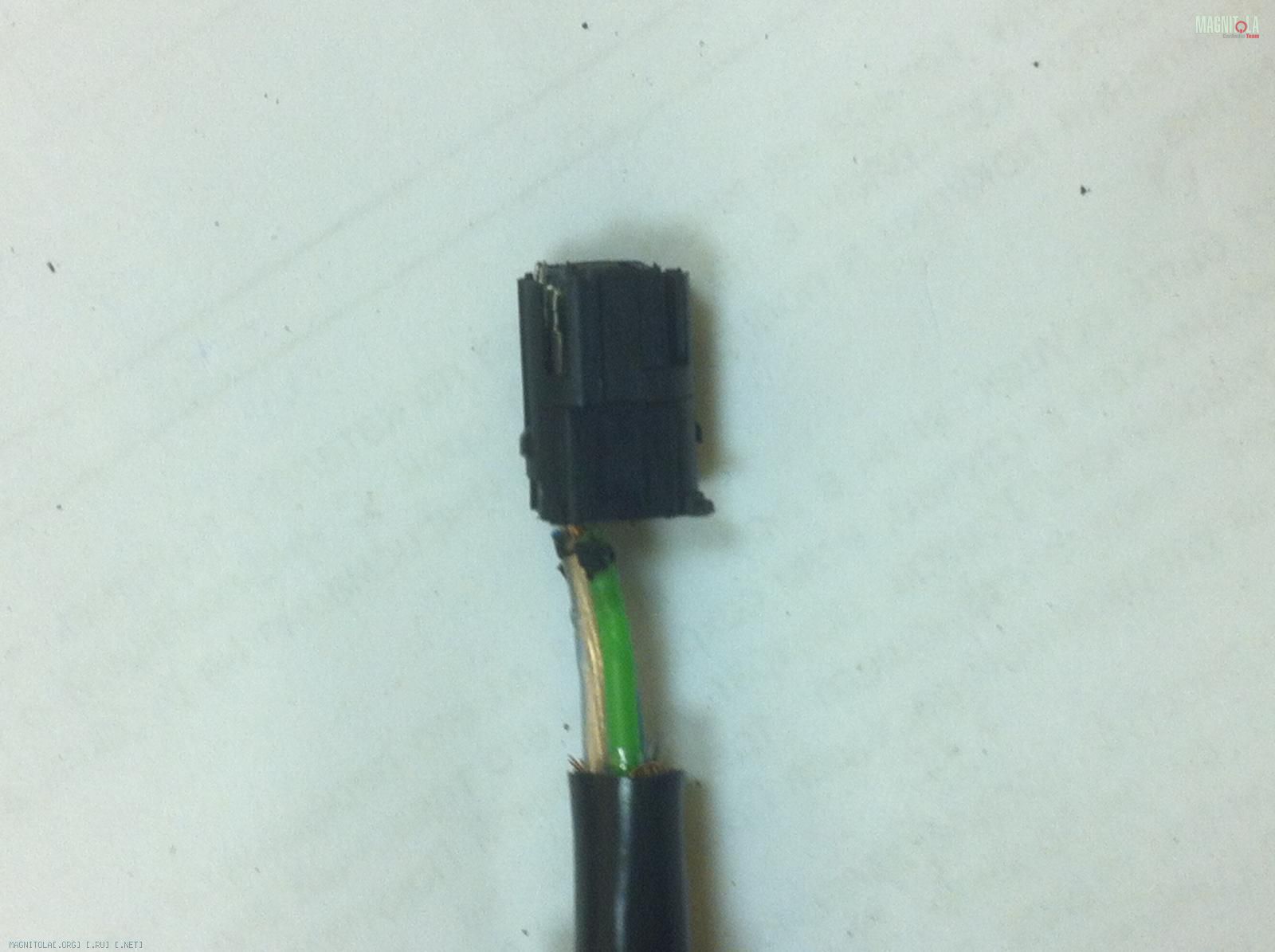

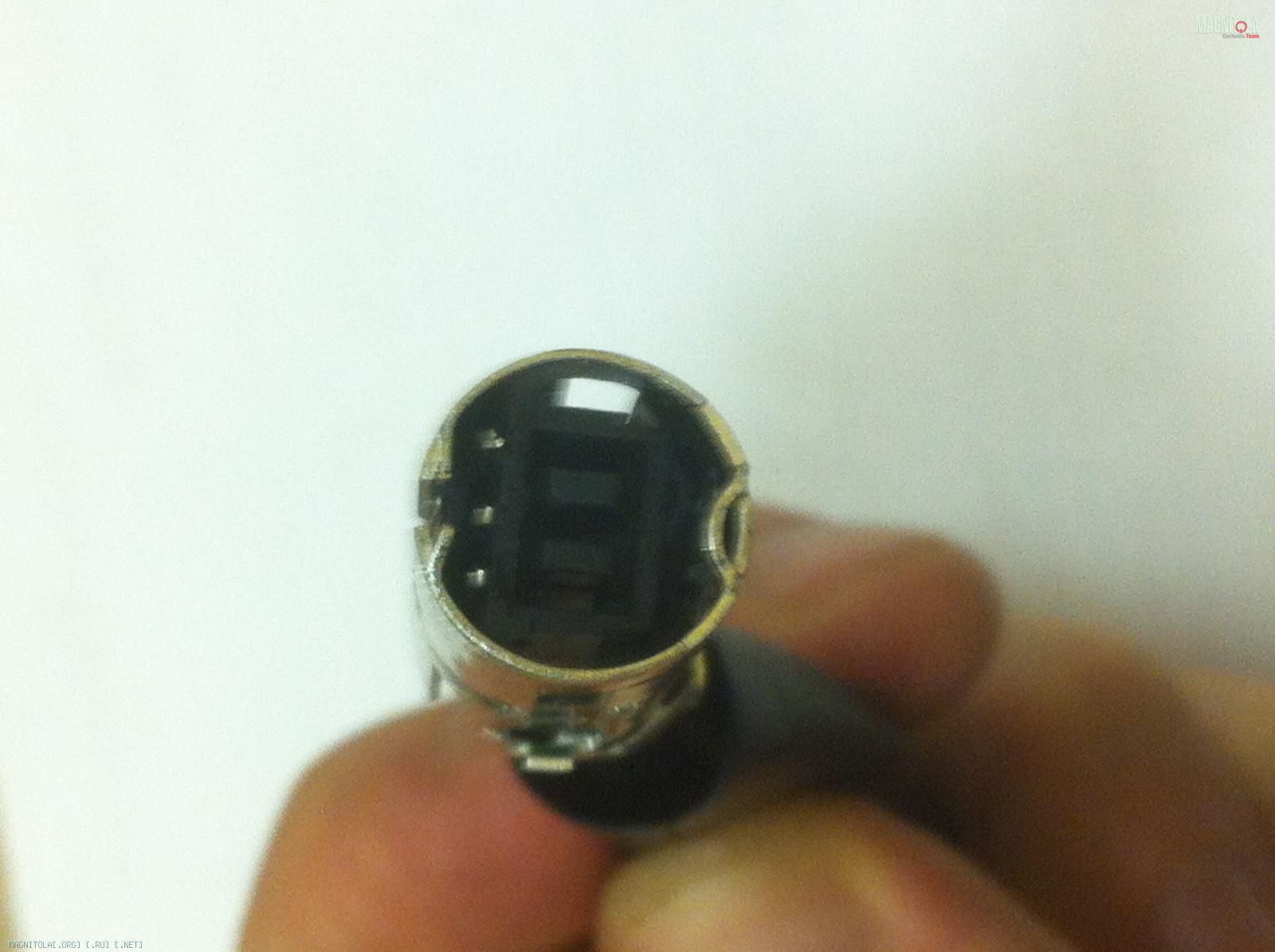

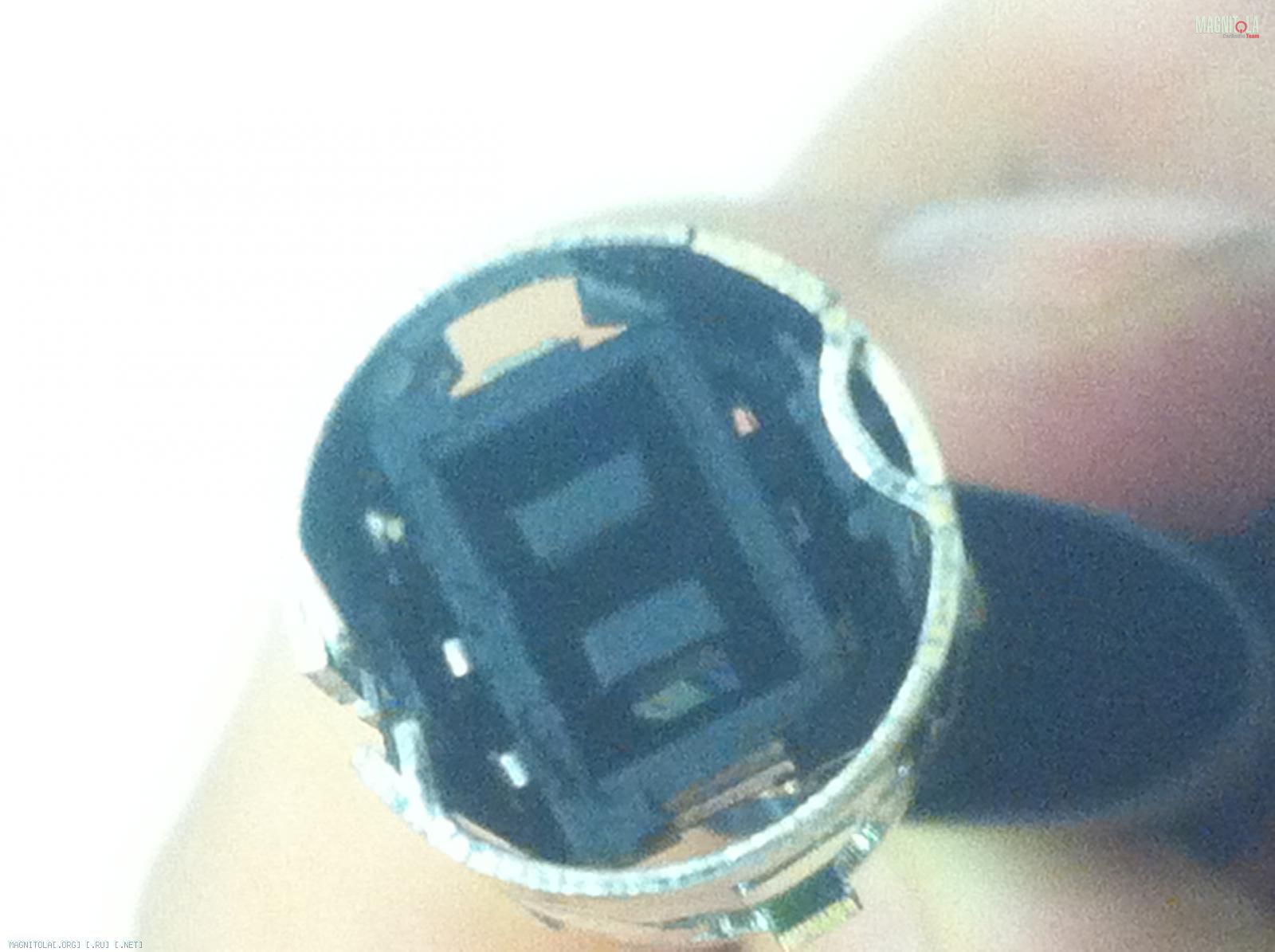

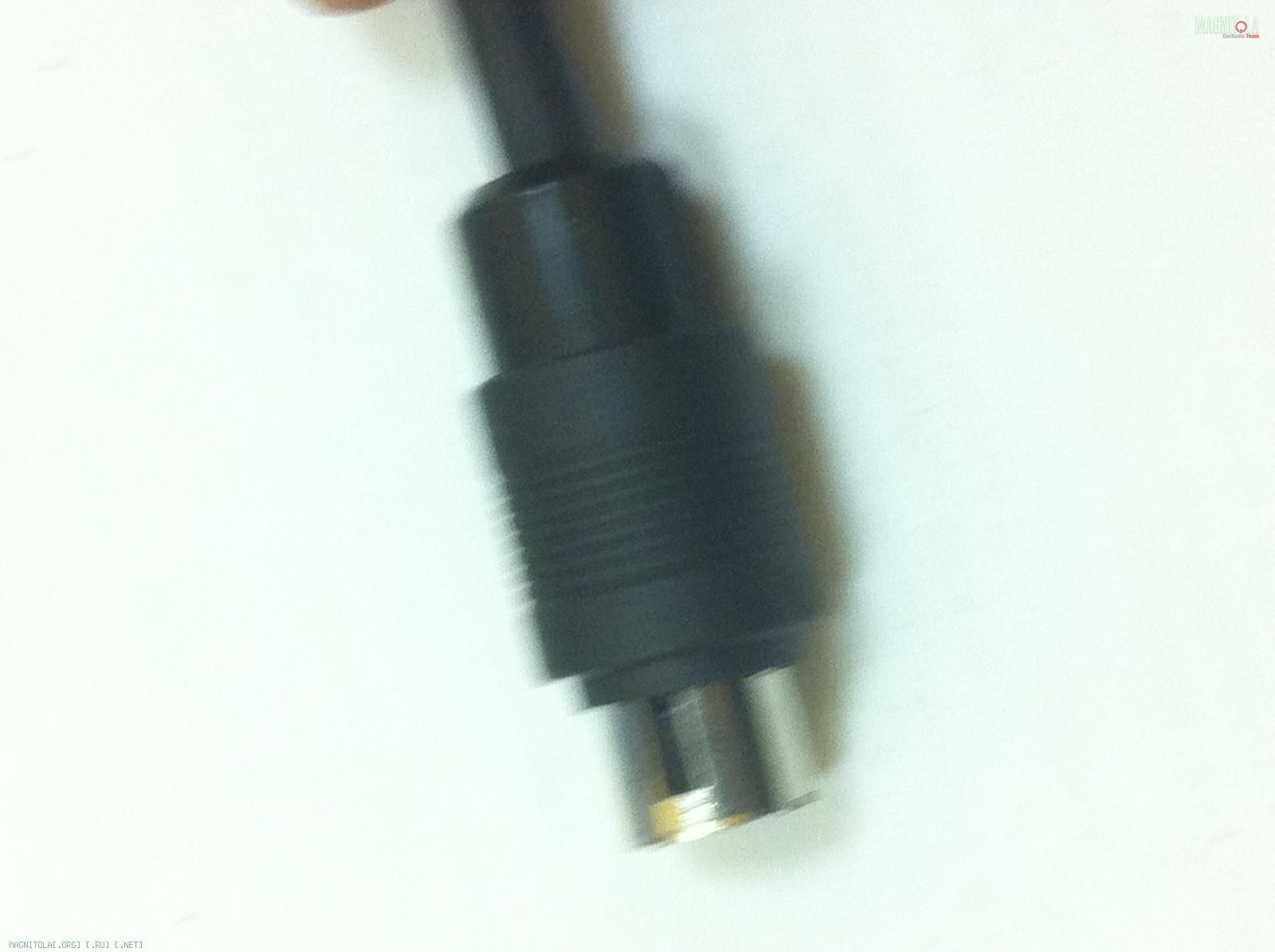

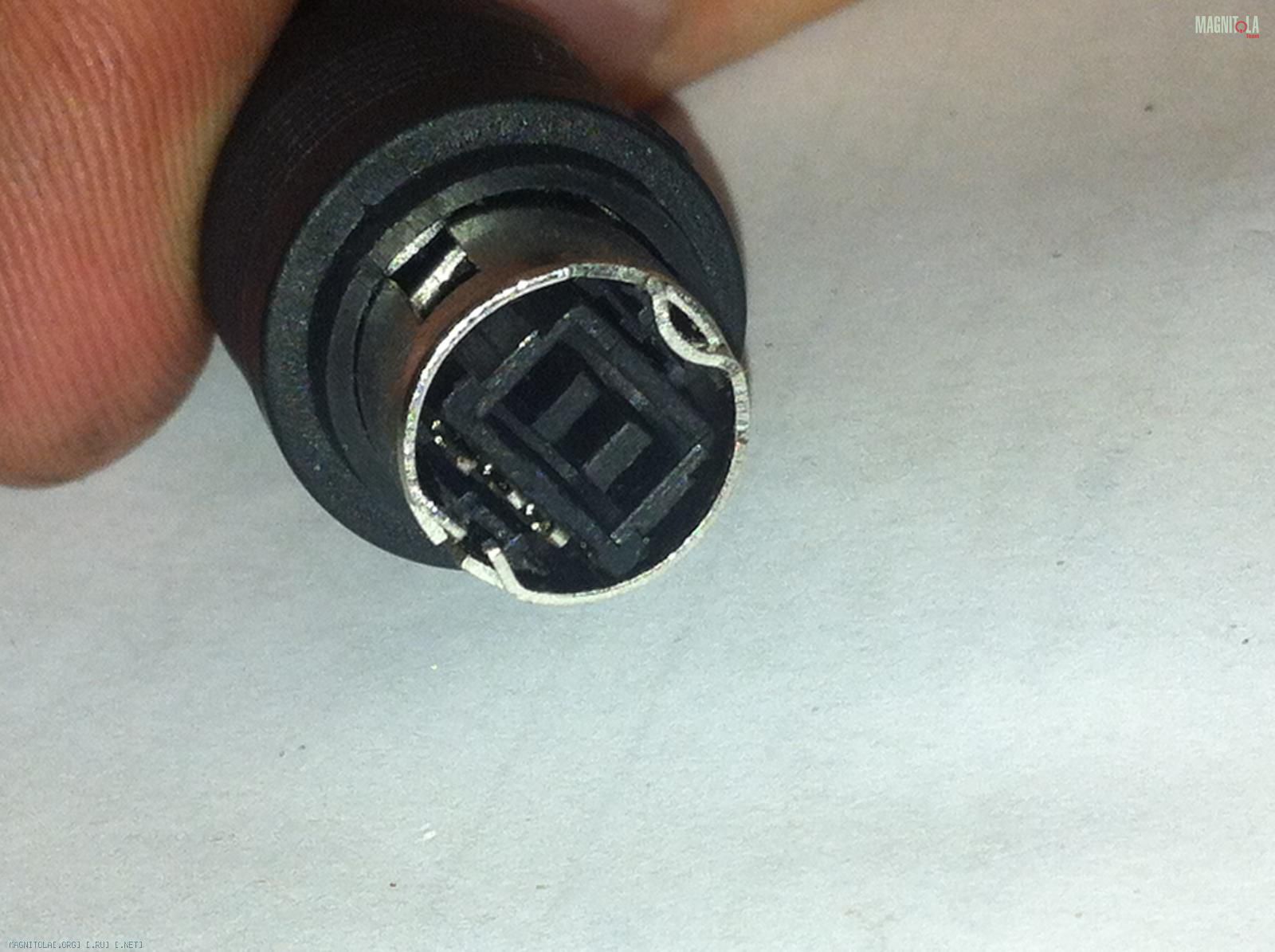

3) Собираем разъем.
Хочу оговорится, что разъем не самый простой, и чтобы до####ить, что как собирать у меня ушло больше часа)))
Вложение 711872Вложение 711874Вложение 711876Вложение 711878Вложение 711880Вложение 711882Вложение 711884

Ну собственно и все. Один контакт правда немного помял при монтаже, на картинке видно, но на функционале не отразилось)

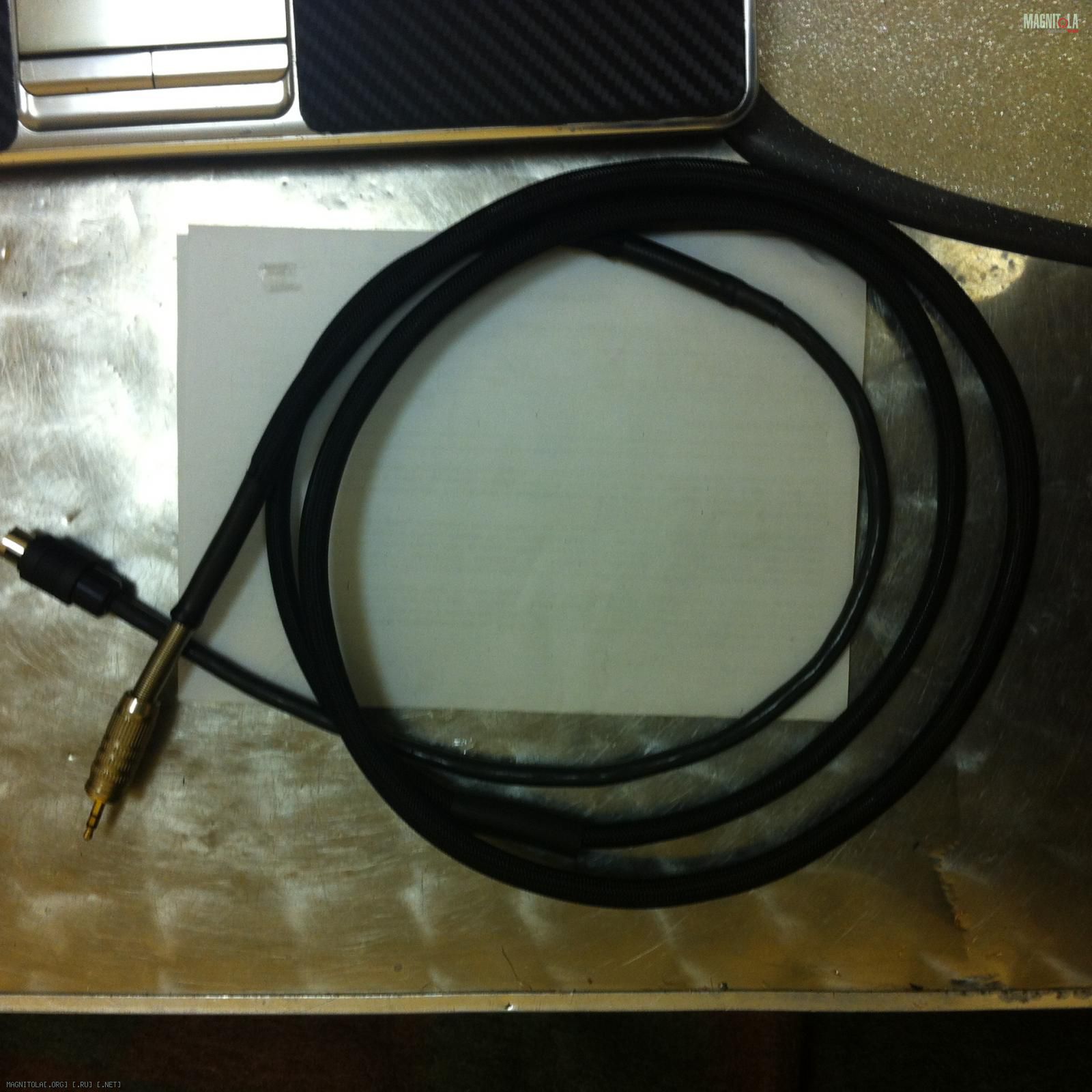

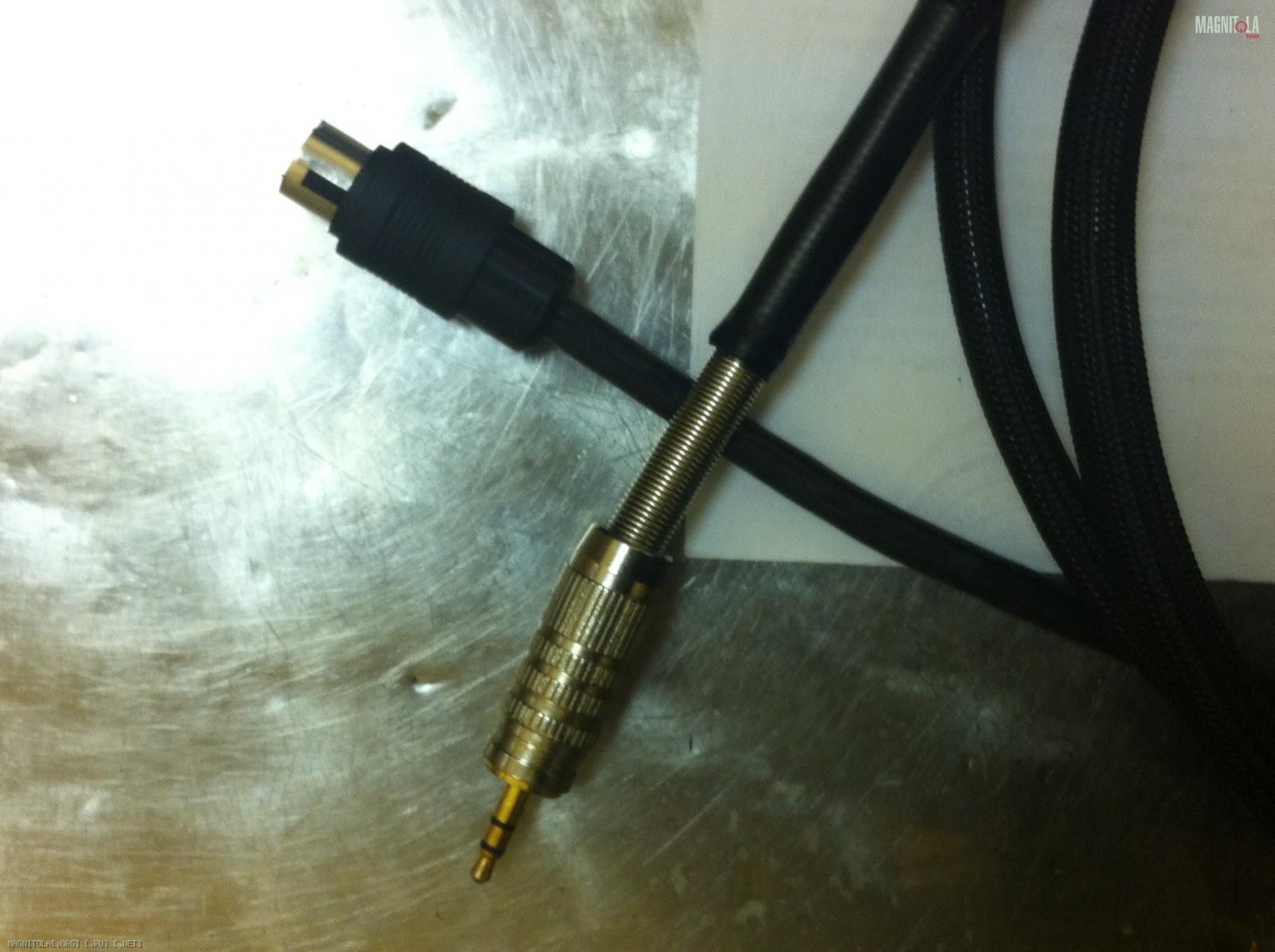

Общий вид:

Вложение 711890Вложение 711894

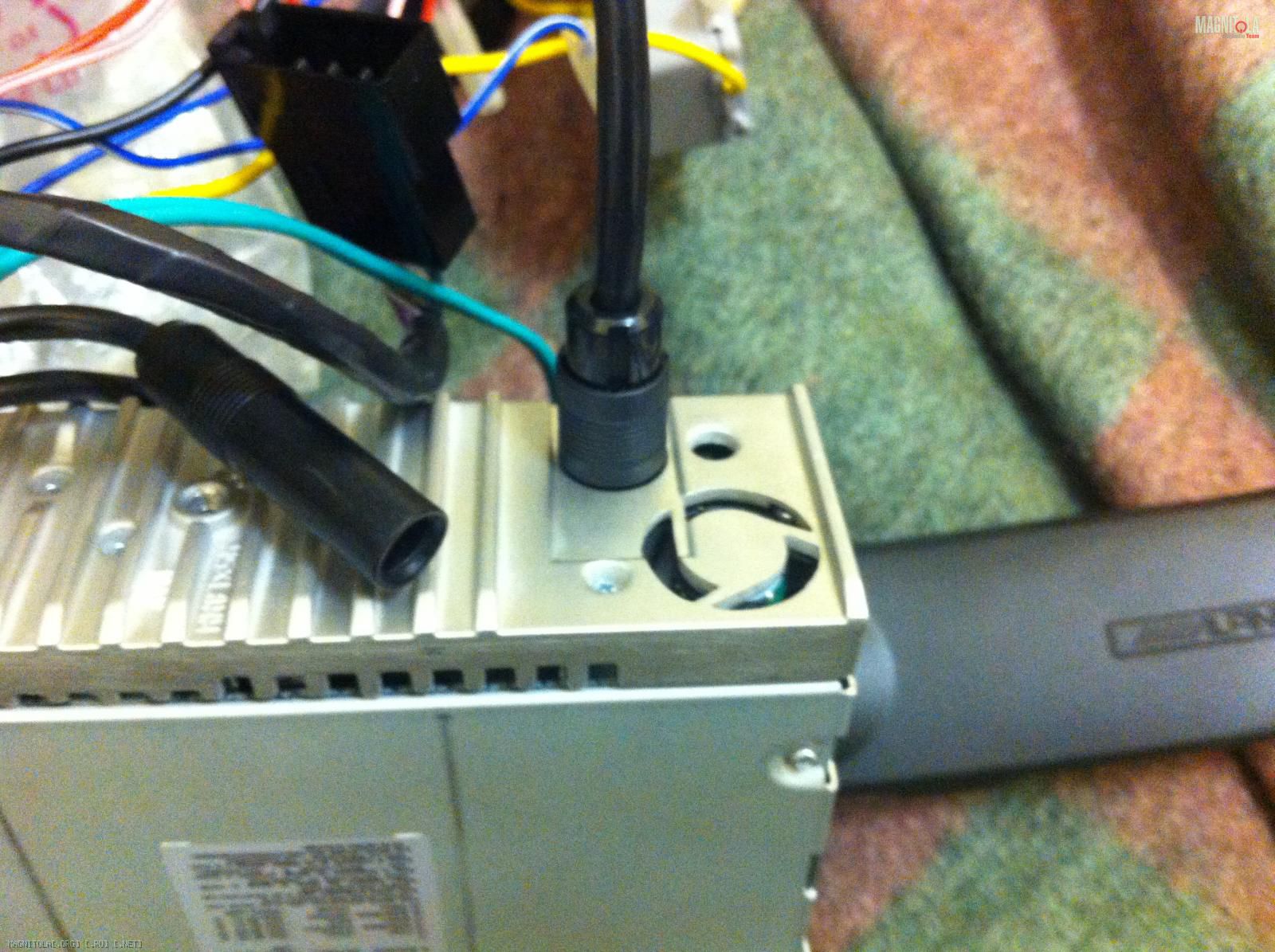

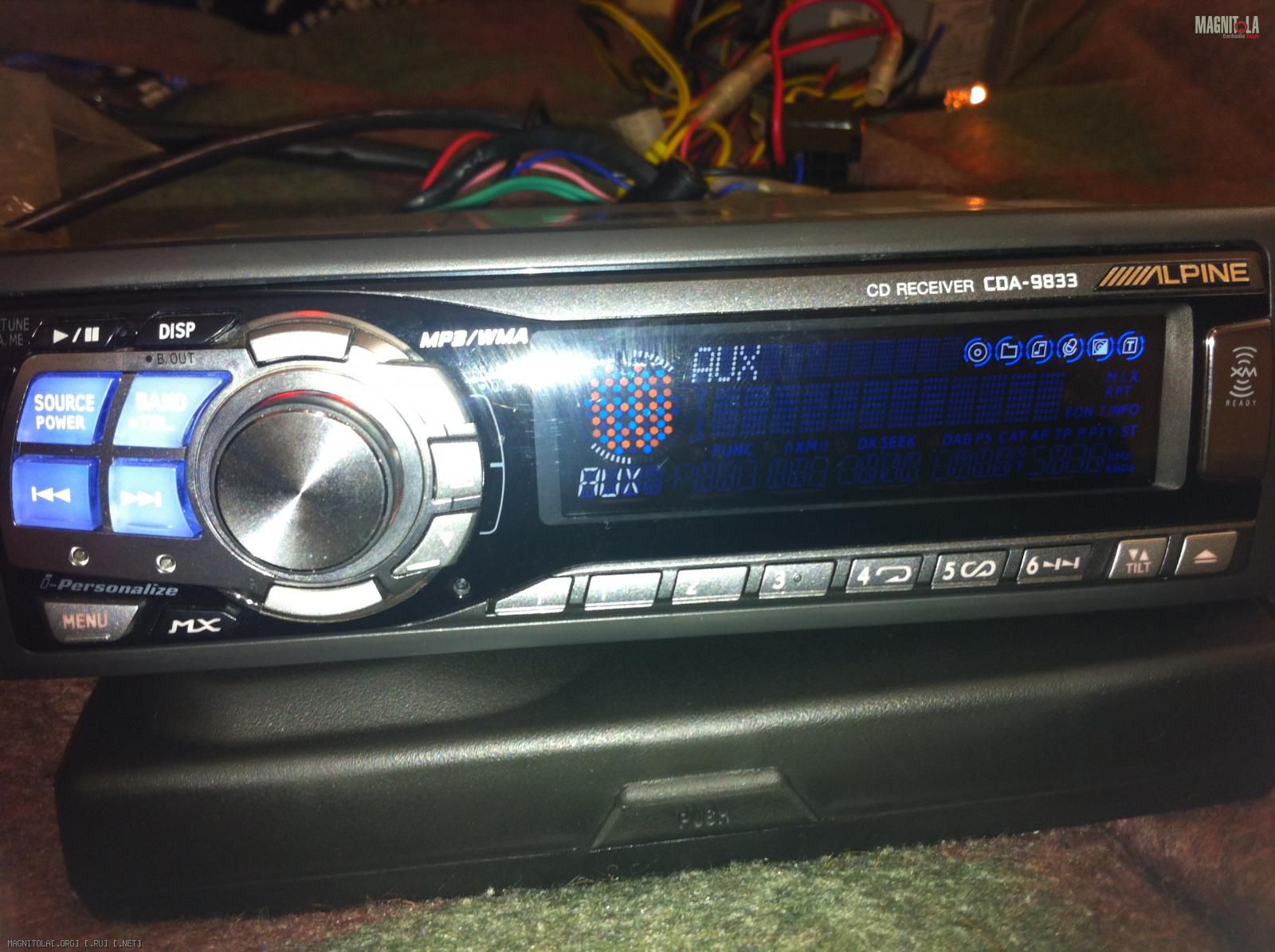

Проверка на работоспособность
Вложение 711900Вложение 711902


Ну вот собственно и все.

Ни "made in ArtLine" конечно, но для моего колхоза покатит)))

mc_kohctahtnh, вы своим постом просто убили чей-то бизнес. Тут в коммерческом разделе оригинальные шнурки по 800 рэ/шт. продавали)))

Цитата:

---

Сообщение от frazibool

mc_kohctahtnh, вы своим постом просто убили чей-то бизнес. Тут в коммерческом разделе оригинальные шнурки по 800 рэ/шт. продавали)))

---

Пусть простят меня они... Видимо нищеброд я и жлоб, но на,как раз на эти, 800р купил
Паяльник(25ватт)+припой+флюс+разъем+тонкогубцы+мультиметр(самый дешманский)+межблок+оплетка+jack+вечер приятного времяпровождения

Таким макаром можно и ai-net шнур спають нужной длины?

Цитата:

---

Сообщение от artem-slk

Таким макаром можно и ai-net шнур спають нужной длины?

---

Почему нет. Работа правда мелкая, тяжело с непривычки

Цитата:

---

Сообщение от artem-slk

Таким макаром можно и ai-net шнур спають нужной длины?

---

кстати да. Кабелёчек ещё бы подобрать неплохой. Типа витой пары или ещё чего-нибудь. Можно экранированного.
По поводу экрана есть мнение что "заземляется" с одного конца

Цитата:

---

Сообщение от mc_kohctahtnh

Почему нет. Работа правда мелкая, тяжело с непривычки

---

половина залога успеха это паяльник с тонким жалом и нетрясущиеся руки)))))

В общем в скором времени жду в коммерческом разделе объявление об изготовление Ai-net на заказ нужной длины и конфигурациигы ГЫ гы

Цитата:

---

Сообщение от frazibool

вы своим постом просто убили чей-то бизнес. Тут в коммерческом разделе оригинальные шнурки по 800 рэ/шт. продавали

---

А причём здесь бизнес?-тяга к творчеству и познанию всегда в приоритете,mc_kohctahtnh это доказал:good:
Я всегда поддерживаю и поддерживал людей,которые стремятся к этому,не выбирая лёгких путей:сегодня шнурок,а завтра и до сложных девайсов можно добраться.Полёт мысли неисчерпаем....,

Цитата:

---

Сообщение от artem-slk

Таким макаром можно и ai-net шнур спають нужной длины?

---

можно, только оригинальный кабель хитрый - аналог в экране + толстое питание + тонкие шины и ремоут

mc_kohctahtnh, а обычный микрофонный кабель подойдет который на 2 жилы а не на 3????

Цитата:

---

Сообщение от romaha_319

mc_kohctahtnh, а обычный микрофонный кабель подойдет который на 2 жилы а не на 3????

---

Пойдёт. только сигнальную массу придётся лишь через экран пускать,поэтому его естественно с обеих сторон припаивать надо...
