Помогите,пожалуйста, разобраться с разъемом к "старушке" alpine 7903m.Спасибо.
Вид для печати
Помогите,пожалуйста, разобраться с разъемом к "старушке" alpine 7903m.Спасибо.
Желтый-постоянный +12ВЦитата:
Сообщение от edform
Красный -АСС(питание подаётся при повороте ключа в это положение в замке зажигания)
Чёрный -масса(минус питания)
Синий -питание антенны
Зелёные-задний левый канал АС
Фиолетовые-задний правый канал АС
Серые-передний правый канал АС
Белые-передний левый канал АС
Провод АС,на котором есть чёрная полоса-является минусом.,

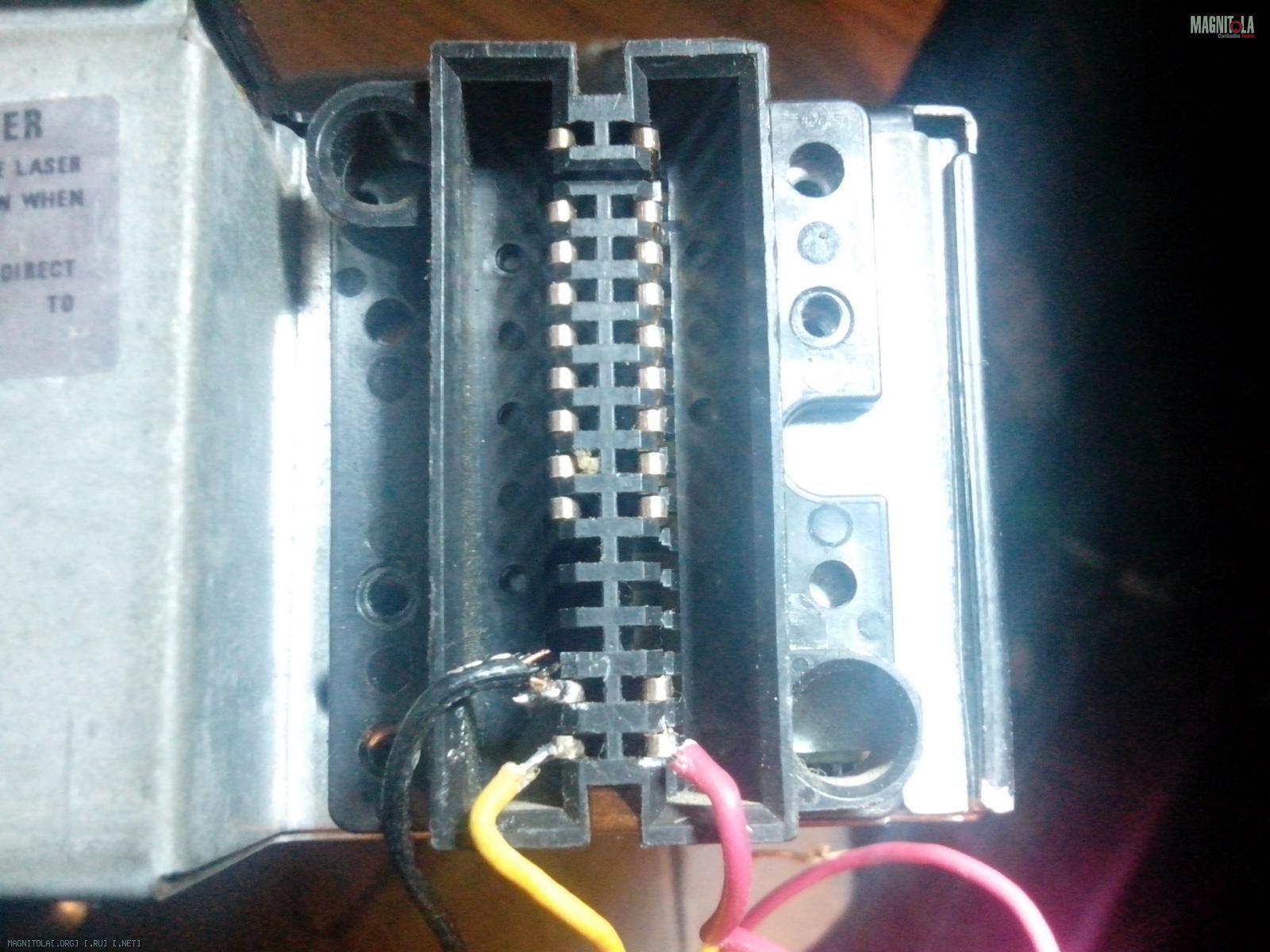

Я благодарен за ответ,но у меня отсутствует штатный разъем вместе с "каркасом" ушел с машиной,сама магнитола есть,там на колодке 22 выходов (верхняя антенна,а остальные????)спасибо.
Фото можно разъёма показать?.,Цитата:
Сообщение от edform

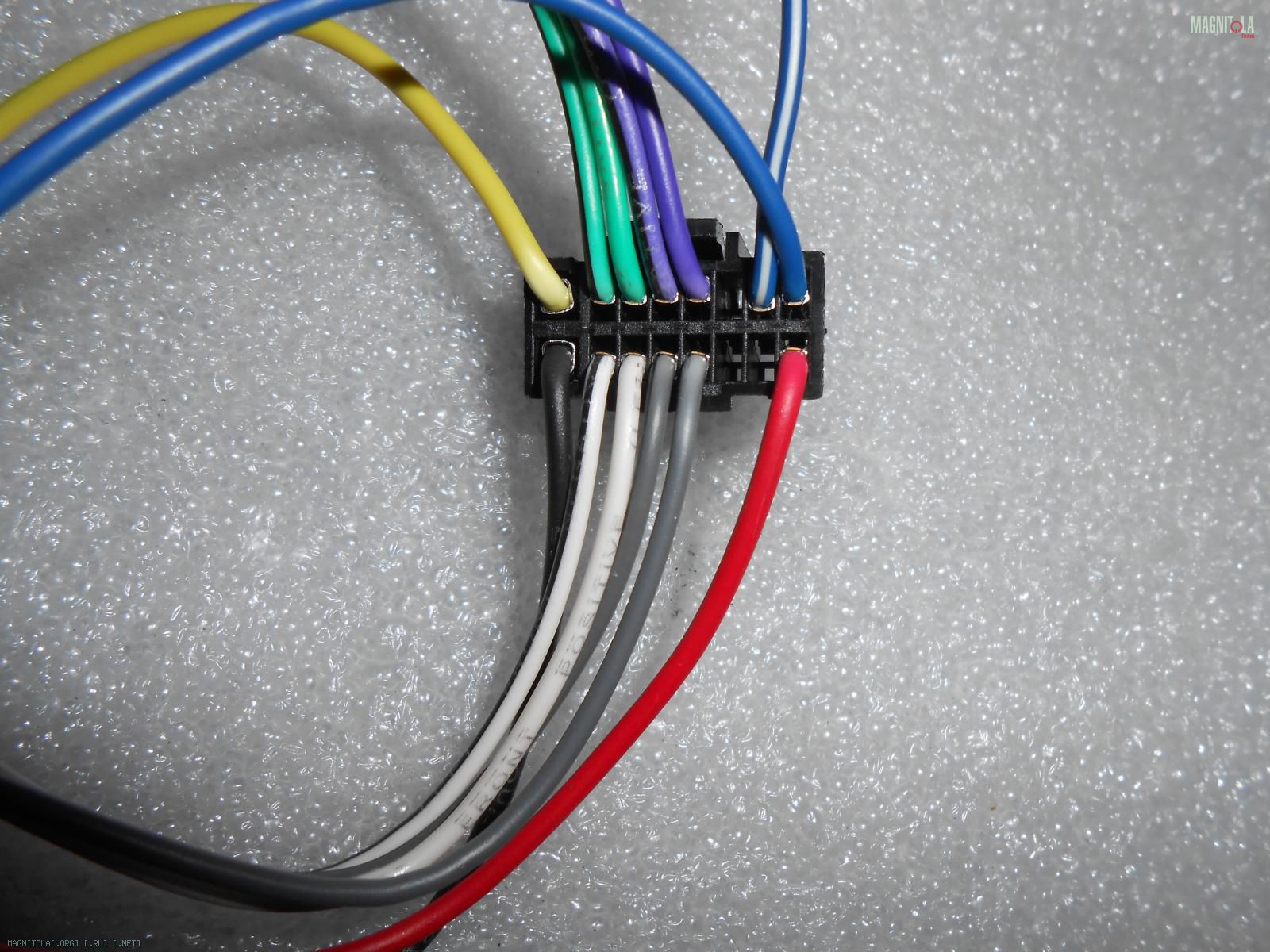

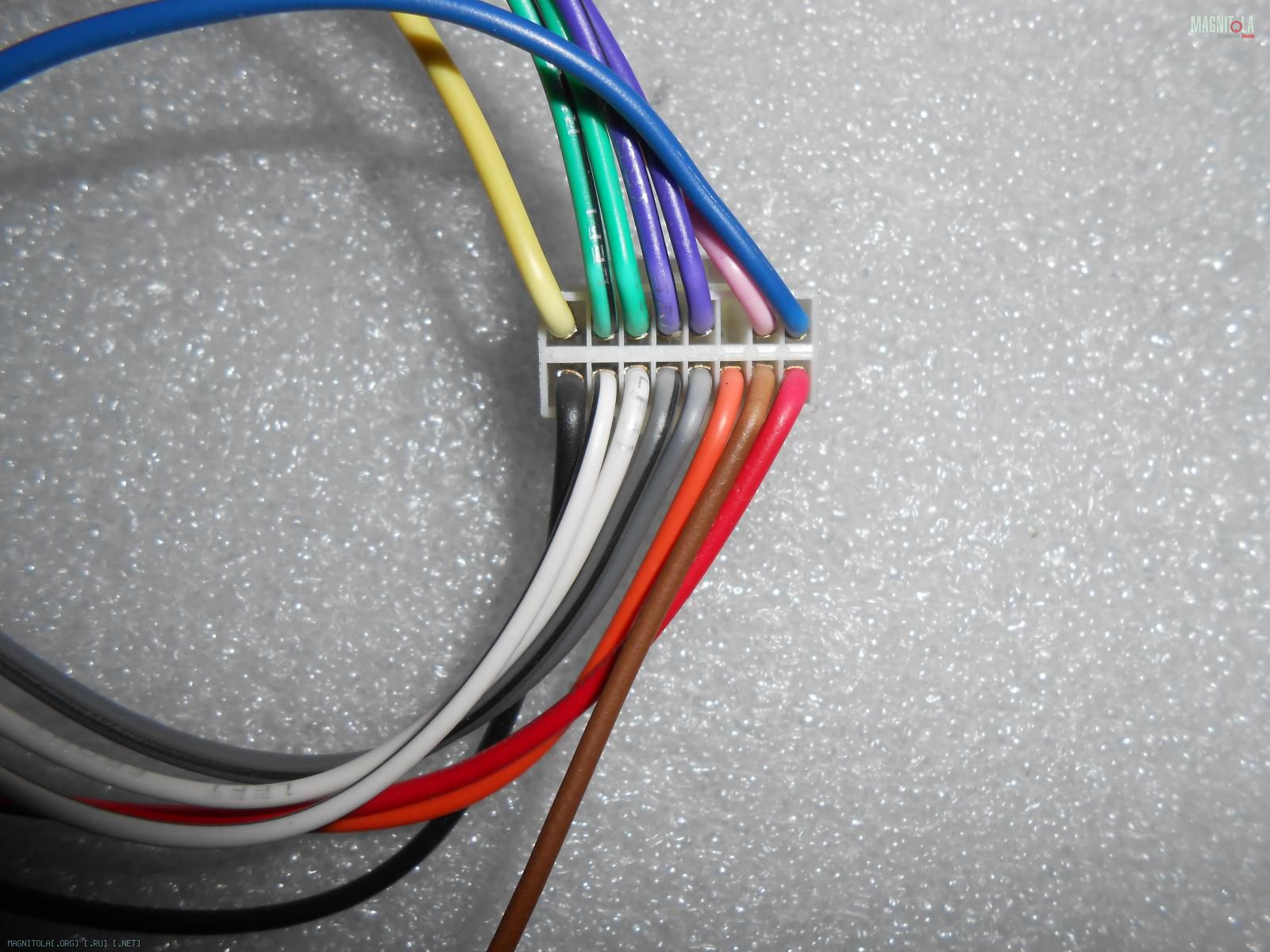

edform,вынужден Вас огорчить,но у ALPINE таких разъёмов не было,этот аппарат имеет косвенное отношение к этому бренду-сходство в названии и только.Я держал в руках много аппаратов,но такого разъёма не встречал.Основное, в обиходе - было два разъёма и по распознанию говорилось всего два слова, к отношению разъёмов:белый или чёрный.Выглядят они так:
Вложение 730092Вложение 730094
В Вашем случае нужно вскрывать аппарат и просматривать по даташит микросхему УЗЧ,чтобы найти выходы на АС.С питанием всё просто и легко определить.Примерно так выглядит решение вопроса в дальнейшем.,

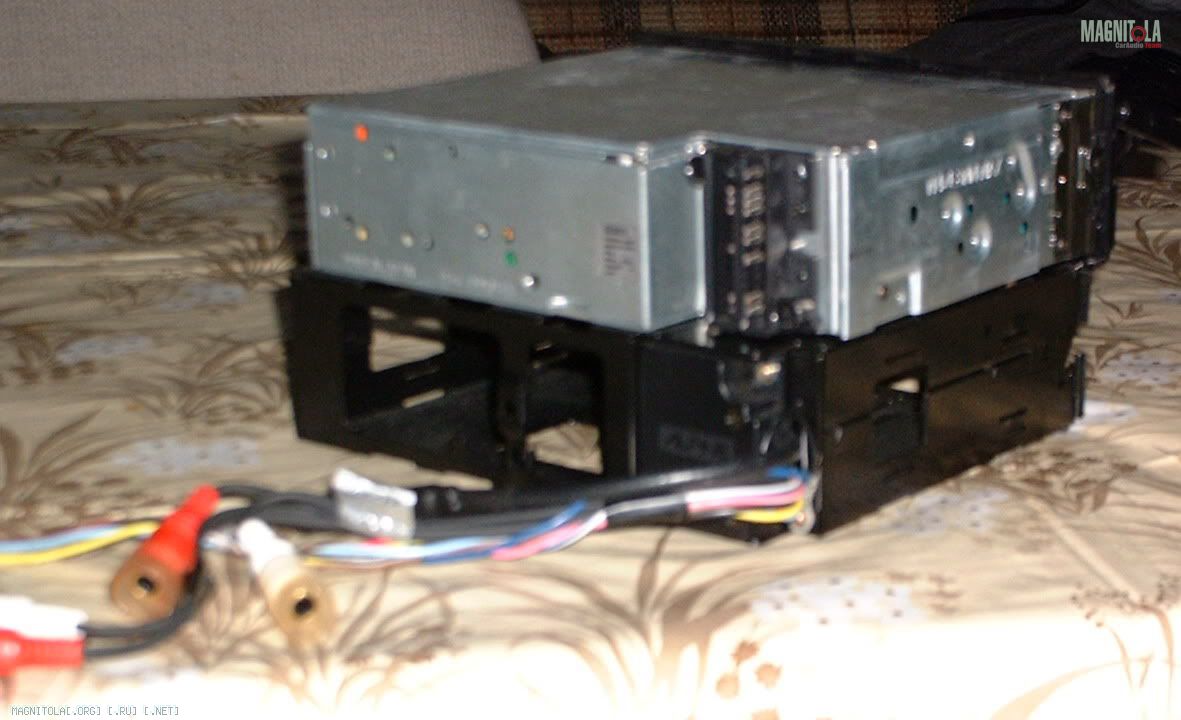

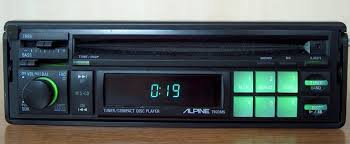

Вот фото магнитолыВложение 730630Вложение 730632
Просто сама рамка у меня отсутствует,наверное буду разбирать,тему можно закрыть.
Закрывать рано,интересно результат узнать.Любой ответ имеет право на жизнь.Я тоже раньше ночами вычислял распиновку,проходя по дорожкам и в поиске МС в справочниках.Сегодня это доступнее стало.Желаю удачи и жду результата!!!.,Цитата:
Сообщение от edform
Я правильно понял - он полностью съемный? Тогда такой крупный разъём не редкость... Желание восстановить понятно...
