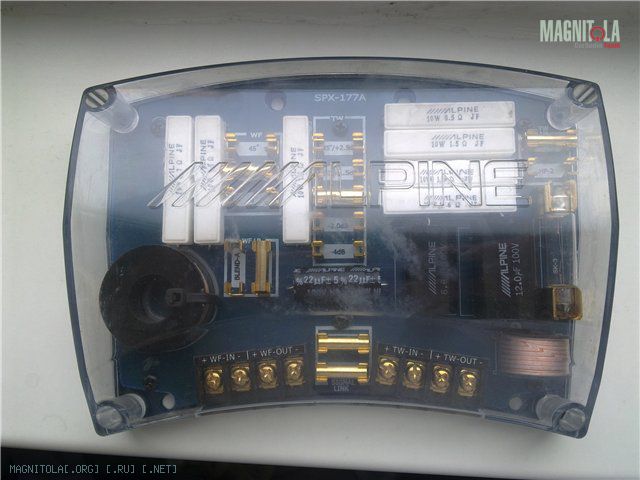

Имеются кроссоверы Alpine,где перемычки не знаю что обозначает 20 и 45 градусовВложение 786402
Вид для печати
Имеются кроссоверы Alpine,где перемычки не знаю что обозначает 20 и 45 градусовВложение 786402
Измеряется доворот мидбасов относительно горизонтальной линии в градусах (соответственно ставится перемычка).
Вложение 786404
Если бы эти графики еще работали...:( Не работают ведь! Кстати, нонче не скачать схему этого кросса, хотя мануал в тырнете выложен. А вот страничка там была со схемкой... Таперича ее нету;) У меня просто лежит дома данный талмуд... На 137,177 и вариант расширения до трех полоски, во всех схемы...
2Kagan, если у вас перемычек сколько на фото , то это правильно. ЗИП к данным кроссоверам состоит из винтиков крепления , одной защитной лампочки и парочки медных цилиндров-перемычек-джамперов...
Если снимите два центральных джампера (ровно посередине между клеммами) , то получите вариант для усиления двумя усилителями (на НЧ и на ВЧ можно поставить отдельный усилитель).
Перемычки все есть,значит нет смысла градусы менять, а точка раздела какая у него?Я на virtus 602 хочу попробывать
Частота раздела (и крутизна) зависит от количества и положения джамперов и колеблется от 2250 до 3800кГц.
Не факт, что при использовании динов от виртус частота не уплывёт в ту или иную сторону, да и при выравнивании по чувствительности могут возникнуть проблемы.
Скачайте мануал, там по картинкам всё можно понять

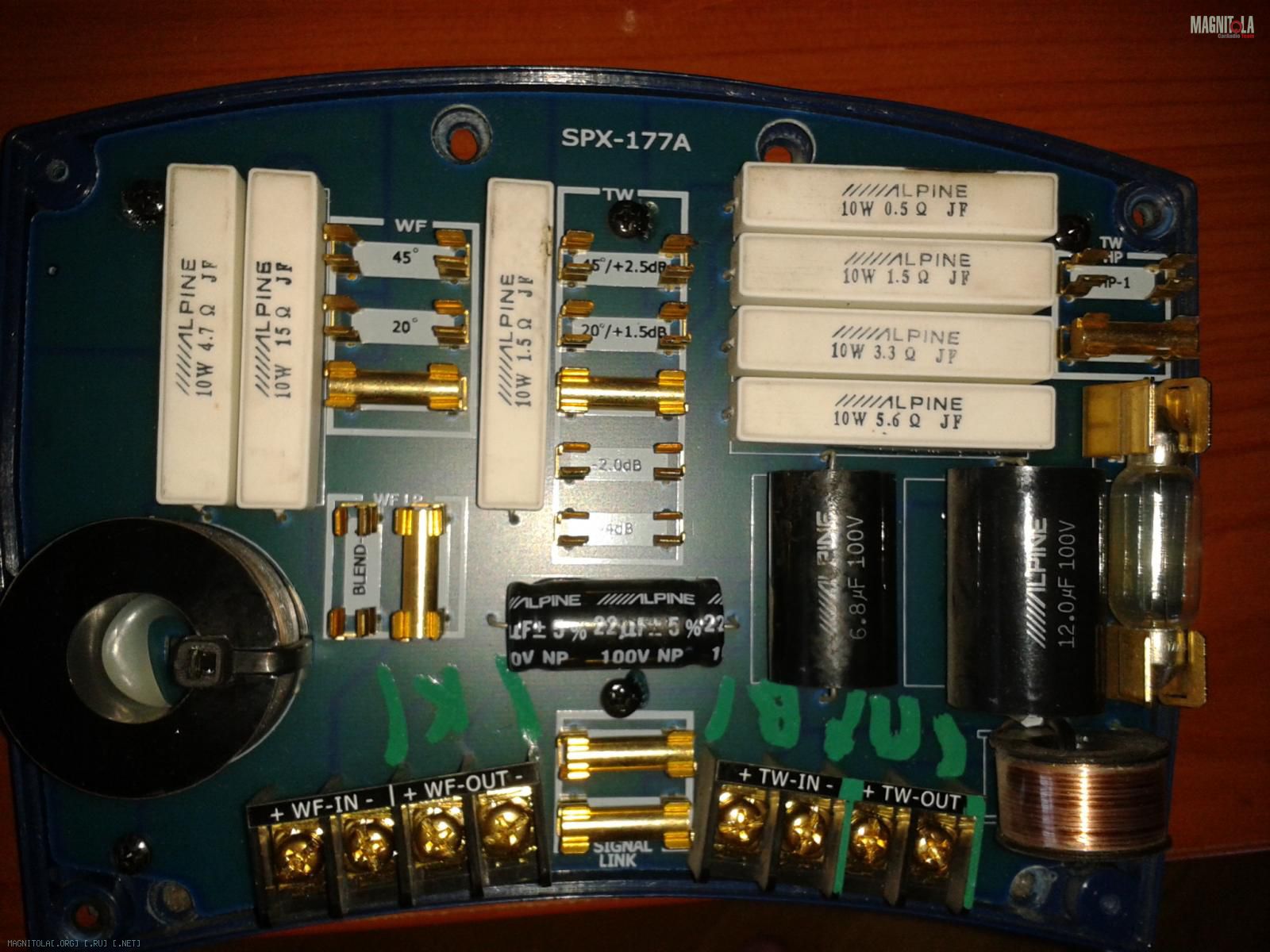

у меня немного другие у меня от серии spx 177a Вложение 787198
Если честно , то бас эти кроссоверы практически не фильтруют (затухание очень маленькое при любых манипуляциях с перемычками). А вот на ВЧ там есть варианты с первым, вторым и третьим порядками.Цитата:
Сообщение от Kagan
Перемычки на фазу - это подключение резисторов разных номиналов параллельно дросселю на НЧ динамик.
