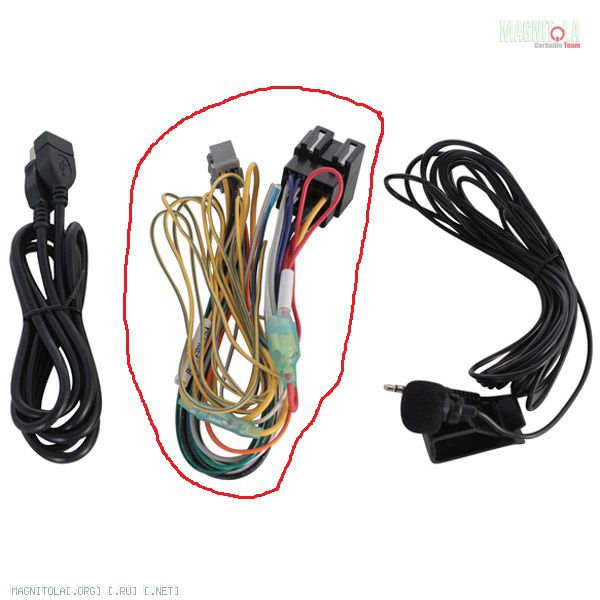

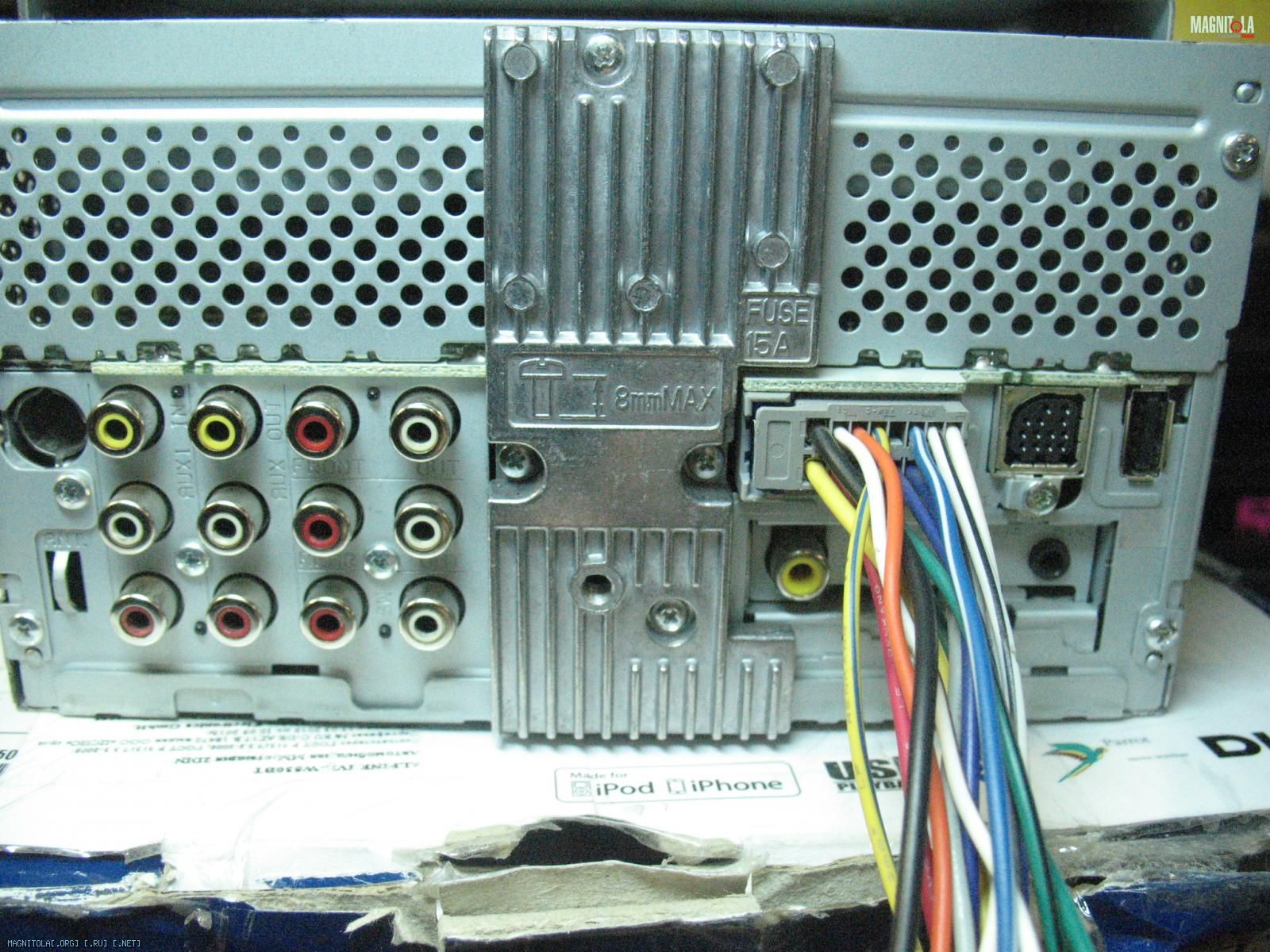

Добрый вечер! Ребята, проблема такая: установили камеру заднего вида в штатное место подсветки номера автомобиля Honda Fit, провода протянули, подключились к лампе заднего хода и тюльпан до магнитофона протянули. Камера работает, но включается только принудительно при нажатии кнопки Camera в магнитофоне. Вся соль в том, что стоит нестандартный кабель питания с фишкой, неоригинальный, по мануалу есть провод оранжевый REVERSE, на моей фишке он вроде есть (если это он), но он не работает, при проверке не реагирует, хотя при подключении его к лампе заднего хода, точнее к + лампы, должна автоматом врубаться камера. Подскажите кто знающий как выбраться из данной ситуации... Вложение 933350 Вложение 933352
22.01.2016, 22:20
gena60
Re: Камера заднего вида и Alpine IVE-W530BT
Цитата:
Сообщение от kotja
Подскажите кто знающий как выбраться из данной ситуации...
Посмотрите в меню ГУ, как установлено включение камеры(негатив или позитив),скорее всего в этом проблема кроется.,
23.01.2016, 15:35
kotja
Re: Камера заднего вида и Alpine IVE-W530BT
Цитата:
Сообщение от gena60
Посмотрите в меню ГУ, как установлено включение камеры(негатив или позитив),скорее всего в этом проблема кроется.,
В настройках магнитофона такого нету, там всё очень скудно и грустно в этом плане... Думаю всё-таки проблема в питании, не идёт сигнал на включение камеры именно, а куда подключиться, подцепиться непонятно, отдельного провода найти не смогли...
23.01.2016, 16:51
Marcon
Re: Камера заднего вида и Alpine IVE-W530BT
Пин реверс разъема ISO правильно (оранжевый),проверить на нем (+12V) при включении заднего хода.И еще раз прочитать в инструкции пункт настройки камеры на странице (39)..
23.01.2016, 17:19
kotja
Re: Камера заднего вида и Alpine IVE-W530BT
Цитата:
Сообщение от Marcon
Пин реверс разъема ISO правильно (оранжевый),проверить на нем (+12V) при включении заднего хода.И еще раз прочитать в инструкции пункт настройки камеры на странице (39)..
То что он оранжевый, это я уже давно в мануале нашёл и прочитал, но при подаче на него +12V ничего не происходит, я думаю из-за того что стоят левые провода питания с фишкой, цвет не соответствует цвету в мануале. В настройках всё стоит, это не то.
23.01.2016, 18:00
Marcon
Re: Камера заднего вида и Alpine IVE-W530BT
Цитата:
Сообщение от kotja
То что он оранжевый, это я уже давно в мануале нашёл и прочитал, но при подаче на него +12V ничего не происходит, я думаю из-за того что стоят левые провода питания с фишкой, цвет не соответствует цвету в мануале. В настройках всё стоит, это не то.
Тут экстрасенсов нет..
23.01.2016, 18:44
kotja
Re: Камера заднего вида и Alpine IVE-W530BT
Цитата:
Сообщение от Marcon
Тут экстрасенсов нет..
Мне экстрасенс не нужен) Мне нужен знающий и понимающий человек в данной модели Alpine либо имеющий её, чтобы подсказал как найти и где найти этот REVERSE!
23.01.2016, 19:05
Marcon
Re: Камера заднего вида и Alpine IVE-W530BT
Цитата:
Сообщение от kotja
Мне экстрасенс не нужен) Мне нужен знающий и понимающий человек в данной модели Alpine либо имеющий её, чтобы подсказал как найти и где найти этот REVERSE!
Если вы не знаете распиновку разъема,и не имеете представления где пин реверс,его можно найти при включенной магнитоле и естественно задний ход,так как у вас при этом идет питание на камеру,-подавая 12 вольт на свободные пины разъема и что бы не чего не спалить через резистор 100-150 ом ..
23.01.2016, 20:01
kotja
Re: Камера заднего вида и Alpine IVE-W530BT
Цитата:
Сообщение от Marcon
Если вы не знаете распиновку разъема,и не имеете представления где пин реверс,его можно найти при включенной магнитоле и естественно задний ход,так как у вас при этом идет питание на камеру,-подавая 12 вольт на свободные пины разъема и что бы не чего не спалить через резистор 100-150 ом ..
Да, похоже именно так, у одного электрика пробовали, у него ничего не получилось, хотели распиновку найти от этого мафона, в интернете ничего нет, значит надо другого спеца искать похоже...
23.01.2016, 20:05
gena60
Re: Камера заднего вида и Alpine IVE-W530BT
Цитата:
Сообщение от kotja
я думаю из-за того что стоят левые провода питания с фишкой, цвет не соответствует цвету в мануале.
Это нужно указывать в описании сразу,что разъём не родной в ГУ.Как определить уже сказали в посте №8,в левой части разъёма на свободных пинах кратковременным касанием и наблюдать за изменением экрана в его переключении в данный режим.,
