Alpine SBS-0715

Приобрёл недавно такую штуку . Вроде работает , но что-то зудит в душе ))).....разобрал .
Реализовано просто , - njm4558 ( sip8) + ta8225h .
УМ думаю не менять ( обвязку только , чуть-чуть потрясти )))) , а опер хотелось бы поменять , раз уж вскрыл .
Вопрос : стоит ли ? ...и , что есть "по-гораздее" в SIP8 ?

Фотки сейчас приложу .
Кста : по-натыкано конденсаторов сам.ёнг .....может поменять их все , как-то никогда за хорошие не считал ))) ? ...или "пуля у меня , в голове" ?
Вложение 1294797 Вложение 1294799
06.10.2019, 21:23
V.E.St

Вложений: 5

Re: Alpine SBS-0715

Ковыряю по-тихоньку : поменял входные конденсаторы по питанию
Вложение 1294933
Основной NC KZH 3300X16 , шунт керамику поменял на плёнку epcos .
Начал разглядывать линию сигнала , и сразу возник вопрос : разделительный полярный 1мФх50в припаян минусом к входу ...
Вложение 1294935 Вложение 1294941
...почему ? Так должно быть , или перепутана полярность ?
Не могу найти схему , кто-нить встречал ?
10.10.2019, 21:01
V.E.St

Вложений: 4

Re: Alpine SBS-0715

Продолжим ....может кто-то и ответит :laugh1:.
Такая ситуация на фронте ...на линии сигнала стоят такие детальки :
Вложение 1295313...в частности вопрос по с22 и сопротивлению 10кОм . Если есть разделительный дальше , то зачем они там .....особенно С22 ? Вложение 1295315
И по обвязке УМ ....Вот даташитная :
Вложение 1295317На выходе всё сходится , кроме обведённого 1000пФ . На плате Вложение 1295319 , тот который самый толстый :laugh1: , 470мФ .....?!
10.10.2019, 22:23
Rejekt

Re: Alpine SBS-0715

Вроде как Alpine SBS-0715 это усилитель с динамиком для центрального канала..Одноканальный мостовой усилитель...Эпоха кассетных магнитофонов:smoke:
Кондеры то не совсем и плохие,Получше чем ченги и прочая лабуда:good3::dance2:
Минусом к сигналу - очень часто применяется ...
По с22- ..нужно схему зарисовать,раз центральный канал то вероятно для серединки предназначен:clapping:
фильтр там реализован....
Чем же вам, так керамика то насолила ?..
11.10.2019, 21:17
V.E.St

Re: Alpine SBS-0715

Цитата:

Сообщение от Rejekt

Минусом к сигналу - очень часто применяется ...

Смысл ? ...может развернуть ?

Цитата:

Сообщение от Rejekt

фильтр там реализован....

эт понятно , диапазон ( по ТТХ) 200-20т . Оставлю пожалуй ...заменю на пропилен ГЫ гы ГЫ

Цитата:

Сообщение от Rejekt

Чем же вам, так керамика то насолила ?..

NPO , ничем ...остальное , псыканье да ссыканье :laugh1:

---------- Сообщение добавлено 11.10.2019 в 21:21 ----------

Цитата:

Сообщение от V.E.St

Реализовано просто , - njm4558 ( sip8)

Приехали ( из Петербурга ) njm5532 , ничего лучше в этом корпусе не нашёл ....будем паять ГЫ гы ГЫ
11.10.2019, 22:40
Rejekt

Re: Alpine SBS-0715

Можно и развернуть.....Вот только,,,сколько живу,то чаще убеждаюсь,что инженеры не дураки....особенно старой школы.Нынешним маркетологи вправляют руки.До прихода дикого китайского ширпотреба за очень маленькие деньги,любая электроника стоила приличных дензнаков:boast:
Точно не знаю но...на многих схемах где применяется такое включение(обычно с однополярным питанием)приходящий сигнал без постоянного напряжения,а вот на входной цепи имеется постоянное напряжение.
5532 хорошая замена для 4558. Из этих недорогих микрух я предпочитаю 4580.

Цитата:

Сообщение от V.E.St

NPO , ничем ...остальное , псыканье да ссыканье

Предубеждения и догма аудиофилов:blush2:
Тсыкает обычно от плохого питания ,или от косяков при разводке платы :snowball:
15.10.2019, 21:30
V.E.St

Re: Alpine SBS-0715

Всё таки , хотелось вернуться к посту #3....по поводу конденсатора между выводами на ДГ . ....?

---------- Сообщение добавлено 15.10.2019 в 21:31 ----------

Цитата:

Сообщение от Rejekt

Предубеждения и догма аудиофилов

кста .....есть немного:laugh1:
15.10.2019, 22:36
Rejekt

Re: Alpine SBS-0715

Хороший вопрос....:scratch_one-s_head:
Включаем и слушаем....выпаиваем ,ставим по даташиту -снова слушаем...может найдем разницу:mosking:
1000 пф служит вильтром высоких частот,или защита от самовозбуждения,а вот 470мкф....это фнч....:scratch_one-s_head:

Цитата:

Сообщение от V.E.St

кста .....есть немного

Не немного,а дофига !
AVX33 твик не прекращается ?
15.10.2019, 22:49
V.E.St

Re: Alpine SBS-0715

Цитата:

Сообщение от Rejekt

Включаем и слушаем....выпаиваем ,ставим по даташиту -снова слушаем...может найдем разницу

Метод дядюшки Тыка ?:laugh1:

Цитата:

Сообщение от Rejekt

AVX33 твик не прекращается ?

Да ,,,,,не-е , ....вроде-ка-бы всё , цифру не стал выкидывать только :laugh1:. Поставил в авто ( штатка , дины ) , а оно возьми и сгори ...тошиба её . Брал Б/У с Авито ,..хрен-ли жаловаться :laugh1:.
Опять "на столе" , дышит в усилок Alpine через RCA :laugh1:. Усилок до-мучаю , поменяю УМ на 7850 . Зиму пусть так работает .......
15.10.2019, 23:21
Rejekt

Вложений: 1

Re: Alpine SBS-0715

Метод тыка? а куда ж без него то .:derisive:.. есть же даташит . А тот кто спроектировал все это,под определенную задачу не обьяснил для чего это....
Тут уже шпионажем, это обозвать надо,с нашей то стороны...понимаем как это работает, хотя бы и таким методом,,,,,раз не обучены должным образом:sad:
Вложение 1296015
У моего 781 дживиса стоят там кондеры на каждый выход аж на 150 нф,заменил их на 370 пф.Вч сразу детальнее стали .
Сначала вовсе удалил...так генератор вылез сразу,правда тихонечко так,пикушки воткнул все затихло.А в даташите то нет их:derisive:
Для себя вопрос о 7850 был снят...
16.10.2019, 10:51
V.E.St

Вложений: 1

Re: Alpine SBS-0715

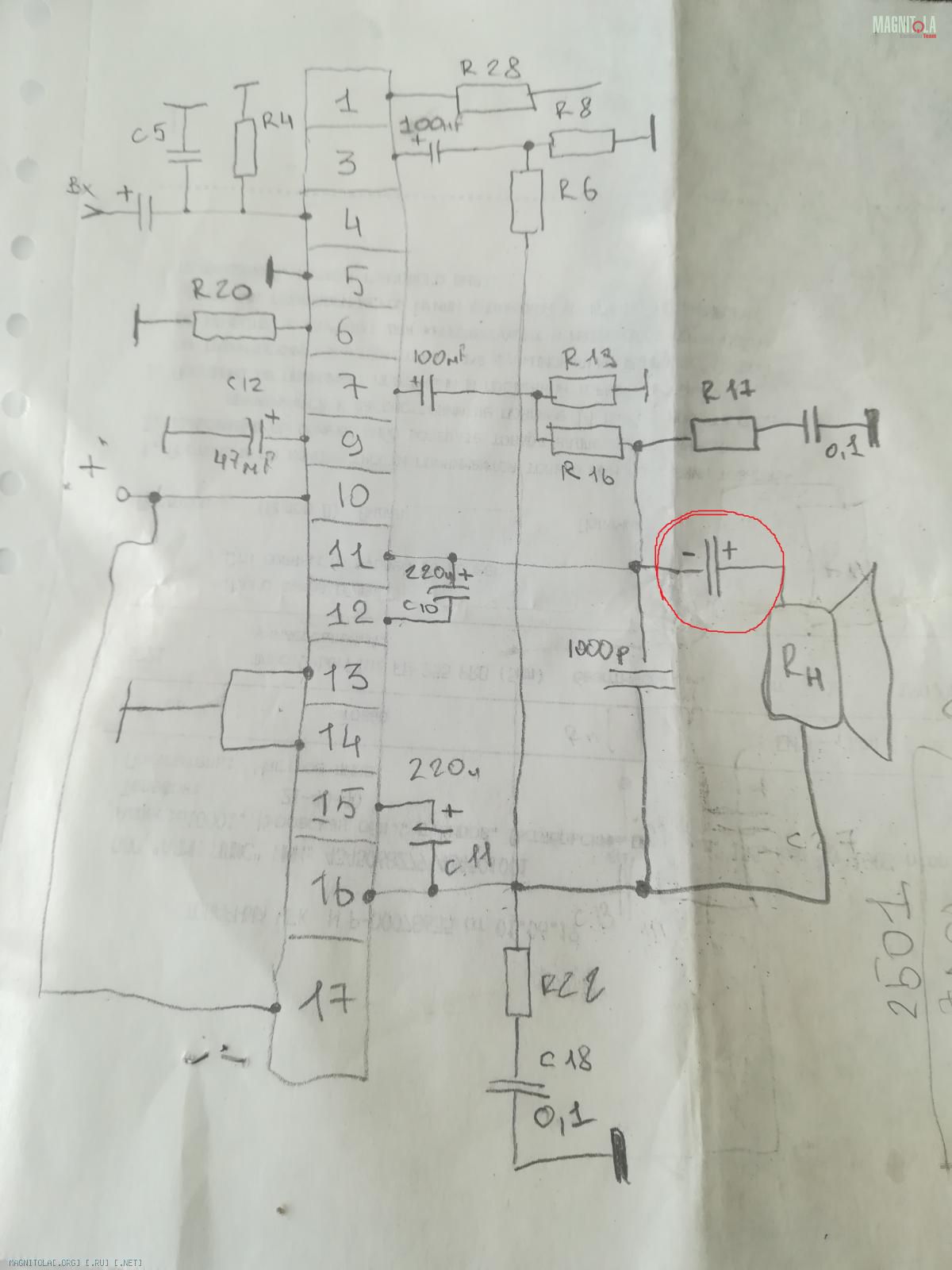

Сегодня выкроилось время , решил себя перепроверить при свете дня :laugh1:. Сел и порисовал с платы :
Вложение 1296021.....так что , прошу прощения . Себе и всем вынес мосх , а "оно вот чё .." ......ФВЧ получается , ...правильно , я понимаю ?
16.10.2019, 19:18
Rejekt

Re: Alpine SBS-0715

Вот теперь более понятно.Разделительный с ФВЧ.
Во первых снизится нагрев микросхемы,и уменьшится ток потребления.Сама микросхема склонна к самовозбуждению и нестабильностью напряжения на выходе,особенно на переходных процессах,и включении.
16.10.2019, 20:13
V.E.St

Re: Alpine SBS-0715

Цитата:

Сообщение от Rejekt

Разделительный с ФВЧ

Звякнул динамик - 3.6 Ом к постоянке . Прикинул в калькуляторе , получается 85 Гц ....
16.10.2019, 20:50
Rejekt

Re: Alpine SBS-0715

Замер ачх сделать легче:derisive:
Полистал форумы в сети...Весьма горячая микруха,часто горит.Зато имеет хорошее звучание,чуть ли не А класс.
Входную часть теперь рисовать нужно....пересчитать ку и ....:download::download:
:derisive:
16.10.2019, 22:03
V.E.St

Re: Alpine SBS-0715

Цитата:

Сообщение от Rejekt

Замер ачх сделать легче

....ни разу , не измерял ...:pardon:

Цитата:

Сообщение от Rejekt

пересчитать ку и ....

Вообще "тёмный лес", ...если , конечно , ....кто-нибудь ....взял бы под чуткое руководство ....:whistle3:ГЫ ГЫ ГЫ
16.10.2019, 22:58
Rejekt

Re: Alpine SBS-0715

Ачх измерить несложно,если есть ПК и ли ноутбук,главное чтобы линейный выход и линейный вход существовал.Реалтека вполне хватает.Проводки и делитель сделать не сложно....Все украдено до нас.....
Стоит этим побаловаться ,хотя бы для общего понимания....:scratch_one-s_head:
А вот если взять это на вооружение.....особенно при всякого типа доработке или твика.То легче обнаруживать то ,что привнес своими изменениями .Ушам то нравится, а на самом деле сплошные искажения:facepalm:

Цитата:

Сообщение от V.E.St

"тёмный лес"

Инженеры не дураки....просто их заставляют экономить:ireful3:
Ну и конечно новые технологии...куда ж без них то...а при тотальной экономии полуфабрикаты и получаются..:bad:
16.10.2019, 23:09
V.E.St

Вложений: 1

Re: Alpine SBS-0715

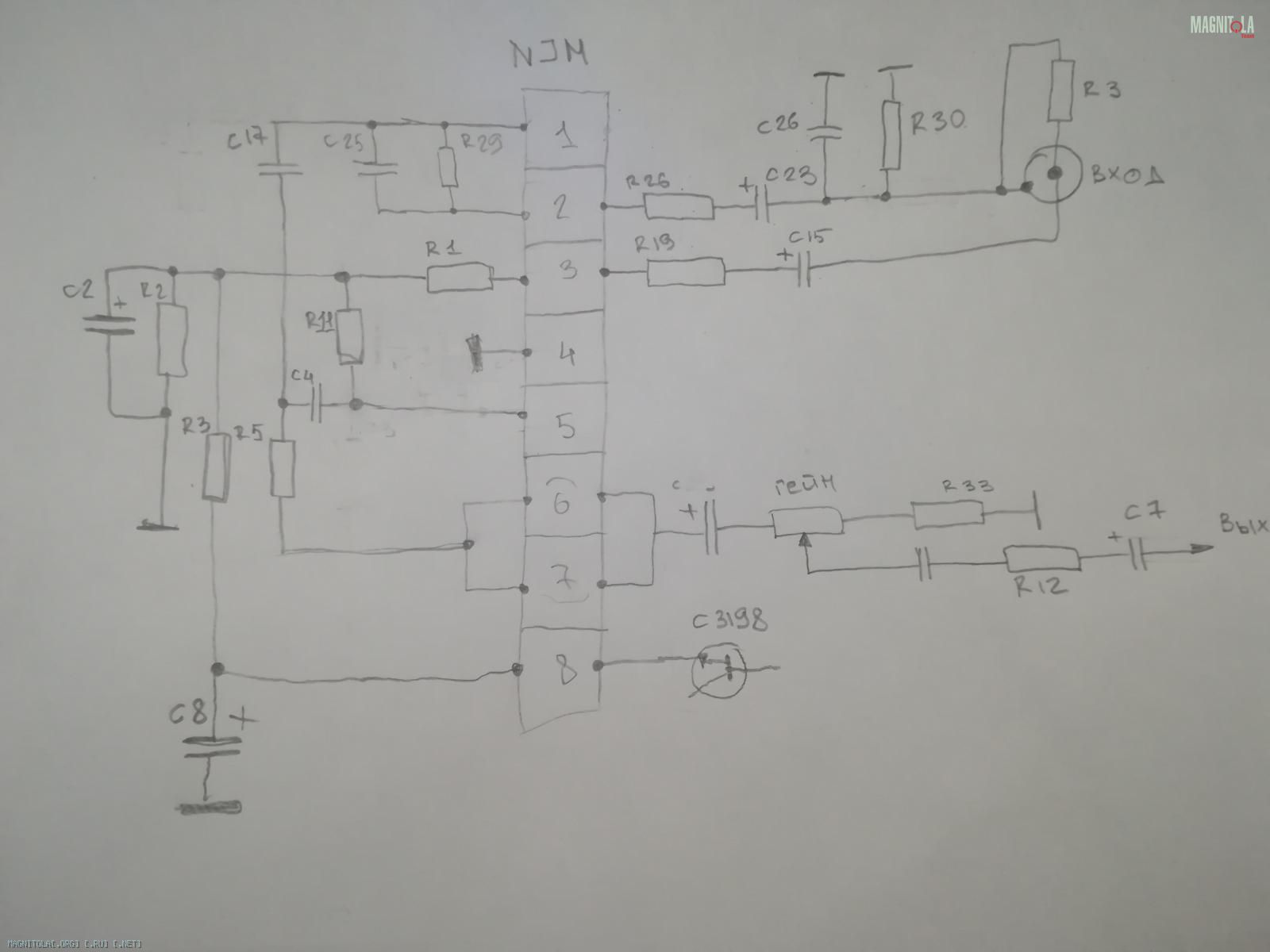

Понял . ...будем рисовать , как появится время .
Появилось ))) :
Вложение 1296313
17.10.2019, 23:00
Rejekt

Re: Alpine SBS-0715

Предварительный усилитель.... Стандартное включение при однополярном питании.
С 17 не электролит? Емкость 0,47 наверное...С4 тоже ...Фвч получается...
Ачх бы померять.
18.10.2019, 08:27
V.E.St

Re: Alpine SBS-0715

Цитата:

Сообщение от Rejekt

С 17 не электролит?

Не ...плёнка 22нФ и С4 аналогично .

Цитата:

Сообщение от Rejekt

Ачх бы померять.

Думаю над этим вопросом .
