Alpine HDA-5465

Продолжим изыскания. Итак, что выяснилось на сегодняшний день:
- DVA-9965J, при подключенном 701 процессоре, активирует первый оптический вход процессора в режимах FM и DISK. В других режимах (HDD, Changer, AUX) подает процессору команду не принимать данные по оптике.
- HDA-5460MS (то есть японский вариант головы), по какой-то непонятной причине, оборудован разъемами AI-NET мама + папа. В европейском же варианте HDA-5460 - оба разъема AI-NET - мамы. Поэтому и возникла путаница с необходимостью переходников мама-мама в моем предыдущем посте. По крайней мере ни одного упоминания про разность разъемов японских и европейских ГУ я на форуме не встречал.

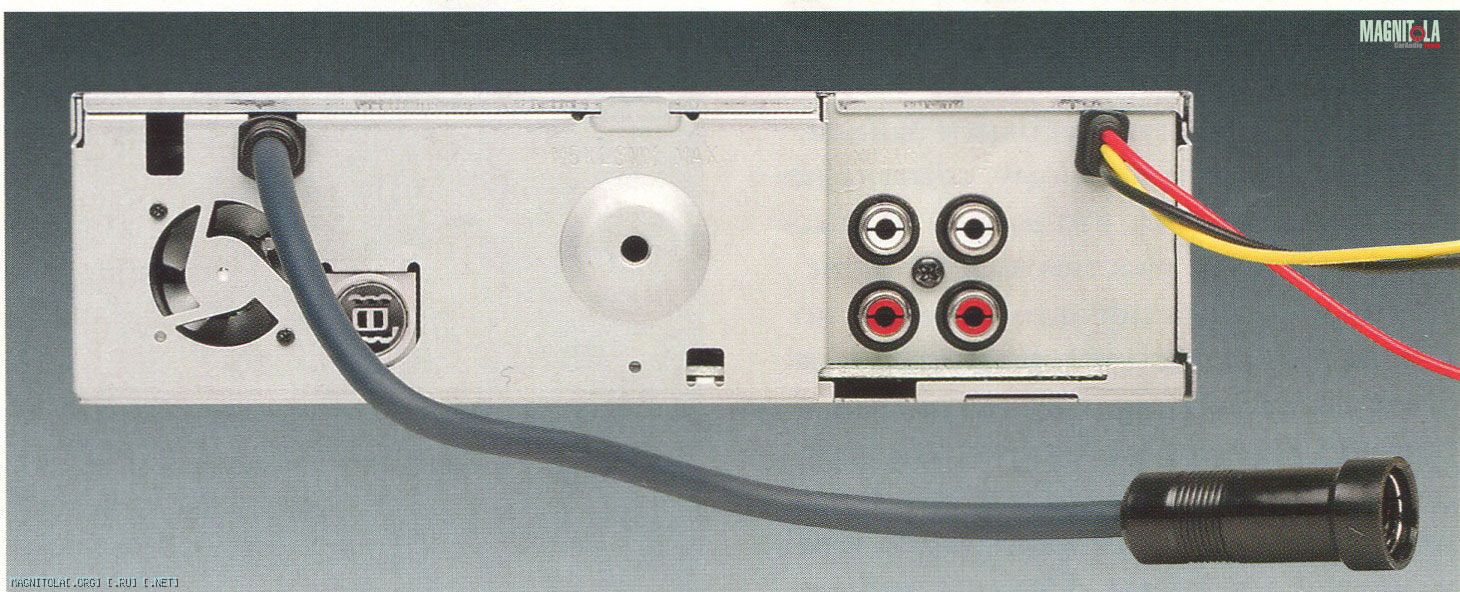

Это зад HDA-5460
Вложение 919868

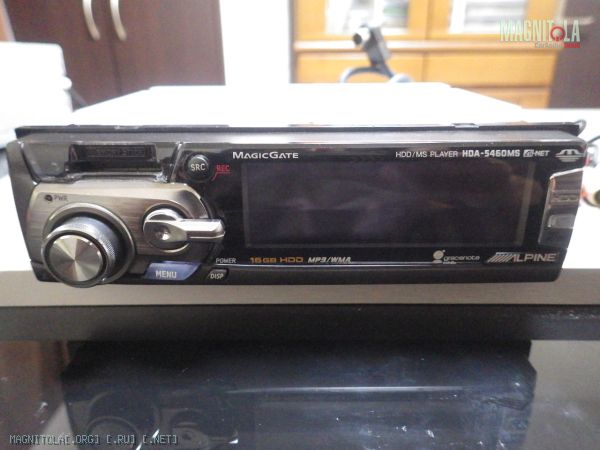

А это HDA-5460MS. На заднем плане виден отросток "папы"
Вложение 919870

У меня по счастливой случайности оказался чейнджер CHA-1214, с которого я сдернул провод с AI-NET мамой.

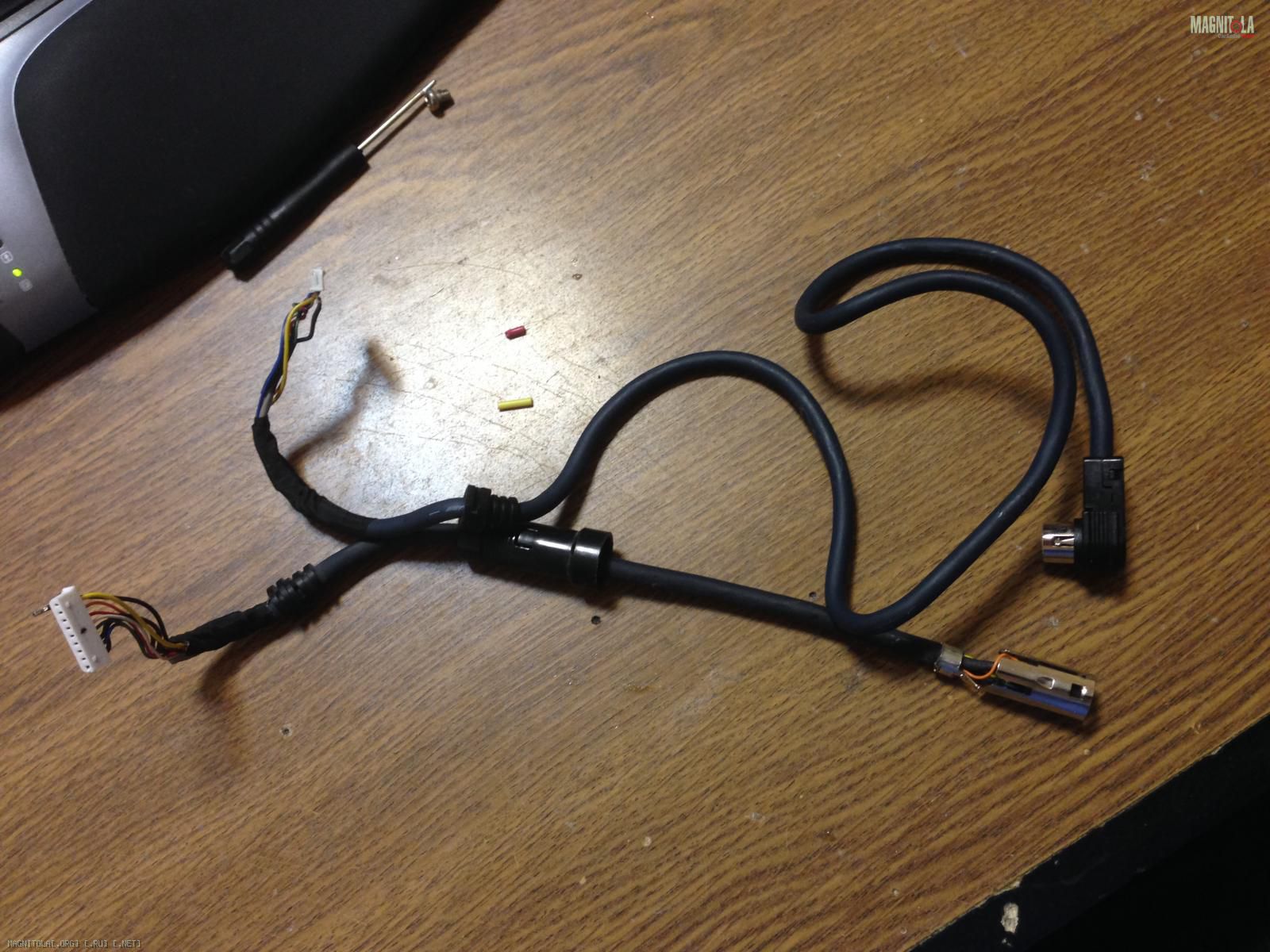

Вот родной папа с чейнджеровской мамой.
Вложение 919878

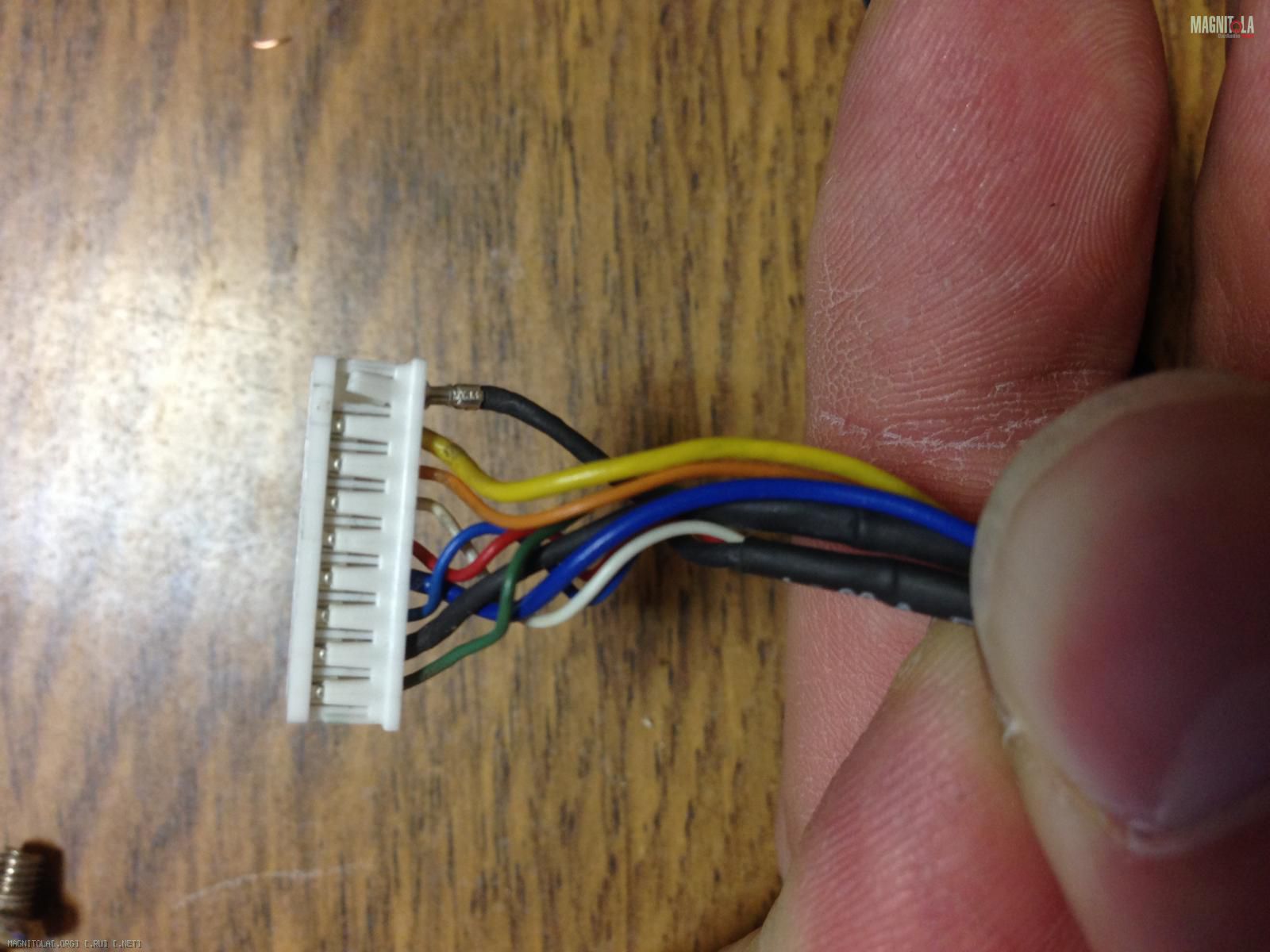

Пришлось разбирать пины "мамы" и вставлять их в фишку "папы". Сами пины чейнджеровской "мамы" чуток пошире родных "папиных", но с использованием толстой иголки, они вполне себе влезли в фишку. И расположение пинов не совпадает, пришлось парочку поменять местами. В плату HDA, фишка с новыми пинами вошла с небольшим усилием и довольно плотно. Фотка правильного расположения пинов.
Вложение 919884

Подключил по мануальной схеме, вывешенной ранее. "И шо вы себе там думаете?" (Copyright by тетя Соня). HDA-5460MS запела по айнету. Со всеми плюшками в виде управления с DVA, автоматического вкл/выкл и прочего. Снимал на изоленту и впопыхах, за качество извиняюсь.
http://youtu.be/izot0jC1G1A

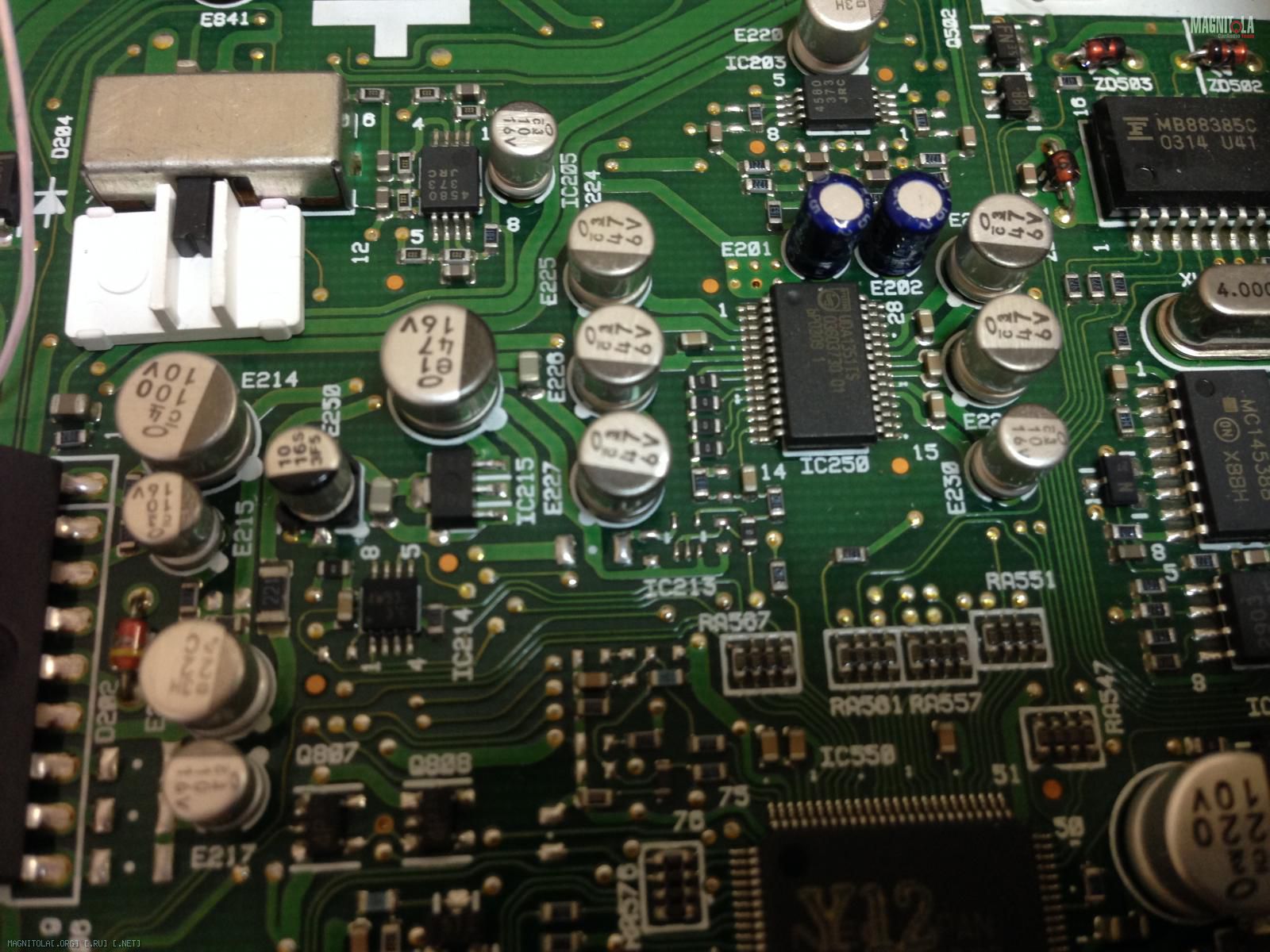

Вывел оптический выход на HDA-5460MS, взяв за основу мануал в теме "Довожу до ума HDA-5460". Фотки от 2013 года в указанной теме открывались через раз, а самая нужная вторая (с местом припаивания сигнала оптики) вобще не открывается до сих пор. Слава сервис мануалу с принципиальной схемой. Со знакомым мегамозгом в электронике, нашли нужный пин. Фотка нетронутой платы. Нас интересуют окрестности надписи IC213, примерно по центру фотки.
Вложение 919898

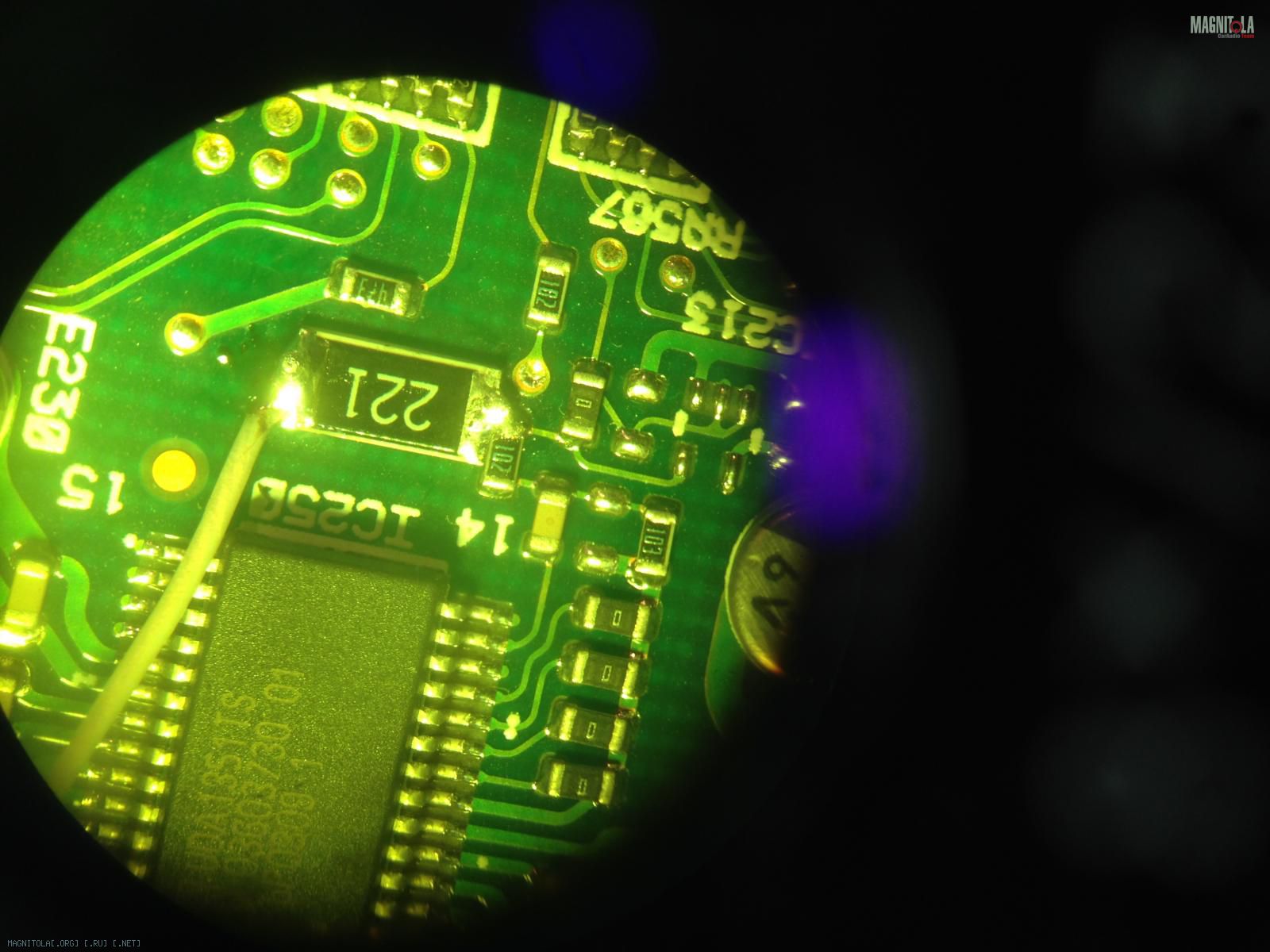

Подпаяли смд резистор на 220 ом к которому цепляем провод для оптики.
В конце закапали термоклеем дабы вдруг не оторвался. Питание + берем с 1 ноги (нижней) разъема гибкого шлейфа идущего на плату Memory Stick. Минус с этого же разъема, только с противоположной стороны, там последние два пина соединены и звонятся на корпус майфуна.(фотки подпайки питания, к сожалению не сделал).
Вложение 919922

Мои поздравления!

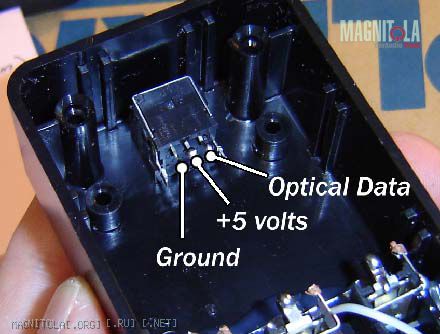

Оптический разъем выдрал из дохлой материнской платы компа. Распиновка оптического разъема у всех одинаковая.
Вложение 919924

Для истории выкладываю фотки туть. Оптический выход включается сам при начале воспроизведения песни. Включается вне зависимости от режима на пузе устройства - работает как в Ai-Net режиме, так и в Single.
Выявленные недостатки:
- Не смог заставить процессор принимать оптику с HDA в режиме подключения Ai-Net. Звук идет по кабелю айнета. Завтра попробую воткнуть вторым айнетом во второй разъем процессора, который для чейнджера.
- Жесткий диск, при первом включении, жутко долго инициализируется. Поиск треков тоже тупит. Думаю что проблема решится с установкой SSD. Уже заказал в Киталии 128 Гиговый. Думаю пошустрее будет.
- нужно завести кард-ридер. Ищу флешку. ;)
Пока все:)
http://youtu.be/-MKe4VvYL68
