В процессе разборки и сборки авто был утерян разъём на магнитолу Alpine 125bt. Подскажите пожалуйста какой подойдёт, или как можно решить данную проблему.
Подойдёт ли данный разъём? https://xn--80aeam7bte.com/catalog/a...11-7854-alpine
Всем заранее спасибо

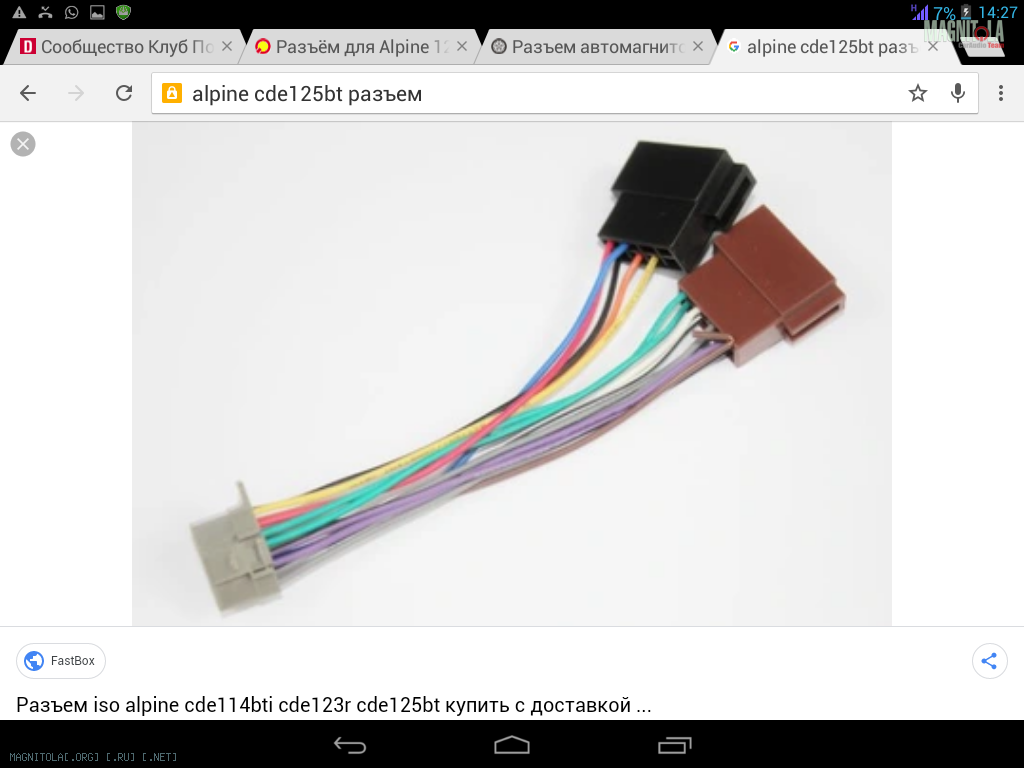

Тут наверное нужно упорно , до полного рассеивания сомнений гуглить картинки. Вот , например , ДРУГОЙ разъём , с ИНОЙ распиновкой , который пишут , что должен подходить, но и то,это не факт...
Вложение 1354715
А как можно проверить? Просто не хочется сжечь магнитолу.
Если с кроны подать питание на предпологаемый + и - можно проверить?
Или может кто знает где достать распиновку?
Метод тыка подходящих разъёмов не подойдёт точно.Скачайте сервис мануал в электротане например и всё станет понятнее.С нуля так не сделать,нужен опыт в определении питания другим методом.Вообще в разъёмах(не левых) существует зависимость по моделям в конфигурации разъёмов.Как правило это стабильно воспринимается у брендов,если название не придумано из вне.Цитата:
Сообщение от ruscrimea
А можно подробнее пожалуйста?Цитата:
Сообщение от kkoly777
Два крайних штырька более толстые и стоят чуть дальше от других. Я так понимаю это и есть питание?
И ещё если вытащить предохранитель и прозвонить на какую ножку он идёт, то логически должен найти + питания. Правильно я понимаю?
---------- Сообщение добавлено 24.06.2022 в 23:23 ----------
В обычной инструкции указаны цвета проводов и их назначение под простым порядковым номером. А к какому номеру ножке соответствует какой проводок я не нашел.
Может не совсем разобрался. Просьба ткнуть носом )))
Это не показание в методике.Сегодня есть достаточный выбор в разъёмах и найти нужный проблем не доставит,как раньше было,что я изучал расклад разъёма и перепаивал в нужную конфигурацию.Цитата:
Сообщение от ruscrimea
Ну тот разъем, который я привел в начале темы подойдёт?
Садится он как надо, главное чтобы назначение проводов совпали. Не хотелось бы сжечь магнитолу.

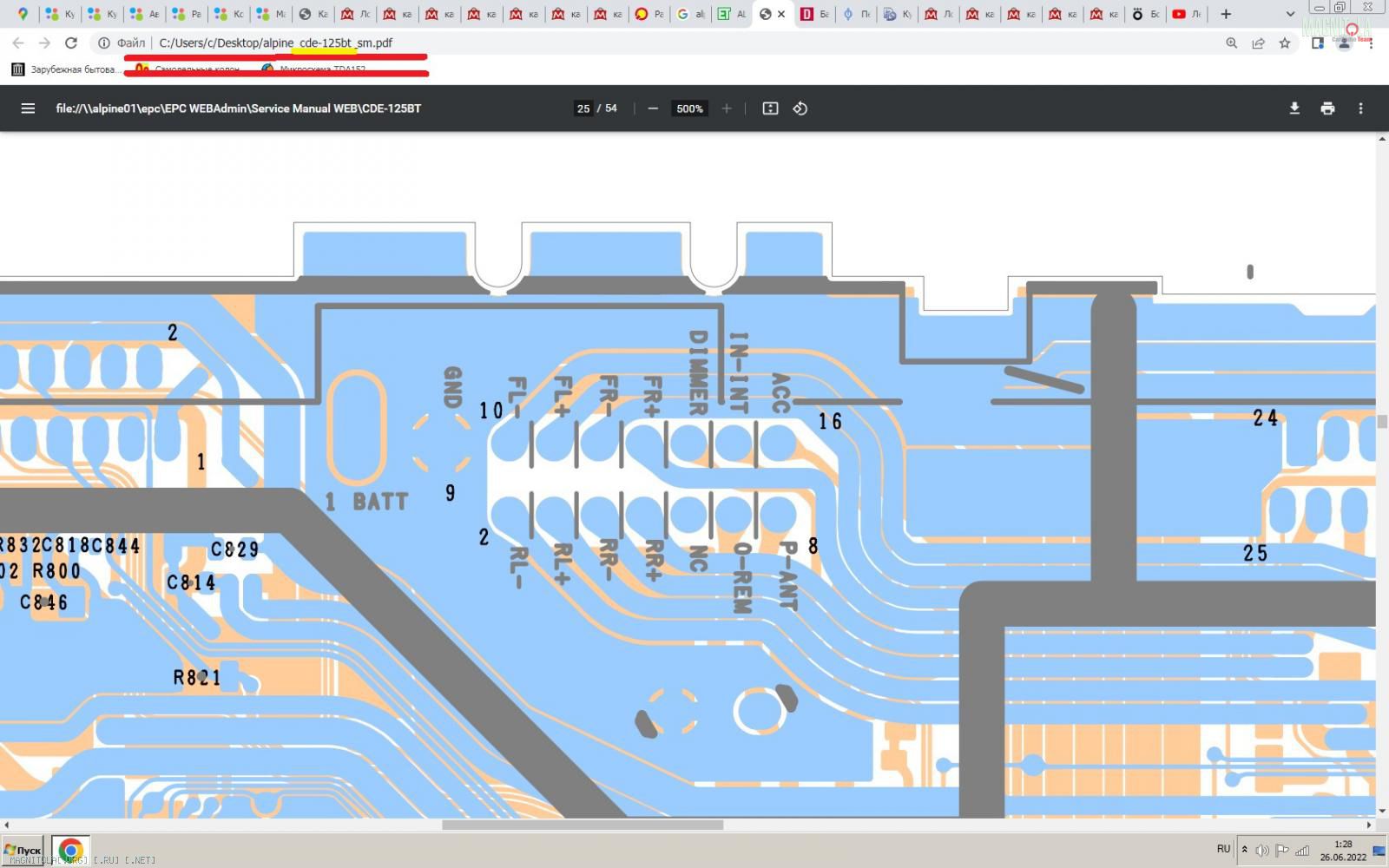

Вот , сейчас нашёл на elektrotanya.com сервис мануал на цде125 ,стало быть - должно быть так,как на картинке.Цитата:
Сообщение от ruscrimea
Вложение 1354833
Правда там как то подебильному они написали,но минус(Чёрный провод) и BAT(Жёлтый) - должны быть левее акукстических,по рисунку. Где жёлтый садится на плату - правда не понял...
Спасибо большое. Вечером проверю.
Наконец проверил. Всё совпадает. Подключил через простой адаптер на 12 вольт, все заработало. Разъем полностью походит, только отсутствует один проводок, который гасит подсветку магнитолы при включении габаритов.
---------- Сообщение добавлено 30.06.2022 в 23:50 ----------
Всем большое спасибо за помощь.
