Alpine CDA-9855R и KCE-510M «Amplifier Link»

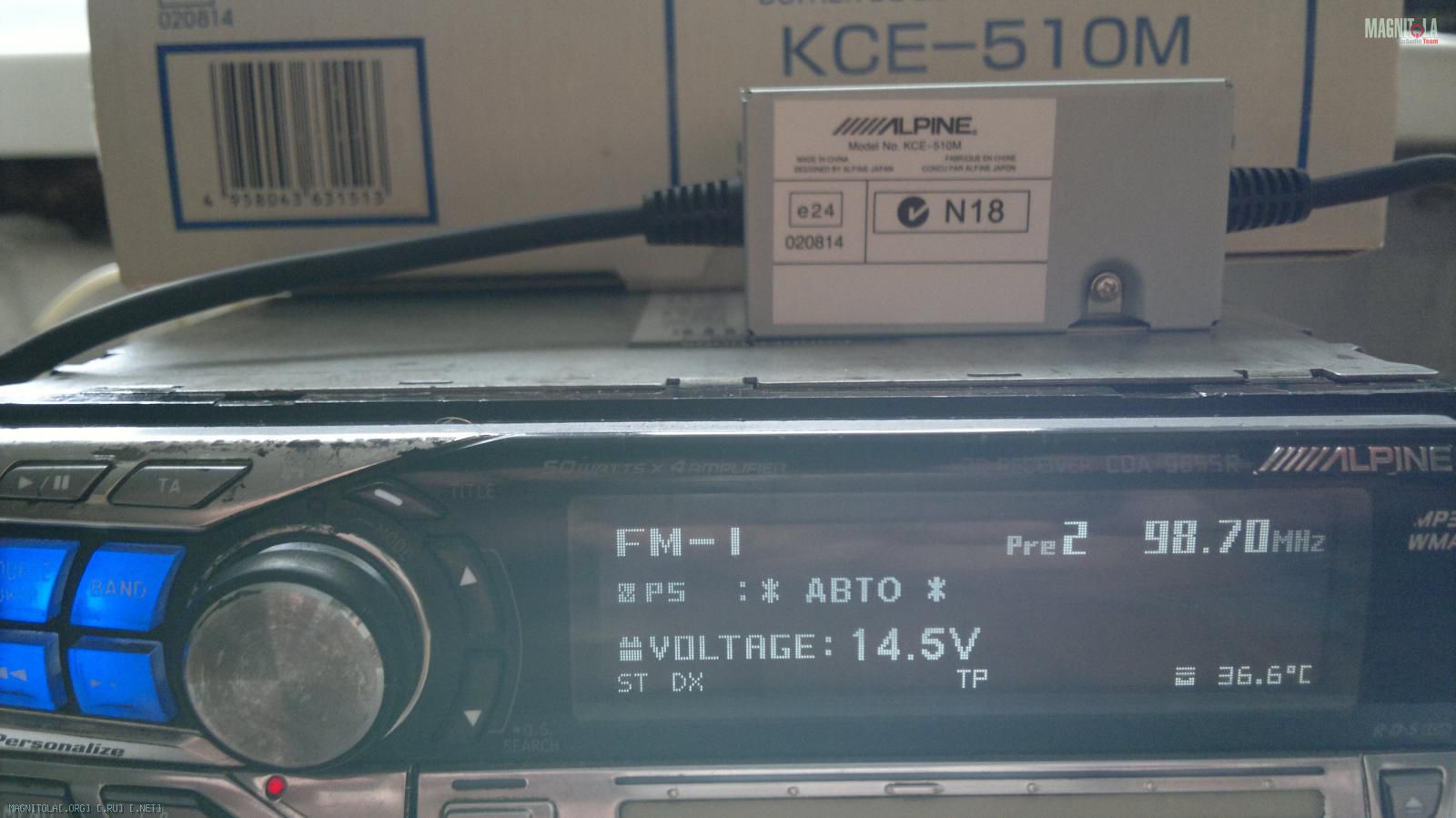

Приветствую всех. Долго искал адаптер KCE-511M, но его найти очень трудно и если появляется, продается очень быстро что у нас, что за рубежом. Решил попробовать адаптер KCE-510M но у него на выходе к усилителю разъём другой и он предназначен для усилителей Alpine линейки 2004 года с поддержкой связи «Amplifier Link». По изучав сервис мануалы усилителей MRD-M501 и MRV-F345 по распиновке разъёма «Amplifier Link» нашёл нужные пины по передаче данных и подключил к усилителю MRV-F345 адаптер KCE-510M по временной схеме и на дисплее CDA-9855R отобразилась информация. Вложение 1364275

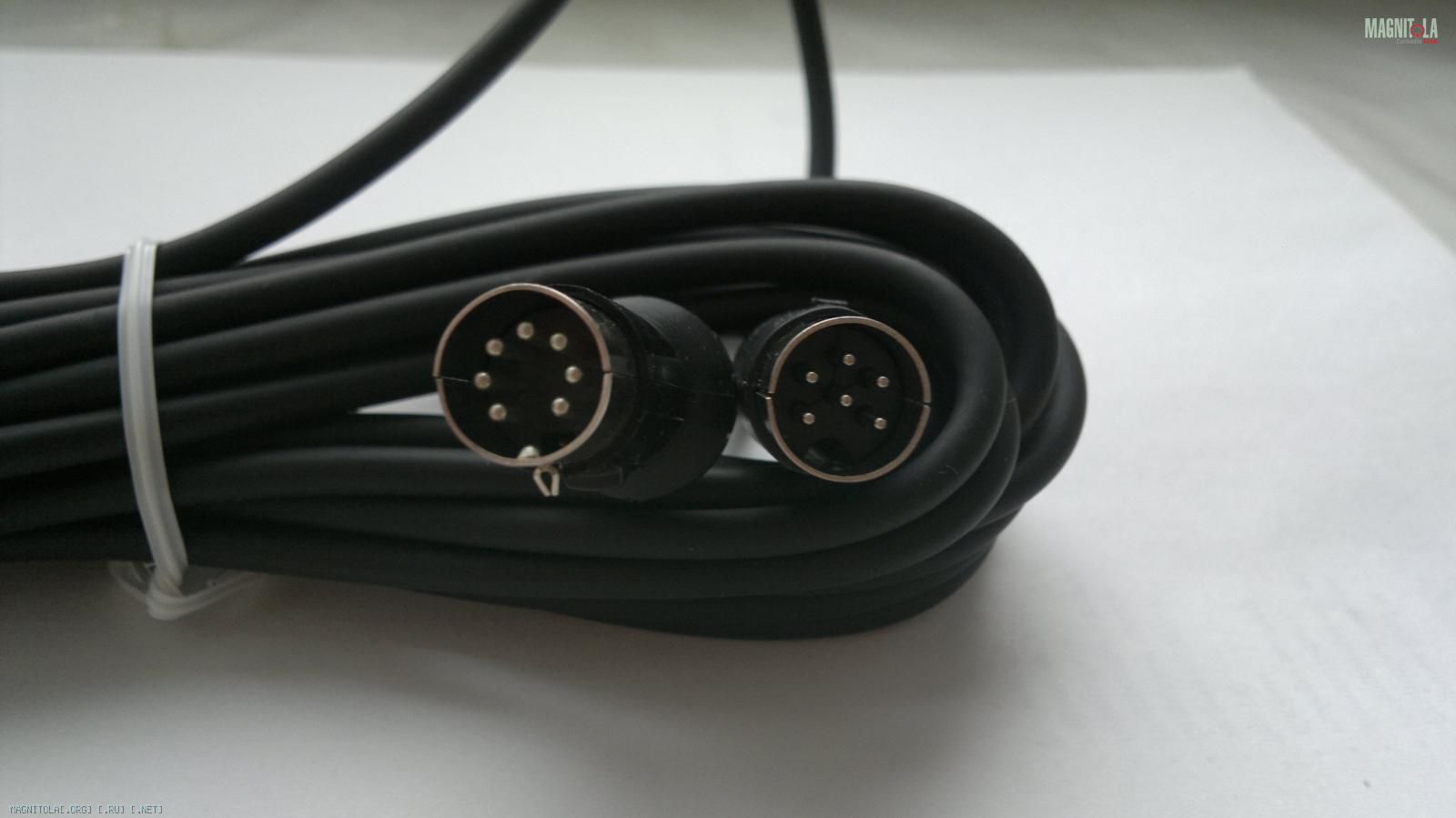

Далее купил разъём 6pin DIN-45322, на фото Вложение 1364277 справа, перепаял его на удлинителе к адаптеру и система заработала, в меню ГУ в настройках можно регулировать уровень входного сигнала на усилителе от 0,2-4v.

P.S. Адаптер KCE-510M вполне работоспоспособен с ГУ и усилителями Alpine с поддержкой «Amplifier Link» моделей 2005 года, скорее всего начинка в этих адаптерах одинаковая, разница в разъёмах связи для подключения к усилителю.
