Зарядка iPhone 3G через Full Speed kce-422i
И так, мною был приобретено Alpine 9887R, так как мне порядком уже поднадоели диски и я решил слушать музыку со своего телефона. Конретно, iPhone 3G.
Всё было нормально до того времени, как мой друг попросил подключить его 3G к моей магнитоле для подзарядки. Каково же было моё удивление, когда он не заряжался! Воткнул свой - та же картина. Но я отчетливо помню, что у моей девушки (у неё 2G) все нормально заряжало.
Стал рыскать нет на эту тему и оказалось, что в айфонах предыдущей генерации зарядка шла как по +12В (FireWire), так и по +5В (USB), а в новых идет только по +5В, так как эппловцы взяли и обрубили вход на +12В.
Нашел распиновку KCE-422.
Вложение 61982
Код:
KCE-422i pin Corresponding iPod dock pin(s)
------------ ------------------------------
1 3 (Line-out, Right +)
2 21 (Accessory Indicator)
3 12 (Serial Tx)
4 4 (Line-out, Left +)
5 19,20 (FireWire +12VDC [in])
6 18 (+3.3VDC [out])
7 13 (Serial Rx)
8 2 (Line-out, Common GND)
9 11 (Serial GND)
10 16 (USB GND)
Jacket 29,30 (FireWire GND)
Нашел распиновку Apple док разъема: http://pinouts.ru/PortableDevices/ipod.shtml
Долго изучал, но потом наткнулся на данную ссылочку: http://iphone-chat.org/charging-3g-i...rkaround-7512/
Оказалось, что всё на самом деле достаточно просто.
В двух словах. Раз у нас не работает +12В, то надо как-то подать +5В на 23 пин разъема, то есть, на питание USB, но мало того, что бы зарядка пошла надо кинуть еще +2.8В на 25 пин и +2.0В на 27й пин.
В результате дальнейшего чтения я понял, что необязательно подавать +2.8В и +2.0В. Можно подать по 2.5В на оба пина и зарядка должна пойти. Главное, что бы значение не не отличалось больше, чем на 1.2В.
В общем, картина движения вырисовывалась такая же как и по ссылке выше.
Что надо взять +12В с 19го пина, сделать из них +5В (кинуть на 23й пин) и из этих 5ти раскидать по 2,5В на 25й и 27й пин путем внедрения 2х SMDшных резисторов на 200кОм.
Приступаем.

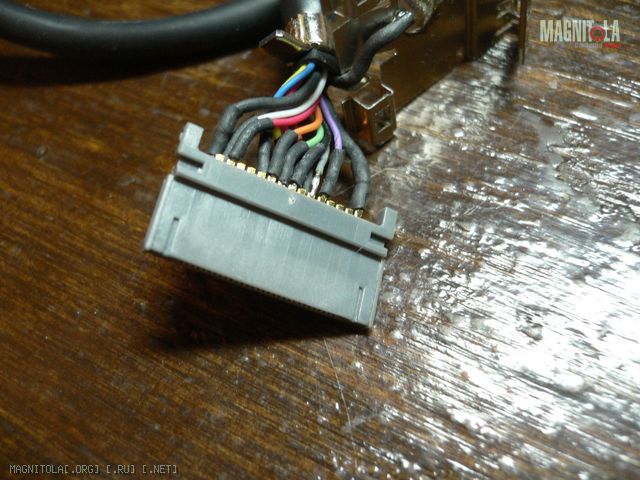

Разбираем разъем apple dock папа на KCE-422 и офигеваем.
Вложение 66444

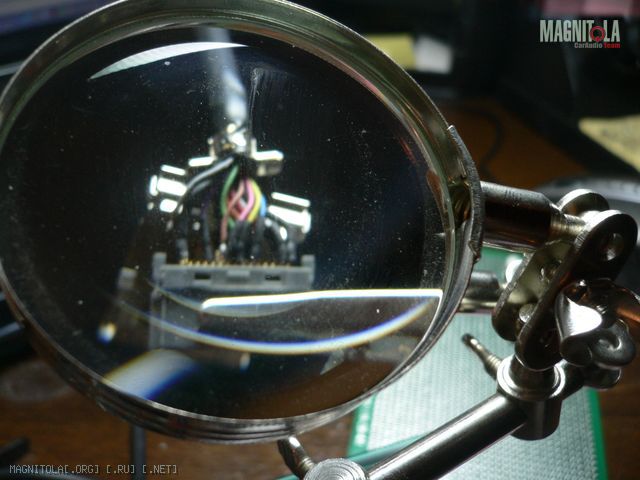

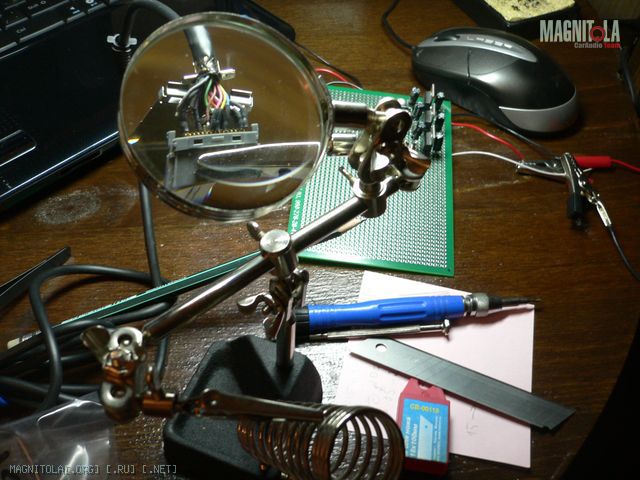

Альповцы взяли обрезали все неиспользуемые пины. Попробовал к ним что-то припаять и нифига у меня не вышло. Они настолько малы, что я нечаяно залил оловом сразу 6ть пинов. Хорошо, что хоть пригодилась лупа с держателями, которую я купил не знаю зачем))))
Вложение 66445Вложение 66446
Стал искать разъем со всеми пинами. Закинул удочки на 5ть разных форумах и везде молчок. Параллельно искал разъем в нете. Звонил в несколько контор по ремонту айфонов и нигде не было!! Я офигел. Неуж-то нигде нет?..
Нашел только в Америкосии. При чем, столько вариантов, что позавидовать можно. Вот ссылки. Вдруг, кому-нибудь понадобиться.
http://www.sparkfun.com/commerce/pro...roducts_id=633
http://www.chargeconverter.com/shop/connector.htm
http://www.jae-connector.com/en/gene...eries_code=DD1
Обошел весь митинский и тоже ничего не нашел. Решил попробовать найти какой-нибудь кабель со всеми пинами, так как один я уже разбирал. Нашел у себя дома китайскую зарядку под айфон и разобрав ёё нашел там только 4ре пина. Остальных вообще не было. В одном ларьке с продавцом нашли кабель AV Cable+USB, где были все пины. Купил в надежде на то, что они там не будут обрезаны как в альповском разъеме.

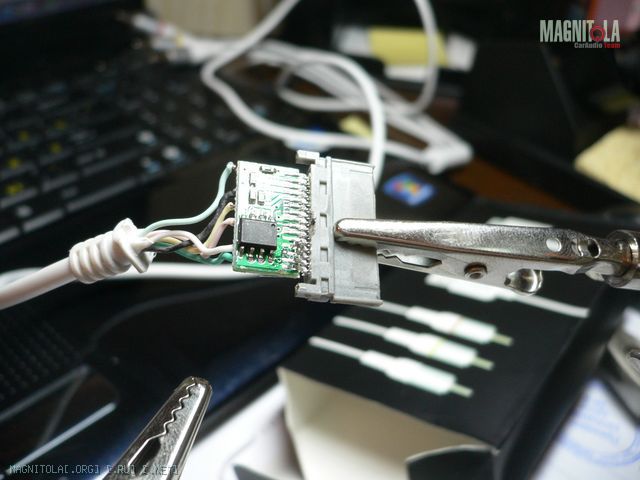

Разобрал и обрадовался! Пины были припаяны к платке,

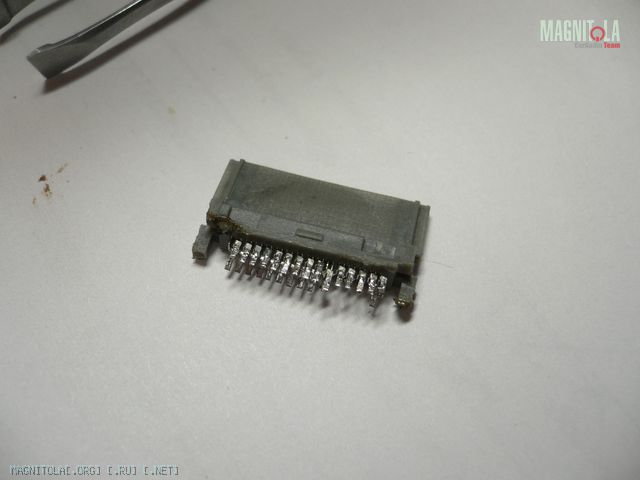

Вложение 66455от которой я их аккуратненько отпаял.Вложение 66457

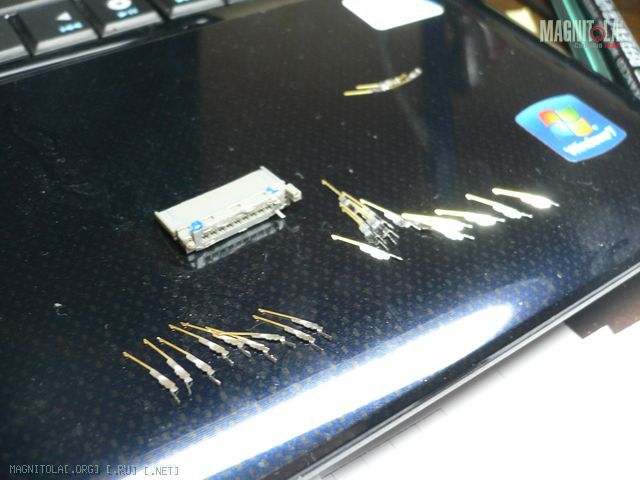

Помимо этого я смог все пины аккуратненько вытащить из разъема! Кстати, они разные для четных и для нечетных пинов.
Вложение 66458
Кстати, когда я разобрал альповский кабель я заметил, что на входе там 10ть пинов, а на выходе аж 13ть. Оказалось, что некоторые пины на плате в айфоне спаяны между собой, а именно 1 и 2, 15 и 16, 19 и 20, 29 и 30. И альповцы кинули по два кабелечка, допустим на 15 и на 16 отдельно. Получилось, что у меня есть кабели, которые я могу использовать, чтобы не паять резисторы в разъеме, так как места там, реально, немного.

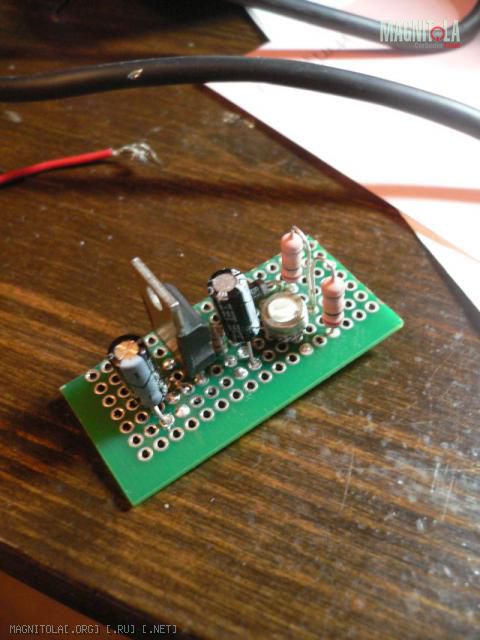

Был спаян стабилизатор напряжения, используя LM317, который выдавал +5В.
Вложение 66459

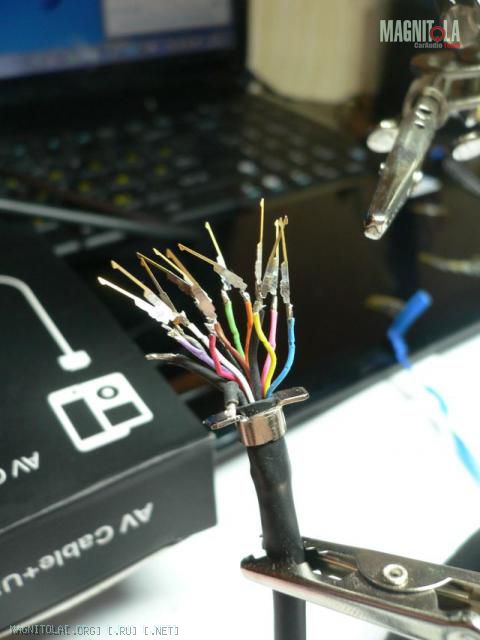

Были припаяны пины к каждому проводку.
Вложение 66460
Итого, я взял +5В с 19го пина, который до стаба был +12В и через два 200кОм резистора пустил по +2.4В по проводам от 15го пина и 20го, так как фактически, она нам уже не нужны, а чтобы получилось красиво это самое оно. Итого, я перекинул их на 25й и 27й пины. Стаб впаял вразрез кабеля посередине, чтобы его можно было спрятать в недрах торпеды.
Так же я перекинул землю с 29го пина на 15й.

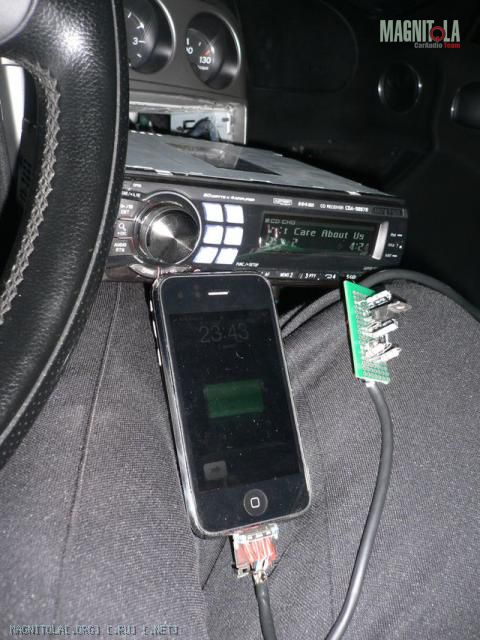

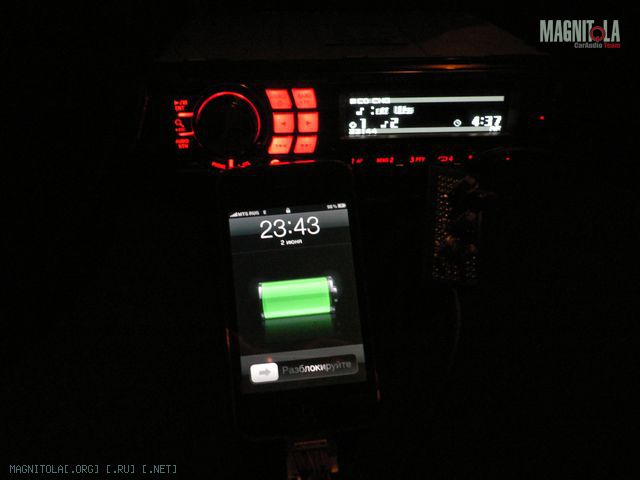

Подключил - работает! Ура! Побеждено! ))))
Вложение 66461Вложение 66462
Re: Зарядка iPhone 3G через Full Speed kce-422i
Вот она - сила русской мысли и изворотливости супротив японской жаждой наживы :laugh2:
Re: Зарядка iPhone 3G через Full Speed kce-422i
А нельзя ли посмотреть с каких пинов звук снимается? Или фото побольше чтоб видно было?
Re: Зарядка iPhone 3G через Full Speed kce-422i
Цитата:
Сообщение от
LeGFooT
А нельзя ли посмотреть с каких пинов звук снимается? Или фото побольше чтоб видно было?
В распиновке же есть :) 3й и 4й.
---------- Post added 04.06.2010 at 15:31 ----------
Можно еще припаять резистор на 68кОм на 21 пин, чтобы айфон не выдавал ошибок, что "Аксессуар не предназначен для работы с iPhone". Если докачу до митинского, то сделаю. Если нет, то и фиг с ним :)
Re: Зарядка iPhone 3G через Full Speed kce-422i
Цитата:
Сообщение от
Rostman В распиновке же есть :) 3й и 4й.
Да, туплю! наверное жара в 35 градусов влияет :)
Re: Зарядка iPhone 3G через Full Speed kce-422i
Цитата:
Сообщение от
Rostman Так же я перекинул землю с 29го пина на 15й.
без этого работать будет?
Цитата:
Сообщение от
Rostman припаять резистор на 68кОм на 21 пин,
и землей?
Re: Зарядка iPhone 3G через Full Speed kce-422i
случайно никто не в курсе, последний ipod touch будет управляться через этот кабель со старых альпайнов (у меня 9884)? и будет ли заряжаться после подобной переделки?
Re: Зарядка iPhone 3G через Full Speed kce-422i
Rostman, респект тебе за проделанную работу,я просто не очень волоку в перепайках схем,я заказал себе Alpine KCX-422TR за 15 американских призидентов ,и рад !!!)):wink3::wink3::wink3:
Re: Зарядка iPhone 3G через Full Speed kce-422i
Цитата:
Сообщение от
Oleg.vrn36 Rostman, респект тебе за проделанную работу,я просто не очень волоку в перепайках схем,я заказал себе Alpine KCX-422TR за 15 американских призидентов ,и рад !!!)):wink3::wink3::wink3:
а у тебя какое ГУ и какой apple будешь к нему подключать?
Re: Зарядка iPhone 3G через Full Speed kce-422i
Г/Ушеки у меня разные ,117,9886,305S,а подключать буду тач на 32 гига.Как придет я отпишусь по результатам.
Re: Зарядка iPhone 3G через Full Speed kce-422i
Цитата:
Сообщение от
Oleg.vrn36 Как придет я отпишусь по результатам.
обязательно отпиши, особенно интересно про 9886
Вложений: 5
Re: Зарядка iPhone 3G через Full Speed kce-422i
Вложение 130143Вложение 130146Вложение 130144Вложение 130147Вложение 130145Отписываюсь !!! Приехала маленькая чёрная штучка ,по размерам в пол спичечного коробка,на ней вход с одной стороны,выход с другой,и самое главное что заряжает !!! Работает она на шнуре и Г/У :dance3:ей всё равно какое !!! Работает на 9886 ,на Х-100 ,на моделях с 433 шнуром не пробовал ещё,последний продал до приезда этой штуки !!! Теперь ездию и не парюсь про заряд =)
Вложений: 1
Re: Зарядка iPhone 3G через Full Speed kce-422i
Приветствую народ!
Есть проблемка, помогите решить...
Имеется магнитола алпайн с full speed разъемом (CDE-9871R), решил подключить плеер через aux, т.к. кабель KCE-236 неоправданно дорог, решил самостоятельно все присоединить.
Вложение 140189
Глянул на изображение проводка а так же нашел распиновку разъема… прикинул картинки к проводу с разъемом фул спид на магнитоле, взял провод с 3,5 джеком, на другом конце хотел сделать штекера, но не получилось, поэтому разобрал сам разъем full speed на магнитоле, определил 3 провода как бы подходящие для aux (черный, белый и красный) подключил к проводу с 3,5 (земля-черный и белый с красным (левый-правый), но блин, когда включаю магнитолу нет режима aux, потом в интернете нашел другую распиновку, там показаны с другой стороны пины для aux, попробовал... на магнитоле появляется режим i-pod, но это не то...
Что делать, может кто-то уже делал? Или знает, какие куда провода, может я что-то не так делаю?
Re: Зарядка iPhone 3G через Full Speed kce-422i
Цитата:
Сообщение от
VadimKo56 Приветствую народ!
Есть проблемка, помогите решить...
Имеется магнитола алпайн с full speed разъемом (CDE-9871R), решил подключить плеер через aux, т.к. кабель KCE-236 неоправданно дорог, решил самостоятельно все присоединить.
Вложение 140189
Глянул на изображение проводка а так же нашел распиновку разъема… прикинул картинки к проводу с разъемом фул спид на магнитоле, взял провод с 3,5 джеком, на другом конце хотел сделать штекера, но не получилось, поэтому разобрал сам разъем full speed на магнитоле, определил 3 провода как бы подходящие для aux (черный, белый и красный) подключил к проводу с 3,5 (земля-черный и белый с красным (левый-правый), но блин, когда включаю магнитолу нет режима aux, потом в интернете нашел другую распиновку, там показаны с другой стороны пины для aux, попробовал... на магнитоле появляется режим i-pod, но это не то...
Что делать, может кто-то уже делал? Или знает, какие куда провода, может я что-то не так делаю?
Меня тоже интересует эта проблема, никто не знает как подключить к Alpine 101 через Full speed AUX? Кабель покупать за 1500 не вариант
Вложений: 2
Re: Зарядка iPhone 3G через Full Speed kce-422i
Всем привет. Озадачился подключением iPad к Alpine 9861. В комплекте к альпу идет провод КСЕ-422i. Тоже решил твикнуть провод дабы не покупать преобразователь альповский. Сделал следующие шаги и завис.
1. У меня есть +12 вольт. С использованием стабилизатора KA7805 я собрал вот такую схему для получения +5 вольт. (картинка 1)
+5 вольт появилось - все клево.
2. Теперь у меня задача с +5 вольт получить два напряжения 2,8 вольта и 2,0 вольта. Беру руководство с описанием разъема Apple 30 Pin. там написано.
To charge an iPhone, 3G, 3GS, 4 / iPod Touch, 2nd gen, 3rd, 4th or Ipod Classic (6th Gen), usb data- (25) should be at 2.8v, usb data+(27) should be at 2.0v. This can be done with a few simple resistors: 33k to +5v (23) and 22k to gnd(16) to obtain 2v and 33k to +5v and 47k to gnd to obtain 2.8v.
что в переводе Пин usb - (25 пин), должны быть в 2.8v, пин usb + (27 пин) должны быть в 2.0v. Это может быть сделано с несколькими простыми резисторами: 33k на +5v (23пин) и 22k к "земле" (16пин), чтобы получить 2v и 33k к +5v и 47k к "земле", чтобы получить 2.8v. То есть мне нужно четыре сопротивления 2х33кОма, 22 кОма и 47 кОм.
Что делаю я. Беру несколько резисторов советских, спаиваю их последовательно чтобы получить следующие сопротивления:
1. 33 кОма (килоОма) - два спаянных сопротивления общим значением 33 кОм - в количестве двух экземпляров.
2. 22 кОма - два спаянных сопротивления общим значением 22 кОм
3. 47 кОм - два спаянных сопротивления общим значением 47 кОм.
Вроде все клево - по тестеру практически ровные значения +/- 0,1.
Далее цепляю эти резисторы к ранее спаянной схеме питания. Припаиваю как на картинке2
Измеряю напряжение на Выход 1 и 2 - выдает 4,5-4,6 вольт. Вопрос - чоза@@@ня? Либо я где-то натупил, либо напряжение должно измеряться под нагрузкой, то есть после того как я подключу эту схему к проводу, а провод вставлю в устройство? Гуру, подмогите.
з.ы. У ТС два резистора на 200 кОм - такие сопротивления не подключал - хотелось бы как в руковводстве сделать :)
Вложение 797834Вложение 797836
Re: Зарядка iPhone 3G через Full Speed kce-422i
И еще вопрос. В описании пина 21 указано
Different resistances indicate accessory type:
1MOhm - Belkin auto adaptor, iPod shuts down automatically when power disconnected Connecting pin 21 to ground with a 1MOhm resistor does stop the ipod when power (i.e. Firewire-12V) is cut. Looks to be that when this pin is grounded it closes a switch so that on loss of power the Ipod shuts off. Dock has the same Resistor.
Вот хотелось бы подобный алгоритм - включился майфун - ипод тоже, зажигание вырубил и все включая ипод потухло. Как узнать сопротивление, которое альп подает? Его нужно измерять в разрыв провода при подключенном иподе или один щуп тестера на 21 пин а второй на "землю"?
Re: Зарядка iPhone 3G через Full Speed kce-422i
Цитата:
Сообщение от
Shpalozzavr Вопрос - чоза@@@ня?
Ты должен был сделать делители напряжения, но ты их не сделал. Нарисовать смогу только вечером, сейчас нет возможности.
Погугли, как выглядит делитель и посмотри на свою схему, концы пар резисторов 33кОм-22 кОм и 33кОм-47кОм должны быть спаяны, и в этих точках получишь искомые напряжения.
Вложений: 1
Re: Зарядка iPhone 3G через Full Speed kce-422i
Вот так?
Вложение 798000
Upd. Заработало! Ура. LeGFooT - огромное спасибо за подсказку. Выяснилась другая проблема - iPad требует на зарядку 2.1 А - кренка при присоединении через 5 секунд через джинсы обожгла ногу :( Успел выключить. Знакомый посоветовал использовать КТ805А в схеме для увеличения тока подающегося на ipad. Гуглю - но пока глухо.
Upd2. Итак, можно констатировать что опыт по спариванию Alpine DVA-9861 и Apple iPad Air удался. Твикнутый кабель KCE--422i работает. Я использовал рекомендации по подключению с использованием сопротивлений указанных тут схема выше. Магнитола видит планшет, рулит им (громкость, управление треками, stop/play). Повесил на кренку радиатор с кулером от GeForce2 с использованием термопасты - понаблюдал. Температуру удерживает в пределах терпимости - палец на кренке можно держать пока не устанешь - не обжигает.
Зарядка. При старте автомобиля - зарядка включается и показывается на экране. Примерно через минуту (когда кренка нагревается) видимо ток зарядки падает и планшет пишет "нет зарядки". Но мы-то с вами знаем что зарядка идет, только примерно в 2 раза медленнее (ипаду нужен ток 2,1 А, а Кренка 7805 у нас выдает максимум 1А). Кренку можно заказать помощнее, например КР142ЕН5А (2А) - что я и сделаю.
Из плюшек - у меня планшет джейлбрейкнутый и в программе Activator я настроил чтобы при отключении зажигания планшет имитировал кратковременное нажатие кнопки Power - удобно гаснет вместе со всем.
Вобщем старые альпы очень хорошо взаимодействуют с новыми огрызками. Всем удачи.
Re: Зарядка iPhone 3G через Full Speed kce-422i
Цитата:
Сообщение от
Shpalozzavr
Именно! :i-m_so_happy:
Re: Зарядка iPhone 3G через Full Speed kce-422i
Проявилась проблема. При длительном простое больше часа магнитола подхватывает iPad не полностью - управление перемоткой треков есть, но пропадает регулировка звука и звук начинает играть на встроенных динамиках. Физическое переподключение провода восстанавливает все функции. Завтра посмотрю на 11 пин - при его замыкании на "землю", iPad должен принудительно транслировать звук через провод.
Re: Зарядка iPhone 3G через Full Speed kce-422i
Не победил проблему. Ипад периодически отваливается. В ходе поисков принудительно замкнул 11 пин на землю и оторвал 19 пин - ничего не изменилось. Физически переподключаешь провод - все в идеале. Грешу на чип, который в разъемe Lightning - он что-то там периодически автоматом переназначает пины. Воющем вопрос следующий - хочу присобачить hard reset для провода. Типа установить в разрыв кнопку, чтобы когда будет очередная потеря звука - нажал и путем разрыва цепи провода(ов) магнитола забыла про подключенный Ипад. Подскажите пожалуйста какие провода в kce-422 можно "рвануть" для сего действия без последствий. Сам разъем постоянно выдирать, сами понимаете - не вариант.
Re: Зарядка iPhone 3G через Full Speed kce-422i
Может быть кто нибудь сможе сфотографировать разъем 422i со стороны айфона, а то повыдирались провода, куда паять не знаю, нужен образец:)
Re: Зарядка iPhone 3G через Full Speed kce-422i
Прошло 12 лет.... Столкнулся с аналогичной проблемой, нет зарядки. Ipod nano 5 поколение. Решается довольно просто. +5v от автомобильной зарядки (или как в моем случае от встроенной usb) подать на 23 пин 30ти пинового разьема Alpine kce 422. 25 и 27 пины этого разъема соеденить вместе и подать на них через резистор 10кОм +5v. Минус который идет с usb зарядки припаял к экрану.
