IDA X305S эксплуатация.

Сообщение от sergio_l

и-и-щяйтанпилят

старый фулспит и кампозит на выхаде ))
пысы:

в 030 роспенофка rgb

Вот и где такой взять?
зы в переходнике как раз нет: композит и пара проводка не совсем понятного мне назначения

а фота аткудава? ))
сиводнешее ))

прешлось паскрибсти пасусекам ))


пысы:

030 ис нагатина? ))

Сообщение от sergio_l

а фота аткудава? ))
сиводнешее ))

прешлось паскрибсти пасусекам ))

воу-воу! Полегче!)) ради такого надо машину подразобрать… хотя у меня есть вторая 305-я, снятая

а ф закрамах ышшo и 370й имеиццо, и 740й ))

Сообщение от sergio_l

а ф закрамах ышшo и 370й имеиццо, и 740й ))

Тоды надо где-то находить бп на 12В и объединять усилия, пробовать

и-и...? ))

Да в делах тут весь. Постараюсь определиться побыстрее. Вместо бп можно аккумулятор на машине использовать

Продолжаем альподрочерство.
Купленный переходник KCE-030N пойдёт на организацию видеовхода на монике даже если не выйдет вытащить видеосигнал из 305-й. Вопрос там остаётся в том, что за контакты "Disp Cont In" и "Guide Cont In": будет ли вход работать без них?
Проба блока от японской DVA оказалась бесполезной: не сработало.

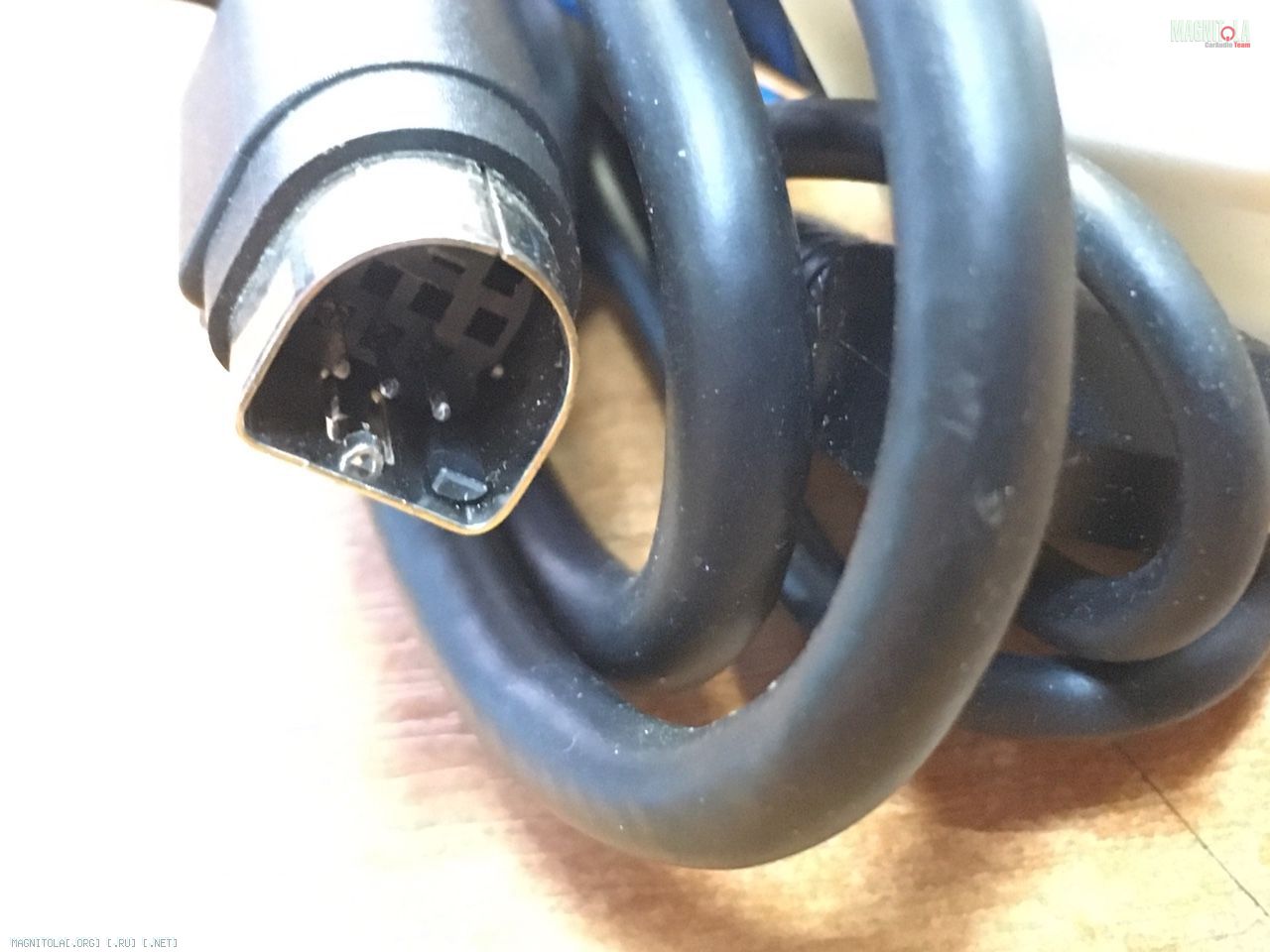

Однако, посмотрев на количество и размещение контактов ТАМ, стало понятно, почему. Запросил фото разъёма блока дисплейного интерфейса продавца на авито и он прислал вот это:





Т.е. задействованы всего три верхних контакта...

Наткнулся на вот такое:

http://renault-atlas.ru/load/clio_sy...lta/30-1-0-235

Теперь осталось понять, что же выходит и во что преобразовывается сигнал с 305-й...
в идеале найти бы распиновку разъёма вывода на штатный дисплей у 305

Заказал реношный интерфейс для дисплея (940-й который)

Продолжение эпопеи.

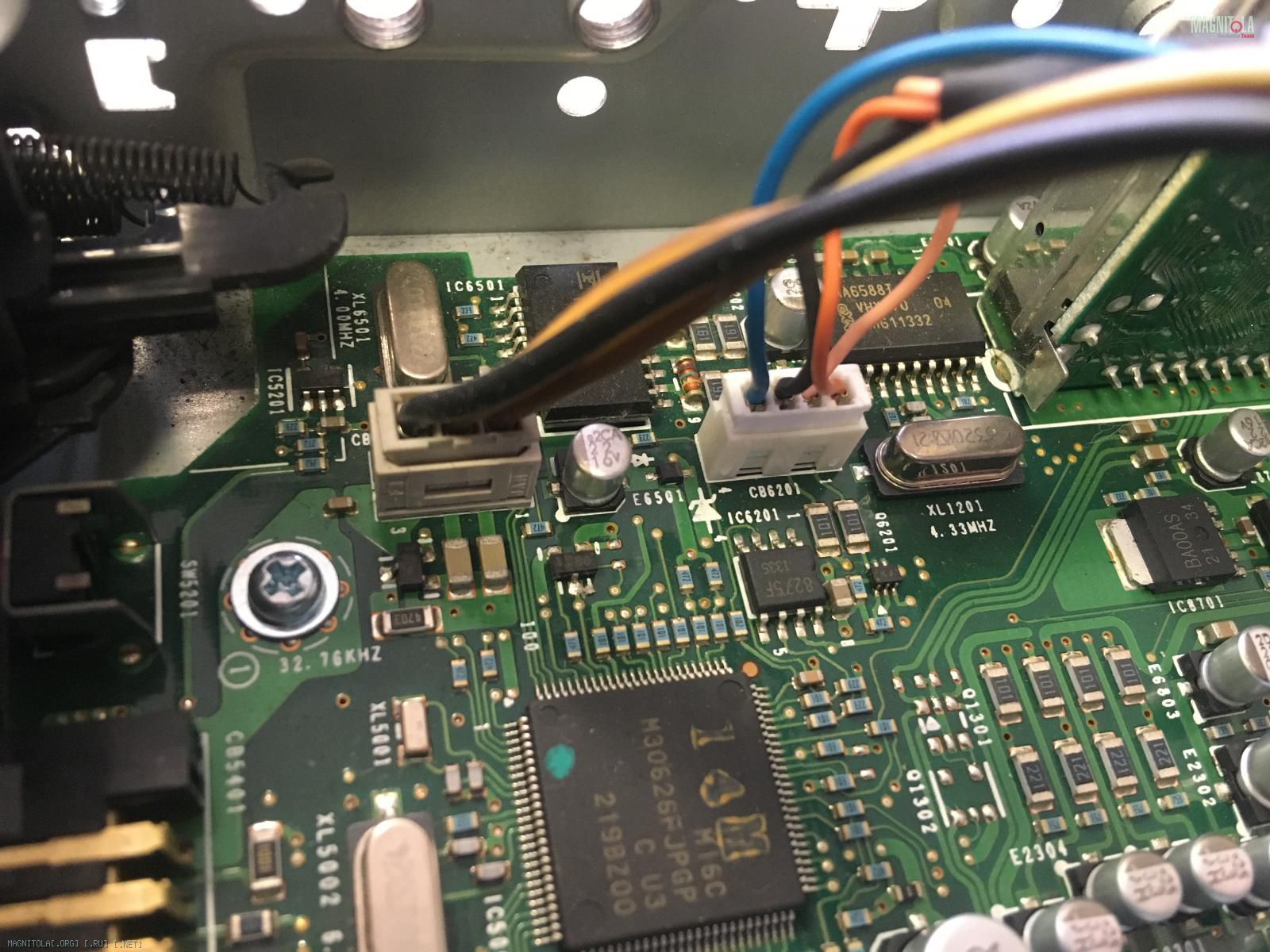

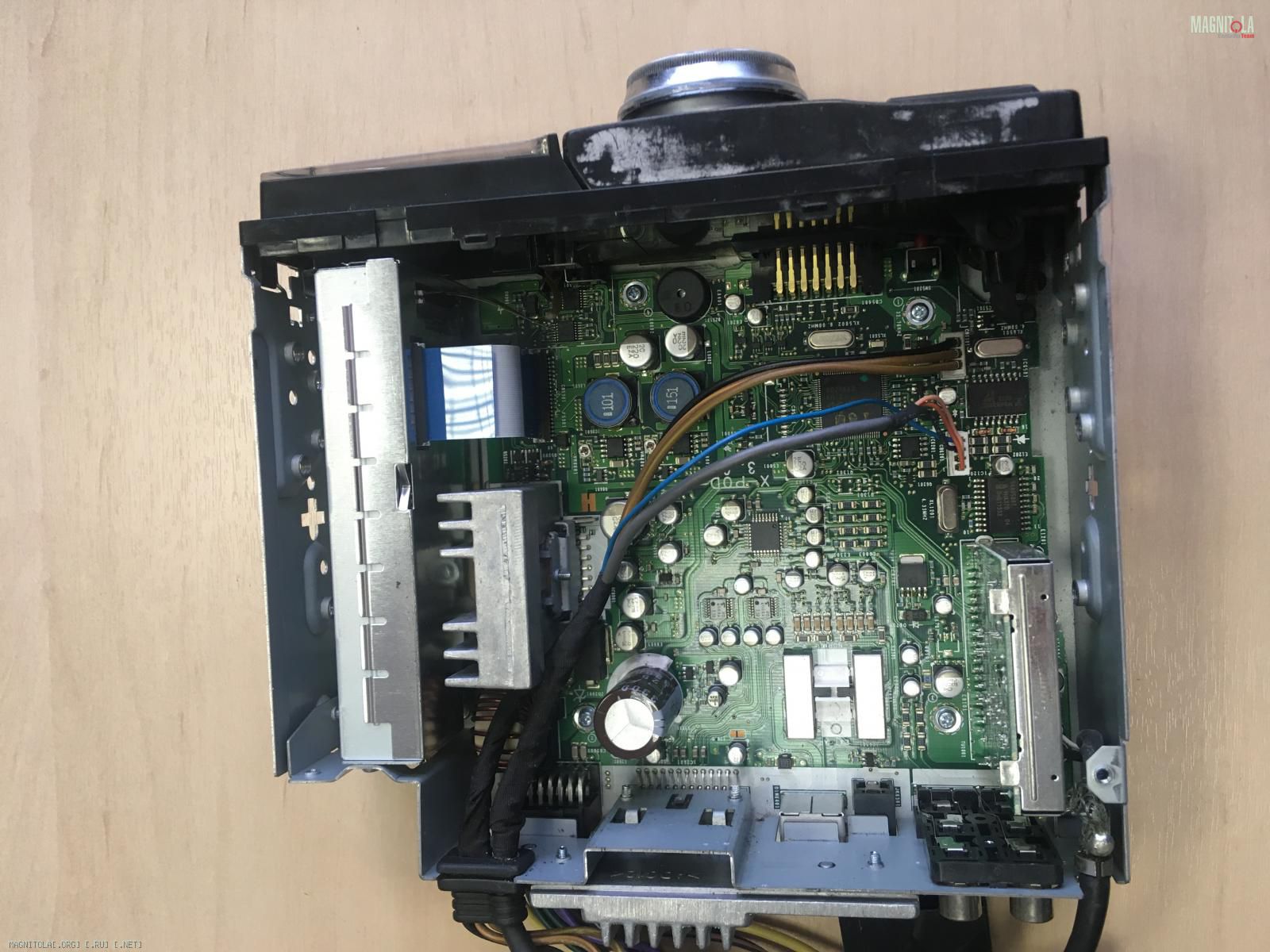

Снял крышку с донора, зафоткал внутрянку

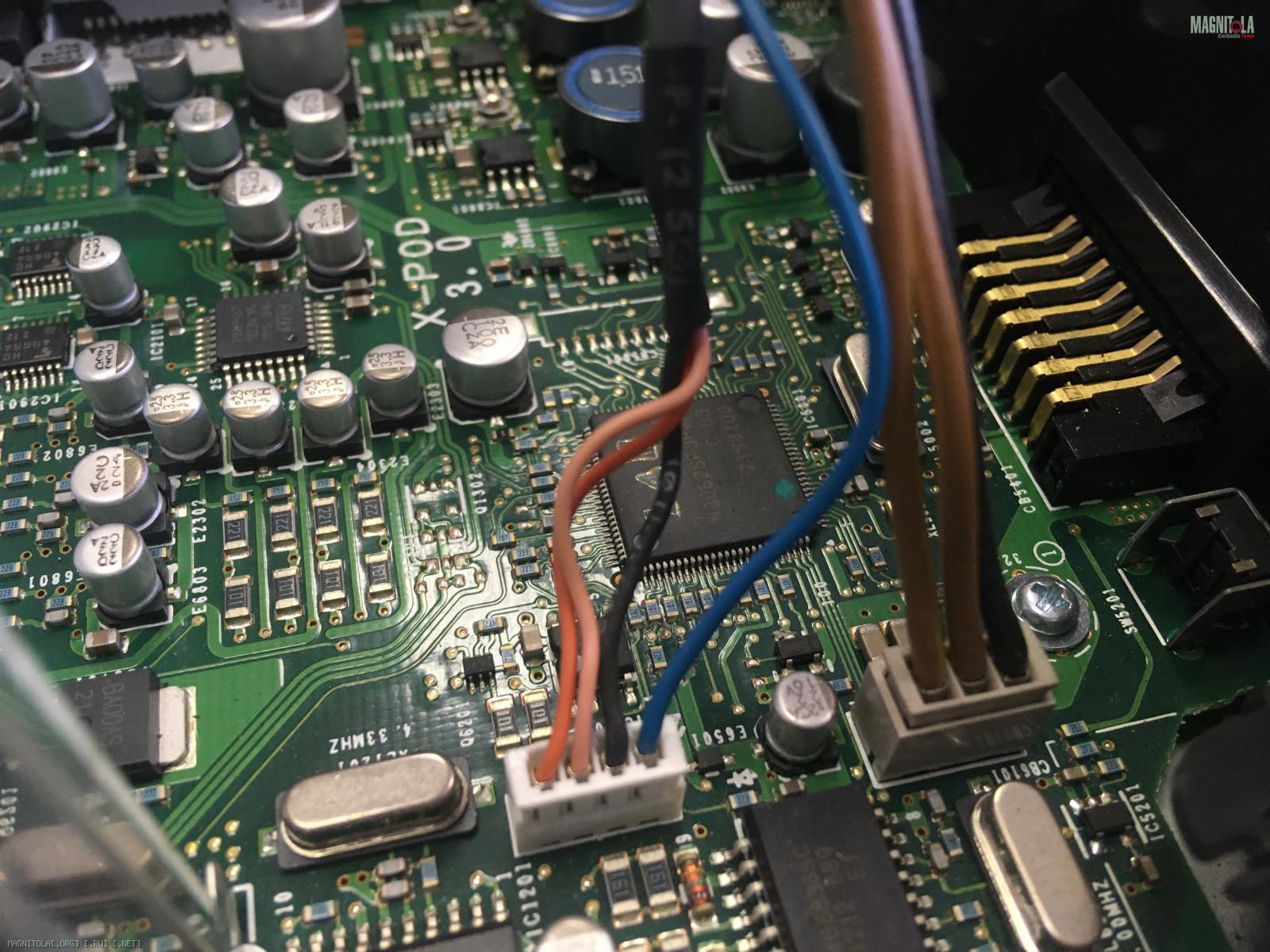

На разъём VDI (Vehicle Display Interface) приходит ВСЕГО 4 провода. Значит, RGB исключён (для него нужны ещё сигналы синхронизации, коих тут тупо не хватит). Прозвонил проводочки:


Раскладка по цветам по разъёму на ГУ (!)


Интересно теперь, что за сигнал там подаётся...

PS Пришёл интерфейс для Рено, позже заберу его с почты.

Забрал адаптер и задумался: а что дальше?

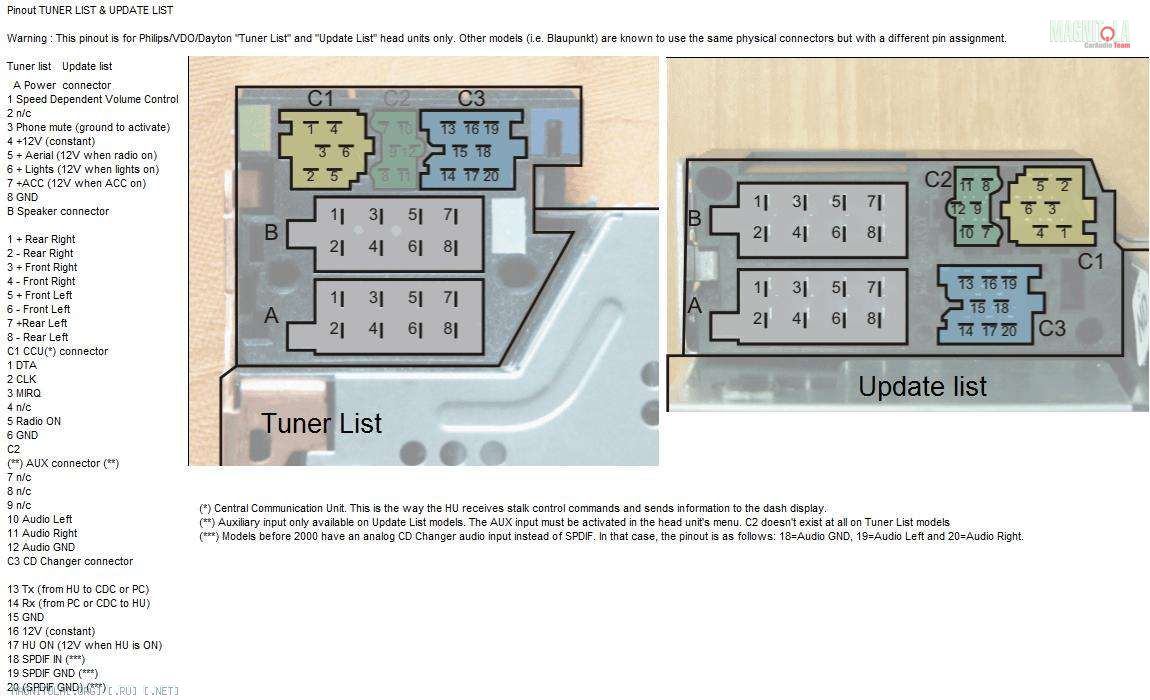

В Рено, судя по инфе в сети, на дисплей есть Data, Clock и ещё каких-то два контакта. А всего их шесть (смотрим жёлтый miniISO):



Если бы инженеры Alpine, которые разрабатывали эту 305, читали эту ветку за последний месяц, думаю, они бы ржали.
