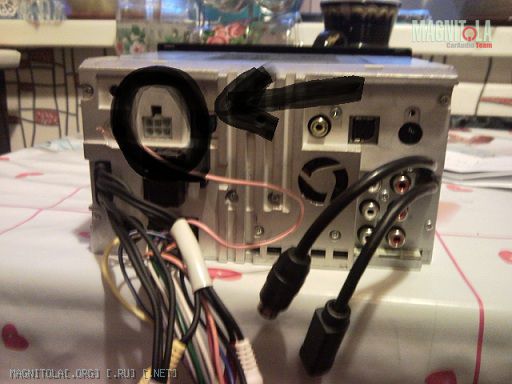

Подскажите пожалуйста распиновку разъёма REMOTE IN/OUT на ALPINE IVA 202-205-там где, судя по мануалу, провод оранжево-белый для активации функции камеры з/х. Спрашиваю т.к. штекера нет. Спасибо.Вложение 107450
Вид для печати
Подскажите пожалуйста распиновку разъёма REMOTE IN/OUT на ALPINE IVA 202-205-там где, судя по мануалу, провод оранжево-белый для активации функции камеры з/х. Спрашиваю т.к. штекера нет. Спасибо.Вложение 107450

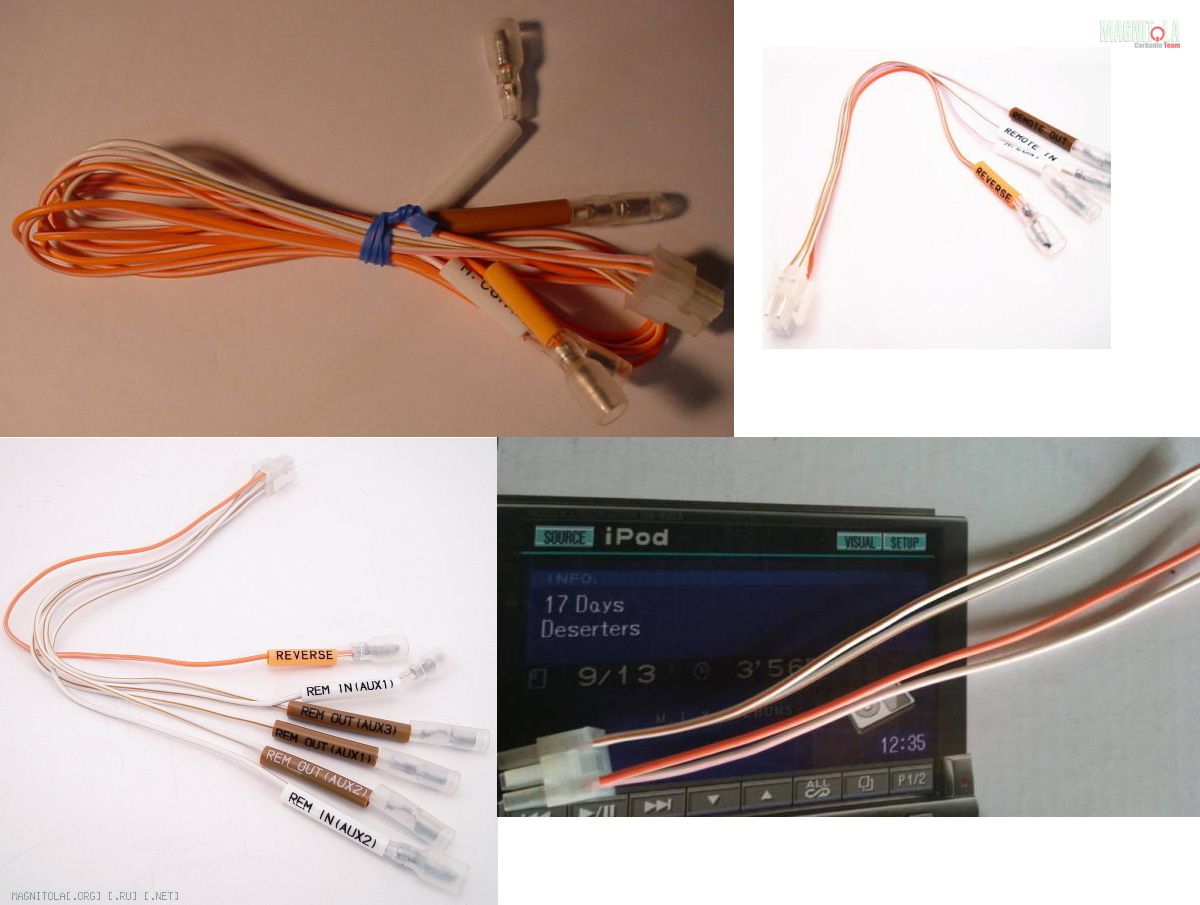

Собрал тебе фотографии штатных кабелей - по ним явно прослеживается положение всех контактов. Будь внимательнее (самая красивая фотка со всеми 6-ю пинами - не для IVA 202-205, просто не смотри на лишние провода), но если тебе только оранжево-белый (REVERSE) нужен - сразу видно где он.
Вложение 325408

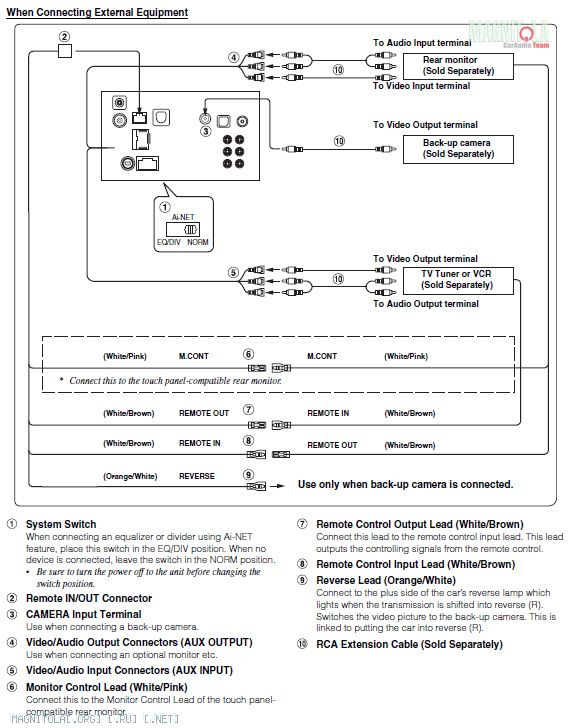

Цвета описаны тут:
Вложение 325406
Увидел. Большое спасибо.
решил поднять тему т.к тоже прикупил камеру к аналогичной магинтоле! если смотреть на первую фотку тыловой стороны мафона, то нужно подключить плюсовой провод заднего хода к верхнему левому контакту отмеченного разъма?
Да, если меня глаза спросонья не обманывают :)Цитата:
Сообщение от KorneL
да всё правильно подключил, работает:)
Подниму тему, вопрос тот-же. В теме не видно фоток, продублируйте кто-нибудь пожст
Все увидел, спасибо
Ребзя,всем привет!
Подскажите функцию оставшихся трёх проводочкоф??(первый сверху слева - камера,остальные три в этом разъёме.??) спасибо
Ребята распиновку рса для алпайна ива 106р не подскажите????
