Мой проект CarPC в Lexus RX300
Давно хотел установить компьютер в машину.
Автомобиль уже продан, новый владелец радуется карписи.
В январе 2010 года руки дошли до такого проекта.
Закончил только в июне - то некогда, то лень, то еще что-то...

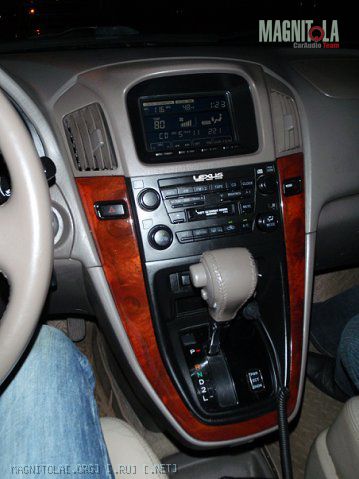

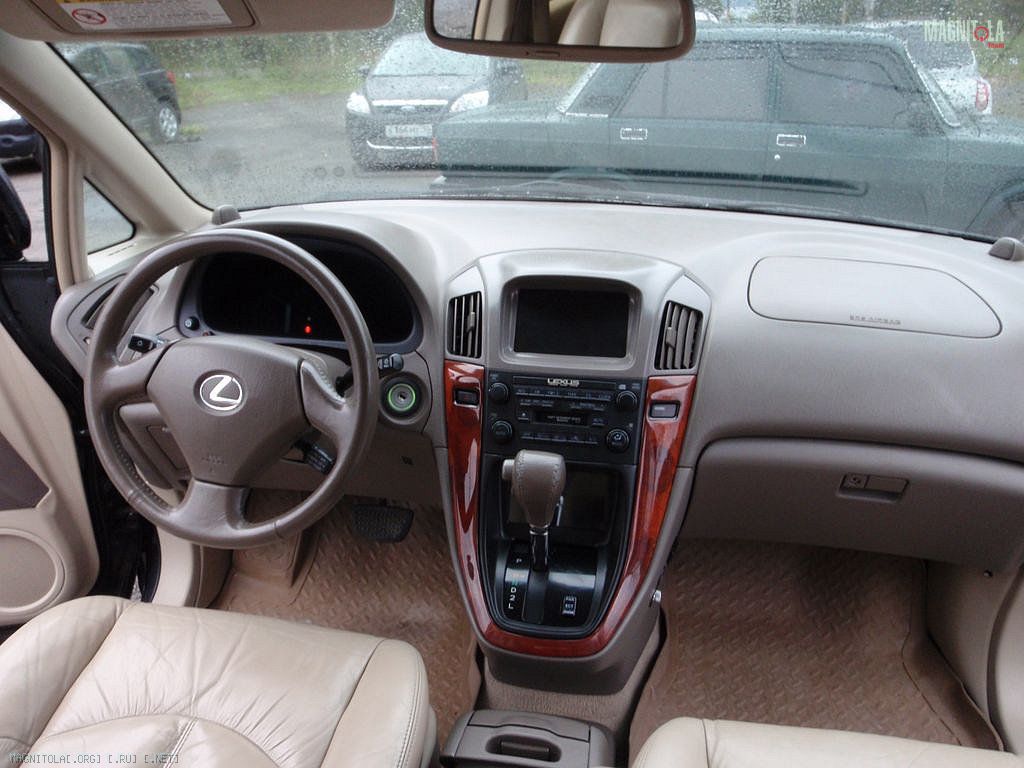

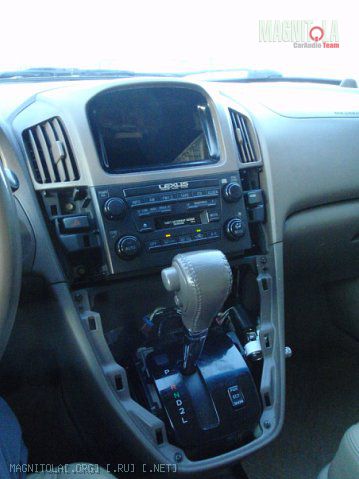

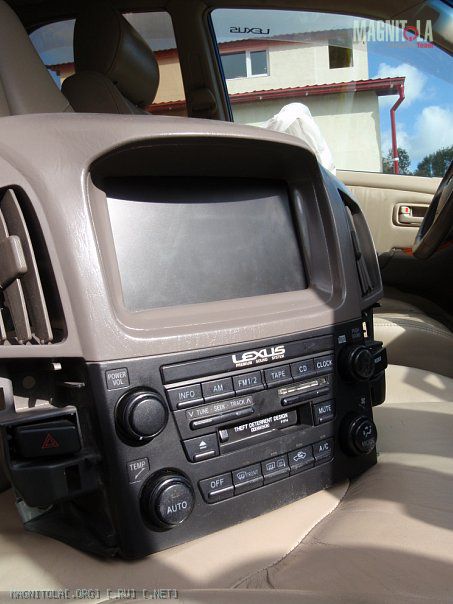

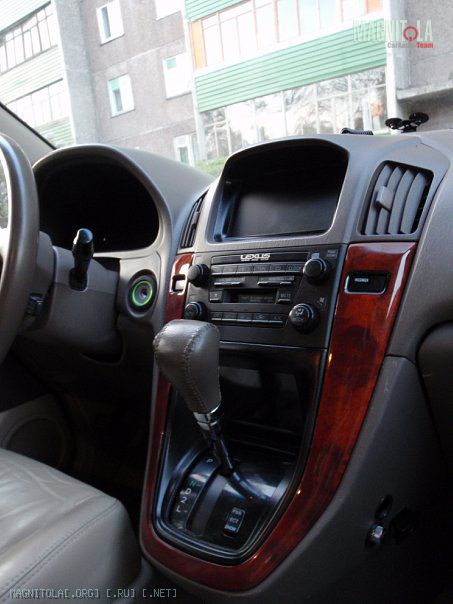

Авто: Lexus RX300 '2000 дорестайл, с "синим экраном", без навигации.

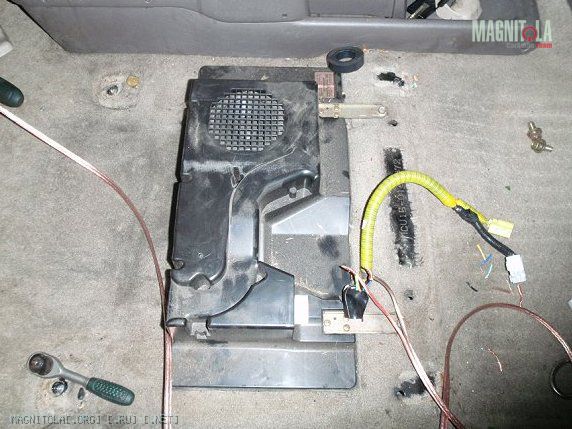

Аудио: голова штатная nakamichi CD, 6CD-Changer, усилитель, 2-х компонентный фронт 16см, однокомпонентный тыл, сабвуфер под пассажирским сидением.
Фронтальная акустика была заменена на DLS R6LE, саб был заменен на 10" PolkAudio (установлен в багажник), все через штатный усь.
Хотелось следующего:
- большой сенсорный экран
- навигация
- вай-фай для передачи данных с дома в машину (музыка, клипы)
- мп3 тоже хотелось периодически слушать
- ТВ
...то есть простой мультимедийный центр, только под управлением MS Windows.
Диагностику тоже хотелось, но с ней запара, также хотел отказаться от "синего экрана" - убрать и сделать управление климатом с сенсора - реально, но оооочень гиморно.
Для начала требовалось определиться с установкой компа.
Выбор остановил на бесхозном ноуте Asus eeePC-701/4G (Celeron-M 900Mhz/ 2Gb DDR-II RAM/ 4Gb SSD + 8Gb SD-HC Class 6/ 7" display 800x480pix)
Почему? для моих потребностей его хватает "за глаза и за уши", он компактен, занимает мало места.
Многие ставят системник на платформе mini-ITX в багажник, но зачем?
Изначально предполагалось место в бардачке, чтобы можно было если что отключить и унести домой.

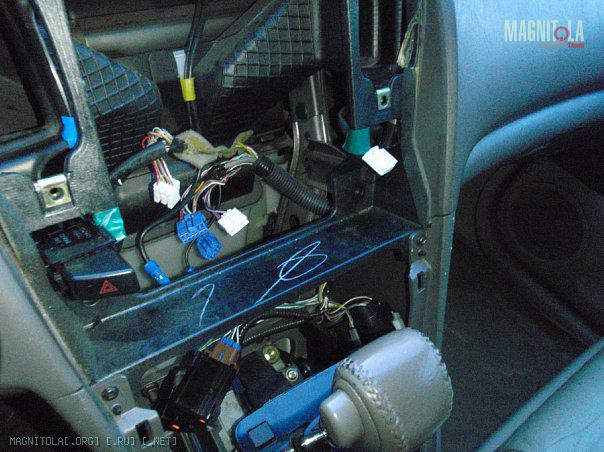

Выбор пал на центральную часть торпедо - места там предостаточно, и еще постоянно сухо и тепло.
Далее нужно было сделать следующее:

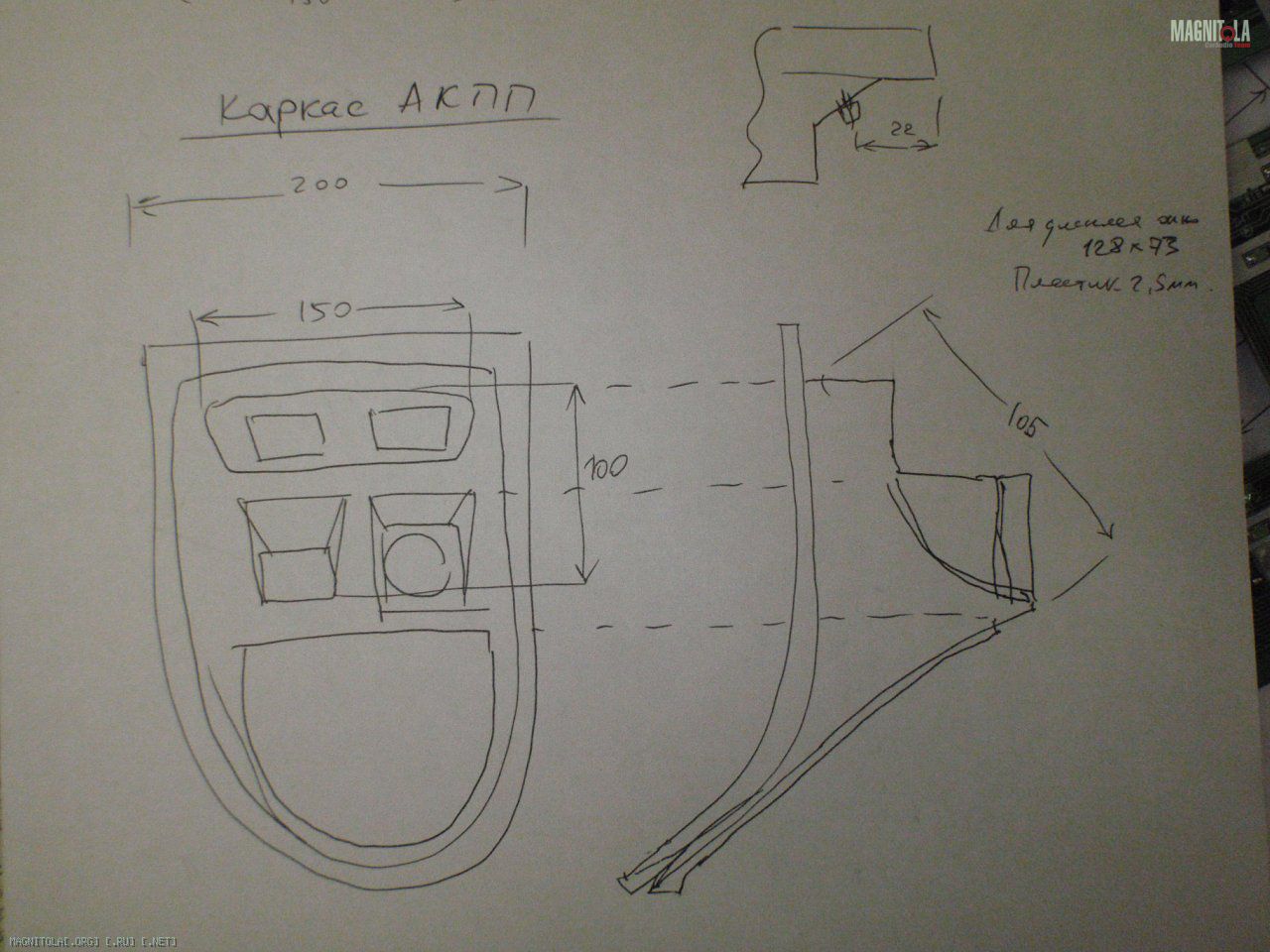

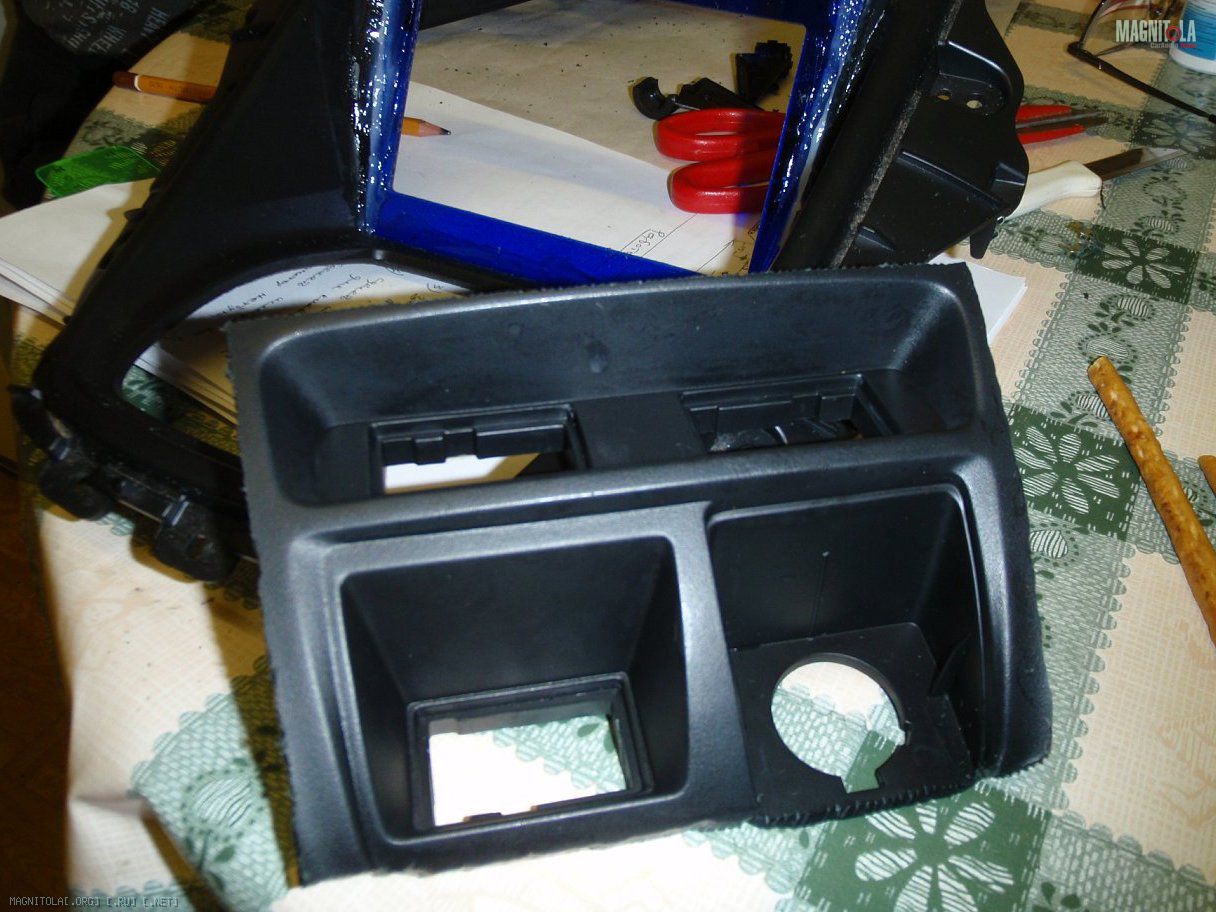

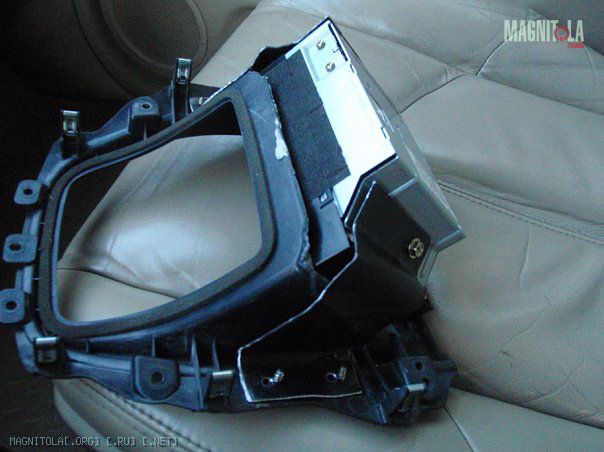

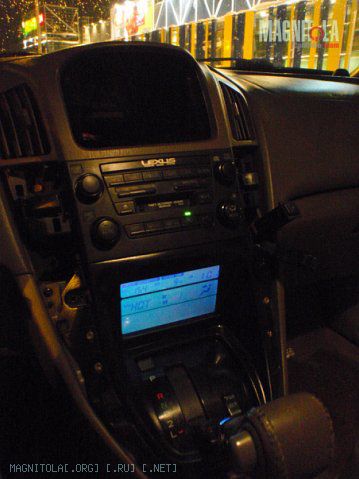

- переходная рамка для переноса "синяка" вниз, на место кнопок попогреев

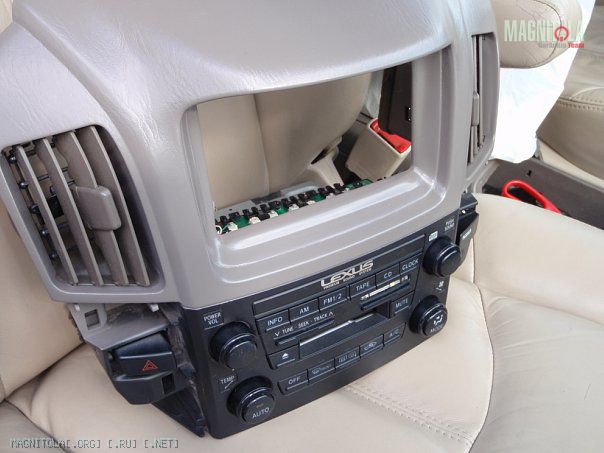

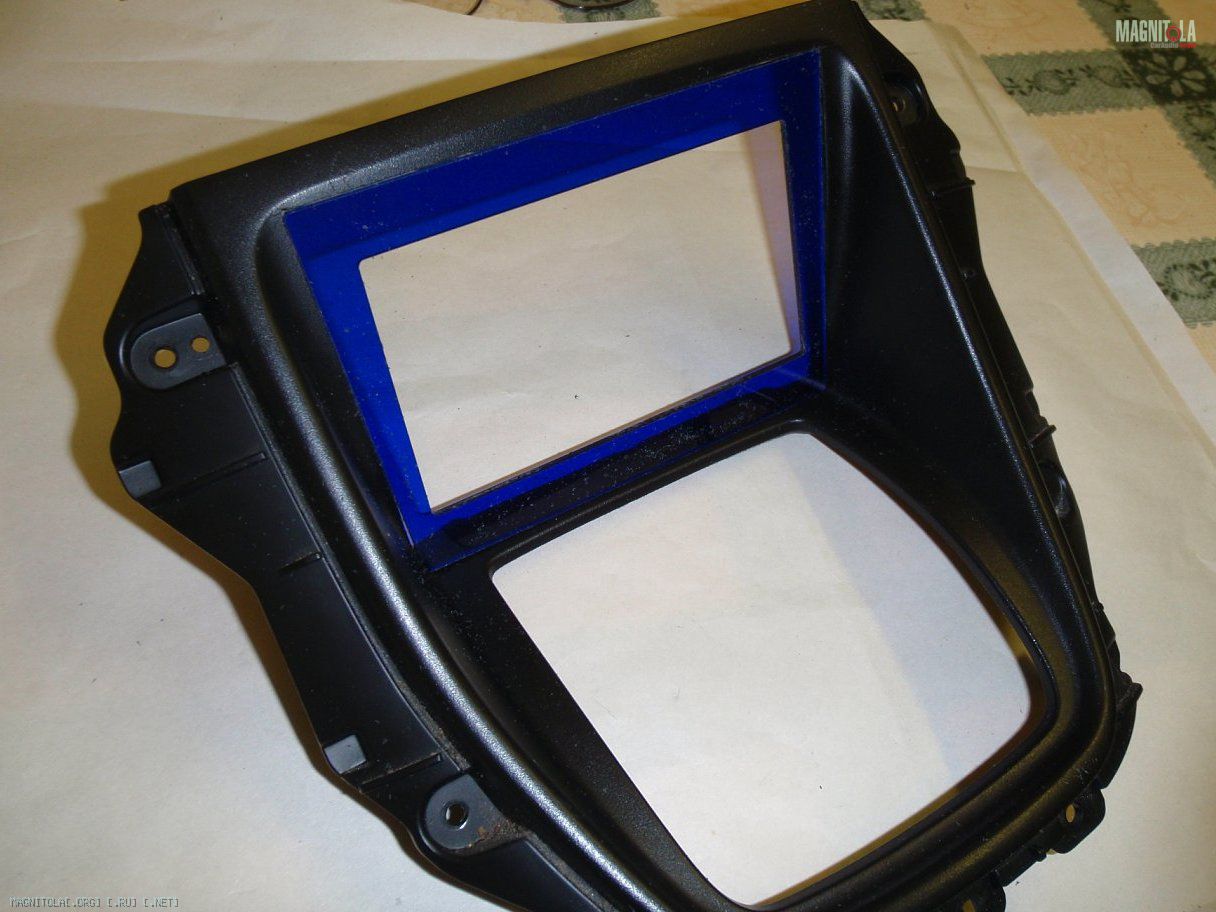

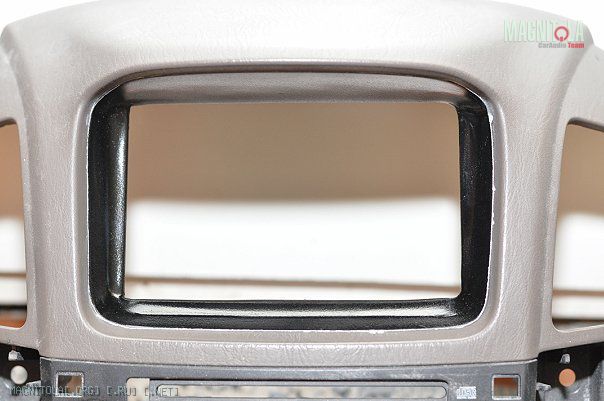

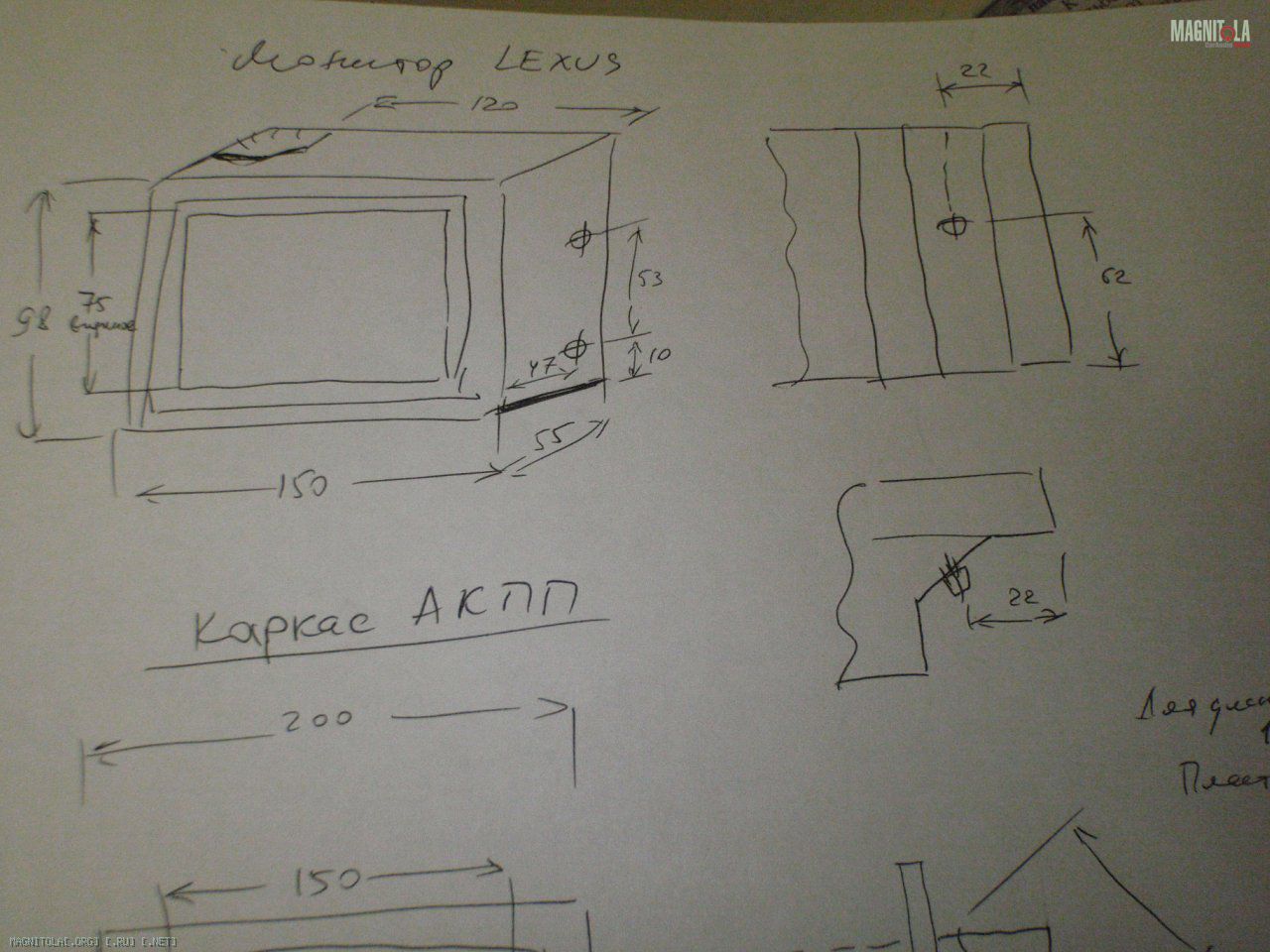

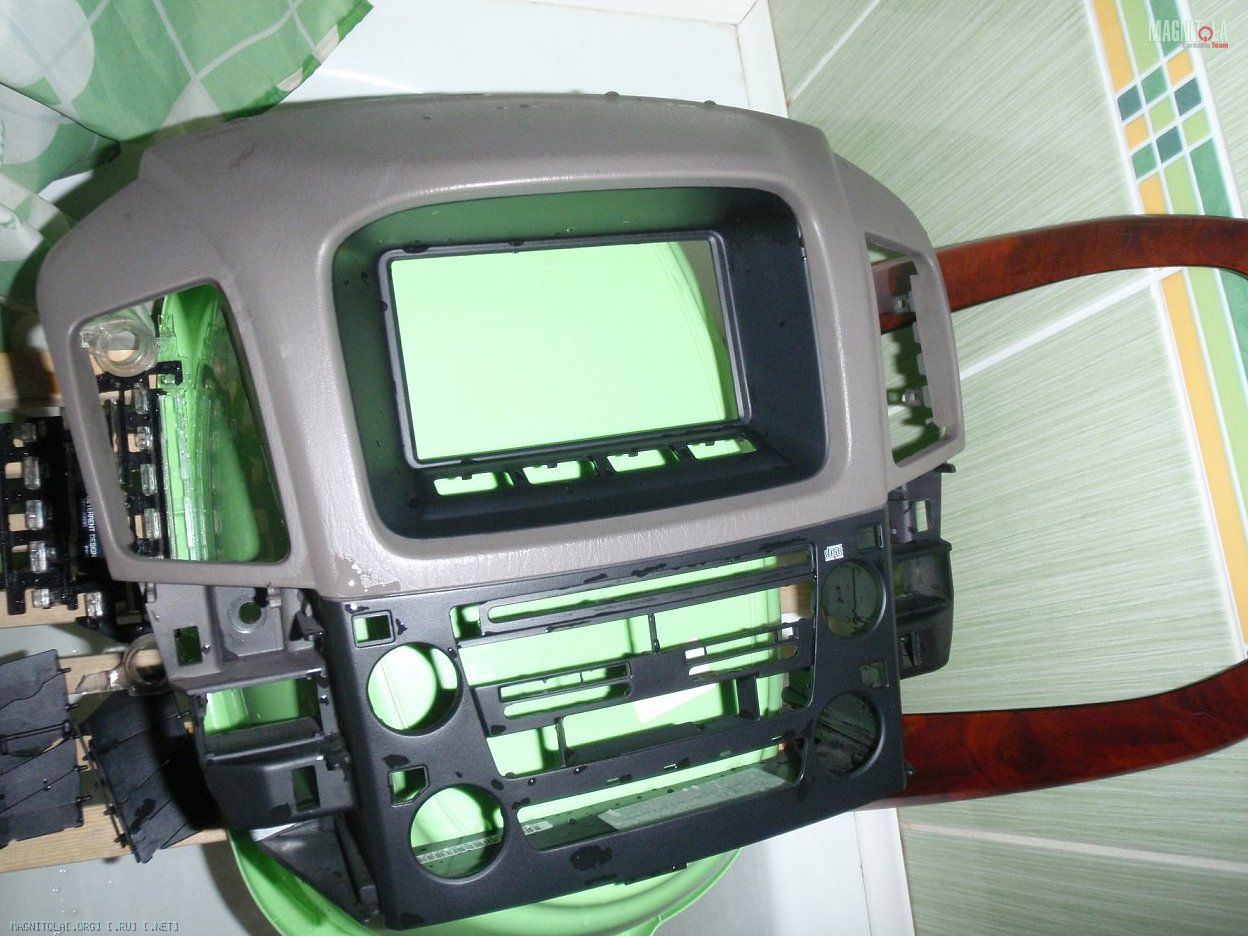

- переходная рамка для установки 7" экрана на место "синяка".
тут возникла проблема - кнопки управлением CD-чейнджером и радио нужно тоже куда-то переносить.
т.к. их было 8, сначала решил перенести в центральный бокс.
но потом решил оставить только кнопки переключения дисков - поиск радио осуществлялся другими кнопками ("вперед-назад" треки на CD).

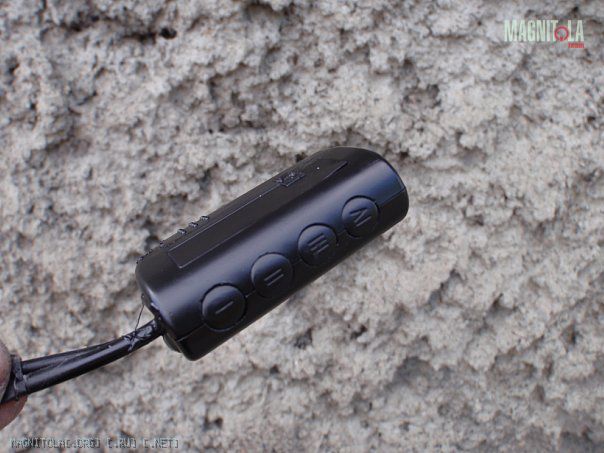

Взял брелок от старой сигналки (в моем случае Sherkhan-4), запаял кнопки на провода, и поместил его слева от руля для удобства.
Кнопок 3:
1) включение/выключение компа
2) поменять диск "вверх"
3) поменять диск "вниз"
Далее сделали AUX - снять звук можно было с предусилителя на кассету - "TAPE" - жмешь кнопку и включается звук с компа.
В данном случае приходится обманывать механизм кассеты - когда лехус "видит" что кассеты нет - "TAPE" даже не включить. Не нажимается и все тут.
Других вариантов нет - в Лехусе балансная проводка, аналога нет, только цифра.

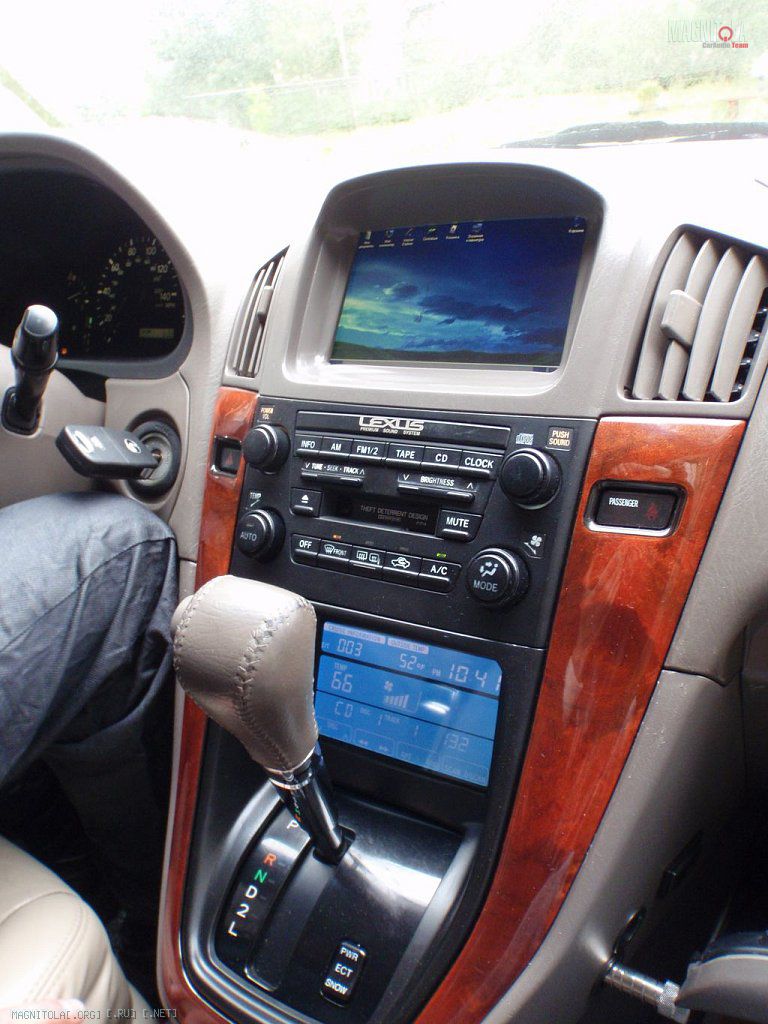

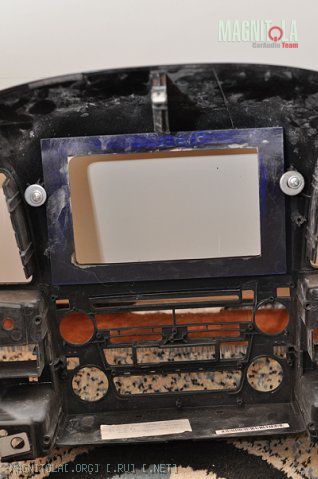

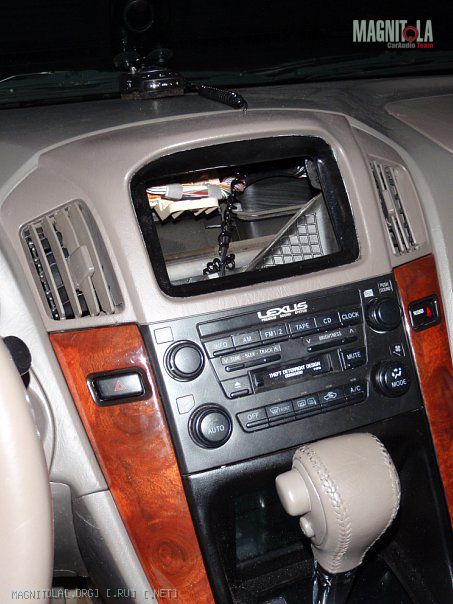

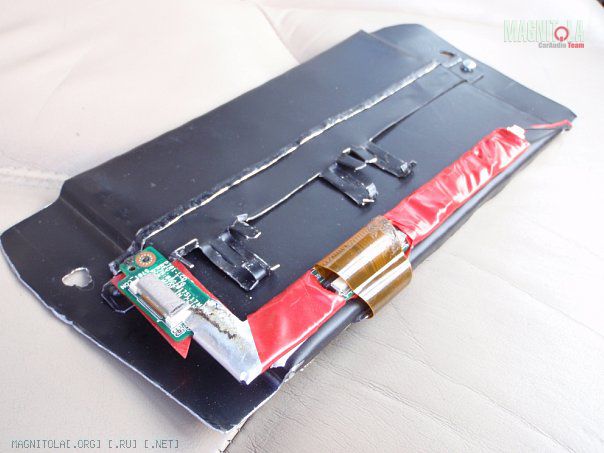

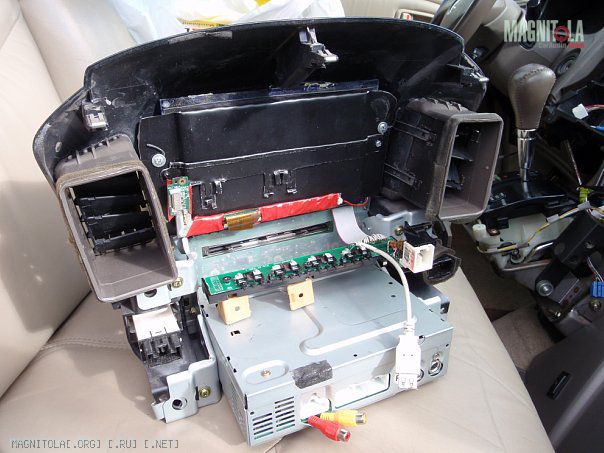

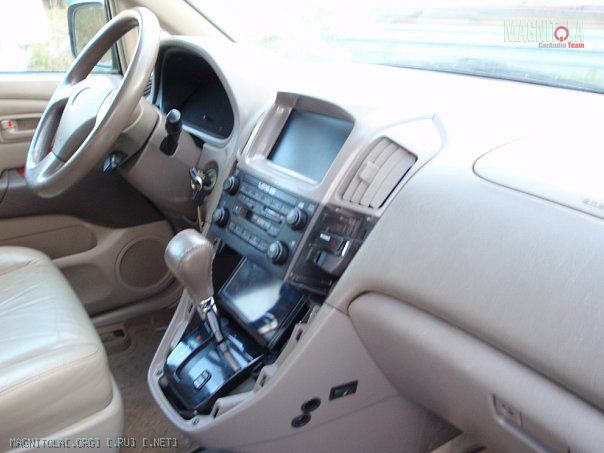

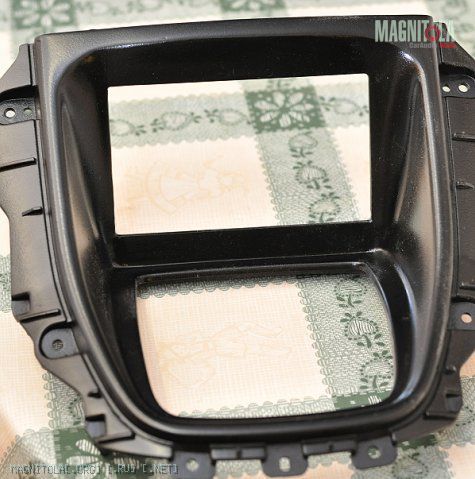

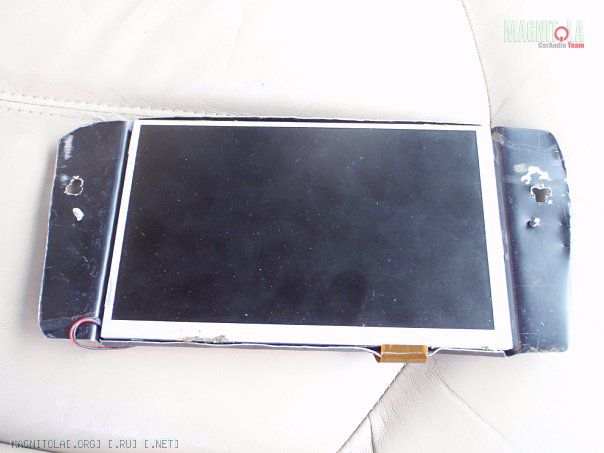

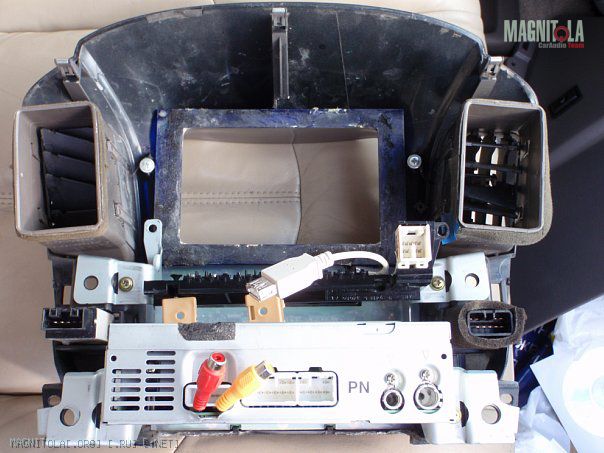

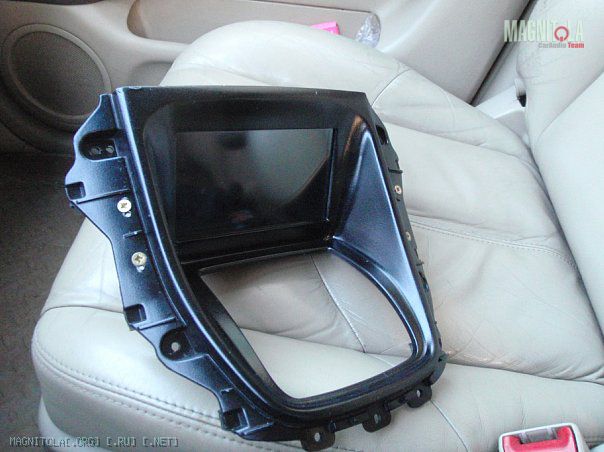

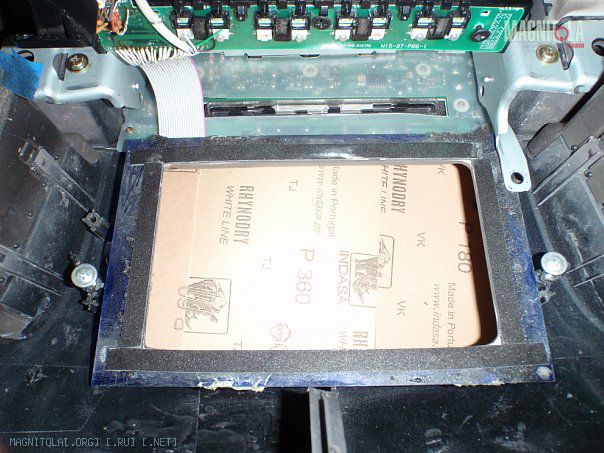

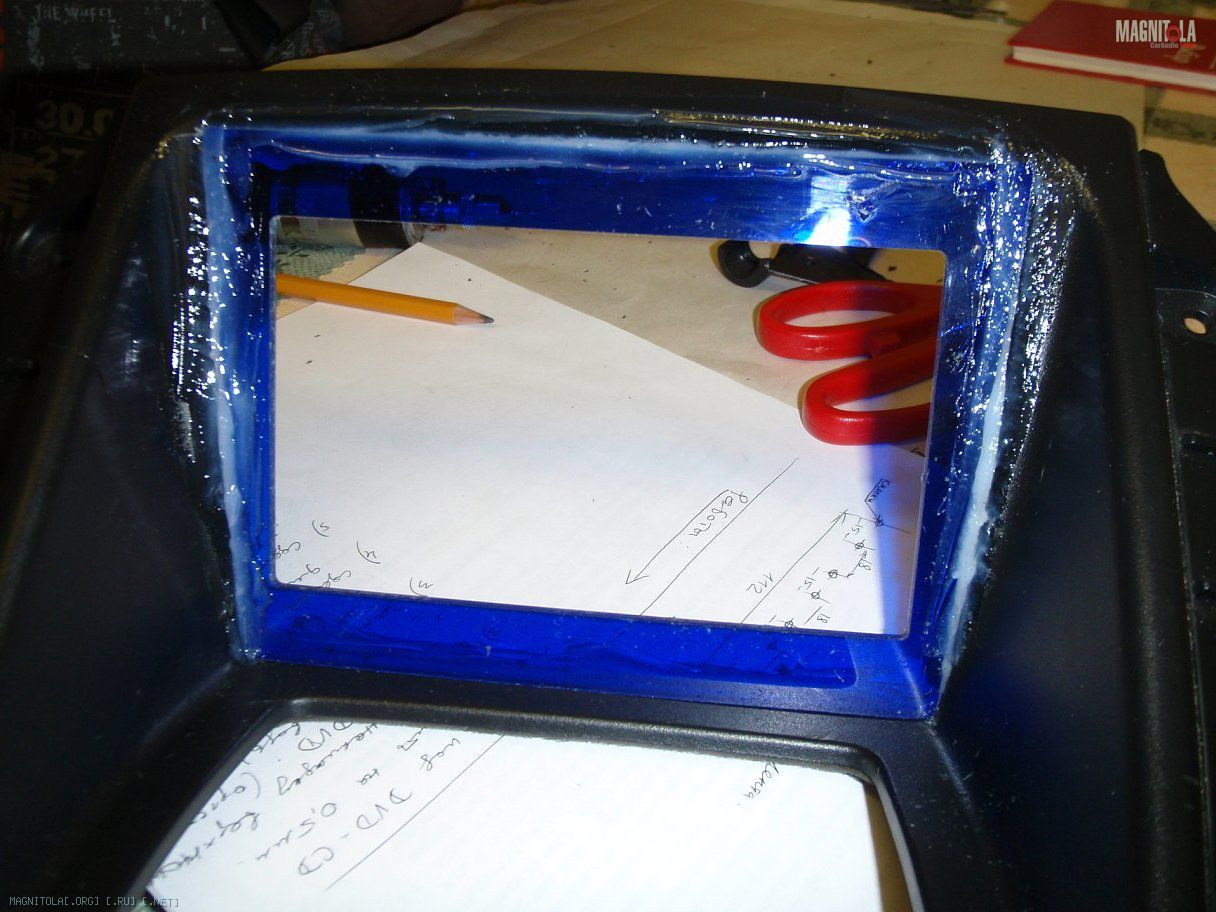

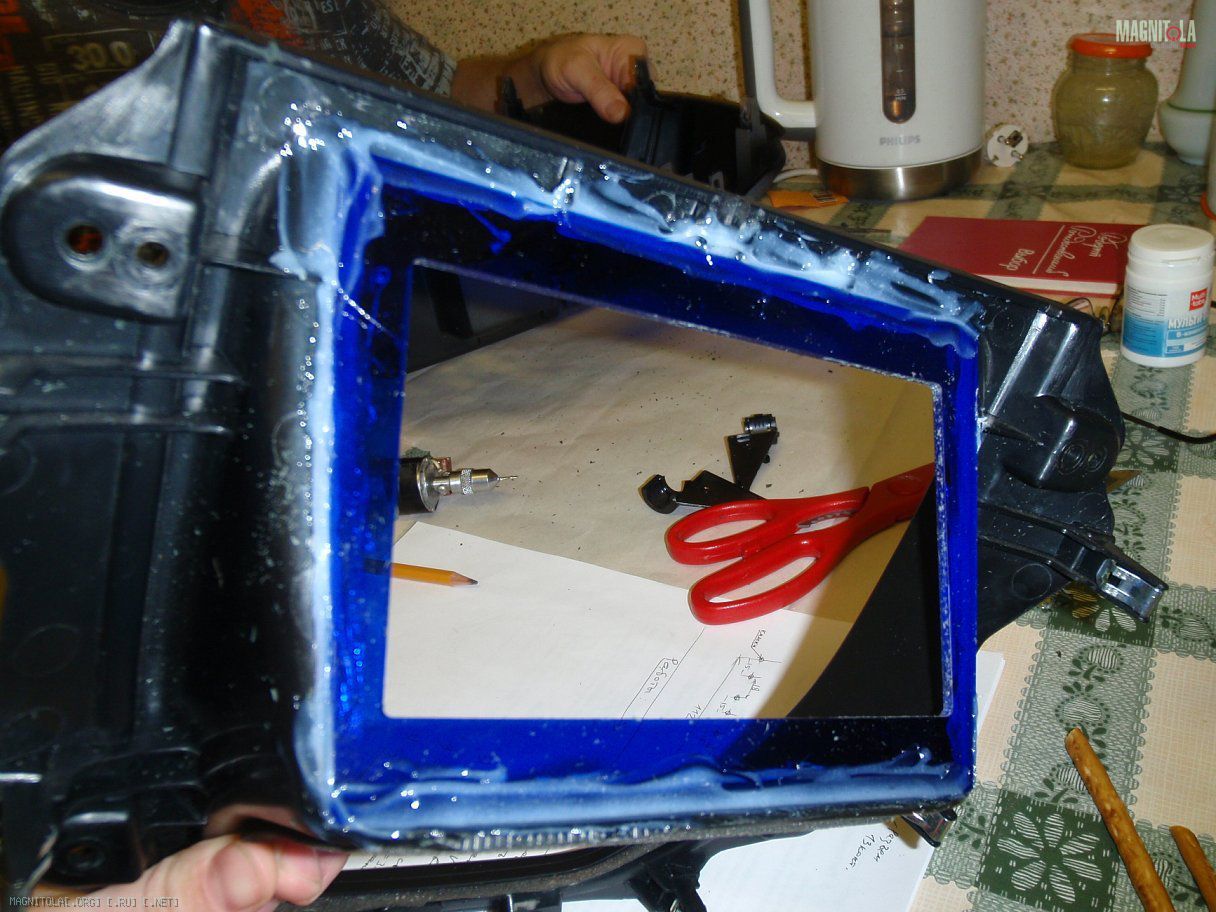

Далее - установка монитора 7" в одну рамку, "синяка" - в другую.

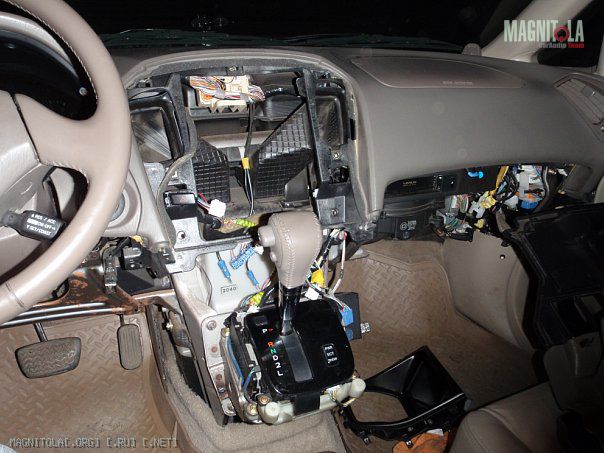

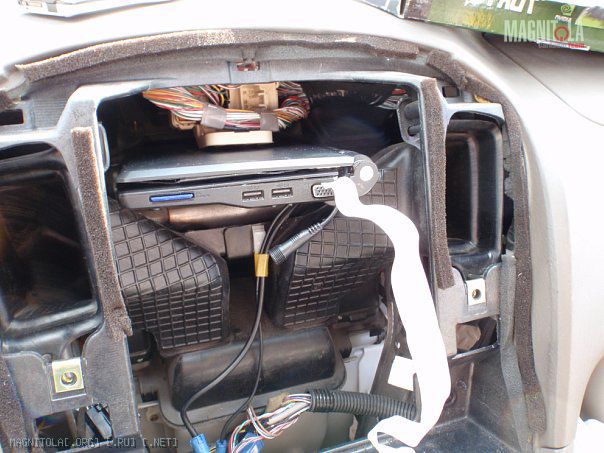

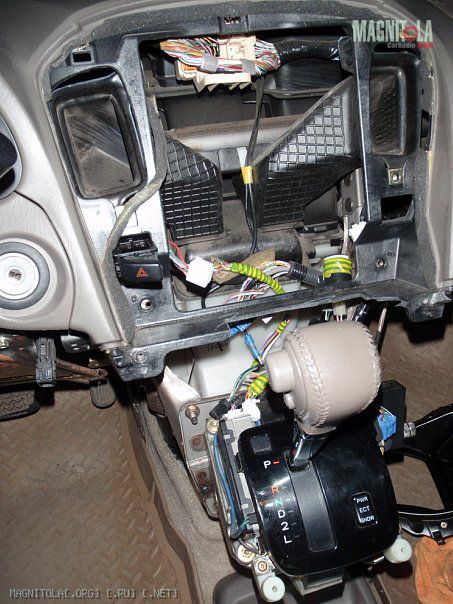

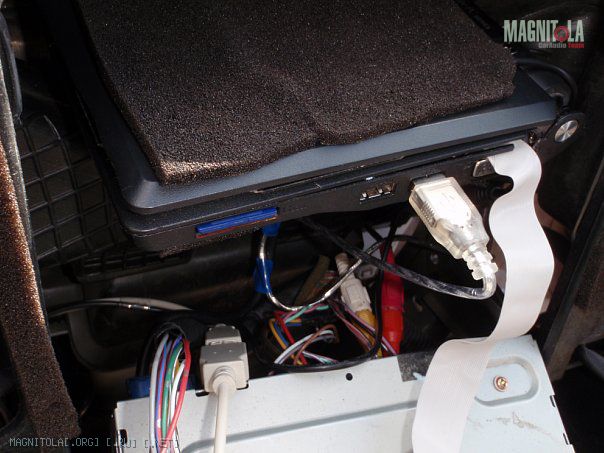

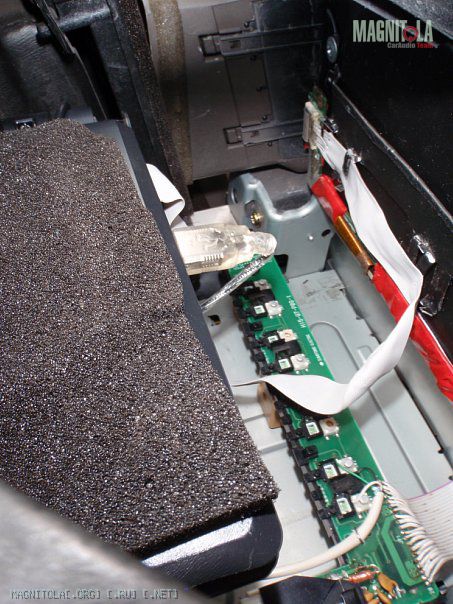

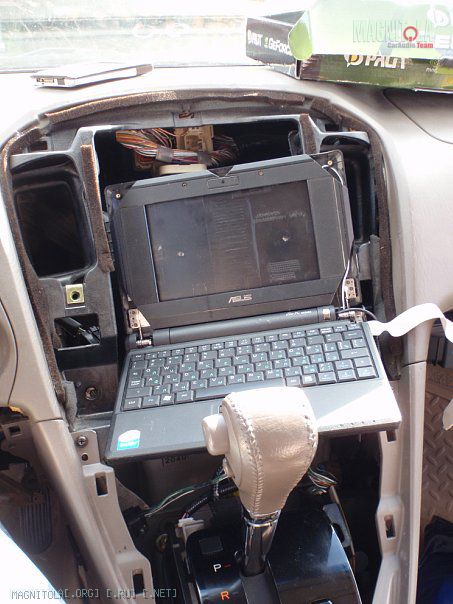

Компьютер ложится в аккурат на брусья безопасности внутри самой торпедо.
Обмотал шумкой и улучшил охлаждение.

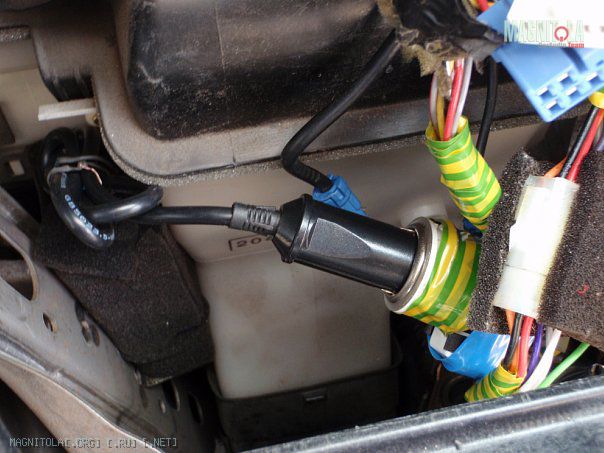

прикуривателя спереди больше нет - я не курю - зачем он мне? Теперь в него постоянно включен блок питания на 9V (универсальный 12->9V).

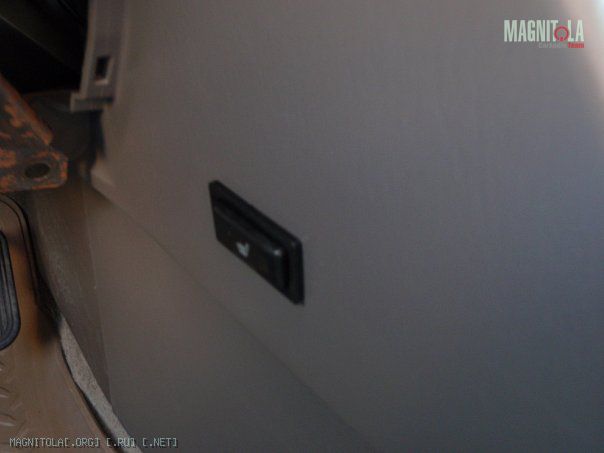

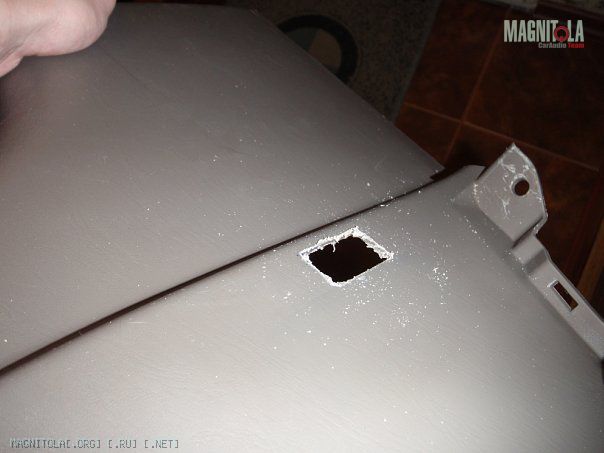

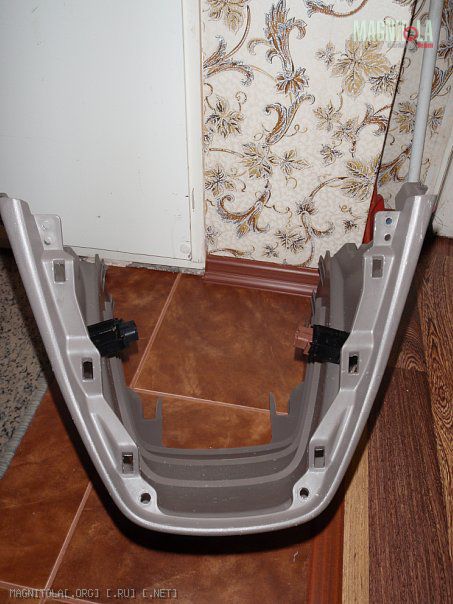

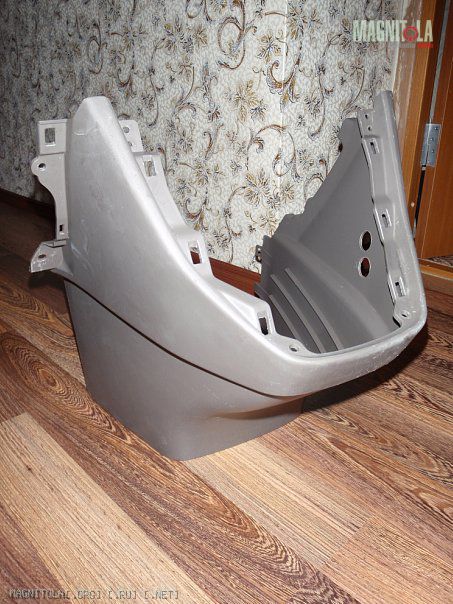

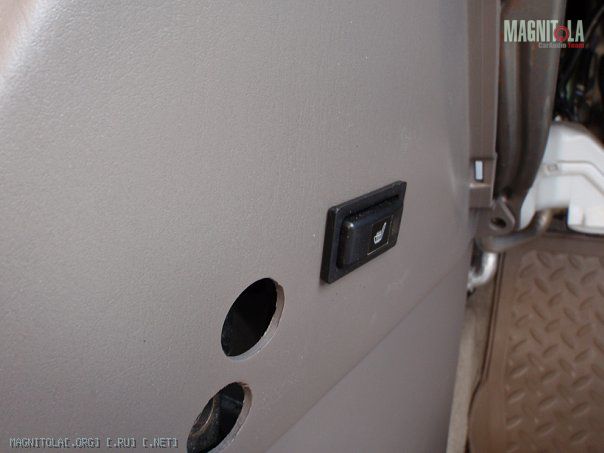

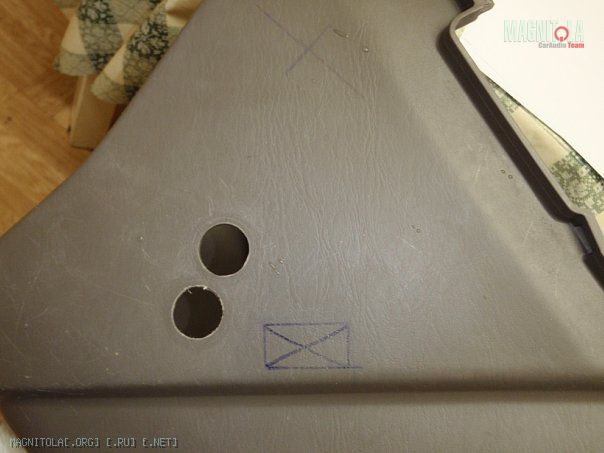

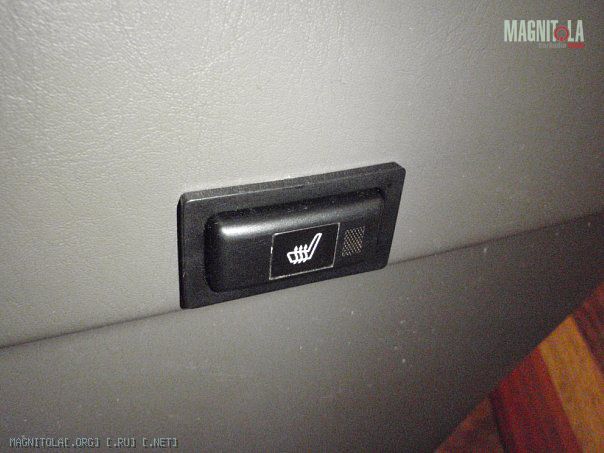

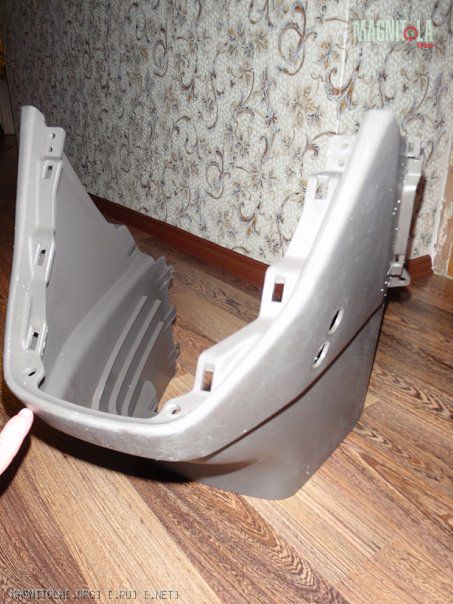

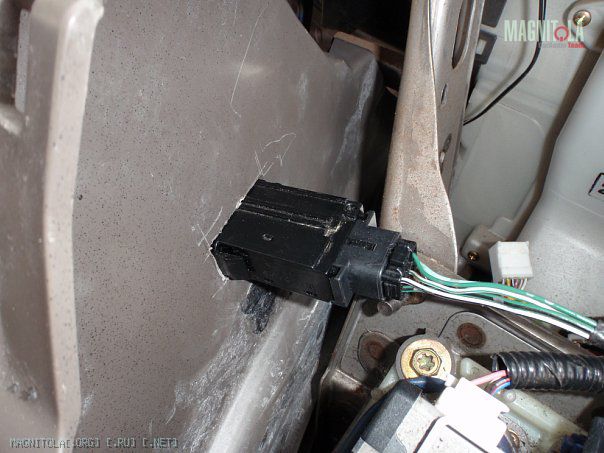

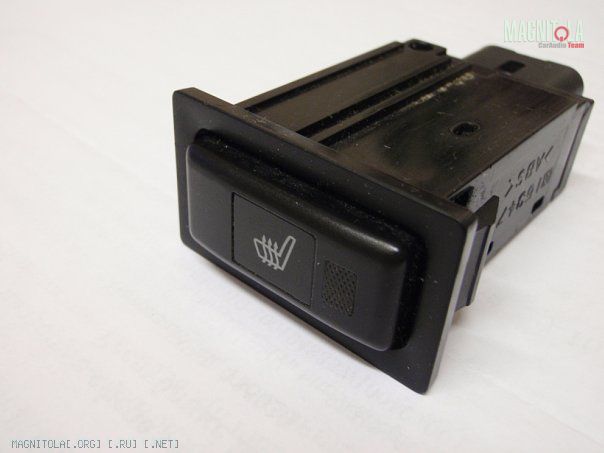

Кнопки попогреев переехали по краям центральной консоли - провода удлинять не пришлось, а пластик я хотел обновить - была царапина справа, в ногах пассажира, заодно и покрасил в цвет торпедо.

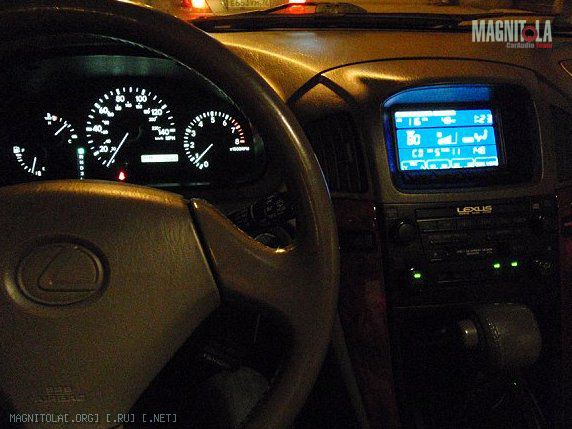

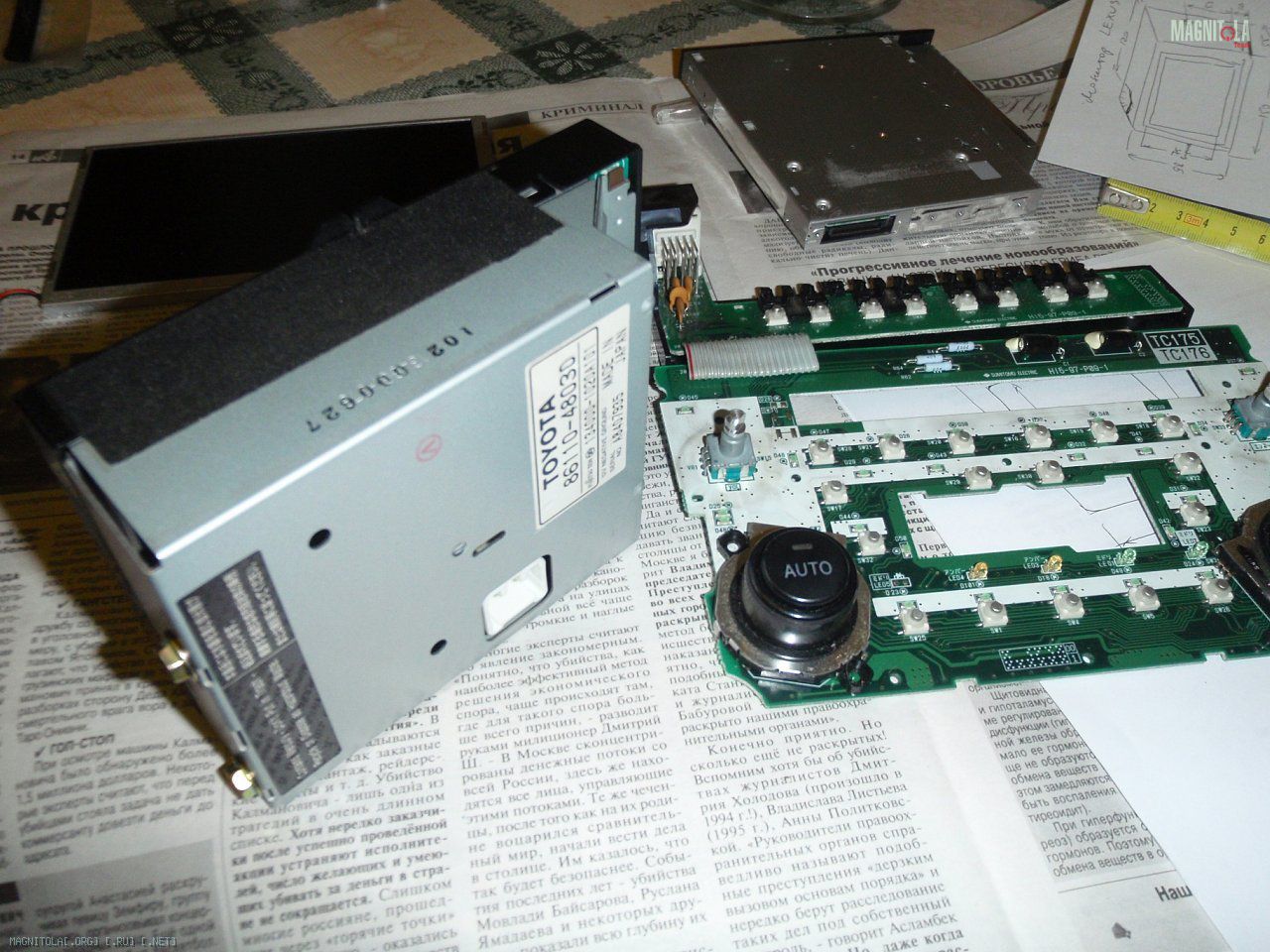

Подсветка кнопок - целиком светодиодная, штатные зеленые светодиоды заменил на белые - под цвет оптитронной шкалы приборов - намного гармоничнее.

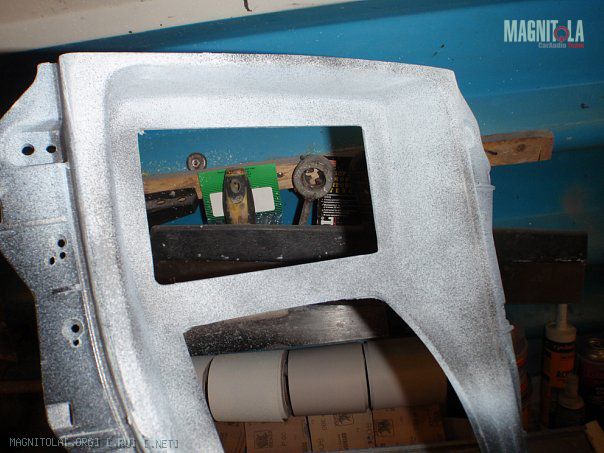

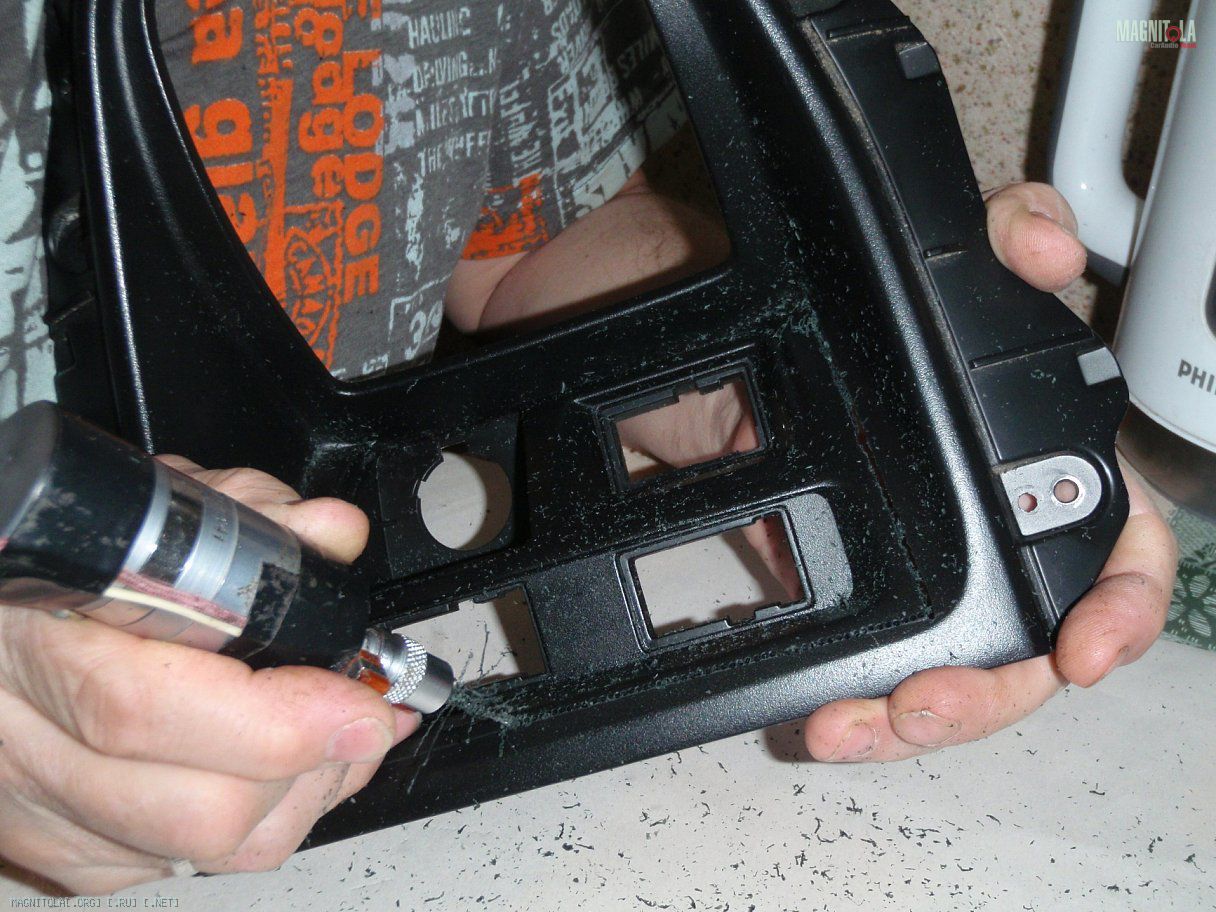

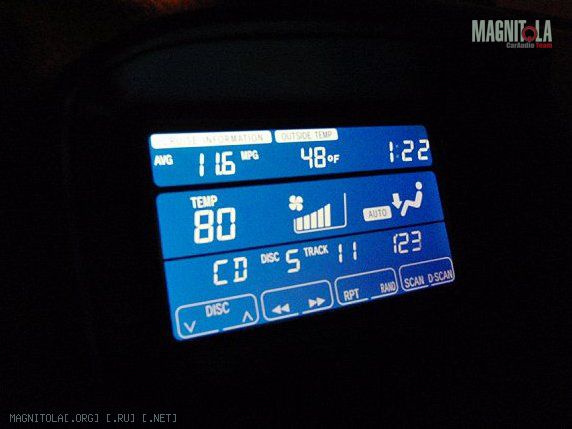

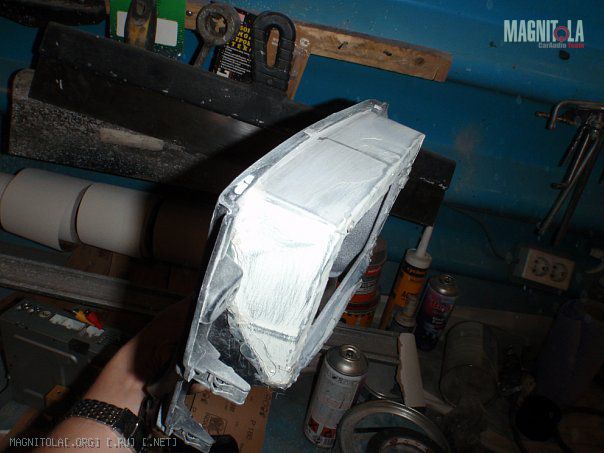

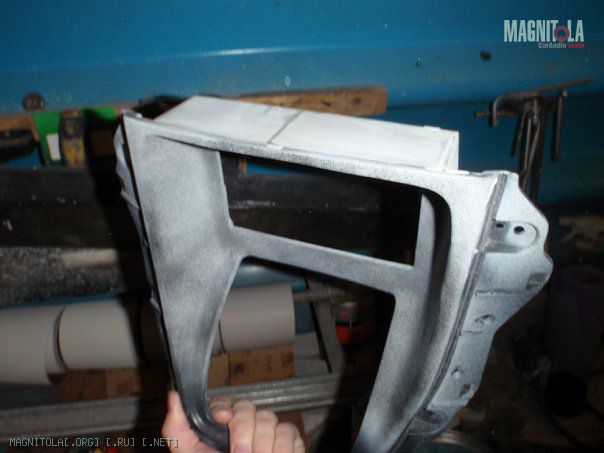

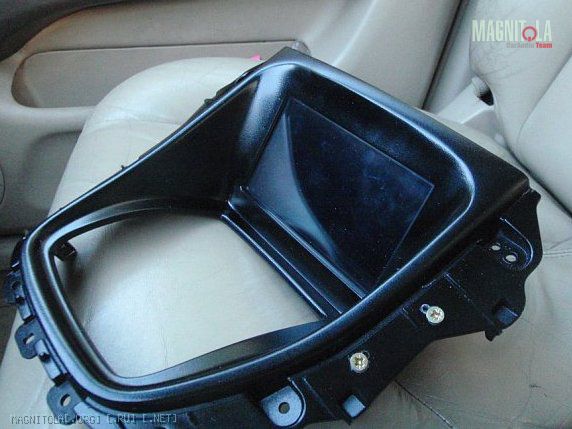

Рамки я переделывал 2 раза - т.к. "синий экран" - транслективный - т.е. работает только под прямым углом (под другим не видно), то пришлось изощриться - внизу-то места мало))

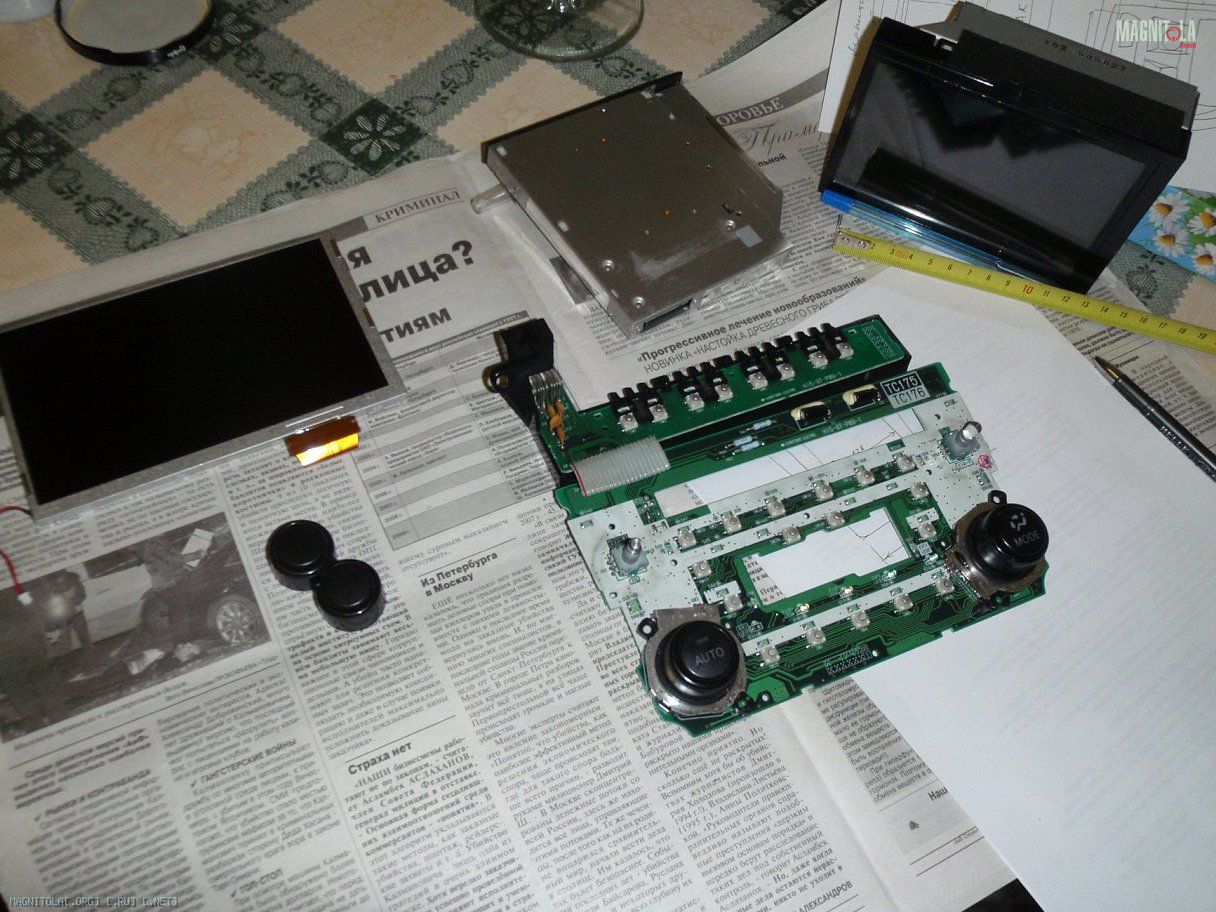

Колодка на шлейфе под моник шириной 25мм - тоже пришлось попотеть над пайкой.
ТВ-тюнер - внешний.

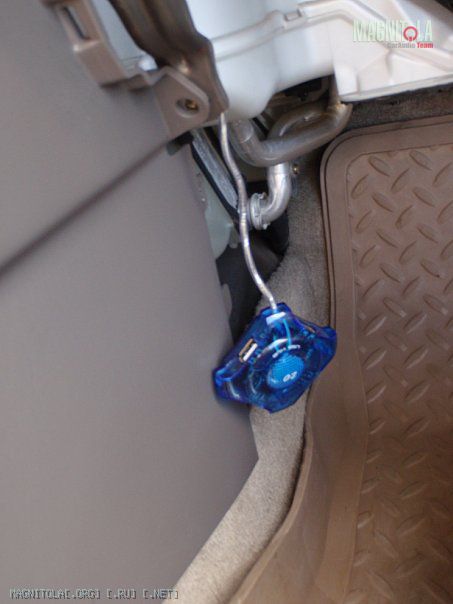

GPS - через USB.
мышь, клава - беспроводные, через USB.
Bluetooth адаптер оказался невостребованным.
А теперь самое сложное.
Т.к. мы используем ноутбук, а не обычный ПК, то есть проблема.

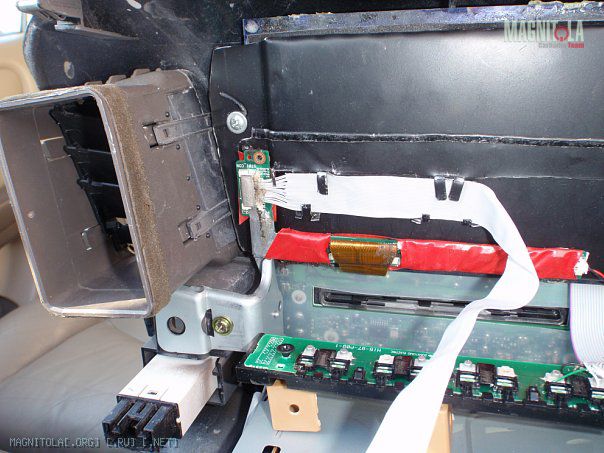

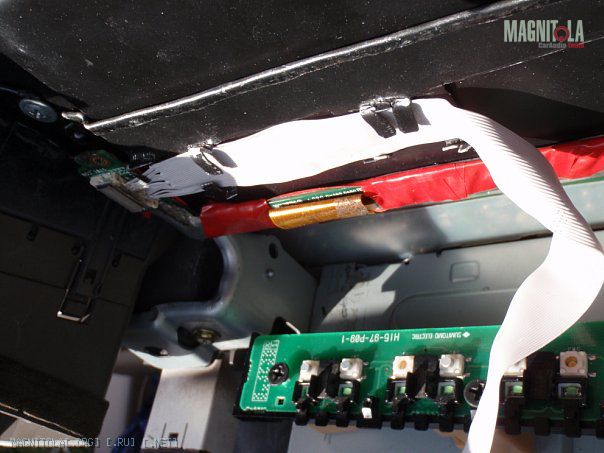

Между экраном ноута и "системничком" идет шлейф.

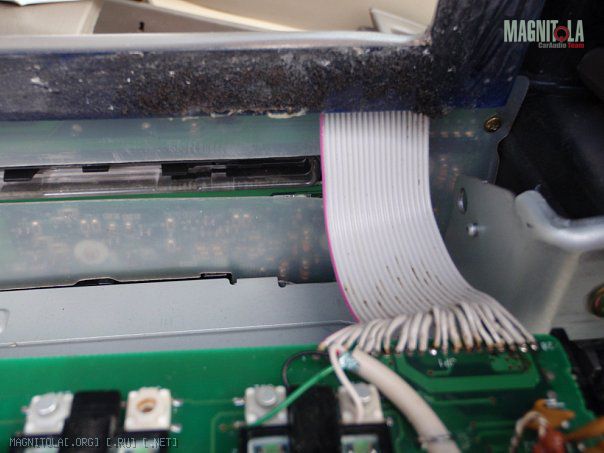

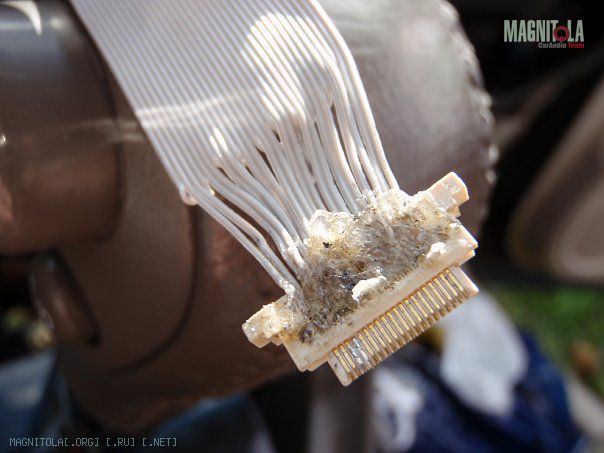

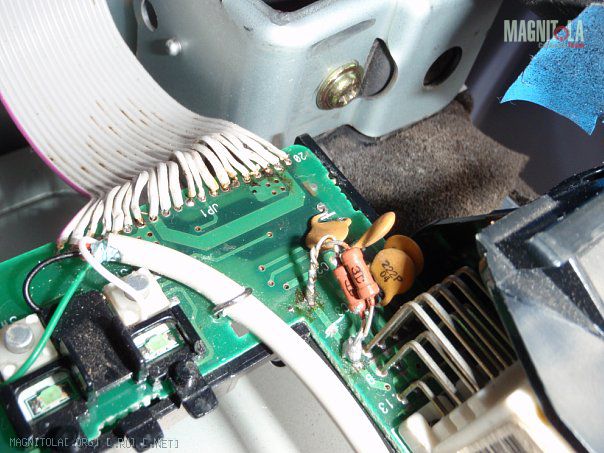

Его сложно удлинить без проблем. Нам на помощь пришел обычный IDE шлейф на 40 контактов.
Жилы использовали 1-через-1 по принципу "данные-заземление".
Помех нет.
До этого перепробовали целую кучу кабелей - бесполезно - все в шумах было.
Почему не отдельный сенсорный моник, тот же Lilliput?
Потому что тут ноут - каждый раз при включении придется переключать на внешний моник и без разницы, есть ли в нем его штатный экран или нет.
На сам экран была приобретена 7" сенсорная рамка, подключается через оыбчный USB.

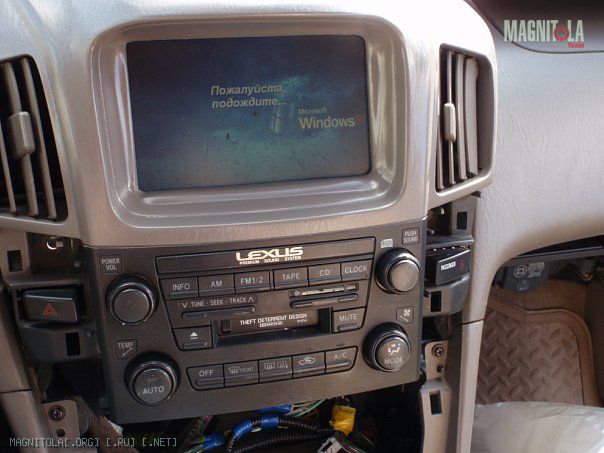

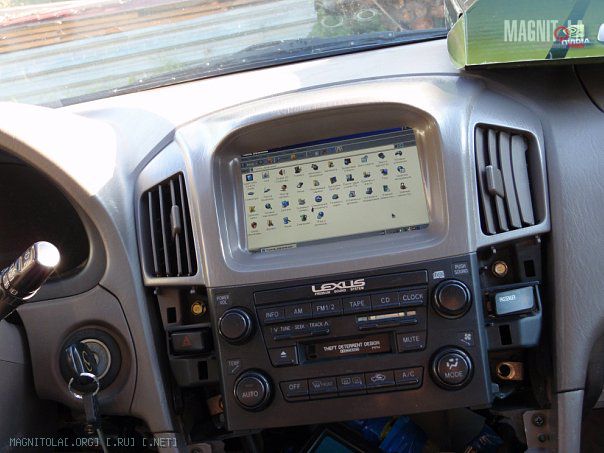

Ну далее все собиарется, заранее устанавливается Windows - даже наклейку наклеил на торпедо :) по приколу))
настраиваем софт...

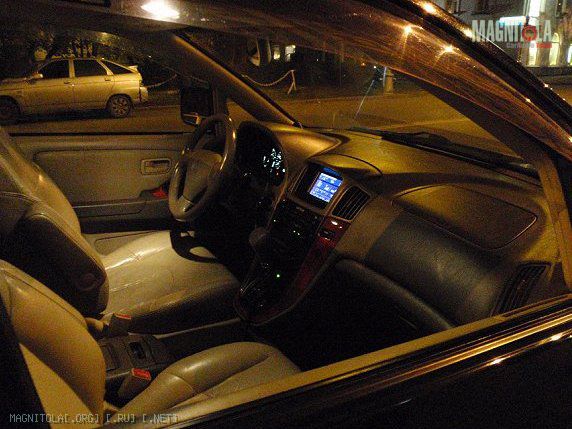

...и.... вуаля! запускаем и радуемся.
Если у кого есть вопросы - спрашивайте. с радостью отвечу на них и помогу.
Фотки по возможности выложу все.
Вложение 121163Вложение 121195Вложение 121227Вложение 121178Вложение 121210Вложение 121193Вложение 121225Вложение 121176Вложение 121208Вложение 121191Вложение 121223Вложение 121174Вложение 121206Вложение 121189Вложение 121221Вложение 121172Вложение 121204Вложение 121187Вложение 121219Вложение 121170Вложение 121202Вложение 121185Вложение 121217Вложение 121168Вложение 121200Вложение 121232Вложение 121183Вложение 121215Вложение 121166Вложение 121198Вложение 121230Вложение 121181Вложение 121213Вложение 121164Вложение 121196Вложение 121228Вложение 121179Вложение 121211Вложение 121194Вложение 121226Вложение 121177Вложение 121209Вложение 121192Вложение 121224Вложение 121175Вложение 121207Вложение 121190Вложение 121222Вложение 121173Вложение 121205Вложение 121188Вложение 121220Вложение 121171Вложение 121203Вложение 121186Вложение 121218Вложение 121169Вложение 121201Вложение 121233Вложение 121184Вложение 121216Вложение 121167Вложение 121199Вложение 121231Вложение 121182Вложение 121214Вложение 121165Вложение 121197Вложение 121229Вложение 121180Вложение 121212
Re: Мой проект CarPC в Lexus RX300
и тишина настала...
никому даж не интересно?)
Re: Мой проект CarPC в Lexus RX300
Нет слов!
А почему не использовал мини системник и не убрал его под передние сиденье например? От чего музыка - звук играет и как?
Re: Мой проект CarPC в Lexus RX300
спасибо :)
под сиденьем места нема и хотел туда положить активный саб от mjuDimension.
звук играет как с CD, разницы нет :)
обычный выход со встроенной звучки на ноуте ;)
Re: Мой проект CarPC в Lexus RX300
Под задним сиденим есть место в замен штатного уся
Re: Мой проект CarPC в Lexus RX300
есть, но я не хотел заморачиваться тянуть провода.
Re: Мой проект CarPC в Lexus RX300
Молодец, золотые руки, побольше бы нам таких. У меня тоже rx300, но с другой магнитолой. Коричневый экран.
Re: Мой проект CarPC в Lexus RX300
Цитата:
Сообщение от
gozeff Далее сделали AUX - снять звук можно было с предусилителя на кассету - "TAPE" - жмешь кнопку и включается звук с компа.
про вот это можно попродробнее? Как и что перепаивать припаивать? Вообщем как AUX сделать?
---------- Сообщение добавлено 13.09.2016 в 16:26 ----------
gozeff, Привет можешь подробно рассказать о своём проекте "Мой проект CarPC в Lexus RX300", конкретно интересует "Далее сделали AUX - снять звук можно было с предусилителя на кассету - "TAPE" - жмешь кнопку и включается звук с компа." Как?
