Строю CarPC на основе Onkyo WAVIO SE-200PCI LTD 7.1
Имеем в машине КарПС,
Прикупил Hi-END звуковую карту Onkyo WAVIO SE-200PCI LTD 7.1

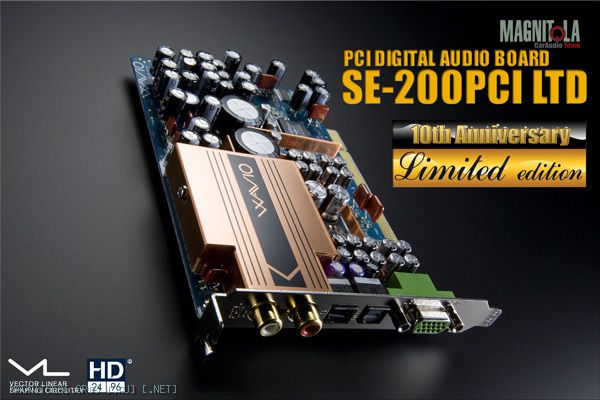

Вложение 239356
Сердцем звуковой карты является хорошо всем известный процессор VIA Envy24HT, а лёгкими - высококлассный цифроаналоговый преобразователь Wolfson WM8740 DAC, что позволило для аналогового тракта добиться соотношения сигналшум в 115dB при поддержке HD Audio - 24bit/192kHz. Вторая особенность - наличие на плате мощного аналогового усилителя с поддержкой технологии VLSC circuit (Vector Linear Shaping Circuitry) - активного фильтра, отсекающего любые цифровые шумы, присущие звуку, прошедшему конвертирование из аналога в цифру и обратно, а также наводки и помехи.

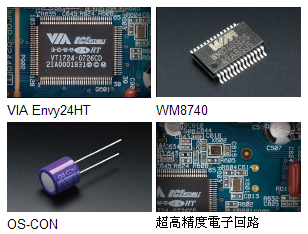

Вложение 239358
Дизайном печатной платы предусмотрен медный экран между правым и левым каналами усилителя, что позволяет добиться чистейшего звука как при использовании 2-хканальных аккустических систем, так и на 7.1 колонках.

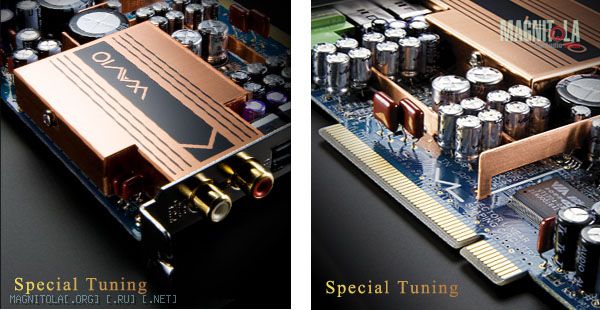

Вложение 239360
В системе питания звуковой карты применены высококачественные конденсаторы OS-CON, а ритм работы электрическим элементам задаёт сверхточный кварцевый генератор.
Вложение 239362
Торговая марка ONKYO
Сигнал/шум 115 дБ (2ch ANALOG OUT)
Частотная характеристика 0,3 Гц ~ 88 кГц (2ch ANALOG OUT, +0 / -3 дБ)
Цифровой вход 32, 44.1, 48, 88.2, 96 кГц
Цифровой выход 32, 44.1, 48, 88.2, 96, 176.4, 192 кГц
Использование среды Используемый слот: PCI (версия 2.1 и выше)
ОС: Windows 2000 Professional (SP3 и выше) / XP (SP1 и выше) / Vista / 7
Процессор: Intel Pentium ® III 800MH (2000/XP), 1 ГГц или более (Vista/7)
Память: 128 МБ или более (2000/XP), 1 ГБ или более (Vista/7)
Другое: CD-ROM привод (для установки программного обеспечения)
Входы ANALOG IN х 2 (стерео RCA, внутреннее подключение)
MIC IN х 1 (φ3.5mm / моно)
DIGITAL IN х 1 (оптический)
Выходы 2-канальный аналоговый выход ※ 2 х 1 (стерео RCA)
DIGITAL OUT x 1 (оптический выход)
7,1-канальный аналоговый выход (Front L/R and Center, Surround L/R, Surround Back L/R and Subwoofer)
Комплект поставки карта SE-200PCI LTD, стерео RCA кабель (0,8 м), многоканальный переходник, оптический кабель (1 м), установочный CD-ROM диск, руководство пользователя, карточка покупателя, гарантия производителя
Размеры карты 22 x 121 x 163 мм
Масса карты около 200 г

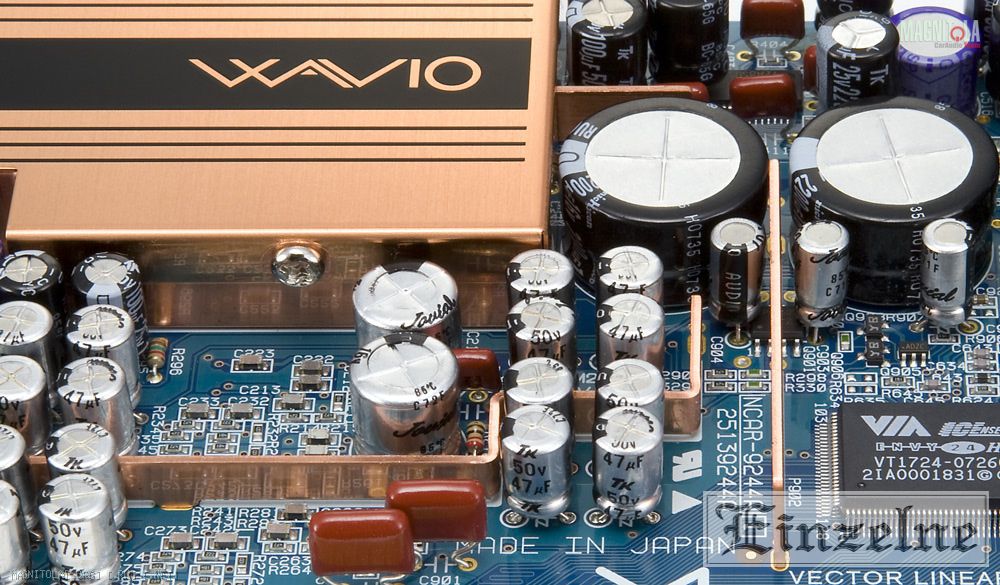

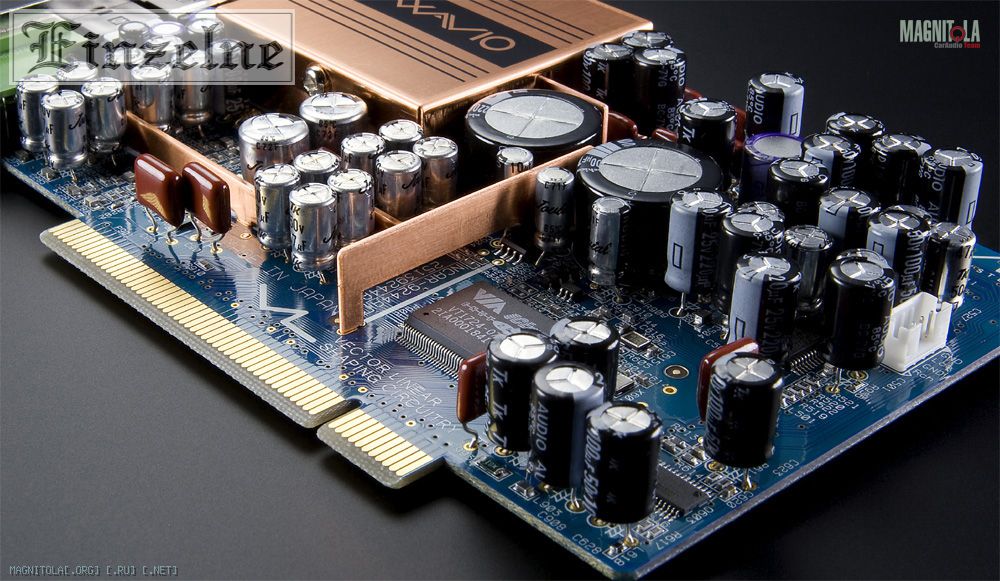

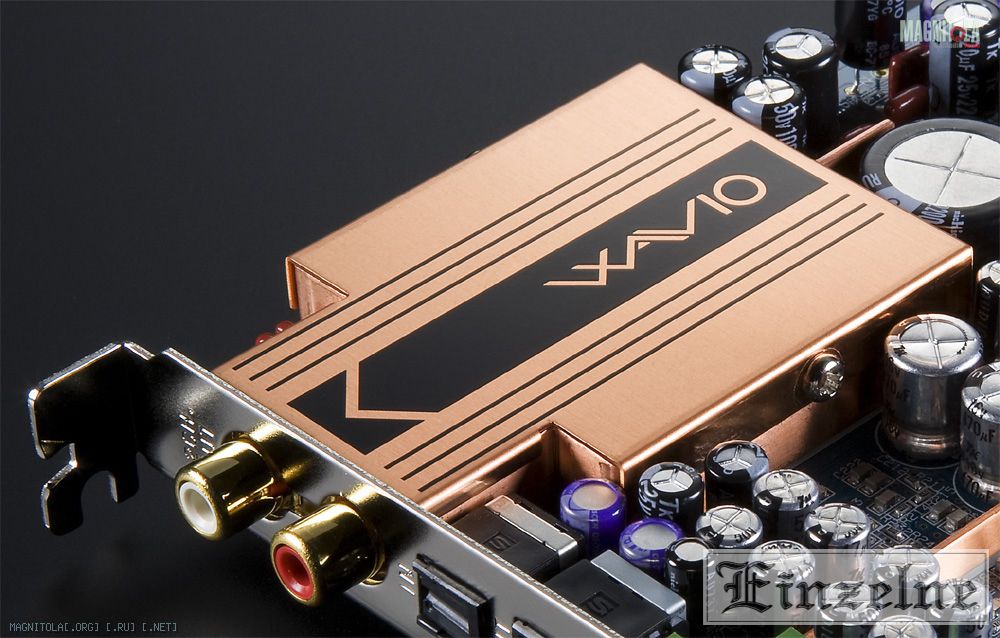

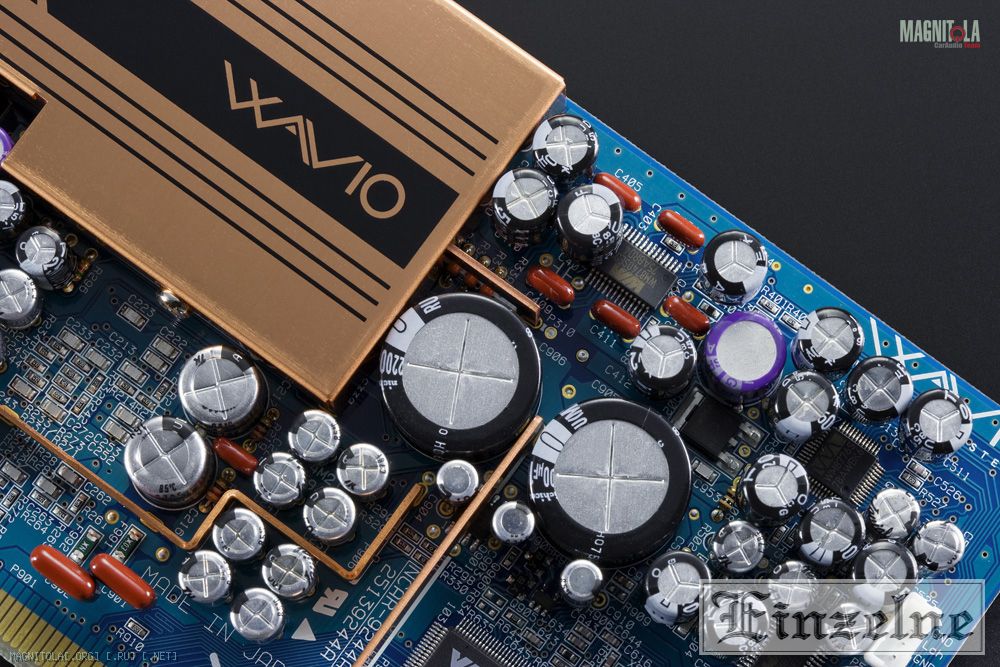

Вложение 239364 Вложение 239366 Вложение 239368 Вложение 239370
Как ее правильно подключать? Через усилок? или напрямую к колонкам? Через оптику или поканально?

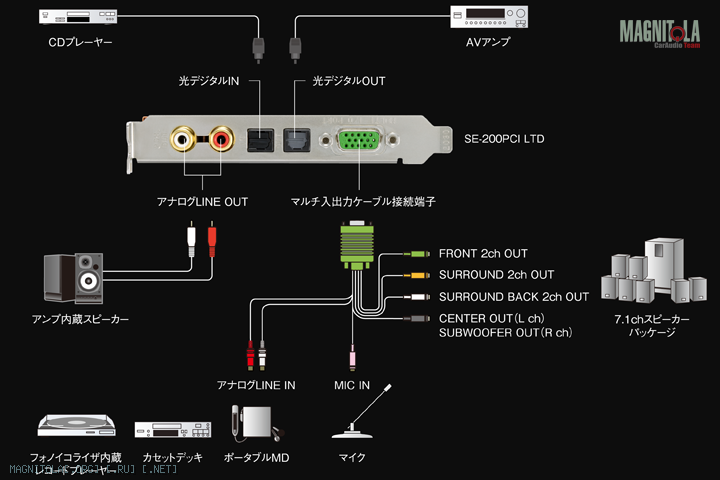

Вложение 239346
вот тут как бы ком порт делит сигнал на перед середину зад и буфер, как правильно подключать надо будет? почему в перед идет 1 канал... ;) вообщем я что то запутался , подскажите)
Re: Строю CarPC на основе Onkyo WAVIO SE-200PCI LTD 7.1
Цитата:
Сообщение от
MASTAKILLA Как ее правильно подключать?
Цитата:
Сообщение от
MASTAKILLA Выходы 2-канальный аналоговый выход ※ 2 х 1 (стерео RCA)
DIGITAL OUT x 1 (оптический выход)
7,1-канальный аналоговый выход (Front L/R and Center, Surround L/R, Surround Back L/R and Subwoofer)
В данном случае усилитель или ГУ , которое имеет линейный вход AUX .
Цитата:
Сообщение от
MASTAKILLA Через оптику или поканально?
Это зависит от того, что будет дальше звуковой карты.
Вопрос :
Цитата:
Сообщение от
MASTAKILLA или напрямую к колонкам?
Цитата:
Сообщение от
MASTAKILLA Через оптику
Хотя бы представлял ? :)
Re: Строю CarPC на основе Onkyo WAVIO SE-200PCI LTD 7.1
хоттабыч, блин , сейчас попробую поделиться мыслями! ;))
Значит от звуковой идет деление на каналы, пока подключаю фронт: беру канал что идет на фронт от звуковухи и провод RCA который в конце делиться на 2 mini джека и втыкаю в два канала усилка ;) Но что то не понимаю, почему на звуковой не сделали 2 независимых канала для фронта.. ;)))
Re: Строю CarPC на основе Onkyo WAVIO SE-200PCI LTD 7.1
Цитата:
Сообщение от
MASTAKILLA сейчас попробую поделиться мыслями!
Не принял дележку ))) Не понимаю ничего :
Цитата:
Сообщение от
MASTAKILLA почему на звуковой не сделали 2 независимых канала для фронта.
Тебе только это нужно ? Со срезом низких частот ?
Далее : нужно систему описать всю, какие компоненты есть или планируются, иначе говорить не о чем )
Цитата:
Сообщение от
MASTAKILLA Выходы 2-канальный аналоговый выход ※ 2 х 1 (стерео RCA)
Это же можно на фронт.
Re: Строю CarPC на основе Onkyo WAVIO SE-200PCI LTD 7.1
p.s. я понимаю что оптика мне не нужна, так как она должна на проц идти, а проц я подключать не хочу, так как и эта звуковая должна нормально справиться, если ее поканально подключить, но меня смущает что провод на фронт один, а пишут что якобы внутри 2, как подключать с усилком такое чудо, параллельные миры прям какие то ;))))))
---------- Сообщение добавлено 13.06.2012 в 20:48 ----------
хоттабы,у меня сейчас CarPC , усилок 5канальный блаупункт, колонки штатные БМВшные ;)
---------- Сообщение добавлено 13.06.2012 в 20:49 ----------
я боюсь что я буду недопонят :laugh1: не бросай меня хаттаб :)
Re: Строю CarPC на основе Onkyo WAVIO SE-200PCI LTD 7.1
Цитата:
Сообщение от
MASTAKILLA но меня смущает что провод на фронт один, а пишут что якобы внутри 2
Последняя картинка - выходы RCA , красный и белый )
Цитата:
Сообщение от
MASTAKILLA усилок 5канальный блаупункт, колонки штатные БМВшные
карта заточена под более, ну ладно ..
Цитата:
Сообщение от
MASTAKILLA не бросай меня хаттаб
Брошу ))) Читай мануал к карте )
Re: Строю CarPC на основе Onkyo WAVIO SE-200PCI LTD 7.1
Добрый старик, хорошо фронт я подключу на два канала что красный и белы на картинке, а что делать с задней акустикой? по идеи для нее же тоже должно быть 2 канал(право и левая сторона) :) И зачем тогда этот Com разветвитель на 7.1?:) По идеи мне через него же надо подключать ;)
Ты не смотри на мои колонки и усилок, все это поменяется, сейчас хочется понять логику, зачем они столько выходов наделали=) Вот понимаю у меня встроенная звуковуха была, один выход на минидже и все 4 стороны в машине играют ;)))
---------- Сообщение добавлено 13.06.2012 в 22:08 ----------
Цитата:
Сообщение от
хоттабыч Брошу ))) Читай мануал к карте )
Придется тебе бороду пощипать, для желания научится читать на японском! ;))
Re: Строю CarPC на основе Onkyo WAVIO SE-200PCI LTD 7.1
Цитата:
Сообщение от
MASTAKILLA сейчас хочется понять логику, зачем они столько выходов наделали
На отдельные усилители.
Blaupunkt GTA-5350 у тебя это ? Ему достаточно тем более в твоем случае два провода ,откуда я уже указал.
Цитата:
Сообщение от
MASTAKILLA И зачем тогда этот Com разветвитель на 7.1?
В карте должын быть софт и фильтра, это уже для продвинутой системы )
Цитата:
Сообщение от
MASTAKILLA Вот понимаю у меня встроенная звуковуха была, один выход на минидже и все 4 стороны в машине играют ))
Что сподвигнуло усложнить жизнь и заменить ? :)
Re: Строю CarPC на основе Onkyo WAVIO SE-200PCI LTD 7.1
Дружище, я наверное наивен, но хочу продвинутую систему, качественный звук( я готов менять колонки, провода, межблоки! ) только скажите что куда подключать. ;) А то звук что есть сейчас, похож на тетрис ;)
Да по усилителю, ты правильно указал, он самый! ;)
Re: Строю CarPC на основе Onkyo WAVIO SE-200PCI LTD 7.1
Цитата:
Сообщение от
MASTAKILLA Дружище, я наверное наивен, но хочу продвинутую систему
Это нормально )
Цитата:
Сообщение от
MASTAKILLA я готов менять колонки, провода, межблоки!
Обязательно !
Цитата:
Сообщение от
MASTAKILLA только скажите что куда подключать.
В данном случае ? Я указал, а если строить систему, то нужн оопределиться с концепцией и полистать форум для общего ознакомления )
