Помощь новичку в CarPC

Звук по SPDIF можно вывести с мамки, там разъём есть, если по коксу, надо будет сварганить простейшую схемку:

Вложение 309130

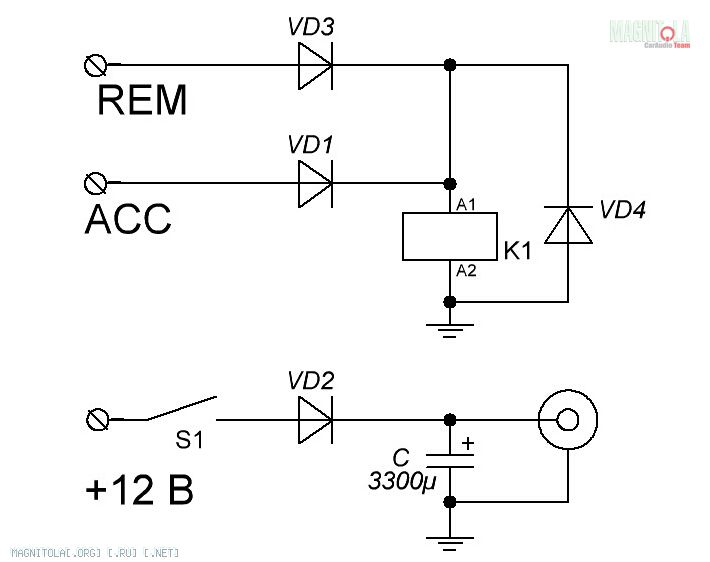

Для нормальной организации питания тоже чутка поработать:

Вложение 309132

Цитата:

---

Сообщение от Родион

еще вопрос возник: допустим устанавливаю я монитор , но в нем нет так называемой функции переключения на камеру заднего вида.....
как это реализовать самому?

---

вариант - камеру заднего вида запитать от лампочки заднего хода... схемку поищи тут иль на карписи-ру..
включаешь заднюю, включаеся лампа заднего хода, камера заднего вида и сигнал попадает на монитор, блокируя видео-сигнал с компа.
Желательно ставить еще схемку "задержки" - если АКПП ))) при прохождении R за долю секунды видео-сигнал с карписи тоже блокируется на полсекунды-секунду - когото это напрягает)))

Сам я такую схему (пусть даже простую) пока спаять не смогу.....

вот такой вопрос есть:

что из предложенных девайсов лучше использовать для вывода цифры (в CoaxRCA) с материнки:

Раз

Два

я чота в ступоре ))) предлагал же тебе вариант - пост #3.
а если мать с оптич выходом, то и нафига эти конвертеры?

---------- Сообщение добавлено 29.11.2012 в 19:18 ----------

ааа, я не понял сразу что ты именно ту мать по совету Rover'а купил, а не другую с встроенным оптич выходом..... sorry..
тогда какойто конвертер ;)
у меня терадак... ща дядя Rover еще посоветует чтото... "отдельную тему" :)

разбирался б я в схемотехнике - наверное б спаял предложенную Rover схему... а так.... кого то спрашивать что да как... итак уже неловко...


поэтому и вынужден брать готовые решения

Цитата:

---

Сообщение от Родион

разбирался б я в схемотехнике - наверное б спаял предложенную Rover схему... а так.... кого то спрашивать что да как... итак уже неловко...


поэтому и вынужден брать готовые решения

---

Там делов на час. Неужели никого рядом нет, кто паяльник в руках держит?

Цитата:

---

Сообщение от Rover

Там делов на час. Неужели никого рядом нет, кто паяльник в руках держит?

---

Я думаю, что если дать некоторые пояснения по схеме, то никаких проблем с реализацией не возникнет. Я тоже не разбираюсь в электронике, но паяльник в руках при необходимости могу держать.

Могли бы вы пояснить схему?

Цитата:

---

Сообщение от Rover

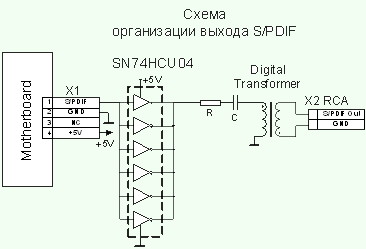

Нажмите на изображение для увеличения Название: spdf.gif Просмотров: 15 Размер: 3.8 Кб ID: 309130

---

Какие номиналы резистора и конденсатора необходимо использовать? Что за "цифровой трансформатор" используется в схеме, чем он отличается от "обычного"?

Резистор 10 - 30 Ом. Конденсатор любой плёночный 0,01 мФ.
Трансформатор намотан на ферритовом колечке диаметром 8 мм, взятом с убитой материнки.
Первичная обмотка 16 витков, вторичная 4. Вторичная обмотка от массы заизолирована.

по RC понятно)) с трансом тоже более менее

а вот пайка самой микрухи ....

я так понимаю такая:

http://www.ti.com/graphics/folders/p.../SN74HCU04.jpg

вызывает просто ступор))))

у нее ж 14pin )))

а с платы материнки куда к ней паяться и откуда что брать))

ох стыдобааа) простите грешного!!)


все равно буду искать специалистов - вообще не понимаю в схемотехнике!!! (((

Цитата:

---

Сообщение от Родион

по RC понятно)) с трансом тоже более менее

а вот пайка самой микрухи ....

я так понимаю такая:

http://www.ti.com/graphics/folders/p.../SN74HCU04.jpg

вызывает просто ступор))))

у нее ж 14pin )))

а с платы материнки куда к ней паяться и откуда что брать))

ох стыдобааа) простите грешного!!)


все равно буду искать специалистов - вообще не понимаю в схемотехнике!!! (((

---

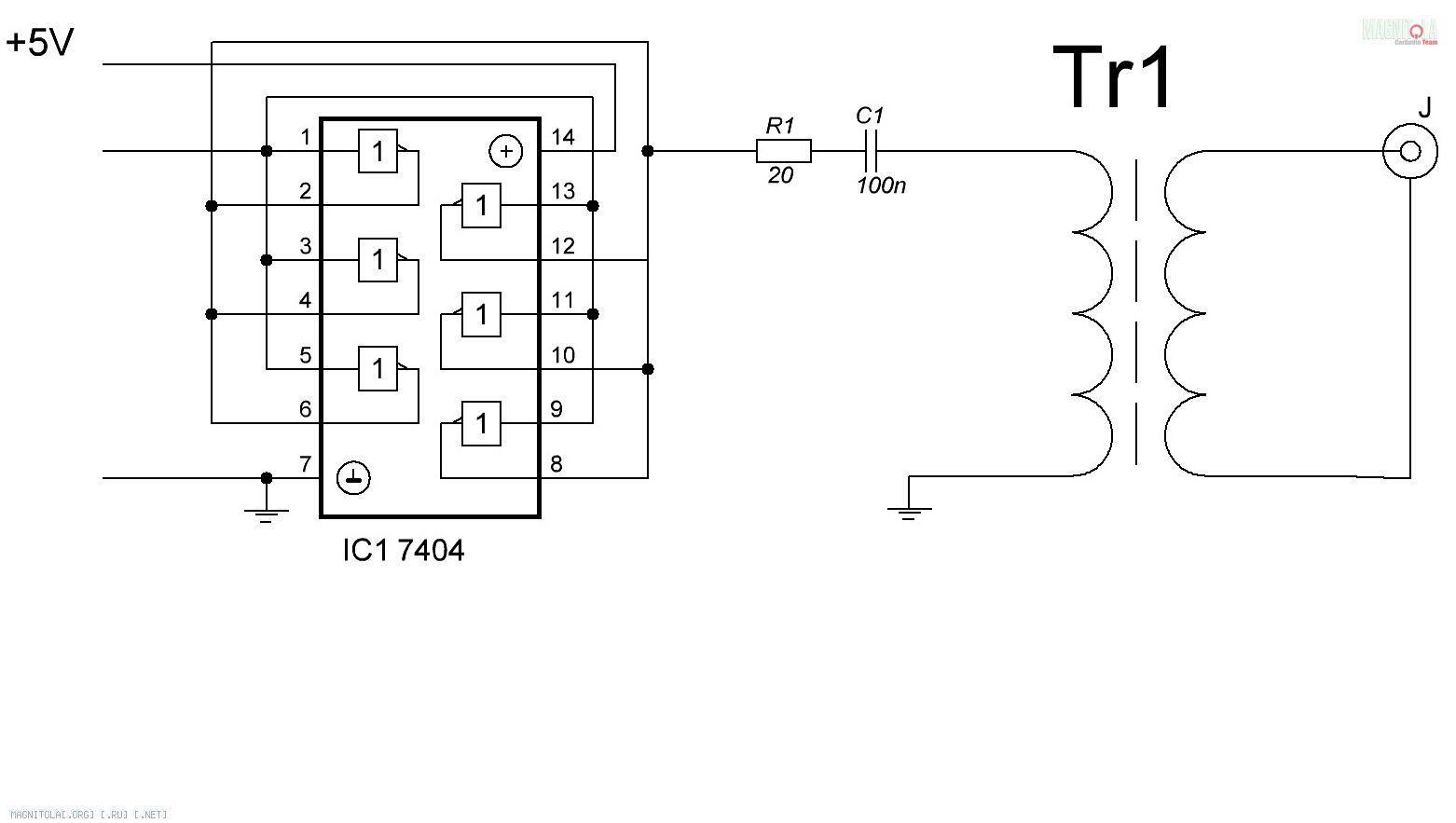

Харош паниковать! Аккуратно загибаешь ножки пинцетом к корпусу, спаиваешь тонким проводом по этой схеме :

Вложение 309828

подпаиваешь R, C, транс, всё в термоусадку, получаешь трубочку размером с сигаретный фильтр - три входа к матери два выхода к RCA.
Не бином Ньютона.

Цитата:

---

а с платы материнки куда к ней паяться и откуда что брать

---

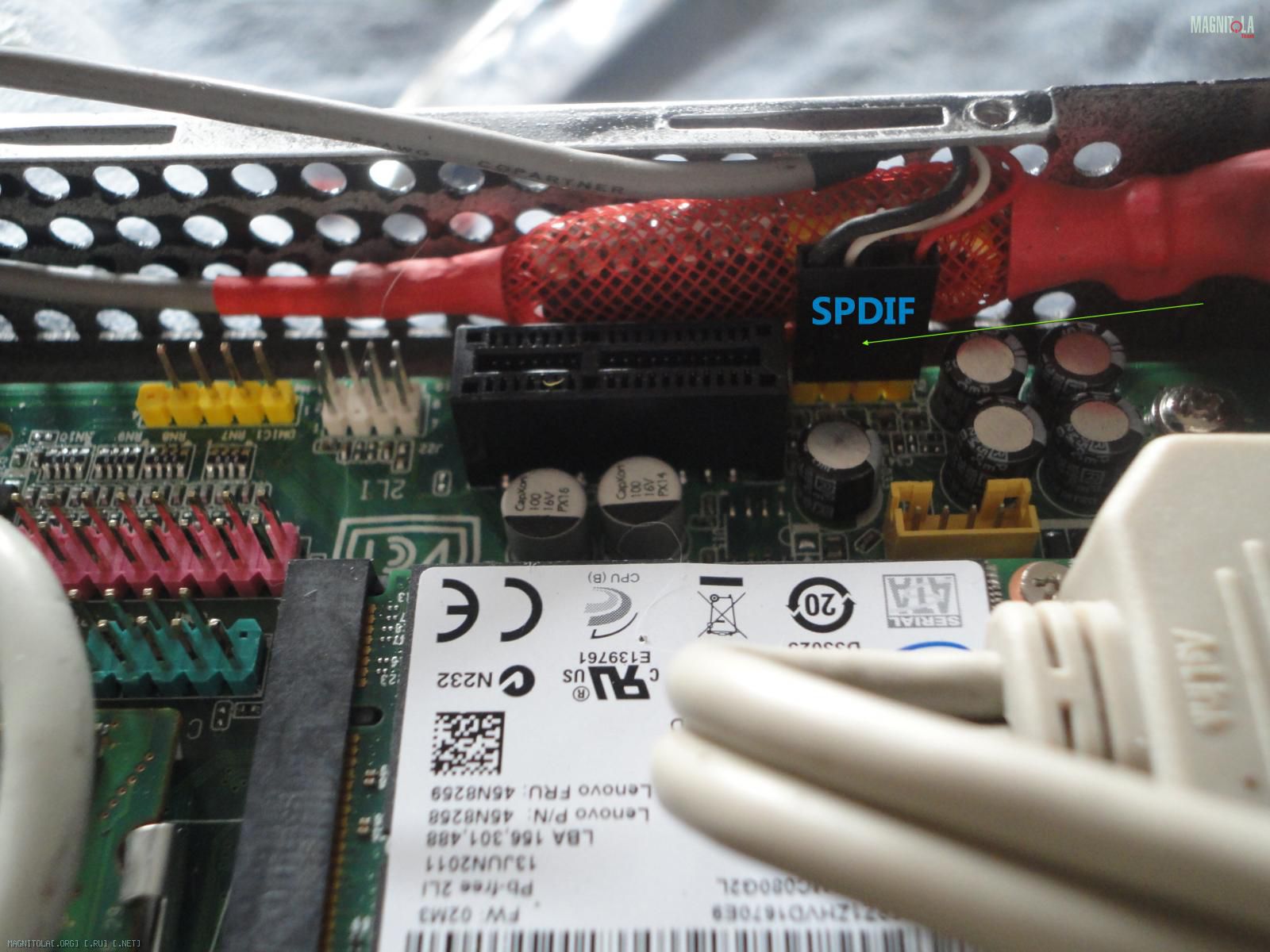

На матери ничего паять не надо, там уже трёхштырьковый разъём SPDIF есть.

Вложение 309830
