Создание PCCAR

Добрый день, уважаемые форумчани!!!

Недавно поменял авто и решил "заморочиться". И так начнем.

Что мы имеем: (собирал долго)
На роль компа была выбрана мать Intel DH61AG.
Вложение 354392
Выбрал из-за 19v питалова!!!! (это плюс, но о нем потом).
Intel Core i3-3220T Ivy Bridge (2800MHz, LGA1155, L3 3072Kb)
Оперативка - 8gb
SSD - 60gb - система
HDD - 500gb - файло-помойка.

Одна из проблем PCCARa - это радио!!!! Хорошее и качественное. Долго выбирал и остановился на
Вложение 354394
Блок питания был выбран
Вложение 354406
Его плюс состоит в том, что он выдает только 19v и не "фонит", как M2-ATX(и аналоги). Что положительно сказывается на радио и "наводках" в звуковом тракте.

И как всем этим управлять????
Для себя нашел приемлемое решение - это
Вложение 354408
джойстик (как в BMW) имеет 7, так называемых, степеней свободы и подключение штатных кнопок )))))))))

С чем до сих пор не определился, так это с софтом. Буду решать после установки в машину и прослушивания на своих компонентах.

Звук будет - 3-х полосный перед (поканалка) и саб.
усилительна фронт
Вложение 354410
Zapco Ref 650.6 лимитированная серия к 30-летию.
на саб
Вложение 354412
Alpine PDX-1000

Акустика
Есть Focal K2 Power ( те старые, что с железной пулей)
и AD 600, ну и серединка Hertz HL70 (купольники)

Саб пока 10" - Hertz (не помню модель). Буду переделовать т.к. появились Boston Pro 12.5 LF (старый раритет)

Вопросы, предложения, комментарии - ПРИВЕТСТВУЮТСЯ!!!!!!!!!!!

Цитата:

---

Сообщение от /////sergey

Hertz HL70 (купольники)

---

они диффузоры
запко весчь!!

а звук-то откуда пойдет? от встроенной?

остается собрать и запустить =), начать и кончить всего то
M2-ATX и аналоги - у меня ни в одной машине не фонили, даже не знаю что надо такого сделать что бы фонили ... хотяяяя, я наверное понимаю откуда ноги ростут

Цитата:

---

Сообщение от plugnplay

они диффузоры
запко весчь!!

а звук-то откуда пойдет? от встроенной?

---

Да, верно я описался. Не люблю купольники их резать высоко приходится.
Пока звук хочу завести от штатной оптики на 701 проц. Но проблема с управлением. В предыдущей инсталяции стояла IVA-310, а теперь для неё нет места. RUX пока не нашел. Может у кого есть или знаете - ВЕЛКАМ.

Цитата:

---

Сообщение от Генератор

остается собрать и запустить =), начать и кончить всего то
M2-ATX и аналоги - у меня ни в одной машине не фонили, даже не знаю что надо такого сделать что бы фонили ... хотяяяя, я наверное понимаю откуда ноги ростут

---

А ты подключи любое USB радио (внешнее) и послушай. (точнее включи магнитолу на станции со среднем приемом а потом включи КОПМ - и будет тебе счастье!!!!!! (прозрение прослушивание!!!)

Вопрос: а как лучше делить 3-х полосный фронт? По средствам проца 701 или пьюер пассив с помощью ZAPCO? Хотя второе боюсь не потяну((((((

Проект будет долгим, своего гаража нет, вот и скитаюсь по знакомым и друзья до лета (а руки чешуться =) )

Цитата:

---

Сообщение от /////sergey

Но проблема с управлением

---

глобальная )) проц не включить без айнета

а карписи что бы поставить винамр и напхать музыки? или там мониторы планируете детям игрушки ставить?
Радио на 15 20 станций? а почему не заделать CDMA интернет? где будит тысячи станций?

Цитата:

---

Сообщение от plugnplay

глобальная )) проц не включить без айнета

---

Спасибо, буду наступать на грабли )))))))

Цитата:

---

Сообщение от Ветер перемен

а карписи что бы поставить винамр и напхать музыки? или там мониторы планируете детям игрушки ставить?
Радио на 15 20 станций? а почему не заделать CDMA интернет? где будит тысячи станций?

---

Верно. Можно поставить и йоту с анлимом и телик зырить. Но пака путь от дома до работы занимает 30 мин со всеми стоячими пробками - платить за инет в машине не вижу смысла.
Я уж как нибудь с радио, да и флаки не кто не отменял ))))

Цитата:

---

Сообщение от /////sergey

Блок питания был выбран
Вложение 354406
Его плюс состоит в том, что он выдает только 19v и не "фонит", как M2-ATX(и аналоги). Что положительно сказывается на радио и "наводках" в звуковом тракте.

комментарии - ПРИВЕТСТВУЮТСЯ!!!!!!!!!!!

---

Сам придумал? Или по ушам кто проехал с лапшой?:yes:

IMHO: это бред!

В чем кайф? Из 12V преобразовать в 19V, что бы потом преобразовать НА МАТЕРИНСКОЙ ПЛАТЕ в 12, 5, 3.3.


Блок питания дохлый (80w -для атомных игрушек). Можете даже и не сравнивать c M2-ITX, M4 - это небо и земля.

Цитата:

---

Сообщение от plugnplay

глобальная )) проц не включить без айнета

---

700, 701 включается без проблем

Цитата:

---

Сообщение от //AVG

Сам придумал? Или по ушам кто проехал с лапшой?:yes:

IMHO: это бред!

В чем кайф? Из 12V преобразовать в 19V, что бы потом преобразовать НА МАТЕРИНСКОЙ ПЛАТЕ в 12, 5, 3.3.

Блок питания дохлый (80w -для атомных игрушек). Можете даже и не сравнивать c M2-ITX, M4 - это небо и земля.

---

Давай все разбирем по полочкам:
1. Этот блок питания не фонит (почему писал выше). Да мать сама преобразует из 19 в 12,5,3.3 - меньше размер ПБ, меньше энергопотребление. (не факт ))))))))))
2. По "eXtreme Power Supply Calculator" - со 100% загрузкой минимальный БП 75ватт - max - 125 ватт. Но там ватты тепловыделения TDP, а не чисто энергопотребления. (как-то так). Хотя давай я замерю тестором сколько потребляет (ампер) при работе и спящем режиме - это будет правильнее.
3. ПБ 80 ватт много или мало? Для чего? Каких задач? - Главное он это все тянет (i3)!!!! Не какой то там, как ты сказал, атом! А куда больше? Можно воткнуть и i5, есть такие умельцы и пашет!!!!!!!!!!

Дальше решай сам.

P.S. Как сказал "ROVER" в соседней ветке "Глупостей ресурсоёмких напридумывать можно много, а потом с помощью тяжёлого и горячего железа их мужественно преодолевать"
Не следуй рекламе типа больше - лучше. А при таком энергопотреблении можно и на ночь оставлять и на парковке - без проблем.

Цитата:

---

Сообщение от /////sergey

Давай все разбирем по полочкам:
1. Этот блок питания не фонит (почему писал выше). Да мать сама преобразует из 19 в 12,5,3.3 - меньше размер ПБ, меньше энергопотребление. (не факт ))))))))))
2. По "eXtreme Power Supply Calculator" - со 100% загрузкой минимальный БП 75ватт - max - 125 ватт. Но там ватты тепловыделения TDP, а не чисто энергопотребления. (как-то так). Хотя давай я замерю тестором сколько потребляет (ампер) при работе и спящем режиме - это будет правильнее.
3. ПБ 80 ватт много или мало? Для чего? Каких задач? - Главное он это все тянет (i3)!!!! Не какой то там, как ты сказал, атом! А куда больше? Можно воткнуть и i5, есть такие умельцы и пашет!!!!!!!!!!

---

Это блок питания годится для хоть какой то помощи нетбуком, неттопом и ноутбуком из мусорного ведра.:good:

Цитата:

---

Сообщение от /////sergey

Что положительно сказывается на радио и "наводках" в звуковом тракте."

---

1) Как он может сказаться положительно для ЗТ, если большая часть блока питания находится на материнской плате?
2) Потянет, он то может и потянет, но греется будет как утюг из-за бесполезных вынужденных преобразований.
3) Периферия отчего питаться будет? Еще кучу преобразователей поставишь под каждую хотелку?

У такой организации питания самый низкий КПД, и не каких плюсов по сравнению с M3, M2, M4

Цитата:

---

Сообщение от //AVG

Это блок питания годится для хоть какой то помощи нетбуком, неттопом и ноутбуком из мусорного ведра.:good:


1) Как он может сказаться положительно для ЗТ, если большая часть блока питания находится на материнской плате?
2) Потянет, он то может и потянет, но греется будет как утюг из-за бесполезных вынужденных преобразований.
3) Периферия отчего питаться будет? Еще кучу преобразователей поставишь под каждую хотелку?

У такой организации питания самый низкий КПД, и не каких плюсов по сравнению с M3, M2, M4

---

Но это все в теории - вернемся к практики!!!!!!
Сегодня померил силу тока - мах 5,5 ампер кушает при Мониторе!!!! Навигации (igo8), музыка AIMP3, видео фул HD -медиаплеер класи, видео регистрация через usb камеру (софтварно). Переферия usb: джойстик, тач, wifi, gps, флешка, радио модуль клавы.
БП был теплый на ощупь, хотя наверное правильней было бы запустить тест "волосатый бублик" и глянут температуру в AIDA64.

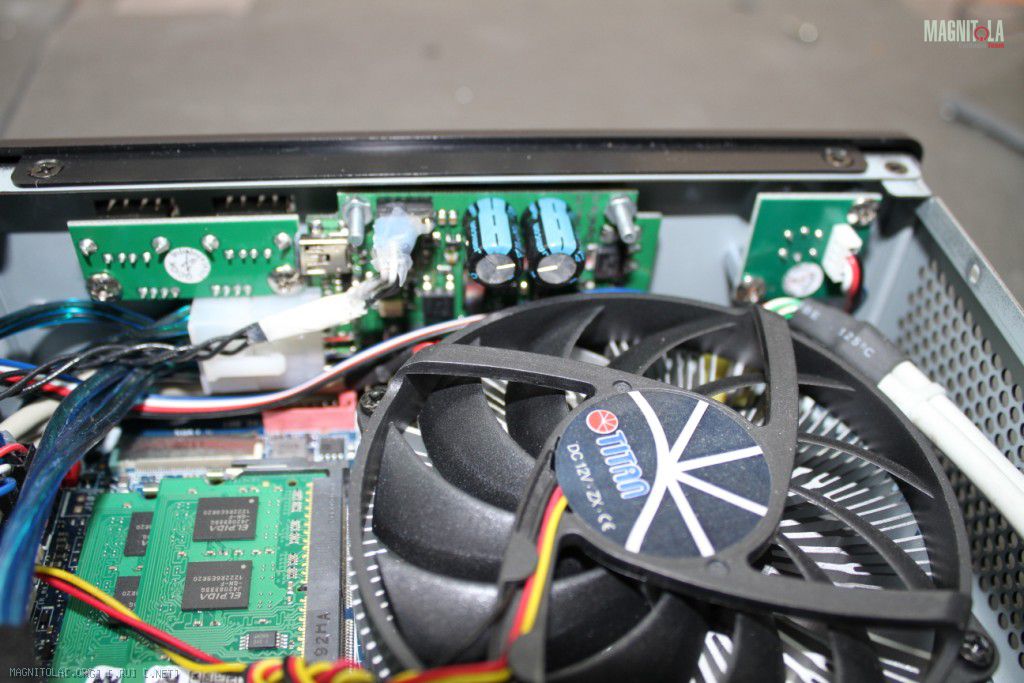

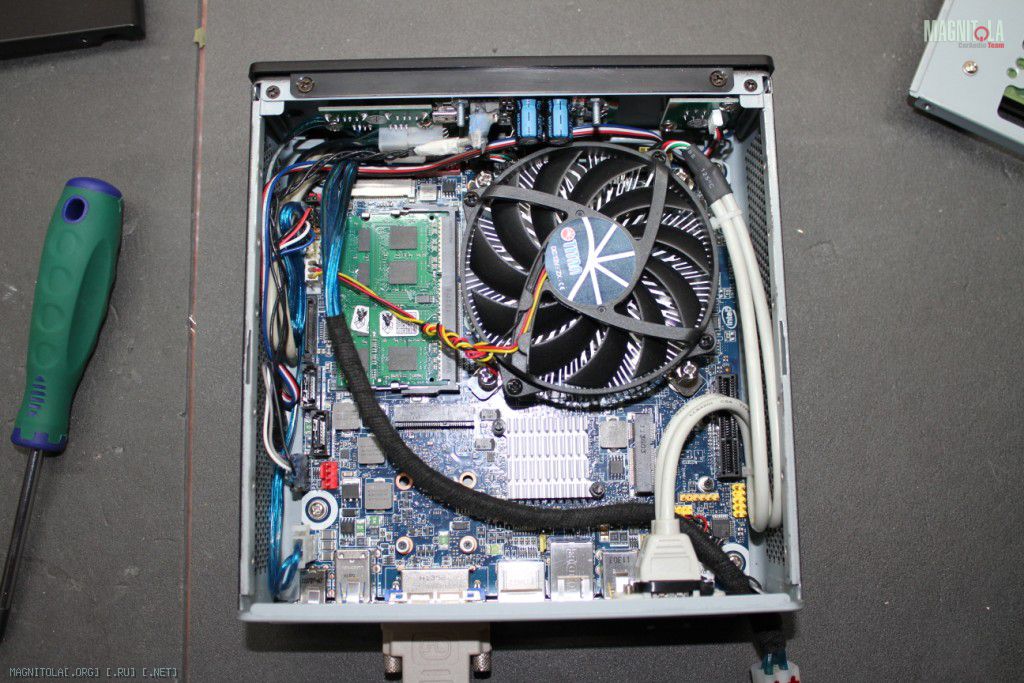

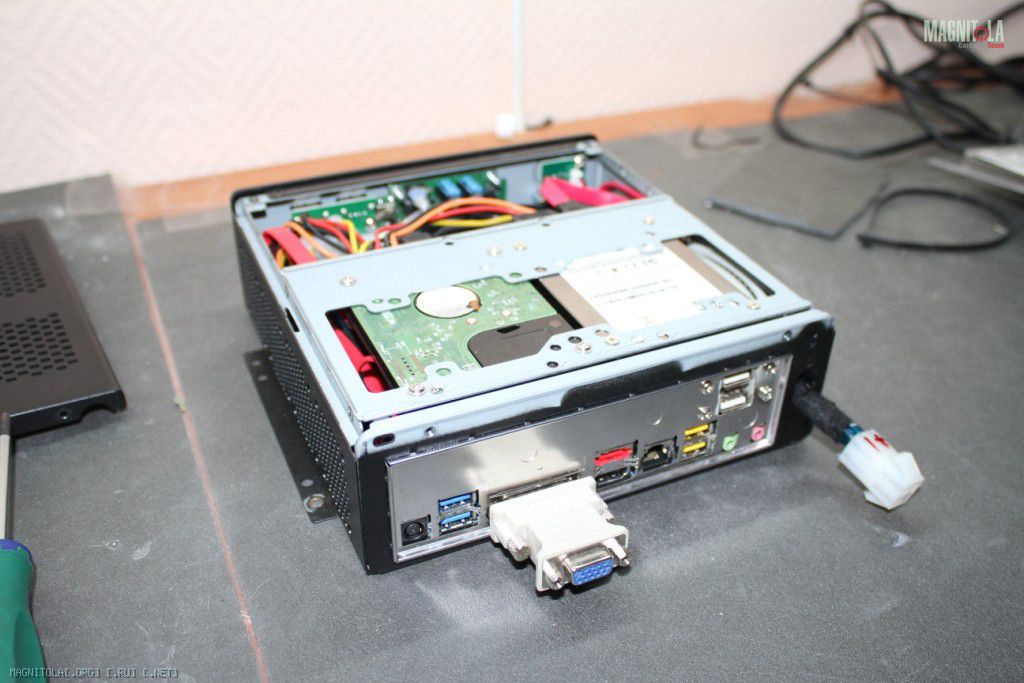

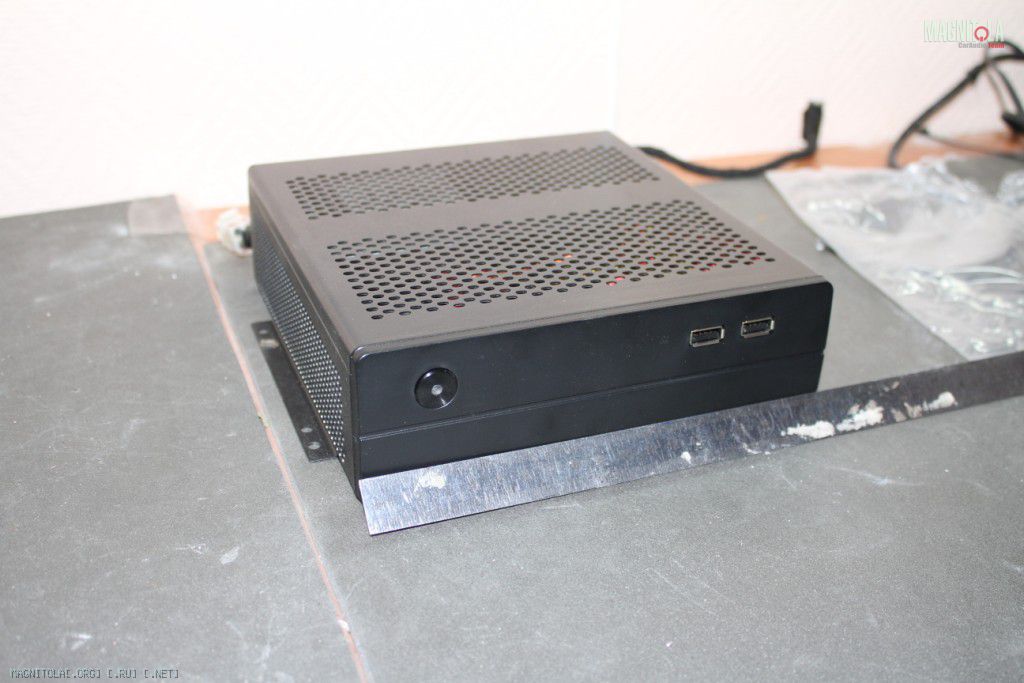

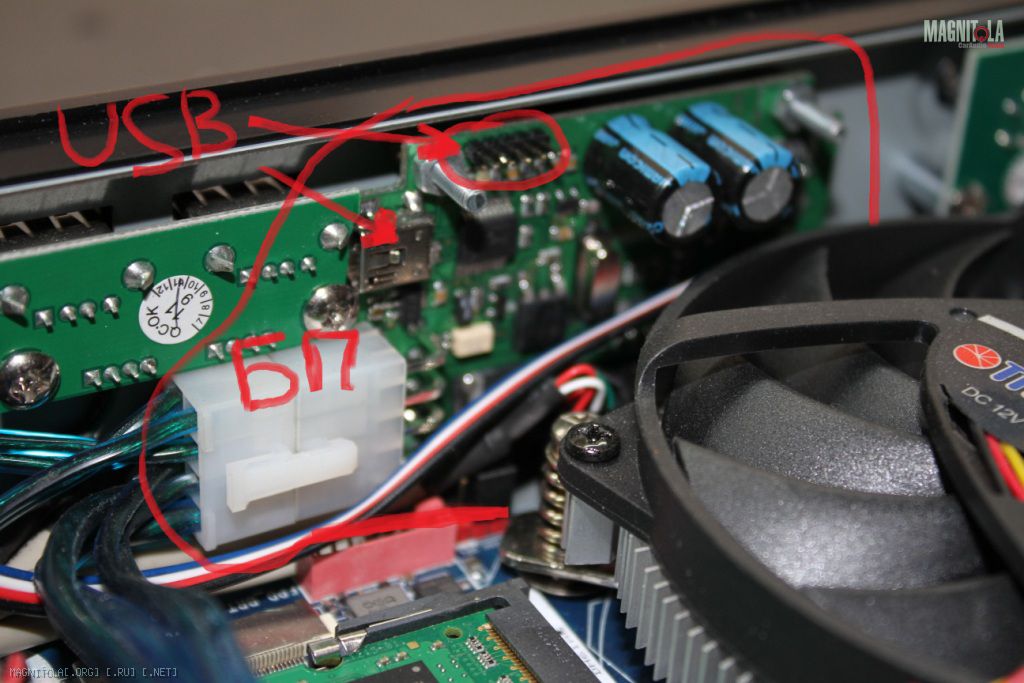

Вот и фото компа:
Корпус: Morex 557B w/o PSU Black Габариты (ШхВхГ) 190x62x196 мм
Вложение 355254Вложение 355256Вложение 355258Вложение 355260Вложение 355262

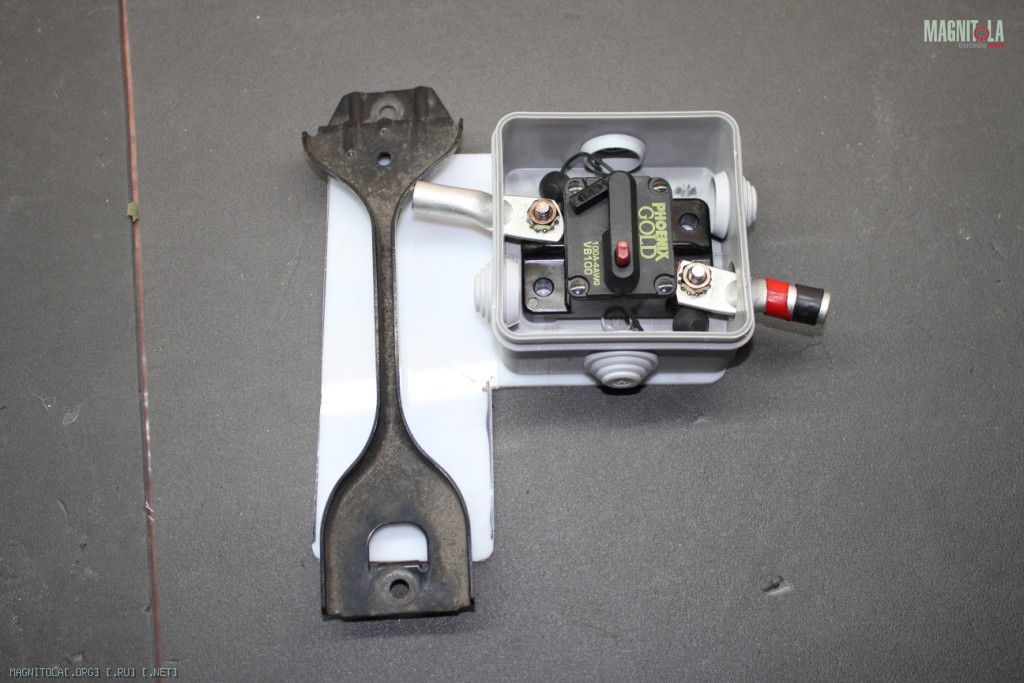

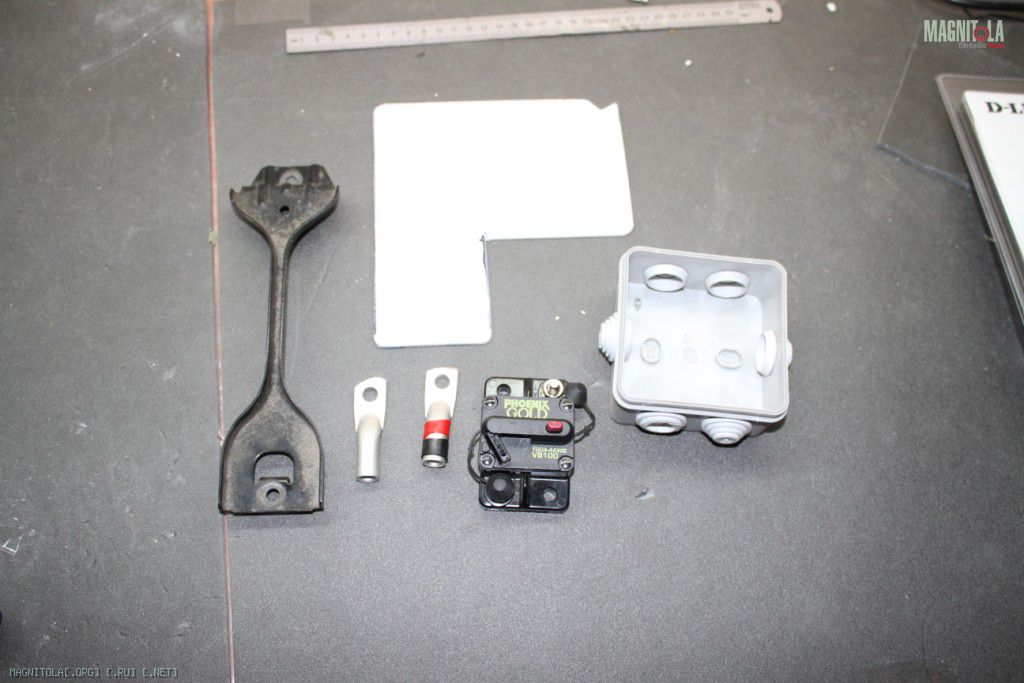

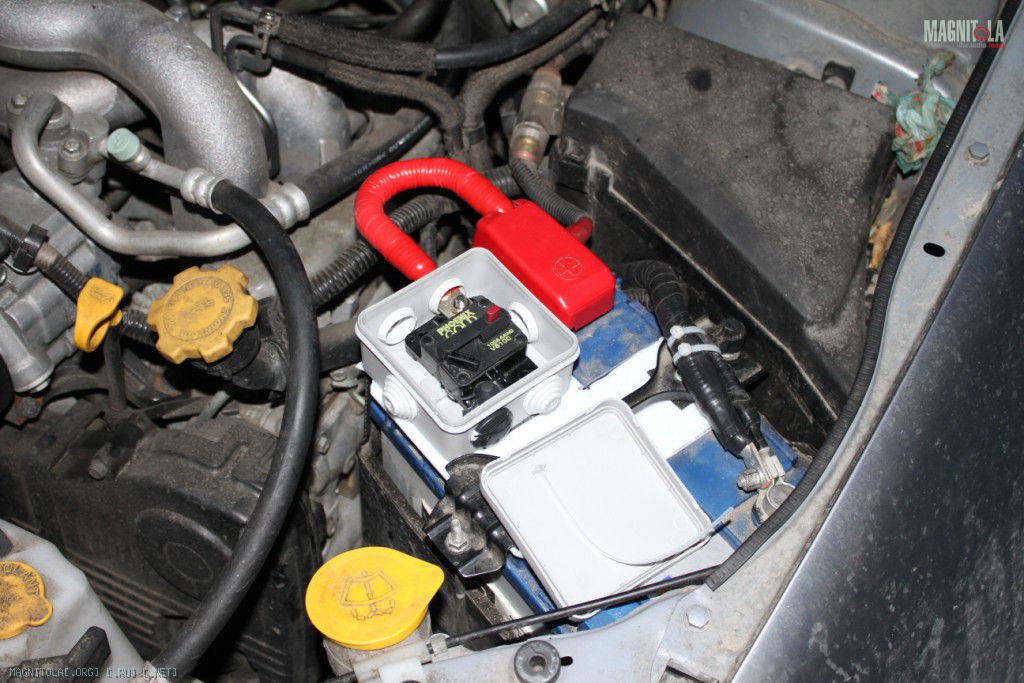

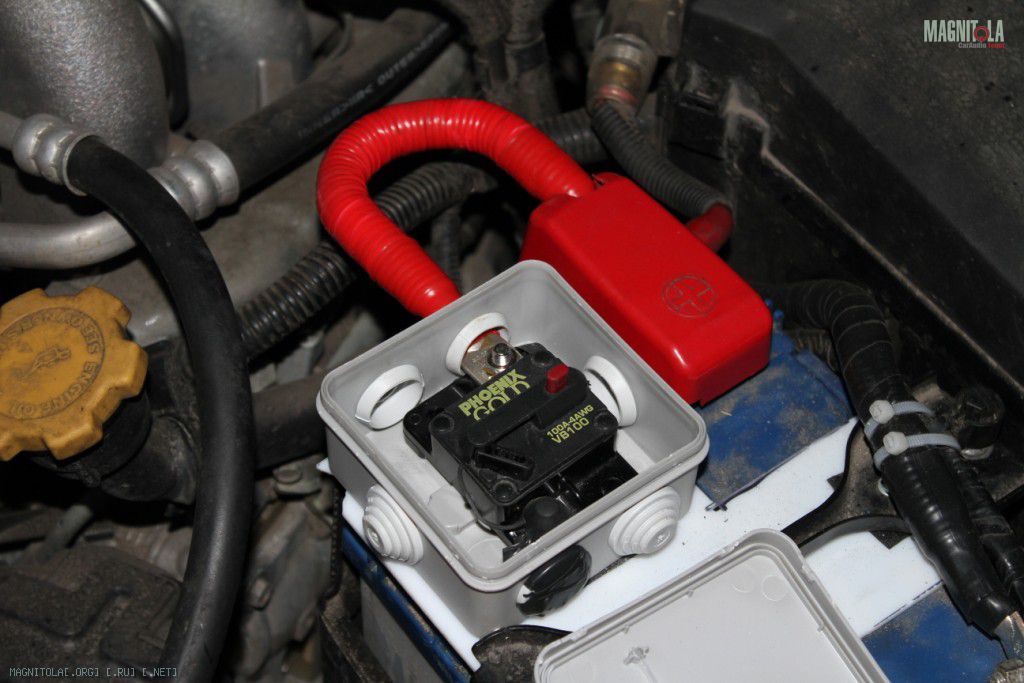

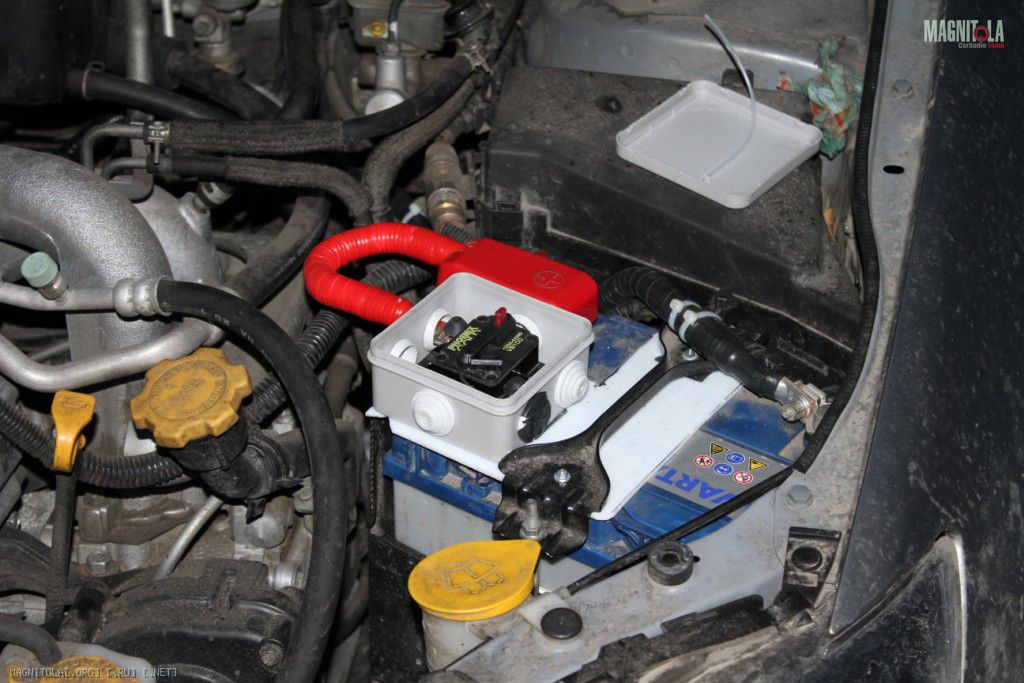

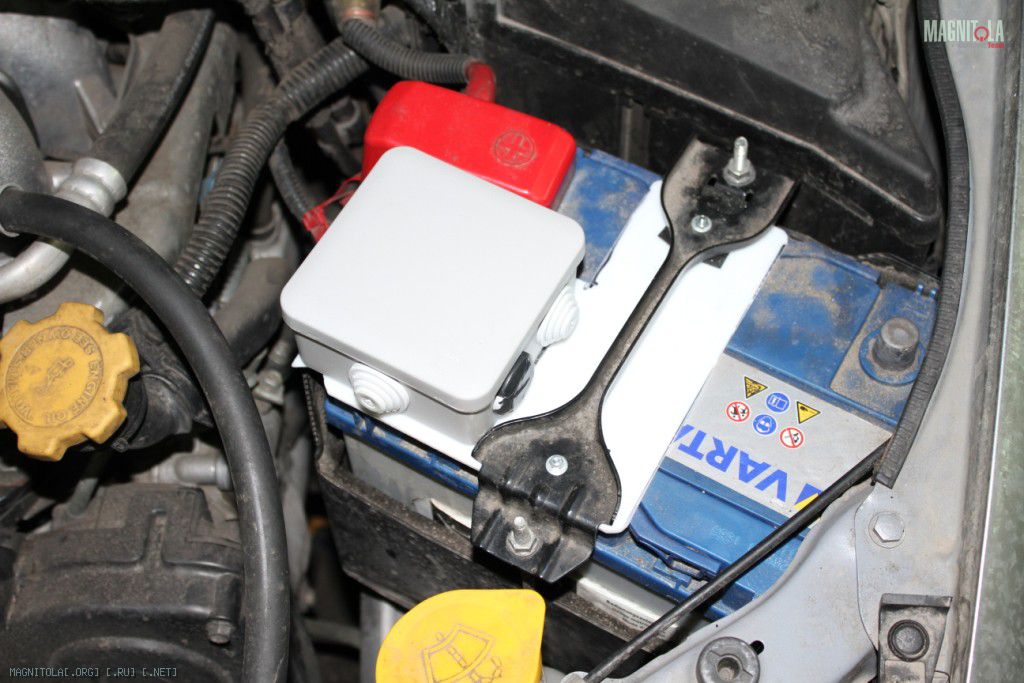

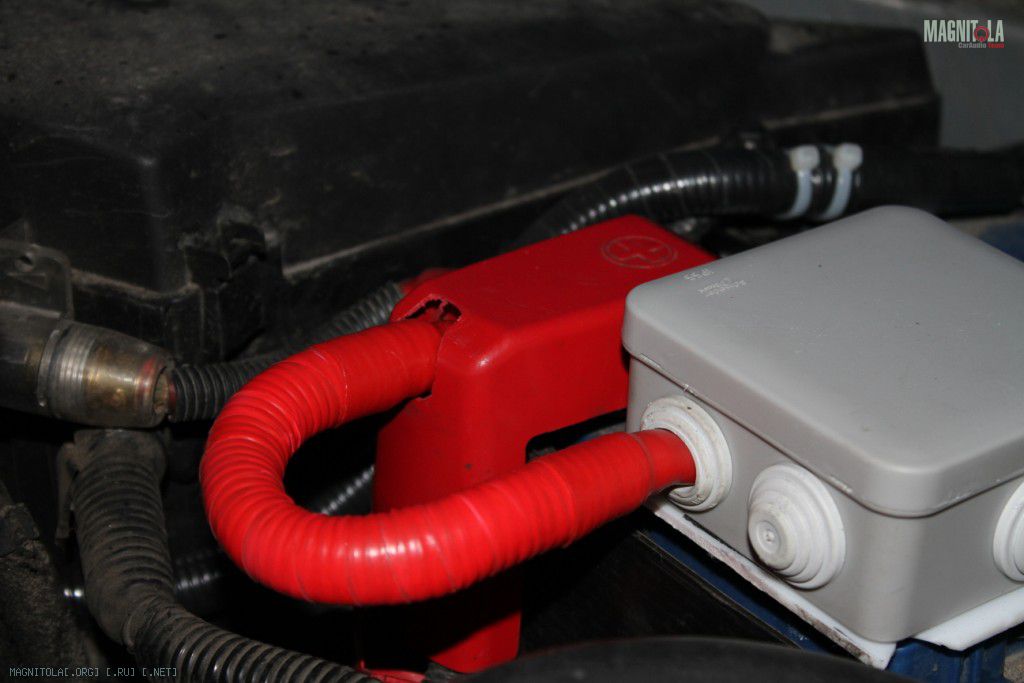

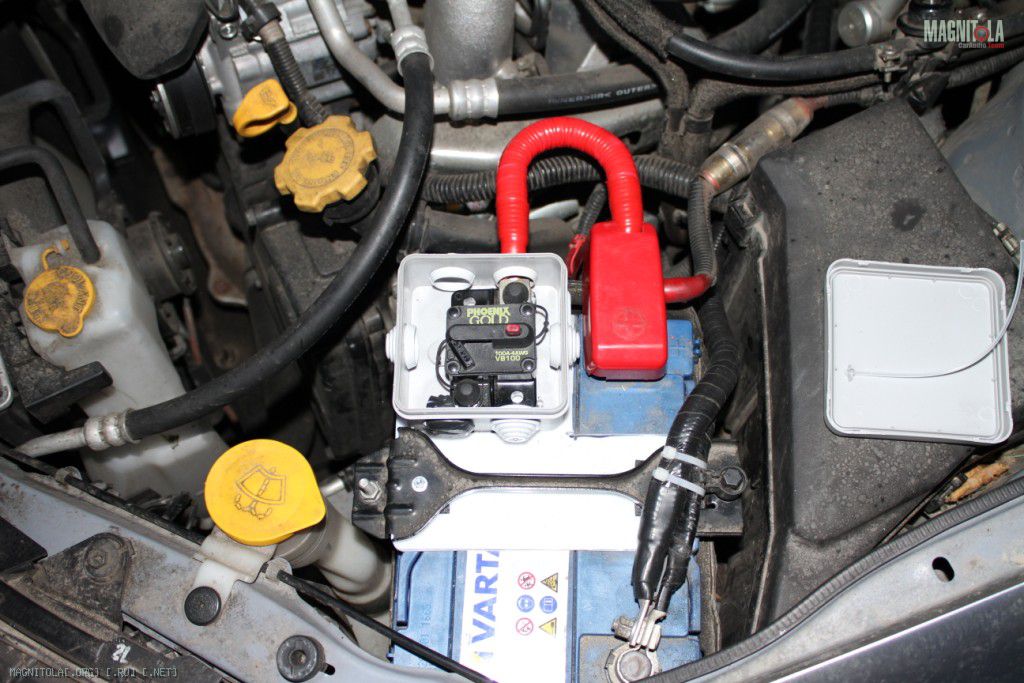

Сегодня еще сделал: (спасибо ARTLINE)
Вложение 355266Вложение 355268Вложение 355270Вложение 355272Вложение 355274Вложение 355276Вложение 355278Вложение 355280Вложение 355282

P.S. Далее шумка, фальш пол в багажнике, акустика и в далеком будущем настройка:scratch_one-s_head:

Продолжим..........
На выходных занимался багажником. Делаю частями и впопыхах у друзей. Фоток мало, на все рук не хватает ((((((

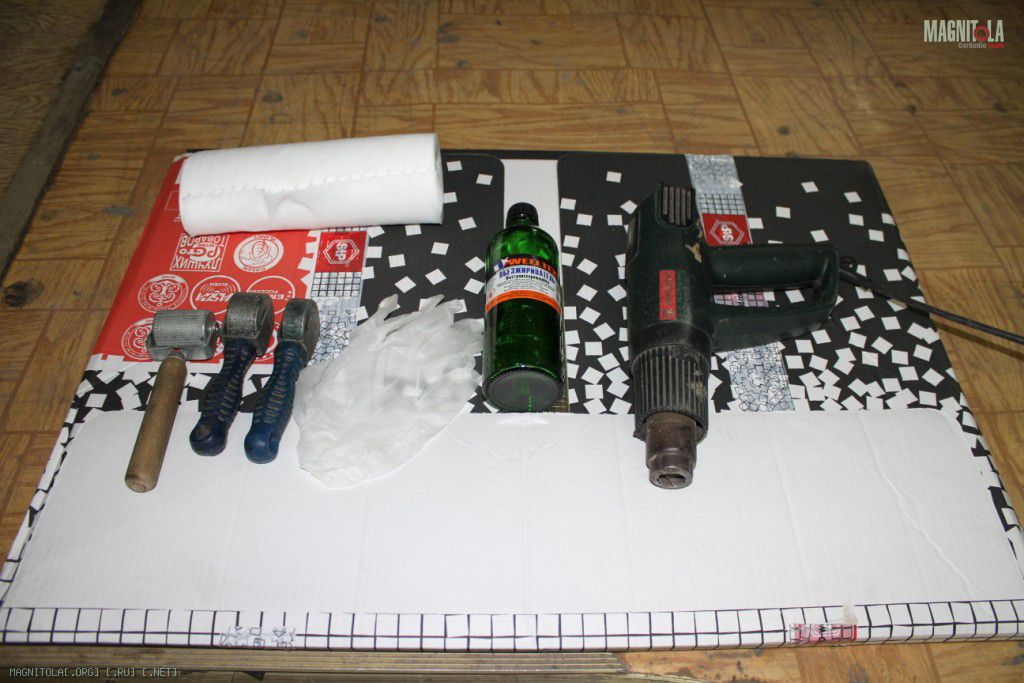

Подготовка
Вложение 356938

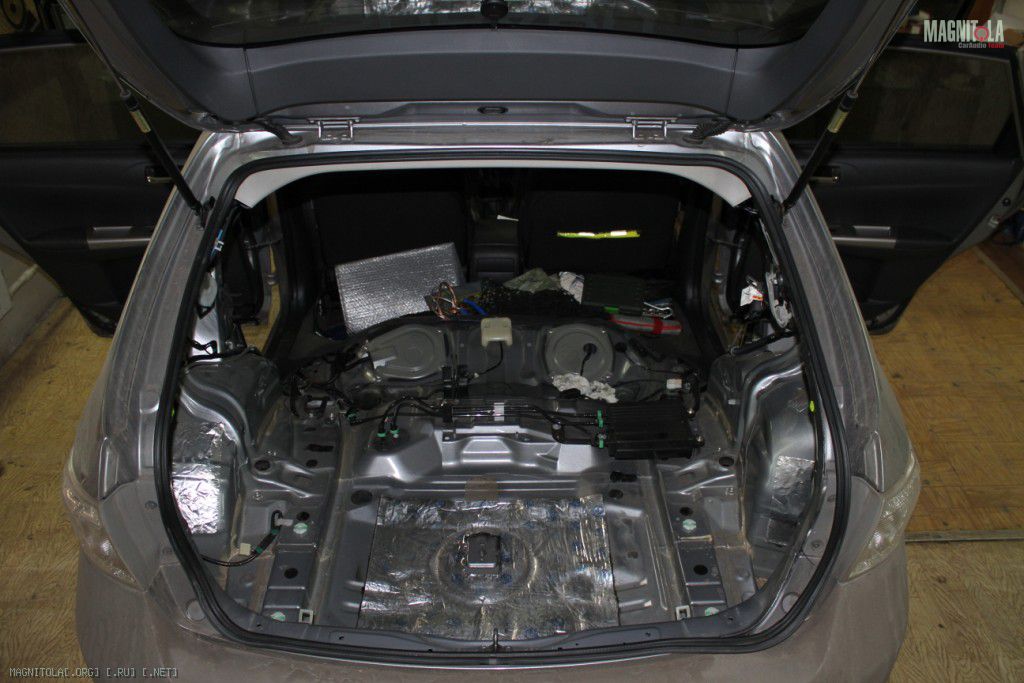

Разборка салона
Вложение 356940

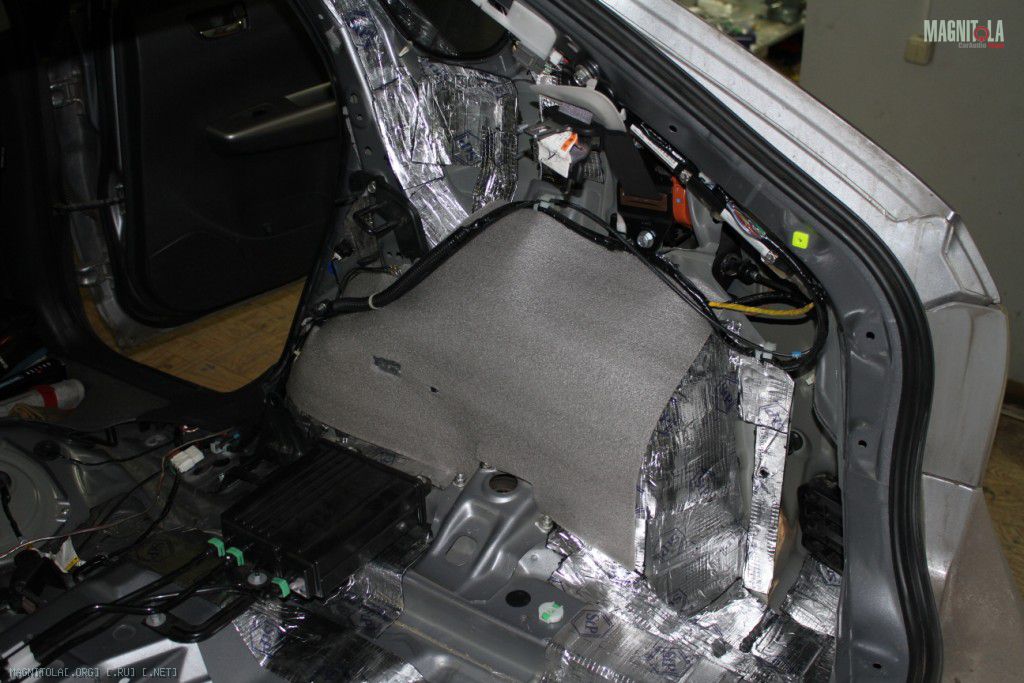

В процессе....
Вложение 356942
Шумку делаю из разумной необходимости (на мой взгляд)
Багажник зашумил STP Silver, он тоньше GOLDa и легче + в багажнике будет фальшьпол. Должно хватить (ИМХО).
Арки укатал в два слоя Silver, потом Акцент 10КС.
Пол шумил Silver - один слой, потом СПЛЕН 5-кой.

и смысл было все это затевать?

Цитата:

---

Сообщение от /////sergey

музыка AIMP3

---

таким не хвастаюца

Цитата:

---

Сообщение от /////sergey

igo8

---

какой угол обзора?

Цитата:

---

Сообщение от /////sergey

видео регистрация через usb камеру

---

за интернет платит... ну да за 5 мегабит 10 долларов в месяц непосильная трата. а как ваш иго пробки обновляет?

Цитата:

---

Сообщение от Ветер перемен

и смысл было все это затевать?



таким не хвастаюца


какой угол обзора?


за интернет платит... ну да за 5 мегабит 10 долларов в месяц непосильная трата. а как ваш иго пробки обновляет?

---

А зачем вообще люди этим занимаются? А разве все здесь собрались хвастаться? Просто делятся опытом.

Интернет в машине мне не нужен. Мне от дома до работы 30 мин со всеми пробками )))))))) И так знаю где какая пробка и как объехать. А пробки пусть курьеры DHL, UPS, и т.д. смотрят.

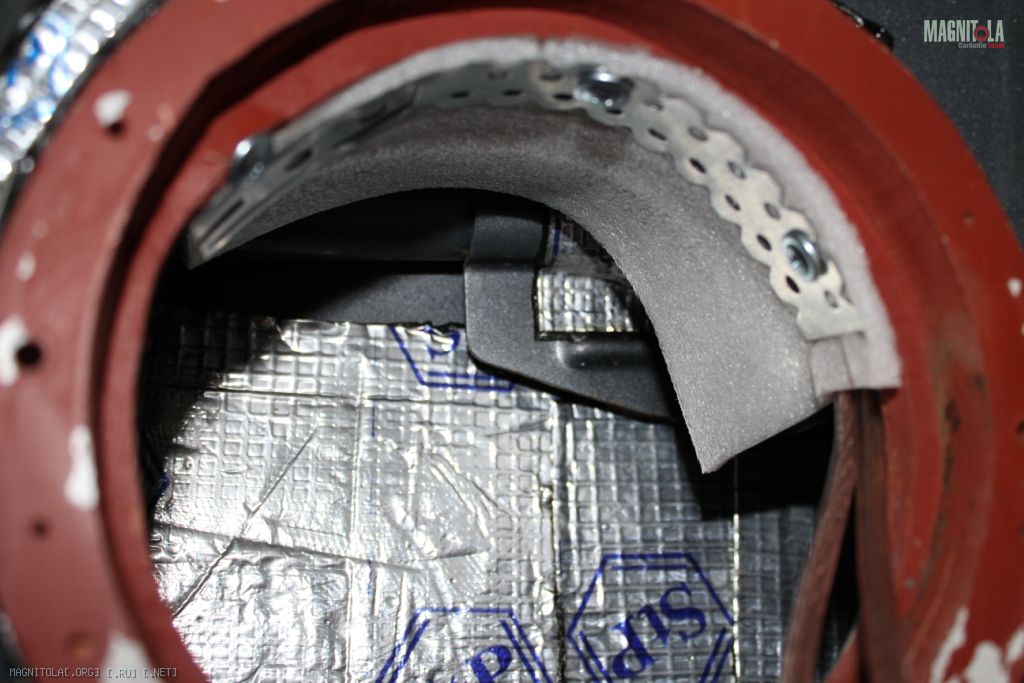

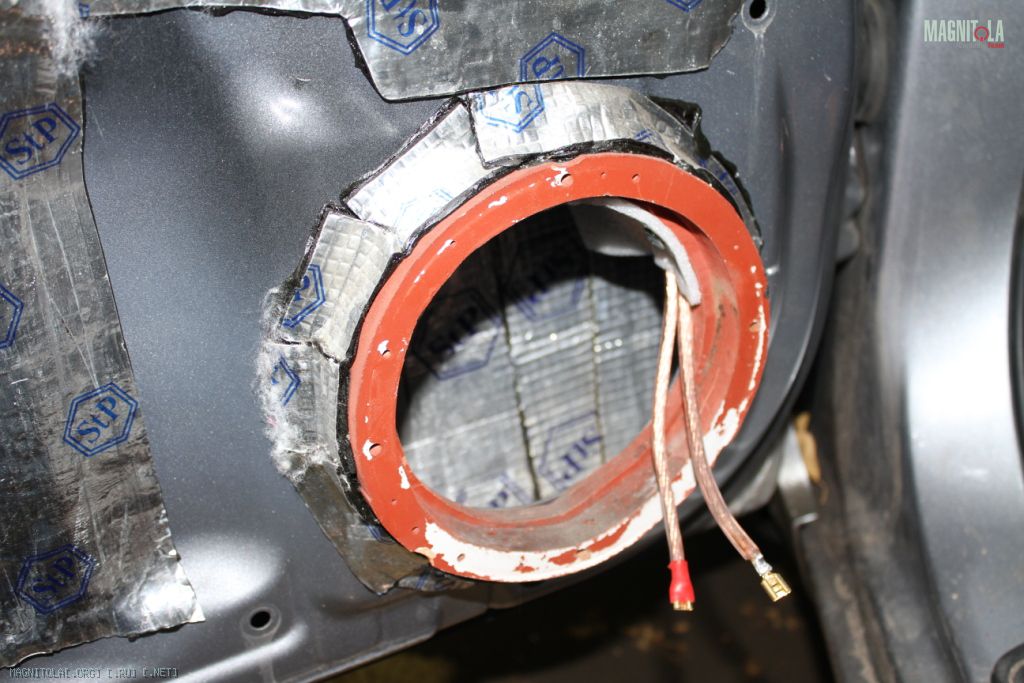

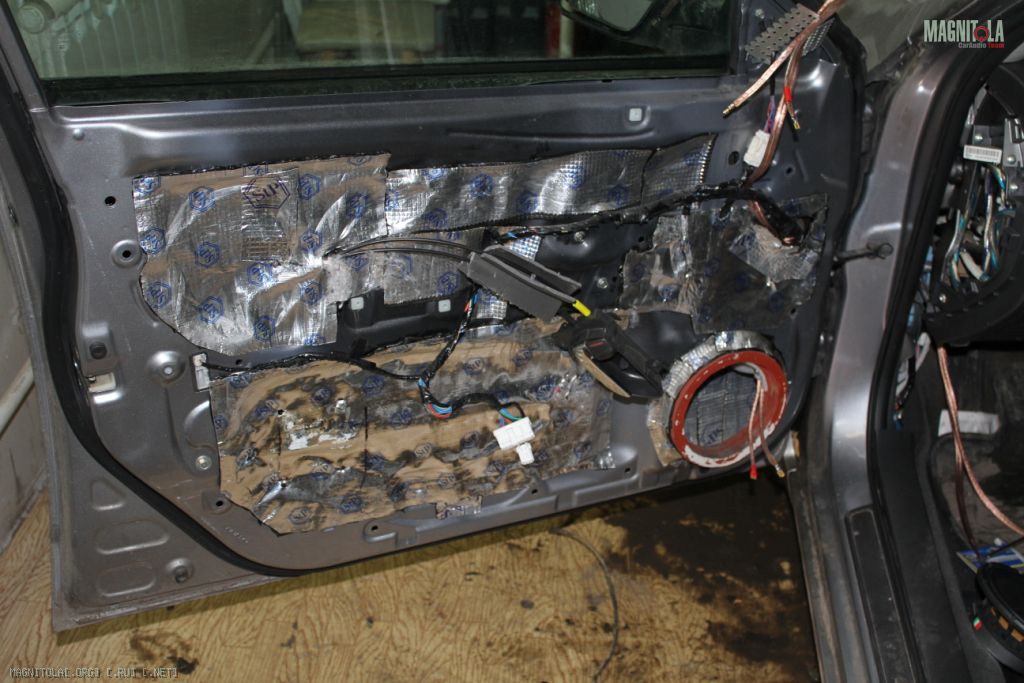

Придумал интересное решение для сбережения динамиков от влаги:
Берем тонкий пористый утеплитель (хз как звать) крепим железкой и саморезами (как на картинке)
Вложение 357622Вложение 357624Вложение 357626

Там у меня рядом стекло, надо было придумать что-то мягкое.

Цитата:

---

Сообщение от /////sergey

И как всем этим управлять????
Для себя нашел приемлемое решение - это
Вложение 354408
джойстик (как в BMW) имеет 7, так называемых, степеней свободы и подключение штатных кнопок )))))))))

---

Интересная канитель, а где ее купить то можно?

Цитата:

---

Сообщение от plugnplay

глобальная )) проц не включить без айнета

---

С RUX-легко.

Цитата:

---

Сообщение от Ruslan666

Интересная канитель, а где ее купить то можно?

---

Я не знаю как здесь с ссылками на сторонние сайты, по гугли DigitalCar JoyCoder.

Цитата:

---

Сообщение от ДоБрый BeaR

С RUX-легко.

---

Его и нет, но и без него запустил!!!!!!!!


Изготовление фальшпола.

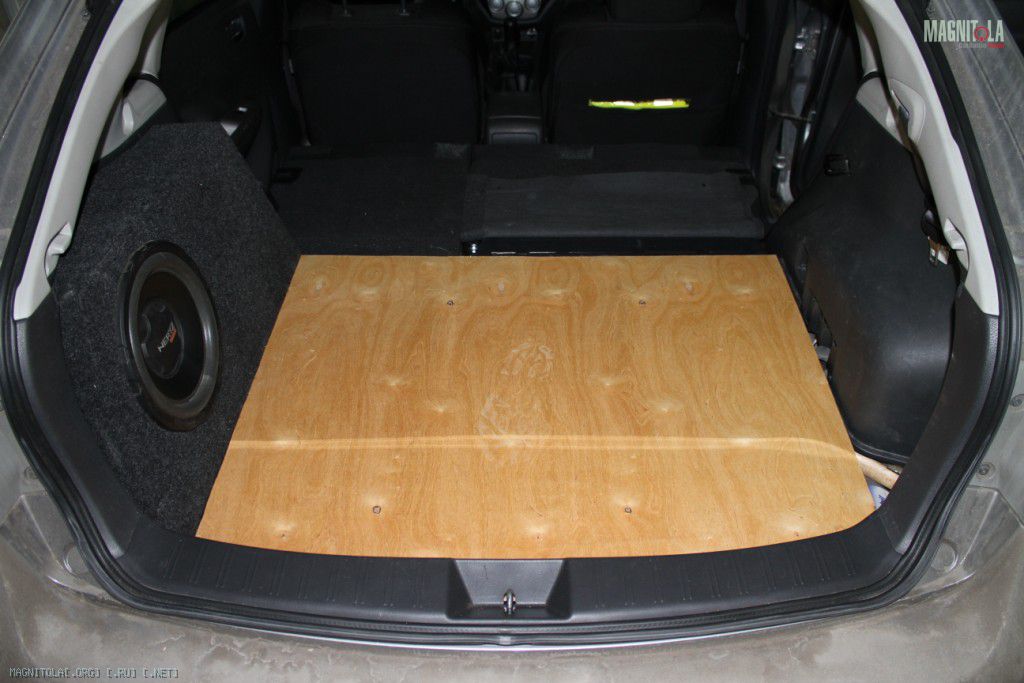

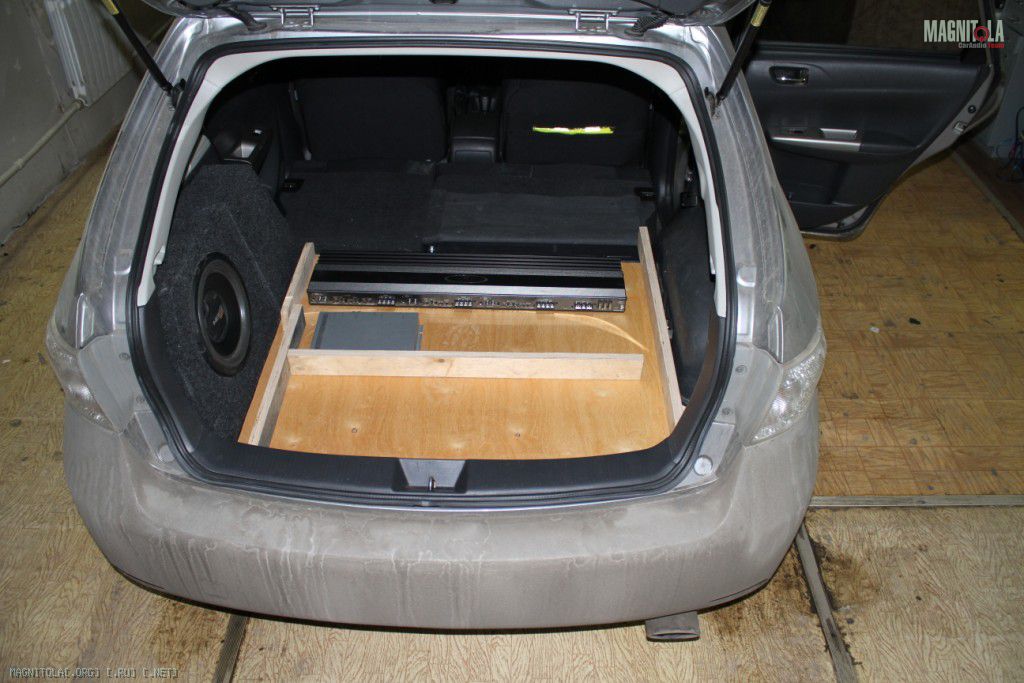

Примерка:
Вложение 360002Вложение 360004

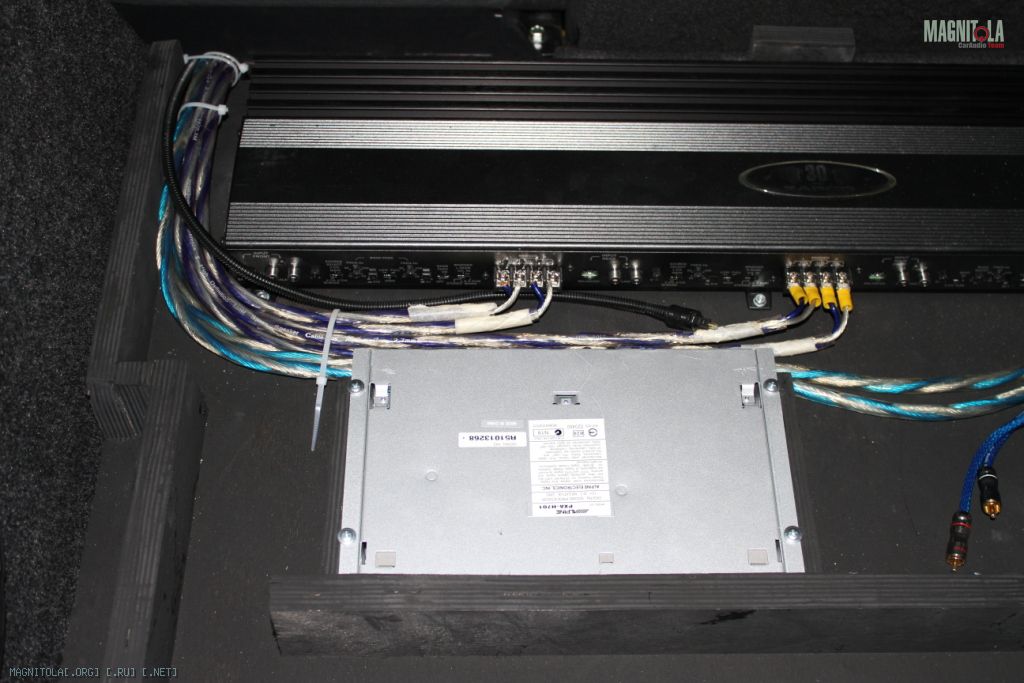

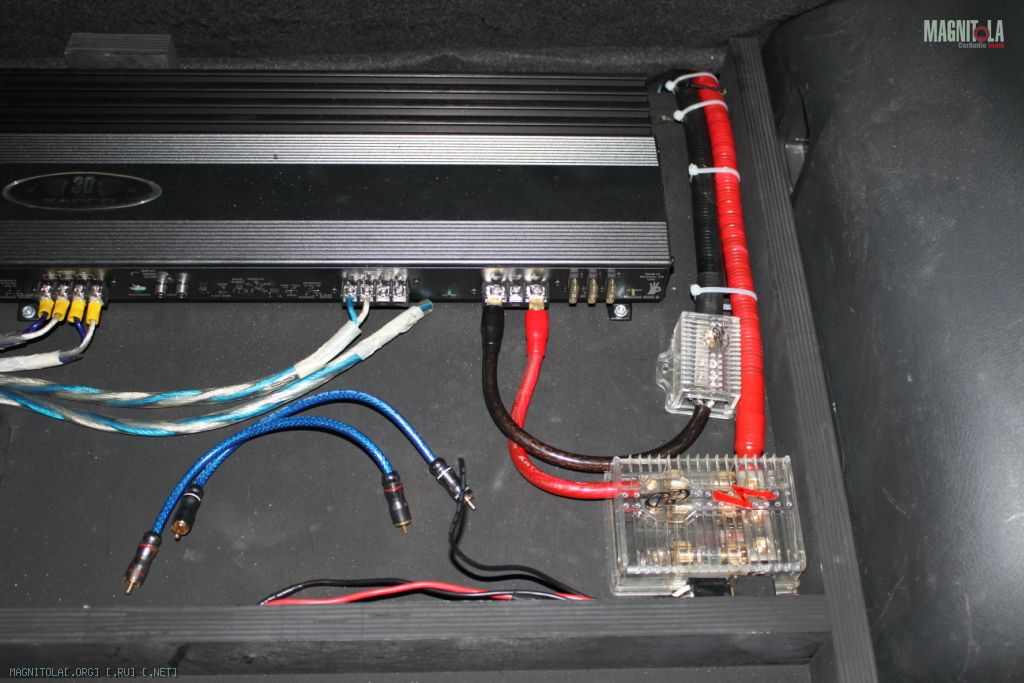

Покраска и сборка
Вложение 360008Вложение 360010Вложение 360012

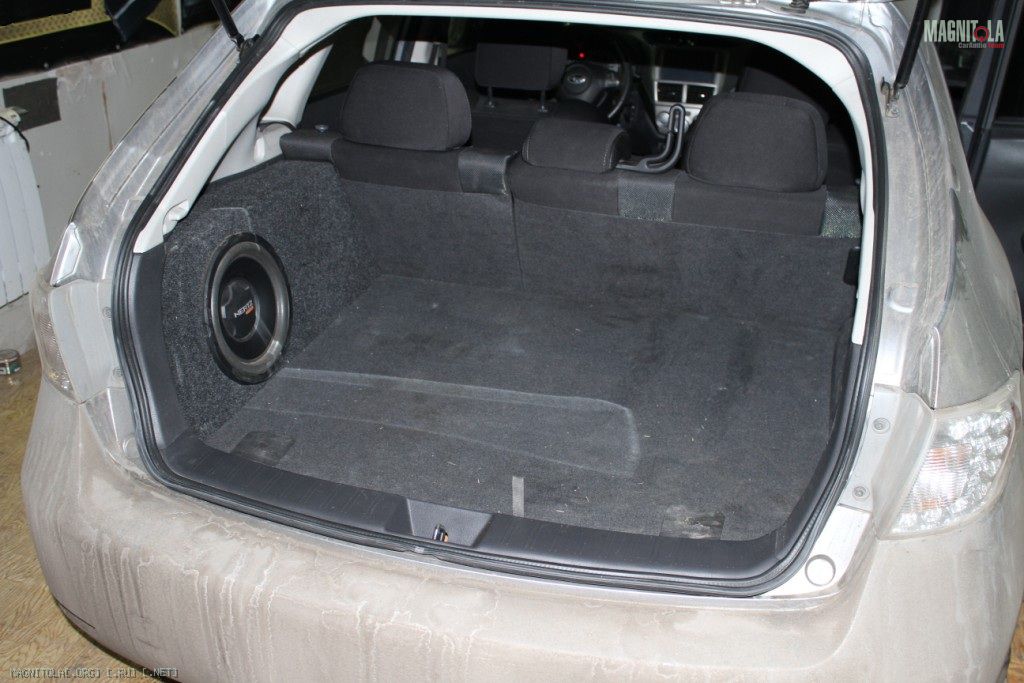

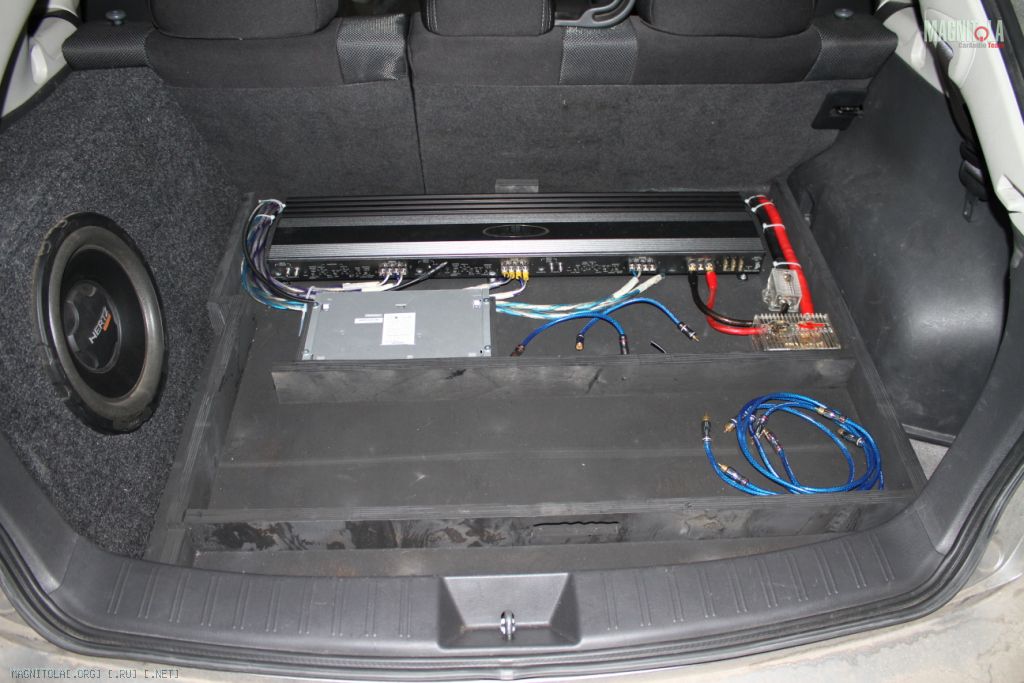

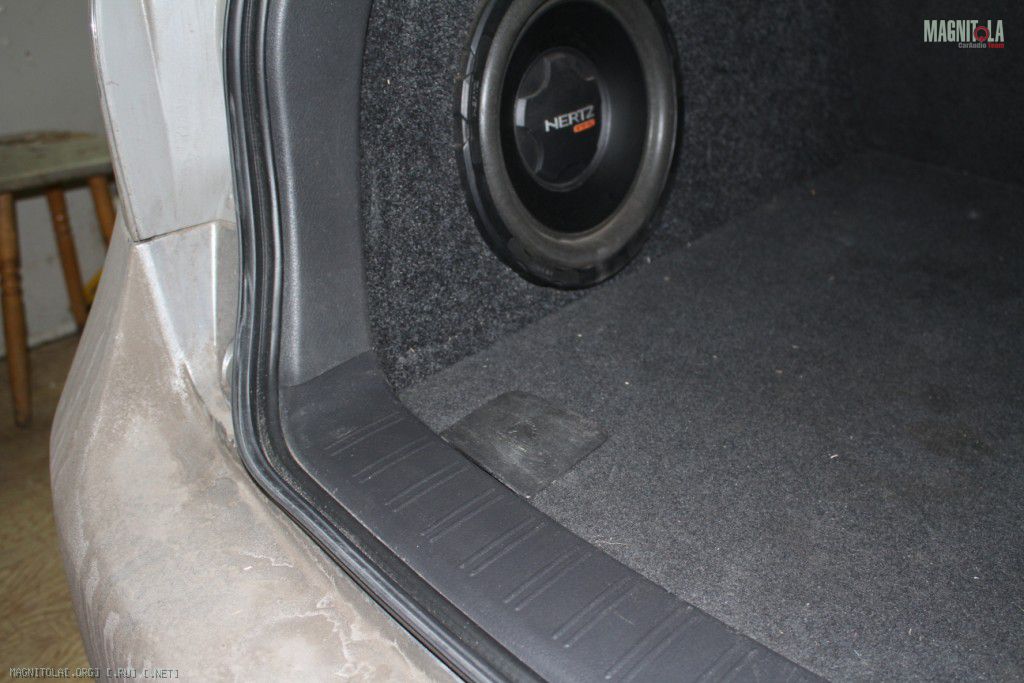

Финал
Вложение 360016Вложение 360018

Фальшпол лежит в "распорку", пока петлей не делал. Прокинул провода. Штатный пол лег сверху.

P.S. В место полно размерной запаски, заменил на докатку. Потом фальшполом поднял до "как было".

/////sergey - ну что запустили все? Блок питания хватает? А то вот ездию с М2, такие помехи просто пипец, думаю срочно менятьЖ) (шутка). Кстати если хотите чтобы радио не хватало помех от блока, то нужно усб которое идет на радио модуль запитать отдельно. Почитайте на карпс там это обсуждалось. Еще по поводу радио, все USB модули для радио, к сожалению не блеснут хорошим приемом, лично перепробовал 3 модуля. На мой взгляд (у меня так заработало на ура) это ставить pci карточку, к примеру Beholder.

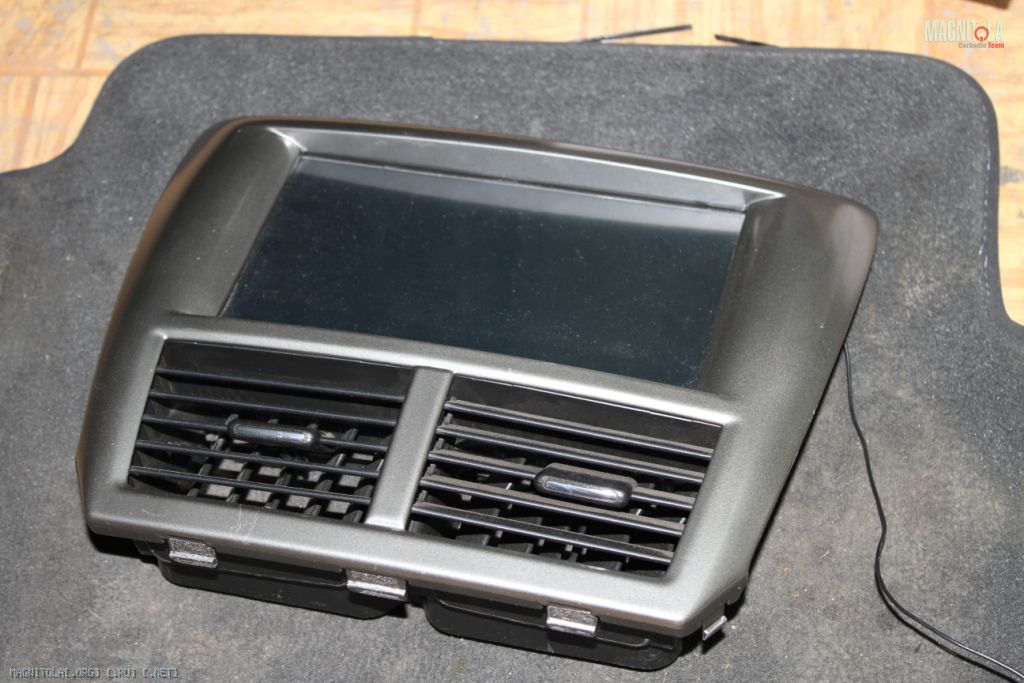

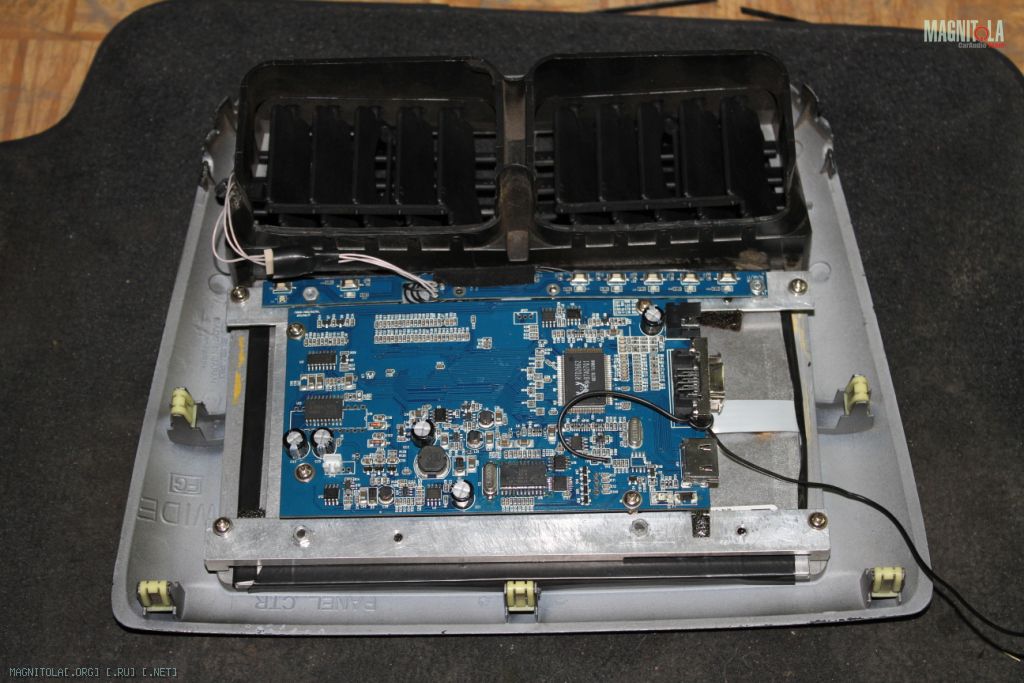

А вот и рамка с монитором:
Берем рамку, 7" широкоформатный монитор - примеряем.... допиливаем, красим и получаем
Вложение 361054Вложение 361056

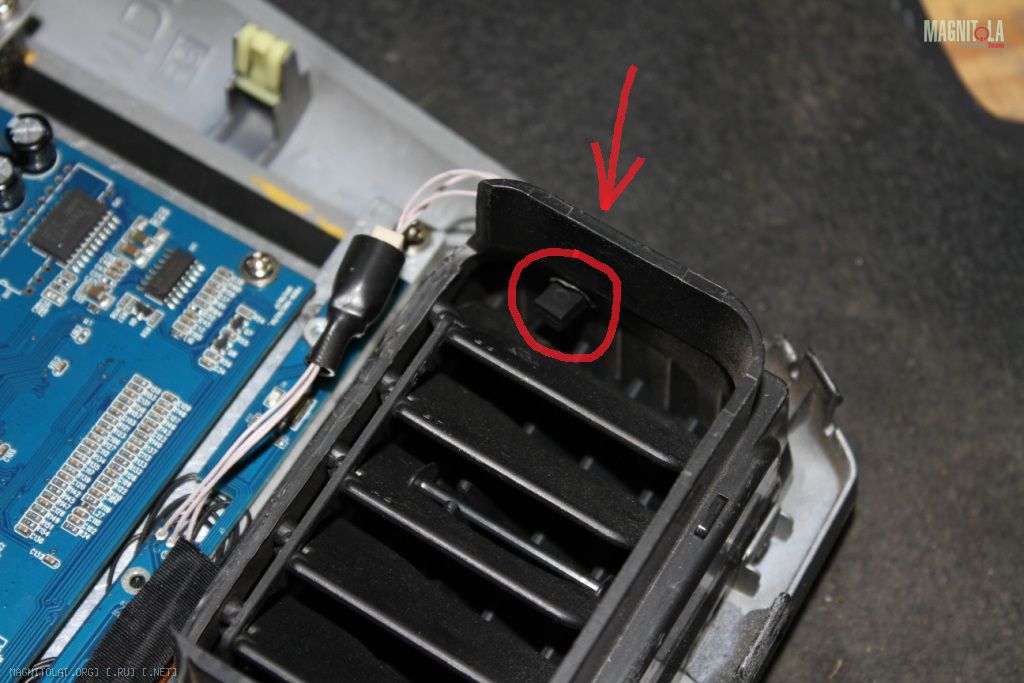

а так же выводим глазок
Вложение 361058

Цитата:

---

Сообщение от crashmilan

/////sergey - ну что запустили все? Блок питания хватает? А то вот ездию с М2, такие помехи просто пипец, думаю срочно менятьЖ) (шутка). Кстати если хотите чтобы радио не хватало помех от блока, то нужно усб которое идет на радио модуль запитать отдельно. Почитайте на карпс там это обсуждалось. Еще по поводу радио, все USB модули для радио, к сожалению не блеснут хорошим приемом, лично перепробовал 3 модуля. На мой взгляд (у меня так заработало на ура) это ставить pci карточку, к примеру Beholder.

---

Погади еще все в тестовом режиме...холодно и места нет(((( Для себя вопрос с радио решил, как писал выше. А всякие карточки PCI и тому подобные ИМХО - не для CarPC/

Проект продолжается!!!!!!!!
Спасибо Alllexis за оперативность!!!!!!!:magnitola-team: Подогнал RUX-701. Теперь будет что крутить)))

Фото потом будут.

P.C. Ели ели от них уехал)))

Да не за что, главное чтобы девайс радовал. А что с выездом то случилось?

Цитата:

---

Сообщение от Alllexis

Да не за что, главное чтобы девайс радовал. А что с выездом то случилось?

---

С начала экскурсию провели, потом еле-еле уехал. Там дорогу не почистили (после снегопада), каша 10-15 см, машины по краям поставили и вдобавок по этой каше на встречу нексию на галстуке тащили. В общем цирк да и только.....

P.S. Сегодня снял потолок, поклеил вибру и выгнали (((((((((( Ну и ладно ВСЕ впереди!!!!!!!

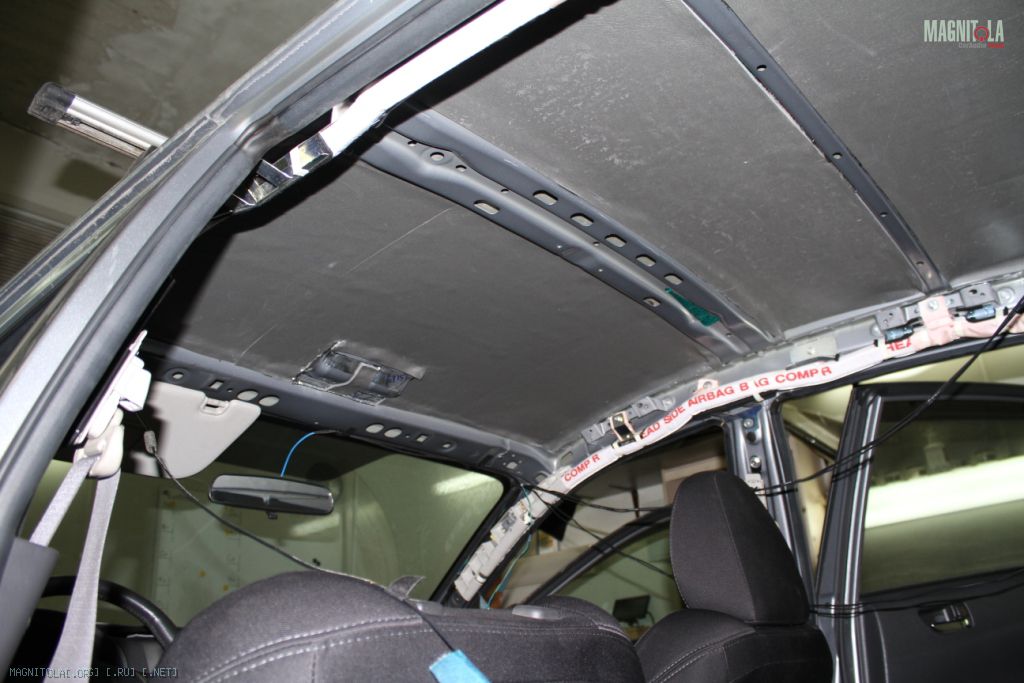

Сегодня доделал потолок
Вложение 363324Вложение 363326

Технология и материалы:

Сначало все обезжирить, потом с феном положить вибру STP - silver, потом опять обезжирить и положит STP - сплен 5.

Можно наверное еще один слой сплена или акцента положить, расстояние позволяет. Но уже заметный результат!!!!!! Даже очень заметный.
ИМХО - наверное оптимальный вариант. А катать в два слоя вибру или один, но бомб - насколько будет тише? На сколько будет тяжелее? - Каждый решает сам.

Решил написать по шумке:
Багажник:
На каждую арку ушло два листа сильвера (в два слоя) и 0,5 акцента.
На среднюю часть (где запаска) 1,5 сильвера
Потолок
3,25 сильвера и 2 сплена 5
Двери
2 листа бомба (в среднем) (делал без сплена!!!)

Не сделал:
5-ю дверь, пол и капот.

В общем не сильно нагрузил машинку (пока))))

На выходных много катался по загородным трассам. После проделанной шумоизоляции ощущения только положительные. На скорости 170:dance2: шум идет очень равномерно со всех сторон, нет явного преобладания шума от двигателя или колесных арок. Хорошо слышно, где находиться авто, вовремя обгона, т.к. основной шум идет от стекол!!!! или через стекла.

Но есть еще один недостаток! апстену
Когда проезжаешь по лужам, слышны брызги о днище - это следующий этап шумки.

PS Проект подзастрял..... шнурки все протянуты, динамики поставлены "на соплях", когда дело дойдет до подиумов - ХЗ.

PPS А пока пошел курить темы про трех полоски с фазовыми и временными задержками :smoke:

Интересно, это тема про CAR PC или же все таки про ШВИ?! гы ГЫ гы

Вложение 368826

Цитата:

---

Сообщение от Ruslan666

Интересно, это тема про CAR PC или же все таки про ШВИ?! гы ГЫ гы

---

Это тема про мой проек. про CAR и PC. Здесь я делюсь своими находками и проблемами, а так же решениями во время инстилляции. Просто писать о том, как запихать мать в корпус - не интересно никому. Работу девайсов - ДА. Но для меня звук не на последнем месте, поэтому процесс идет с разборки салона, шумки, прокладки веревок, установки акустики и компа. Вдобавок делаю все где придется, а на улице не месяц май.

P.C. Это кстати единственная такая импреза в инсталле на сайте, так что если есть обладатели подобных машин им будет интереснее знать о мох находках, в плане ШВИ. А если есть какие вопросы по PCCAR - вэлком.

P.P.C. а горизонт и вправду завален :smoke::rofl:

ИМХО, тогда тему корректнее было создать в разделе наши инсталляции.

И снова здрасте ВСЕМ.

Давно я тут не писал.... Воопщем всеми правдами и неправдами, через десятые руки достали:

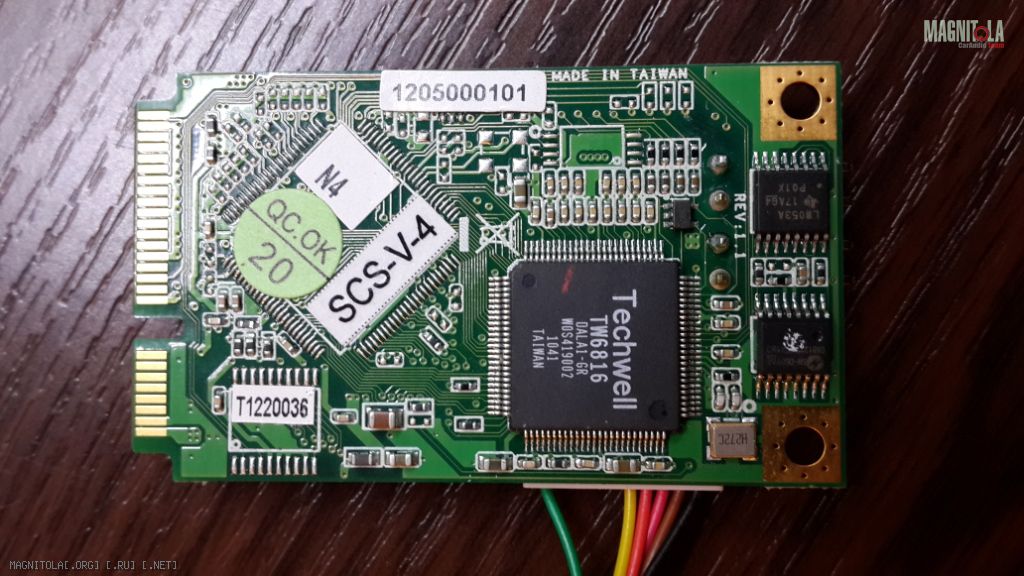

Вложение 453708
Вложение 453710

Я фиг его знаю что за название и производитель((((
Дрова для TW6802(((

Там идет 4 канала видео и 4 канала аудио.

что это

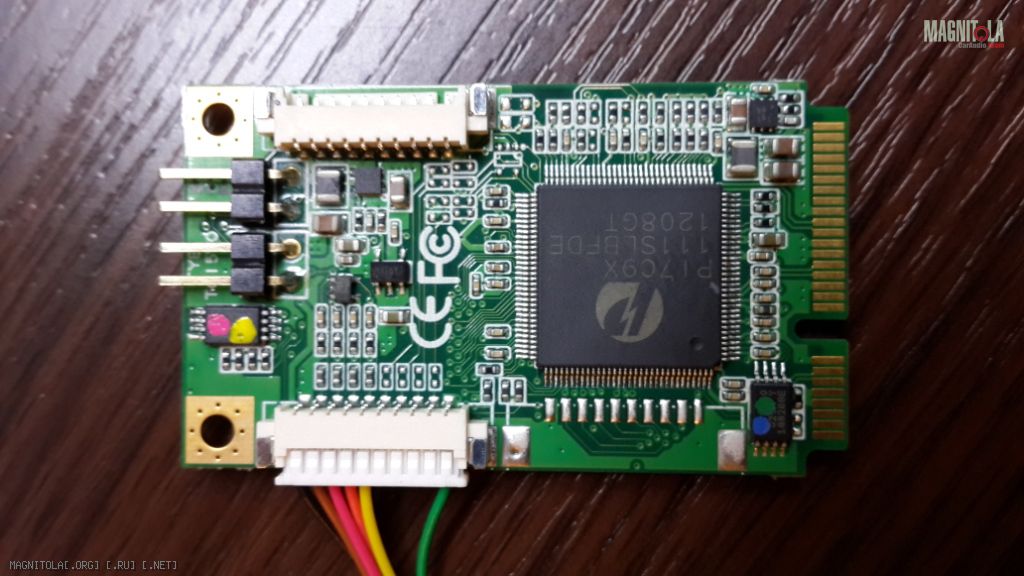

Mini-pci карта видеозахвата.
