Бюджетный CarPC из нетбука.
Приветствую всех форумчан!
Созрел для установки в авто CarPC, полазил по разным форумам по автозвуку и по карписи и сложился у меня вот такой весьма бюджетный вариант.
Дано:
- нетбук Asus Eeepc 1001px. Старенький, но 2 ядра, 2 гига - все как надо, даже хард стоит ssd 64gb (родной пал смертью храбрых в результате постоянной долбежки нетбука об стол). Экран 10" 1024х600
- усилитель Carrozeria (Pioneer) GM-201 - 2x100Вт (достался нахаляву в неплохом состоянии несмотря на преклонный возраст)
- машина Mazda Familia S-Wagon. ГУ в машине - стандартная 2din хрень с радио и сд диском. В дверях блины 5х7" около 30Вт.

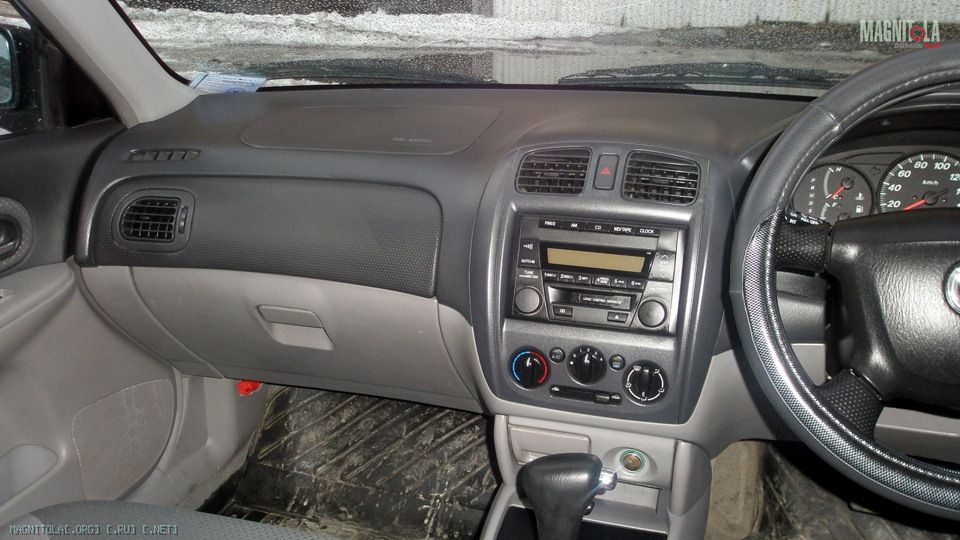

Вложение 645464
Идея в следующем: Нетбук разбираем, извлекаем матрицу и вкладываем на место штатной магнитолы в 2din отсек. Излишки экрана уходят под панель. Видимая область остается примерно 860х530 пикселей.
В качестве FrontEnd - оболочка iCar DS (хотел центрифугу, но не получилось задать скину необходимое положение на экране). Из плюсов - большие возможности по интеграции приложений, множество плагинов и, самое главное, возможность задать скину произвольный размер и положение на экране.
Сама тушка нетбука устанавливается на место магнитолы перпендикулярно экрану (шлейфа матрицы должно впритык хватить). В картридер ставим флешку на 32gb, на один USB ставим USB хаб, другой выводим в бардчек для подключения внешнего харда. К хабу потом можно будет зацепить всякие вебкамеры, тв\радио тюнеры и прочую периферию.
Для питания используем обычный автомобильный адаптер для ноутбука за 500-1000 руб. Запитываем его от прикуривателя, а в плане питания бука указываем, что от сети работать всегда, а от батареи - засыпать через 1 минуту. Таким образом, мы получаем автоматическое выключение бука через минуту после того как выключили зажигание. Для автоматического включения - с помощью реле, которое запитано от цепи стартера, замыкаем кнопку включения нетбука. В результате нам нет необходимости покупать дорогой специализированный блок питания.
Теперь самое главное - звук. Благодаря CarPC мы получаем возможность читать практически любые музыкальные и видео форматы. Остается вопрос вывести качественный звук. Встроенная звуковуха играет конечно лучше штатного ГУ, но я так и не смог на ней услышать разницу в звуке между FLAC и MP3 192kbit. Spdif можно снять либо через внешний USB конвертер Spdif, либо, если руки из плеч, подпаявшись к встроенной звуковухе - практически всегда вывод звука в цифровом формате поддерживается чипом, но не распаян и заблокирован в BIOSe, что лечится тюнингом драйверов.
Мне пока придется брать звук в аналоговом виде, пока не разбогатею на лишнюю десятку на покупку внешнего проца.
Усилок ставим под переднее сиденье и цепляем к нетбуку.
В передние двери планируется поставить HERTZ ЕSK 165.5. (может кто посоветует, на что еще стоит взглянуть в диапазоне 5-6 тыс руб. Слушаю в основном инструменталку и русский рок в виде НАУ, Сурганова и т.п.)
Что получаем в итоге - стартовый комплект, который можно спокойно наращивать по мере появления денег. Мой начальный бюджет - около 10 000 руб (5000 акустика, 500 - блок питания, 1500 - силовые кабеля, межблоки, предохранители и т.д. , 3000 шумка дверей и подиумы). И то его дополнительно можно размазать по времени.
Связка нетбук+усилитель+блок питания была оттестирована на стенде в домашних условиях и показала себя вполне удобной в использовании. После того как приобрету акустику - все это будет смонтировано в авто.
Re: Бюджетный CarPC из нетбука.
imho, не надо hertz esk.
Вот свежая статья с более интересными вариантами в АЗ.
Вложений: 2
Re: Бюджетный CarPC из нетбука.

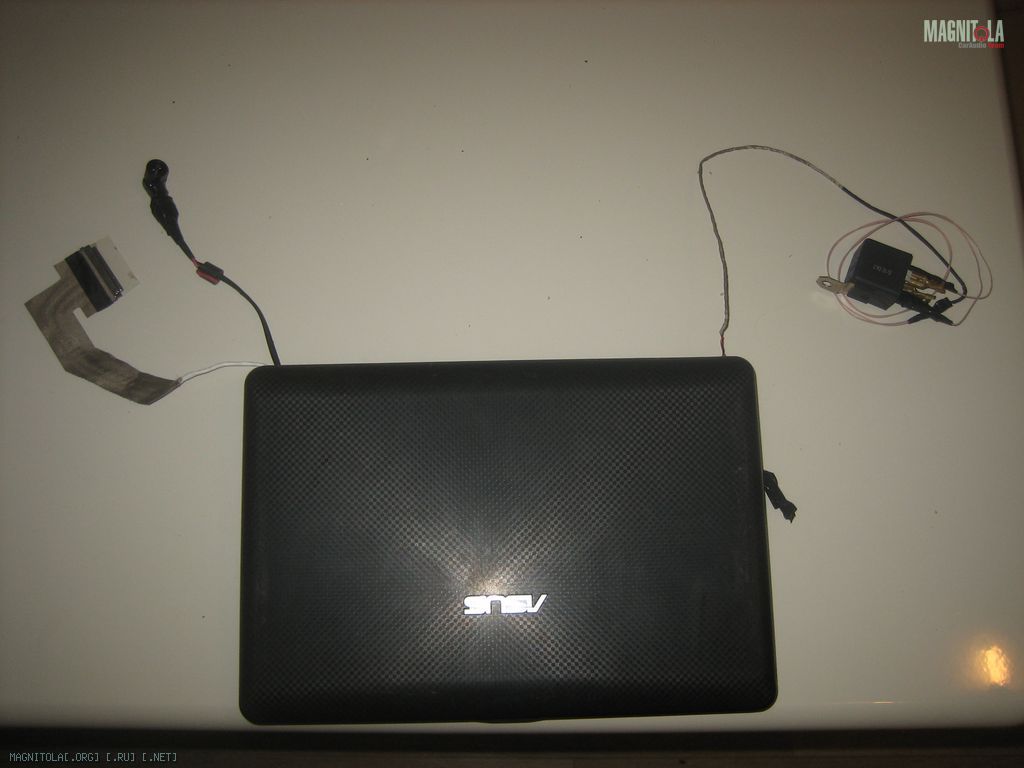

Собрал и поставил первую очередь CarPC - нетбук и усилок.
Вложение 501944
Акустика пока стоит штатная. В свое время поставил в задние двери пару дешевых пионеров. Послушав как оно звучит - вывел баланс полностью на передок и забыл. А поскольку недавно у меня один передний динамик сгорел, то усилок был зацеплен на пару этих убогих пионеров.
Когда включил собранную систему я был в шоке от того как может играть пара динамиков за 800 рублей на хорошем усилителе - по сравнению с тем что было. Динамики зазвучали - четкий низ, появились ВЧ и пришли в норму СЧ. Я был приятно удивлен. Правда вместе с динамиками зазвучали и не проклеенные двери, но это уже другая история.
Вложение 501952
Вот готовый вид: итоговая видимая область экрана - 22см или 8,5 дюймов.
Из неприятного - крайне низкое качество источника звука. В режиме "mute" - полная тишина, как только добавляешь громкости - появляется фон, причем при движении мышкой появляется дополнительная помеха. В общем, имеем крайне низкое качество фильтрации помех по питанию в нетбуке. В связи с этим возник вопрос - пропадет ли фон при использовании внешней USB карты?
По акустике - нашел наконец у нас в городе магазин с нормальным стендом с компонентной акустикой, а то у нас куда не зайди одни блины стоят прикрученные в стенд. В общем, послушал Hertz, Morel, Focal и DLS. В итоге заказал DLS B6.2 - на мой вкус, в бюджете до 6000 руб по звуку равных им нет.
Re: Бюджетный CarPC из нетбука.
А тач стекло стомт или нет? как управлять собираетесь?
Re: Бюджетный CarPC из нетбука.
Цитата:
Сообщение от
Toha_L пропадет ли фон при использовании внешней USB карты?
скорей всего да. я изначально посадил включение планшета и ремоут усилков на 1 кнопку, в итоге когда планшет грузился были сильные щелчки на все динамики, удалось избавиться только выведя доп.кнопку на ремоут - сначала вкл планшет, потом вкл ремоут. от USB карты никаких наводок нет!
Re: Бюджетный CarPC из нетбука.
Цитата:
пропадет ли фон при использовании внешней USB карты?
скорее нет, питание бука разорви по земле, например ВА3121,, а так может сьанет чуть лучше а может чуть хуже!
Re: Бюджетный CarPC из нетбука.
Цитата:
Сообщение от
Leha080 А тач стекло стомт или нет? как управлять собираетесь?
Пока панель управления не доделал, просто беспроводной мышкой. Лежит старая мультимедийная клава Genius и есть выезжающая панель с кнопками от магнитолы. Сейчас сращиваю контроллер с панелью - будет вполне отличное управление. Также в планах резистивная тач панель с контроллером (цена вопроса около 3000р), но это все во 2ю -3ю очередь после звука и по мере поступления денег.
---------- Сообщение добавлено 11.01.2014 в 14:50 ----------
Цитата:
Сообщение от
Leha080 скорее нет, питание бука разорви по земле, например ВА3121,, а так может сьанет чуть лучше а может чуть хуже!
Спасибо за наводку - посмотрю внимательно, тем более цена вопроса - копейки. Еще в планах LC фильтры по питанию c преобразователя, ну и как куплю звуковуху - такие же фильтры в разрыв цепи питания USB.
---------- Сообщение добавлено 11.01.2014 в 14:52 ----------
Цитата:
Сообщение от
manowar_gub я изначально посадил включение планшета и ремоут усилков на 1 кнопку, в итоге когда планшет грузился были сильные щелчки на все динамики, удалось избавиться только выведя доп.кнопку на ремоут - сначала вкл планшет, потом вкл ремоут.
У меня щелчков включения нет, ремоут все равно включается с задержкой.
Re: Бюджетный CarPC из нетбука.
Цитата:
Сообщение от
Toha_L По акустике - нашел наконец у нас в городе магазин с нормальным стендом с компонентной акустикой, а то у нас куда не зайди одни блины стоят прикрученные в стенд. В общем, послушал Hertz, Morel, Focal и DLS. В итоге заказал DLS B6.2 - на мой вкус, в бюджете до 6000 руб по звуку равных им нет.
Хорошая акустика, своих денег стоит, имеет потенциал. Мягкое звучание. Но пищи направлять друг на друга, иначе цикают, мидбасы доворачивать обязательно, и желательно поканально по уровню твитеры немного громче, благо штатные кроссы раздельные на вч и сч\нч.
Re: Бюджетный CarPC из нетбука.
А мне понравилось, как экран в торпеду вписался.
Пеши есщо :)
Вложений: 1
Re: Бюджетный CarPC из нетбука.

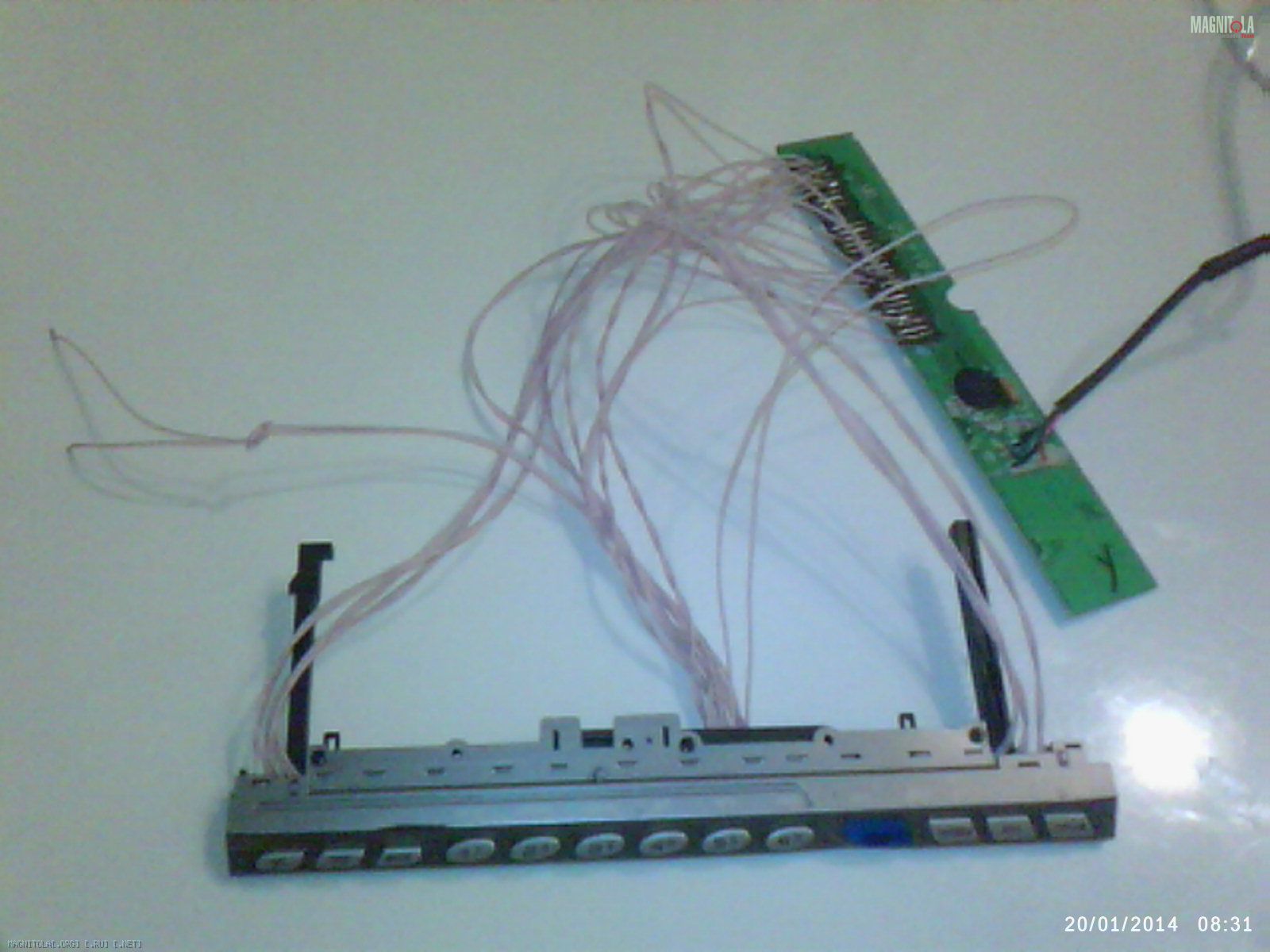

Собрал наконец-то клавиатуру для управления. Взял от старого 330 JVC выдвигающиеся кнопки и прикрутил их к контроллеру USB клавиатуры. Клавиши: стрелки, пробел, PgUp, PgDn, Home, End, Esc, Enter, Ctrl. Благодоря Ctrl получаем не 11, а 22 кнопки управления. Синяя кнопка - включение нетбука.
Плюс есть еще штатная подсветка кнопок. Единственное, пока не придумал как красиво нанести пиктограммы. Плоттер такие мелкие буквы не возьмет, а чем еще вырезать миниатюрные наклейки под покраску - хз.
Вложение 507320
Сразу монтировать не стал, пока просто подключил - пару недель погоняю, посмотрю насколько будет удобно, а там если потребуется поменяю расположение кнопок и смонтирую на место.
