Коммутатор кнопок между джойстиком iDrive и пультом (самодельный)

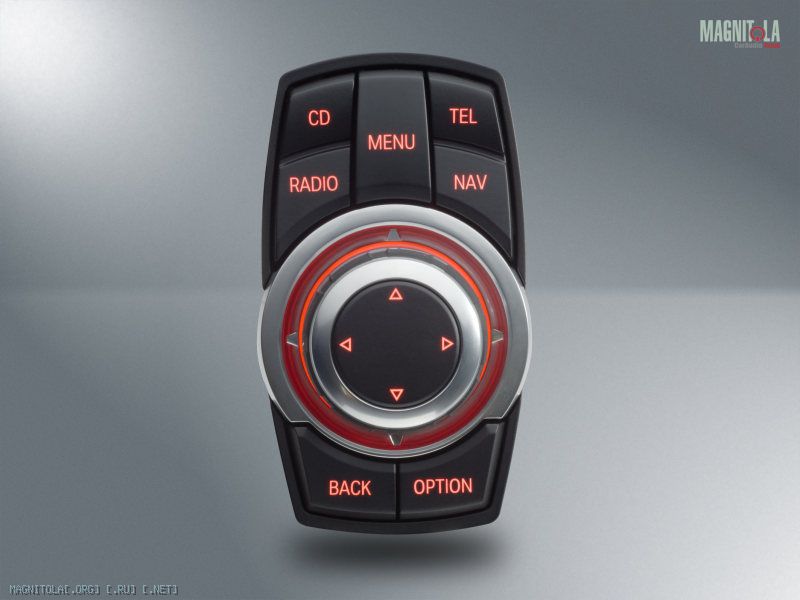

Имеется джойстик BMW iDrive такой:
Вложение 627106

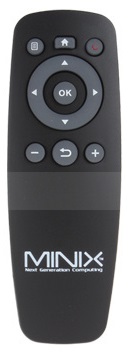

Также имеется мультимедиа плеер Minix X7 в качестве источника звука. У него есть пульт управления такой:
Вложение 627108
Расположение кнопок очень похожее. Планирую разобрать пульт, ИК-передатчик прикрутить "в упор" к ИК-приемнику на плеере, вывести из пульта проводки с кнопок. Далее нужно создать коммутатор, переключающий штатные кнопки/энкодер джойстика на управление медиаплеером.

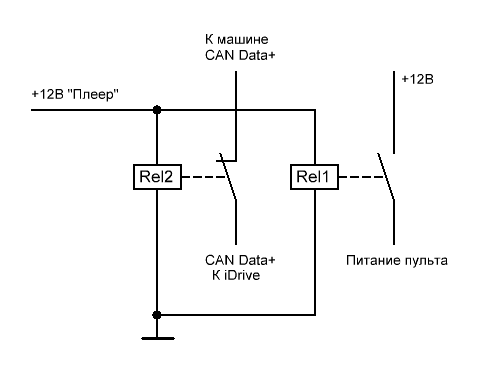

Кнопки джойстика iDrive и пульта буду постоянно запараллелены. Коммутация будет происходить по сигналу +12В с видеоинтерфейса, переключающего изображение между штатной системой и медиаплеером. Шина CAN от контроллера-джойстика iDrive к машине будет прерываться нормально замкнутым реле. Подача сигнала "Плеер" приведет к размыканию его контактов и одновременной подаче питания на пульт, активизируя его ИК-передатчик.
Вложение 627242
Re: Коммутатор кнопок между джойстиком iDrive и пультом (самодельный)
Добрый день! чем закончилась инсталляция? мы сейчас разрабатываем адаптер разных джойстиков бмв которые можно использовать в частности для подобных решений. адаптер подключается к CAN шине, на выходе транзисторные ключи, ик команды и резистивный выход. В данный момент нужна бмв ф серии на несколько часов в любом месте Москвы подключиться к ней и поснимать данные.
Re: Коммутатор кнопок между джойстиком iDrive и пультом (самодельный)
Привет! Пока ничем. Микросхемы и макетные платы купил, но всё опробовать катастрофически нет времени. Надеялся заняться этим после Нового Года...
У машина машина Е60, но БМВ серии F сейчас найти не проблема.
Re: Коммутатор кнопок между джойстиком iDrive и пультом (самодельный)
я уже пару недель ищу, буду признателен, если найдется. Какое-то время назад работал в БМВ сервисе, тогда да, проблемы такой не было. Макетные платы, микросхемы...это хорошо. с кана можно в ик сделать адаптер. а джойстик этот разве без проблем подключается в е серию и управляет?
Re: Коммутатор кнопок между джойстиком iDrive и пультом (самодельный)
Цитата:
Сообщение от
Андроник я уже пару недель ищу, буду признателен, если найдется. Какое-то время назад работал в БМВ сервисе, тогда да, проблемы такой не было. Макетные платы, микросхемы...это хорошо. с кана можно в ик сделать адаптер. а джойстик этот разве без проблем подключается в е серию и управляет?
Насчет джойстика мне еще предстояло испробовать. Вот здесь и здесь народ что-то делал.
---------- Сообщение добавлено 17.11.2014 в 10:13 ----------
Цитата:
Сообщение от
Андроник Добрый день! чем закончилась инсталляция? мы сейчас разрабатываем адаптер разных джойстиков бмв которые можно использовать в частности для подобных решений. адаптер подключается к CAN шине, на выходе транзисторные ключи, ик команды и резистивный выход. В данный момент нужна бмв ф серии на несколько часов в любом месте Москвы подключиться к ней и поснимать данные.
Как подключаться планируете? Просто не каждый человек согласится разбирать машину. Я бы согласился :)))
Re: Коммутатор кнопок между джойстиком iDrive и пультом (самодельный)
Cнимаем шильдик на джойстике заднем, вынимаем разъем, вставляем переходник и читаем. Человек обычно не знает, что разбирают его машину, да это и не важно, разъем вставляется обратно, шильдик также вставляется.
---------- Сообщение добавлено 17.11.2014 в 12:40 ----------
да... про работу ребят почитал, каждый решает как может. Если кстати у машинки сенсорный керамический будет джой, его тоже можно почитать. с ним несколько сложнее, но можно попозже сделать адаптер CAN - USB и мышкой управлять. Одна проблема - я в Москве до 20-21 ноября. На столе лежит такой джой как на фото Chipa, и за малым исключением по кану все кнопки транслируются на транзисторы. Джой не разбирался.
Re: Коммутатор кнопок между джойстиком iDrive и пультом (самодельный)
Цитата:
Сообщение от
Андроник Одна проблема - я в Москве до 20-21 ноября.
Когда вернешься?
Re: Коммутатор кнопок между джойстиком iDrive и пультом (самодельный)
хотелось бы если получится до отъезда почитать.
