Ввод HDMI из медиаплеера в видеоинтерфейс, подача на штатный монитор
Видеоинтерфейс CarFormer.ru модели BMW_PIP_TW_REV0.4 2011/11/14 работает со штатной системой CIC автомобилей BMW. Разрешение штатного экрана 1280x480. Видеоинтерфейс имеет входы RGBs и композитный видео. Данные входы не обеспечивают высокое качество изображения, на которое способен монитор. Задача выставления нужного разрешения на Android-плеере Minix X7 уже решена.
Теперь нужно подать цифровой видеосигнал прямо внутрь видеоинтерфейса.

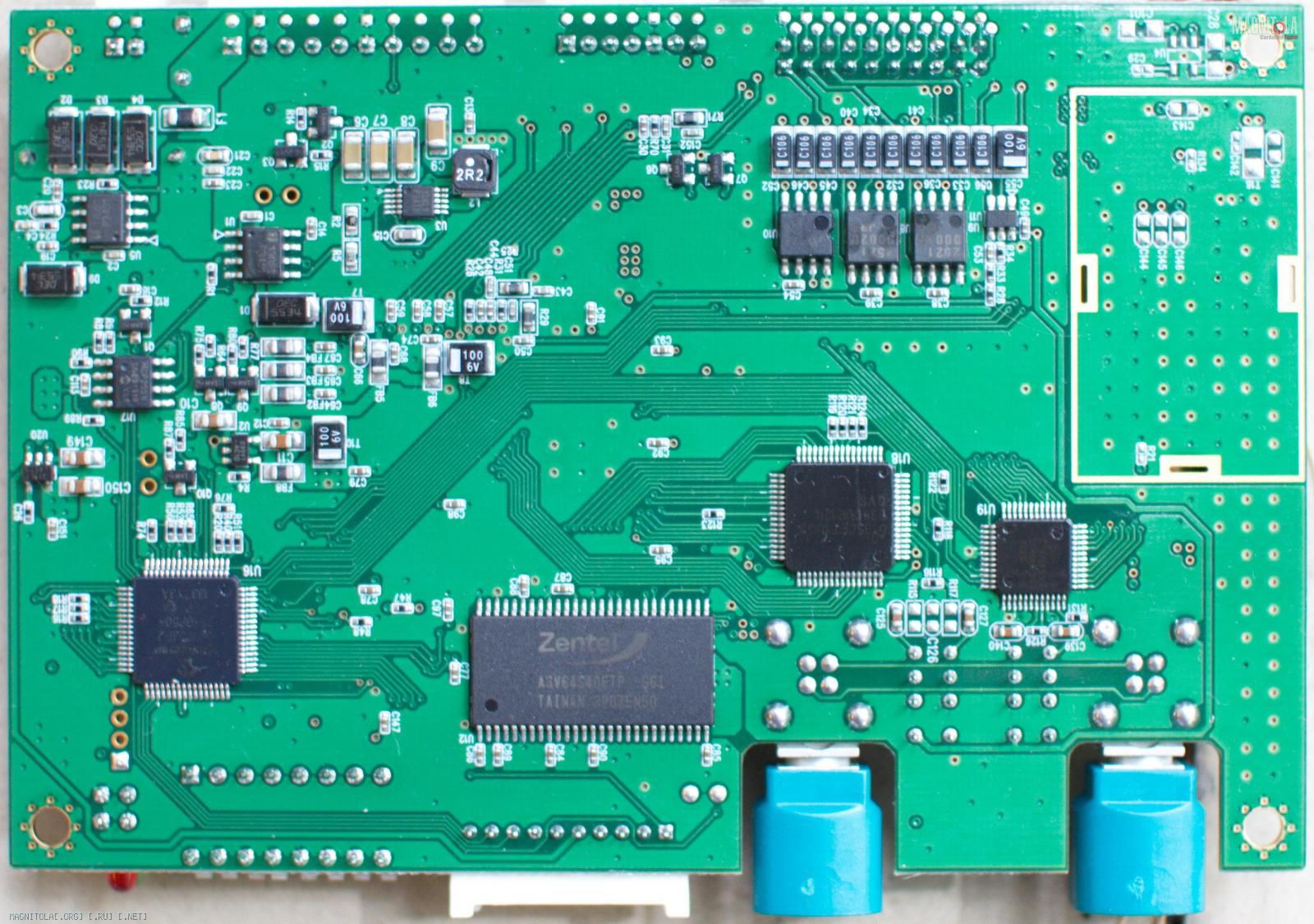

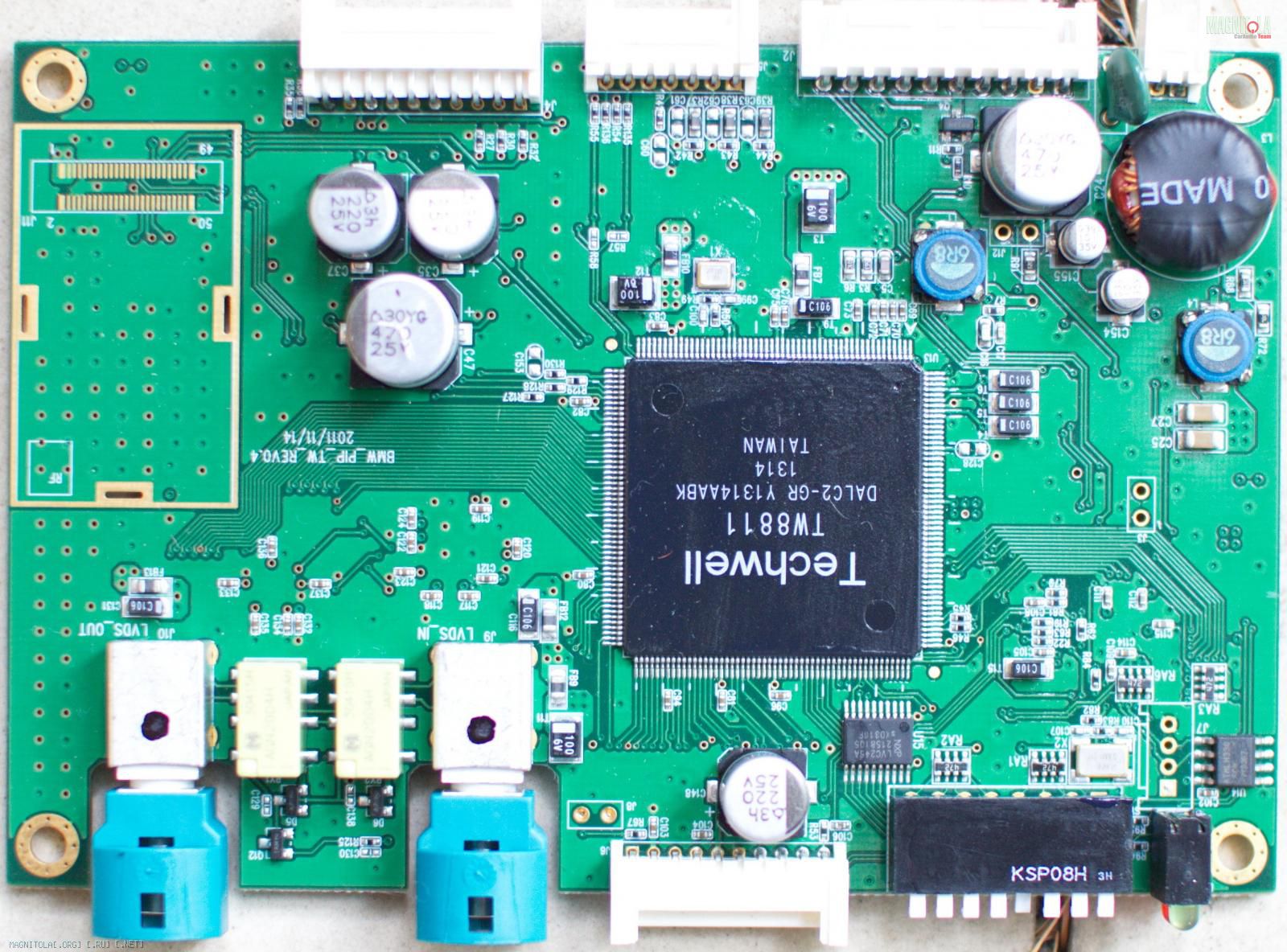

Разобрал его, потерял гарантию :) Фото платы:
Вложение 627934Вложение 627932
Набор микросхем такой:
1) Techwell TW8811 DALC2-GR datasheet - сердце прибора, переключалка сигналов, ресайзер.
3D decoder based on LCD controller with PIP, Graphic OSD & CCFL/LED controller.
The TW8811 is a highly integrated multi-purpose LCD TFT flat panel controller with NTSC/PAL/SECAM 3D video decoder and a 2D
De-interlacer/Scaler targeting Automotive Infotainment and Consumer applications. Through multiple input ports, TW8011 can directly display video and graphic content from a variety of devices including TV Tuners, DVD players, back-up cameras, DTV/DMB receivers and navigation/GPS receivers.
Supports analog inputs including CVBS, S-Video, YPbPr & RGB signals and digital inputs including 8/16/24
bit RGB/YCbCr. Interlaced and progressive ITU 656 inputs are supported.
Supports both digital and analog panels up to WXGA resolutions.
2) A3V64S40ETP datasheet - 64Mb Synchronous DRAM - не интересно.
3) dsPIC33FJ datasheet - микроконтроллер
4,5) DS90UR241Q и DS90UR124 datasheet на обе - FPD-Link II Serializer and Deserializer Chipset - то что нужно!
• Automotive Central Information Display
• Automotive Instrument Cluster Display
• Automotive Heads-Up Display Qualified

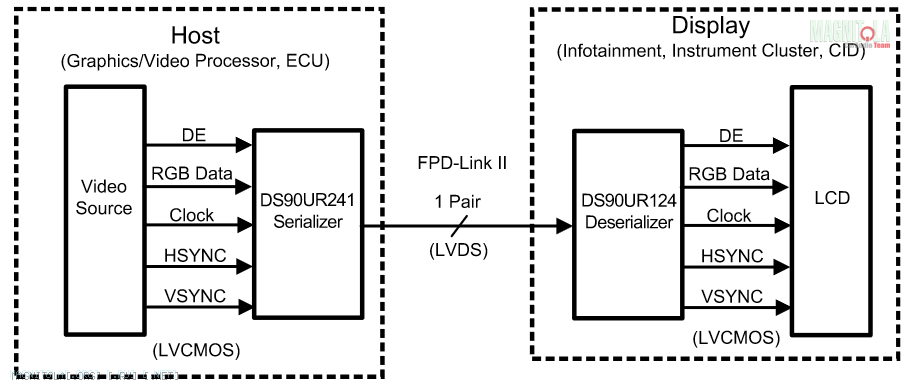

Схема включения:
Вложение 627866
Сериалайзер принимает на вход сигнал LVCMOS, состоящий из 25 проводников (24 - данные и 1 - такт). Его можно получить из LVDS с помощью микросхемы SN65LVDS4 от все тех же Техасских Инструментов. А вот LVDS из HDMI - видимо уже не так просто. Есть два проекта: Часть 1. HDMI-LVDS — это просто и готовый Assembled HDMI-LVDS converter
Re: Ввод HDMI из медиаплеера в видеоинтерфейс, подача на штатный монитор
Цитата:
Сообщение от
WWWolf
1) Techwell TW8811 DALC2-GR
datasheet - сердце прибора, переключалка сигналов, ресайзер.
Это было не datasheet, а описание. Настоящий даташит здесь.
---------- Сообщение добавлено 24.08.2014 в 12:24 ----------
Цитата:
Сообщение от
WWWolf
Он состоит из:
SN75LVDS83B
TFP401
---------- Сообщение добавлено 25.08.2014 в 11:10 ----------
Таким образом, схема моего нового коммутатора сводится к следующему:
DS90UR124 - deserializer. Преобразует цифровой сигнал из последовательного потока штатной системы CIC в параллельную 24-битную шину LVCMOS.
TFP401 преобразует HDMI в поток шины LVCMOS.
ПОСОВЕТУЙТЕ! 24-32 канальный коммутатор (мультиплексор?) CMOS коммутирует между шину LVCMOS между штаткой и полученным со входа HDMI. Интересно, QS316211 (24 high-speed CMOS TTL-compatiblebus switches) подойдет?
DS90UR241Q - serializer. Действие, обратное десериалайзеру, то есть сериализация, создание последовательного потока. Мы получаем LVCMOS из HDMI и отдаем обратно в штатку CIC.
Осталось только получить сигнал переключения от шины CAN и мой видеоинтерфейс можно выбрасывать. ...Или продавать :smile3:
Не подскажете, как это сделать? Интересно, а кто читает CAN в Видеоинтерфейс CarFormer.ru модели BMW_PIP_TW_REV0.4 2011/11/14 ?
Re: Ввод HDMI из медиаплеера в видеоинтерфейс, подача на штатный монитор
Цитата:
Сообщение от
WWWolf
Судя по всему, PIC-микроконтроллер dsPIC33FJ.
Курю темы:
Данные климат-контроля
Android + CAN Hacker
---------- Сообщение добавлено 25.08.2014 в 14:08 ----------
Цитата:
Сообщение от
WWWolf ПОСОВЕТУЙТЕ! 24-32 канальный коммутатор (мультиплексор?) CMOS коммутирует между шину LVCMOS между штаткой и полученным со входа HDMI. Интересно,
QS316211 (24 high-speed CMOS TTL-compatiblebus switches) подойдет?
Еще есть такие PI5C16211 и FSTD16211. Все вышеуказанные микросхемы, а также эти, есть на Digikey.com
Re: Ввод HDMI из медиаплеера в видеоинтерфейс, подача на штатный монитор
Цитата:
Сообщение от
WWWolf Еще есть такие
PI5C16211 и
FSTD16211. Все вышеуказанные микросхемы, а также эти, есть на Digikey.com
Оказывается, эти не подходят, потому что они просто выключатели, а нужен переключатель, вот такой: SN74CB3T16212, причем сразу два.
Re: Ввод HDMI из медиаплеера в видеоинтерфейс, подача на штатный монитор
Цитата:
Сообщение от
WWWolf
Вот хорошая инструкция по считыванию данных CAN-шины с помощью универсальной платы Arduino с контроллером и модуля к ней Seeed CAN-BUS Shield.
