Переход с Пиона 80 в Car PC

Цитата:

---

Сообщение от sirota-12

Привет. Класно получается ...покажи как монитор крепится.

---

Всё на 3д печати...

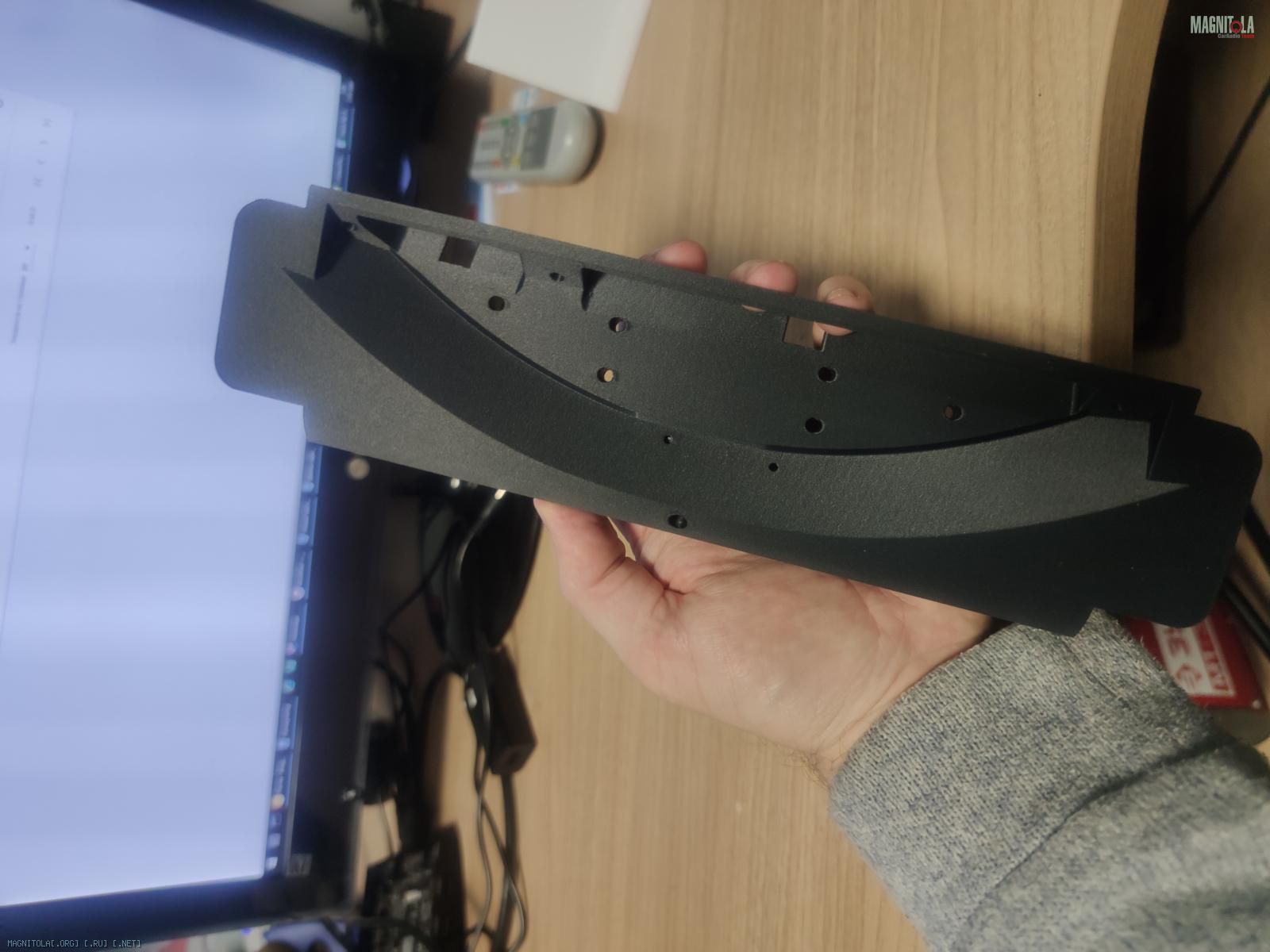

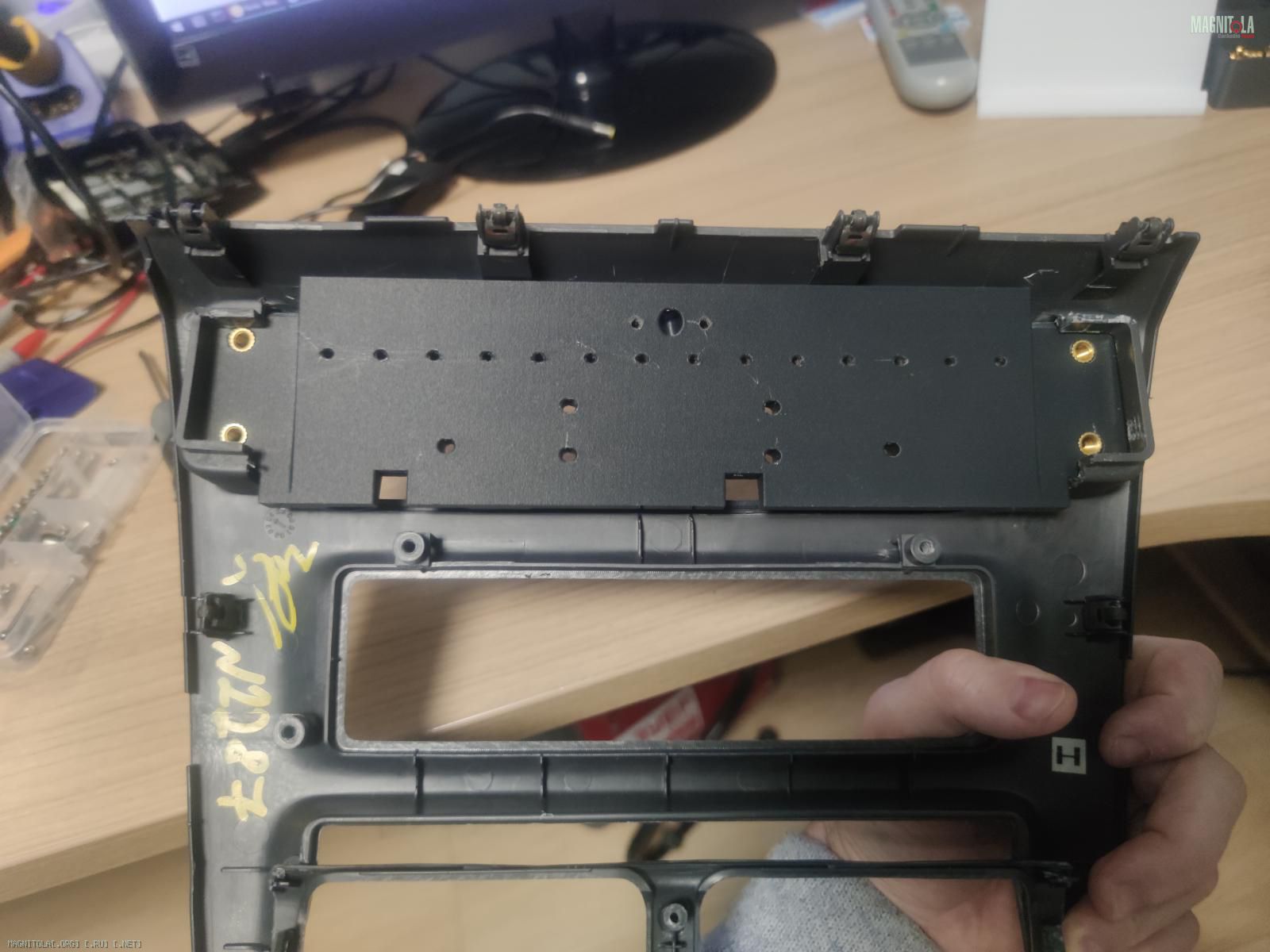

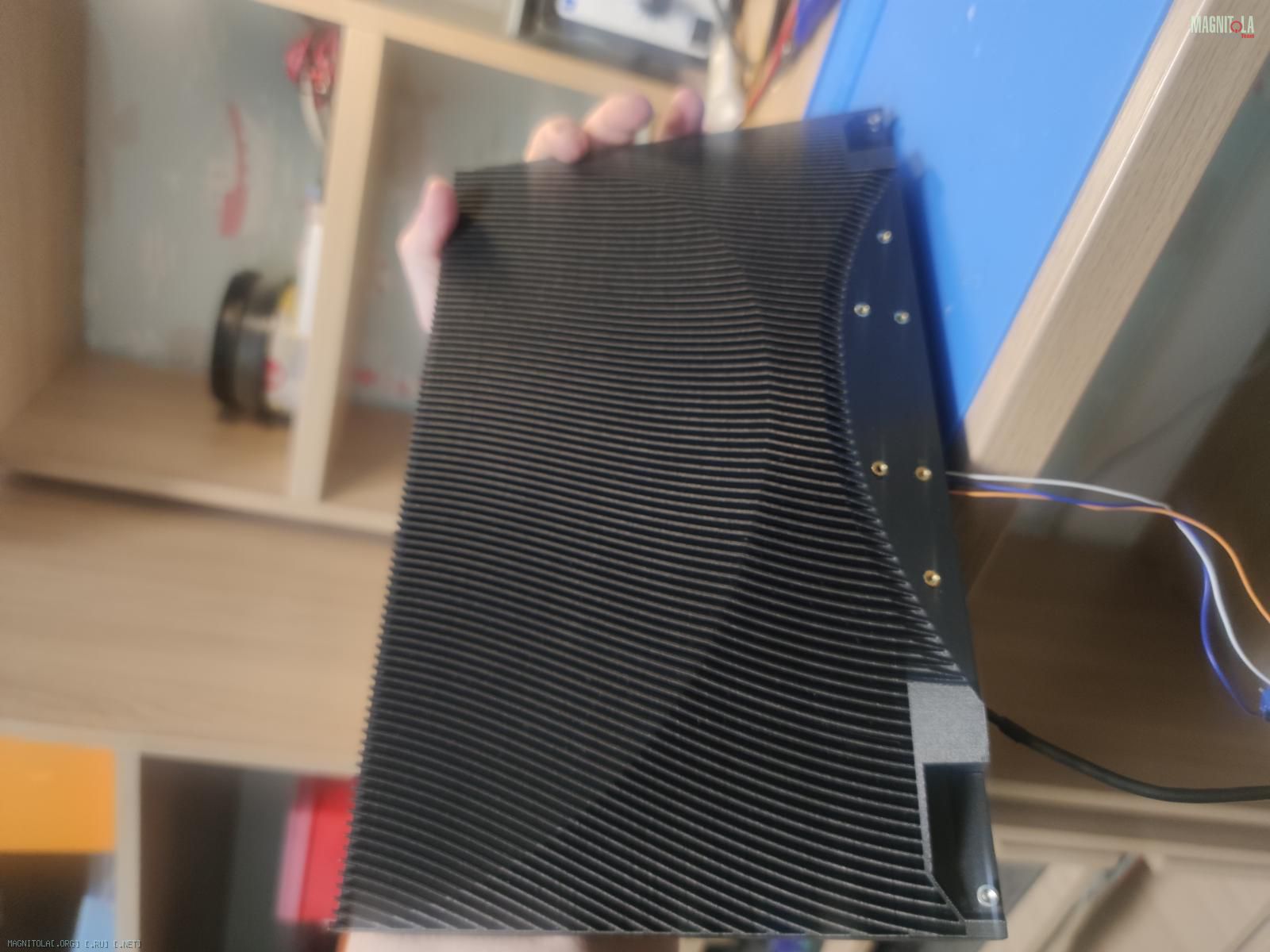

В заводской рамке вырез под переходную планку, в переходную планку вставляется корпус с матрицей...

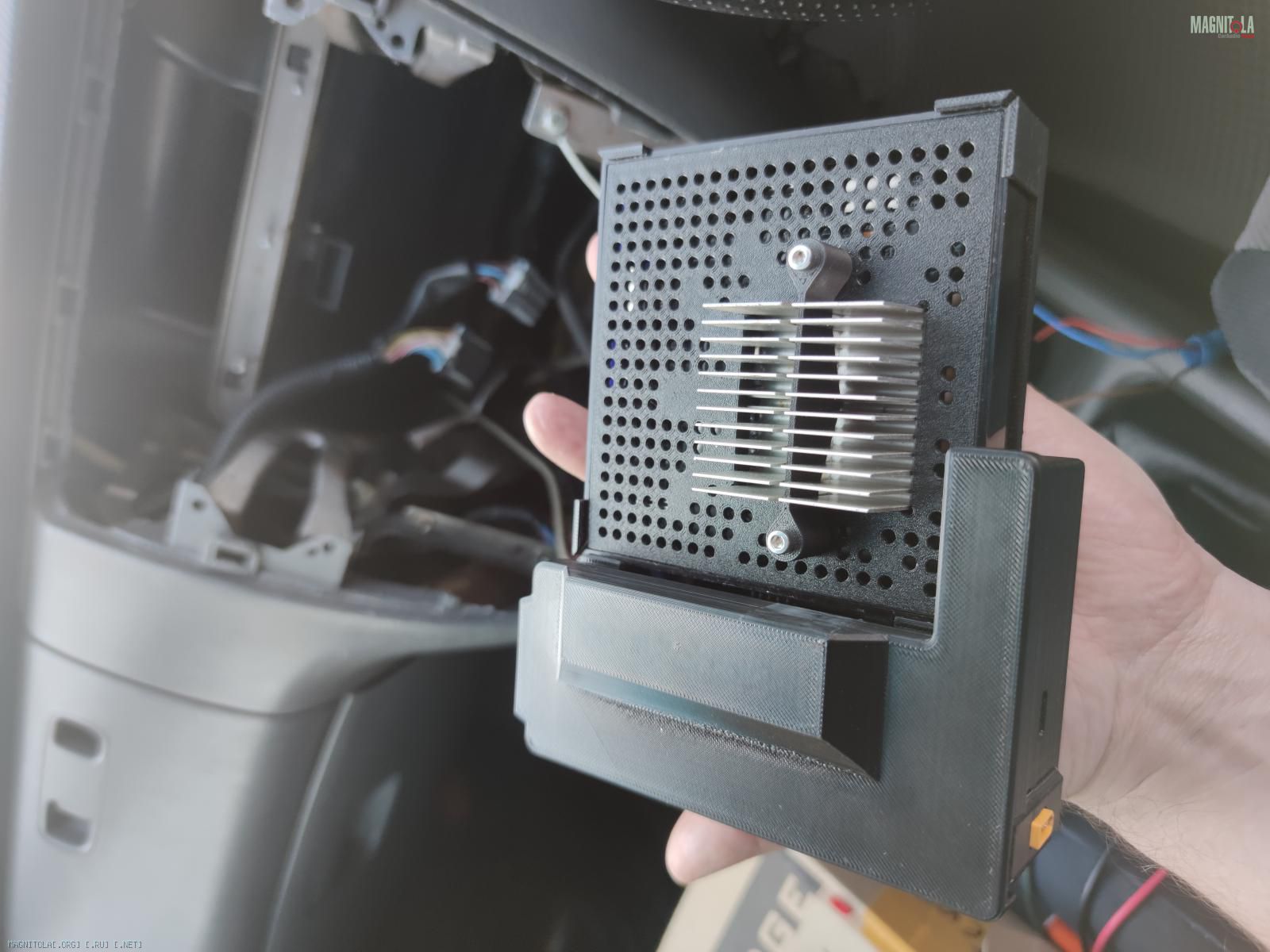

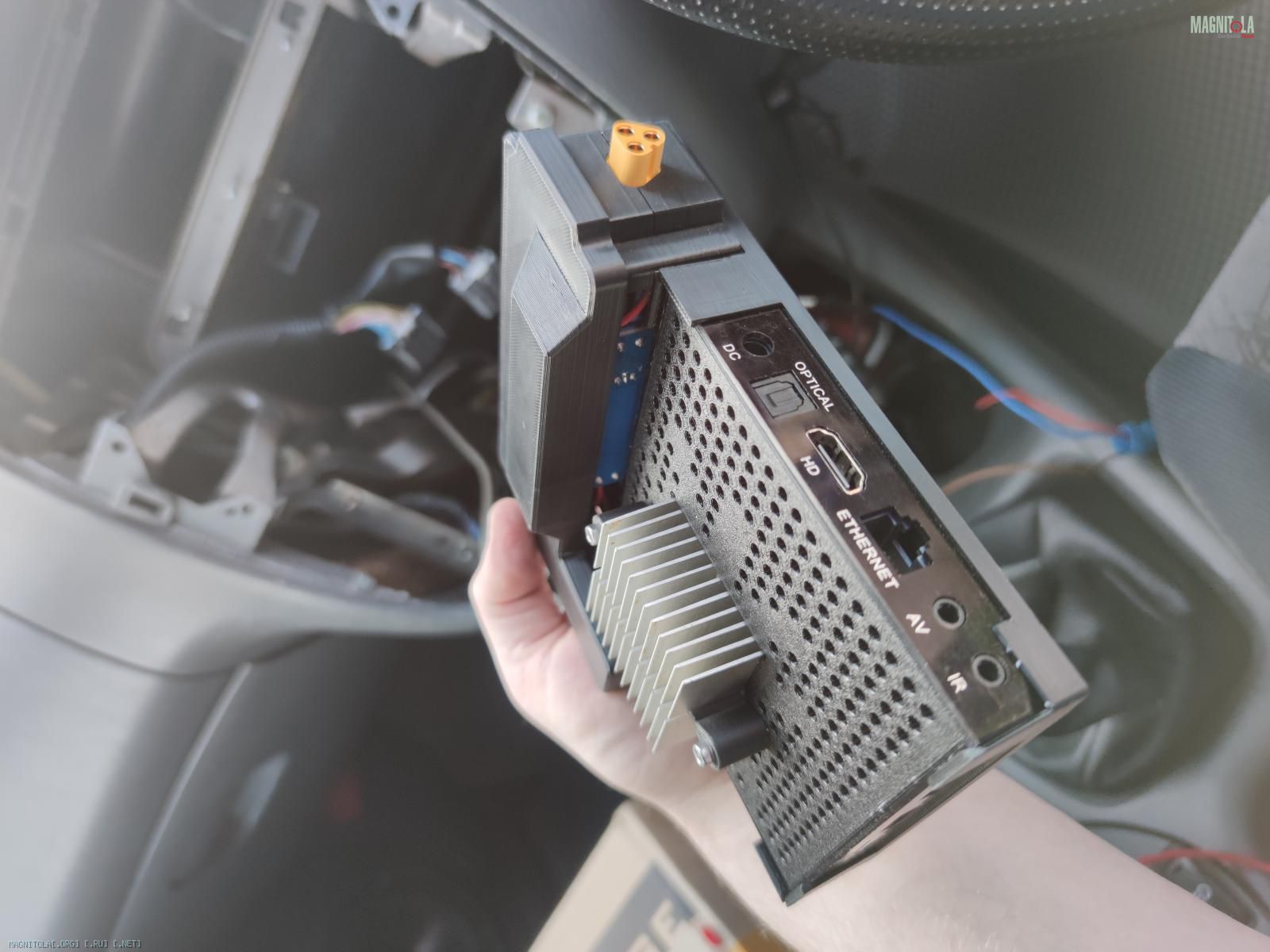

Заодно фото мозгов. Пользуюсь, работает но не то пальто... приставка оно хорошо когда кино включил и смотришь, для всяких манипуляций с приложениями навигацией переключениями т.д. тормознутая...
Делаю нового образца устройство на базе 13.3" OLED матрицы
+ мозгами будет раздолбанный самсунг или s20, или fold3, там и мощный проц 685 или 888 снапдрагоны, встроена вся периферия, DEX.

Вложение 1368479
Вложение 1368481
Вложение 1368483
Вложение 1368485
Вложение 1368487

Камрады, кто лихо разбирается в I2C шине и рядом с ней моментах, не откажусь от помощи...

Хорошие новости, возможно даже немного революционные в плане легкого и не принужденного многоканала....


Вложение 1368725

Цитата:

---

Сообщение от traktorist3d

Хорошие новости, возможно даже немного революционные в плане легкого и не принужденного многоканала....

---

Привет! что за зверь?

Я сейчас тестирую https://mekede-russia.ru/product/mekede-m6-plus-3d/ с DSP + DTS внутри аппарата на чипе AK 7738, я по прежнему в своем репертуаре со сдвигом в многоканал 5.1, сейчас в поисках андроид плеера жующий все форматы, пока смотрю в сторону платного Neutron Music Player но не понимаю будет ли он работать в магнитоле.

Цитата:

---

Сообщение от sirota-12

Привет! что за зверь?

---

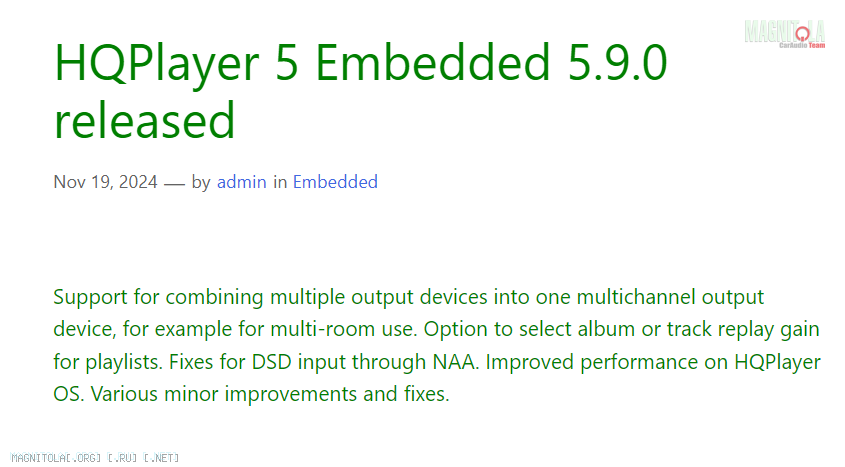

HQPE крутой сервер/плеер с мощным DSP и кучей всего.... В новой версии добавлена возможность объединения нескольких устройств в одно, то бишь несколько нужное количество хороших стерео цап в один многоканальный объединил и балдей.... Надо протестировать как надежно и с каким разбегом работает синхронизация при старте...

Было не просто, но победил....
https://qna.habr.com/q/1365818

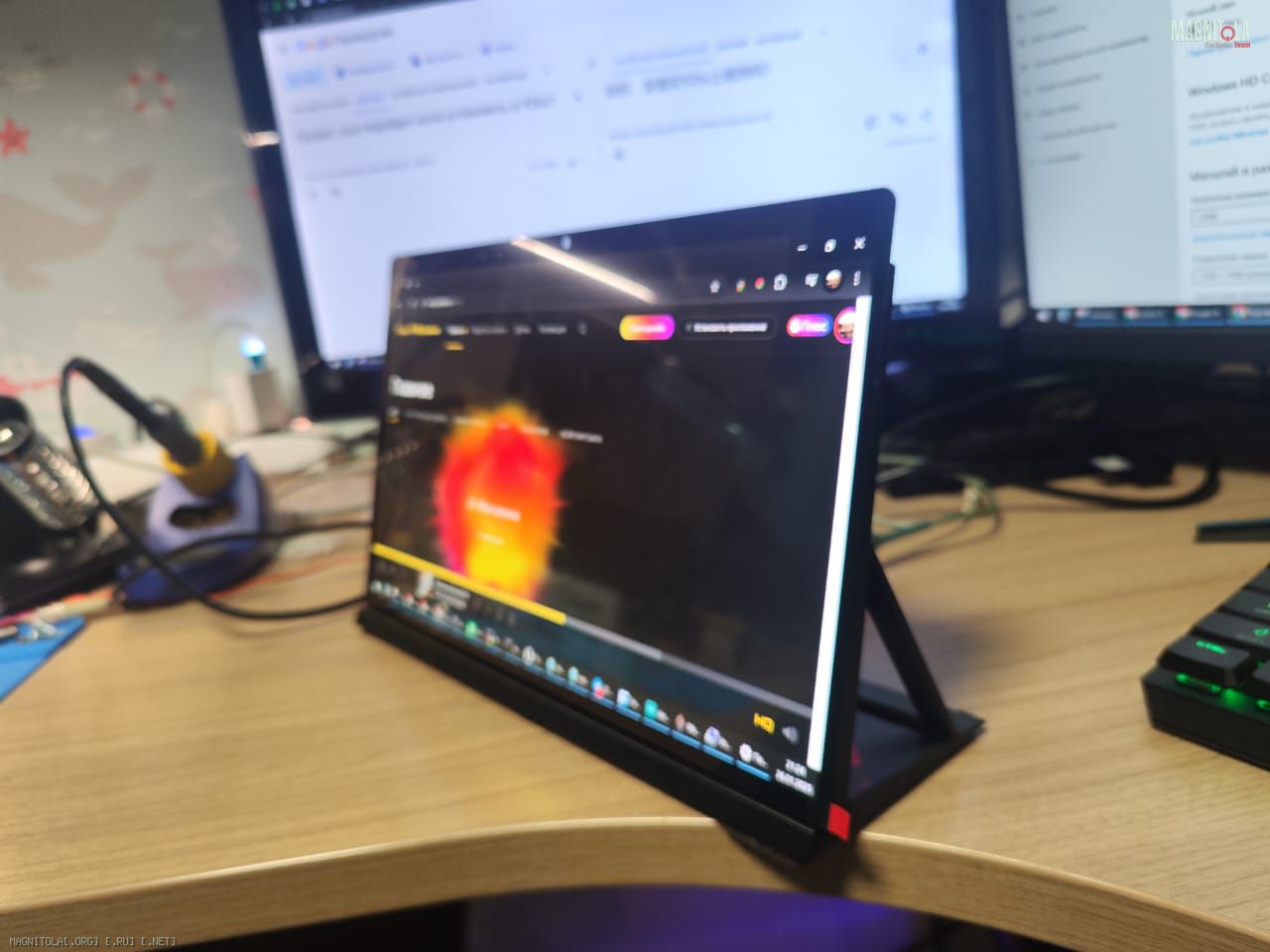

Реализовал независимую от "тушки" работу модуля(тач+OLED матрица) планшето-ноутбука ASUS T3300K
Теперь для DIY можно использовать хорошую OLED матрицу 13.3" с качественным ТАЧ(горилла глаз и т.д., что там еще бывает от именитых производителей)
Ввод изображения по DP

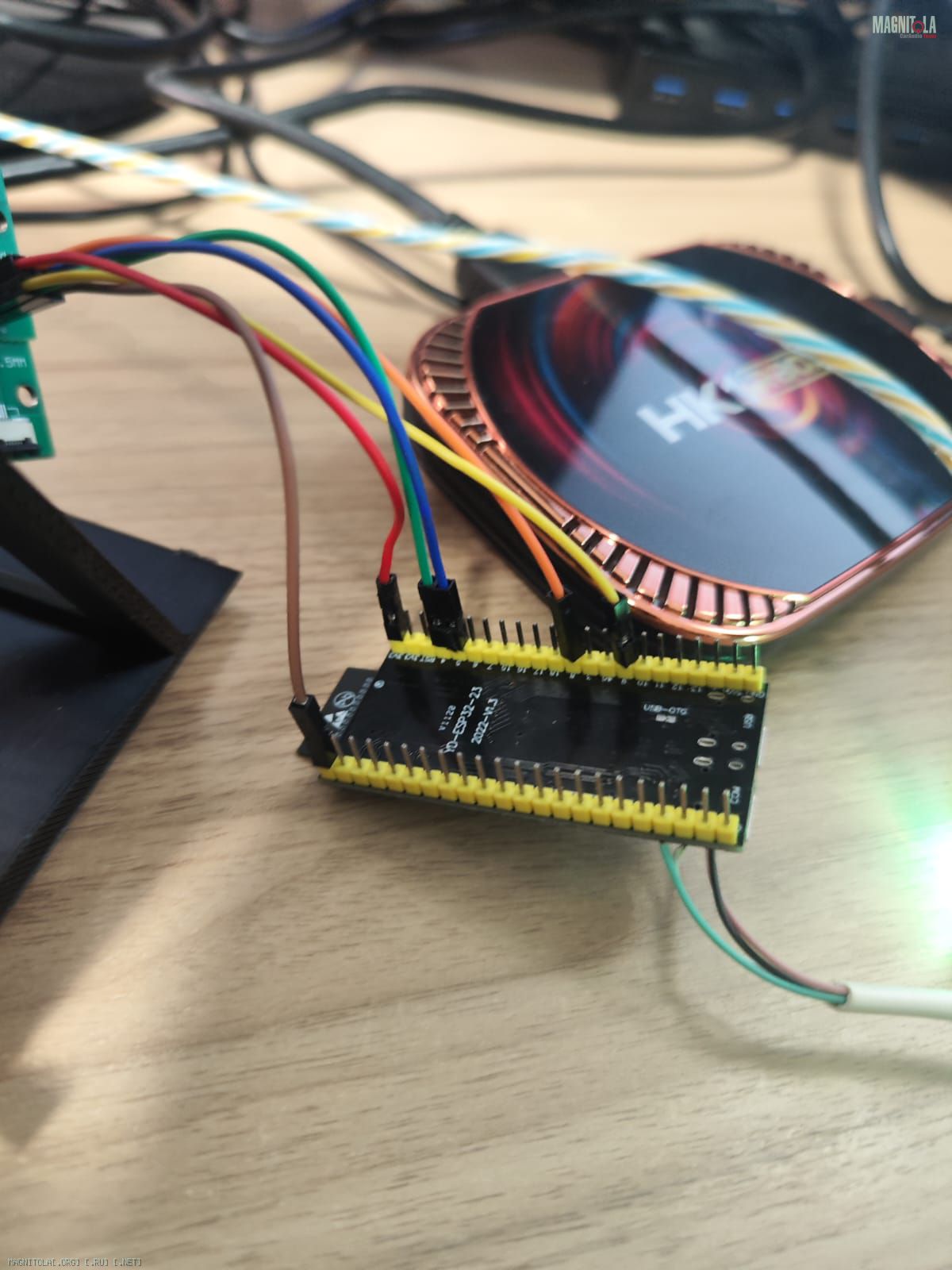

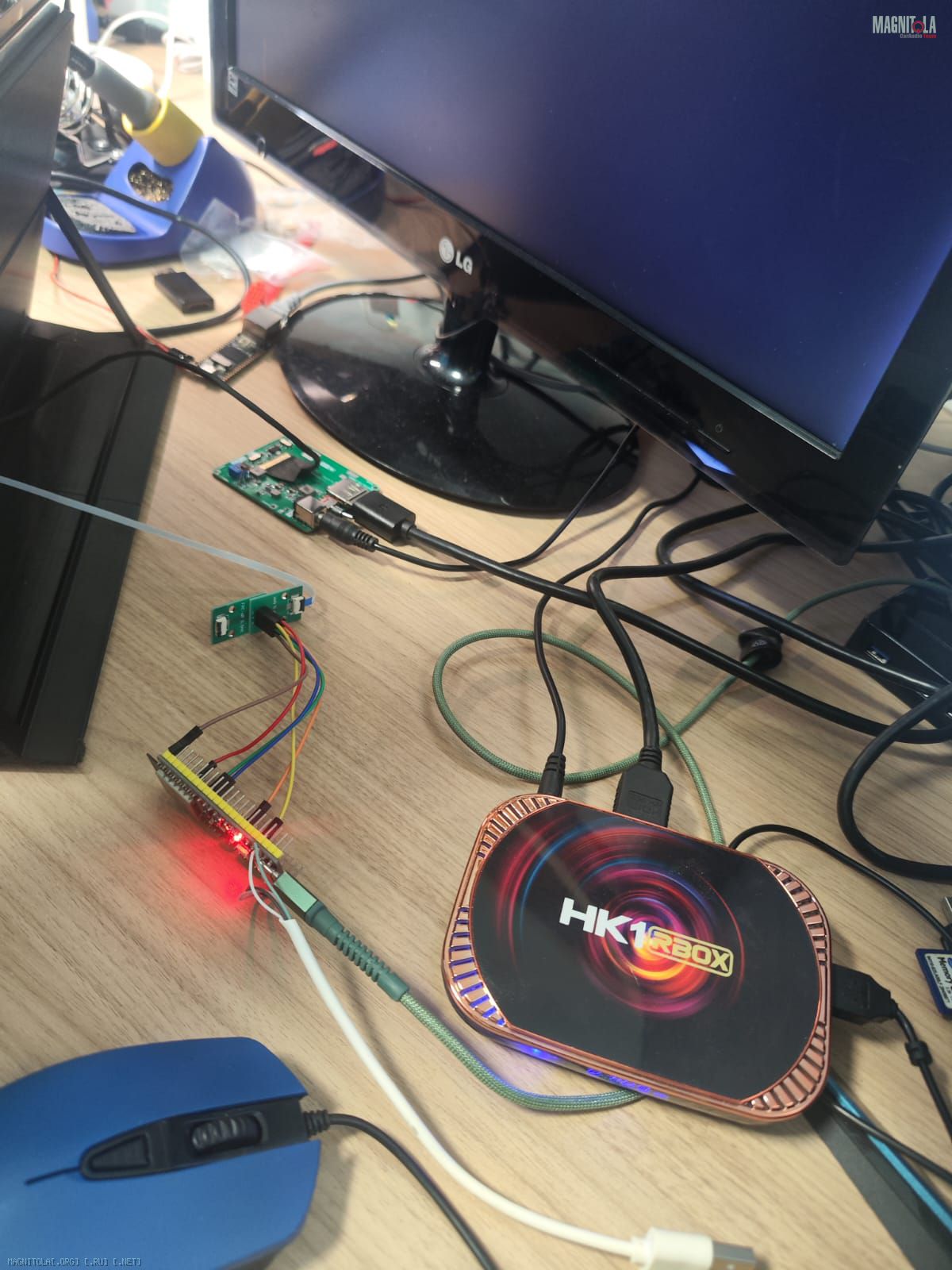

Сенсор отдает на ESP32S3 данные по HID over I2C, ESP32S3 в свою очередь по Bluetooth на любое сопряженное устройство(Android, Windows)
Поддерживается мультитач до 5 пальцев

Жду за относительно копейки потрепанный samsung S20, который будет в роли мозгов к ГУ, получим(не самый свежий, но до сих пор довольной мощный проц Snapdragon 865), вся необходимая периферия(в моем случае), DEX от Samsung

Вложение 1369125
Вложение 1369127
Вложение 1369129
Вложение 1369131

Цитата:

---

Сообщение от traktorist3d

OLED матрицу 13.3"

---

Матрица зачетная :good2:

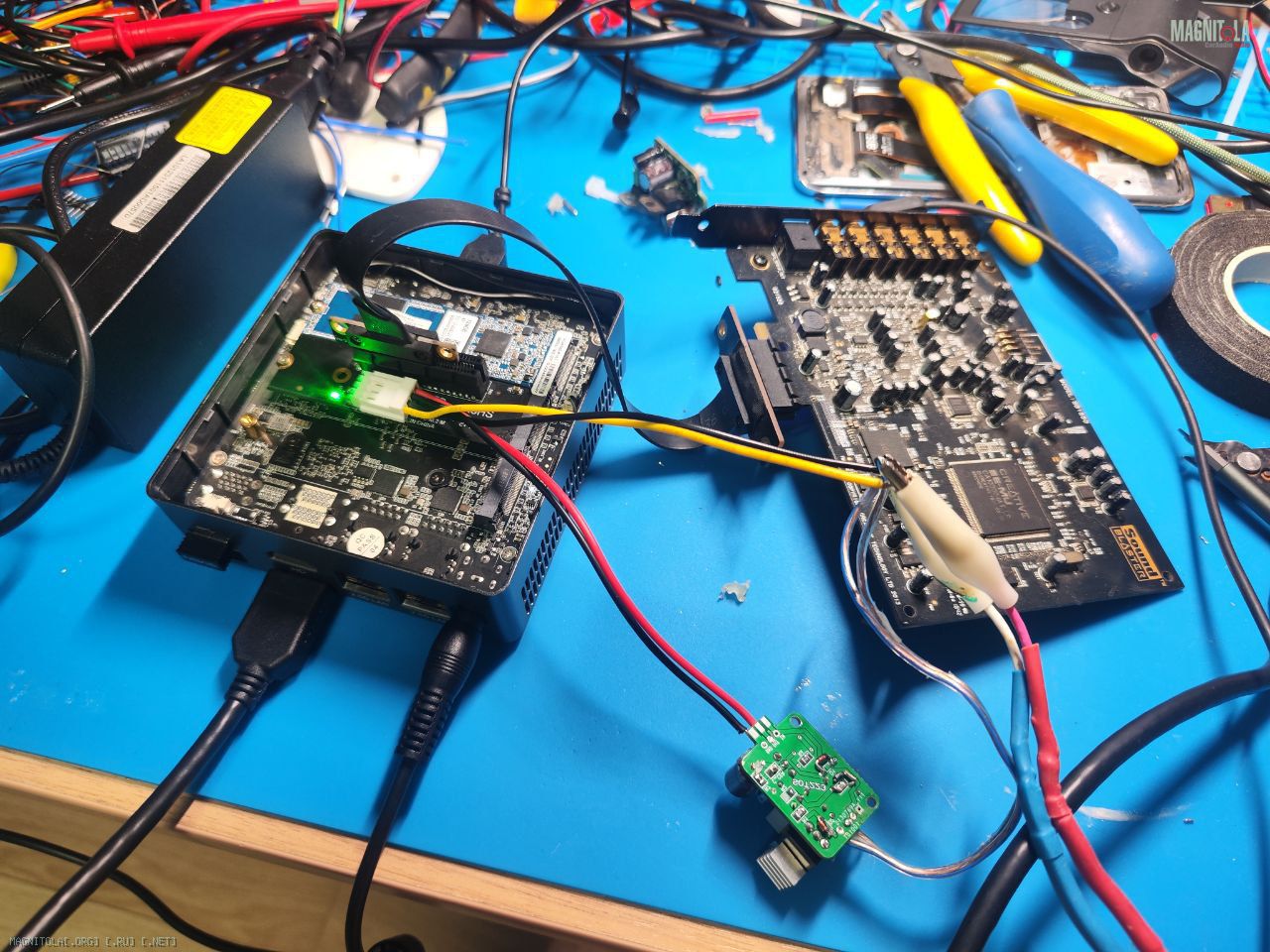

Прикольно, теория подтвердилась, PCIEx звуковая заработала на МиниПК через NVME разъем для SSD

Вложение 1370343

Приветствую! Спасибо за инфу по (NVME разъем), попробую. Разьем где брал?
Подскажи, может что то новенькое вышло, по твоим изысканием использование головы на андроиде как экрана для системника на винде.

Цитата:

---

Сообщение от sirota-12

Приветствую! Спасибо за инфу по (NVME разъем), попробую. Разьем где брал?

---

Привет, пардон за долгий ответ.
Переходников полно на том же Alli если надо найду ссылку

Цитата:

---

Сообщение от sirota-12

Подскажи, может что то новенькое вышло, по твоим изысканием использование головы на андроиде как экрана для системника на винде.

---

Задуманное вроде как идет к завершению. Тач работает(остановился на USB). Пришлось рисовать платы, реализовывать полноценное управление яркостью в зависимости от освещения. Будет несколько прессетов между которыми будет плавное переключение в зависимости от освещенности. Яркость каждого прессета можно будет выставить самостоятельно через блютуз.

Ну и для полноценного управления "мозгами" в виде S20 и подобного сделал плату управления(включения/выключения по команде от ACC). Время выключения ГУ после пропадания от ACC можно будет самому выставлять по блютуз, что удобно, чтобы при коротких поездках ГУ постоянно не выключалась. А выключилась например через 30 минут после отключения ACC. Сначала производится мягкое завершение работы OS, затем всё отрубает твердотельное реле. После полного отключения ток потребления 2-5мА
Во время экспериментов дохли мат платы, не совсем понял причину или сам накосячил или платы ремонтировались и жили наладом. Поэтому плату перерисовал с реализацией полной гальванической развязки по питанию, по кнопкам управления, входящие управления тоже на оптопарах.

Ну и вишенкой будет версия на базе ZFlip5, а это уже Snapdragon8 Gen2. На базе S20 и так по мощности выше любых топовых ГУ которые можно купить. А на базе Snapdragon8 Gen2 будет вообще ТОП....

Из недостатков - нет ничего под штатный звук в авто. Хотя для не заморачивающихся на качестве звука, нашел приблуду DSP+4 канальный усилитель под авто с различными входами включая USB.


Вложение 1370499
Вложение 1370501

В целом концепция мне нравится, и возможно будет востребовано не только мне, за относительно демократичный ценник.

Больше всего нравится, что именно в Самсунгах реализовано в их оболочке OneUi сохранение в прессеты настроек приложения разделения экрана. В авто очень удобно, одним тапом сразу открываем 2 настроенных заранее приложения. Например навигацию и ЯМ. Не надо каждый раз делать несолько манипуляций...

https://rutube.ru/shorts/56ecc72fba9...2dd014d3fa17d/
