Кстати может кому пригодится. Александр "Ren" с IXBT выпустил свою плату ультимативного вывода цифры с ПК.

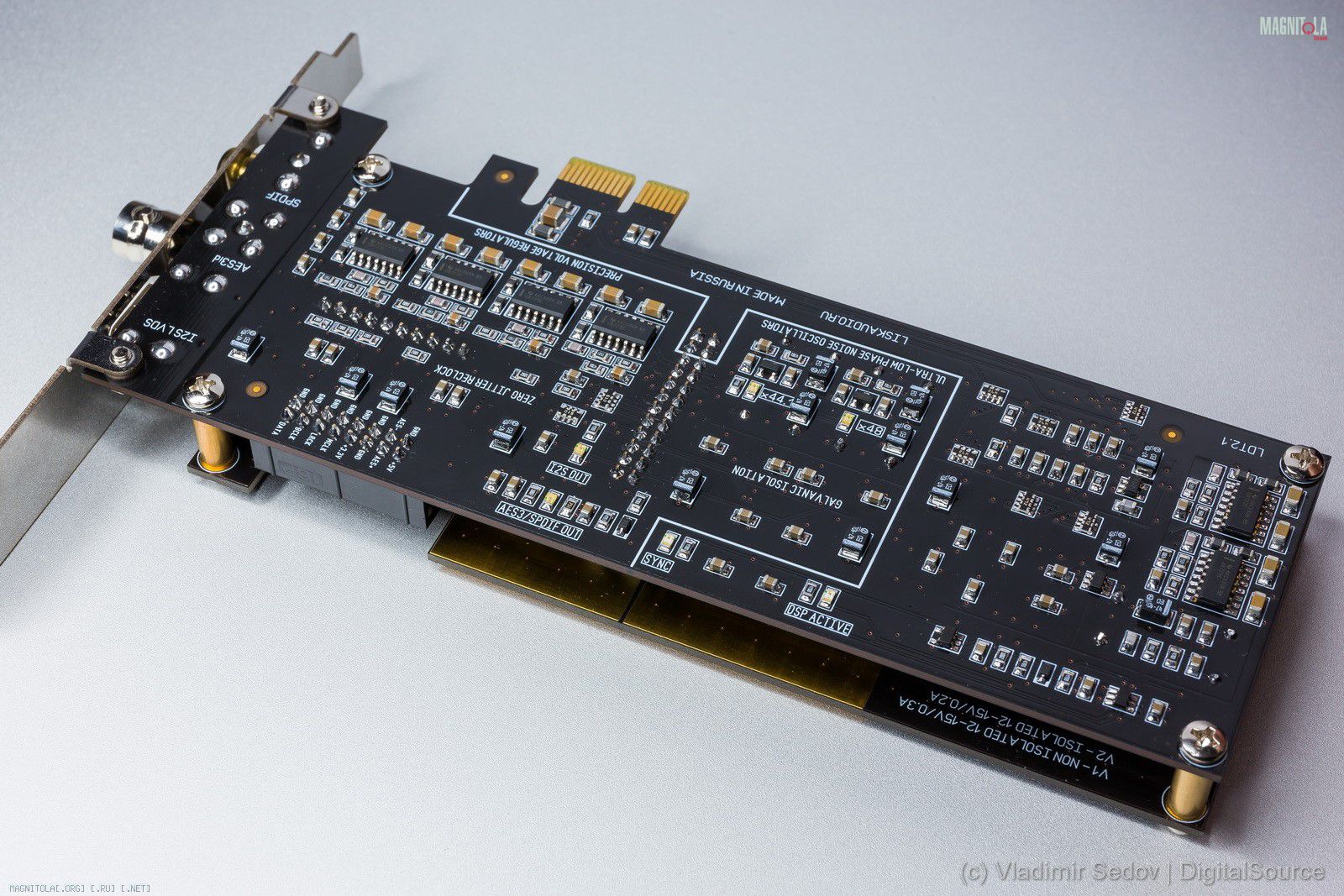

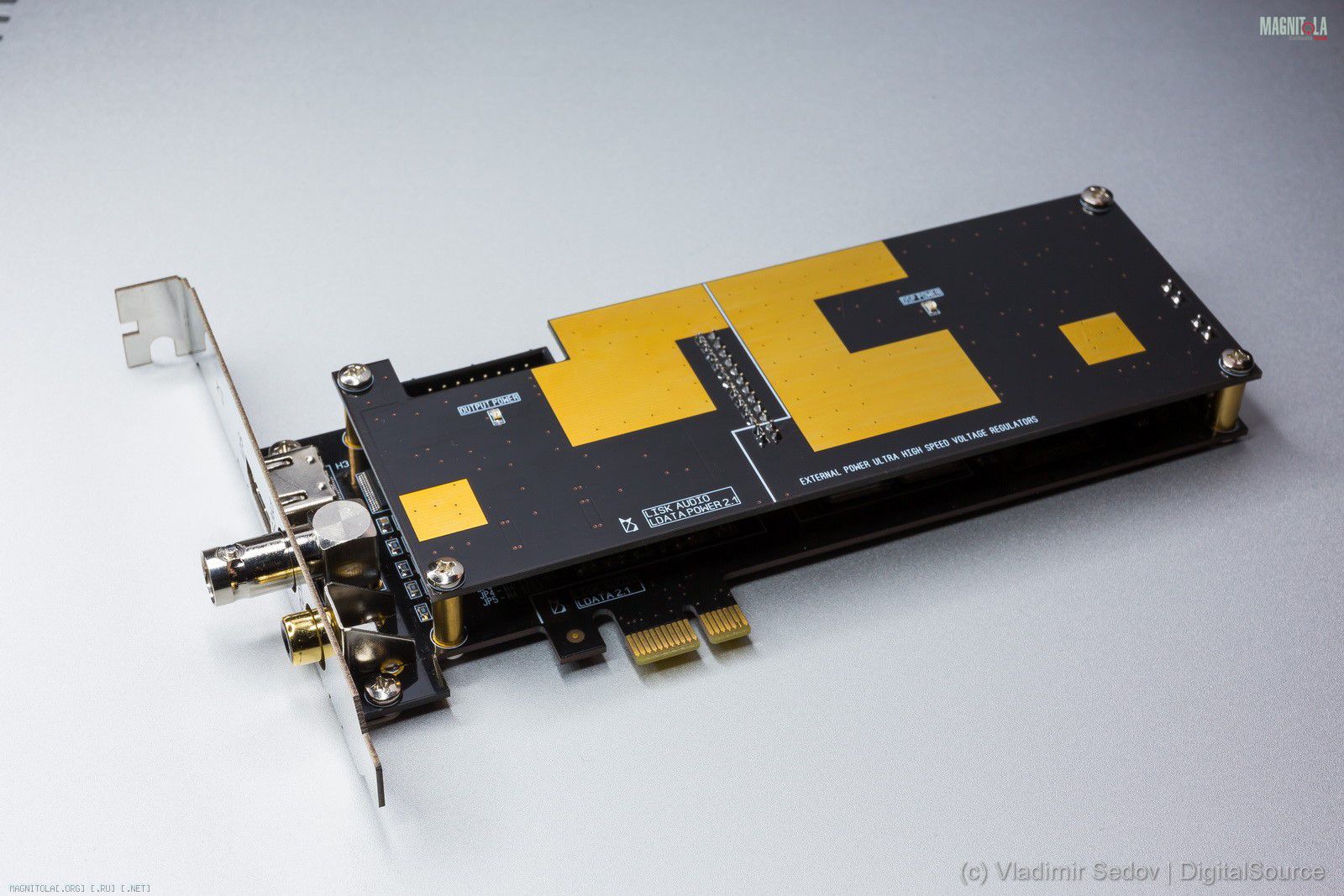

Плата цифрового аудио вывода
Lisk Audio LDATA 2.1


Представляем собственную разработку: плату вывода цифрового аудиосигнала LDATA 2.1.

В плате реализована концепция безальтернативных решений, использующихся для достижения максимального качества выходного сигнала, приверженности гармоничному звуку и грамотному исполнению технической части устройства.

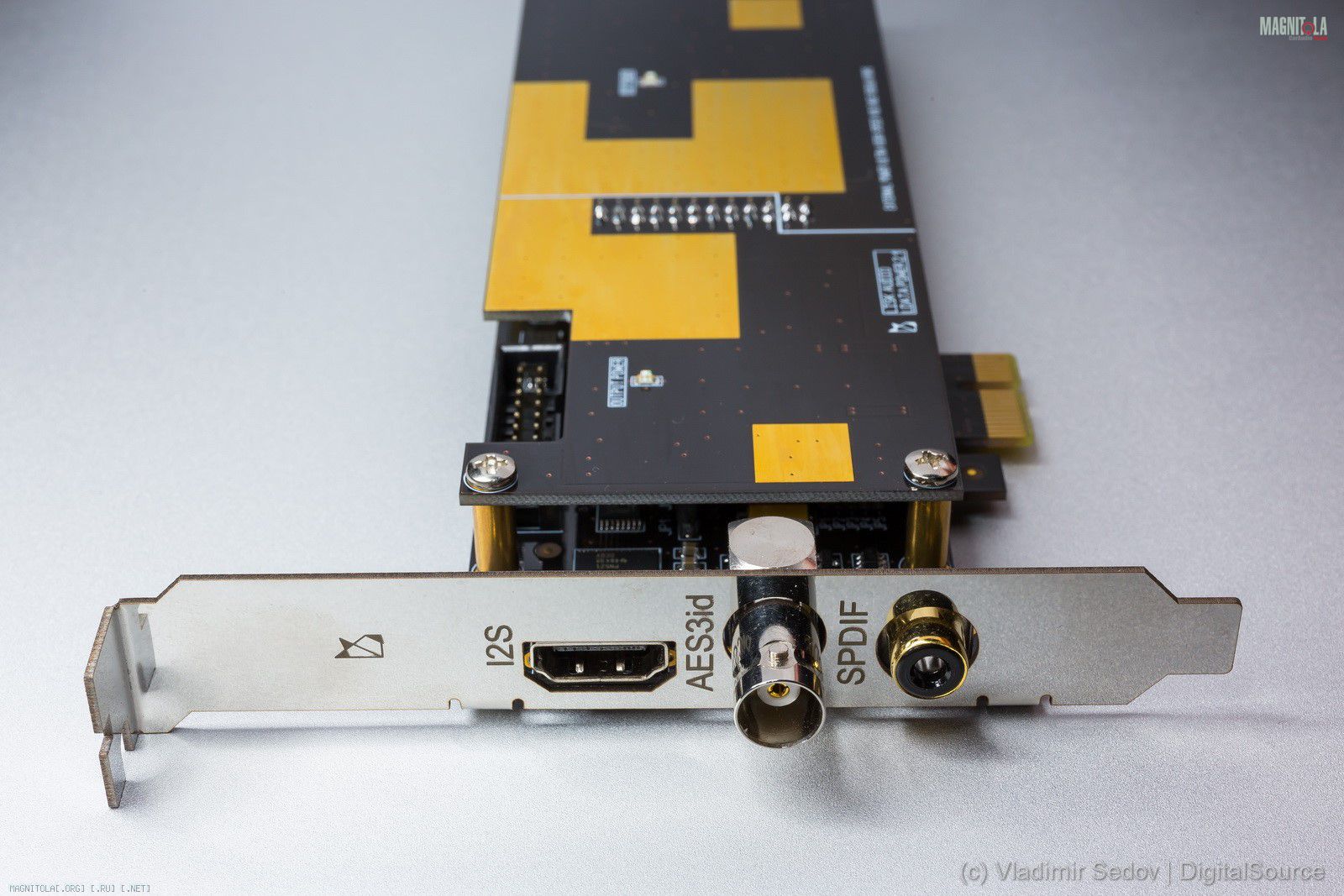

Имеется поддержка большинства существующих на сегодняшний момент форматов (разъемов) вывода цифрового звука:

SPDIF (RCA)
AES3, AES/EBU (XLR)
AES3id (BNC)
I2S LVDS (HDMI)
I2S CMOS (RJ-45)

Поддержка аудиоформатов:

PCM от 44,1кГц/24бит до 192кГц/24бит
DSD DoP 2,8МГц

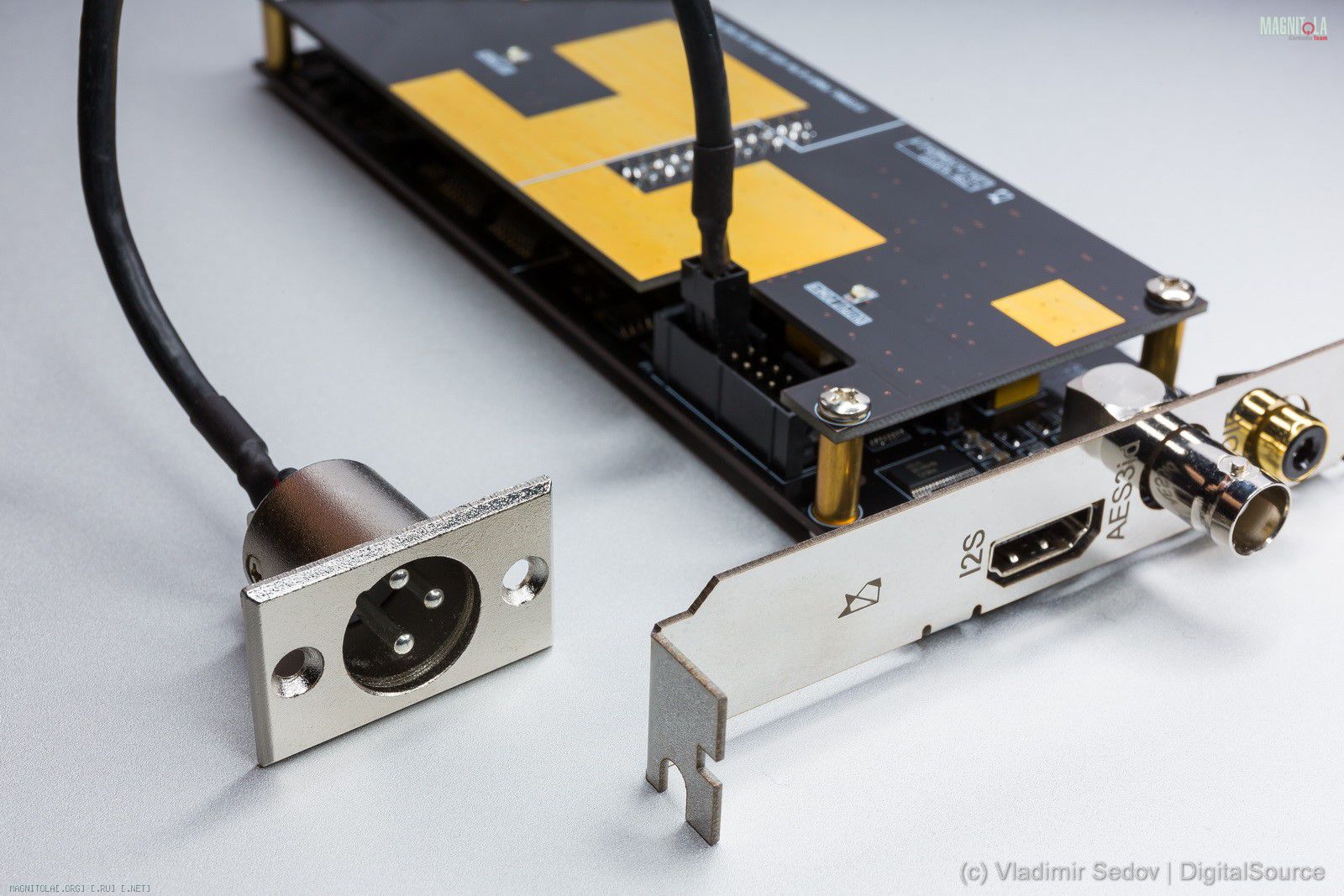

Дополнительные разъемы подключаются через переходник и могут быть расположены на корпусе устройства.
Применен широкий спектр технических решений, нацеленных на получения максимального качества продукта:

1. Двухуровневая стабилизация, с использованием высокоскоростных стабилизаторов в первой ступени и малошумящих во второй, каждый для своего узла схемы. Общее число стабилизаторов - 10 штук.

2. Проработана топология земляных шин и питающих линий, для минимальных наводок на узлы платы. Использованная четырехслойная печатная плата.

3. Использованы качественные комплектующие и исключительно танталовые конденсаторы взамен электролитов. Тантал дает минимальную паразитную окраску звука и длительный срок службы карты.

4. Применена гальваническая развязка выходных разъемов от компьютера для исключения земляных петель и проникновения помех компьютера в аудиотракт, при использовании стандартных импульсных блоков питания.

5. Имеется возможность отключать неиспользуемые выходные разъемы, для обеспечения минимальных наводок и максимального качества звучания.

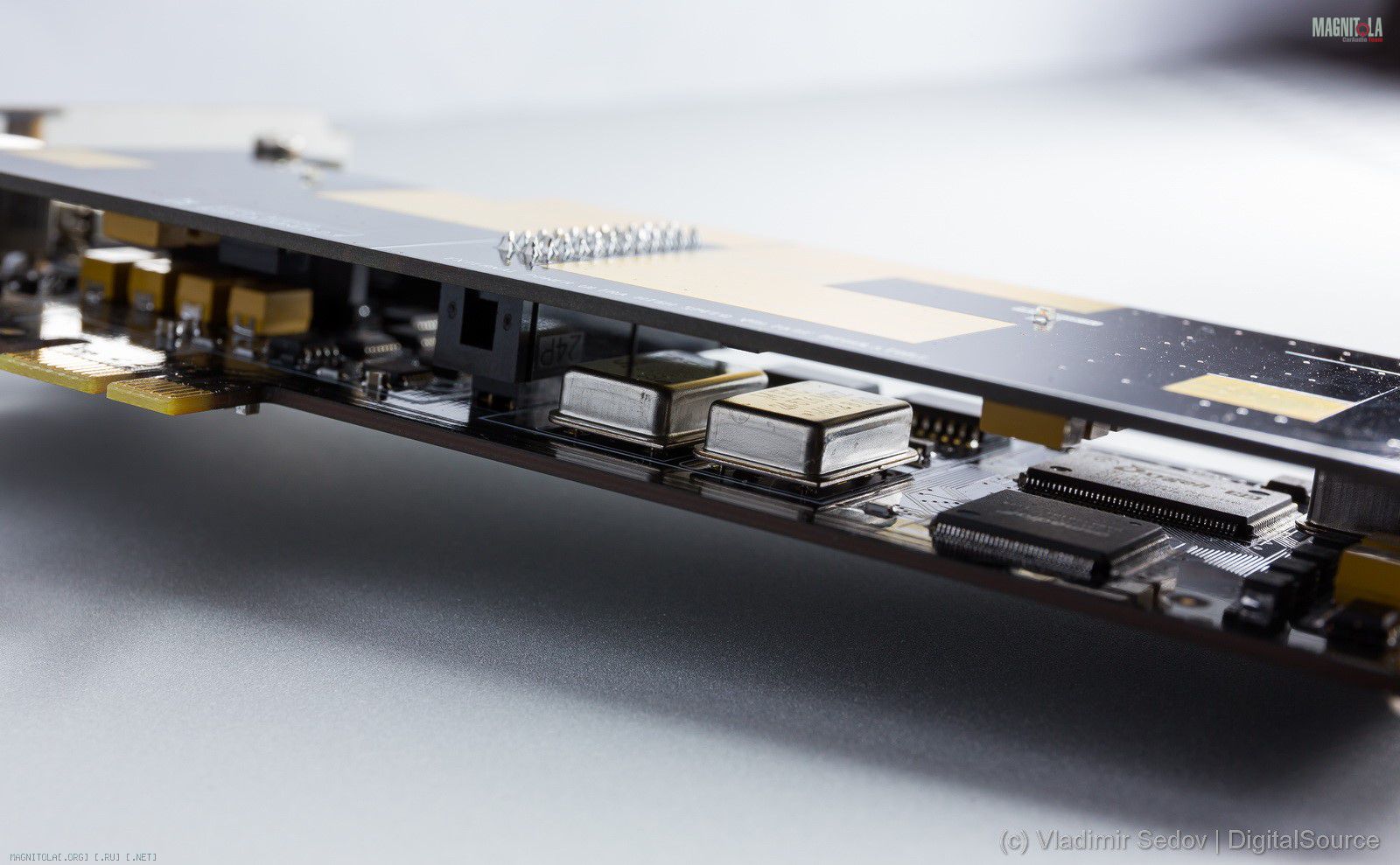

6. Использование задающих клоков и реклока на гальваноразвязаной стороне, что дает минимальный джиттер выходного сигнала.

7. Наличие управляемого компьютером, высококачественного блока питания, с возможностью установки в стандартный отсек CD-ROM.

8. Опциональная возможность синхронизировать карту от внешнего клока ЦАПа.

9. Опциональная возможность поддержки многоканального вывода DTS и Dolbu Digital по SPDIF и AES.

Все технические решения, перед внедрением в конечный продукт, прошли экспертную оценку и применены при только условии положительного влияния на звук устройства.
© Lisk Audio 2017

Вложение 1179330Вложение 1179332Вложение 1179334Вложение 1179336Вложение 1179338

А где ссыль?

Интересный контроллер.

http://forum.ixbt.com/topic.cgi?id=12:56634:4040#4040

Тоже интересуюсь им.

Цитата:

---

Сообщение от Kazanec

Интересный контроллер.

---

Я правильно понимаю, что выход hdmi этой карты, мы должны отправить на еще одно устройство (ЦАП)так?

Цитата:

---

Сообщение от sirota-12

Я правильно понимаю, что выход hdmi этой карты, мы должны отправить на еще одно устройство (ЦАП)так?

---

Да, Вы поняли правильно - нужен внешний ЦАП/DAC.

А про цену, что нить слышно.
Я все поглядывал на этот asus, а тут на тебе еще и DSD на борту.
И еще вопрос...а dsd на этой плате, на 2(стерео) или 8 каналов?

Lisk Audio LDATA 2.1 - 30т.руб за "непоследнюю" версию.
В "последней" добавили клоки, а значит и ценик подрастёт.

А про dsd не понял...2 канала или 8?

Наловчился с JRiver каналы распределять. Теперь могу с моей 1820M 10 каналов выводить, резать, задерживать и т.д. Сирота, кстати ты хотел прогу чтоб докуя каналов разруливать. Jривером до 32 каналов)

Цитата:

---

Сообщение от traktorist3d

докуя каналов

---

Это то?
