Здравствуйте уважаемые знатоки!
Подскажите пожалуйста - допустимо ли использование с DLS T16 конденсатора 2.2мкФ 250В 10% в качестве простейшего фильтра? Конденсатор припаивается параллельно излучателю? Монтировать полноценные кроссоверы по разным причинам не хочу.
Слушаю аудиокниги. Пищалки ставлю в дополнение к штатным динамикам, чтобы поднять сцену и сделать комфортнее голос диктора.
Спасибо!
Последовательно!Цитата:
Сообщение от lobanov
Спасибо! А важно ли с которого провода?Цитата:
Сообщение от ALEXx3
На плюсовой обычно.
А так вот таблица http://magnitola.org/pro-ostalnoe/99791-krossover-poryadki-filtrov-na-palcah.html
Почему 2,2мкФ? Судя по таблице хотя бы 4,4мкФ
Спасибо! А есть ли способ определить плюсовой, если из торпеды торчит лишь пара проводов, а голову снимать ну совсем никак не стоит?
Параметры уволок у японцев http://www.minakawa.org/?TD54W%2F%E3...BA%A4%E6%8F%9B , собезъянничал.
Правилен ли выбор именно пленочного конденсатора?
Вы посмотрите внимательно - у японцев пища на 8 Ом!!! А у Вас на 4 Ома!!!Цитата:
Сообщение от lobanov
---------- Сообщение добавлено 15.09.2011 в 09:58 ----------
Ну красный (или полосочка на черном) + наверное ;)Цитата:
Сообщение от lobanov
Супер! я подозревал, что омность - определяет, но не знал как. еще раз спасибо за табличку.
http://www.chipdip.ru/product0/968932157.aspx - этот мой конденсатор? А ничего, что он 250В?
у меня вроде один белый провод, а второй бело-коричневый. Видимо последний и есть плюс.
Да, такой конденсатор подойдет. Можно и на 63В взять. Чем больше вольтаж тем лучше, но это я считаю критично для мидов - имхо.
Обычно полярность определяют батарейкой, но на пище Вы не увидите ход купола :). Надо пробовать - прогнать тест фаза/не фаза, отключив штатную акустику и поставить кондер. Да, скорее всего + с полоской провод.
Про батарейку думал, про размер пища не думал )
Ну вот - теперь проблема выбора - Россия или Китай:
http://www.chipdip.ru/product0/968932157.aspx
http://www.chipdip.ru/product0/47695.aspx
Прошу совета. Наш наверное почётче будет...
Я за наше :), тем более Вы выбрали с 5% допуском - отсюда и цена, но это лучше брать с меньшим разбросом.
Еще раз - большое спасибо.Цитата:
Сообщение от Max-x-x
Подитожу.
К73-17 4.7 мкФ х 63В (5%) последовательно на "+" дает срез на 9000hz
Если я правильно помню - сам кондер пленочный - полярности не имеет.
Не имеет полярности. Не печатайте так крупно то - не слепые ;)
Всё прекрасно видно. :) Батарейку брать 1,5ВЦитата:
Сообщение от Max-x-x

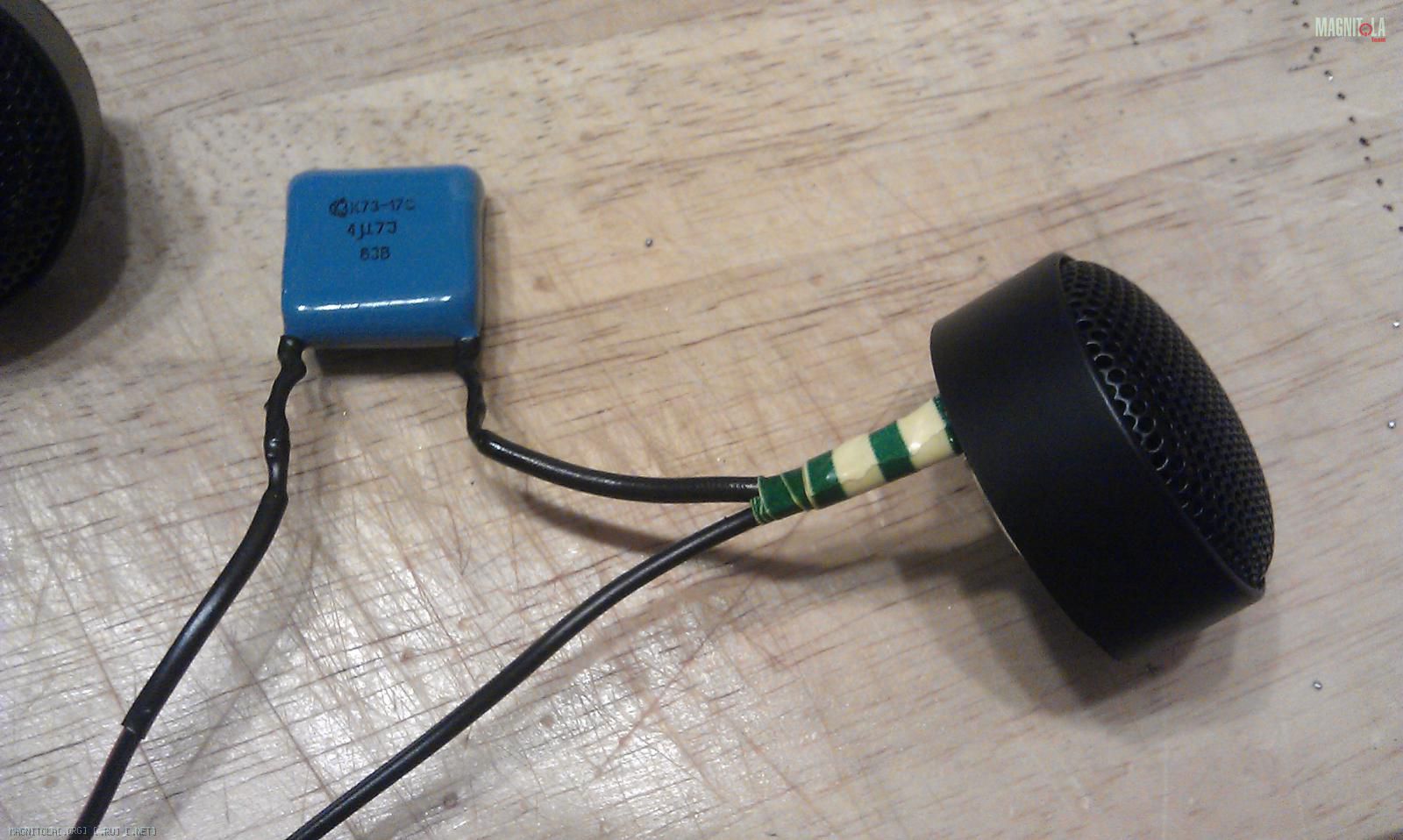

Друзья! Прикрутил я к твиттерам конденсатор. Установил в штатные места.
Вложение 133212Вложение 133213
Теперь - высокие от лобового вполне - тарелочки цыкают, гитарные струны поскрипывают. В целом конечно комфортнее людей слышать от лобового, а не из под попы.
Но теперь еле слышно НЧ. Твиттеры с НЧ запараллелены. Катушку к НЧ не крутил. Отрегулировать по отдельности не получится.
Напомню, твиттеры 4Ом 50W (80W max), а нч штатная как будто 4Ом (20W max). Стоит ли небольшое сопротивленьице прикрутить последовательно к твиттерам?
Спасибо.

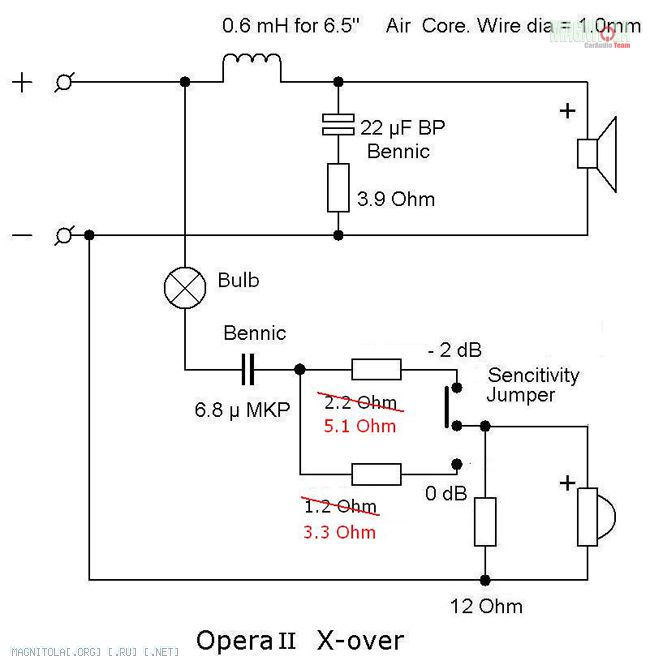

Сопротивление последовательно - это будет диссипатор для твитера - это немного другое. Вот схема кроса
Вложение 134947 с аттенюатором. 12 Ом между проводами и последовательно сопротивление подбирать тогда.
а если нч штатную заменить? на 4 om 50 W RMS / 80 W max / 150 W peak power?
Всеравно нужно согласовывать твитер и мид по уровню!!! Проще поиграться с сопротивлениями, чем подбирать мид :laugh1::laugh1::laugh1:
+1Цитата:
Сообщение от Max-x-x
Резистор перед конденсатором, на слух подбери. Потом лучше всего поменять на качественный.
С какого сопротивления начать? Поменять на качественный резистор?Цитата:
Сообщение от dyno
А есть у меня пара мидов DLS, попробую их, может звезды улыбнутся мне.Цитата:
Сообщение от Max-x-x
Если сильно громче-начни с 6Ом. Да.
Я бы всетаки сделал другой аттеньютор ;) - через 12ОмЦитата:
Сообщение от dyno
А так сопротивление после кандера перед пищей.
Друзья! Таки перед или после?Цитата:
Сообщение от Max-x-x
Перед динамиком.
Если после-изменится сопротивление пища, и кондёр будет резать на другой частоте... Тут подобрать резистор можно будет только в паре с кондёром... Это сложно. Проще резистор перед кондёром. Г-образный L-PAD крутит фазу, в данном случае может только ухудшить дело... Да и подбор не так прост...
Max-x-x, не путай человека, не тот случай.;)
dyno, тогда почему во всех кроссоверах, которые я встречал по схеме кондер резюк - резюк ставят после кондера? И все L-РАD также - после.
Предлагаю автору ознакомиться с элементарным калькулятором :) http://ccs.exl.info/calc_cr.html
Я ж не говорил, что нельзя... Реализовать сложнее... ИМХОЦитата:
Если же просто ставить последовательно с динамиком сопротивление, то это упрощенный вариант аттенюации, который вполне умесно применять при не очень дорогих динамиках, а также если нужно согласовать низкоомный твитер с высокоомным НЧ-СЧ без снижения импеданса акустики, и еще много причин по которым вполне уместно использовать упрощенный вариант аттенюации. Главное помнить что 1Дб соответствует 0,7ом ( примерно, точно нужно играться на практике, но порядок величины сопротивления вполне можно просчитать заранее). То есть грубо говоря каждые 0,7ом дают ослабление чувствительности головки на 1Дб.
L-PAD не изменяет сопротивления головки и параметров фильтра. :acute::matchast:
Я, пожалуй, прежде попробую сменить СЧ... )))
Это известно ;) и вопросов не вызывает.Цитата:
Сообщение от dyno
По приведенной цитате место расположение не указано - до или после :)
Ну ты ж спросил, почему L-PAD ставят после фильтра. ;)
Там в контексте про "после".
Таким образом - совместными усилиями получили:
Кондерчик -> Резисторик -> Динамичек по плюсовому проводу :party:
Нет, резистор->кондёрчик->динамик. Сначала выбираем на слух кондёр, чтоб пищь не резал уши резонансом, потом резистором на слух добиваемся приятной совместной работы. :)
Ну тогда это диссипатор получится.Цитата:
Сообщение от dyno
Не матерись... )))
Проверено, результат будет достигнут. :yes:
Друзья! Вспомнил я тут закон Ома и осознал, что теперь 2 ома сопротивление (4 ом сч параллеьно 4 ом пищ).
Что-бы совокупно получилось исходные 4 Ома надо последовательно пищу припаять почти 12 ом резистор.
Вопрос к знатокам - стоит ли этим заморачиваться на магнитоле Pioneer DEH-281MP или она потянет и 3 ома (4 ом сч параллельно 4ом пищ+последовательно 6ом резистор).
Спасибо.
Импеданс мида в ВЧ диапазоне увеличивается в разы, так что общее сопротивление связки можно считать 4-хомной.
Вложение 135613
Теперь все роскошно!
С настройками моего Пионера:
Loud Hi
Sla +1
Bass +1
Mid +0
Hi +0
Вкусное звучание штатной магнитолы и динамиков.
Всем большое спасибо!
А если 2 канала магнитолы были свободны, то можно было пищи зацепить на front, а мидбас на rear. и фэйдером выровнять.
Вот именно - "если".
Задача стояла - не изменяя существующую проводку, не извлекая магнитолу, не ковыряя торпеду существенно улучшить звук.
Штатно магнитола имеет 4 канала - 2 грузят тыловые колонки в багажнике, 2 грузят фронтальные в дверях + имели выводы под пищи в штатные места (видимо в лучшей комплектации пищи устанавливались).
Как-то так.
