Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)

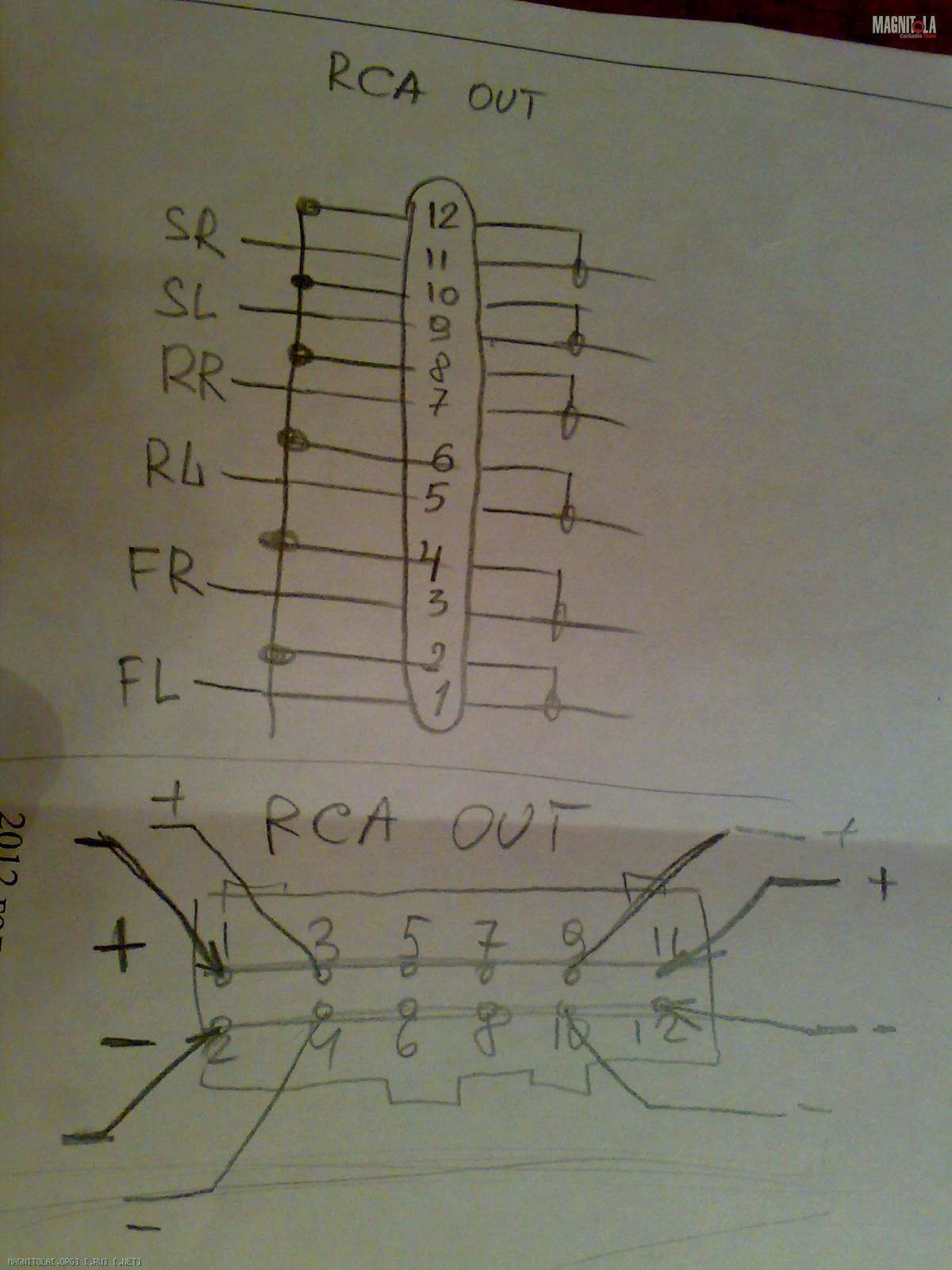

Распиновка разъёма Вложение 270284

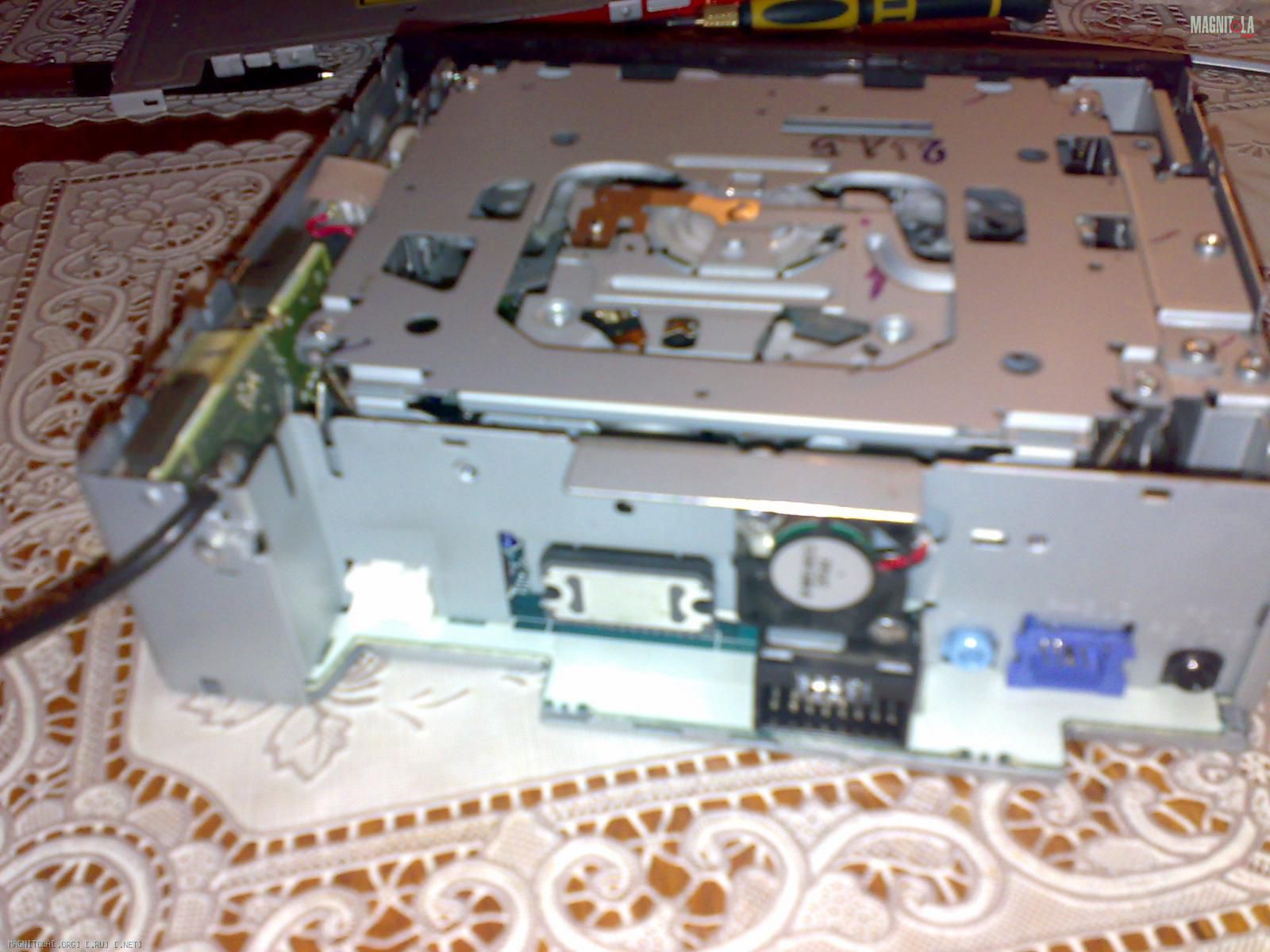

Разобрал магнитолуВложение 270282, но там меньше места чтоб запаяться, поэтому буду паять прям к разьёму...
По прежнему интересует вопрос по межблокам DLS SL 5 US
Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)
Есть мнения, что таким образом помехи и наводки не проникают в усилитель. В аудиофильских проводах такой метод при производстве применяет голландец Van den Hul.
Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)
Это стандартный метод, называется экранирование сигнальных жил.
Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)
Цитата:
Сообщение от
TwinTwin
Это стандартный метод, называется экранирование сигнальных жил.
Т.е. так и есть у магнитолы минус соединяется с экраном у усилителя идёт только чистый минус?
Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)
Да, со стороны головы минус и экран соединены,
со стороны усилка экран не распаивается на минус (ободок РЦА).
Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)
Цитата:
Сообщение от
Serg_l Есть мнения, что таким образом помехи и наводки не проникают в усилитель. В аудиофильских проводах такой метод при производстве применяет голландец Van den Hul.
=) С этим автозвуком всё больше нового узнаю=) играла себе сонька со штатными колонками, но нееет 3 месяца уже слушаю только двигатель, перелопатил кучу интернет страниц, намучился с изготовлением подиумов, рамки и поклейкой шумки, начал входить во вкус и понимать что это мне нравится) надеюсь конечный результат меня тоже порадует...
---------- Сообщение добавлено 04.09.2012 в 20:33 ----------
Цитата:
Сообщение от
TwinTwin Да, со стороны головы минус и экран соединены,
со стороны усилка экран не распаивается на минус (ободок РЦА).
Ещё раз огромное спасибо за подробное объяснение - пойду паять=)
Вложений: 3
Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)
Удачи.
Вот тебе на всякий как я делал.
1. Quik lok professional microphone cable cm 780 (синий с белым, плетеный экран).
2. Courage <=MrCable=>high perfomance low noise microphone cable (красный с белым, витой экран).
Распаяно так:
- экран к земле со стороны ГУ
- синий или красный - сигнал
- белый к земле с двух сторон.
То есть один провод это один канал, для лучшего их разделения.
Длина примерно 1,6-1,8 метра, точно не помню давно делал.
Фоток межблоков нет все лежит в машине, зато есть обрезки проводов.

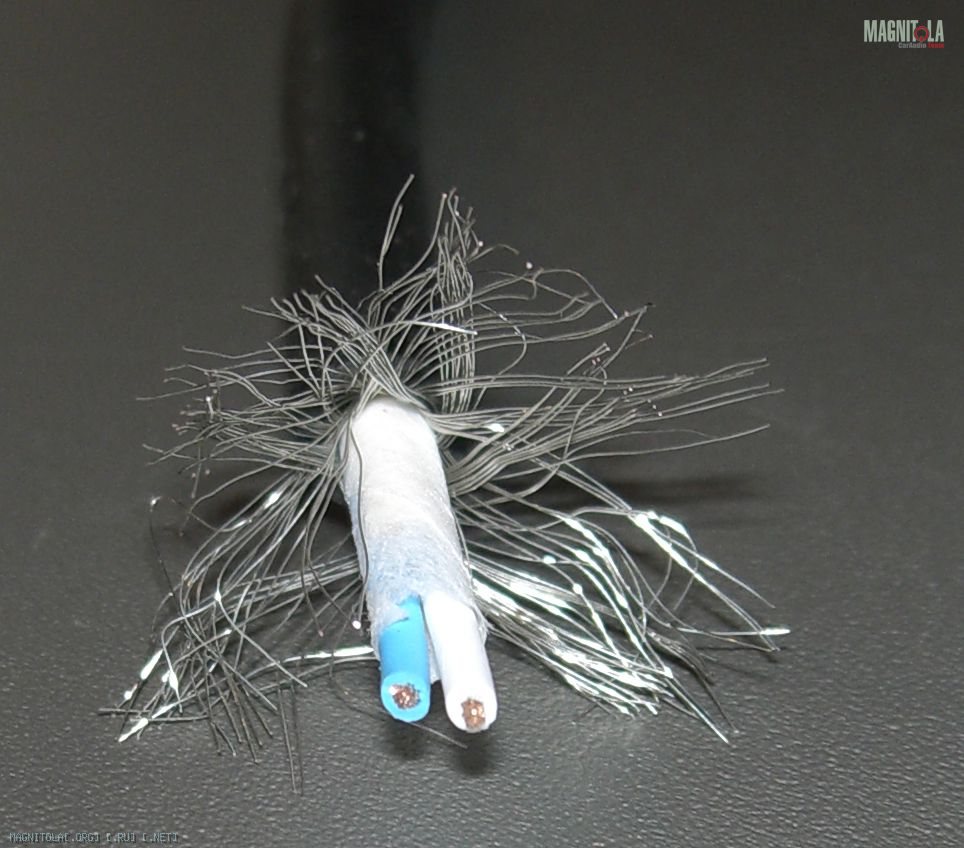

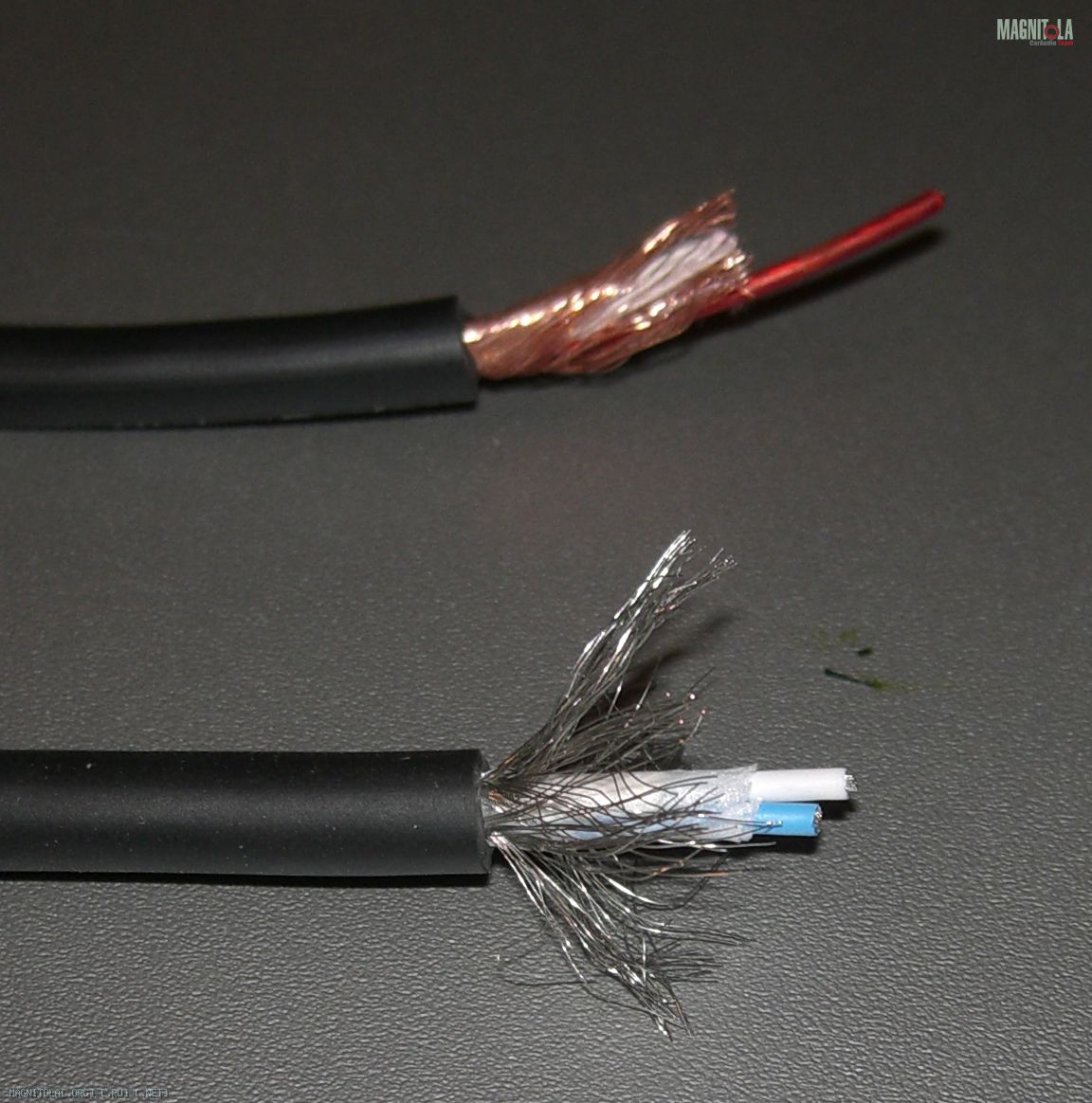

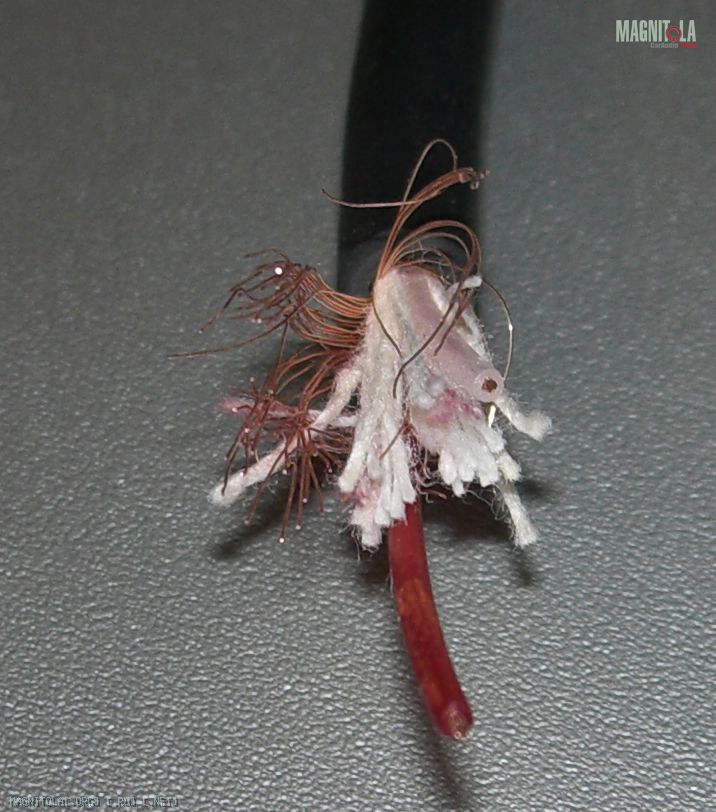

Вложение 270308Вложение 270310Вложение 270312
Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)
Блин чёт до меня не дошло сразу, припаял два провода, вроде всё идеально, но так как они толстые место осталось только ещё для одного...пришлось отпаивать...буду удлинять проводками...
Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)
Я выдерал пластмассовую часть разъема пионера и оставлял родные штырьки. Затем сигнальные штырьки выгибал плоскогубцами и сразу укорачивал , чтобы не цепляли за транспорт дисковода.... к ним припаивал сигнальные проводники от DAXX R60. Массовые проводники и экран на DAXX объединял на каждый канал скруткой их вместе. Штырьки на массу на пионере удалил и между отверстиями сделал пропил, расширил его до 1,5-2 мм. Туда и впаивал скрученные массы от даксов. Отверстие под разъем в задней металлической панели пришлось немного распилить напильником. После припайки всех 6 линейников на них ВСЕХ ВМЕСТЕ прямо возле штырьков был надет отрезок термоусадки подходящего диаметра и осажен промышленным феном. Далее на выступающей грани задней стенки было просверлено отверстие, в которое был всавлен пласмассовый хомут. Хомут проходит в щель между задней металлической стенкой и платой, и во вновь просверленное отверстие- тем самым достигнута надежная фиксация от выдергивания кабелей.
Завтра сфотографирую свой 88 и покажу здесь.
Re: Помогите сделать хороший звук в Toyota MR-S(2-х компонентный фронт+саб)
Цитата:
Сообщение от
Папа Карло Я выдерал пластмассовую часть разъема пионера и оставлял родные штырьки. Затем сигнальные штырьки выгибал плоскогубцами и сразу укорачивал , чтобы не цепляли за транспорт дисковода.... к ним припаивал сигнальные проводники от DAXX R60. Массовые проводники и экран на DAXX объединял на каждый канал скруткой их вместе. Штырьки на массу на пионере удалил и между отверстиями сделал пропил, расширил его до 1,5-2 мм. Туда и впаивал скрученные массы от даксов. Отверстие под разъем в задней металлической панели пришлось немного распилить напильником. После припайки всех 6 линейников на них ВСЕХ ВМЕСТЕ прямо возле штырьков был надет отрезок термоусадки подходящего диаметра и осажен промышленным феном. Далее на выступающей грани задней стенки было просверлено отверстие, в которое был всавлен пласмассовый хомут. Хомут проходит в щель между задней металлической стенкой и платой, и во вновь просверленное отверстие- тем самым достигнута надежная фиксация от выдергивания кабелей.
Завтра сфотографирую свой 88 и покажу здесь.
Нормально так заморочился) жду фото
