Подключается параллельно обмотке реле,анодом на минус.Если проще,то белая полосочка на +(в данном случае ремот от ГУ).,Цитата:
Сообщение от DRAM_KEEPITOK
Вид для печати
Подключается параллельно обмотке реле,анодом на минус.Если проще,то белая полосочка на +(в данном случае ремот от ГУ).,Цитата:
Сообщение от DRAM_KEEPITOK
Т.е. если я вас правильно понял, покупаю какой-то диод и впаиваю его между контактами на реле массы 85 и контактом входного сигнала rem идущего от магнитолы 86. На диодах, как я посмотрел по картинкам в гугле, есть полоса с одной стороны, как и написал gena60. Значит впаять белой полосой к контакту 86. Оно? Что за диод то кстати? какие характеристики нужны?
Да, все верно.Цитата:
Сообщение от DRAM_KEEPITOK
1n4001 такой диод подойдёт?
Подойдет

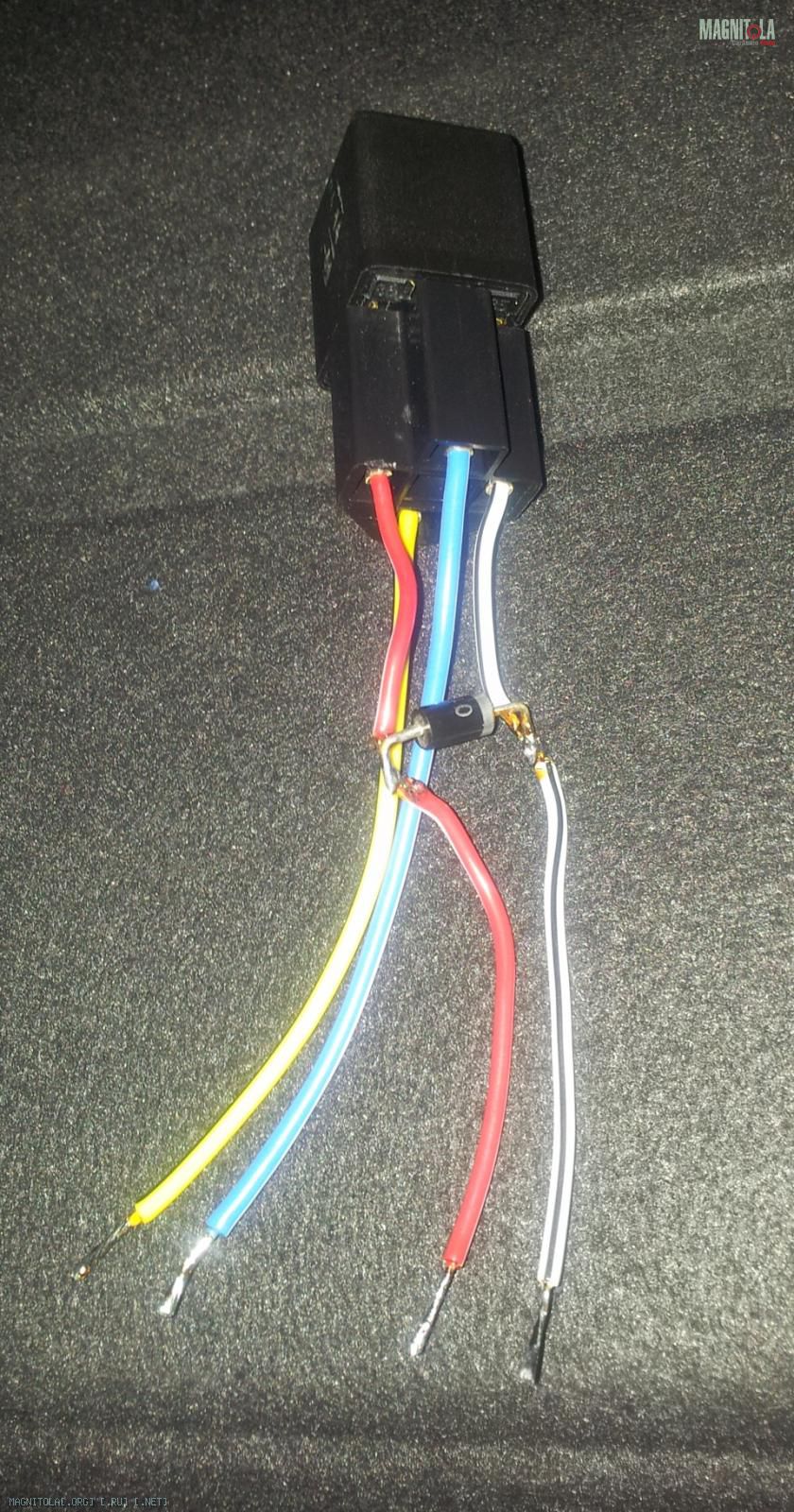

Благодарю за помощь. Впаять могу следующим образом? Вложение 801884 фото с нета, интересует допустимость самого соединения/
И всё-таки не хочется добавлять за магнитолу болтающуюся релюху и дополнительные провода к ней. Аккуратнее всё-же, считаю, будет, если реле кину в багажнике. Там и подключить её будет проще, поскольку рядом будет дистрибьютор питания плюсовой.
У ГУ не стоит рассматривать место установки,а возле усилителей в самый раз будет.Добавлю,что реле не имеет полярности,обратить внимание на диод,который указан на фото-в данном случае на белый провод с полосой нужно подключить ремот,а на красный минус(все можно взять с клемм питания или с дистрибьюторов-это зависит от конфигурации питания в машине).,Цитата:
Сообщение от DRAM_KEEPITOK
Фото привел лишь к примеру впаивания диода к проводам. Сам диод и провода не рассматривал. Спасибо за помощь :thank_you2:
Не соглашусь, некоторые реле hella имеют полярность, т.к. Внутри есть диод )
Можно не соглашаться,тестер будет в подмогу для прозвонки, на крайний случай.Но я не думаю,что автор темы не будет искать сверх навороченные бренды,а тем более те реле,которые код запоминают(это уже к сигнализации ближе будет)для простой реализации своего трабла.,Цитата:
Сообщение от niknepok_jr
