В каждом современном аппарате есть скрытые резервы. В недорогих аппаратах – больше всего. Главное – верить не инструкциям, а своим глазам и ушам.

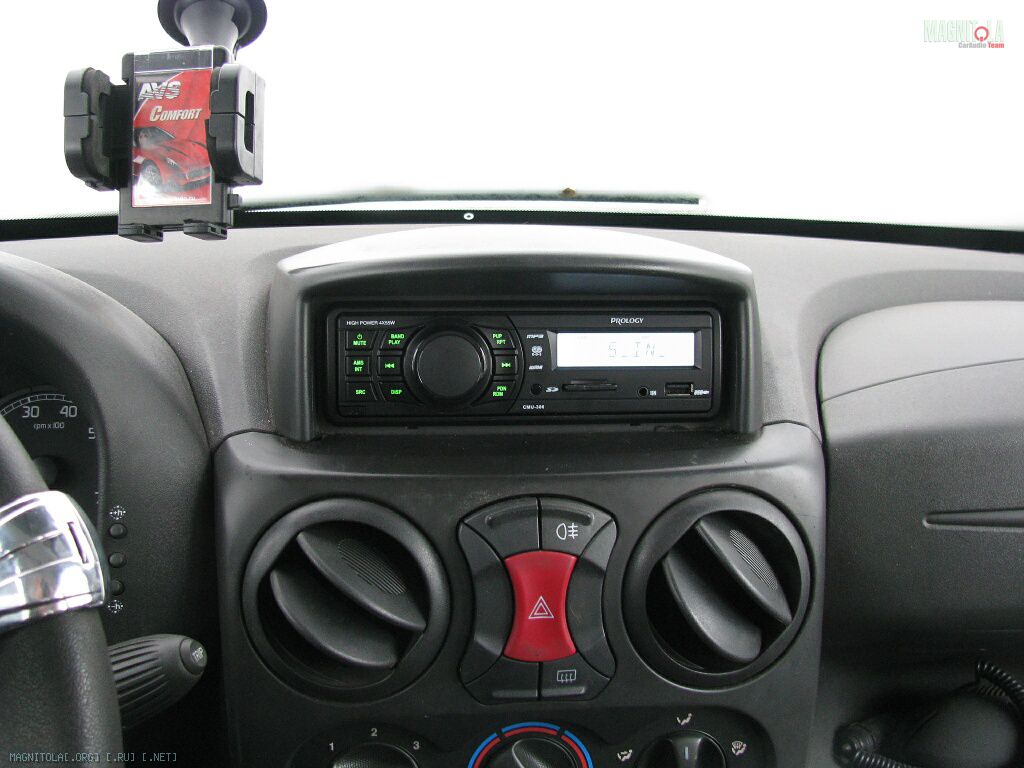

Исключительно из соображений эстетики приобрёл я за совершенно смешные деньги «карточный» ресивер Prology CMU-306. Аппарат встал в штатное место Fiat Doblo лучше родного приёмника (которого в российской комплектации не было). А дальше начались чудеса. В хорошем смысле, разумеется. Во-первых – приёмник действительно хорош. И FM, и отечественный УКВ, и даже средние волны – о чём в инструкции просто забыли упомянуть. В городе этот диапазон и даром не нужен, а в дальней дороге может пригодиться. Ну и система RDS – пустячок, а приятно… А во-вторых - звук. Он на удивление хорош, уже отстроенная система после такого "апгрейда" зазвучала гораздо интереснее. Но - обо всём по порядку.
ЧАСТЬ 1 - изучение
Самым простым аппаратом из этого семейства я уже владел три года назад – и остался доволен. Неудобства доставлял только ограниченный объём SD-карточек (я предпочитаю их, а не USB-флешки) – всего 2 Гб, и смешное количество файлов – всего 550. А несъёмную панель я и вовсе считал достоинством – без разъёмов надёжность выше. А воровать аппарат с такой неброской внешностью поленятся…
В новом аппарате поддерживаются SD-карты до 16 Гб, USB – до 32 Гб. Количество поддерживаемых файлов увеличено до нескольких тысяч. Пока что карточка с тремя «с хвостиком» тысячами файлов MP3 и WMA читается отлично, время возврата к точке останова при включении или смене источников составляет всего несколько секунд – что похвально. Некоторые из побывавших у меня аппаратов «собирались с мыслями» чуть ли не минуту.
Кстати, о форматах: MP3 и WMA читаются отлично независимо от битрейта. Рекомендацию инструкции «использовать битрейт 128Кб/с» следует игнорировать безжалостно: она была актуальна лет 10 назад, когда быстродействия процессоров не хватало.
А сейчас один процессор занимается всем: декодирует аудиопотоки, управляет приёмником, декодирует сигналы RDS, обрабатывает команды с клавиатуры. Только дисплеем занимается отдельный контроллер – исключительно из удобства компоновки узлов. Вот как аппарат выглядит внутри:

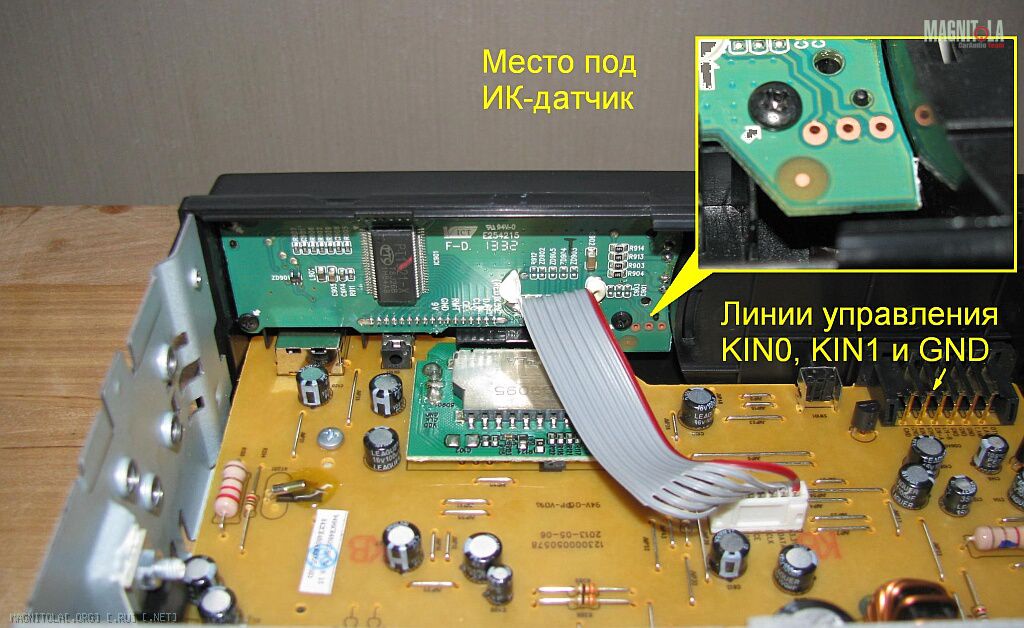

На передней панели есть «глазок» ИК-датчика, есть под него и место на плате дисплея. Нет только самого датчика. Не сомневаюсь, что отработка его сигналов вшита в программу, но из соображений экономии датчик не поставили и пультом ресивер не укомплектовали. Можно впаять ИК-приёмник (цена – копеечная) и подобрать пульт с подходящей системой команд. Если её знать…

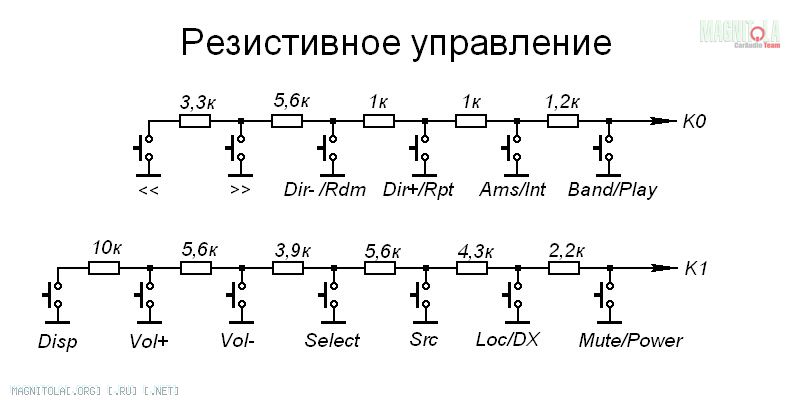

Но лучше пойти другим путём. Съёмная «полуморда» с кнопками и энкодером использует аналоговый принцип управления. Кнопки замыкают на «массу» резисторы, а процессор через встроенный АЦП по введённому сопротивлению определяет команду. Кнопки разбиты на две группы: в одной – навигация по файлам и станциям, во второй – управление громкостью и дополнительными режимами.

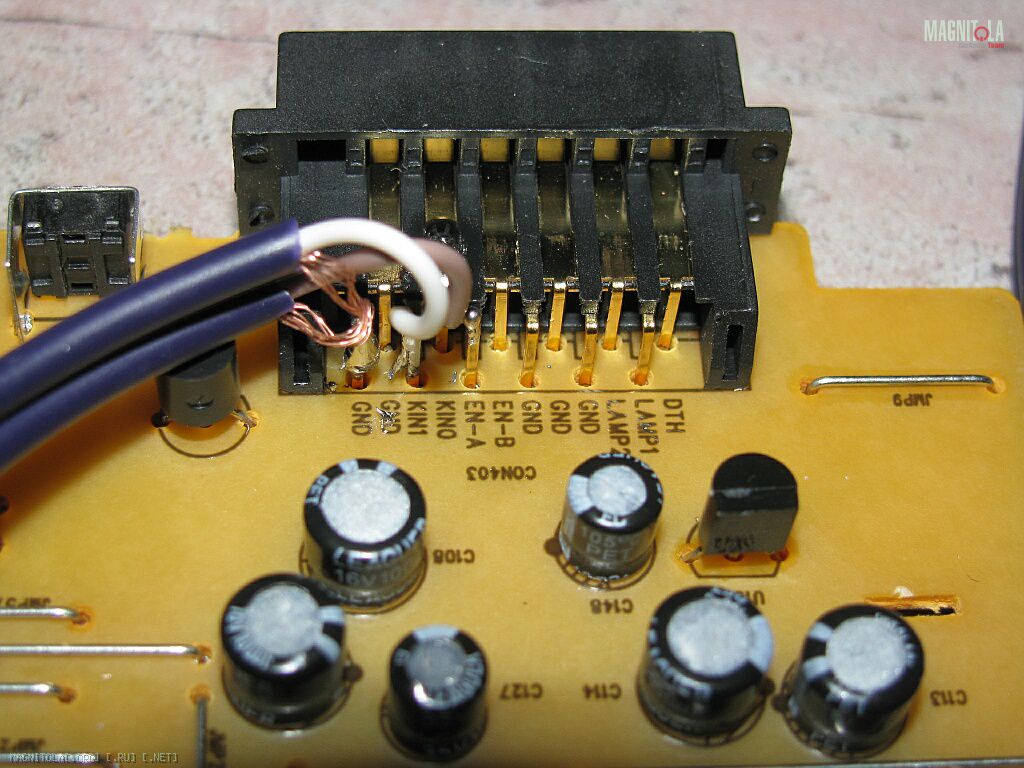

Так что если вывести эти входы на гнездо – можно использовать готовый джойстик SONY или сделать свой пульт. Задача несложная – нужен всего лишь кусок провода с гнездом под джек 3,5 мм. Для его подключения даже не требуется полная разборка аппарата – достаточно снять крышку и припаять провод к ножкам разъёма (см. фото). Но паяльник нужен не мощнее 30 Вт и с тонким жалом.
Остальные доработки относятся к звуковому тракту плеера, и имеют смысл только при работе с внешним усилителем через линейный выход. Для встроенных и так отлично.
Звучание детальное, с хорошей прорисовкой «середины», но края диапазона заметно завалены. Редакционный тест ближайшего «родственника» (с такой же материнской платой, но другой панелькой управления) показал «завал» примерно 1,5-2 дБ на частотах 20 Гц и 20 кГц, причём спад пологий и начинается довольно рано. Это лечится без труда, но требует уже полной разборки аппарата и замены SMD-компонентов. Если руки не дрожат и глаз острый – можно просто изменить номиналы деталей. Но лучше изменить и их тип тоже – в звуковых цепях SMD-компоненты нежелательны.
Для работы понадобится маломощный паяльник, бокорезы-пассатижи, пинцет и микродрель со свёрлами диаметром 0,5-0,8 мм – сверлить отверстия под выводы. СВЕРЛИМ ВСЕГДА СО СТОРОНЫ ПРОВОДНИКОВ!

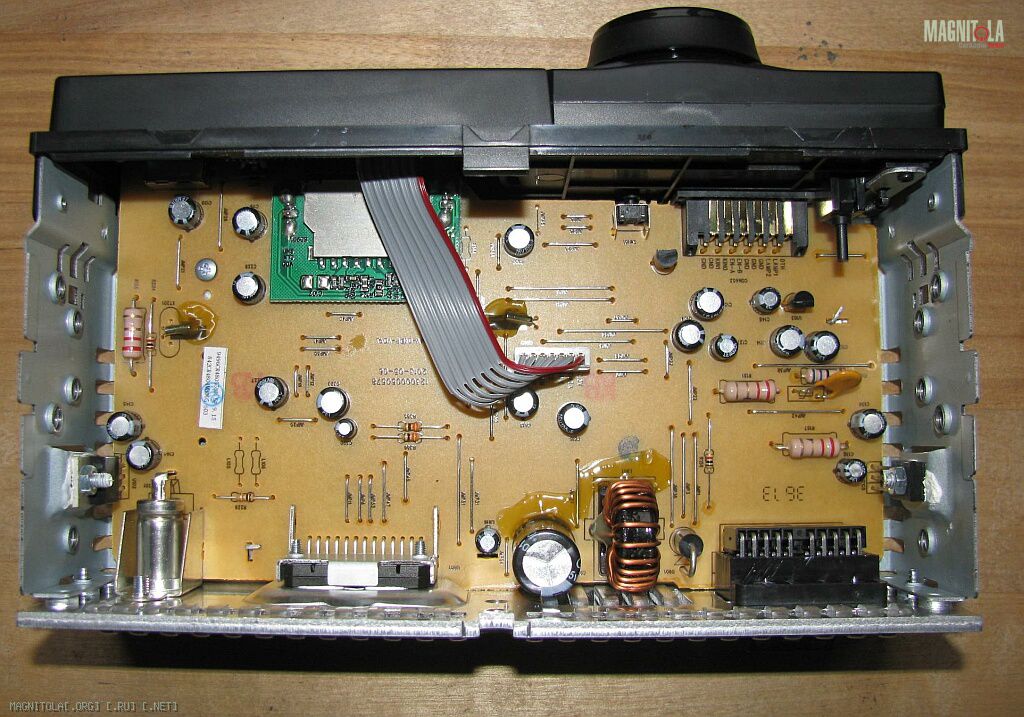

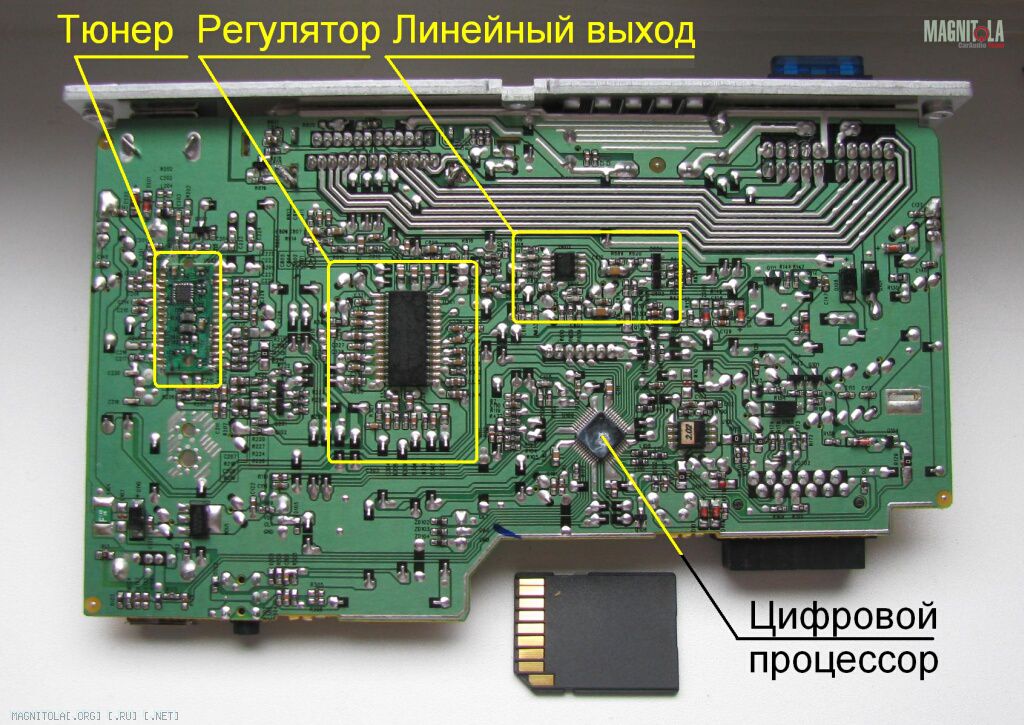

Снимаем плату и запоминаем, где что находится. Слева миниатюрная субплата с приёмником – теперь видно, что он с цифровой обработкой сигнала. В центре – аналоговый аудиорегулятор (управляется кодом, но все регулировки – в аналоге, что намного лучше «бюджетной цифры»). Все работы будут вокруг него.

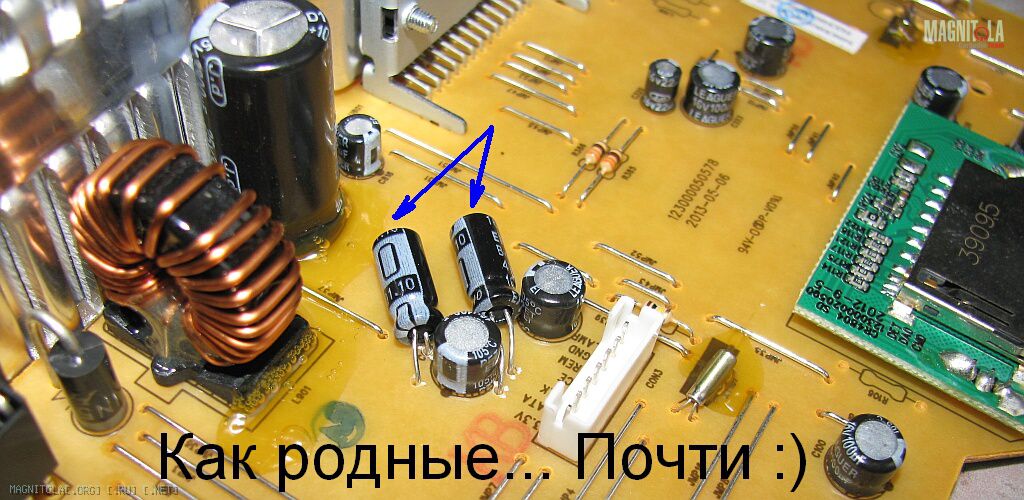

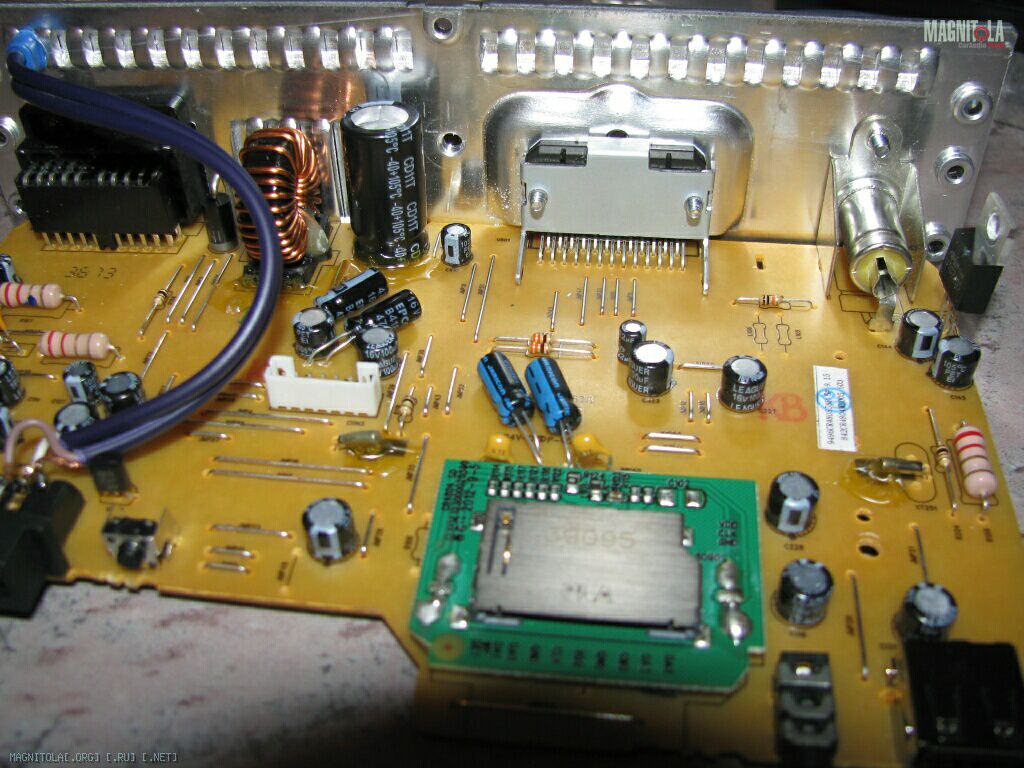

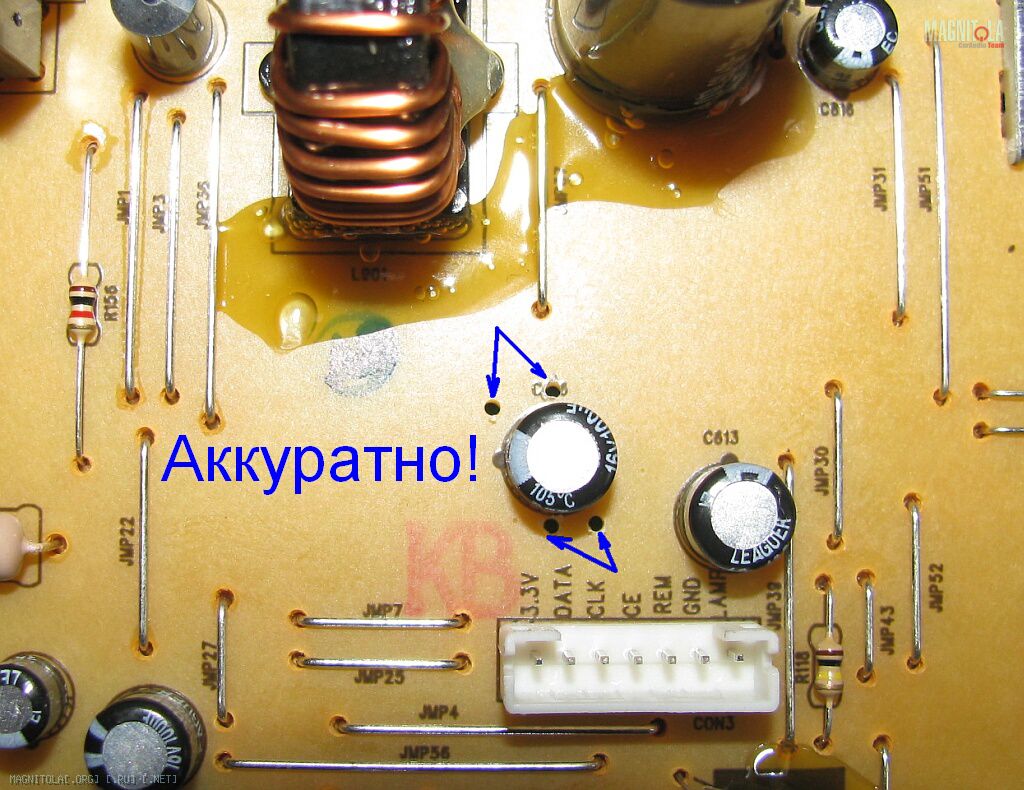

Для улучшения НЧ нужно заменить конденсаторы C611/612 в цепи линейного выхода. В оригинале их ёмкость 10 мкФ – достаточно для работы на нагрузку 47 кОм и более, а у нас в порядке вещей 10-20 кОм. Поэтому увеличиваем до 47 мкФ (х16В). Родные конденсаторы лучше не отпаивать, а раскрошить бокорезами и отпаять кончики по отдельности – так меньше риск повредить дорожки. Аккуратно сверлим отверстия, как показано на фото, вставляем и припаиваем.
Теперь приступим к верхнему краю диапазона. ЦАП в этом аппарате простой (что не означает - плохой). Но кое-что проектировщики сделали без души. Ёмкость интегрирующего конденсатора на выходе ЦАП несколько завышена, а включенный за ним пассивный ФНЧ первого порядка настроен ровно на 20 кГц – что есть неправильно. Вот и получается, что нормальное воспроизведение в лучшем случае до 10-12 кГц, а дальше интегратор вместе с фильтром дают ощутимый завал.

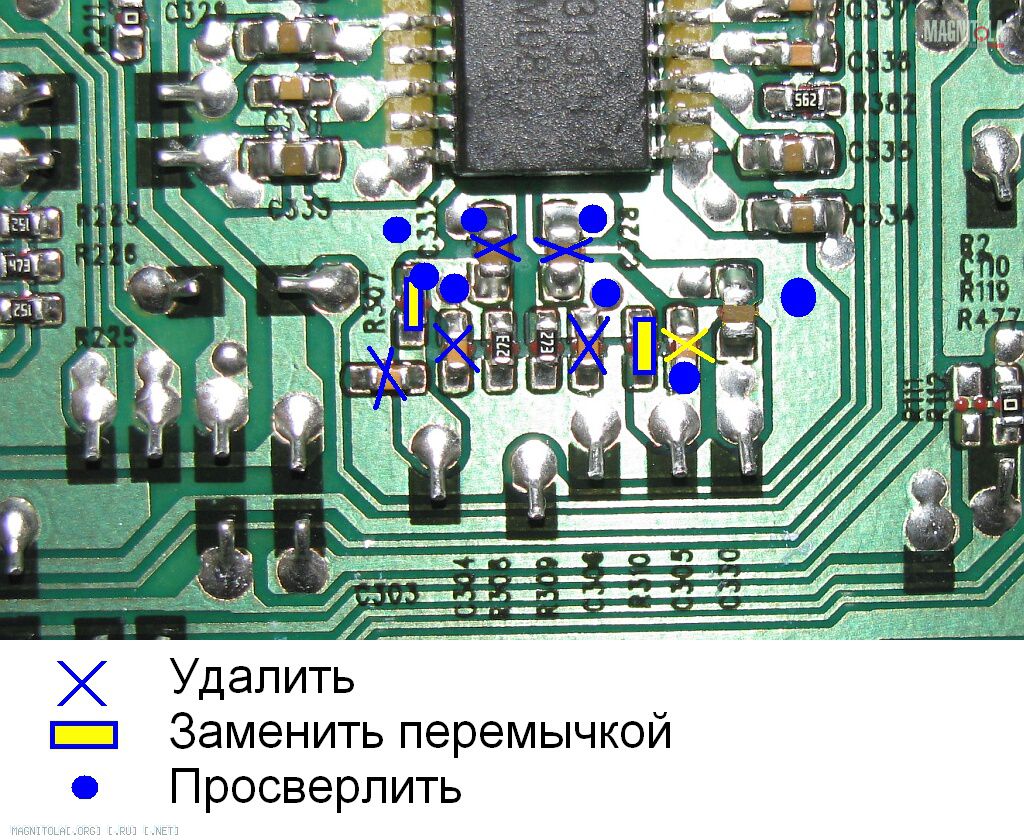

Решительно уменьшаем ёмкость интегрирующего конденсатора вдвое, делитель напряжения исключаем – так выравнивается громкость приёмника и плеера. Исключаем полностью фильтр – в своё время «домашники» на опыте доказали, что без него вполне можно обойтись, и звучание не только не страдает, а делается богаче. Здесь метод работы аналогичный, что и как делать – на схеме и фото. Сверлить нужно аккуратно – пара отверстий оказывается под краем платы кардридера.
Вот и всё. Доработки заняли три часа даже с перерывами на фотосессии и перекуры. В планах ещё вынести нормальные гнёзда линейного выхода и входа на заднюю панель – но для их установки придётся перенести детали фильтра питания. Или выкушу к чертям микросхему усилителя, и засверлю гнёзда на это место. И откажусь от "хвоста" с кучей проводов - мне достаточно трёх, остальные - лишние.
Результатом более чем доволен - система зазвучала отменно. ВЧ ясные, но не колючие, бас - мягкий, но не ватный.
Затраты на источник сигнала и его доработку уже и затратами-то не назовёшь - два блока моих любимых сигарет обходятся дороже...
Маньяк
02.01.2015, 00:44
slavka1010
Re: Prology CMU-306 - скрытые резервы
Отличный отчёт, Вы снова показали что цена не главное. Есть только одна поправочка размеры носителей не Мб, а Гб.
02.01.2015, 01:18
Железный Шихман
Re: Prology CMU-306 - скрытые резервы
Цитата:
Сообщение от slavka1010
Отличный отчёт, Вы снова показали что цена не главное. Есть только одна поправочка размеры носителей не Мб, а Гб.
Упс... щазз исправлю :)
02.01.2015, 09:23
Vladimir
Re: Prology CMU-306 - скрытые резервы
Отлично! А я вот для тех же целей взял JVC KD-X50BT.
Мне всегда хотелось джойстик - в кабине самолёта "ручка" уместнее "карточки" или "камешка" :)
02.01.2015, 10:45
Vladimir
Re: Prology CMU-306 - скрытые резервы
Это понятно, я пользуюсь нарулевым, программируемым.
02.01.2015, 10:58
angtar
Re: Prology CMU-306 - скрытые резервы
Цитата:
Сообщение от Железный Шихман
подобрать пульт с подходящей системой команд. Если её знать…
изучай:
06.01.2015, 17:18
Железный Шихман
Re: Prology CMU-306 - скрытые резервы
Спасибо!
23.10.2015, 13:13
Okzimuur
Вложений: 2
Re: Prology CMU-306 - скрытые резервы
Железный Шихман, как же удачно я наткнулся на вашу статью! Появился шанс скрестить "ежа с ужом".)))
Что имею:

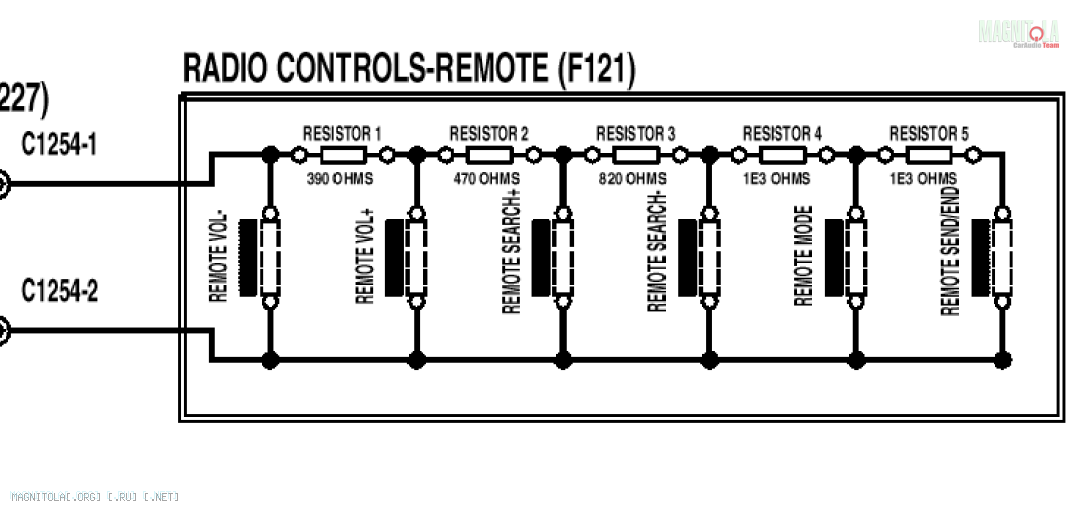

Машина Discovery 2 с резестивными кнопками. Вложение 878718
