Re: Фильтра ivolga SB 6.3

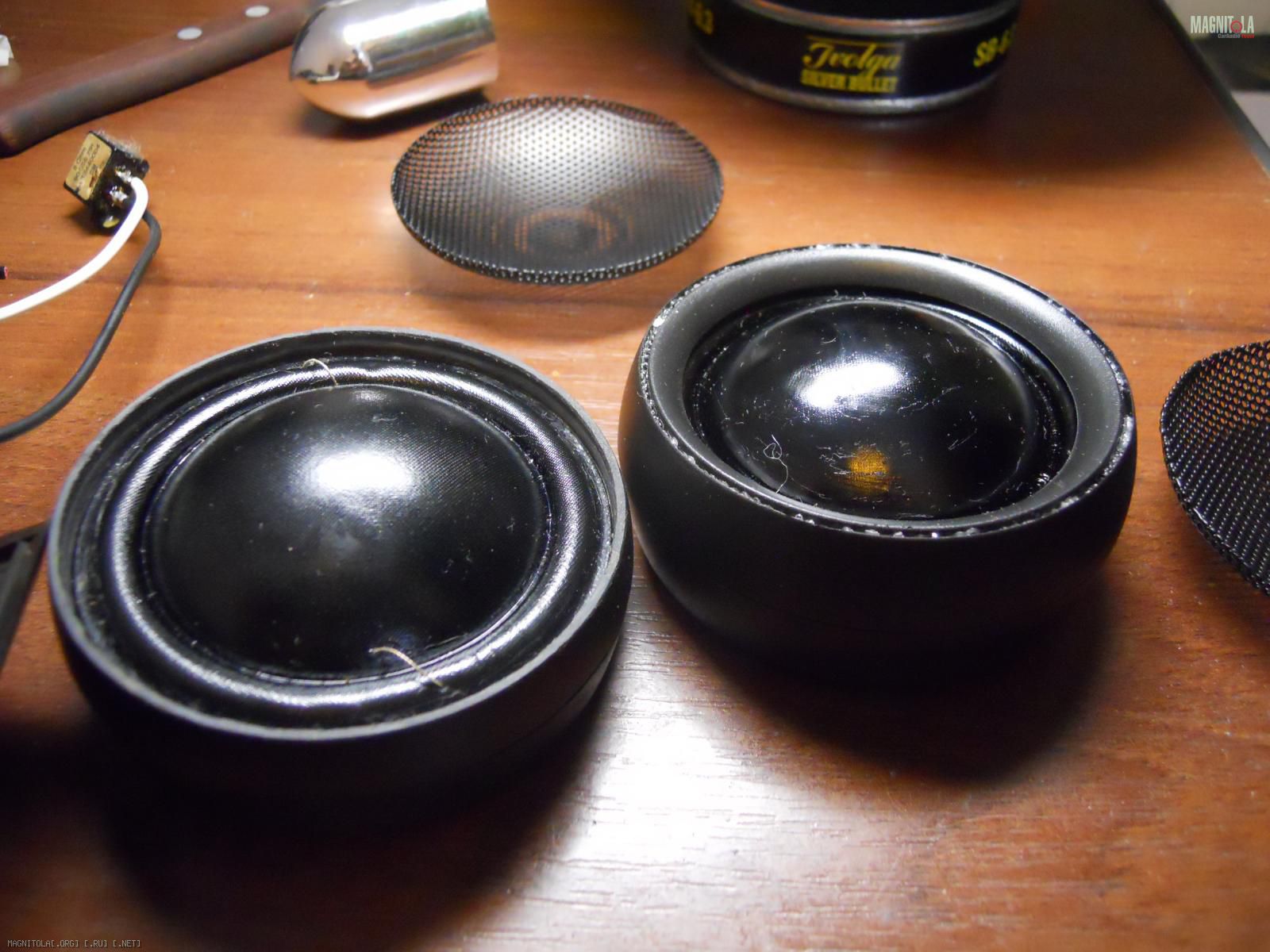

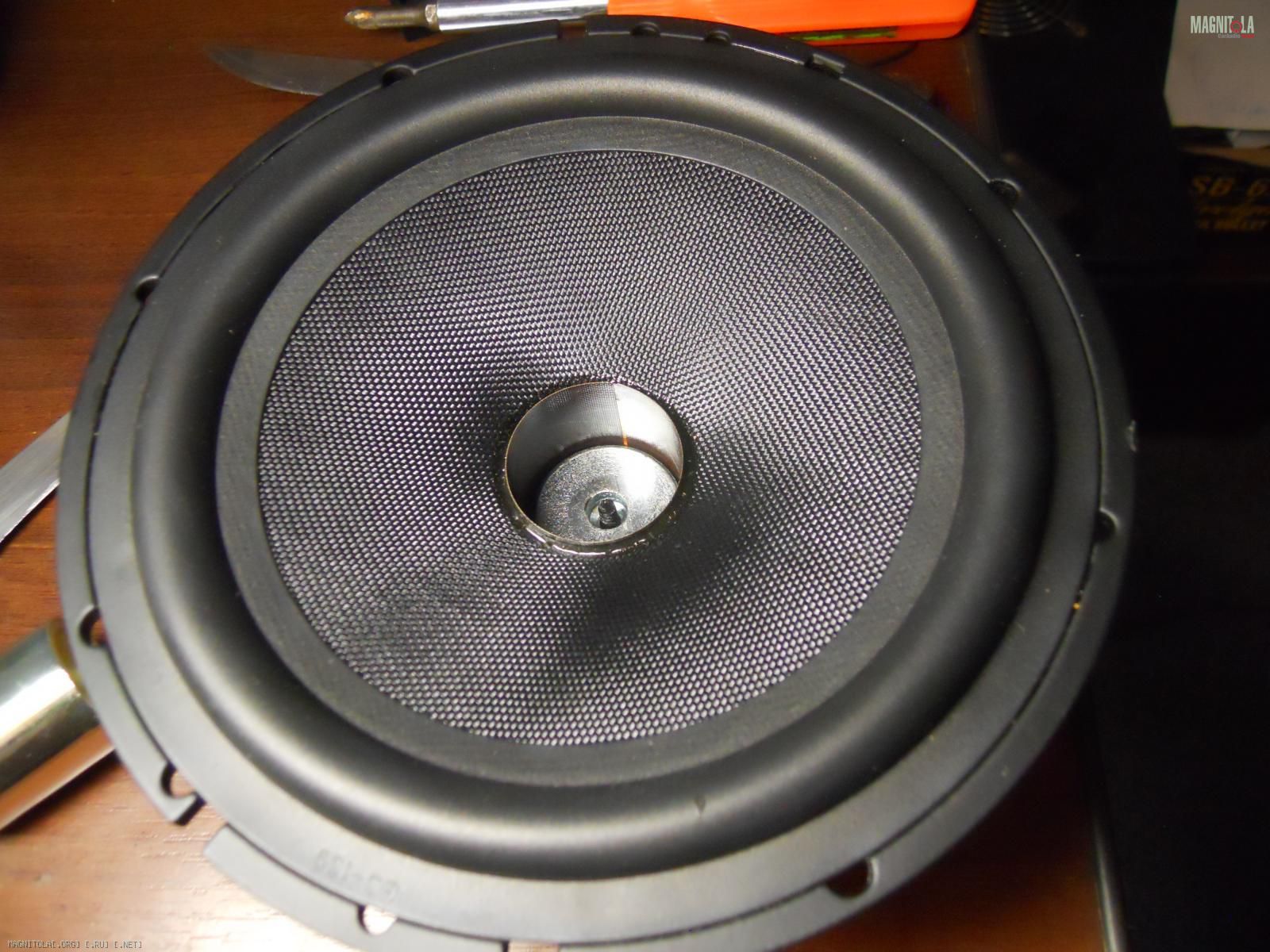

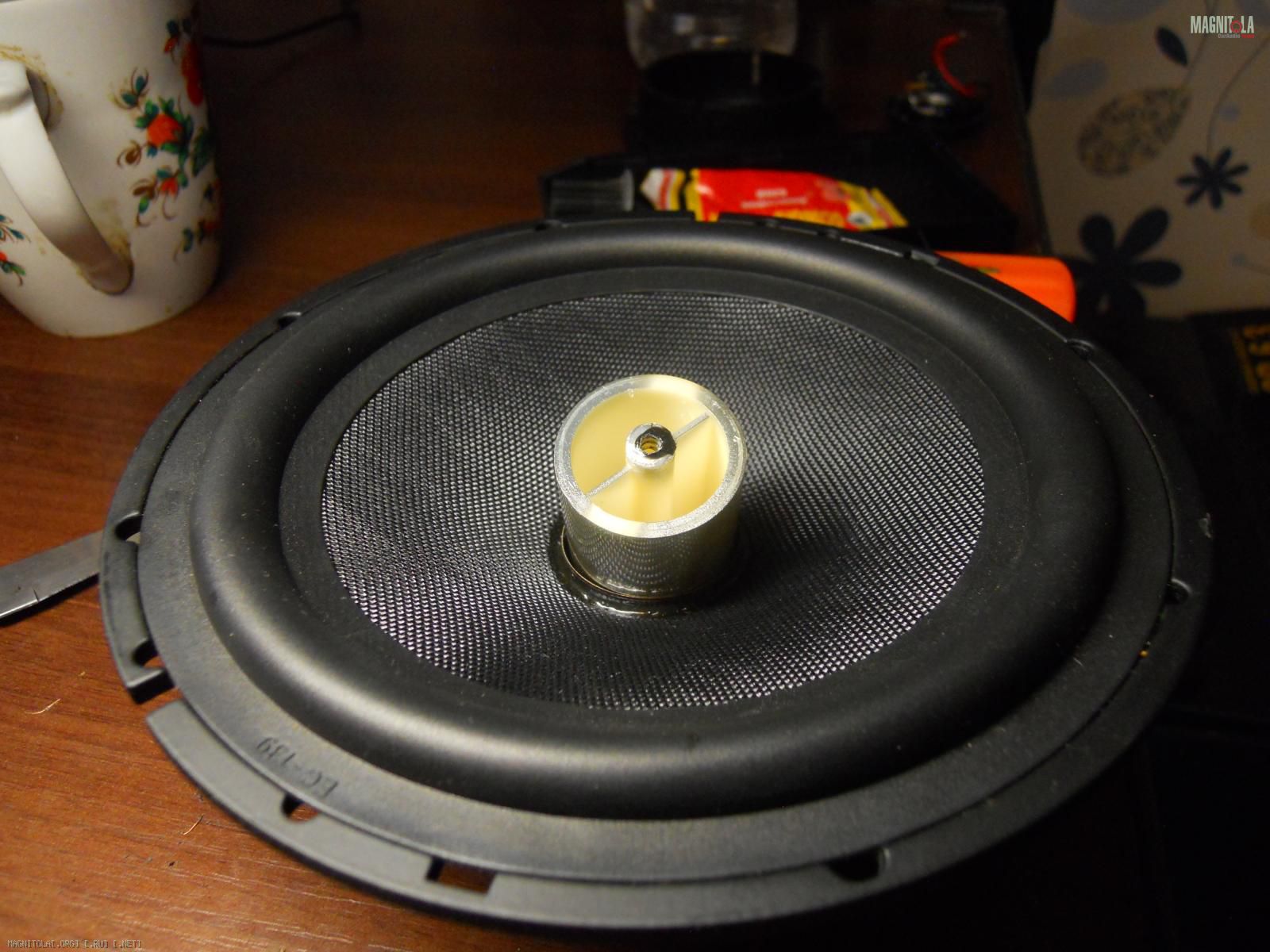

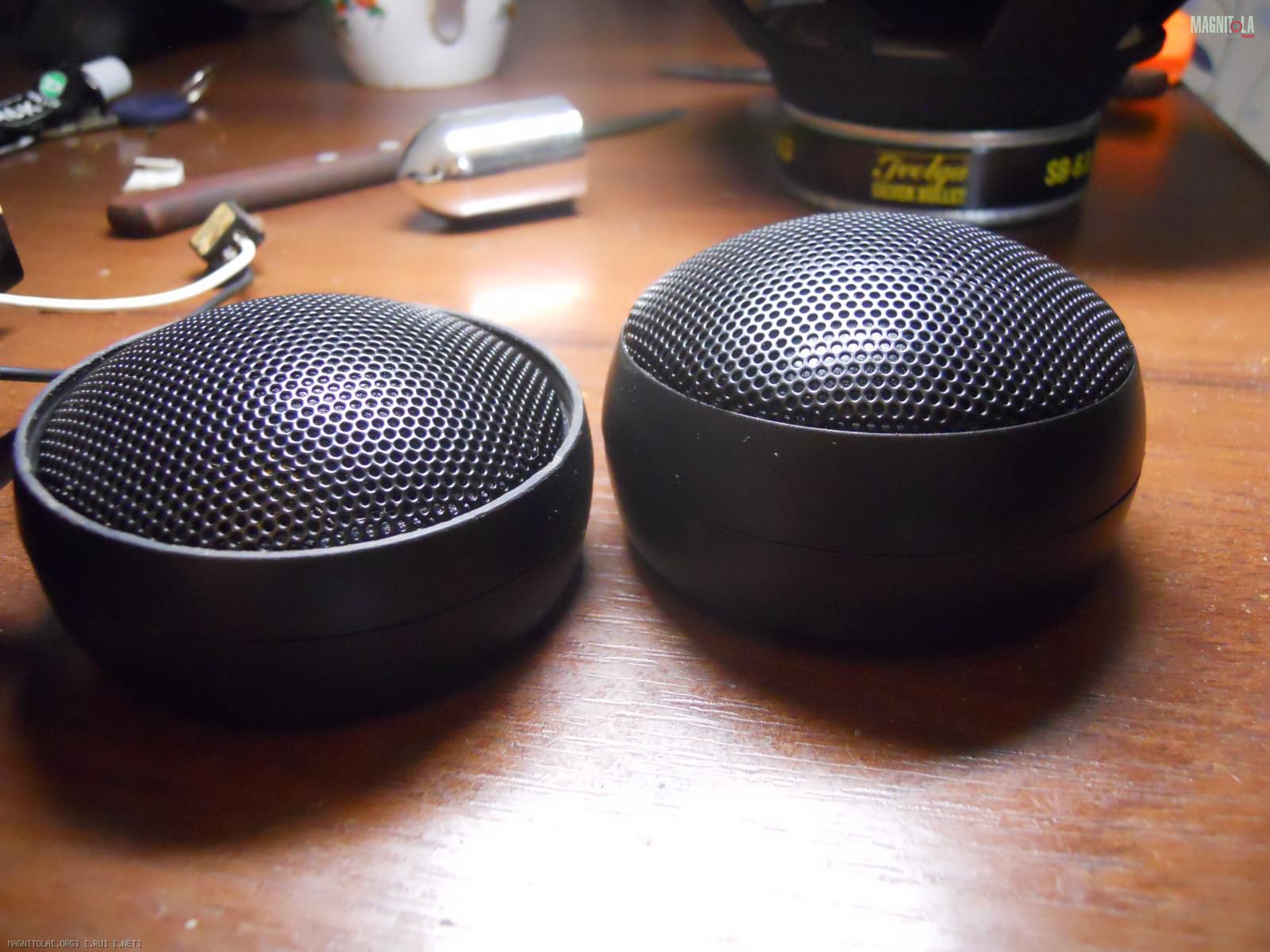

Всё верно на фото купольная середина и вч из комплекта SB 6.3.
По среднечастотнику - пропитку с внешней стороны купола убрал полностью, а с внутренней стороны только на подвесе.
- подводяшие были приклеены к куполу и имели небольшую степень свободы! пришлось вывести по другому.
- "рупорок" над куполом полностью вырезал и защитную сетку поставил как можно ближе к куполу ("рупорок" очень портил звук).
- добавил звукопоглотителя к стандартному.

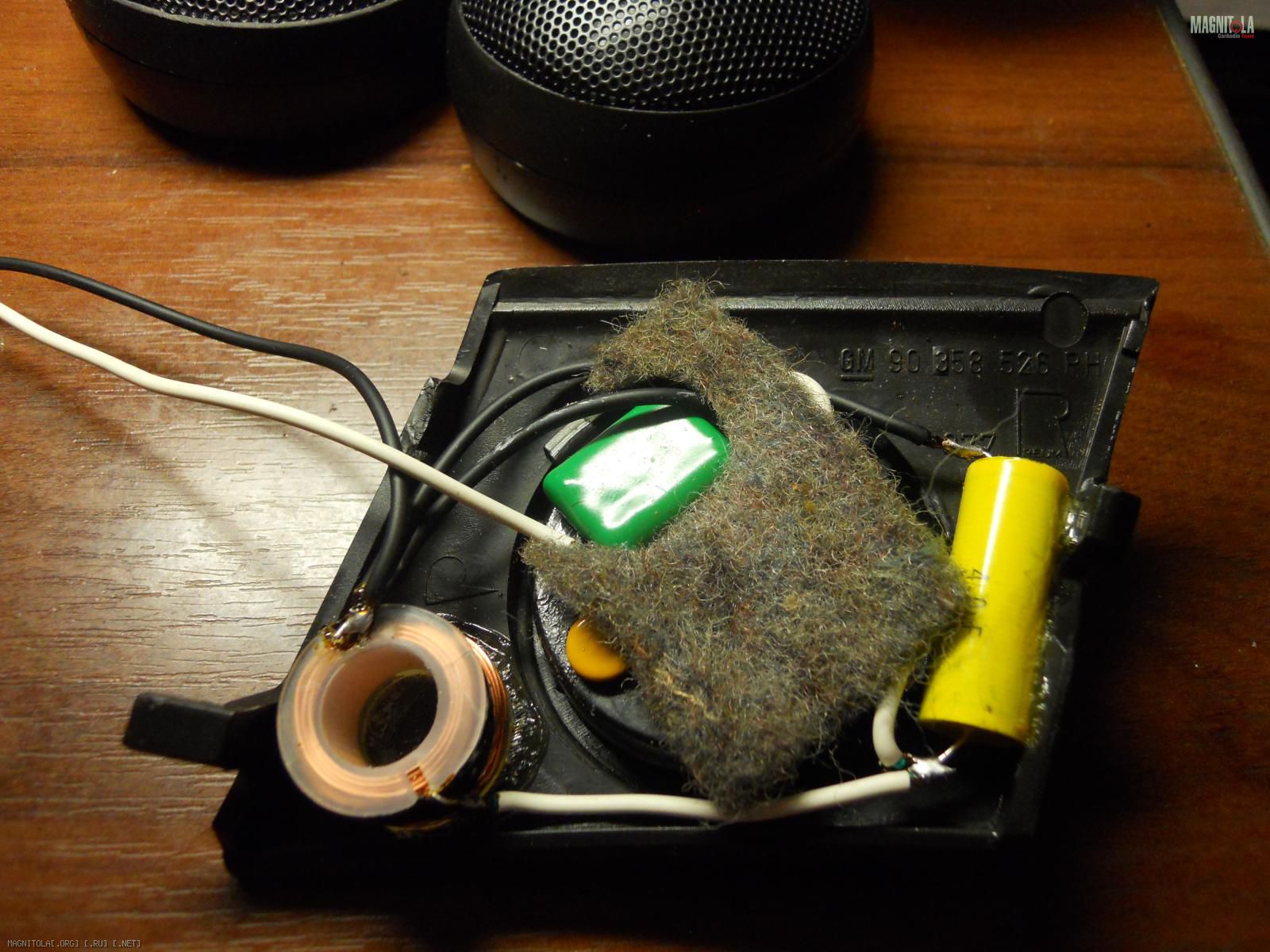

На ВЧ добавил войлок под купол и впаял мягкие медные провода вместо стандартных непонятного происхождения.
Вложений: 10
Re: Фильтра ivolga SB 6.3
Re: Фильтра ivolga SB 6.3
_dim4ik_, теперь понятно стало-а то всё,в куче информации, не смотрится.,
Вложений: 1
Re: Фильтра ivolga SB 6.3

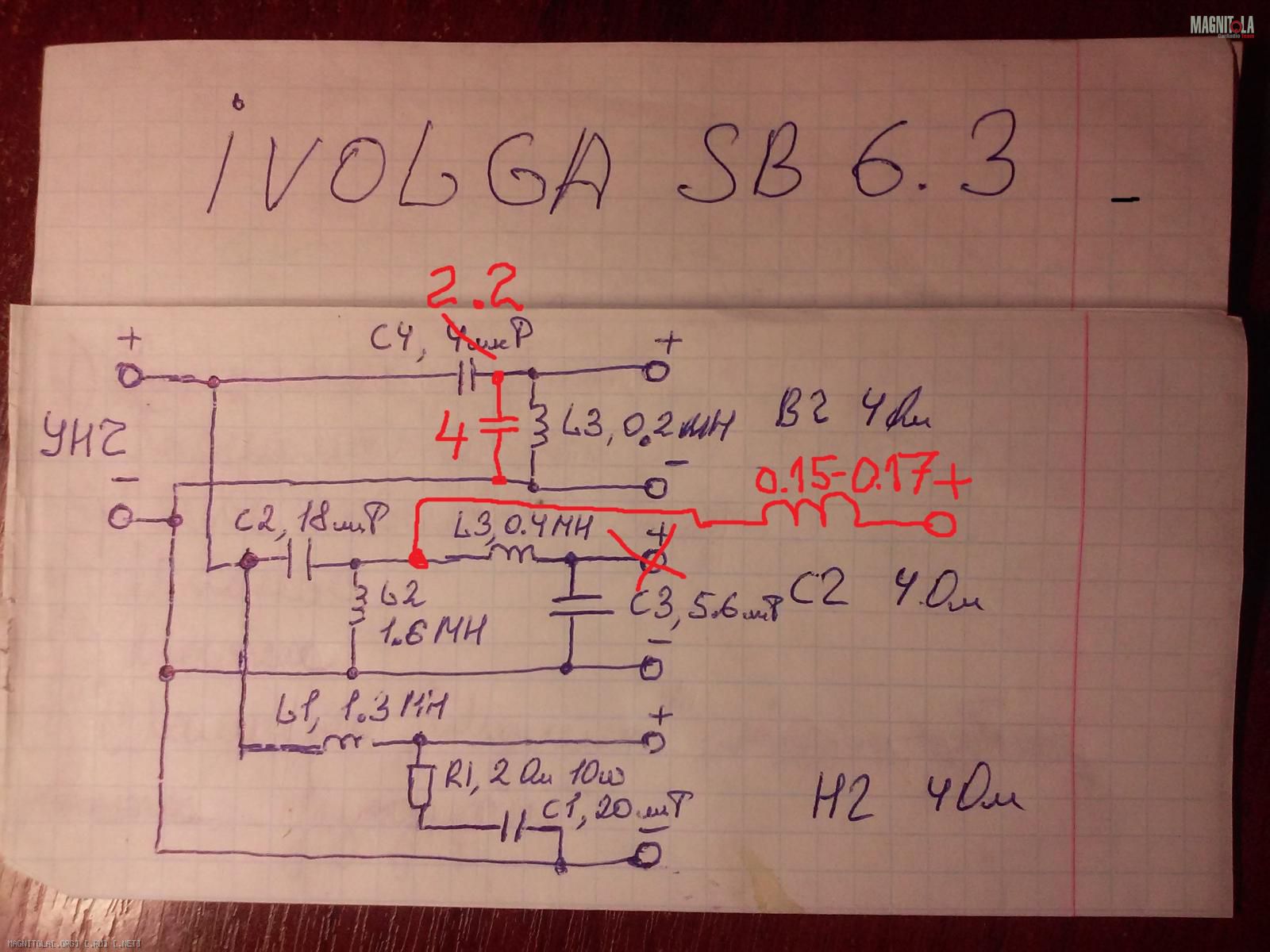

_dim4ik_, вы на счет этого серьезно? Я по поводу кондера на землю на ВЧ?
Вложение 768340
Вложений: 1
Re: Фильтра ivolga SB 6.3
Папа Карло, да, пробовал через резистор 5.1-10 ОМ, напрямую лучше всего звучит) сам удивился

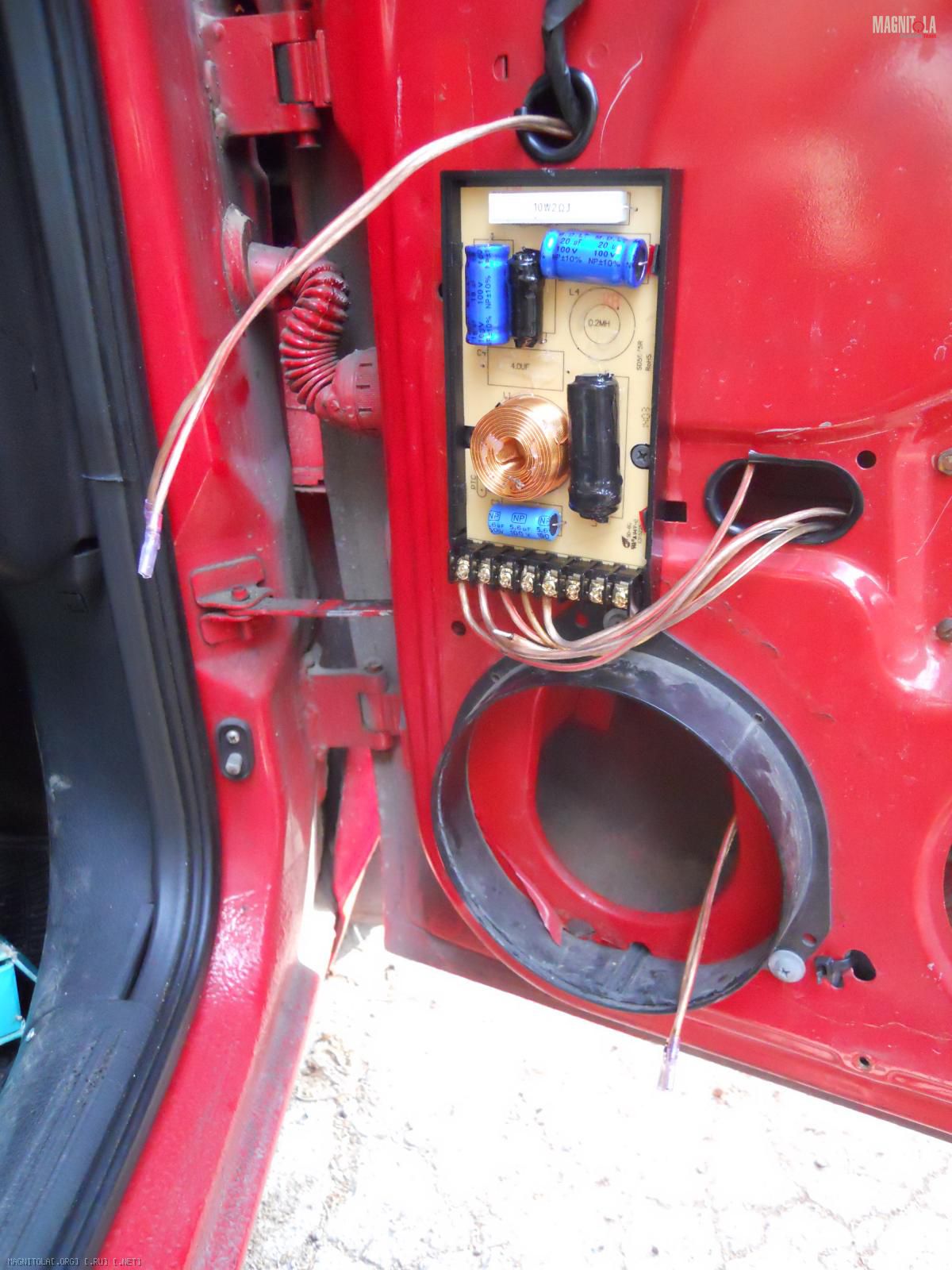

Сегодня на правую сторону собрал доработанный комплект, покрутил балансом на разных треках, результат очень понравился. Вложение 768384
Re: Фильтра ivolga SB 6.3
Цитата:
Сообщение от
_dim4ik_
Папа Карло, да, пробовал через резистор 5.1-10 ОМ, напрямую лучше всего звучит) сам удивился
Сегодня на правую сторону собрал доработанный комплект, покрутил балансом на разных треках, результат очень понравился.
Вложение 768384
Я интересуюсь зачем вам емкостный делитель на ВЧ??? Вы усилитель спалить хотите?
---------- Сообщение добавлено 05.05.2015 в 06:58 ----------
Цитата:
Сообщение от
Папа Карло _dim4ik_, вы на счет этого серьезно? Я по поводу кондера на землю на ВЧ?
Вложение 768340
Еще раз посмотрите на схему! У меня по ней много к вам вопросов. Возникает впечатление, что вы не фильтр собираете, а лего конструктор ...
Re: Фильтра ivolga SB 6.3
Всё подбирал на слух, по программам не очень выходило т.к. нет точных параметров СЧ и ВЧ. С фильтром ВЧ ещё буду экспериментировать.
Re: Фильтра ivolga SB 6.3
Цитата:
Сообщение от
_dim4ik_ Всё подбирал на слух, по программам не очень выходило т.к. нет точных параметров СЧ и ВЧ. С фильтром ВЧ ещё буду экспериментировать.
А какие параметры вас интересуют? Индуктивность катушек и сопротивление можно измерить мультиметром. Резонансную частоту при помощи генератора. Да и в тырнете можно это найти...
Трехполосная компонентная акустика Ivolga SB-6.3. Одноклассники
Вложений: 10
Re: Фильтра ivolga SB 6.3
Индуктивности динамиков Lвч=0,24мГ Lсч=0,123мГ Lнч=0,31мГ, резонансная частота СЧ до переделки 762гц, после 718гц на слух немного выросла чувствительность. Вч сошлось с журналом - 1495гц резонанс.

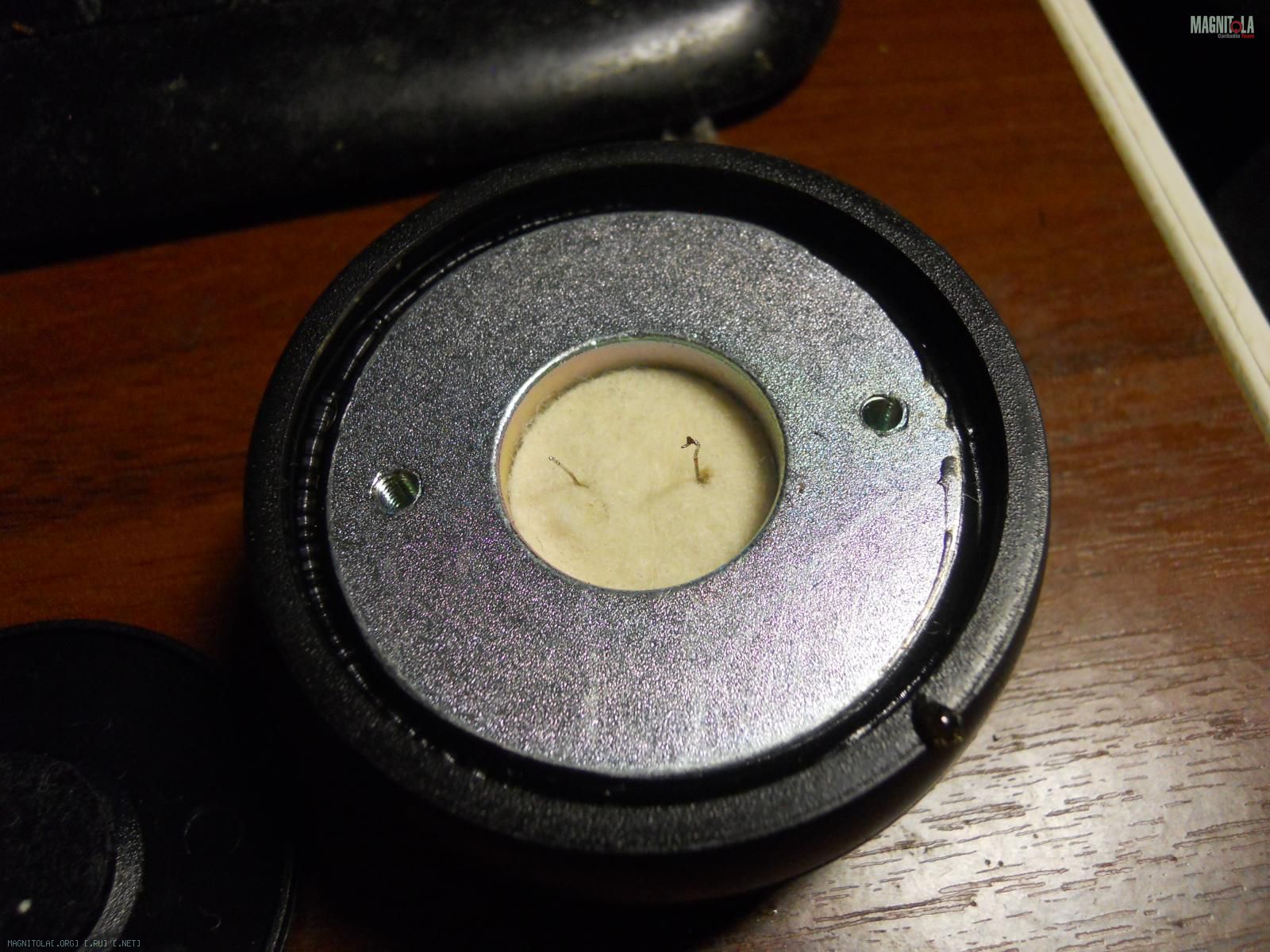

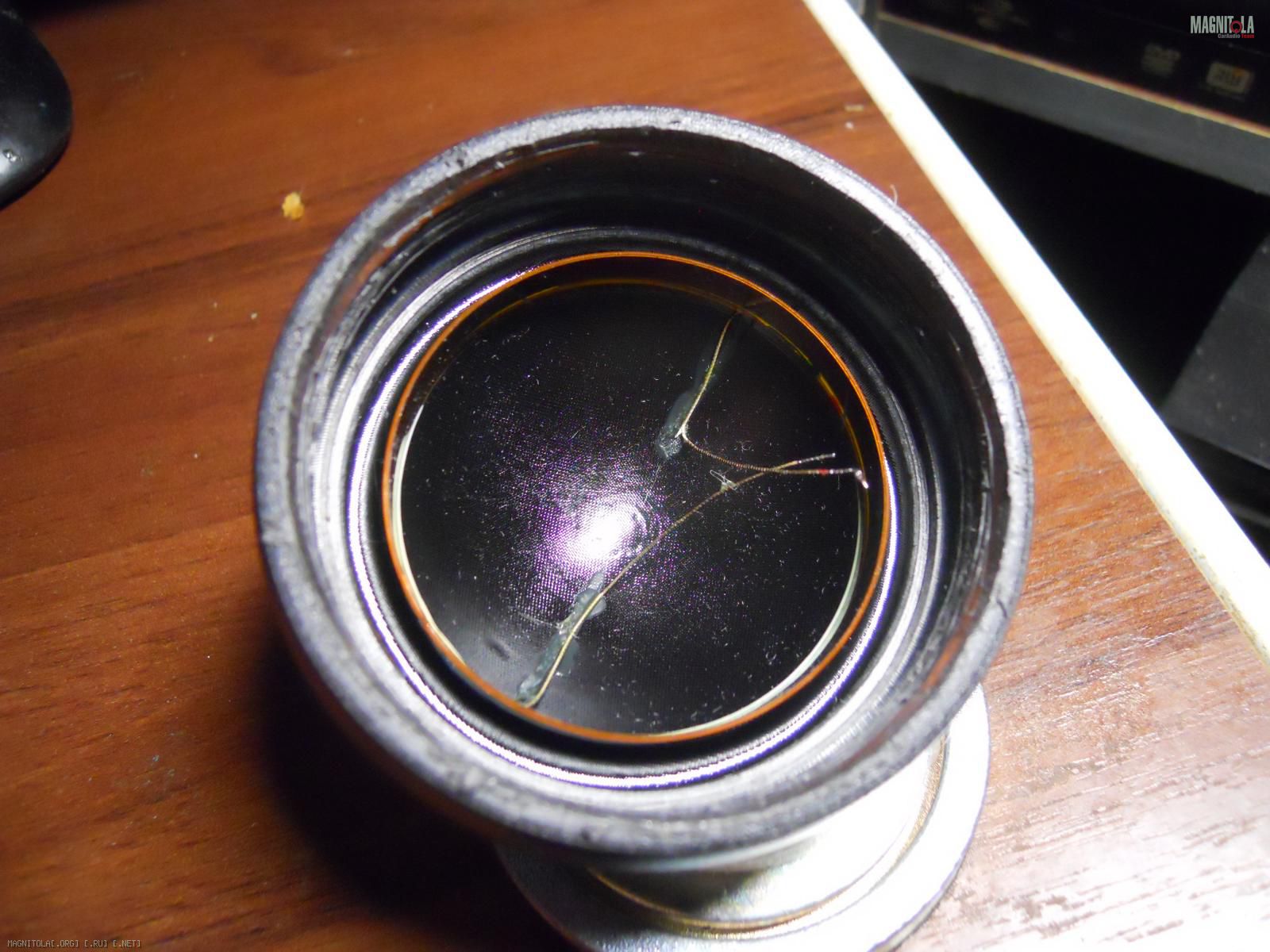

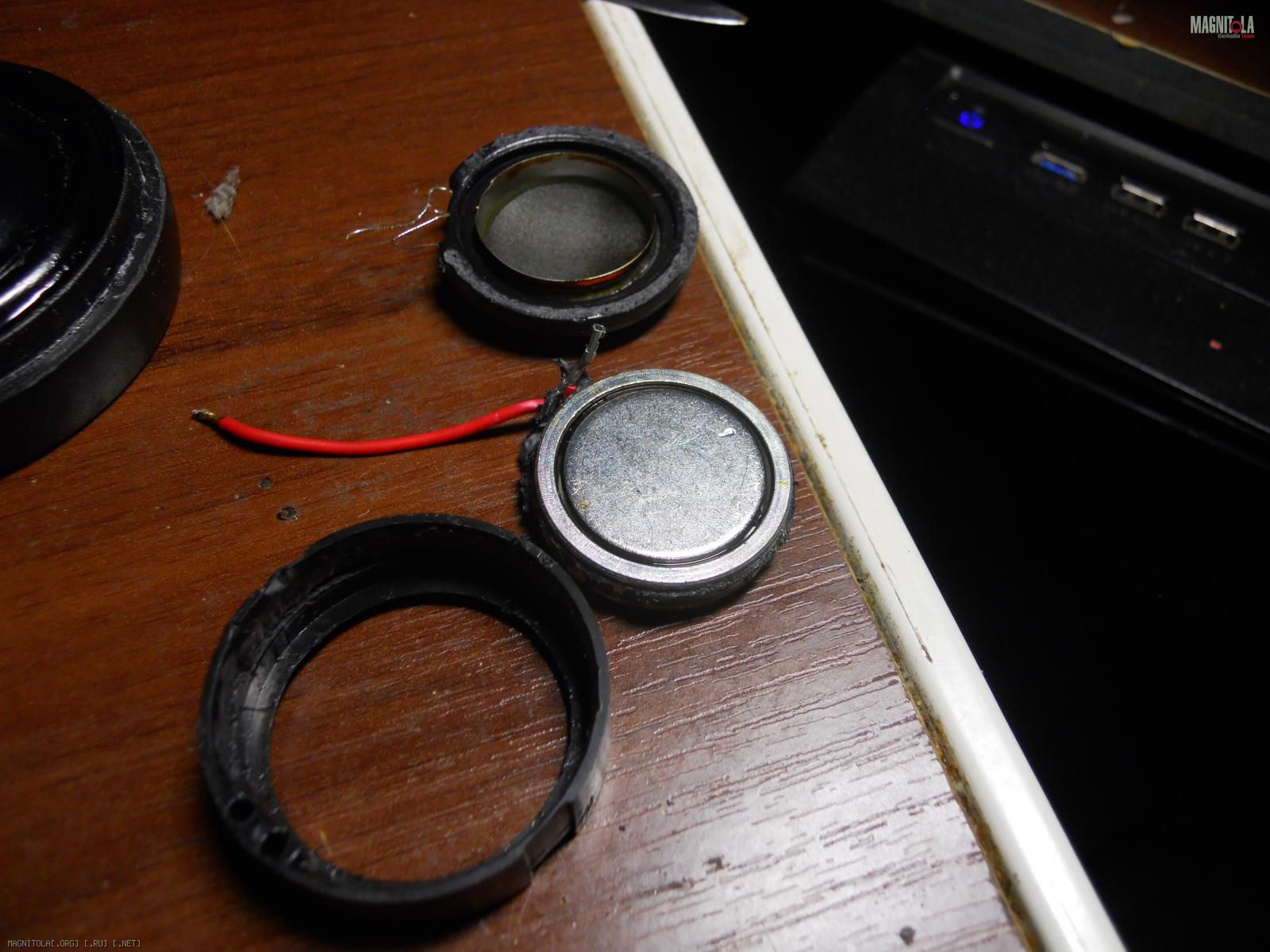

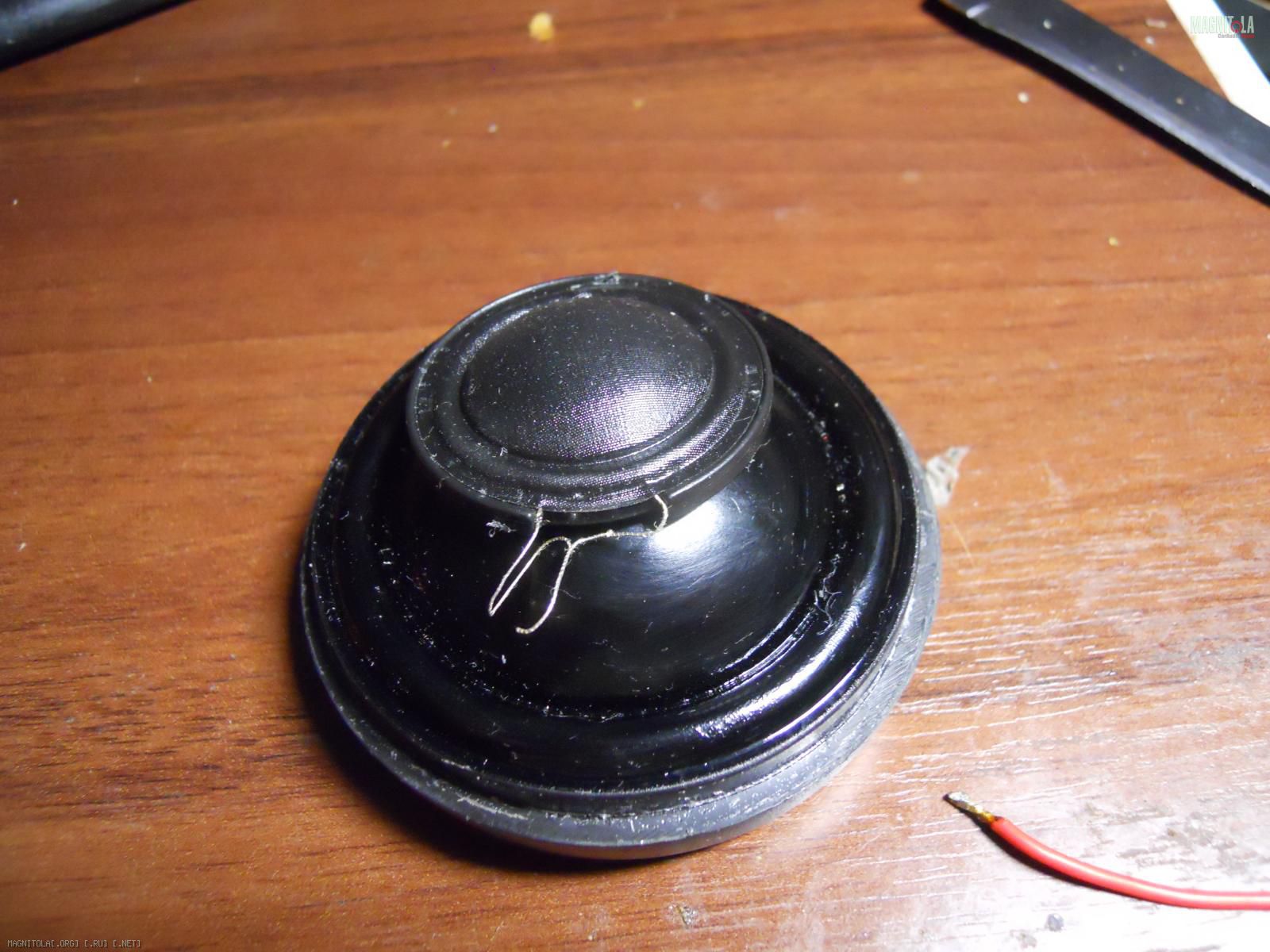

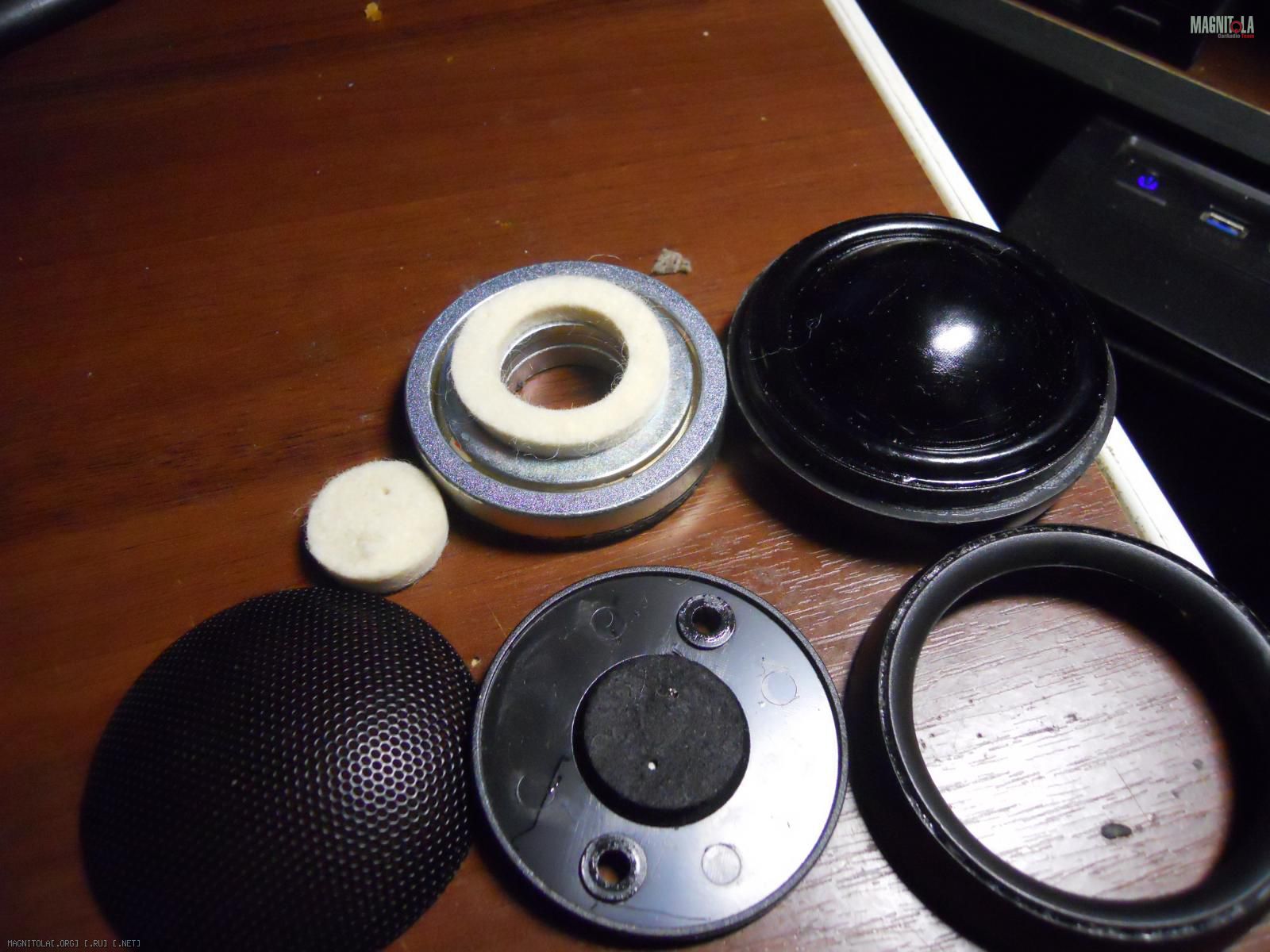

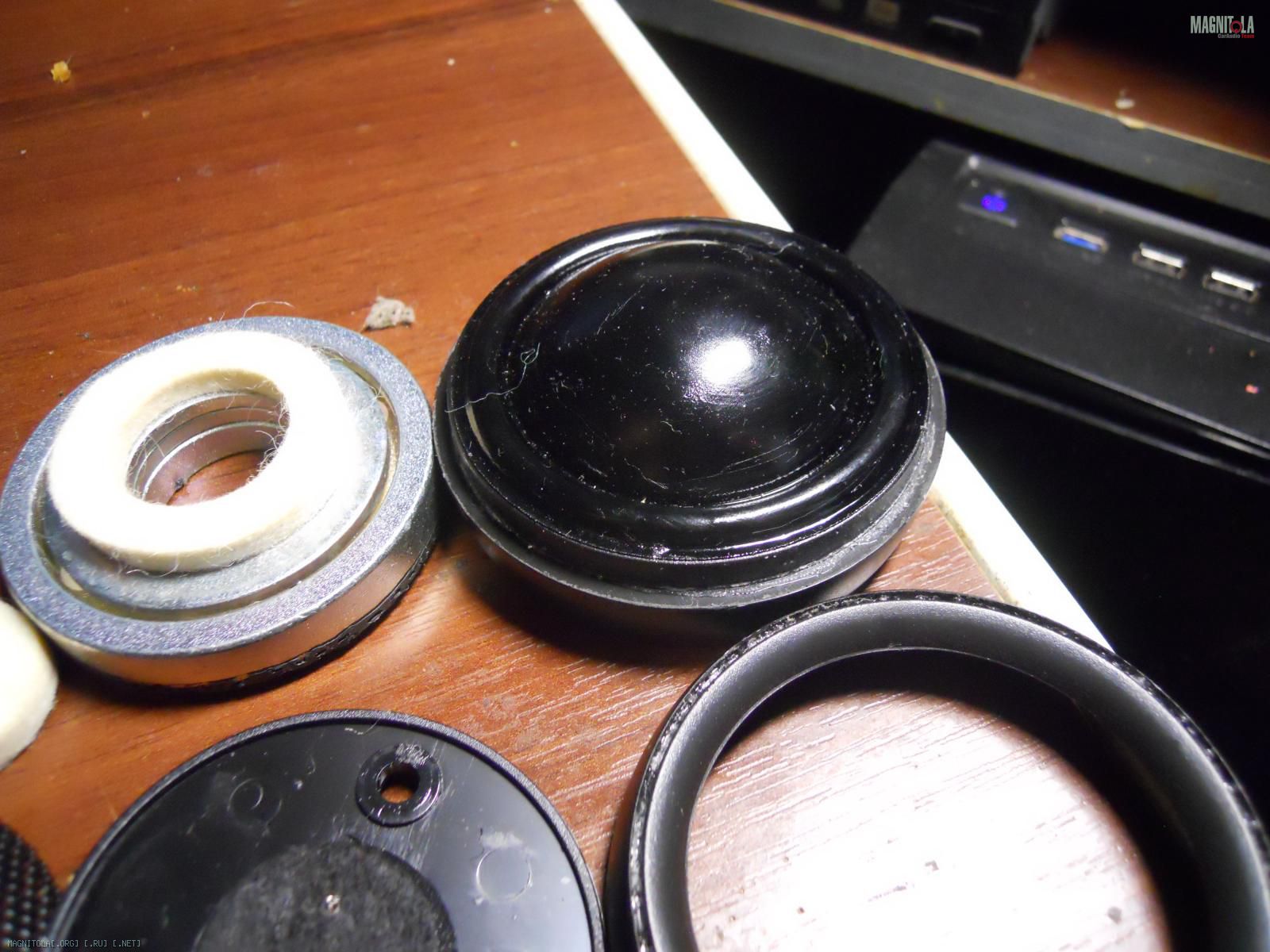

Разобрал второю пару ВЧ и СЧ, заодно сделал фото в разборе нормальным фотоаппаратом.
Вложение 770476Вложение 770472Вложение 770466Вложение 770464Вложение 770474Вложение 770470Вложение 770468

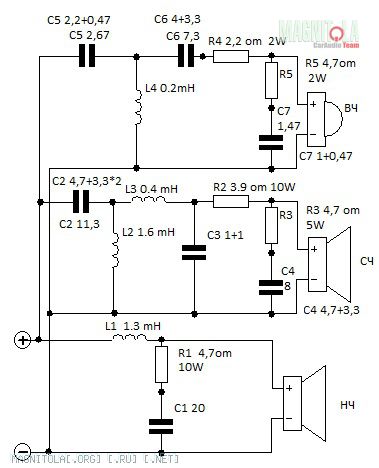

Фильтр:
Вложение 770596
СЧ 1200-5500 (2й порядок Баттер.)

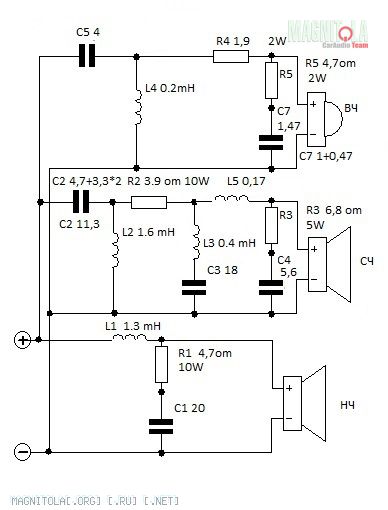

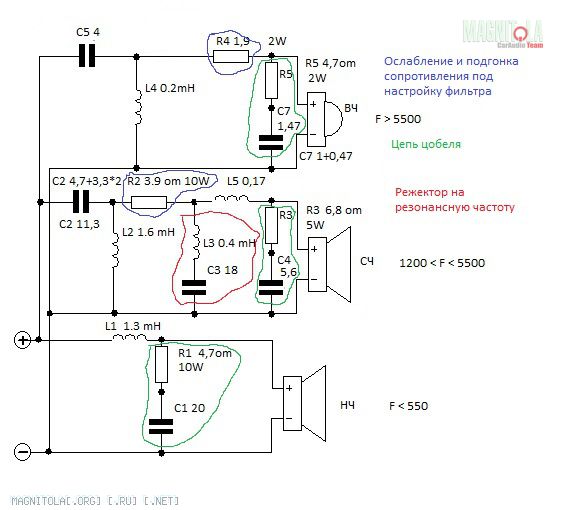

Вот ещё один из вариантов:
Вложение 770630Вложение 770632
Re: Фильтра ivolga SB 6.3
Цитата:
Сообщение от
_dim4ik_ Разобрал второю пару ВЧ и СЧ, заодно сделал фото в разборе нормальным фотоаппаратом.
Сейчас процесс стал более понятным и последовательным, по пути реализации.,
