Приветствую всех кто заглянет почитать эту тему.
Давно обещал написать отчёт про эту модель усилителя в обновлённой линейке Trophy, т.е. на настоящий момент времени уже третей ревизии/версии усилителей этой серии - Trophy III.
Обзор усилителей этой серии я начал с Trophy III Oris TA-100.4 в теме http://magnitola.org/byudzhetnyi-zvu...a-100-4-a.html.
В указанной теме я собственно и обещал рассмотреть вблизи :) Trophy III Oris TA-150.2.
В теме про Trophy III Oris TA-100.4 я достаточно детально разобрал все на мой взгляд важные моменты касаемо, и конструкции, и использованных и материалов, и технологий производства, и комплектующих и их как уровня так и качества изготовления.
В общем усилитель Trophy III Oris TA-100.4 был разобран максимально детально, а так как усилитель рассматриваемый в данной теме принадлежит той же серии и тому модельному ряду/версии, то и все что было уже написано про Oris TA-100.4 в полной мере относится и к Oris TA-150.2.
Т.е. перед тем как читать про Oris TA-150.2, я настоятельно рекомендую сначала прочесть тему про Oris TA-100.4, тогда очень многих вопросов, уверен не должно будет возникнуть и к Oris TA-150.2, и ЕЩЁ раз, вот эта тема http://magnitola.org/byudzhetnyi-zvu...a-100-4-a.html.

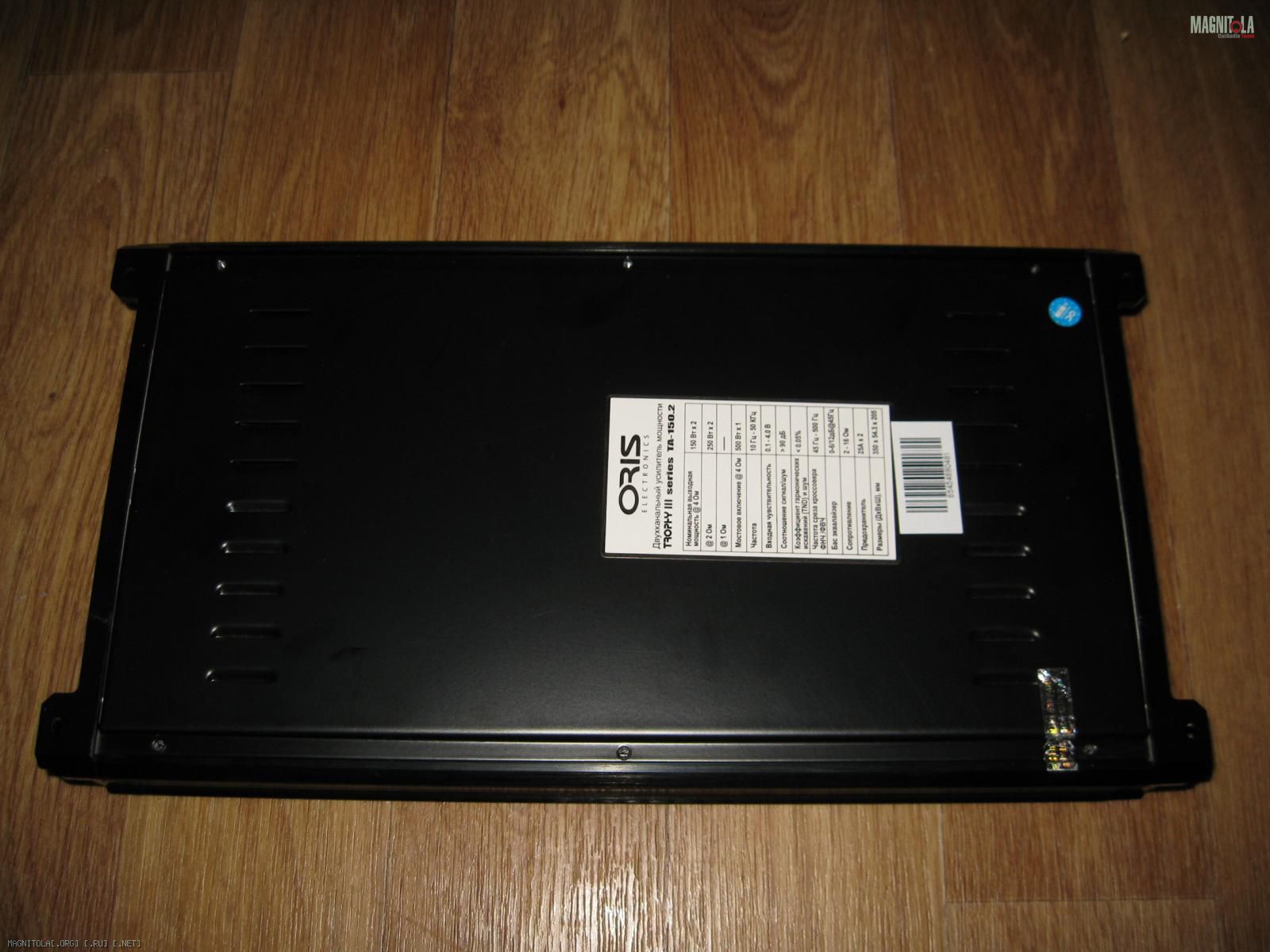

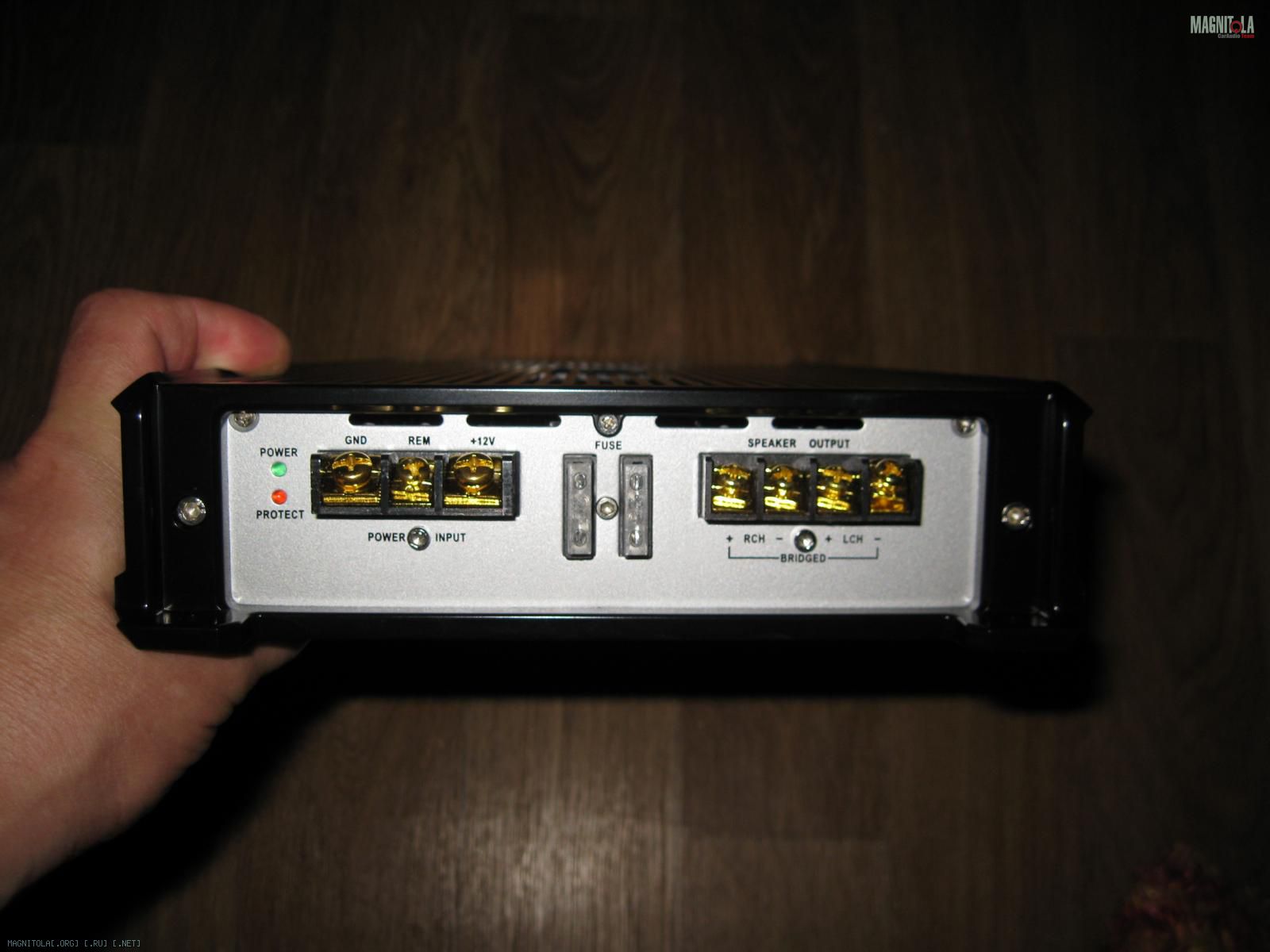

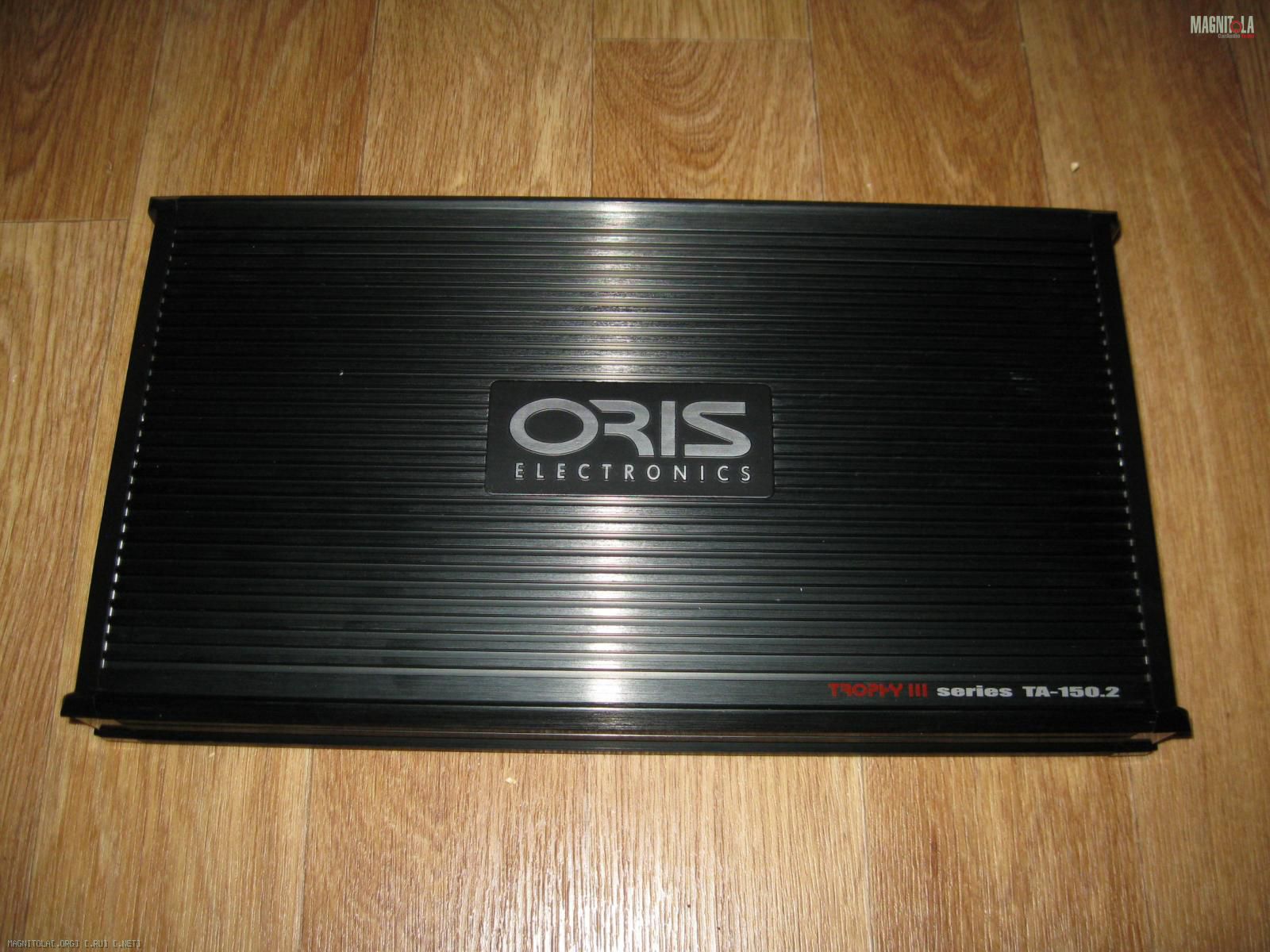

Внешне как и положено быть Oris TA-150.2 сделан точно так же :
Вложение 841112 Вложение 841118 Вложение 841116 Вложение 841114
Т.е. и профиль корпуса и оформление и тип разъёмов точно такие же как и у Oris TA-100.4.
Вся разница только в размере длины корпуса усилителя, Oris TA-150.2 всего лишь на сантиметр короче, что собственно абсолютно нормально и логично в контексте заявляемых мощностей на оба усилителя.

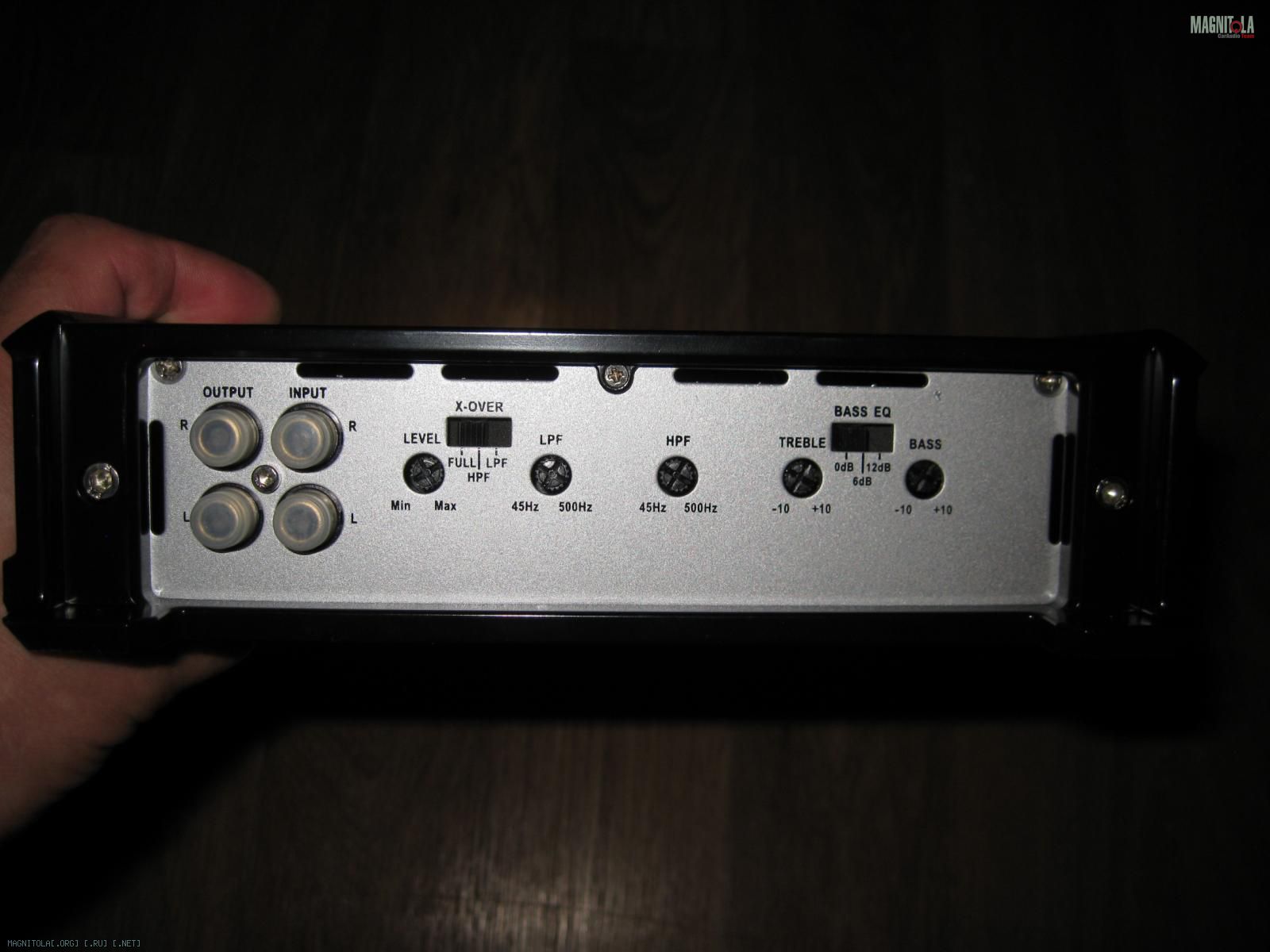

Основное и единственное отличие, которое можно увидеть сравнивая и фото передних панелей обоих усилителей и если ВСЁ ЖЕ :) почитать руководство пользователя http://www.oris-electronics.ru/uploa...e4c5ddc16d.pdf, лишь в том что Oris TA-150.2 обладает большим функционалом по части обработки звука.
В отличии от Oris TA-100.4, Oris TA-150.2 имеет функцию дополнительной регулировки тембра по низким и высоким частотам с диапазоном регулировки +/- 10дб. Данный функционал работает только если усилитель находится в режиме прямого усиления, т.е. переключатель работф фильтров находится в положении Full. Сами фильтры абсолютно стандартные по диапазонам работы для данного уровня/класса усилителей, т.е. фильтры не широкополосные, соответственно средствами фильтров реализовать активное поканальное усиление не возможно, НО собственно говоря от усилителей этого уровня этого и не требуется, и задач таких производитель соответственно и не ставил.
Регулировка подъёма низкой частоты, т.е. каскад Bass EQ, он же по обиходному :) басс-буст, работает всегда. Хорошо или плохо я уже писал, и читающий, уже знает, где почитать о том, что я по этому поводу думаю.
Ну что ж можно двигаться дальше и приступать думаю к более интересующему многих, т.е. к рассмотрению внутреннего содержания Oris TA-150.2.

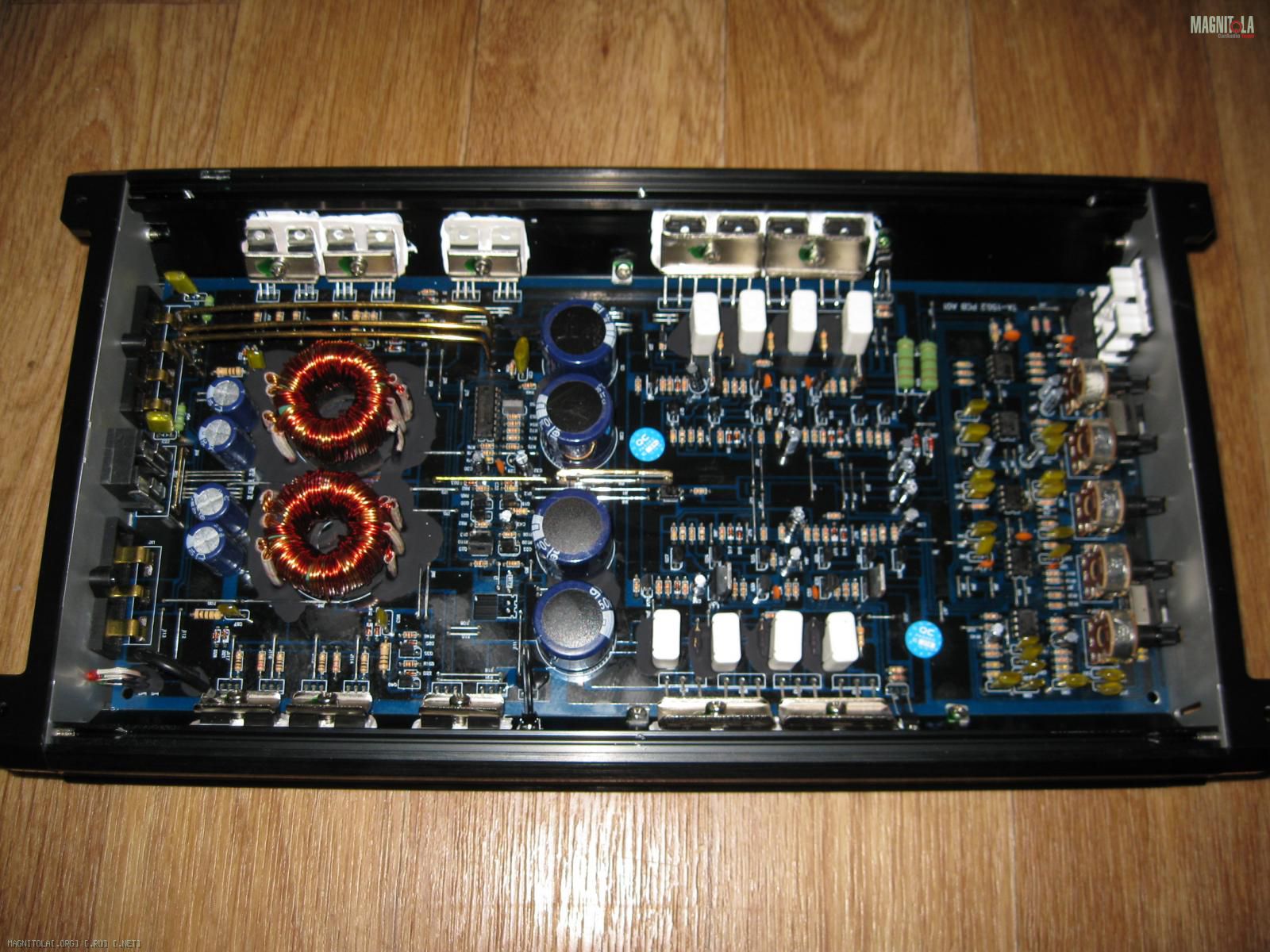

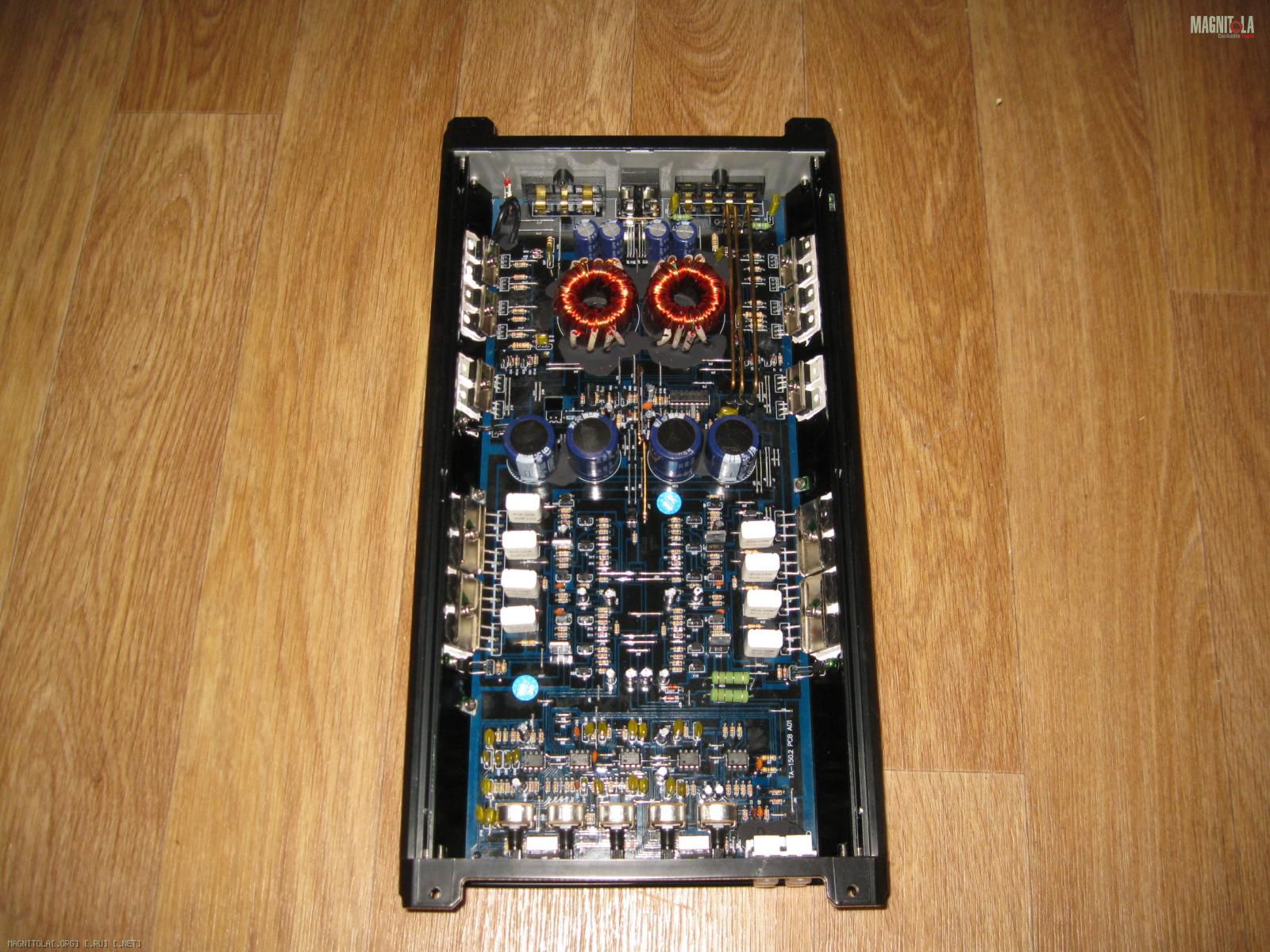

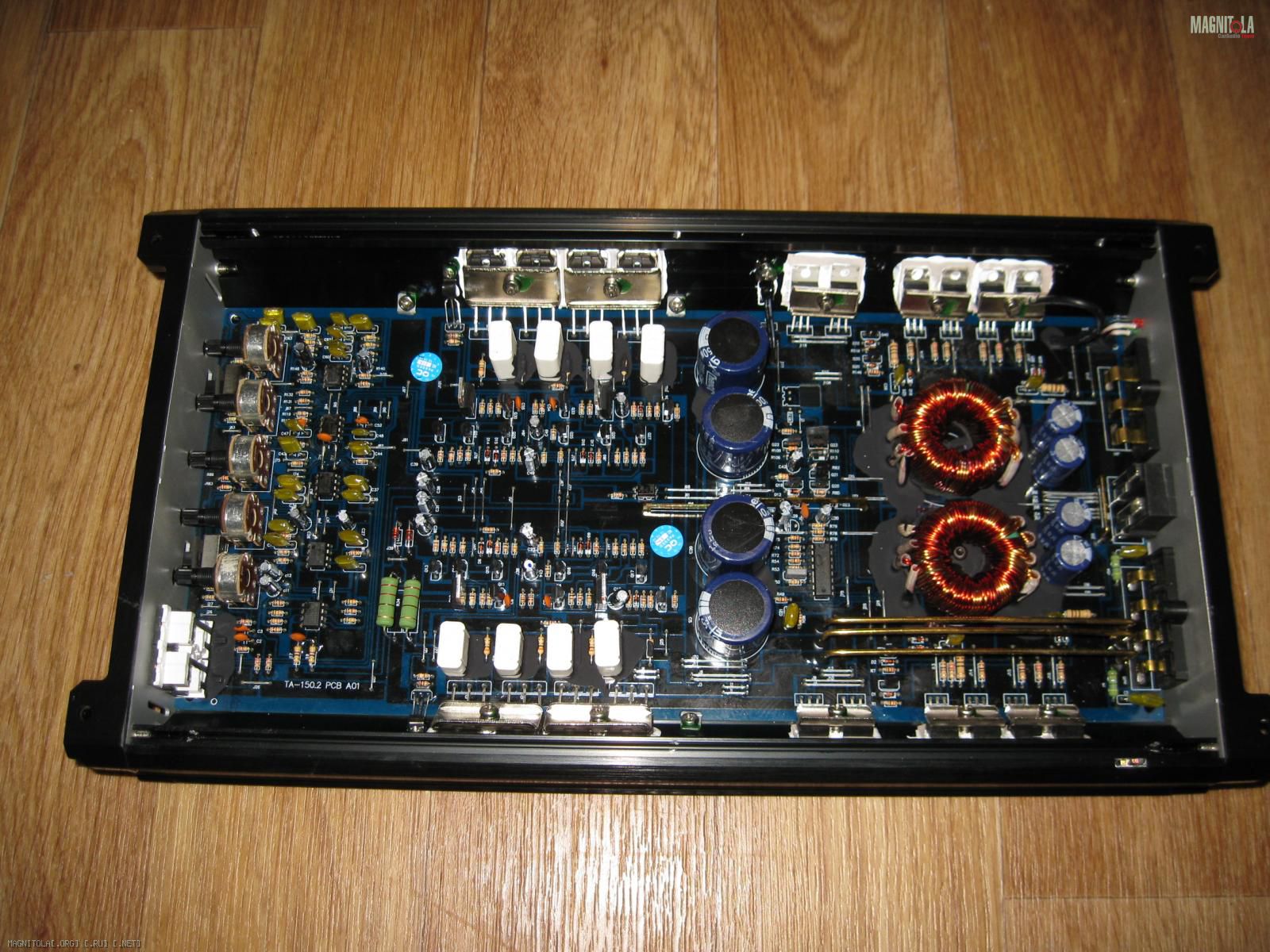

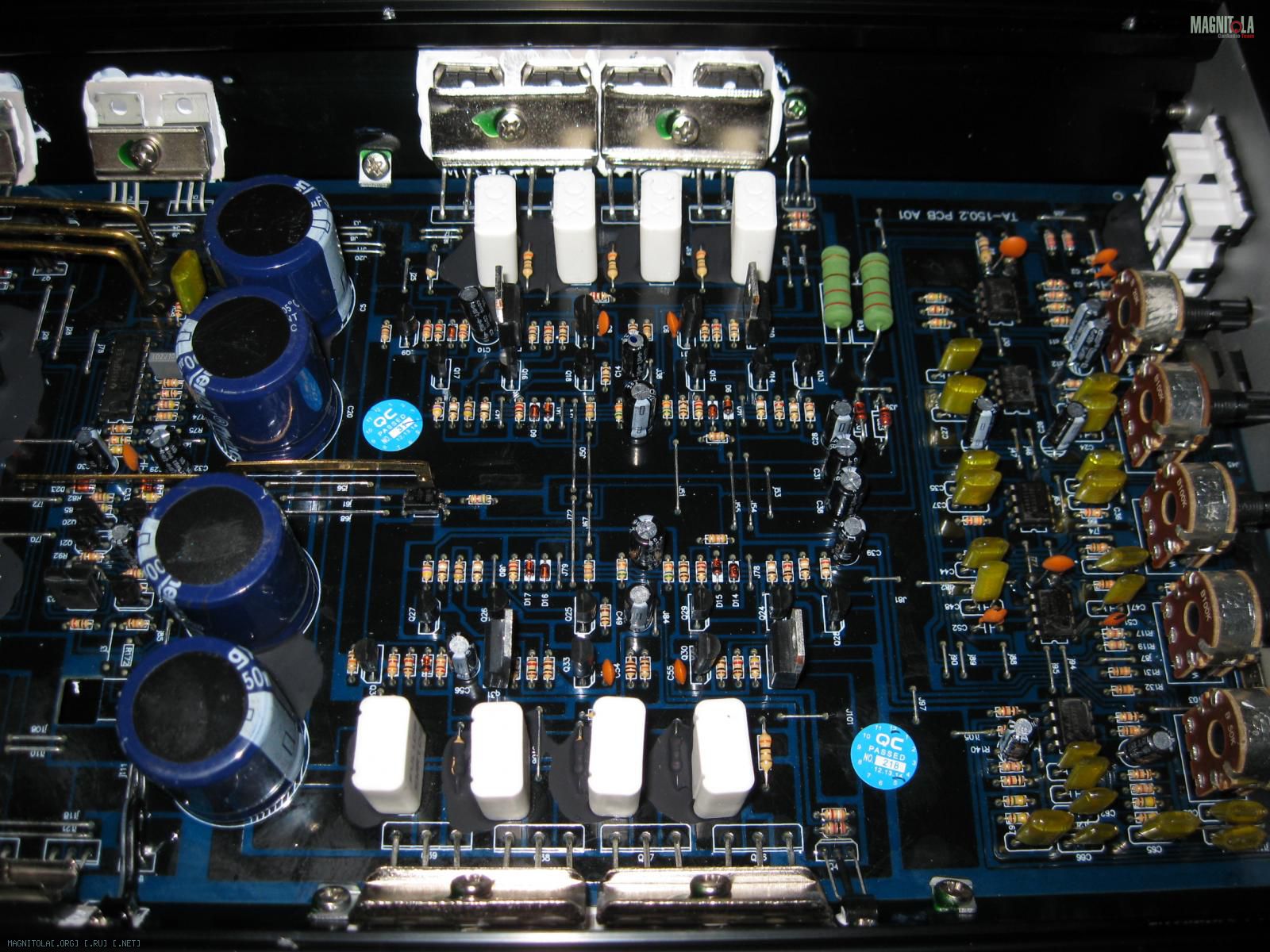

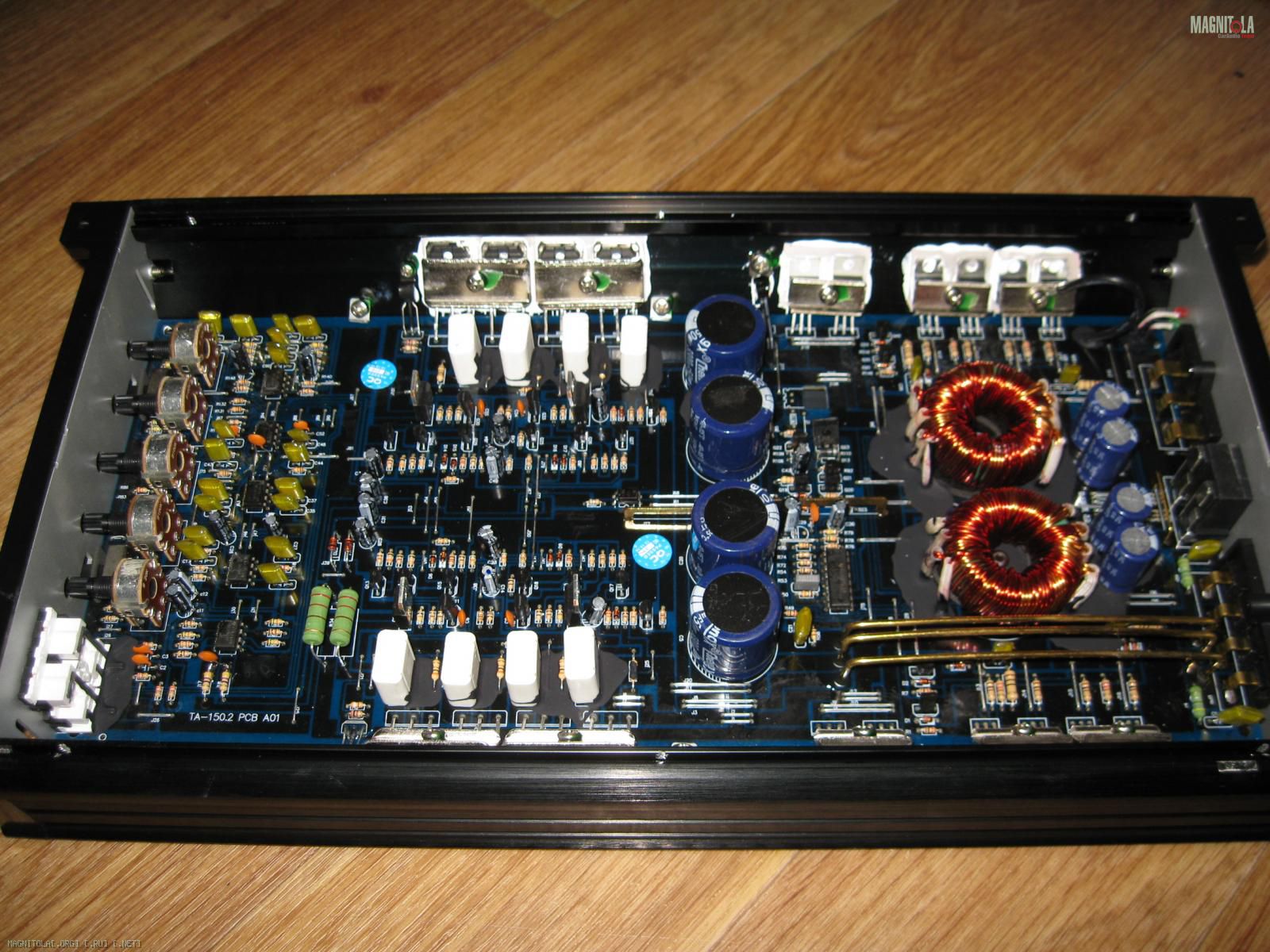

Вскрываем :
Вложение 841166 Вложение 841152 Вложение 841150 Вложение 841154
Вложение 841162 Вложение 841160 Вложение 841156
Вложение 841164 Вложение 841158 Вложение 841170 Вложение 841168

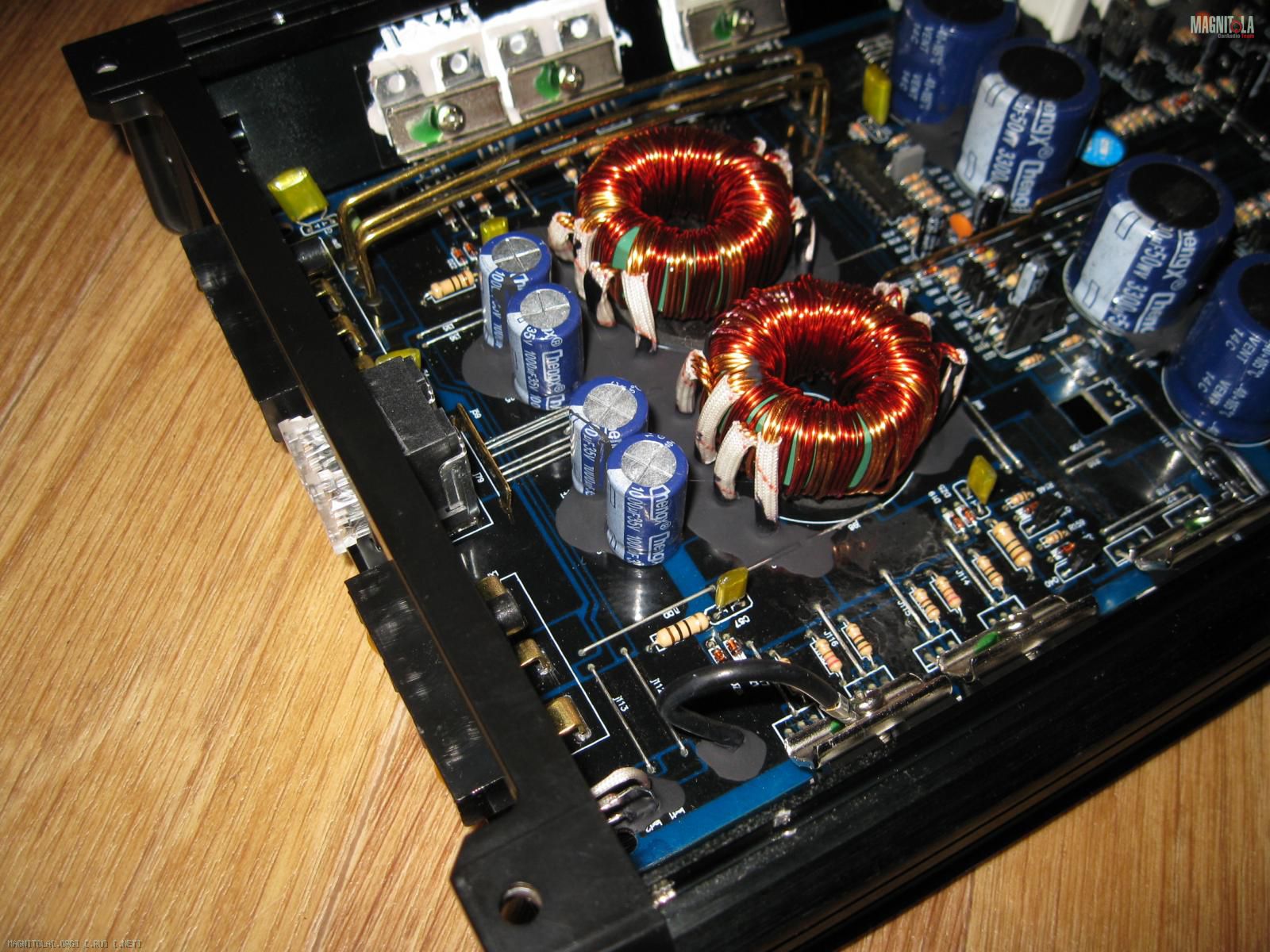

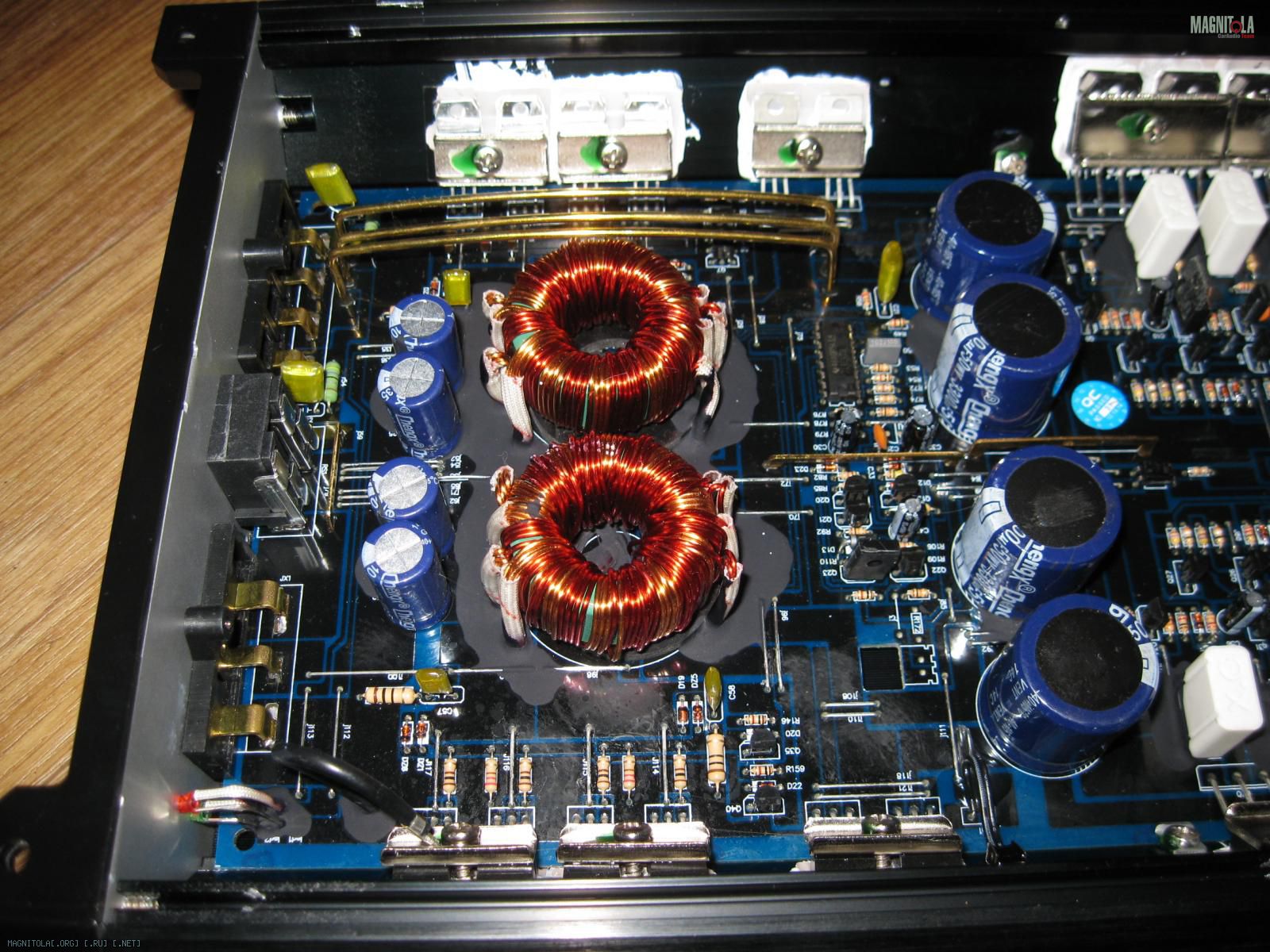

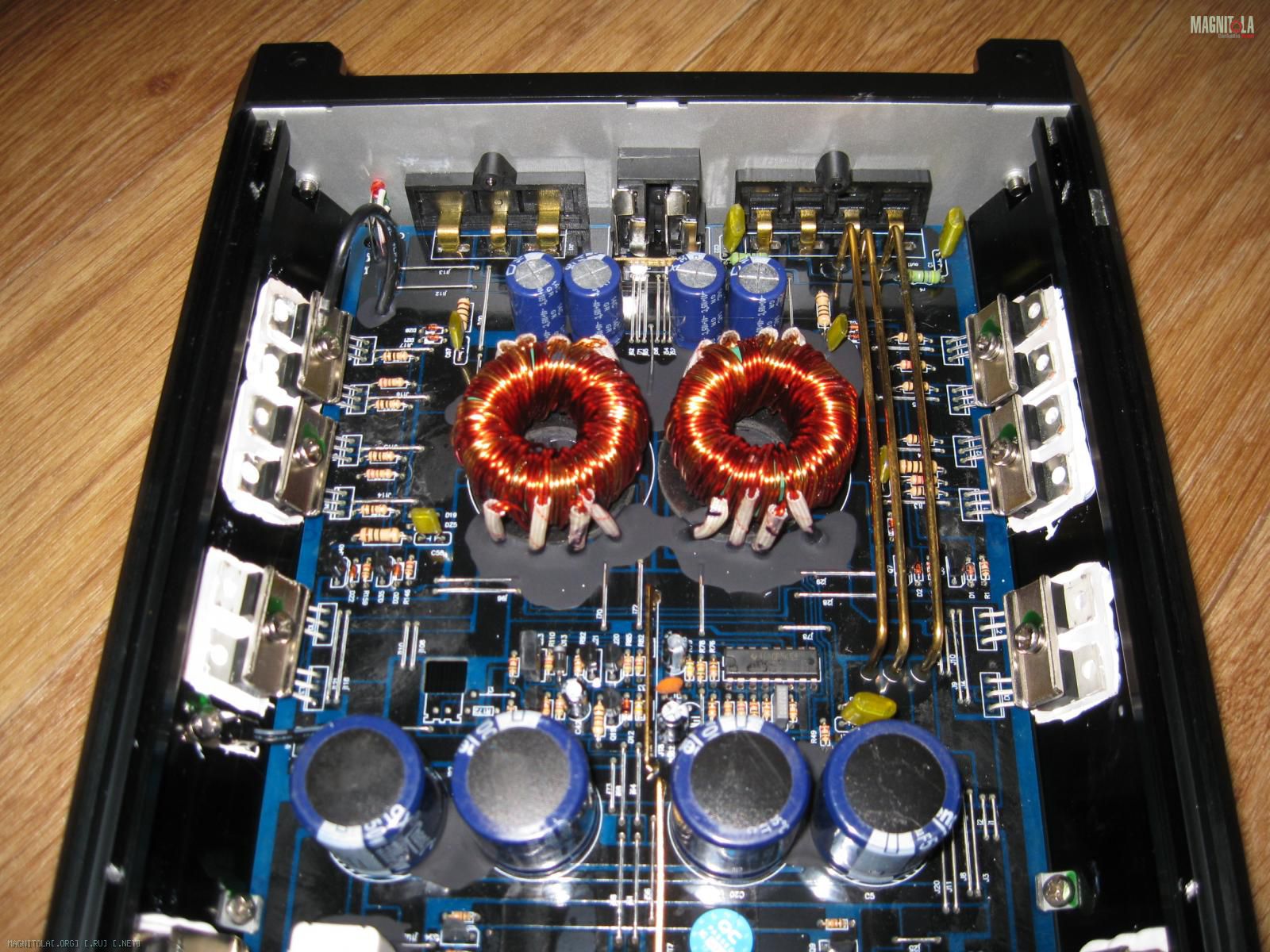

Как видим на фото по тому как организована система внутреннего питания, т.е. ПН в Oris TA-150.2, в отличии от Oris TA-100.4, она построено с применением двух трансформаторов, а не одном. Такое решение абсолютно оправдано по многим вопросам и попробую на пальцах это объяснить.
Как я уже неоднократно писал, пишу и буду писать :), мощность и качество усиления любого усилителя начинается в его системе внутреннего питания, т.е с мощностного потенциала заложенного в ПН-е усилителя, а он в свою очередь закладывается в габаритной мощности трансформатора ПН-а. Габаритная мощность трансформатора ПН-а напрямую связана с его размерами, коими для тороидов/колец являются соответственно внешний диаметр/внутренний диаметр/высота. Кроме этого габаритная мощность трансформатора ПН-а напрямую связана и с требуемыми токами в первичных обмотках трансформатора для получения заложенной мощности во вторичных обмотках.

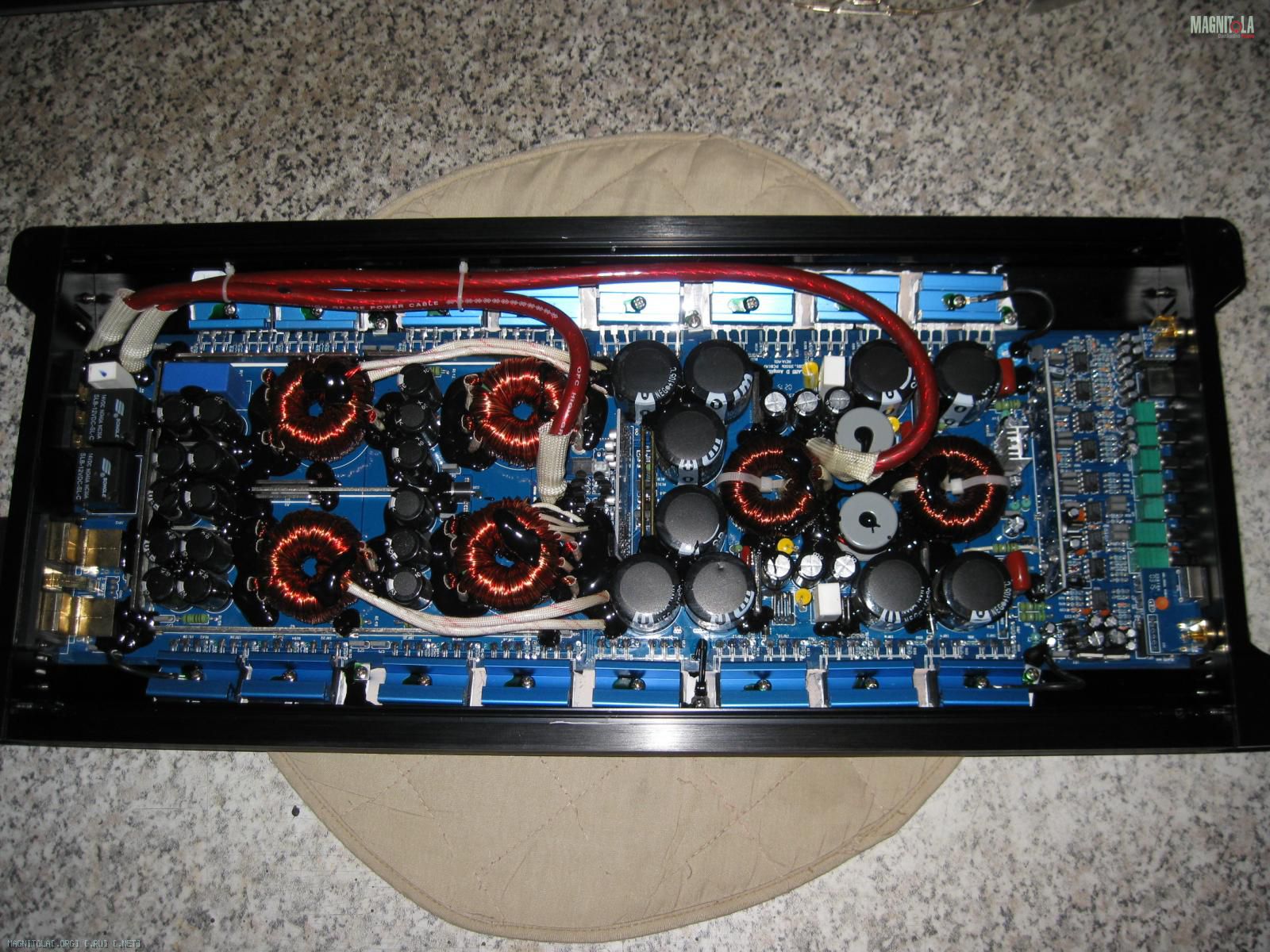

Взаимосвязь мощности усилителя и этих параметров прямая, т.е. чем больше мощность усилителе больше потребуется мощности от ПН-а, соответственно и размер кольца трансформатора больше и токи в его первичных обмотках больше. Не вдаваясь в подробности и разносторонние нюансы скажу лишь, что при внешних диаметрах кольца трансформатора ПН-а 28 мм, 32 мм, 36 мм, и далее до порядка 42-46 мм сложностей ни с размещением трансформатора, ни с организацией обеспечения требуемых токов в первичных обмотках не возникает, но и получаемая габаритная мощность в этом случае не будет такой чтоб обеспечить качественное питание того же Oris TA-150.2. Установка ещё большего трансформатора ПН, т.е. более 42-46 мм, уже вызывает и нерациональное использование полезной площади платы усилителя и объёма усилителя в целом, ну и так же вызывает осложнения, т.е усложнение организации требующимися токами в первичных обмотках трансформатора. Выход из данной ситуации это использование двух и более трансформаторов меньшего калибра с раздельным управлением силовыми токами в первичных обмотках и суммирование выходной мощности по вторичным обмоткам. Наиболее очевидным примером таких решений мы можем видеть в практически всех мощных импульсных моноблоках, ну вот к примеру :
Вложение 841282
Так собственно и тут Oris в TA-150.2 поступил также, применил двух трансформаторный ПН с суммированием мощности по вторичным/выходным цепям ПН-а, т.е. видим грамотное и логичное решение.
Так же по этим фото общего вида Oris TA-150.2 легко увидеть сходства и параллельности с ранее рассмотренным Oris TA-100.4 как по комплектующим, как по геометрии расположения/компоновки узлов, так и деталей усилителя, что опять таки повторюсь, совершенно и логично и закономерно в условиях одной серии усилителя.
Давайте посмотрим на усилитель по его узлам в более близких ракурсах.

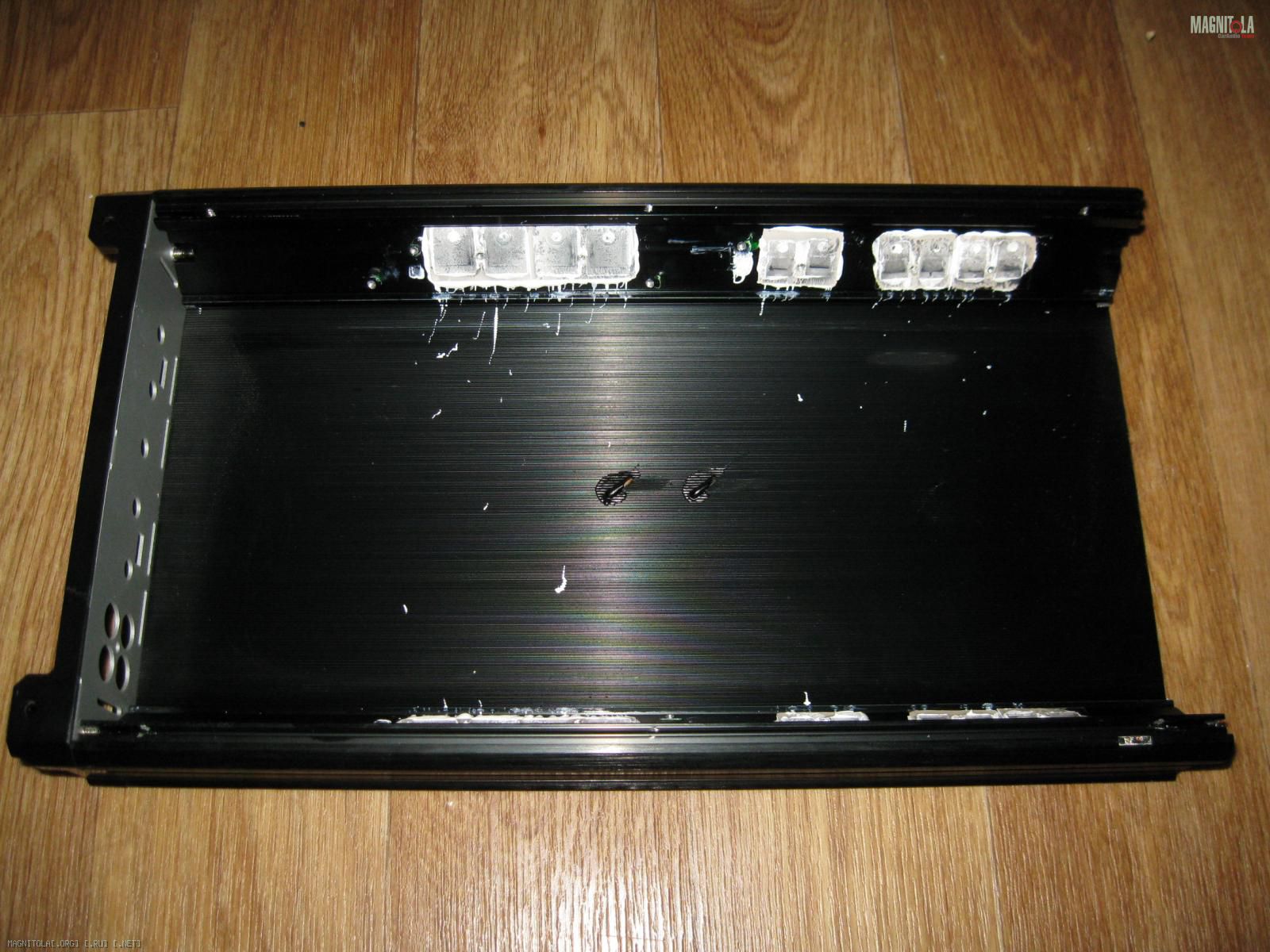

Достаём плату и смотрим.... для начала на корпус :
Вложение 841288
Как видно на этом фото, недостатка в количестве термопасты не наблюдается :) как впрочем точно так же как и в Oris TA-100.4.
Ну а далее как уж принято, мною ))), начнём с ПН-а :
Вложение 841294 Вложение 841314 Вложение 841316

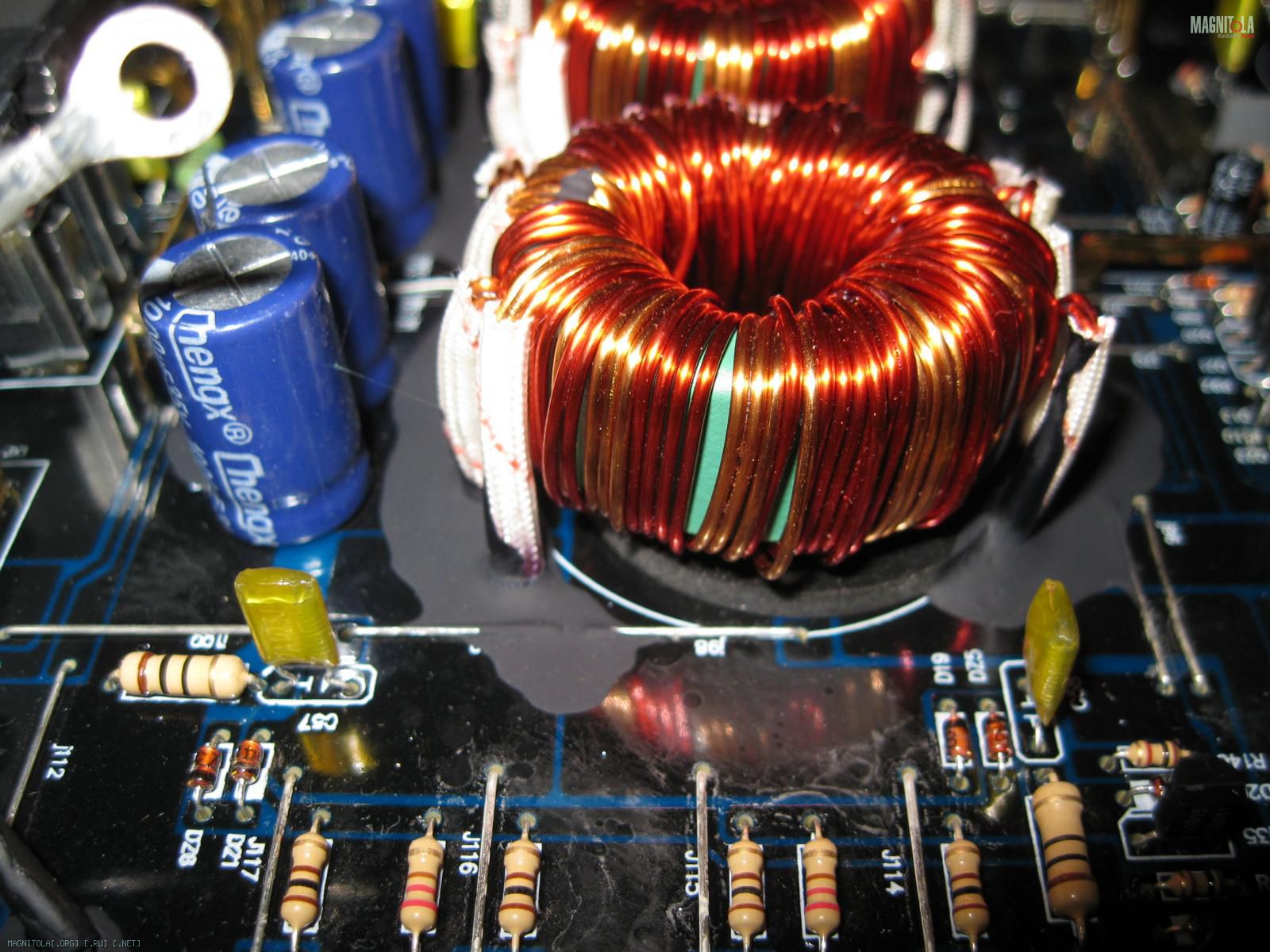

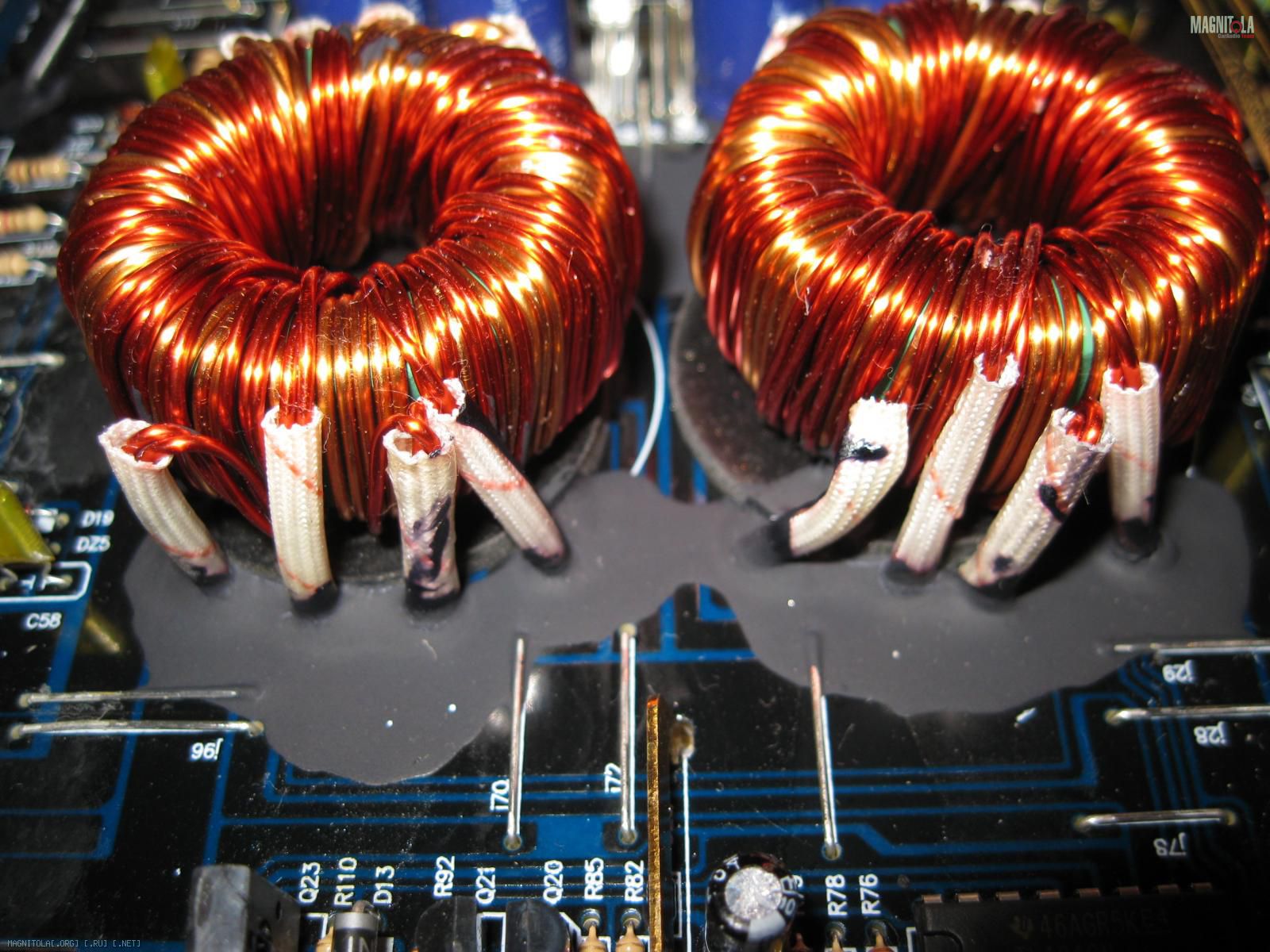

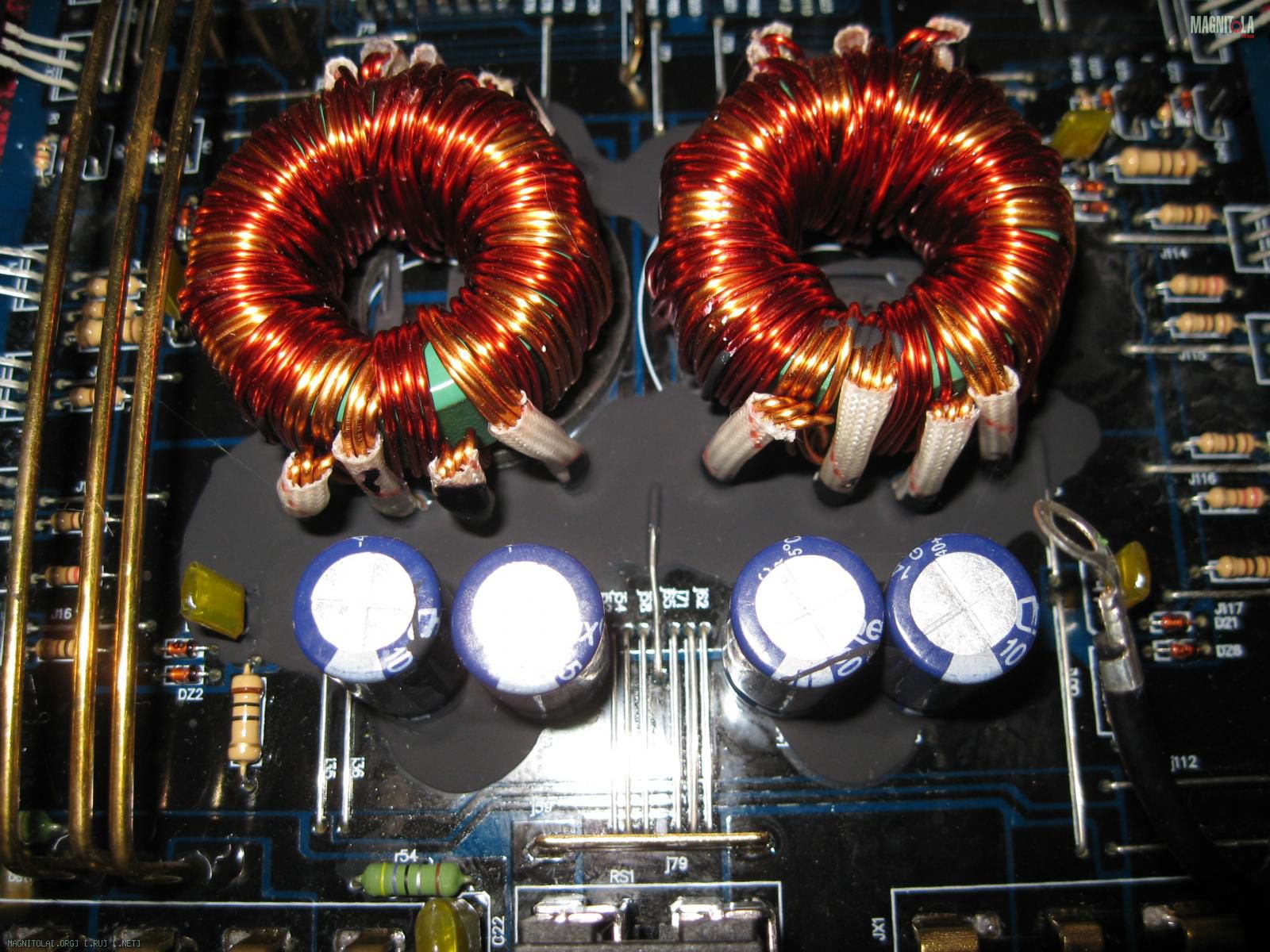

Качество намотоки трансформаторов, как и их установка на плату хорошего уровня. Намотка плотная, пропитка лаком присутствует, демпферная подложка в виде резинового кольца присутствует, фиксационный и изоляционный компаунд так же в наличии. Всё исполнено качественно!!!
В первичных цепях питания четыре конденсатора по 1000мкф, дроссель отсутствует, что собственно говоря не смертельно, но опять таки место на плате для дросселя в общем то имеется. Почему сокращена эта часть не совсем понятно, полноценный LC фильтр на входном питании при таких мощностях усилителя был бы наверное всё же не лишним.

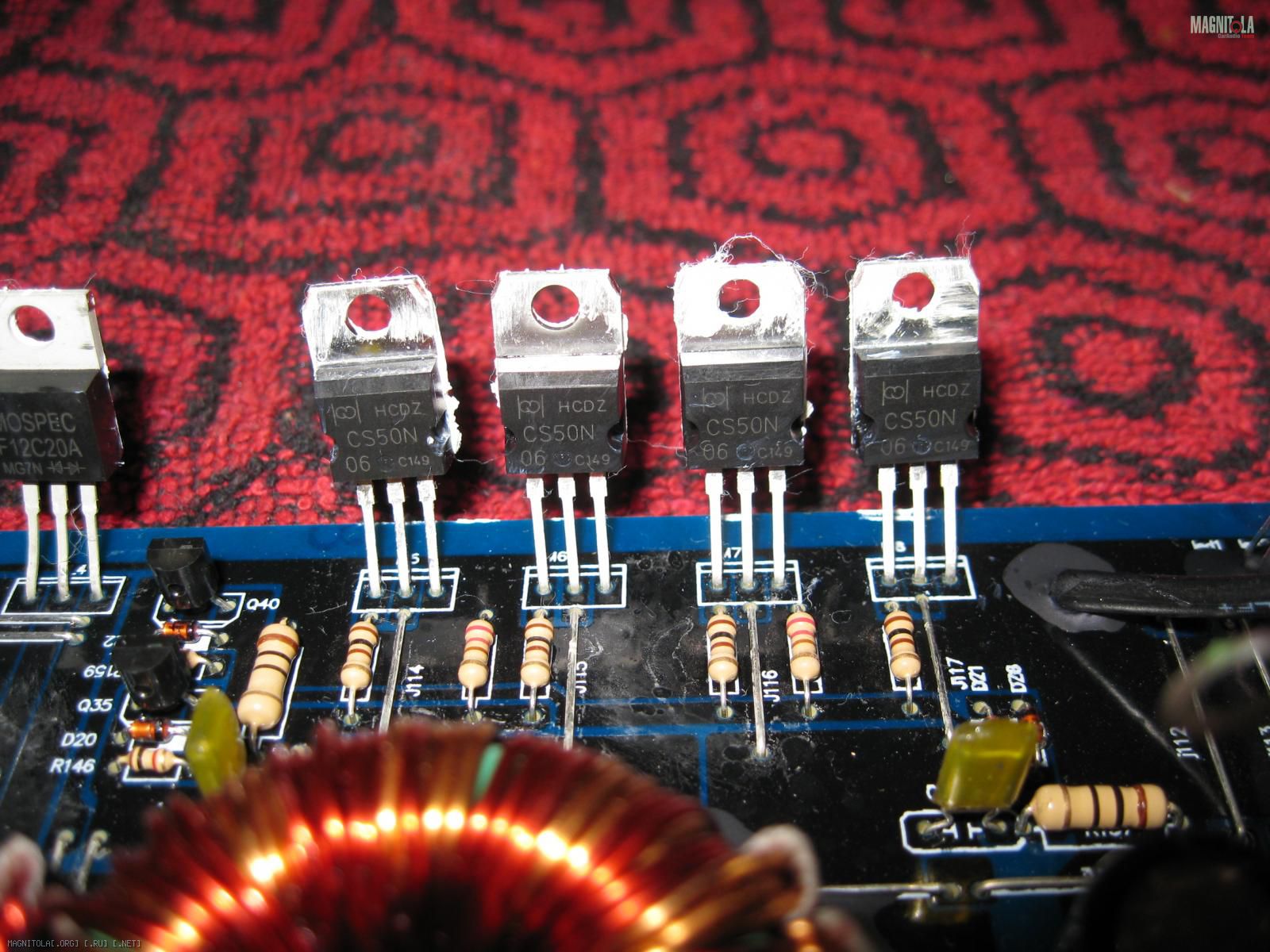

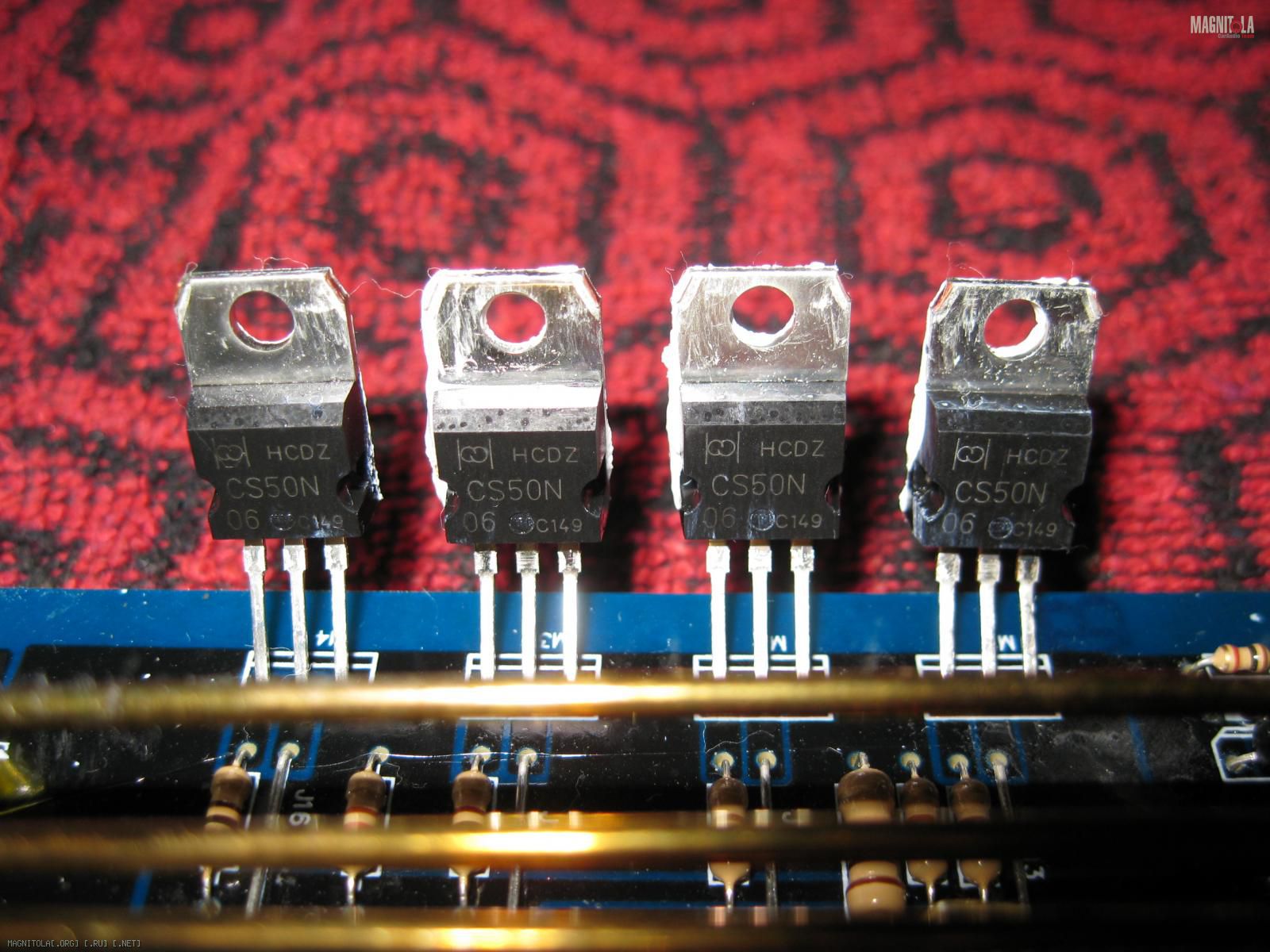

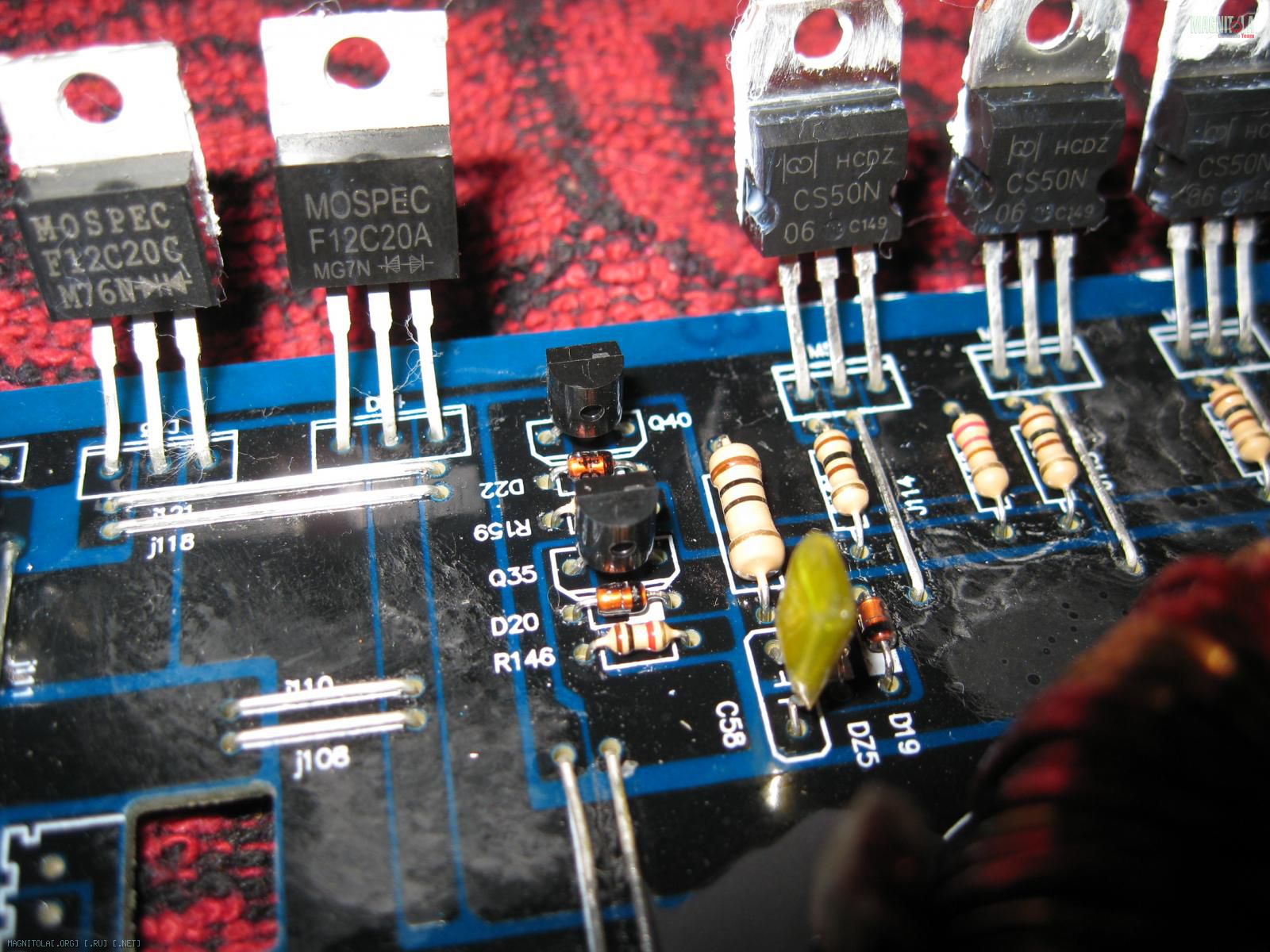

Для раскачки каждого трансформатора применено по 4-е полевых транзистора 50N06.

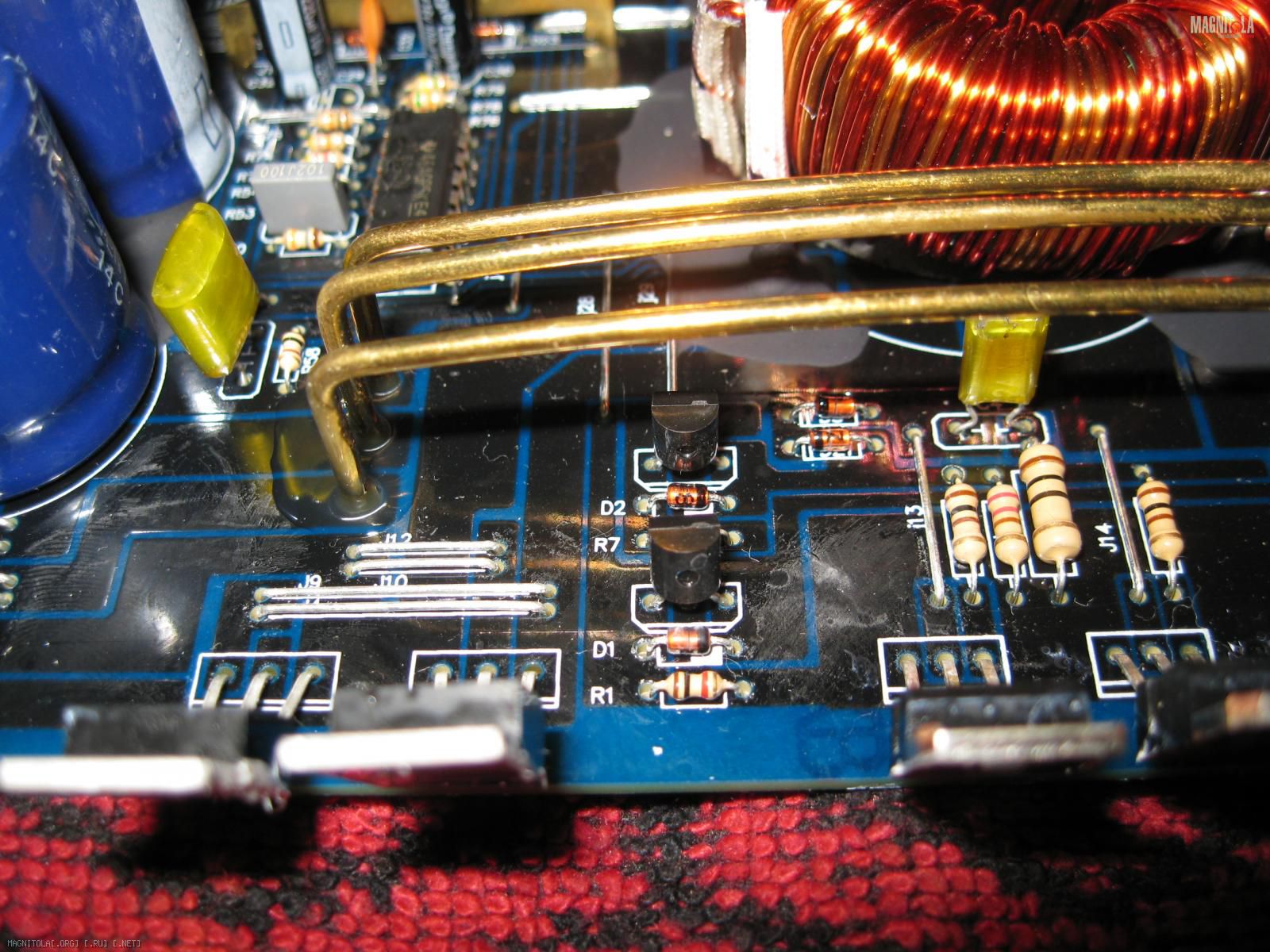

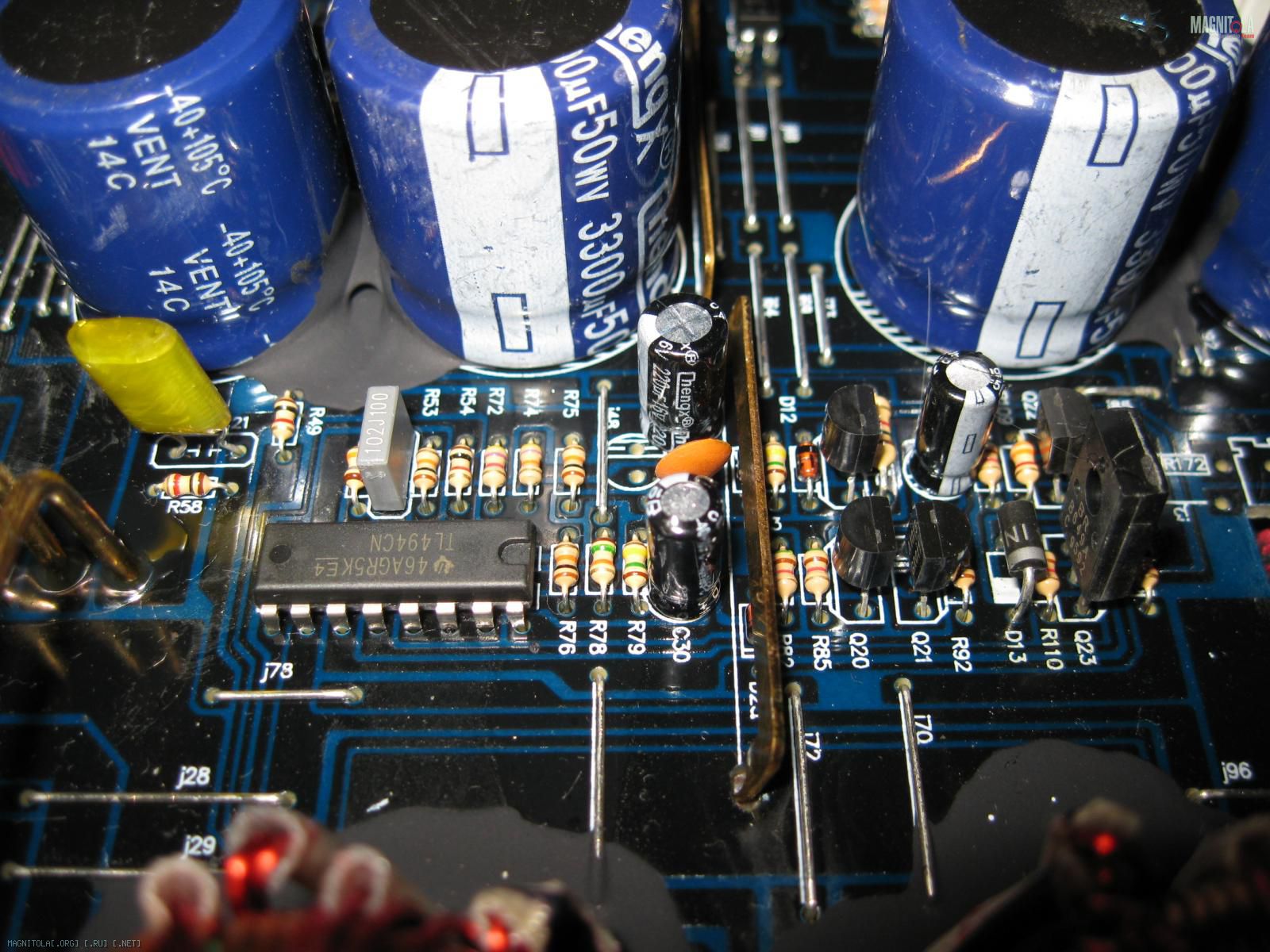

Тут стоит сразу отметить что сердце ПН-а естественно одно и реализовано оно на стандартном решении т.е. TL494, а вот драйверное управление силовыми полевыми транзисторами на каждый трансформатор, хоть и реализовано по простой однотранзистроной схеме, НО ИНДИВИДУАЛЬНОЕ.
Это позволяет при практически при любых полевых транзисторах получить качественное их управление, я это в свою очередь и повышение уровня надёжности этого узла ПН-а, а так же и повышение качества получаемого вторичного выходного напряжения с ПН-а, что сказывается на качестве работы и непосредственно усилительной части, т.е. качестве усиления.

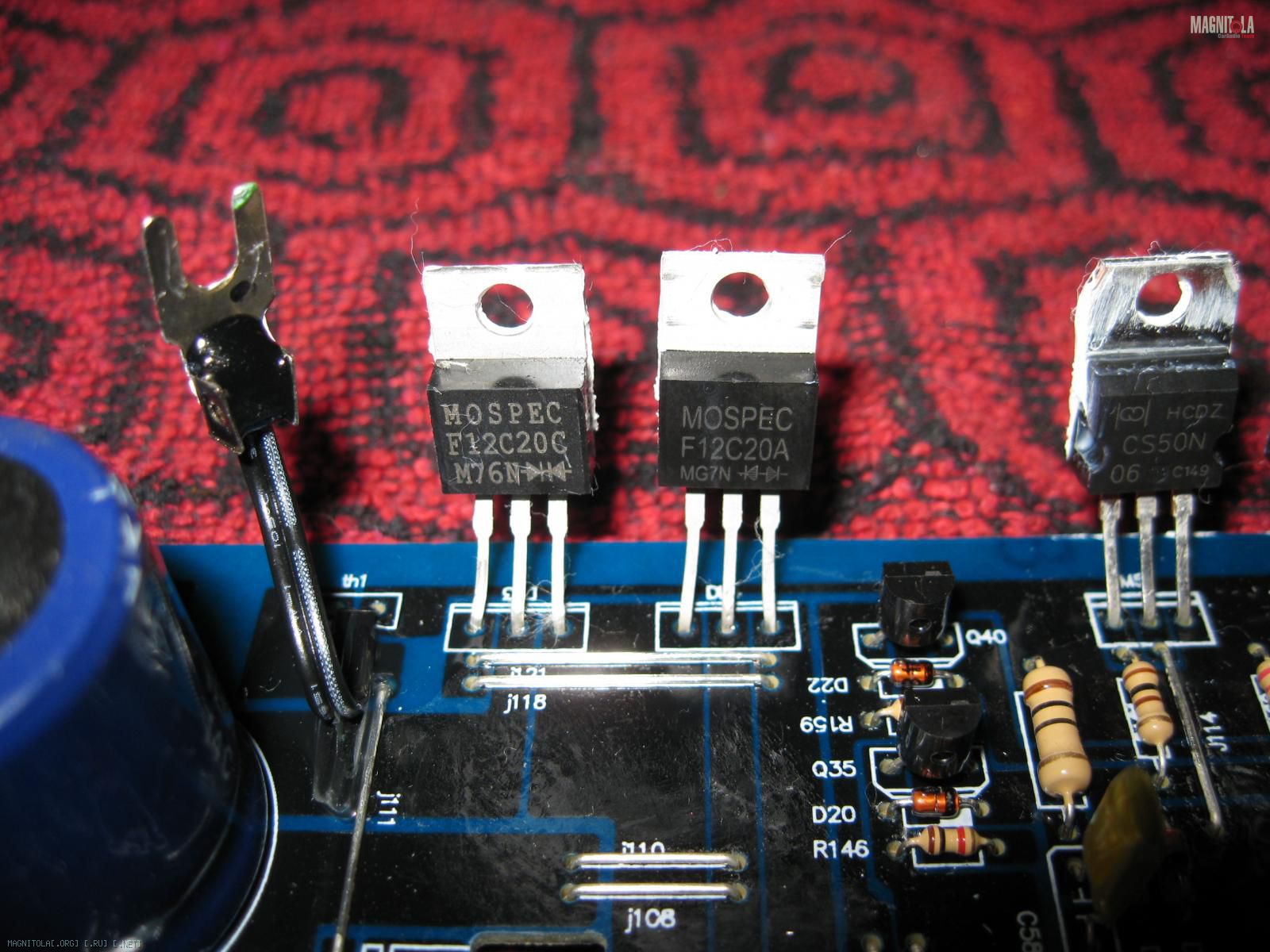

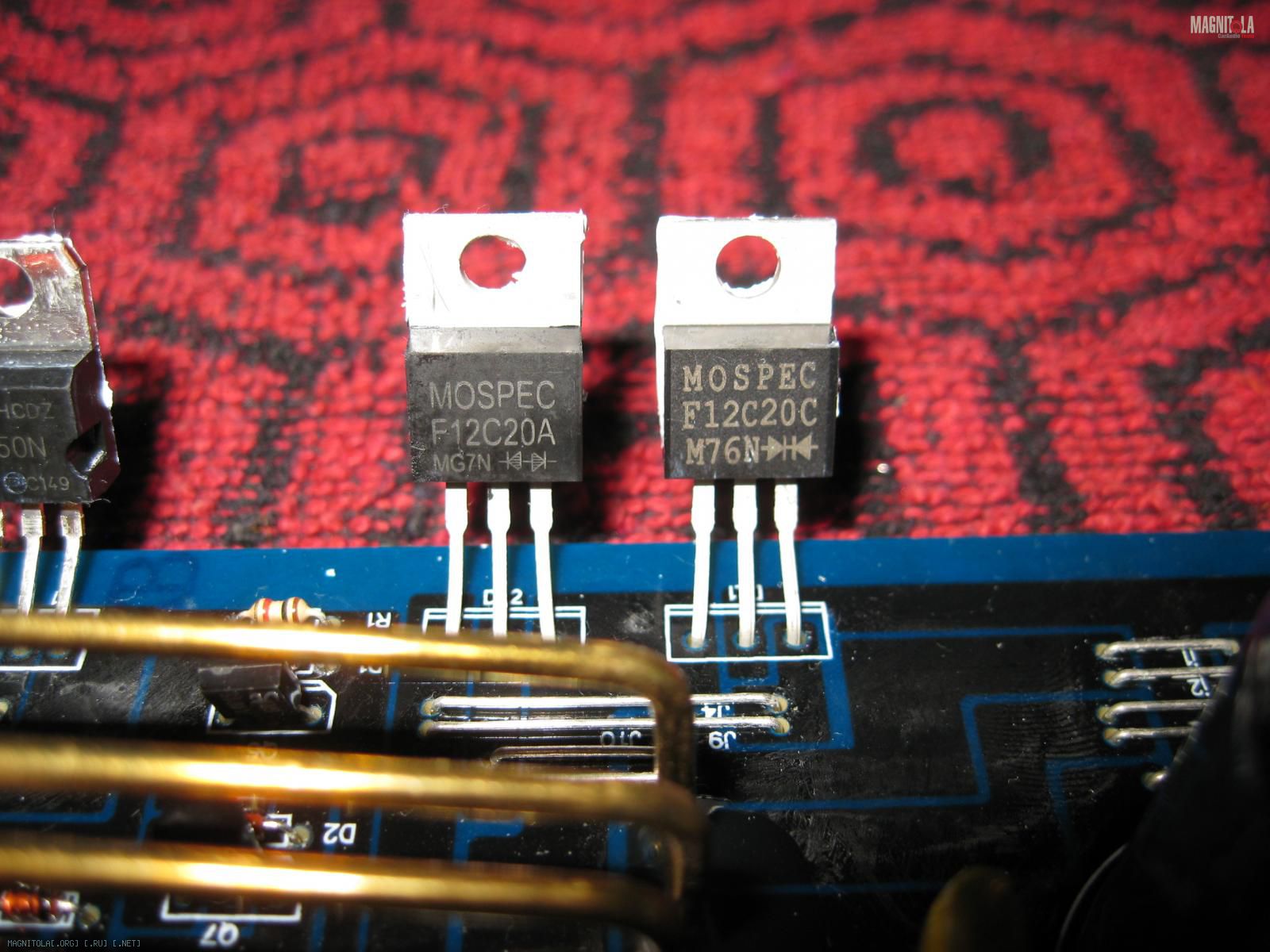

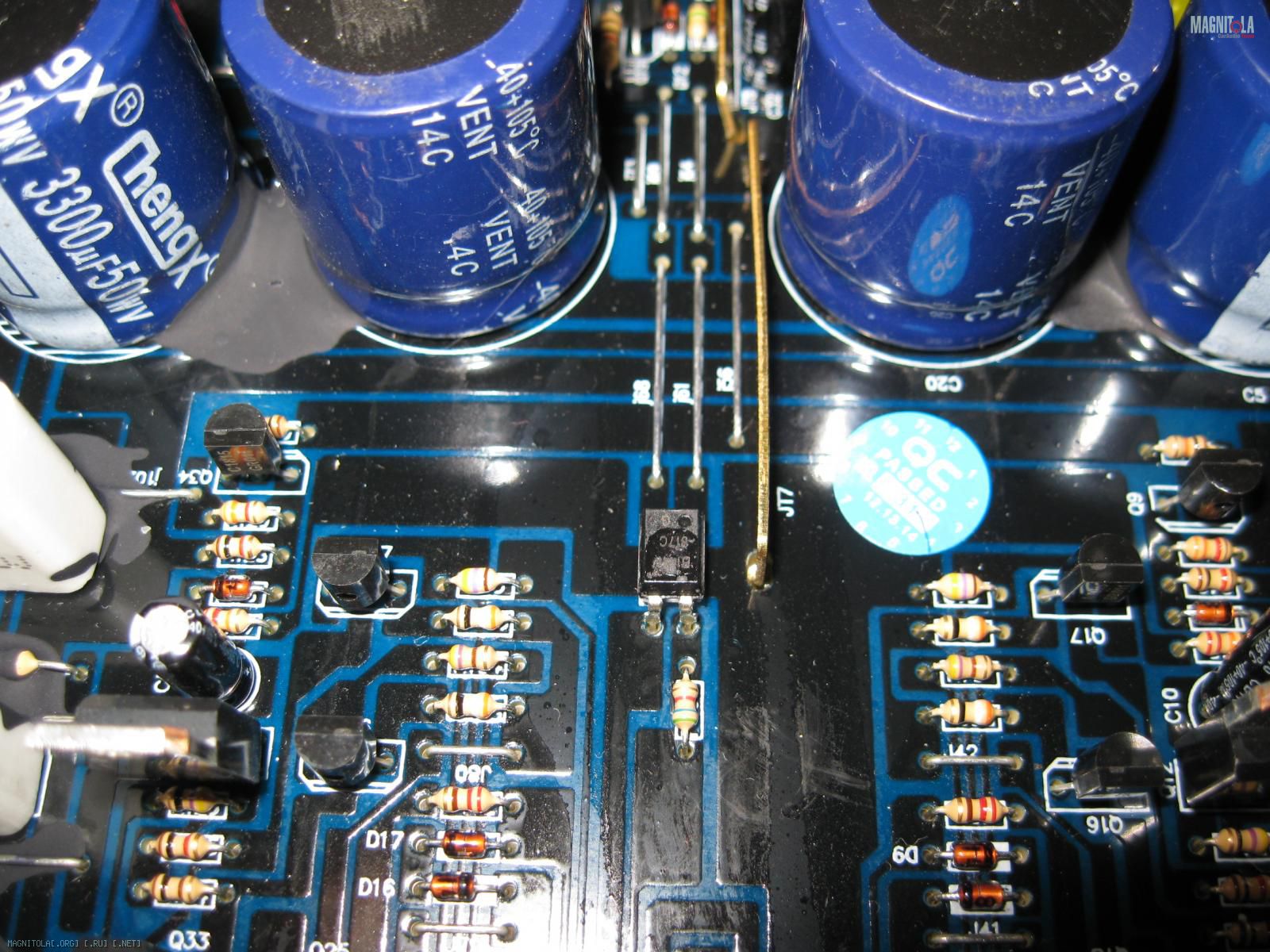

Выходное вторичное напряжение выпрямляется так же с каждого трансформатора на диодных сборках и суммируется, а точнее параллелится т.е. собирается в единую мощность на конденсаторах вторички. Конденсаторов 4-е шт. по 3300мкф., т.е. на каждом плече двух полярного питания мы имеем по 6600мкф. Для стокового решения в 2х канальном усилите эта величина это очень хороший результат!!!
По уровню напряжения на вторичных силовых цепях ПН обеспечивает порядка +/-35в при 14.4.в первичного питания.
Вот фото комментарий всего написанного по ПН-у:
Вложение 841292 Вложение 841296 Вложение 841304 Вложение 841290
Вложение 841298 Вложение 841300 Вложение 841310 Вложение 841318

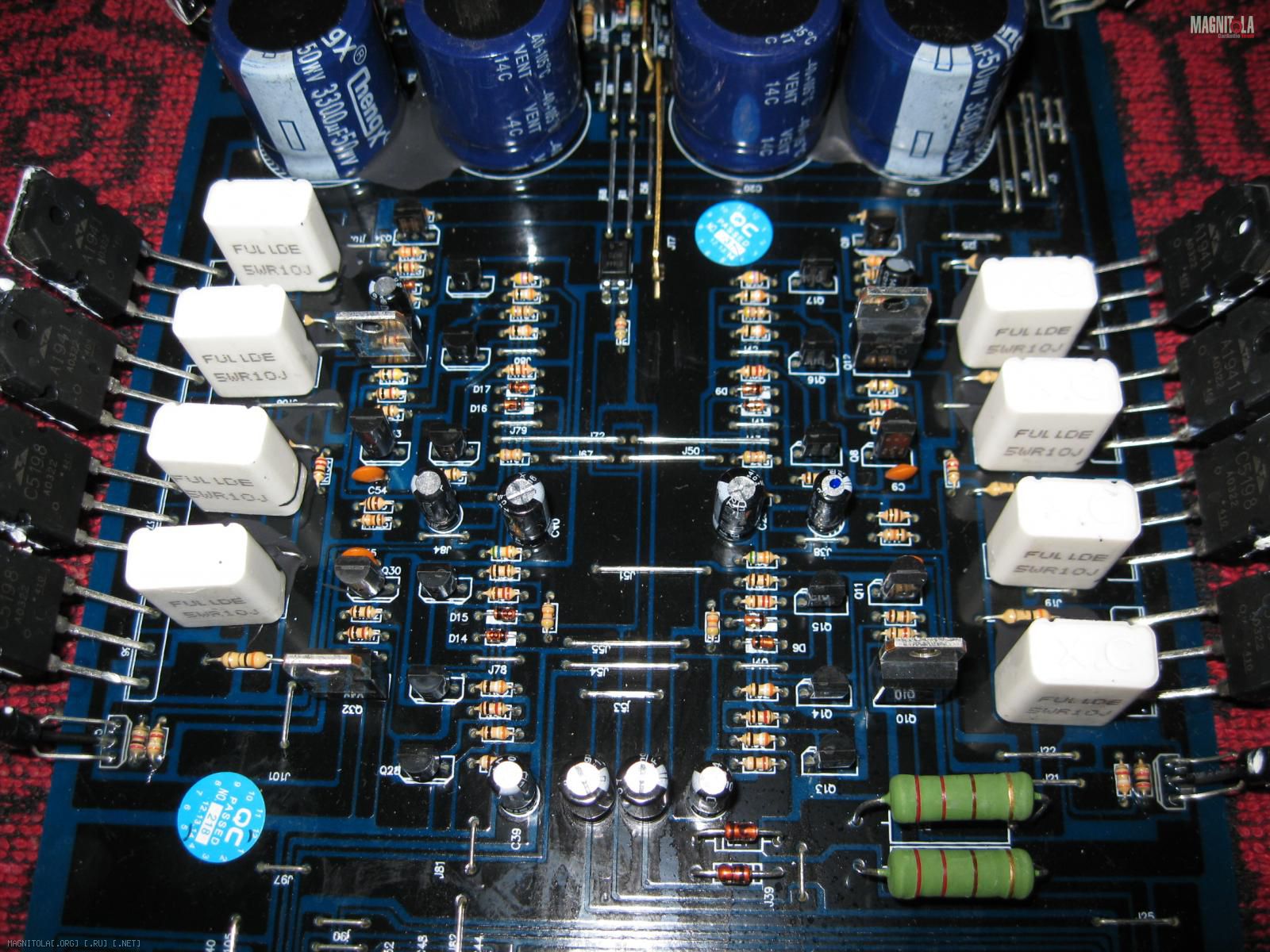

Каскады усилителей мощности общим планом :
Вложение 841328
Если всё же пройти по ссылке :) http://magnitola.org/byudzhetnyi-zvu...a-100-4-a.html и посмотреть на подобные виды брата, то станет очевидным то, что стиль/почерк размещения и компоновки этих каскадов один и тот же. Что я по этому варианту думаю там я написал.

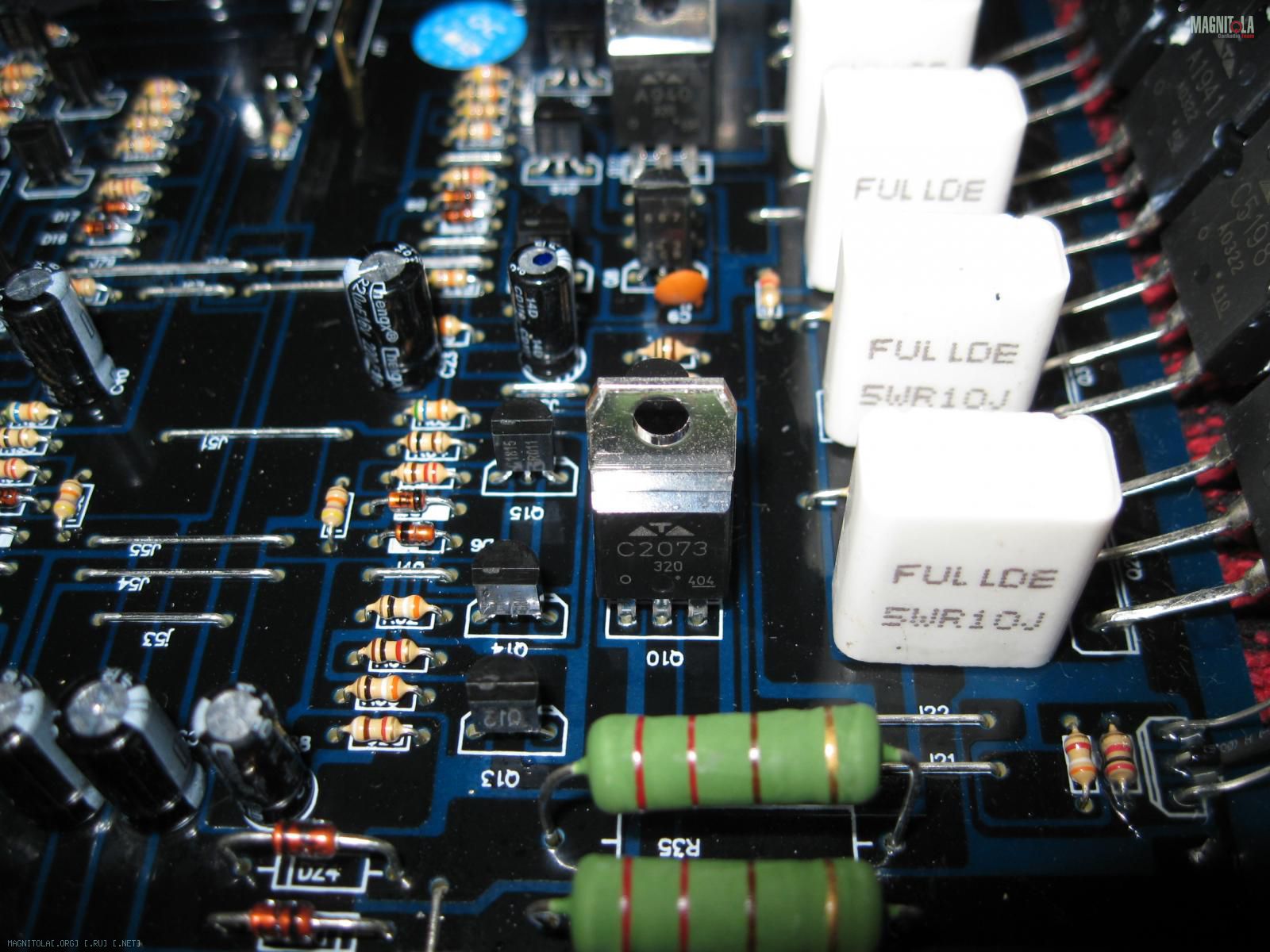

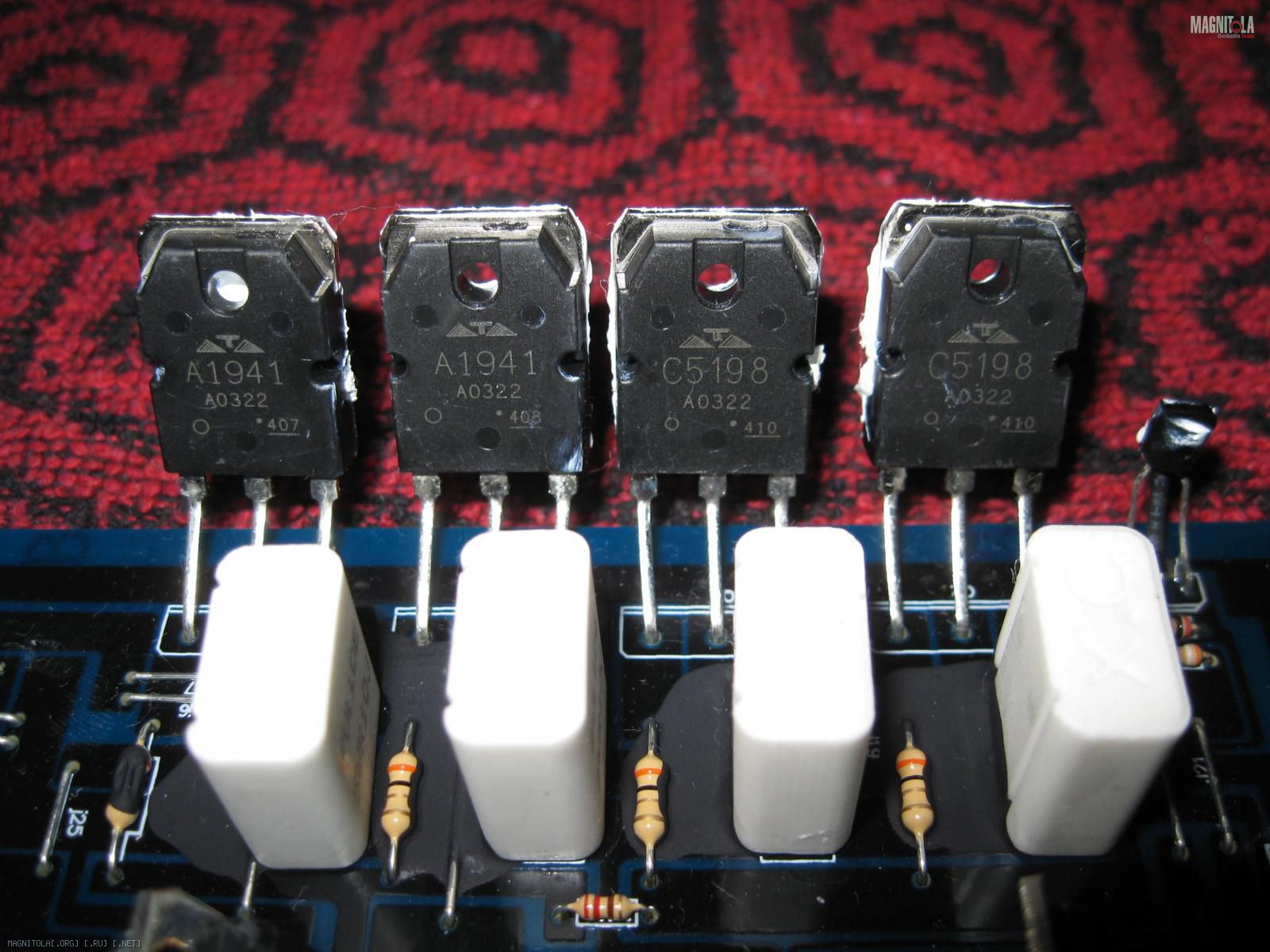

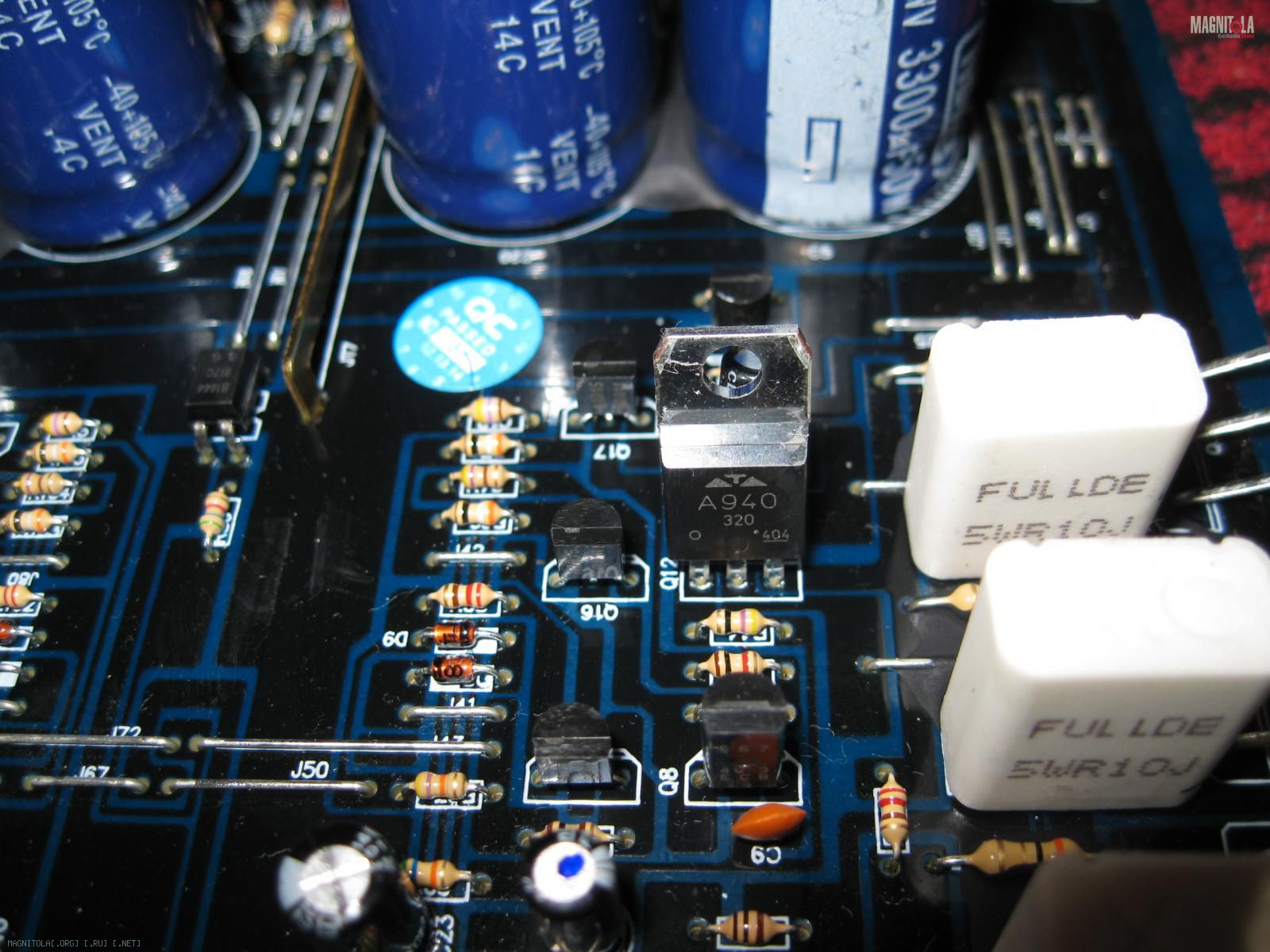

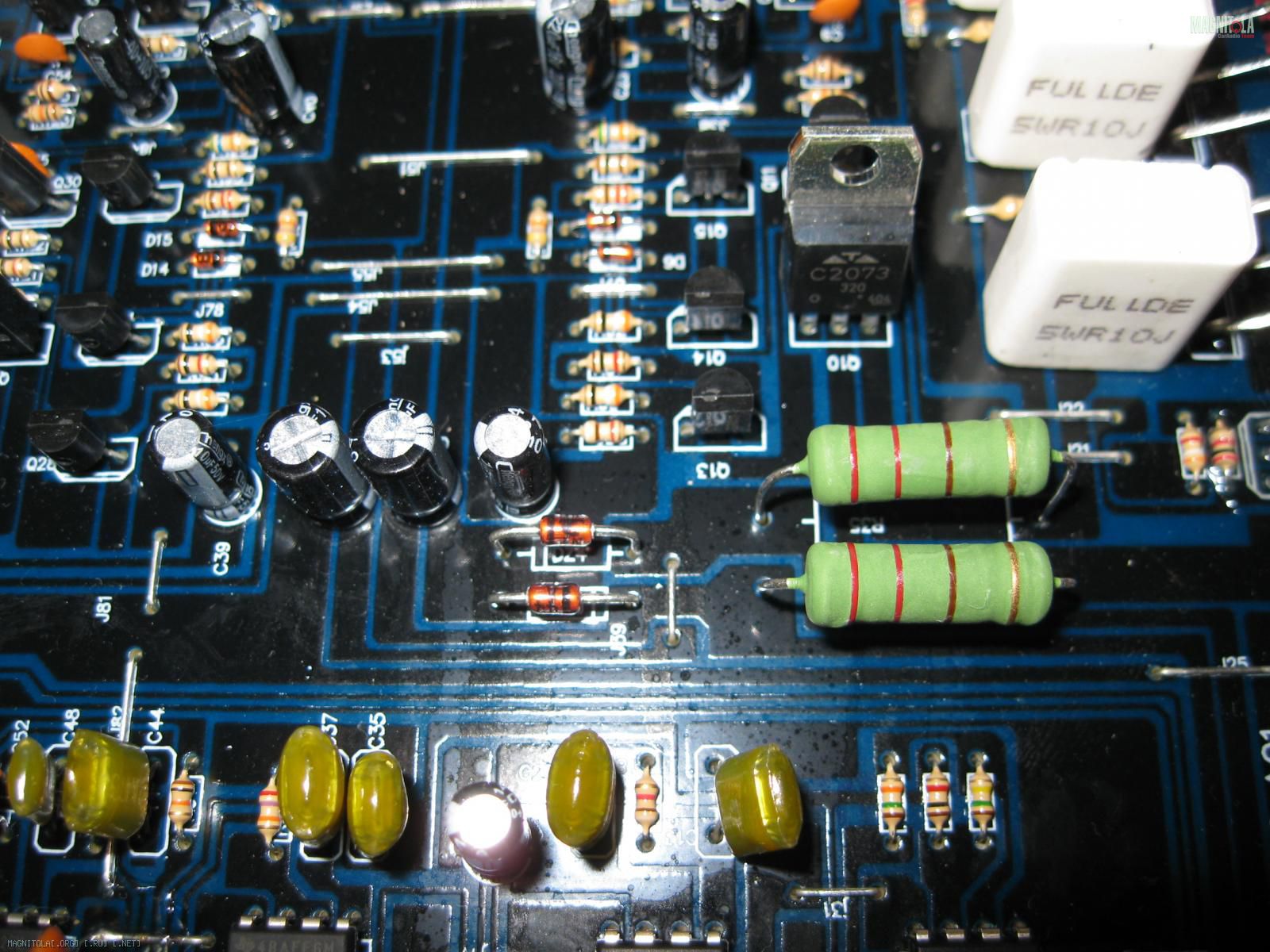

Ну и ещё фото этой части усилителя в более ближних ракурсах:
Вложение 841320 Вложение 841322 Вложение 841324 Вложение 841326
Любой вопрос который может возникнуть у читающего эту тему и смотрящего на фото тут по этой части усилителя, уверен найдётся в описании этой части в теме про Oris TA-100.4.

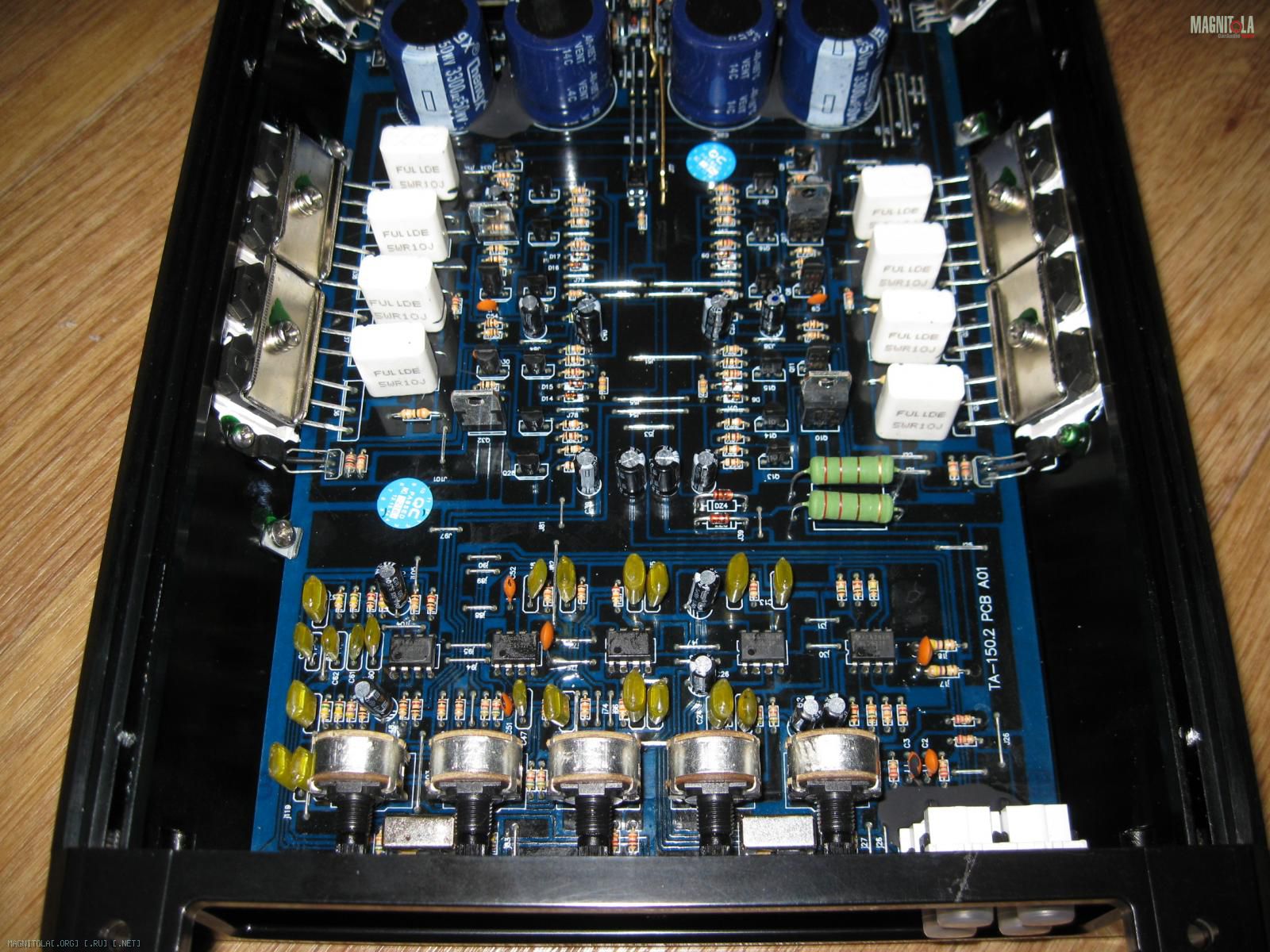

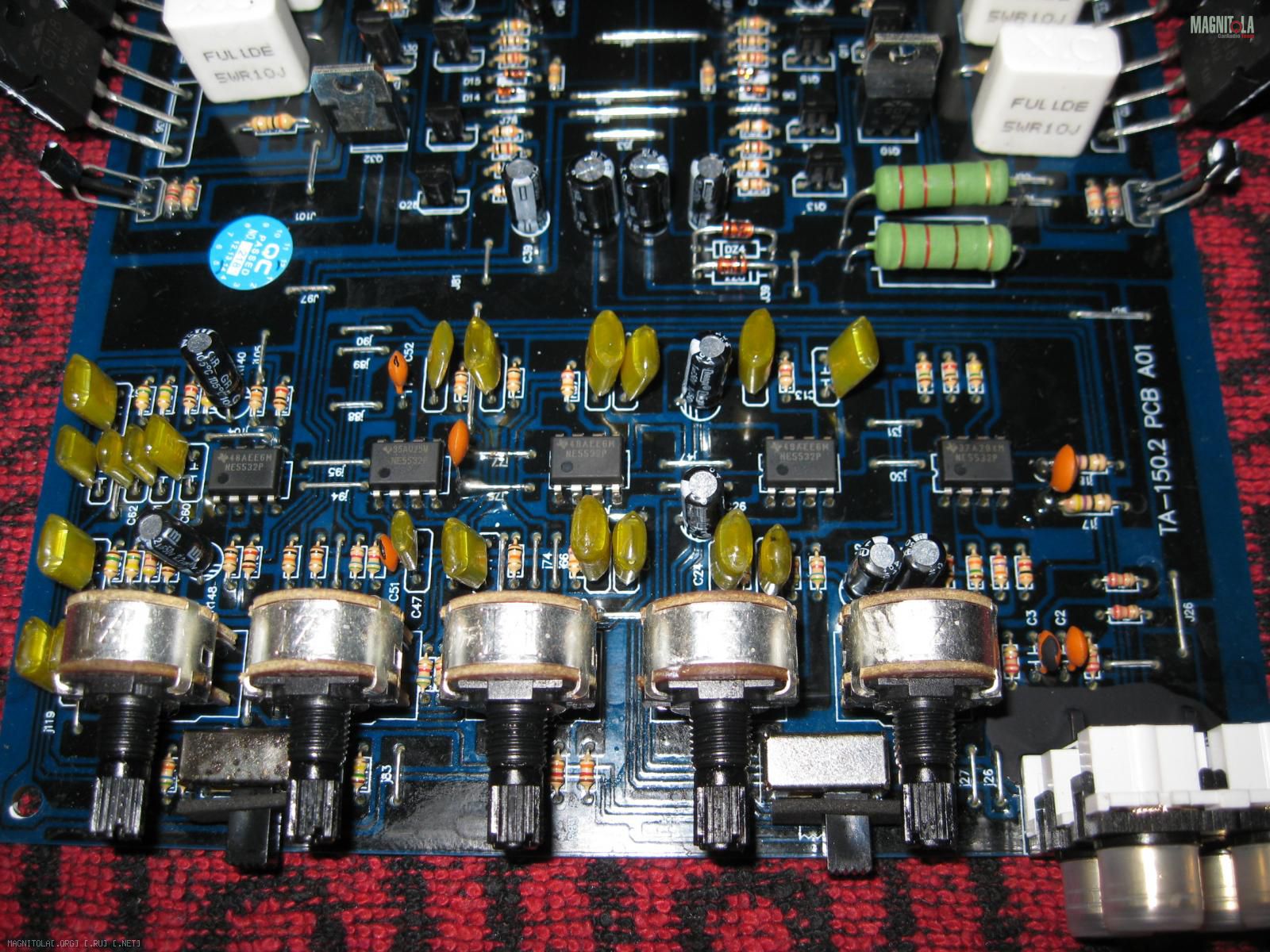

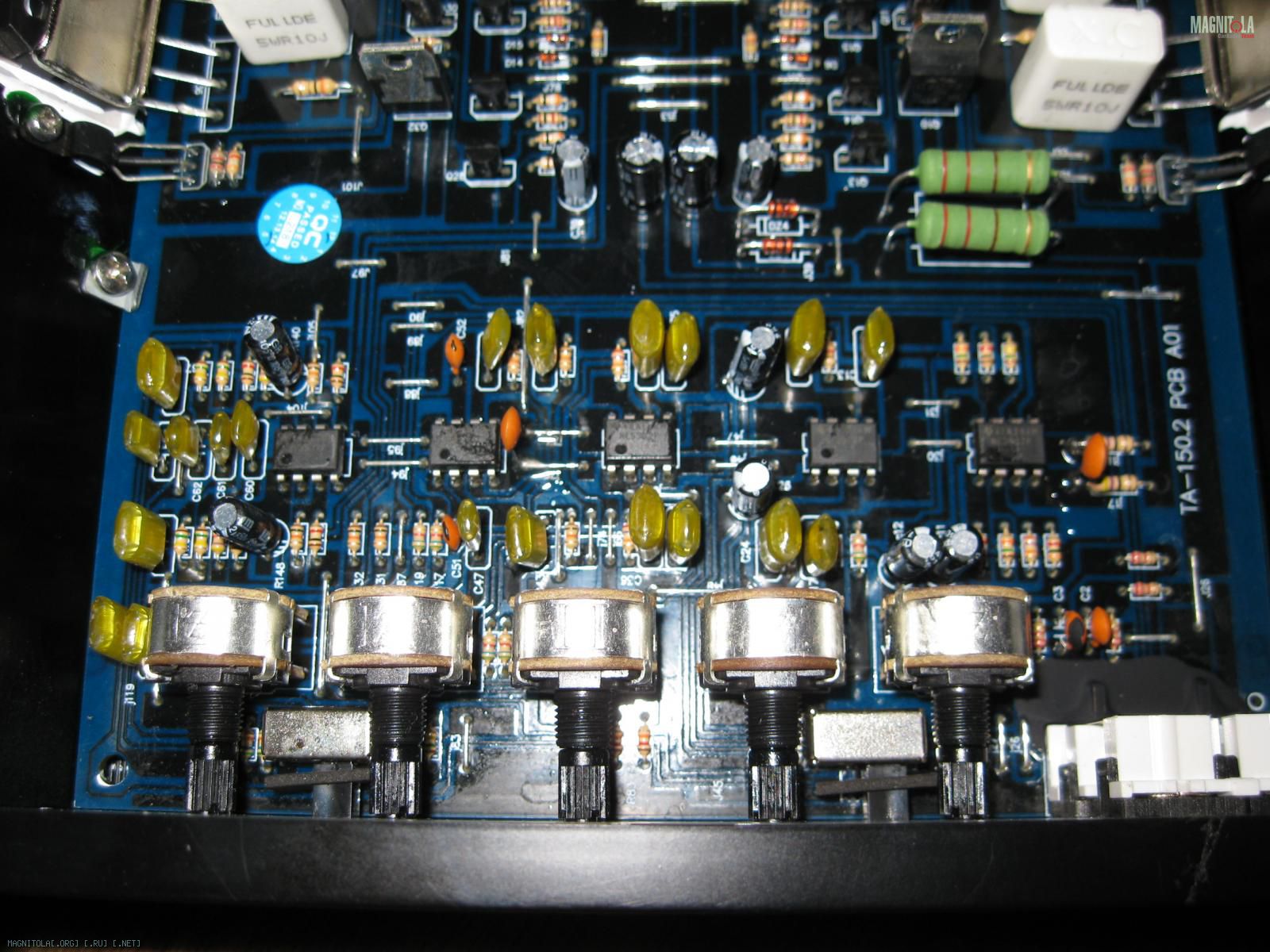

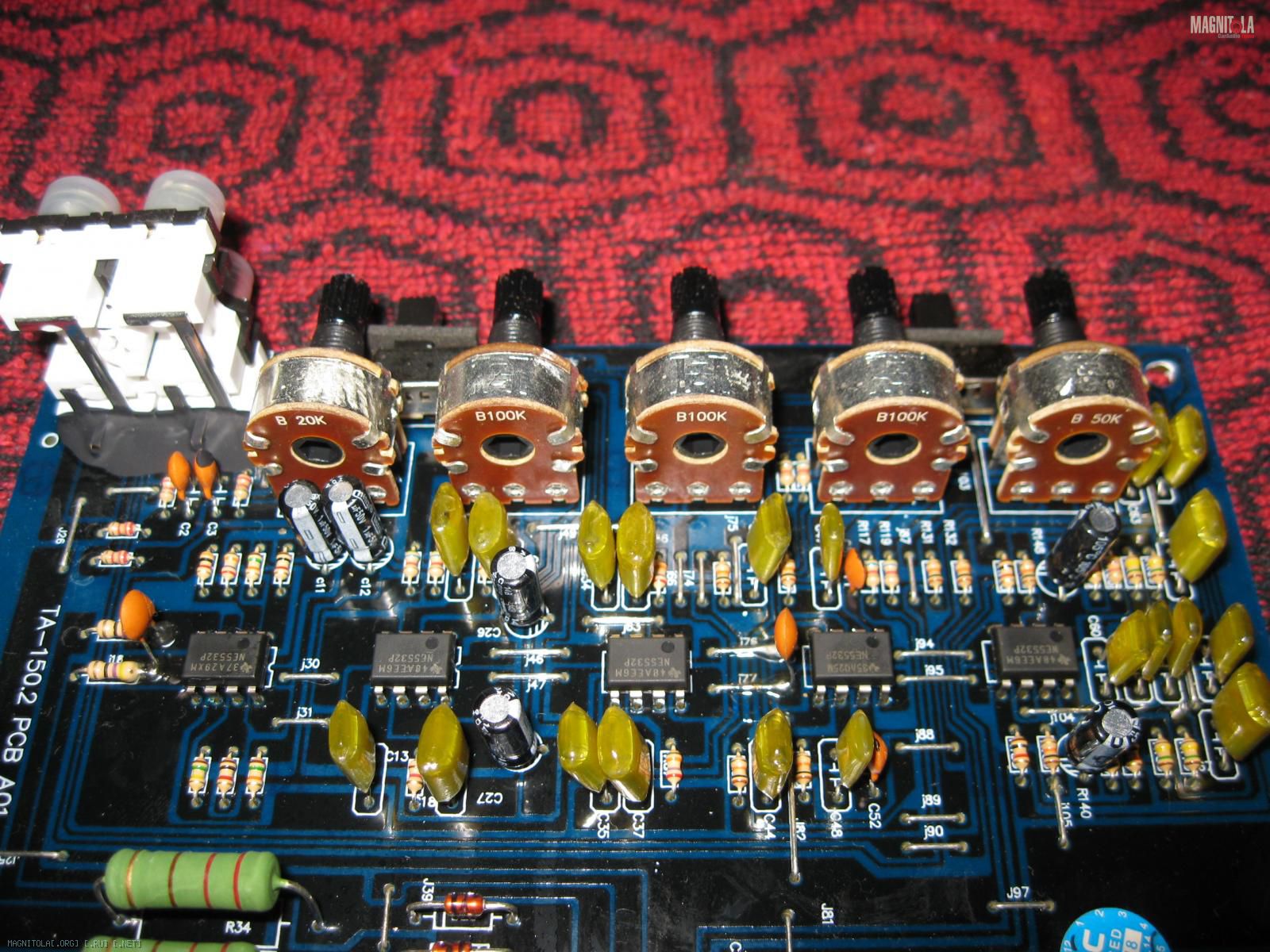

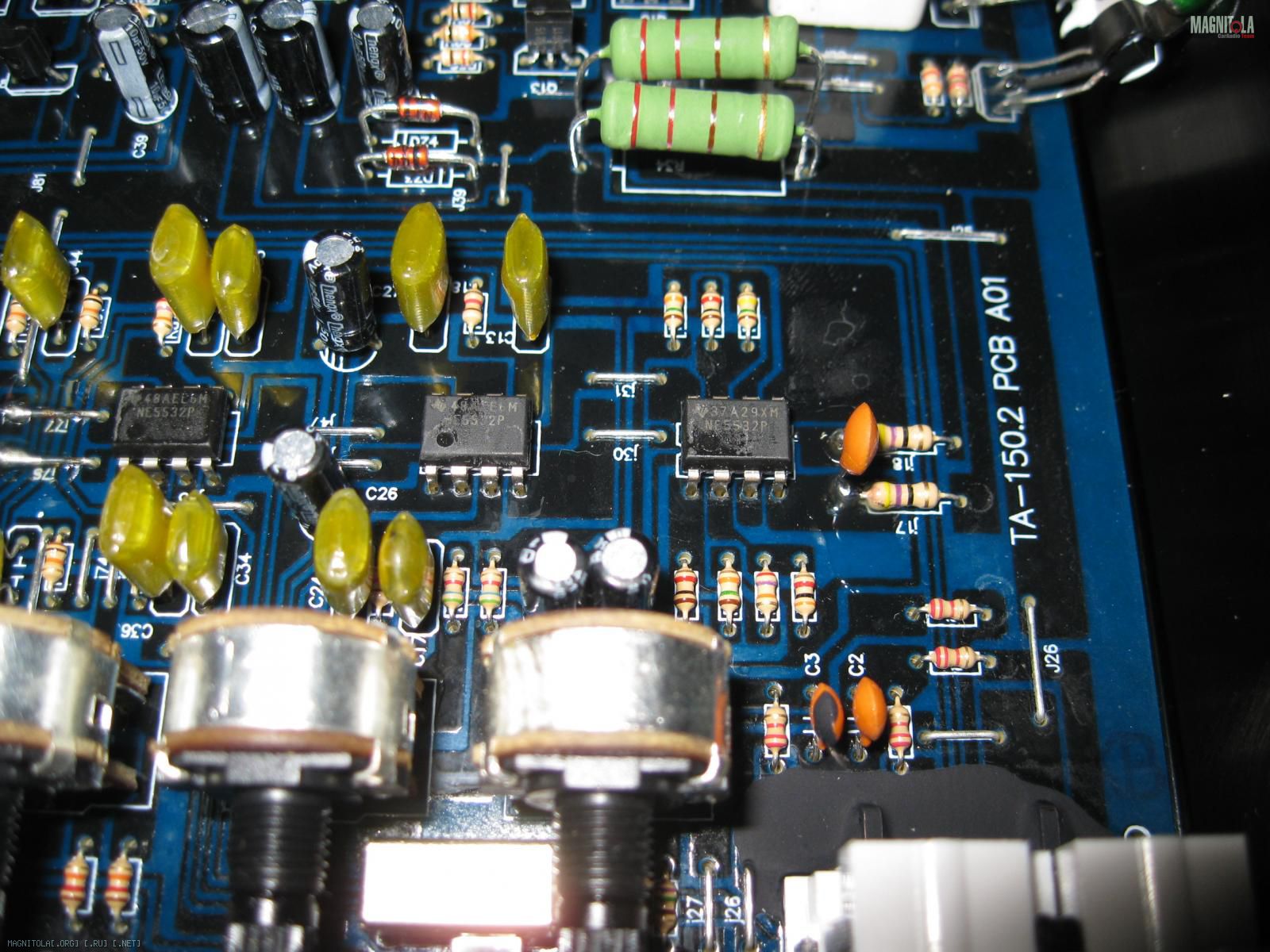

Ну и последняя часть усилителя это часть относящаяся к каскадам предварительного усиления, коммутации режима работы и обработки сигнала:
Вложение 841332 Вложение 841330
В этом усилителе как видим производить тоже не стал изменять себе и применил классический вариант ОУ NE5532 от Ti. Что я по этому поводу думаю я так же всё уже написал в теме http://magnitola.org/byudzhetnyi-zvu...a-100-4-a.html .

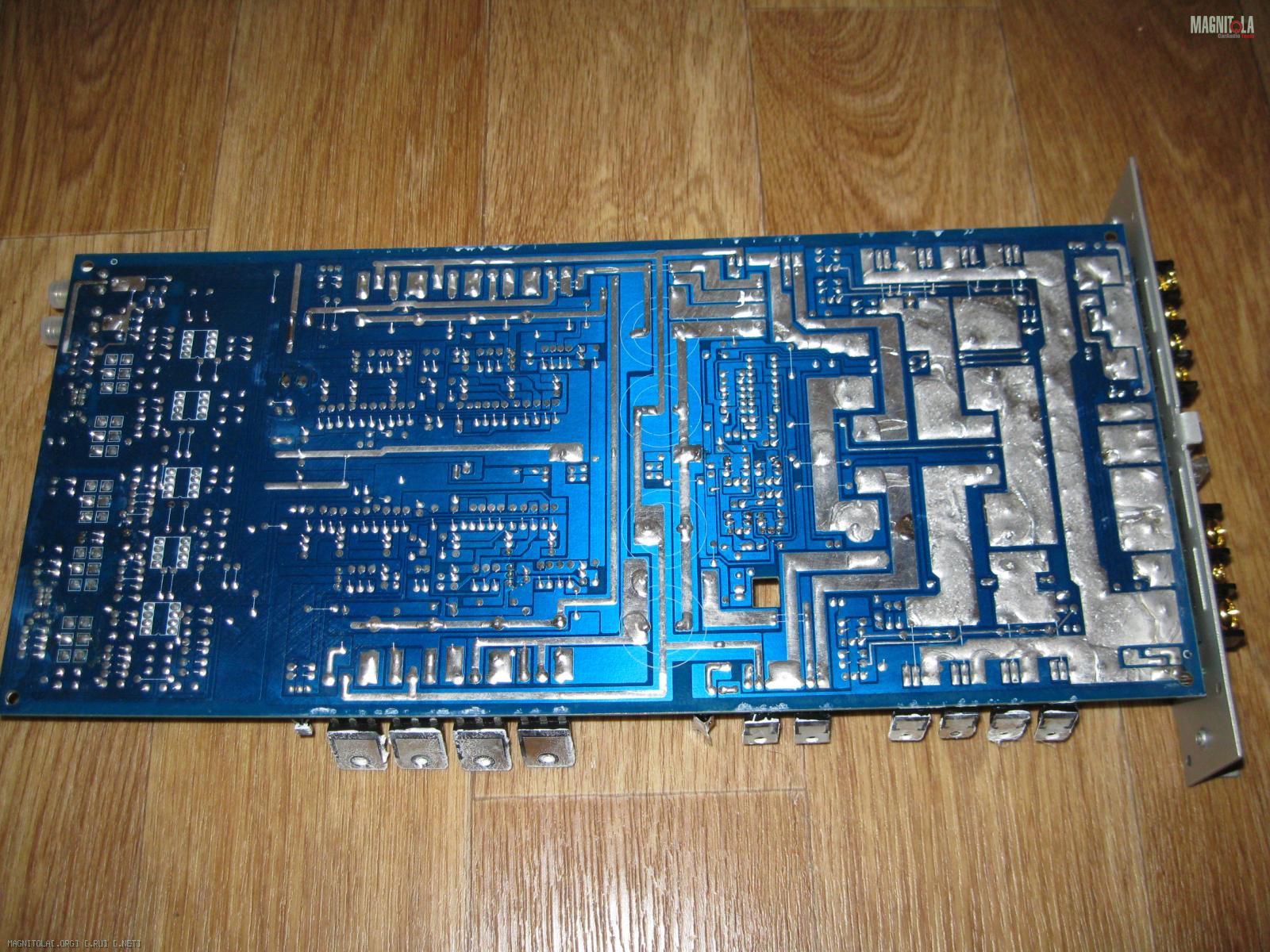

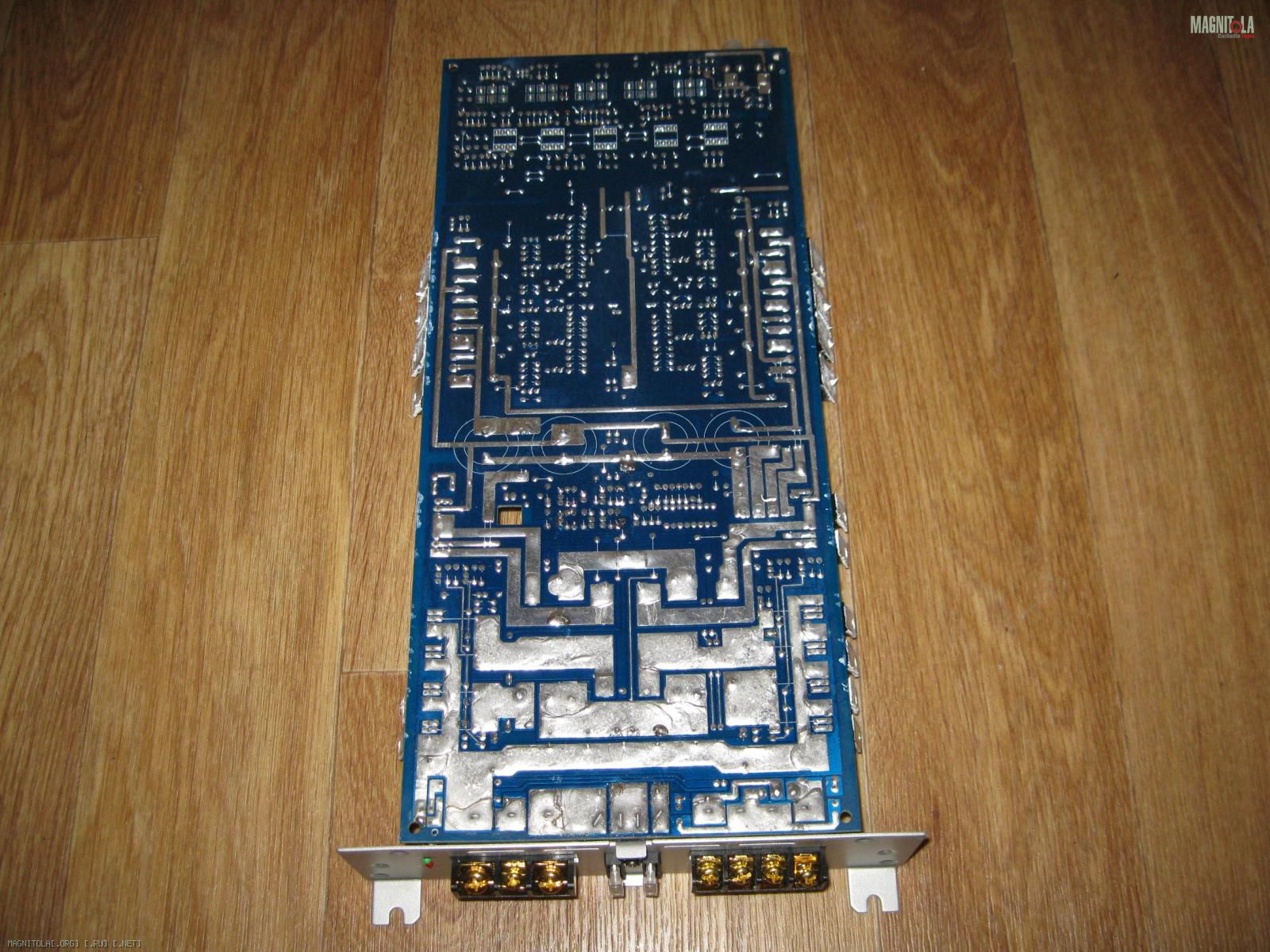

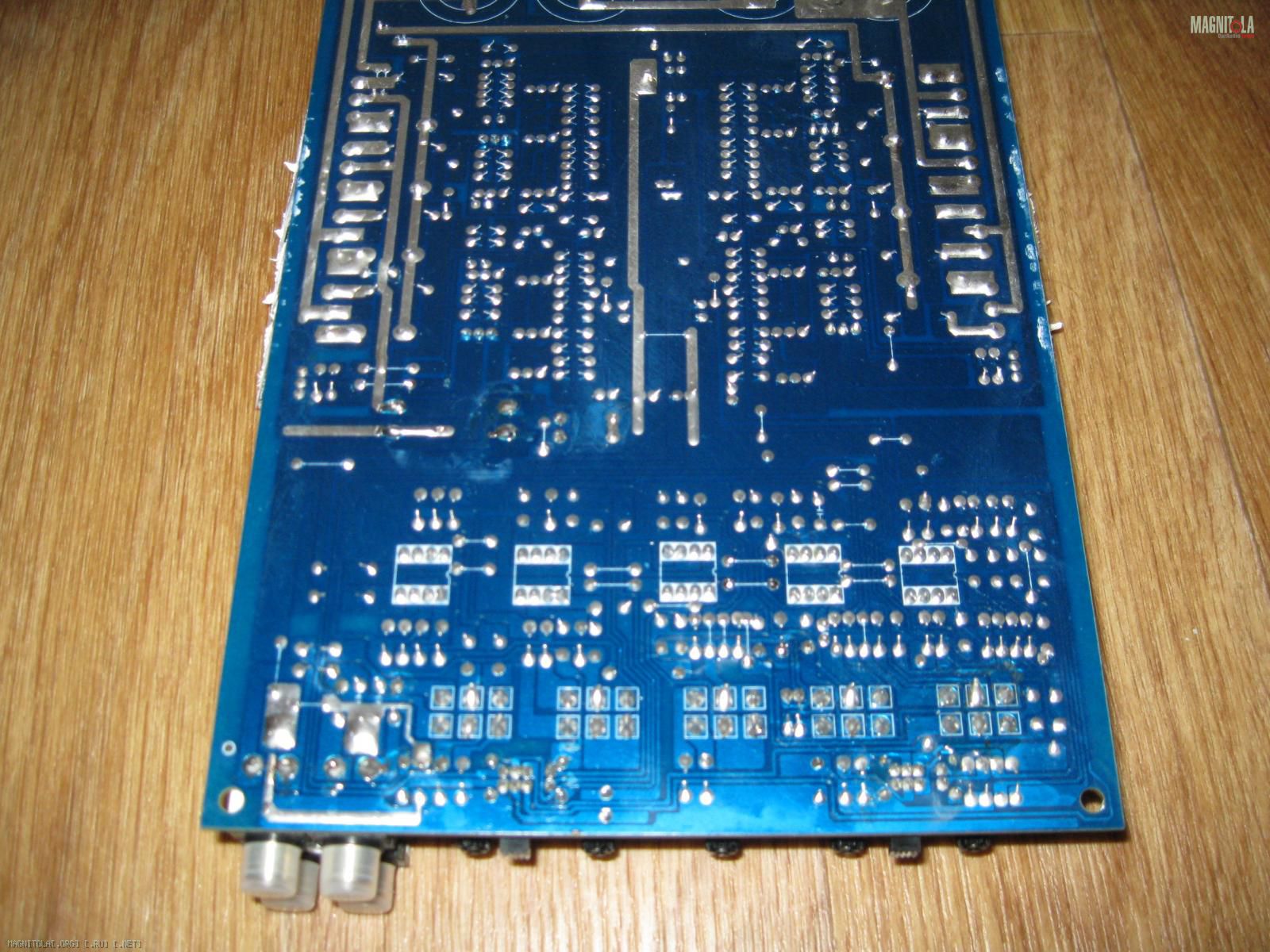

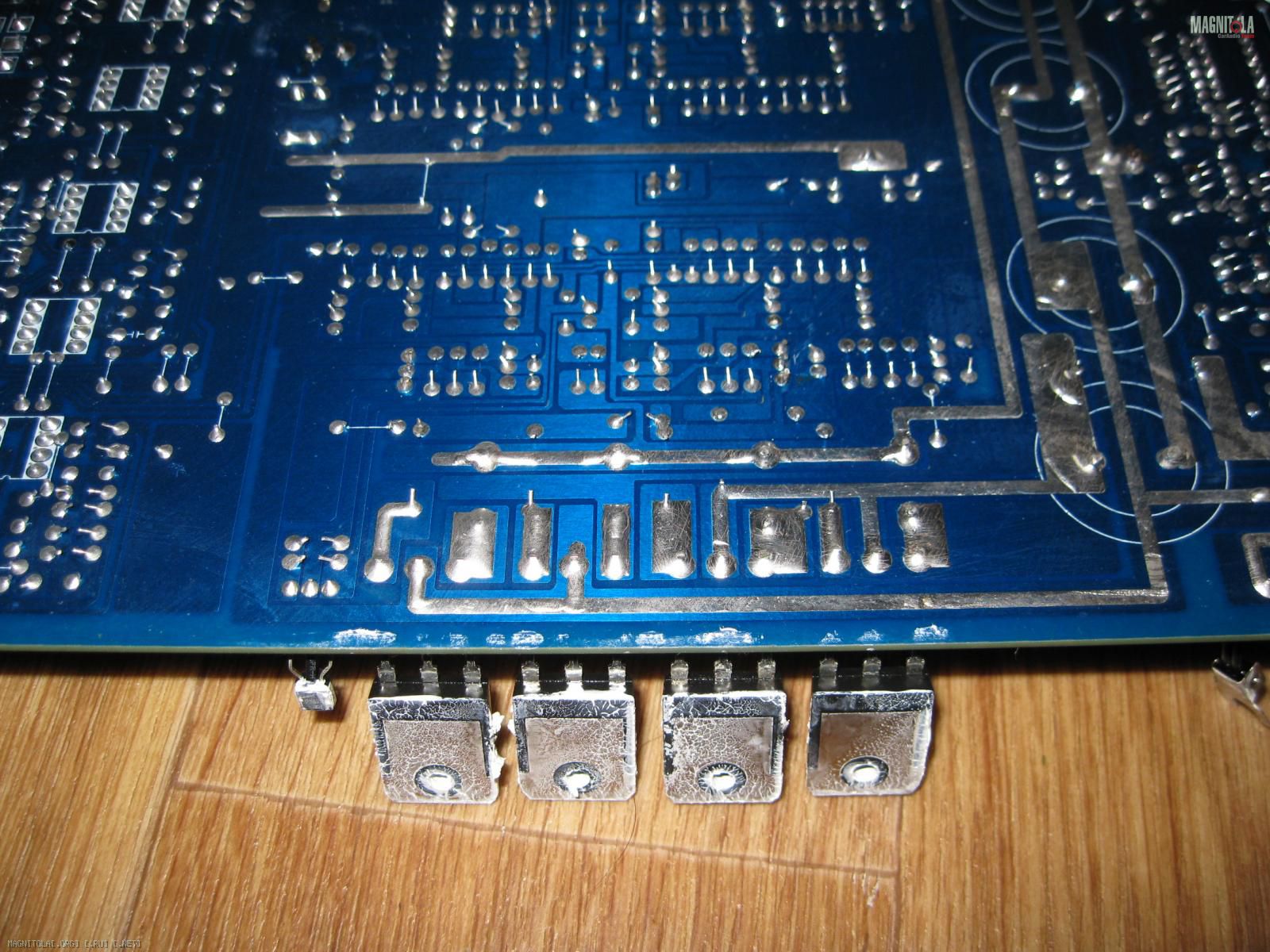

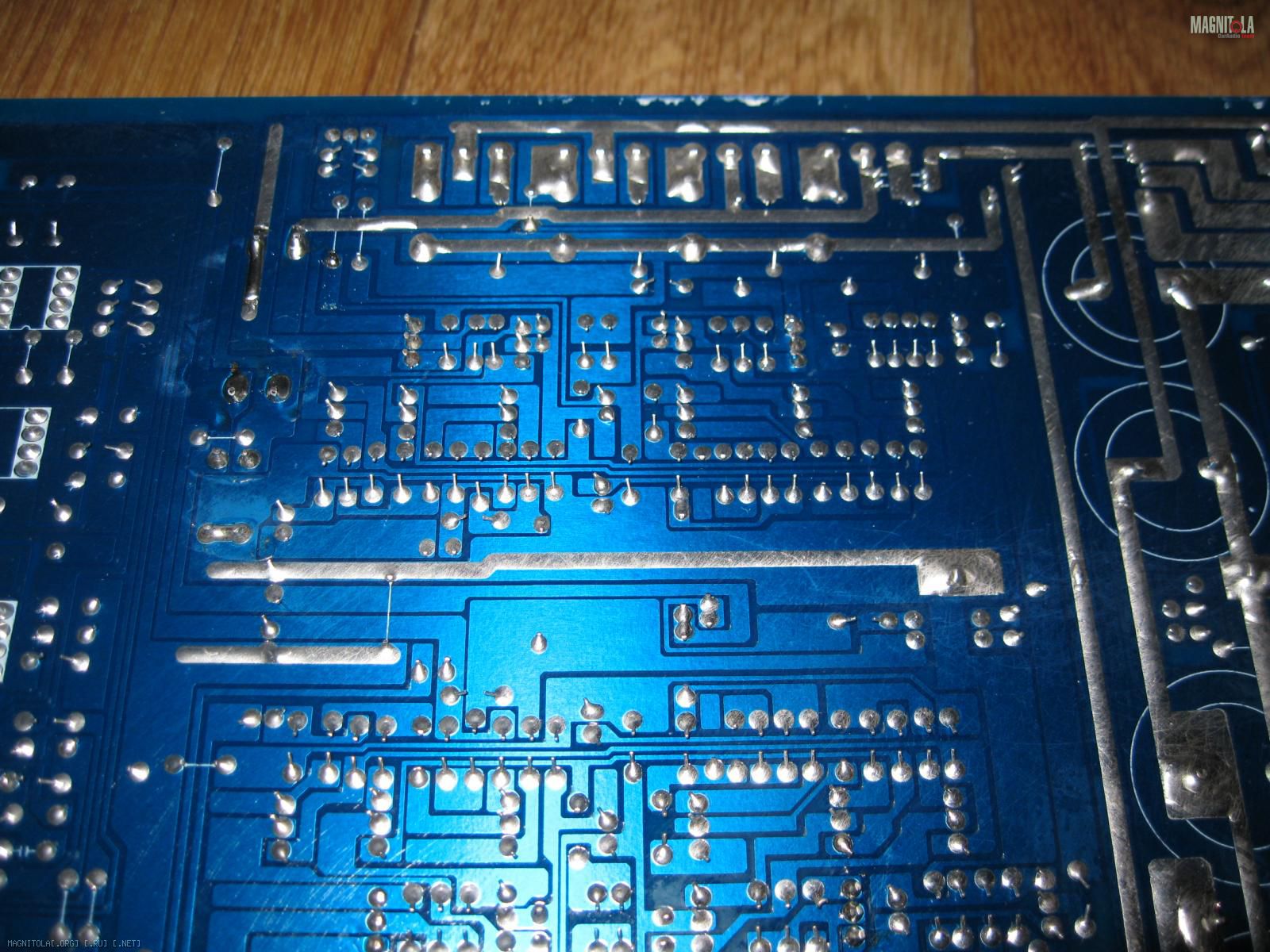

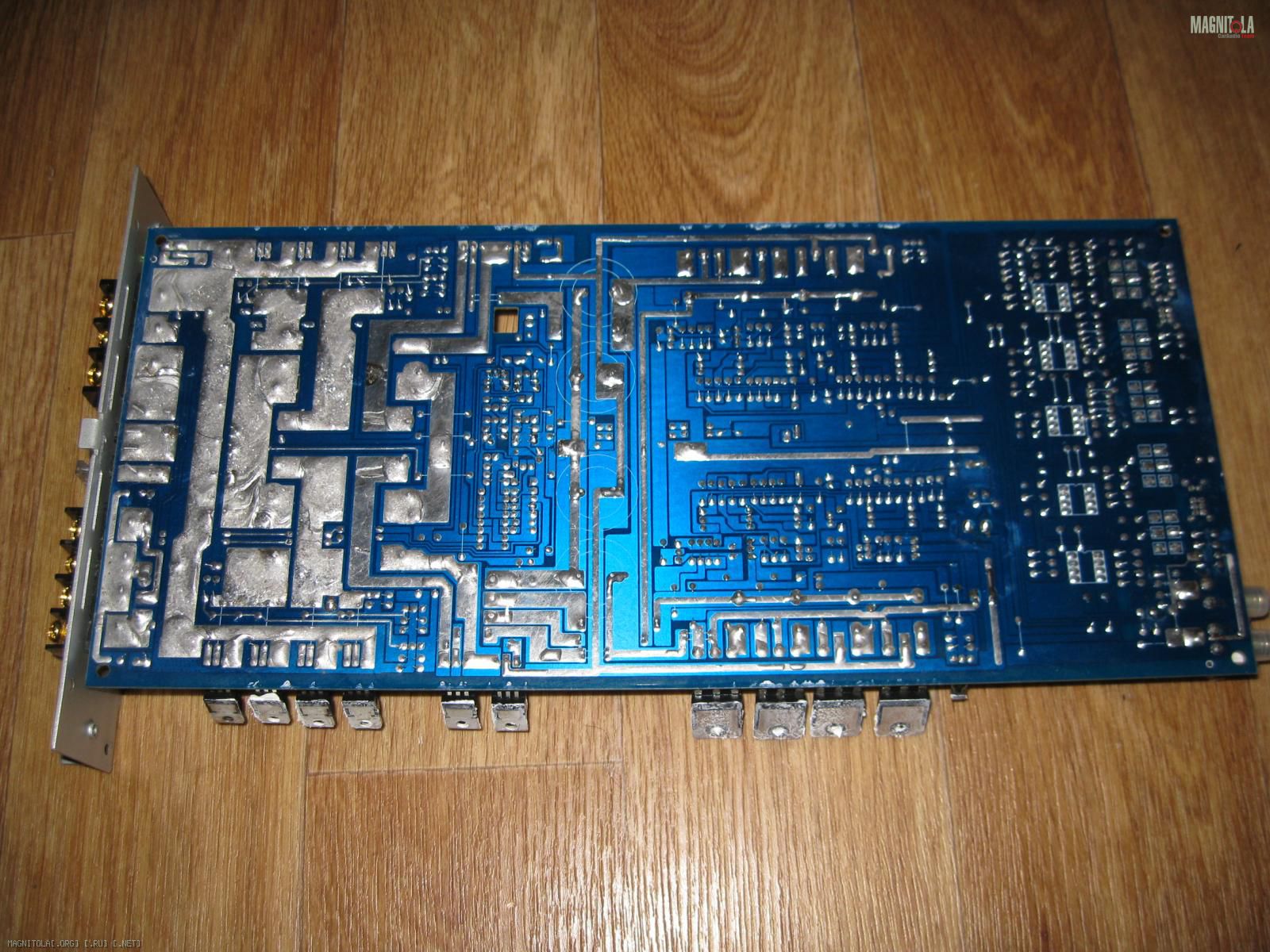

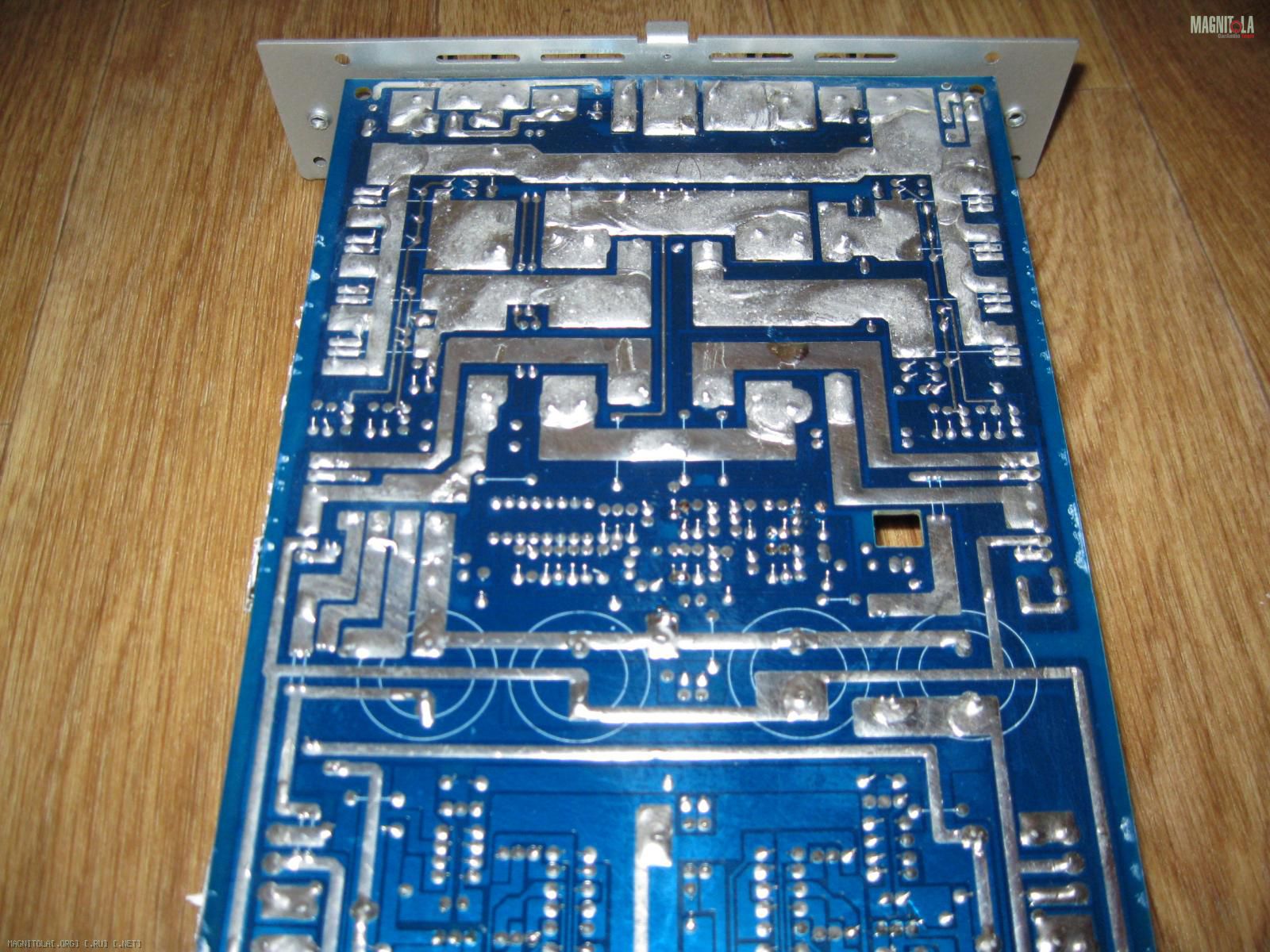

Собственно говоря в общем то и всё, осталось взглянуть на "обратную сторону Луны", т.е. на печатную плату со стороны пайки :
Вложение 841446 Вложение 841448 Вложение 841444 Вложение 841450
Вложение 841458 Вложение 841456 Вложение 841452
Открывшиеся виды этой стороны усилителя как видим вполне даже приличные :).
Дикой экономии на кол-ве припоя, присущей бюджетному сегменту усилителей, что в свою очередь крайне негативно влияет на конечную надёжность девайса, мы не наблюдаем т.е. всё тут по этому вопросу хорошо.
Плата хорошо отмыта от остатков флюса при пайке, что тоже оказывает положительное влияние на конечную надёжность изделия, что опять хорошо.
И в целом по вопросу качества сборки Oris TA-150.2, так же как и у Oris TA-100.4 всё обстоит хорошо.
Подводя итог скажу, что и общий характер звучания у Oris TA-150.2 сродни как и у Oris TA-100.4, звучит ровно и уверенно во всём диапазоне. Вызывающим, утомляющим, навязчивым, крикливым, грязновато звучащим его ни как не обозначить, как и не обозначить его каким либо предрасположенным к какому то муз. жанру. Универсальное звучание, и понравиться может, и подойти он может под широкий спектр и акустики, и музыкальных направлений.
Учитывая весьма приличную мощность, а замеренную чистую синусоидальную на нагрузке 4 ом при питании 14.4в и загрузке обоих каналов одновременно я получил порядка 130 ватт, затруднений с мощными комплектами акустики я не предполагаю.
При этом стоит обратить внимание, что при его мощностном потенциале, усилитель достаточно компактный, по крайней мере отнести его к громоздким ни как нельзя, т.е. процесс инстала его в авто не предвещает каких либо особых затруднений.
В целом, подводя итог, могу сказать, что добавляю Trophy III Oris TA-150.2 в свой список рекомендуемых мною бюджетных усилителей к применению.
Здоровья и удачных исталов Всем!!!
PS: Единственное чего я не понял в Oris TA-150.2, так это в чём заключается задумка производителя, который ввёл в функциональные возможности не отключаемый функционал дополнительной регулировки тембра, хотя .....на какой контингент потенциальных потребителей девайса эта фишка ориентирована мне в общем то понятно :). Но усилитель для меня лично всё равно интересный, потенциальный, вопросы и обращения по поводу твика Oris TA-100.4 уже были :), т.ч. думается, что будет продолжение :), т.к. при определённой заточке на базе Oris TA-150.2 и Oris TA-100.4 вырисовывается интересный вариант, как по инсталу, так и по содержанию, для системы усиления под трёшечку.......
