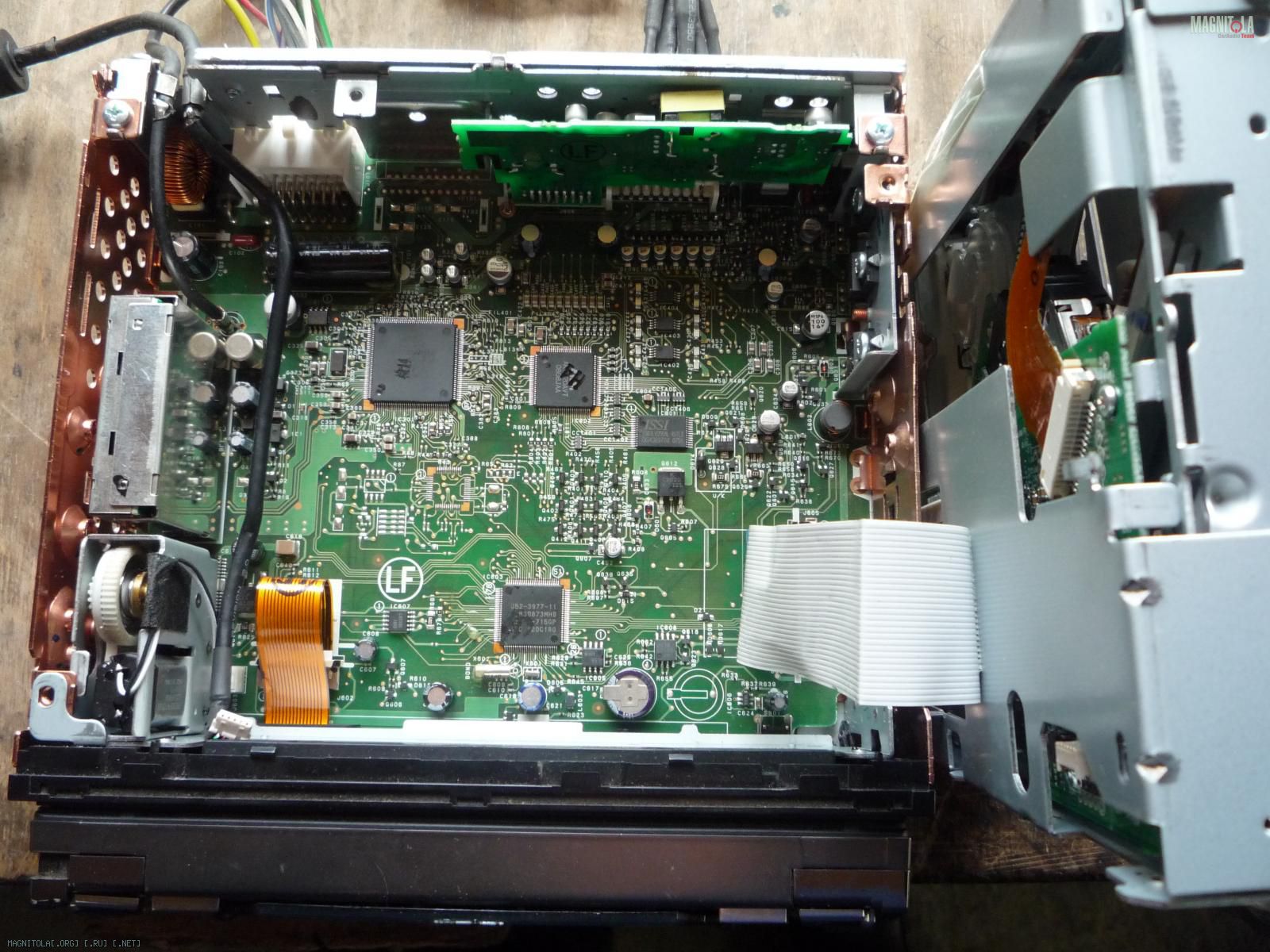

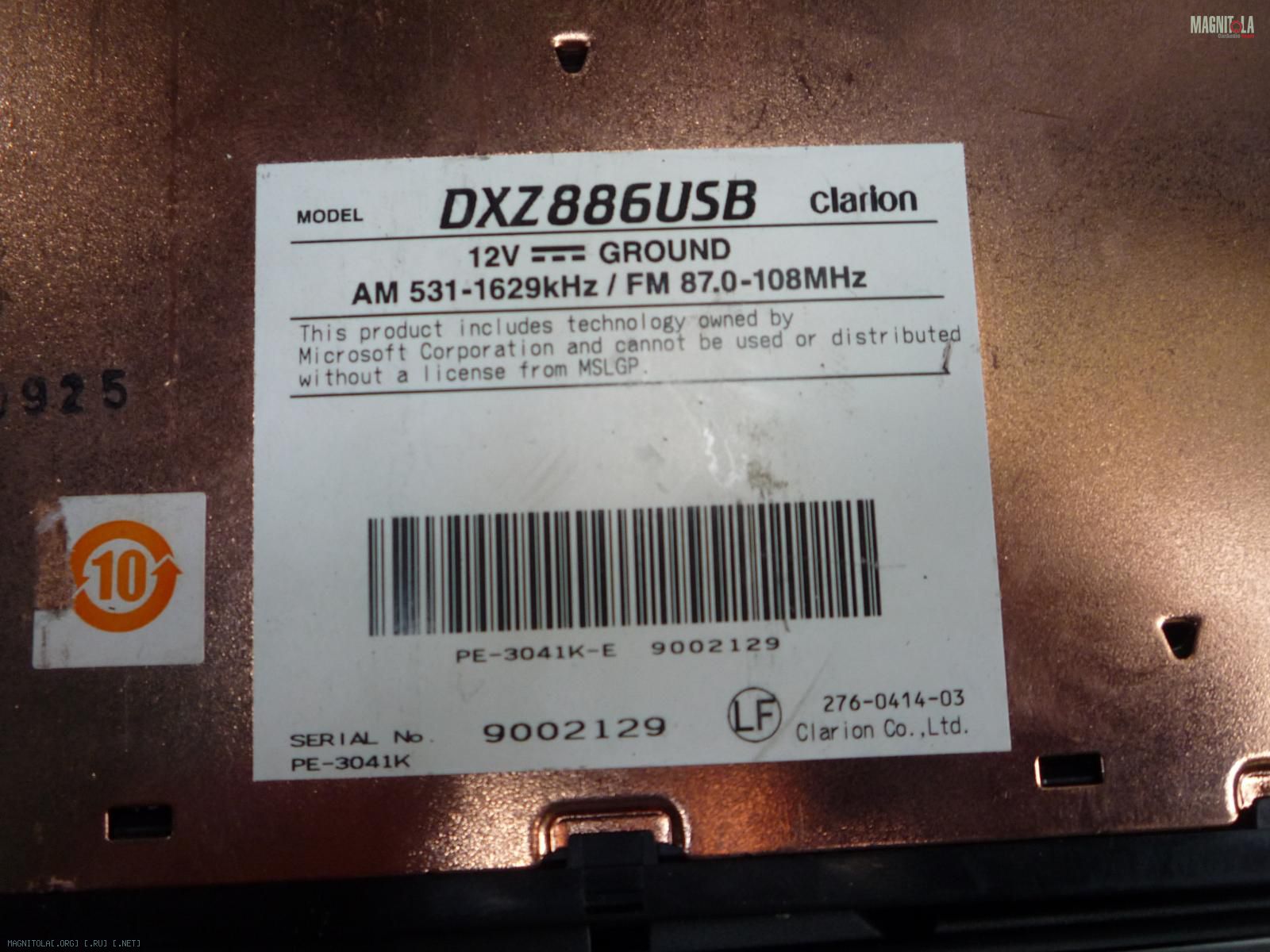

вот как обещал ,вскрыл и зафотил. интересует мнения есть ли в чем отличия от 785,786,и 788 КЛАРЫ,по внутреннему содержанию .если начинка 1в1,может в схемотехнике чего.по функционалу все одинаково вроде. если кто копался в вышеуказанных моделях,интересно мнение.может еще сдругих сторон надо было фотить,но уже поставил в машину.Вложение 277678Вложение 277680Вложение 277682Вложение 277684Вложение 277686Вложение 277688Вложение 277690Вложение 277692Вложение 277694
Аудиотракт ничем не отличается, например от DXZ775/776, даже нумерация деталей на плате та же.Цитата:
Сообщение от юра 68

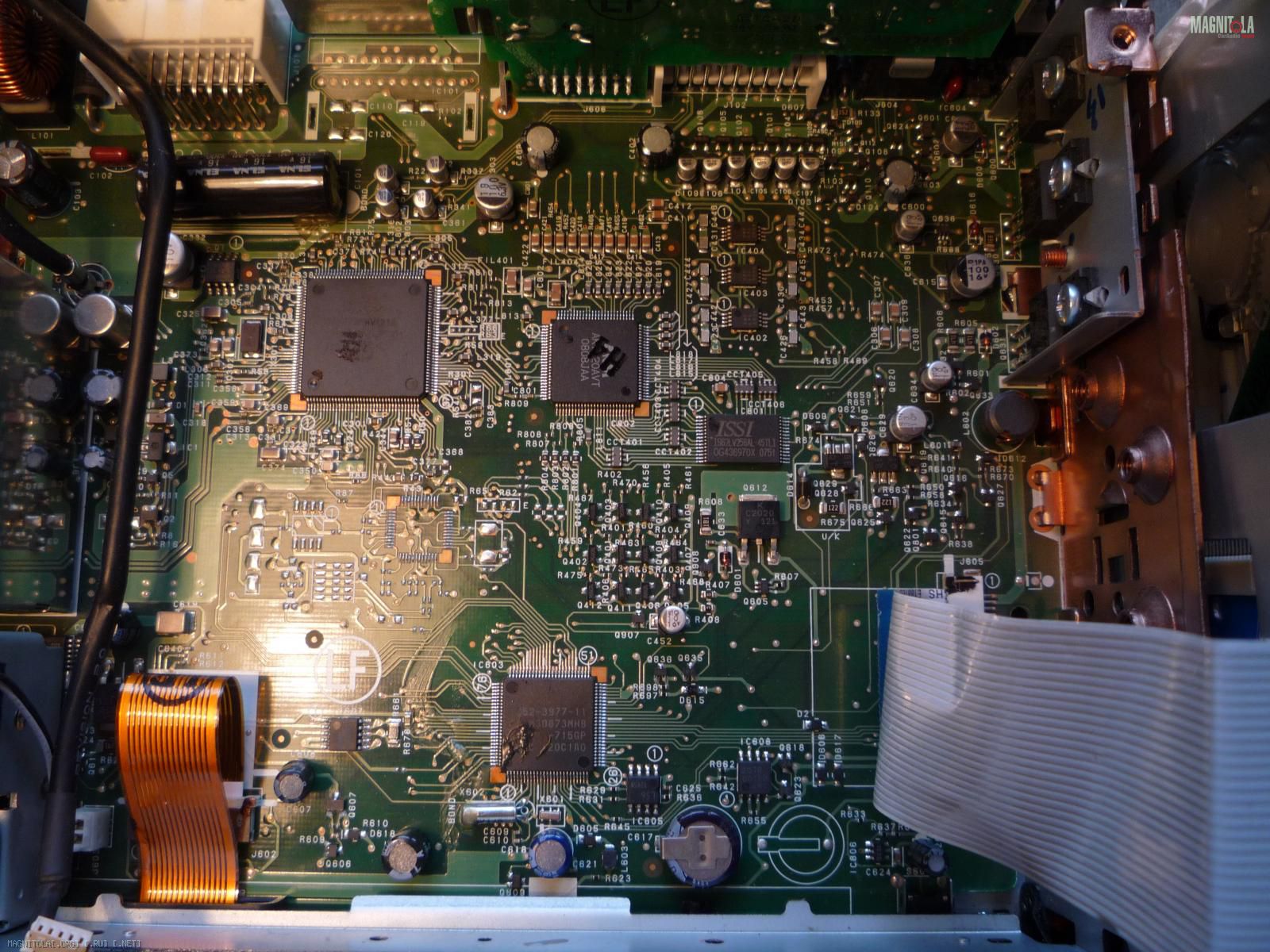

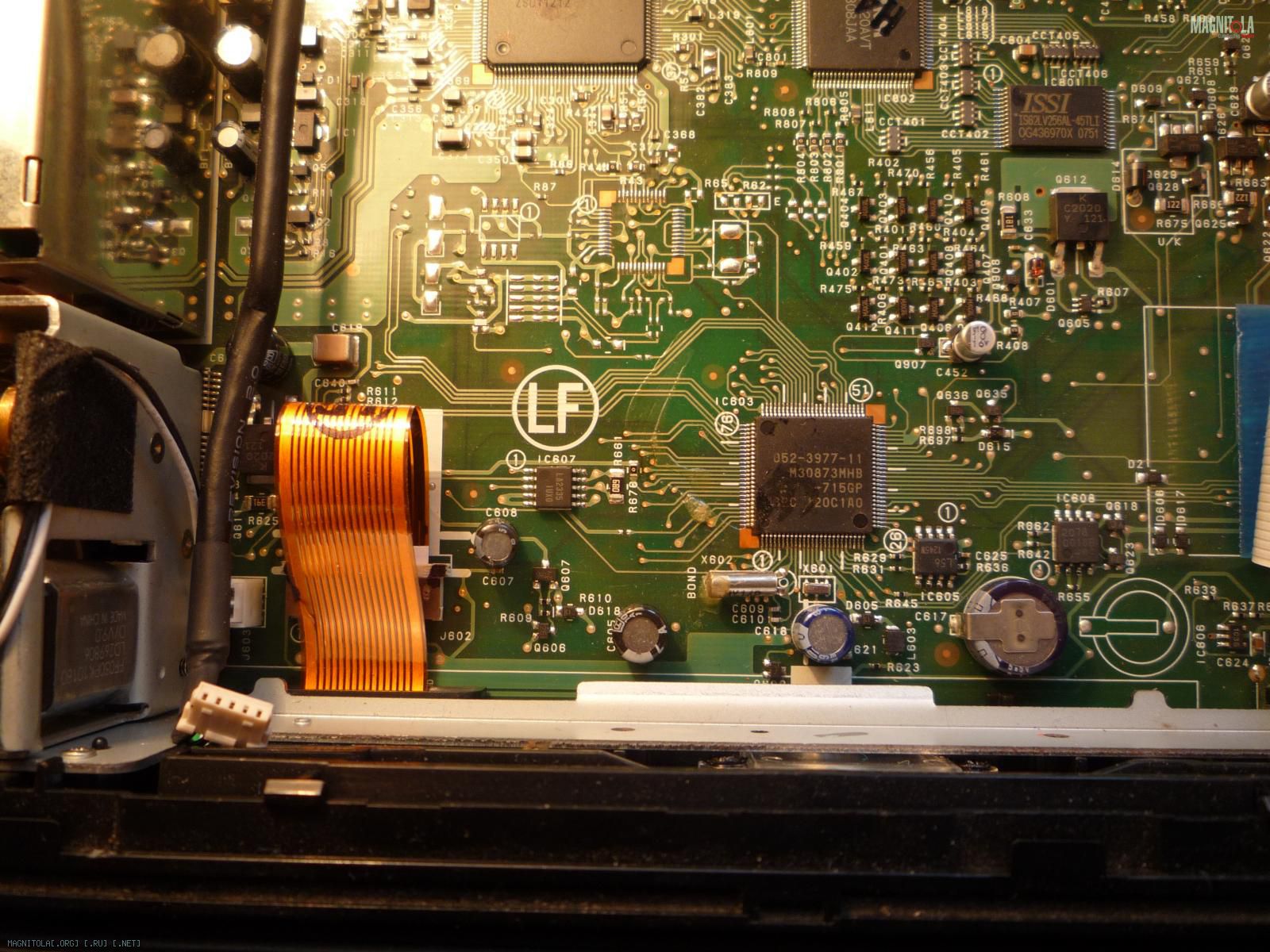

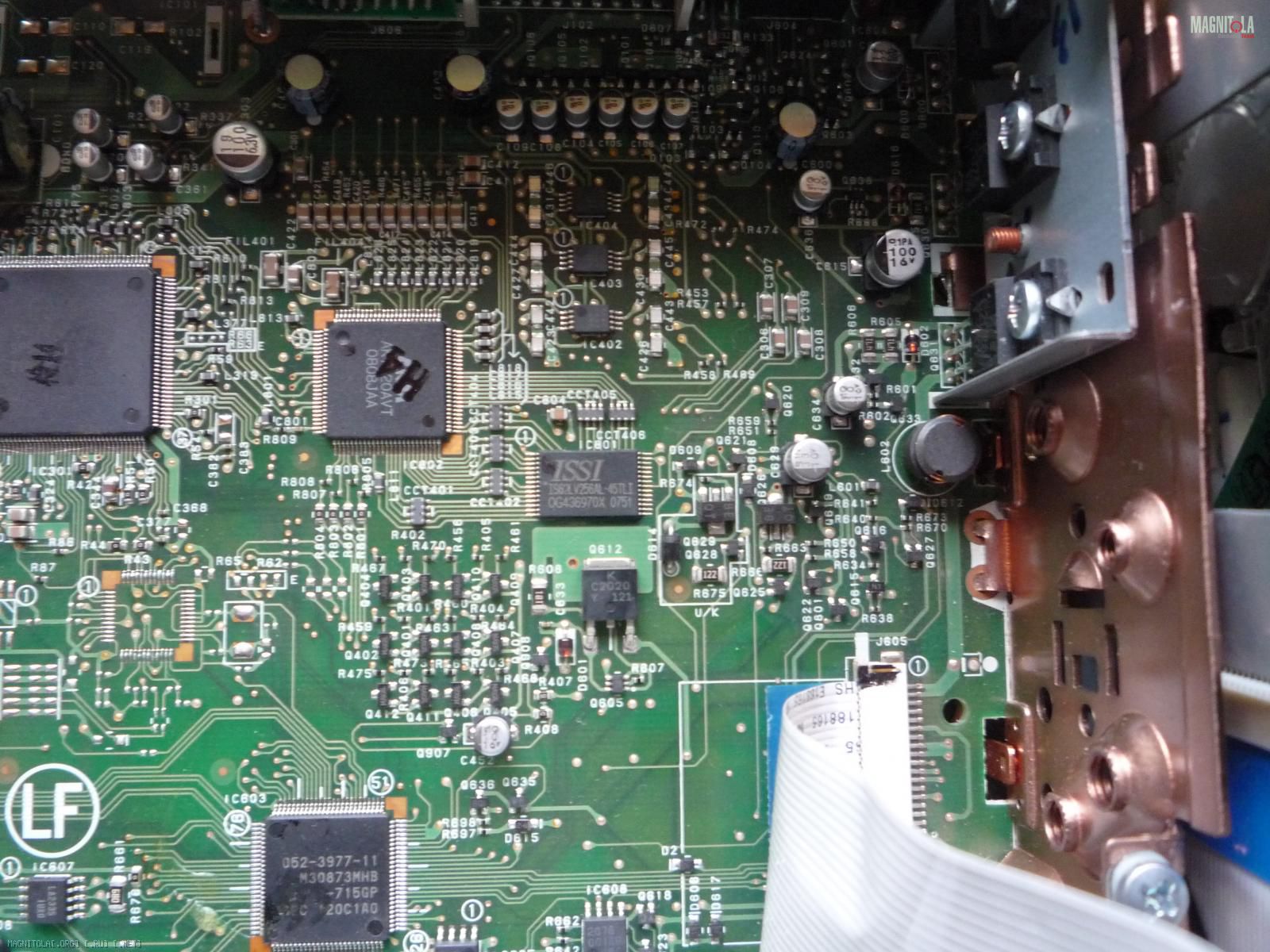

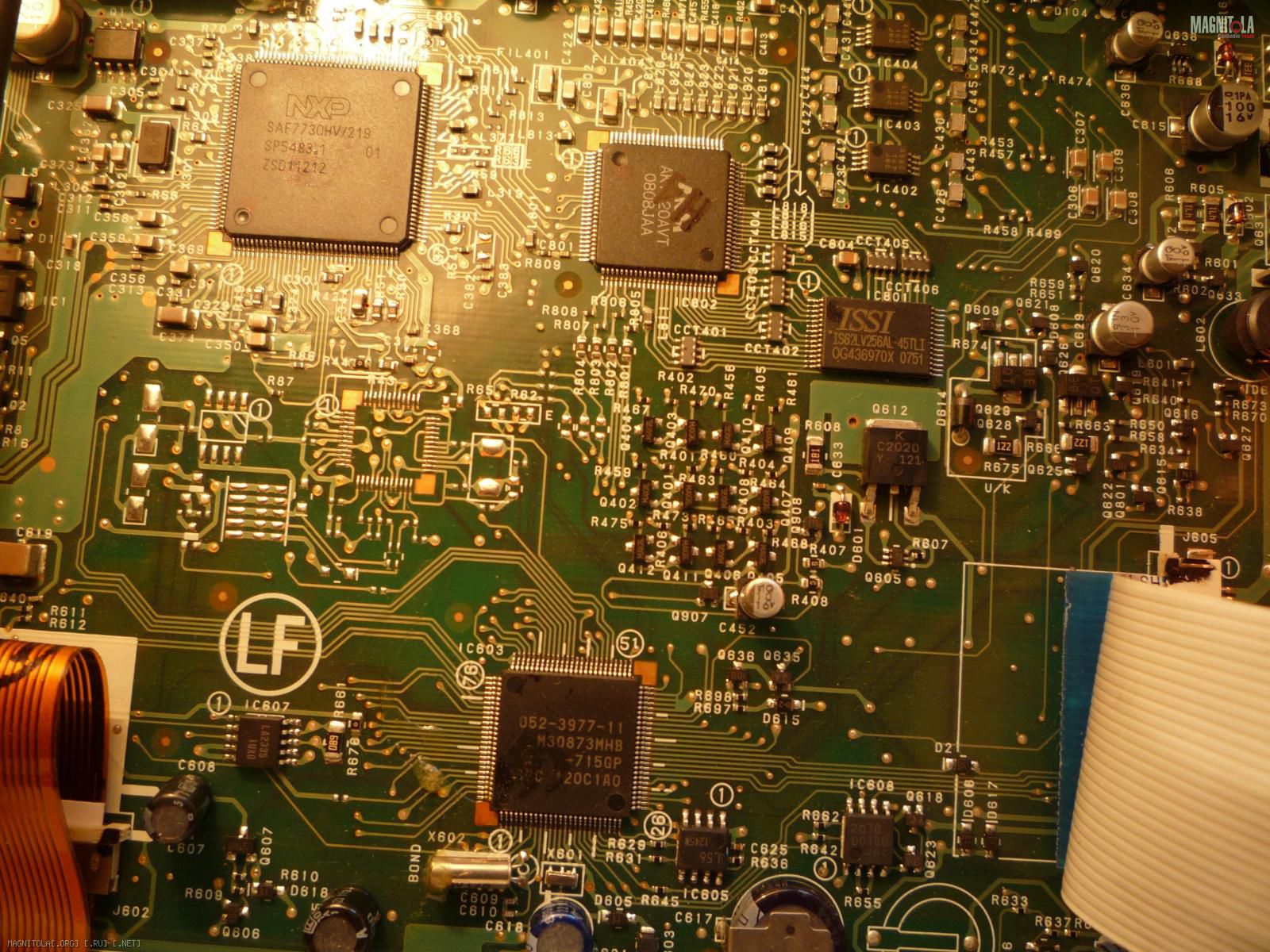

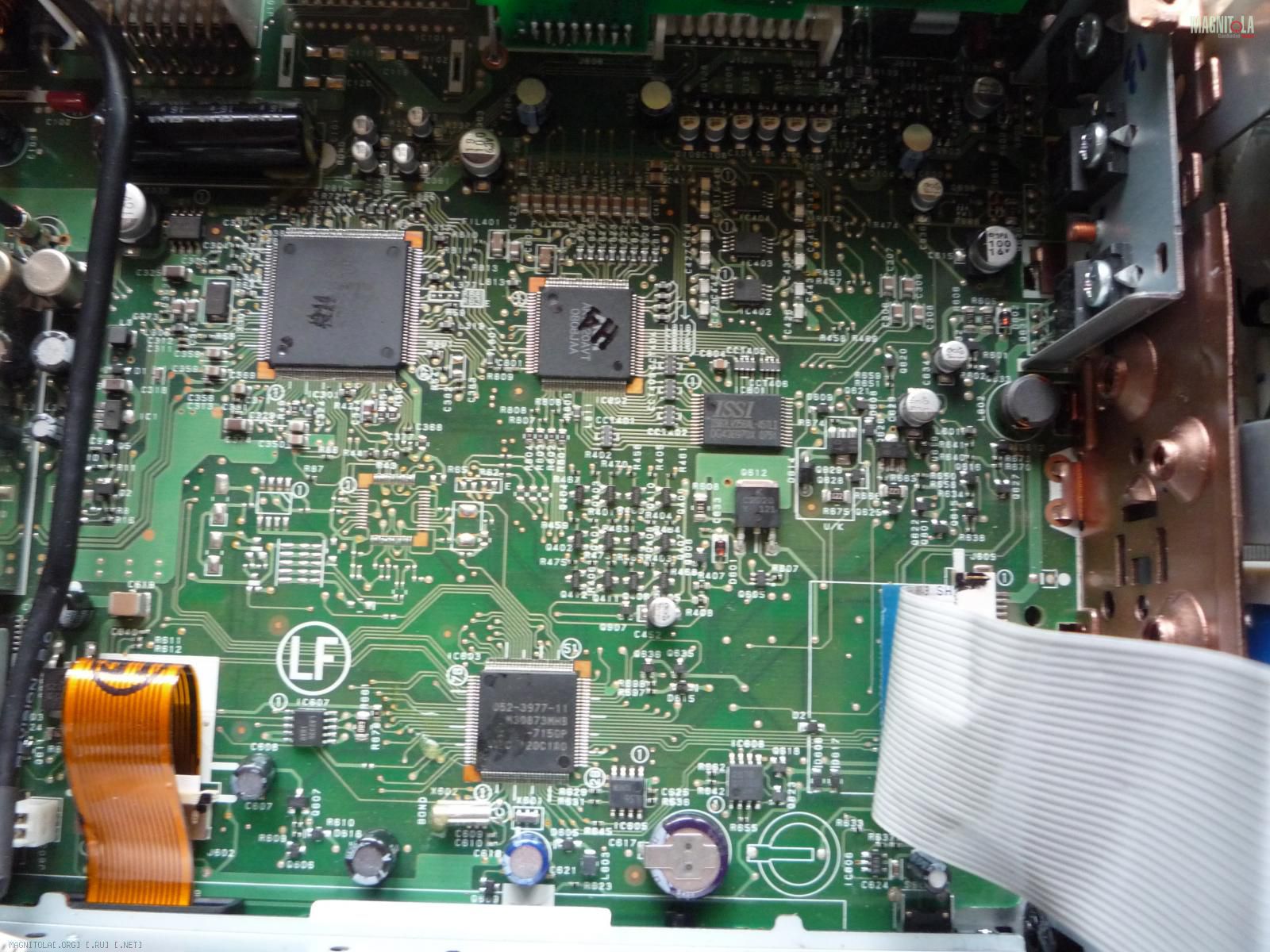

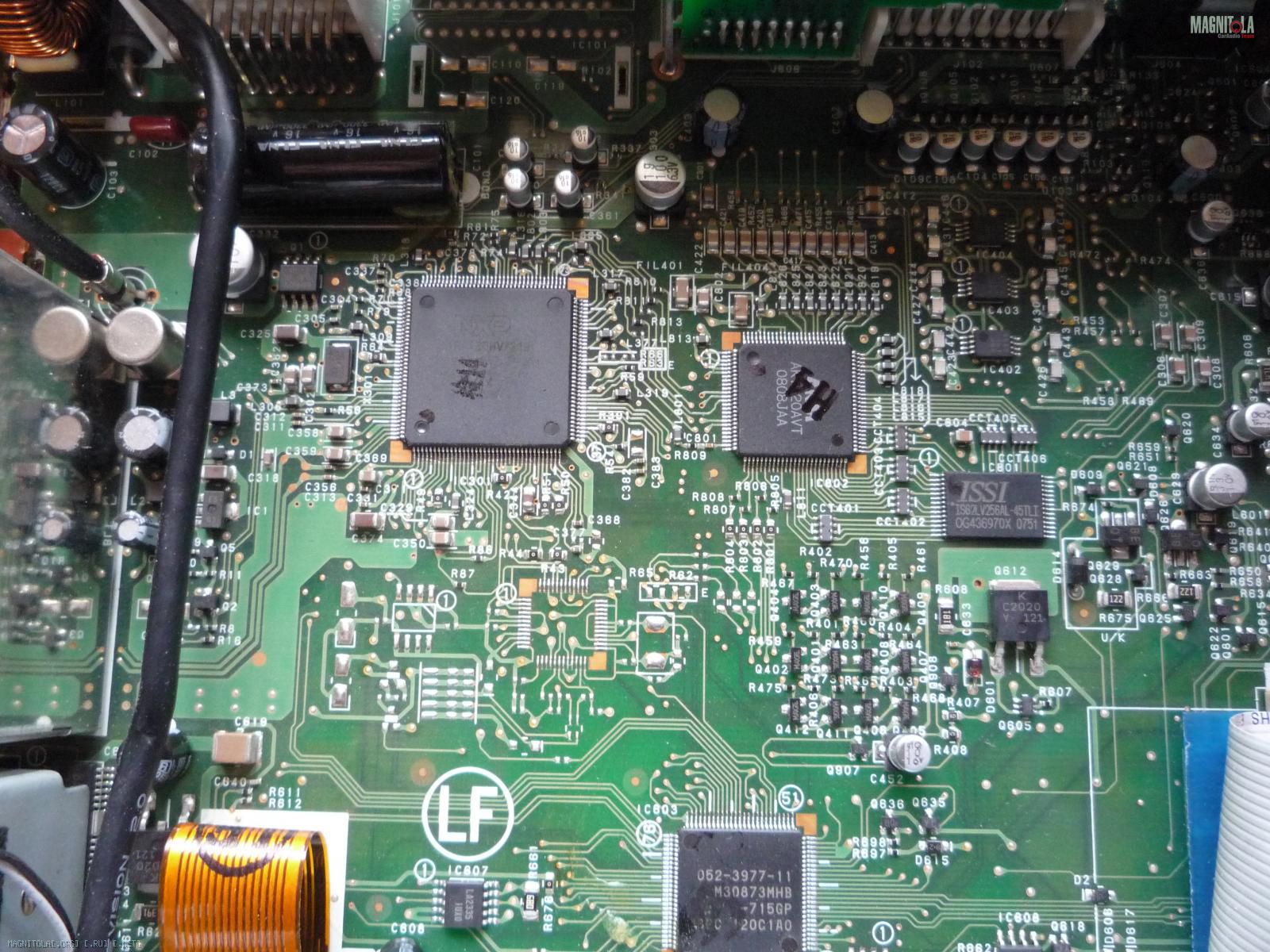

Всё построено на IC802 - это DSP AK7720 от Асахи Касеи: в нём и задержки с эквалайзерами (чип памяти IC801 для задержек рядом на плате запаян), и цифровая регулировка громкости, и цифровые фильтры, и ЦАПы - all-in-one, так сказать.

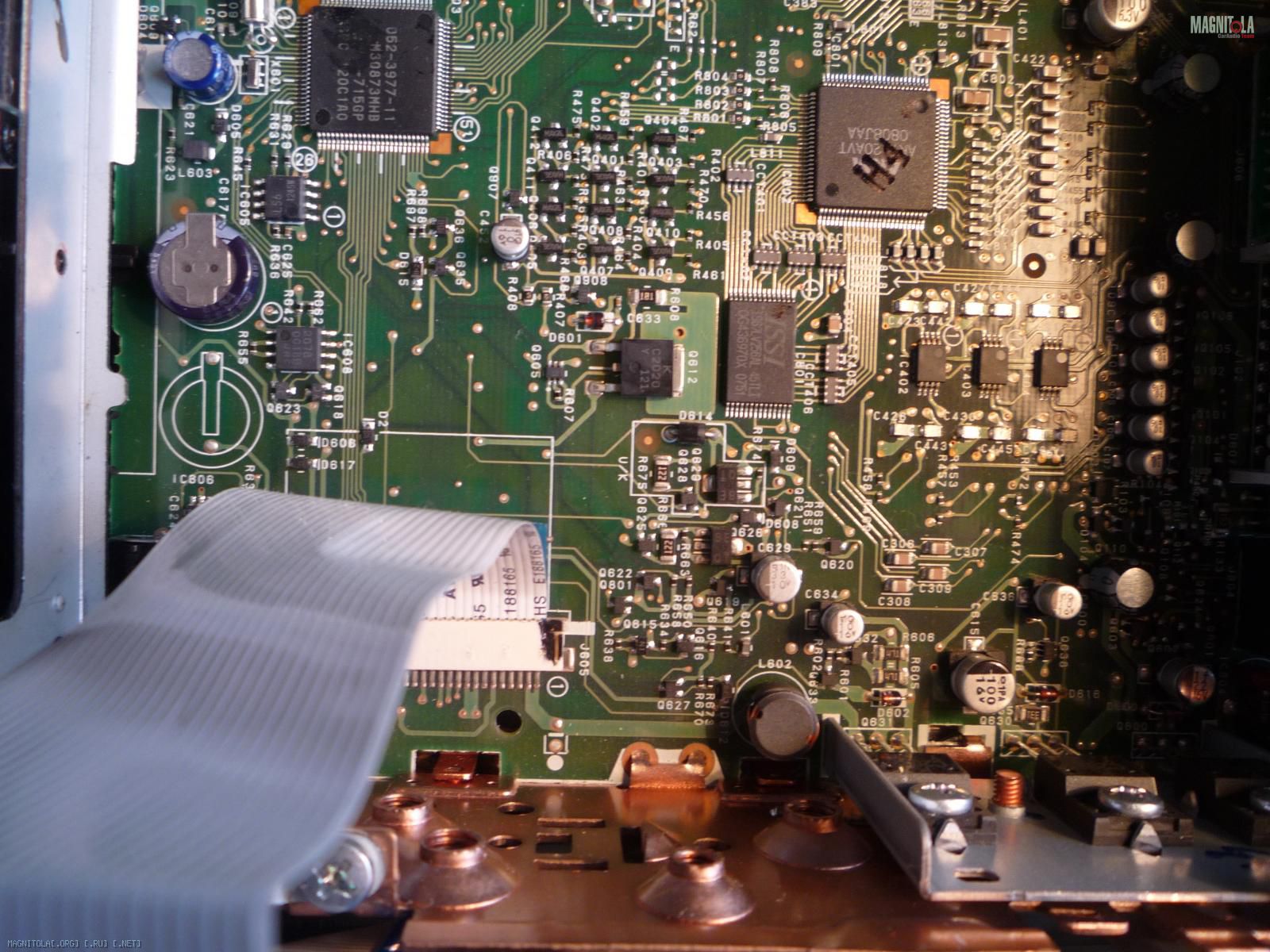

На IC402...IC404 (ОУ NJM4580) построены усилители линейного выхода, они же пост-фильтры после ЦАПов. Мьютирующие ключи стоят как перед фильтрами (между ними и ЦАПами), так и после фильтров, на самом линейном выходе.
Твикнуть можно немножко.
Рекомендуется заменить керамические разделительные кондёры между ЦАПами и пост-фильтрами и электролиты на самом линейном выходе, после пост-фильтров. ОУ в пост-фильтрах тоже можно нужно бы заменить на что-то более приличное. Кроме того, аудиосигнал дважды проходит через SMD-шные индуктивности: сразу на выходе ЦАПов, перед постфильтрами и уже на линейном выходе. Не думаю, что это добавляет звучанию детальности... Можно попробовать снять хотя бы те, что на выходе. Если без них понравится - попробовать убрать и те, что после ЦАПов. Что ещё? немного почистить питание самогj DSP и ОУ пост-фильтров... Вобщем-то и всё, всё остальное сидит внутри чипа DSP - не подлезть с паяльником.
Но в топовые её вывести не получится, по звуку эта Клара будет приблизительно как JVC KD-R921 в режиме звучания с задействованным процессором.
Только тут нет беспроцессорного режима.
