Поздравляйте, у меня счастье) купил да еще и с адаптером и плеером
теперь думаю как правильно подключить. в мануале я такого не вижу.
+ и 1 понятно на БП от него шлейф в ГУ. а из него есть провода:
желтый, красный, оранжевый в одной связке
и
коричневый, синий и синябелый отдельно.
вот как с ними быть?
Это прикол?Мануал от практически ЛЮБОГО ГУ даст ответ,цвета стандартные.
да хрен их знает этих японцев. мае дело убедиться что они не дальтоники. спасибоЦитата:
Сообщение от Флекс 71**
по питанию у них все как у всех ,что по подключению г\у ,что усей.Цитата:
Сообщение от Ветер перемен
Всем привет!Цитата:
Сообщение от Флекс 71**
На самом деле, подключение этой магнитолы и в самом деле может ввести людей в ступор. Я и сам что-то туплю. Не соображу.)))
Народ то, что с АКБ на БП плюс и минус кидаем - это понятно. Косой соединяем магнитолу и БП. Но из фишки магнитолы тоже выходит стандартные красные и жёлтый.)
Вопрос.
1. Их тоже надо кидать на АКБ? Т.е. чтобы подключить эту магнитолу нужно тянуть два плюса???? (на БП и на мафон?)
2. Если нет АСС в машине, соединив желтый и красный вместе, клара разряжает АКБ?

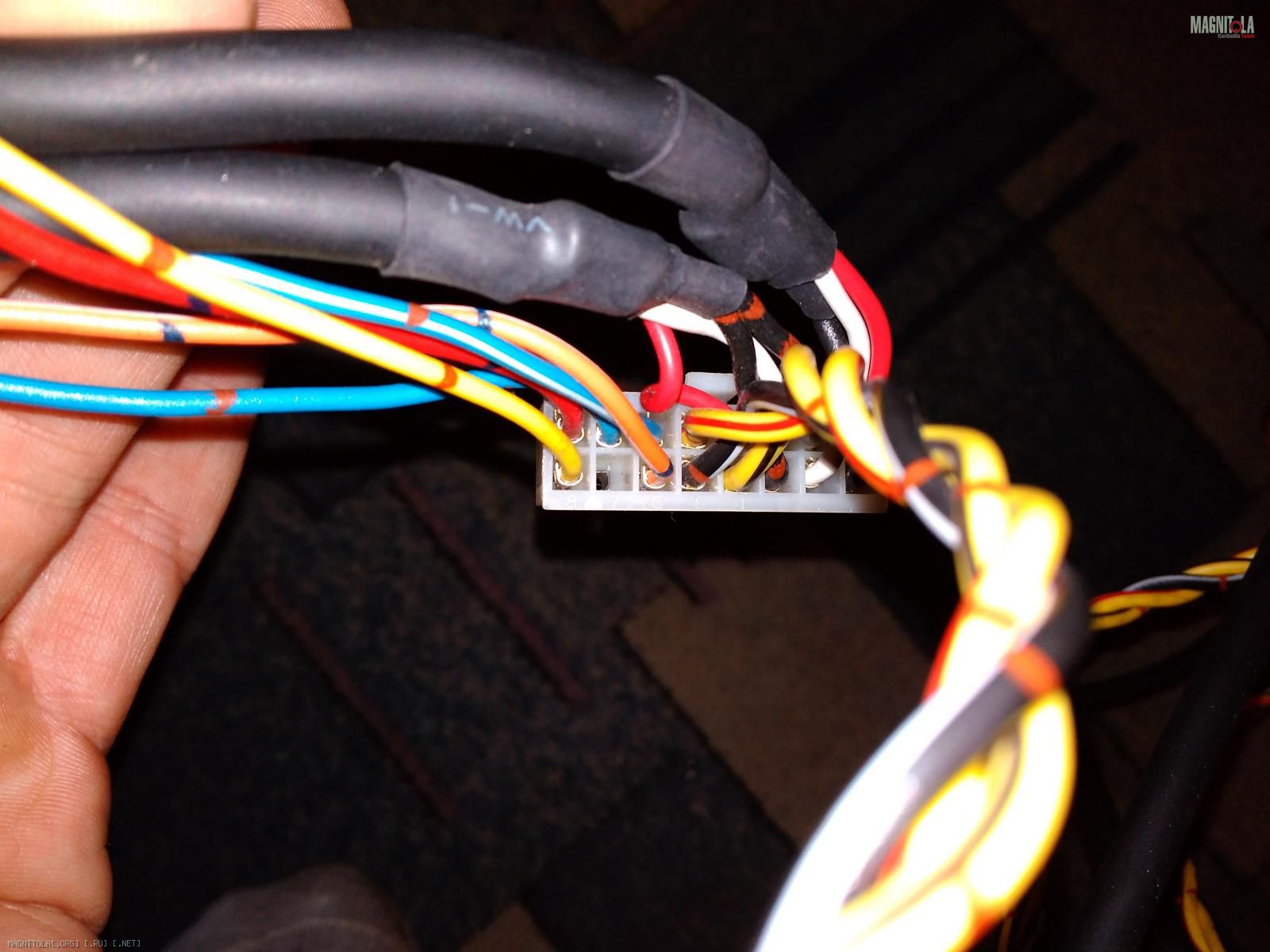

3. Из фишки та, что из магнитолы, черный провод (масса) должна быть? Фото приложу. У меня ведь не хватает одного провода? Не подскажите?
Во всяком случае массы я не обнаружил.
Вложение 1198280
________________________________________________________________________________________
Всё нашёл схему подключения.)
Разобрался. Всё просто и в самом деле - оказалось.)
Коричневого у меня нет. В принципе phone mute мне и не нужно.
Плюс и минус на блок питания.далее шлейфом соединяем к гу.для подключения ГУ нужен плюс(желтый) асс (если нет в авто то тумблер или на замок зажигания)красный провод,минуса не надо!оранжевый помоему подсветка(включая габариты притухает)синий для антены активной,синий с полосой рем.
Ага. Спасибо, уже разобрался.) Да я испугался, думал минус из фишки потерял. Сегодня уже слушал в директе.)Цитата:
Сообщение от Илья0877
Сцены нет ,а звук гораздо.. Есть подозрение что все равно не в полную ,обрезано. , и вторым похоже...Цитата:
Сообщение от Kefir
ребят, можете помочь? есть клара. скорее всего плюс с минусом перепутали, после операционников все играет, до микросхем регулятора громкости тоже, после них — нет. громкость регулируется только визуально. заменил микросхемы регулятора громкости — тот же эффект. каким элементам в магнитофоне небольшой нагрев считается нормой? какие резисторы? пользовался осцилографом. питание 5 и двухполярное есть (+-15в)
