Re: clarion hx-d2 (Clarion DRZ-9255) советы, вопросы.
Цитата:
Сообщение от
Senja043 Не хочу создавать новую тему! Посему решил написать свой вопрос тут;) Имею камри 40 голова Concorde v40fr. Снимать ее не буду, но хочу зацепить ее в параллель с кларой! Сам не лазил но в мануале пишут что есть кокс на конкорде. Отсюда вопрос: можно вывести на кларе кокс? Для прослушивания юсб с конкорда:D
P.S. Или не мучать клавдию. Продать и купить пион 99 и через аукс зацепить конкорд? Суть в том что я не слушаю диски, а только флешки:)
Клару брал из-за звука которого как говорят по слухам нет ни в одной ГУ.
Как-то так.
У Клары есть TTL spdif вход, к которому можно прицепить либо toslink приёмник, либо, через транс или резистивное согласование обычный клаксиальный spdif.
Для активации этогг входа нужно подключение какого-либо чейнджера по CeNET. Например, USB-mp3 фиговины от yatour.
Однако, самый главный вопрос - как вытащить полноценный spdif из вашей штатки...
Re: clarion hx-d2 (Clarion DRZ-9255) советы, вопросы.
Да ни как не получится(( Там только coaxial проводок есть и всё и то только на схеме:) В реале надо скинуть и посмотреть есть ли он там!!! Вот в тестах даже она есть. На ковёр! Мультимедийно-навигационное головное устройство Concorde CND-V40FR. Классовые интересы.
Re: clarion hx-d2 (Clarion DRZ-9255) советы, вопросы.
Господа, подскажете как из Клары достать коаксиальный вход? Может кому-то попадалась данная информация.
Re: clarion hx-d2 (Clarion DRZ-9255) советы, вопросы.
Цитата:
Сообщение от
Alex19841 Господа, подскажете как из Клары достать коаксиальный вход? Может кому-то попадалась данная информация.
Для этого нужно выполнить следующие уловия:
1) Переделать имющийся разъём под приём SPDIF сигнала
2) Активировать вход
для 1 по хорошему нужно собрать приёмник SPDIF, который на выходе будет давать на контакты штатного цифрового разъёма чейнджера сигна в спецификации TTL. В случае с оптикой туда обычно просто припаивается Toslink глаз с кондёрчиком между ногами питания
Для 2 нужна "обманка", которая будет заставлять клару думать, что к ней подключен CD-чейнджер. Раньше такую обманку паяли ребята с Украины. Сейчас не паяют, но зато в продаже есть Yatuor для шины CeNet который необходимо доукомплектовать SD картой, на которую будут записаны два любых mp3 аудио трека.
Re: clarion hx-d2 (Clarion DRZ-9255) советы, вопросы.
Цитата:
Сообщение от
fox proteus В случае с оптикой туда обычно просто припаивается Toslink глаз с кондёрчиком между ногами питания
Наверное, еще и индуктивность нужно добавить? ;)
Вопрос, какую землю брать?
На схеме 2- +5В, 3- сигнальный, 4- земля? Или к цифровой цеплять - 1? Если всё-таки к 4, то что делать с цифровой землёй 1?
Re: clarion hx-d2 (Clarion DRZ-9255) советы, вопросы.
Цитата:
Сообщение от
dyno Наверное, еще и индуктивность нужно добавить? ;)
Вопрос, какую землю брать?
На схеме 2- +5В, 3- сигнальный, 4- земля? Или к цифровой цеплять - 1? Если всё-таки к 4, то что делать с цифровой землёй 1?
Индуктивность не обязательно. Кондер обязательно
---------- Сообщение добавлено 28.04.2017 в 17:20 ----------
Там на родном разъёме три ноги. Vcc, Data и gnd
Вложений: 1
Re: clarion hx-d2 (Clarion DRZ-9255) советы, вопросы.
Цитата:
Сообщение от
fox proteus Там на родном разъёме три ноги.

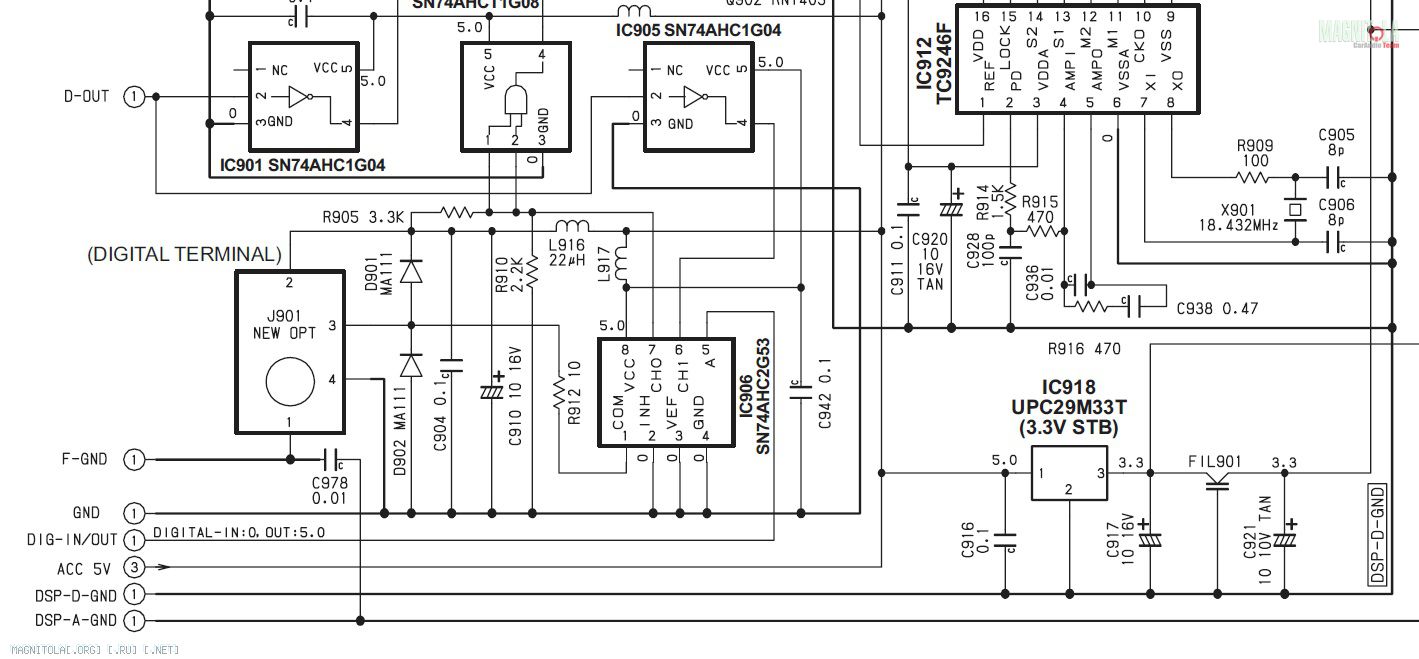

Четыре. Забыл фото прикрепить.
Вложение 1131518
Re: clarion hx-d2 (Clarion DRZ-9255) советы, вопросы.
Цитата:
Сообщение от
dyno
Блин, если не забуду, ща доеду до дома и сфоткаю. Там три ноги.
Вложений: 2
Re: clarion hx-d2 (Clarion DRZ-9255) советы, вопросы.
Цитата:
Сообщение от
fox proteus Там три ноги.

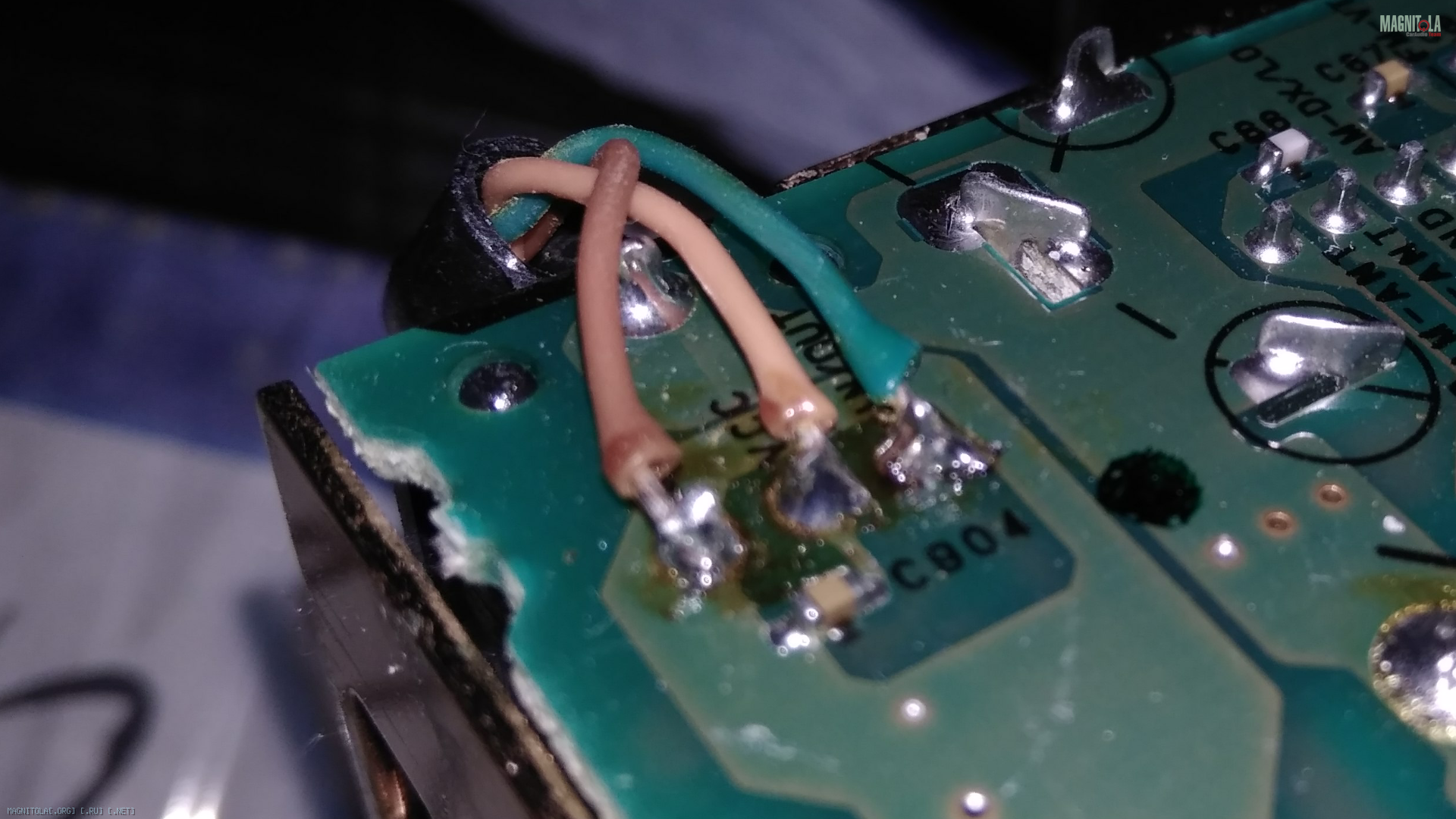

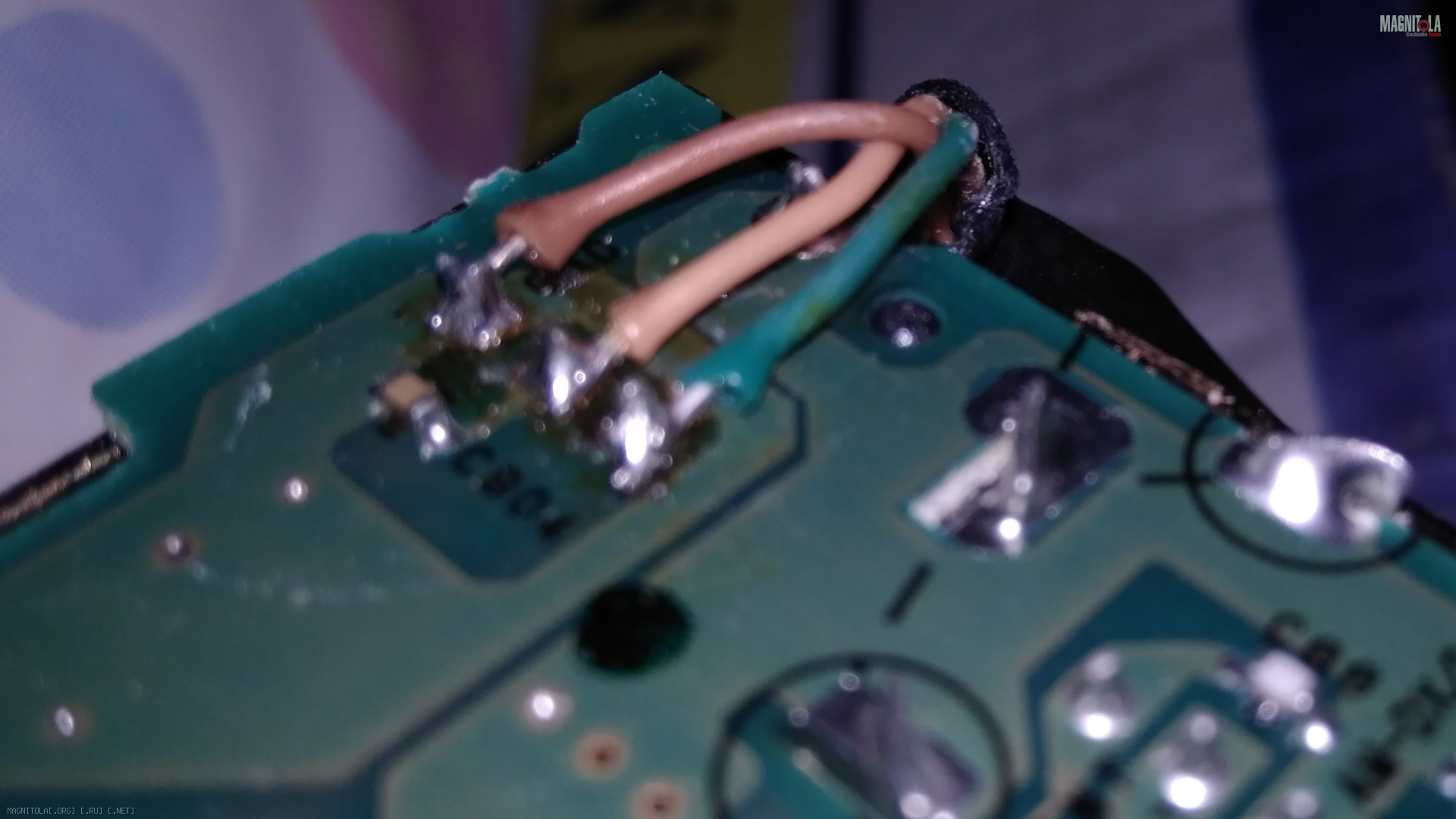

Вложение 1131592 Вложение 1131594
Три. И все три подписаны:)
На фото уже готовая Клара Арсена:) кондерчик припаян между ног тослинк разъёма.
Re: clarion hx-d2 (Clarion DRZ-9255) советы, вопросы.
А, всё, понял, о чём ты. Четвёртая - корпус разъёма, её видно на первом фото под проводами в месте, где они начинают заплетаться в косичку и уходить в термуху:), у самого края платы. Забей на неё:)
