Clarion DRX960RZ хочу привязать оптику

Доброе время суток уважаемые форумчане!
Есть данный аппарат http://www.avtozvuk.com/az/2001/12/p66-76clar.htm к которому я хочу привязать вот сей данный агрегат http://www.aliexpress.com/item/-/1964143922.html чтоб с дисочками не возиться и так пришел в машинку, блютуз включил и слушай любимую музычку.
В чем именно возник вопрос у данного передатчика два цифровых выхода: Toslink, RCA(Coaxial) и аналоговый. Как известно у него есть цифровой вход, но своего корявого формата AT&T(что все же считаю минус т.к. не распространен). Вчера разобрал магнитолу и добрался до распайки цифрового входа, там три пина http://magnitola.org/clarion/64318-usb-cenet.html как в данном примере, но без надписей и т.д. Сегодня ковырялся в сервис мануале изучал микросхемы и вот что нашел

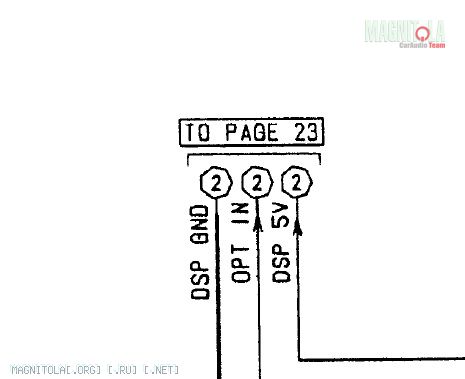

Вложение 610950
как видно из рисунка, это то что нужно. И вот к самому вопросу, каким кабелем или каким образом можно связать ГУ и блютусину.
Поиски в интернете не сильно дали пользы, хочется отделаться простым решением без крупной пайки. Потому как с данным делом не дружу, но хочется понять и реализовать. Можно использовать или RCA или Toslink разьемы, так сказать выбор есть. Какой тот самый провод использовать с тремя жилами подскажите дорогие форумчане.
Еще почитал, что цифровой вход не включится без обманки, можно ли как в 9255 просто замкнуть контакты(пины) чтоб типа у него есть чейнджер?
Заранее спасибо за ответ и жду его с нетерпением!

Наверное, проще всего припаять оптический приемник к магнитоле и подключать обычным оптическим кабелем toslink. Можно обойтись и без оптики. Тогда надо применить одну из простых схем

После прочтения съесть!

http://www.hardwarebook.info/S/PDIF_input

Что касается управления входом, скорее всего простого решения нет. Самое примитивное и надежное, но громоздкое решение - это подключить чейнджер, вставить в него диск с одним длинным треком и включить воспроизведение. А коробочку при этом подключить по цифре. Голова увидит цифру и станет ее воспроизводить.

спасибо за ответ!

Цитата:

---

Сообщение от Yrust

Наверное, проще всего припаять оптический приемник к магнитоле и подключать обычным оптическим кабелем toslink

---

т.е. можно просто на эти три коннектора припаять toslink и она будет работать.
мне сегодня ответил парниша со штатов, там у них есть такая приблуда http://www.ebay.com/itm/Clarion-iPHO...48274338&rt=nc кто-нибудь с ней работал? и еще к ней подключить вот такую блютусину http://www.ebay.com/itm/Black-Wirele...item51ad5e7240
данную блютусину видел в работе и слушал как она работает на стандартных динамиках audi a4 2007 года, искажений не замечено, на стандартной голове дружит хорошо, в машине так же стоял виртуальный ченджер, прошлый хозяин просто слушал айпод, а нынешний поставил блютусину и как я понял она гонит цифру.
просто если виртуальный ченджер и данный блютус, то по цене будет почти так же, да и паять ничего не нужно будет и управление на ГУ сохраняется. До этого юторном пользовался, когда стандартная голова на мерсе стояла.
Как думаете?

Да, тослинк и блокировочный конденсатор на питание. Это лично проверил на TORX178B и оптическом кабеле 6 метров с кларой DRX9255

После прочтения съесть!

http://www.ebay.com/itm/251006649331...%3AMEBIDX%3AIT

Я так понял, голубая приблуда имеет интерфейс айфона и будет подключаться через кларионовский интерфейсный модуль? Но он-то к кларе через аналог подключается => вся затея теряет смысл. Или я что-то упустил?

Цитата:

---

Сообщение от Yrust

Да, тослинк и блокировочный конденсатор на питание.

---

про то куда toslink припаять вроде понятно, а вот конденсатор на питание, куда его нужно припаять, я вот с этим буксую(

Вложение 611426 вот сервис мануал, если нетрудно, можешь посметреть, как на нем произвести замыкание питания?

за ссылку на трансимер спасибо, нужно будет заказать)

Цитата:

---

Сообщение от Yrust

Я так понял, голубая приблуда имеет интерфейс айфона и будет подключаться через кларионовский интерфейсный модуль? Но он-то к кларе через аналог подключается => вся затея теряет смысл. Или я что-то упустил?

---

да, тут в нем что то цифрой реально не пахнет, полазил в инете, он обычный преобразователь, того качества что может дать клара и не будет ощущаться.

Yrust спасибо, что делешься советами по данному вопросу, надеюсь данную тему добьем до конца и результат будет радовать душу))

Получается, первый вариант пока отрабатываем.
Вот даташит на приемник, там есть и типовая схема включения. Даже еще и дроссель поставить рекомендуется.
Вложение 611428

Цитата:

---

Сообщение от Yrust

Получается, первый вариант пока отрабатываем.

---

ага его, он самый качественный должен получиться

Цитата:

---

Сообщение от Yrust

Даже еще и дроссель поставить рекомендуется.

---

сорри, не силен, а что за дроссель, можешь подсказать, если не затруднит?

вот смотри у него в схеме написано, что один пин output, я так понимаю между ними есть различие которые приемники и раздающие или я заблуждаюсь?

Дроссель - это катушка индуктивности. Для подавления помех здесь используется. Купить можно в радиомагазине. Можно и без него обойтись, только конденсатор оставить.

Ну это естественно. Вход у него оптический, а выход - электрический.

Цитата:

---

Сообщение от Yrust

Дроссель - это катушка индуктивности

---

теперь понятно, тогда лучше с ней, потому что для себя делается.

Цитата:

---

Сообщение от Yrust

Ну это естественно. Вход у него оптический, а выход - электрический.

---

значит, ту модель трансимера которую ты мне скидывал, подойдет?

Схему еще не смотрел?
