Clarion DRX9255EXL

стану ка я резидентом данной темы пожалуй! и первый мой вопрос будет вот с чем связан:

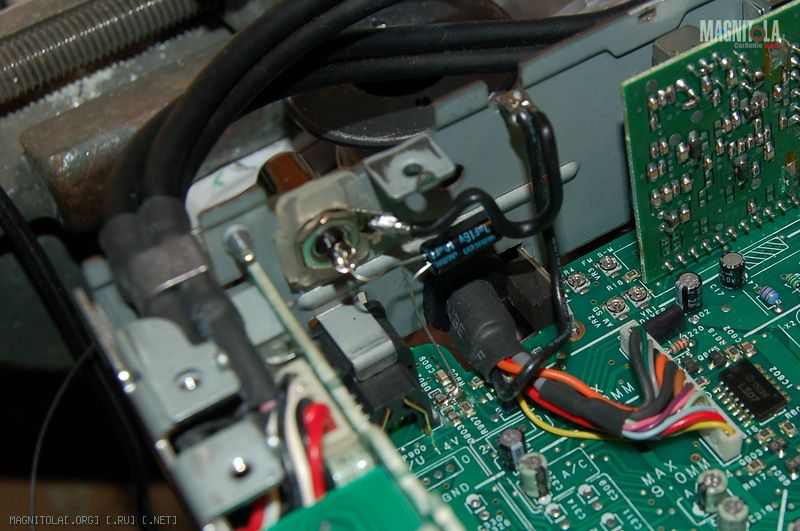

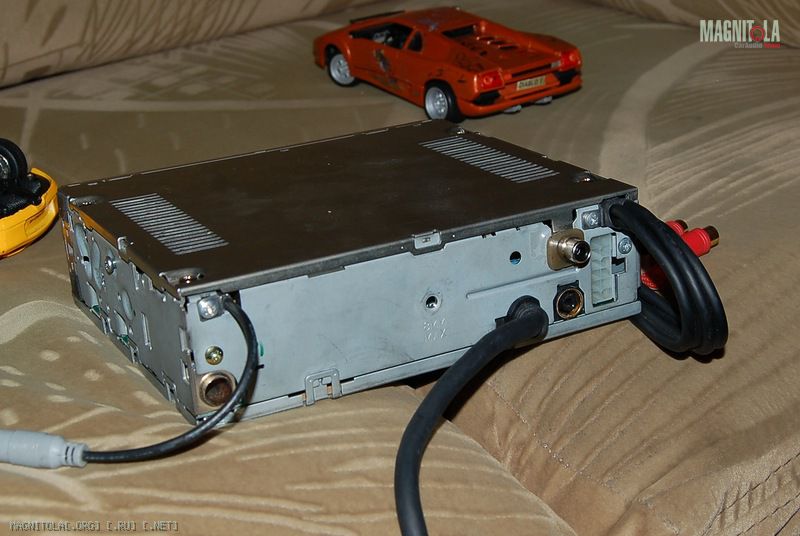

Наткнулся на интересную доработку по выпайке коаксиального spdifа:
http://forums.drom.ru/car-audio-proj...post1129633374
Вложение 325310Вложение 325312
Т.е. КАК Я ПОНЯЛ, этот вход явился коаксиальным дублёром уже имеющемуся оптическому входу. а сигнал на выходе будет суммирующим с этих входов? иными словами как воспроизводить попеременно сигнал то с чейнджера, то со скажем плеера?

Или если это всё фуфло, как еще реализовать аукс при условии наличия чейнджера? ведь если я правильно понимаю, то АУКС можно выпаять из аналоговой шины, НО! ведь при наличии сигнала через оптику будет воспроизводиться именно он, а при паузе либо отсутствии диска включается MUTE как на аналог, так и на SPDIF?

Цитата:

---

Сообщение от Vladimir

Quattro,
Реально, попутал ты...
Синий с белой полоской - ремоут, чиста синий - активная антенна.

---

Господа, хотелось бы спросить о каких ремотах на антенну вы вообще говорили?! Реально по схеме таковой не предусмотрен. Есть лишь один ремот - синий с полоской! Хотя у меня в разъеме есть еще и просто синий (H на схеме), но назначение его остаётся списывать на типовой разъем для других магнитол, ибо он в DRX не используется:
Вложение 326872

Добрый день! Досталось как то мне 9255 с твиком. Недавно подпалил его +12в. на землю рца. Почистил остался только F-R в замыкании где то. По идеи же не чего страшного произойти не должно было! Просто подгорела дорога, для операционников разве перекос? Я их не проверял выпаял на время пока ищю место поломки.
П.с. у меня несколько вопросов. Есть подозрение что у меня не убран баланс на ГУ т.к. он на половину работает. Признаки его удаления, перевычки в каких места? И хотелось бы поподробнее про 2604 комментарий (они стоят) я собираюсь слушать дома на шириках самую мягкую музыку хотелось бы максимально теплое звучание, эффект винила.

"Тот который"- не оптический (он и есть коаксиал/диджитал), сигнал ... куда подадите тот соответственно и будет восприниматься. Реализовать очень просто - Японцы это все предусмотрели. Если сильный интерес могу порыть по каталогам марки разветвителей (существует управленчиский - на 2 устройства и на 10, "оптический" - коаксиальный на 10 устройств)
ПС http://injapan.ru/auction/u43465468.html - управление на два устройства.

привет. подскажите как должна реагировать магнитола при подключении по оптике чейнджера? никаких щелчков неслышно, звук просто на секунду пропадает потом опять появляется. так и должно быть?

Цитата:

---

Сообщение от helicopter

привет. подскажите как должна реагировать магнитола при подключении по оптике чейнджера? никаких щелчков неслышно, звук просто на секунду пропадает потом опять появляется. так и должно быть?

---

Щелчок слабый должен быть внутри магнитолы - релюшка переключается. И звук должен пропасть ненадолго и снова появиться. Так что скорее всего работает правильно.

Включается и все.

Цитата:

---

Сообщение от Андреичъ

Т.е. КАК Я ПОНЯЛ, этот вход явился коаксиальным дублёром уже имеющемуся оптическому входу. а сигнал на выходе будет суммирующим с этих входов? иными словами как воспроизводить попеременно сигнал то с чейнджера, то со скажем плеера?

Или если это всё фуфло, как еще реализовать аукс при условии наличия чейнджера? ведь если я правильно понимаю, то АУКС можно выпаять из аналоговой шины, НО! ведь при наличии сигнала через оптику будет воспроизводиться именно он, а при паузе либо отсутствии диска включается MUTE как на аналог, так и на SPDIF?

---

AUX коаксиальный в магнитоле и так есть, работает независимо от чейнджера. Другое дело коаксиальный SPDIF вход. Если его припаять как на картинке, чейнджер скорее всего работать по цифре перестанет, так как там выпаивается R906 при этом.
Вложение 563204

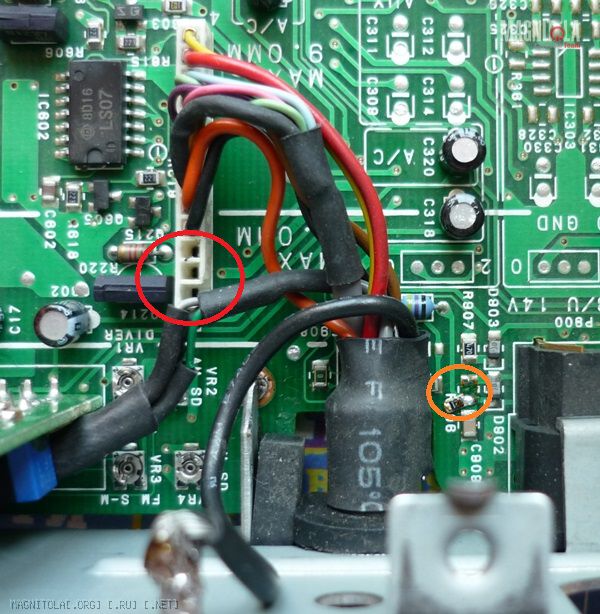

На картинке контакты AUX на плате (у меня выпаян) и перепаянный R906

Цитата:

---

Сообщение от Андреичъ

Господа, хотелось бы спросить о каких ремотах на антенну вы вообще говорили?! Реально по схеме таковой не предусмотрен. Есть лишь один ремот - синий с полоской! Хотя у меня в разъеме есть еще и просто синий (H на схеме), но назначение его остаётся списывать на типовой разъем для других магнитол, ибо он в DRX не используется:
Вложение 326872

---

Это drx9255 разъем? у меня просто вообще нет К, F и еще одного (не помню какого), и один оранжевый с полоской обрезан в никуда, но все прекрасно работает.

Долго работала у меня Клара в паре с чейнджером, подключенным по оптике, хоть такая связка меня и не вполне устраивала. Но вот почему-то внезапно умер соединительный кабель. Погоревал я, да и запилил USB - SPDIF преобразователь:

Вложение 1331395Вложение 1331397Вложение 1331399

Работает с любым андроид-устройством, которое поддерживает USB Host (OTG). К Кларе подключается по оптике или коаксиалу. Кнопки - управление треками (плей/стоп, предыдущий/следующий). Переваривает все форматы: MP3, WAV, FLAC...
