Распиновка разъемов RCA на 785

Помогите найти инструкцию для Клары DXZ758

Может 785 ? Качай любую из 775,778,788. Они одинаковые

на миниатюре в первом посте по линейникам понятно.
а вот 4 выхода, обозначенные как "IN" - это красные провода с двумя RCAшками.
это вроде как "AUX"
но на миниатюре "AUX" показан как 2 выхода.
на родном разъёме это один толстый чёрный провод - что это тогда?

помогите разобраться для общего развития.

толстый черный это вроде для проводного пульта

я так и думал.

значит красные - это AUX
чёрный (одиночный) - ПДУ

думаю автор будет не против, если я от себя немного добавлю.

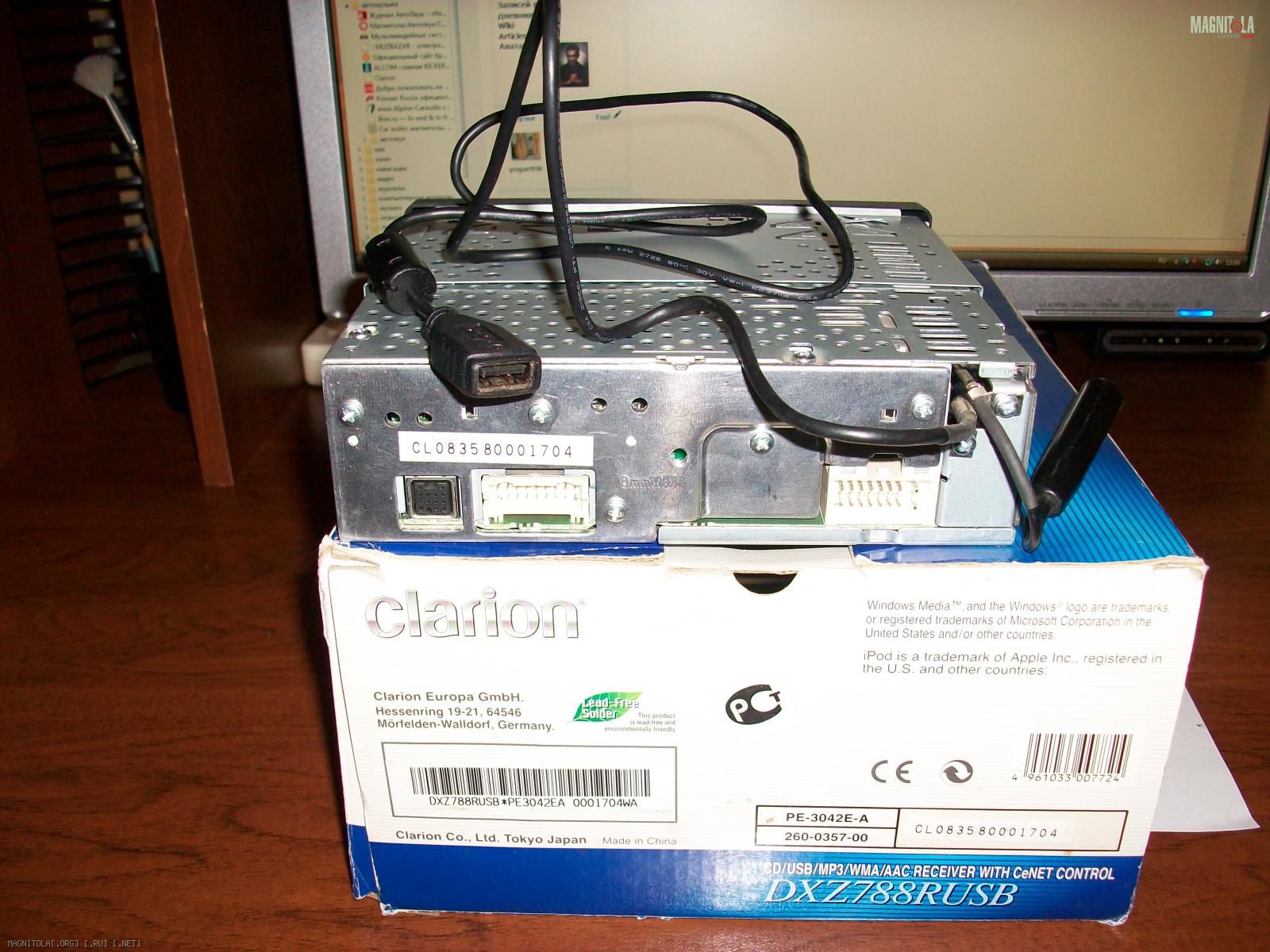

если смотреть на разъём с этого ракурса


или с этого



то мы видим 2 ряда штырьков по 9 штук в каждом
верхний ряд будет первым, ну и считать будем слева направо.

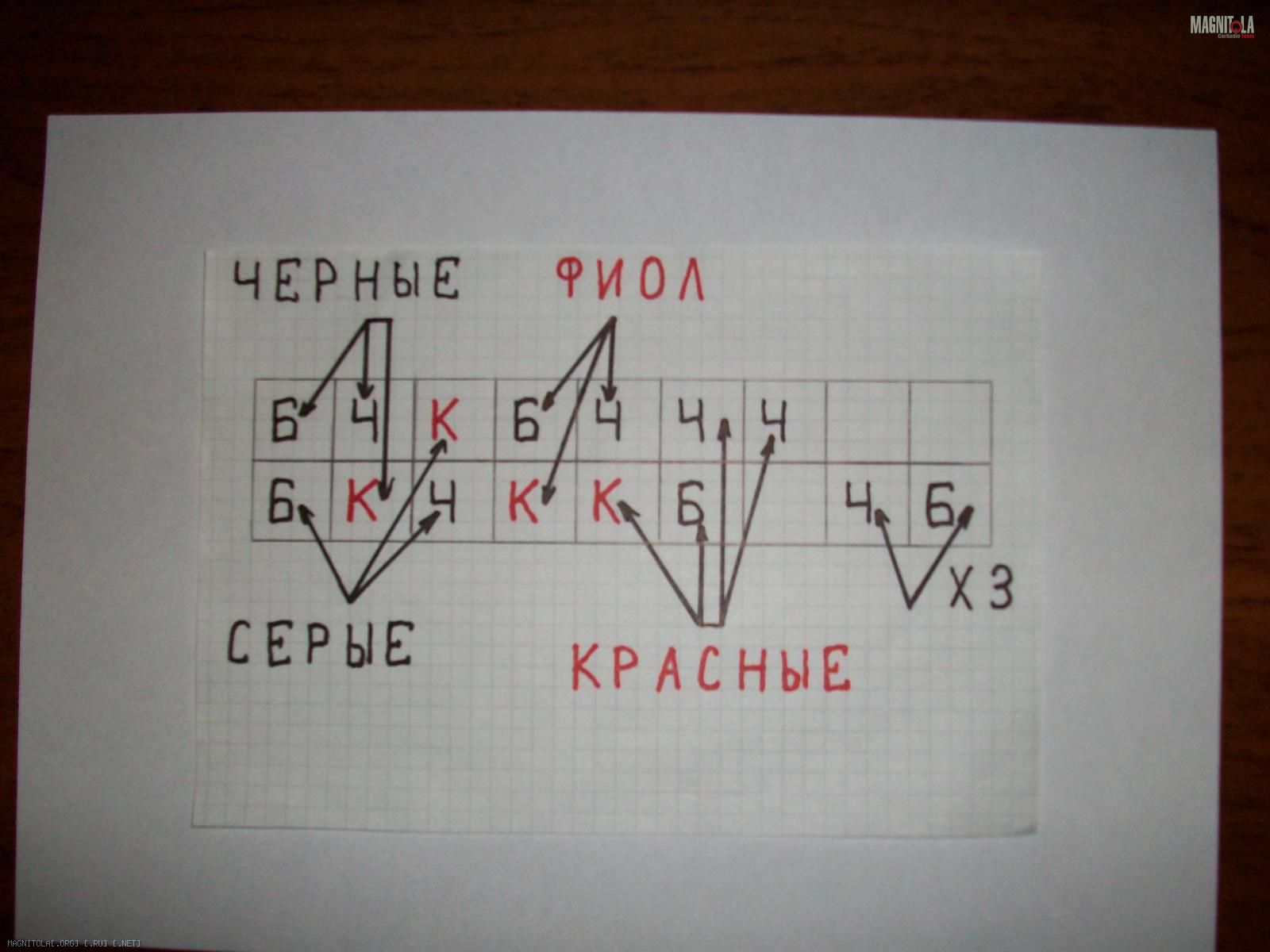

исходя из этого получаем следующее


Х.З. это чёрный (одиночный) - ПДУ

в вордовском файле
распиновка разъёма линейников на 778 .doc

100% точности не даю, т.к. сам не пробовал, но сравнивал с оригинальным разъёмом линейников - вроде все правильно
если не правильно, то меня наверно похоронят
ну и поправьте, если что не так.

и вопрос к автору темы - такой разъём точно подходит? http://www.chipdip.ru/product/bld-18.aspx
сами пробовали?

спасиба,тоже оборвалась пара проводков
реально тонюсенькие
надо было б хотя бы 16 Ga )

Сообщение от gaigin

надо было б хотя бы 16 Ga )

КГ-50

представил размеры 16-пинового разъема с такими проводками
как раз на весь зад магнитолы

Сообщение от Саломон

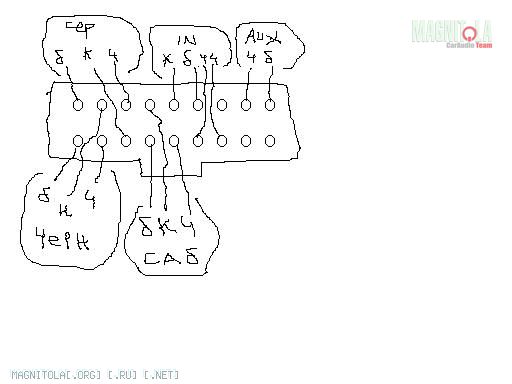

Выкладываю распиновку этой фишки, может пригодится кому...

А на 778-ом такая же распиновка?
