Когда несколько раз вытаскивал магнитолу из машины обрывал проводки, идущие от фишки к рса шнуркам! Уж очень хлипко там все сделано! Приходилось несколько раз перепаявать. Выкладываю распиновку этой фишки, может пригодится кому...
Вид для печати
Когда несколько раз вытаскивал магнитолу из машины обрывал проводки, идущие от фишки к рса шнуркам! Уж очень хлипко там все сделано! Приходилось несколько раз перепаявать. Выкладываю распиновку этой фишки, может пригодится кому...
Красиво получилось! :laugh2: :good2:
Но очень полезно! Когда у себя ставил, перетыкал и т.д. всё время опасался за эти фишку...
и подскажите ещё по проводам питания(схему), а то достался 775 из него выходит куча проводов, а куда подключать не знаю.
спасибо, но там нет схемы на VRX775RUSB или VRX785RUSBЦитата:
Сообщение от slonique
А тут в теме про VRX никто ничего и не говорил... ибо DXZ785...Цитата:
Сообщение от x-fi
Создайте отдельную тему.
извиняюсь опечатка, мне как раз DXZ и нуженЦитата:
Сообщение от Diamond-Forkis
Тогда вот темка http://magnitola.org/car-audio-vopro...dxz758usb.htmlЦитата:
Сообщение от x-fi
Кажись были еще темы... но надо рыть поиском...
Удачи! :)
А на схеме красн провод - плюс, черн. - минус, а белый экран?
И подскажите что делать, если у меня нет вообще этого штейкера?
В личку можешь не писать, я понял, о чем ты! Посмотрю отпишусь!
Покупаете разъемЦитата:
Сообщение от an2an
http://www.chipdip.ru/product/bld-18.aspx
Рса" шки мамы и микрофонник
и подключаете по схеме выше!
---------- Post added 03.09.2010 at 12:33 ----------
Непомню, там один общий минус для пары, а остальные плюсы левый\правый канал
---------- Post added 03.09.2010 at 12:40 ----------
кажется красный\белый-правый\левый канал(центр рса) черный-общий минус для пары(корпус рса)
Помогите найти инструкцию для Клары DXZ758
Может 785 ? Качай любую из 775,778,788. Они одинаковые
на миниатюре в первом посте по линейникам понятно.
а вот 4 выхода, обозначенные как "IN" - это красные провода с двумя RCAшками.
это вроде как "AUX"
но на миниатюре "AUX" показан как 2 выхода.
на родном разъёме это один толстый чёрный провод - что это тогда?
помогите разобраться для общего развития.
Вложение 99820
толстый черный это вроде для проводного пульта
я так и думал.
значит красные - это AUX
чёрный (одиночный) - ПДУ
думаю автор будет не против, если я от себя немного добавлю.
если смотреть на разъём с этого ракурса
Вложение 99900
или с этого
Вложение 99906

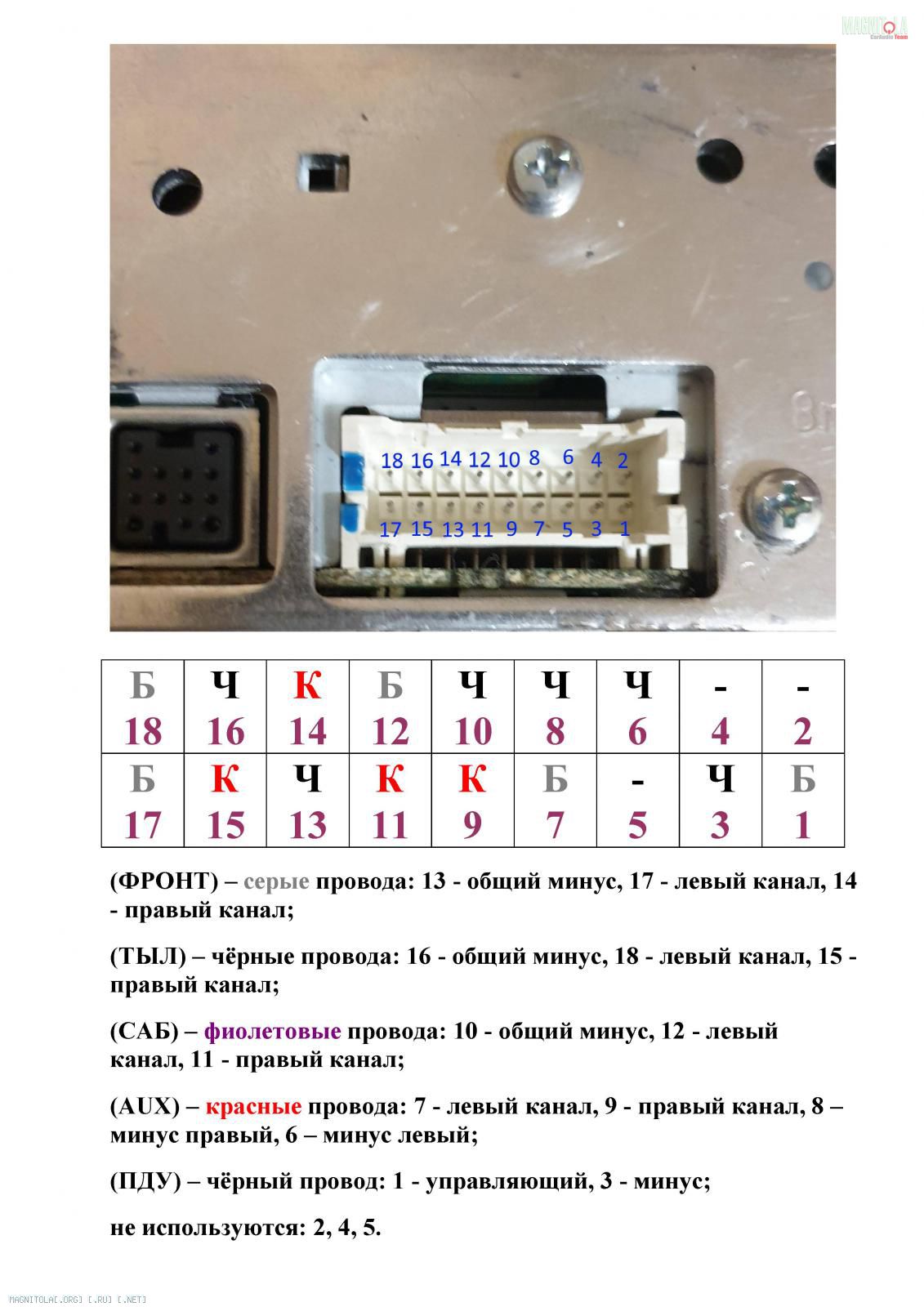

то мы видим 2 ряда штырьков по 9 штук в каждом
верхний ряд будет первым, ну и считать будем слева направо.
исходя из этого получаем следующее
Вложение 99901
Х.З. это чёрный (одиночный) - ПДУ :laugh1:
в вордовском файле
Вложение 99902
100% точности не даю, т.к. сам не пробовал, но сравнивал с оригинальным разъёмом линейников - вроде все правильно :blush2:
если не правильно, то меня наверно похоронят :laugh1:
ну и поправьте, если что не так.
и вопрос к автору темы - такой разъём точно подходит? http://www.chipdip.ru/product/bld-18.aspx
сами пробовали?http://magnitola.org/images/misc/pencil.png
спасиба,тоже оборвалась пара проводков :(
реально тонюсенькие
надо было б хотя бы 16 Ga ))))
КГ-50 :blush2:Цитата:
Сообщение от gaigin
представил размеры 16-пинового разъема с такими проводками)))
как раз на весь зад магнитолы :D
А на 778-ом такая же распиновка?Цитата:
Сообщение от Саломон
так точноЦитата:
Сообщение от root_32
мужики, а саму колодку разъема или хотя бы фигни,к которым сами провода подключаются, можно купить,заказать? и как они правильно называются? =)
сегодня вытаскивал магнитолу и один уже паяный провод все-таки оборвал, хотя вытаскивал аккуратно
похожа,только на разъеме от магнитолы написано HJST 18 и контакты поменьше...
завтра пойду в местный магазин радиотоваров, буду искать-подбирать
разъём редкий, можешь и не найти.
я так и не попробовал, подходит он или нет.
отпишись потом что и как.
ага, отпишусь =)
надеюсь найду какой-нибудь вариант. а то придется разбирать магнитолу и подпаиваться внутри, а наружу вывести новый разъем. только так делать не очень хочется :-(
да в Москву в ЧИП и ДИП смотаешься и купишь, делов то :laugh2:Цитата:
Сообщение от gaigin
объездил магазины электро- и радио- товаров, а также автоаудио магазины, ничего не нашел...
попробую все-таки подпаяться к оборванным проводам, лезть в магнитолу не очень хочется :(
я же говорил - в Москву :declare:
---------- Сообщение добавлено 16.06.2011 в 16:15 ----------
если так, то разъёмов не надо, просто линейники вывести.Цитата:
Сообщение от gaigin
ну да) у меня на пионере так и висели неразъемные
---------- Сообщение добавлено 17.06.2011 в 00:30 ----------
короче припаял кое-как оборванные проводки (оборвались очень близко к колодке). звук есть и это радует, а то один день без музыки - это испытание :D
сейчас ищу возможность привезти гнездо RLD-18 без поездки в Москоу =)
отпишусь как что будет известно
BLD-18 отлично подходит. Только без защелко легко вылетает, надо закреплять чем ни будь. Можно купить BLD-20 и более пин, отрезать лишнее. Брать лучше сразу несколько шт., так как с 1-го раза может не получиться.
у BLD-20 есть защелка, да?
шаг контактов также 2.54 мм?
шаг одинаковый. защелок на них нет. Когда себе делал, приклеивал.
да, лучше перебздеть :laugh2:Цитата:
Сообщение от an2an
подскажите очень нужно!!!!! схема подключения на кларион dxz 578rusb такая же????
---------- Сообщение добавлено 23.02.2012 в 21:37 ----------
подскажите очень нужно!!!!! схема подключения на кларион dxz 578rusb такая же????Цитата:
Сообщение от Vinc
---------- Сообщение добавлено 23.02.2012 в 21:41 ----------
подскажите очень нужно!!!!! схема подключения на кларион dxz 578rusb такая же????подскажите очень нужно!!!!! схема подключения на кларион dxz 578rusb такая же????Цитата:
Сообщение от Vinc
http://www.athifi.ru/service Здесь можно купить этот хвостик
Здраствуйте.
Вопрос у меня не про RCA, но я думаю, что тему не изгажу, сели спрошу здесь.
Вобщем, имеется у меня трансформатор который может выдавать 12 Вольт постоянки.
Хочу подключить, через него, на стенд Кларион 788.
Вижу, что подключить напряжение можно только через бананы.
А теперь внемательно, проконтролируйте пожалуйста, не ошибаюсь ли я:
Банан с жёлтым проводом - на "+"
Банан с коричневым проводом - на "-"
Банан с проводом голубого цвета с белой полосой - на реомут усилителя.
Какие нужны конекторы для подключения к банану?
Есть полное название этой колодки?
Мне оно нужно для поиска. Я нигде его не могу найти.
У колодки частая болезнь - деревенеет и лопается изоляция, возле колодки, штекера антены.
Попал сюда почти случайно. Не помню просто по цветам выходов кто-что, и в рисунке увидел ошибки..Цитата:
Сообщение от Саломон
По проводам и АУХ это не аукс,а выход на управления руля.
И если это распиновка разьема который на проводах, то вообще все перевернуто.
Вложение 1351365
Вот это схема распайки разъёма линейных выводов.
