нечитаемая м\с в calcell cmp-2022
прошу помощи.....calcell cmp-2022 ver1i10, сгорела микросхема(8ног) на "выстрел", название не прочитать, у мафуна не работает сд и флешки, фм и дисплеи исправно работают.......чем заменить или подскажите название оригинальнои м\с...... заранее благодарен...
Re: нечитаемая м\с в calcell cmp-2022
T80-75HCP,если она стоит на плате привода(подробнее писать надо № позиции).
Re: нечитаемая м\с в calcell cmp-2022
кое-как прочитал ".....DCS ...." или типа того....установлена на обратнои, тыльнои стороне основнои платы, слева.....блин, как фото выложить?
Re: нечитаемая м\с в calcell cmp-2022
Цитата:
Сообщение от
олег1401 как фото выложить?
Если есть фото в компьютере,когда печатается сообщение,справа в строке есть символы(третий справа-"Вставить изображение",когда мышкой на этот квадратик навести),далее загружаешь файл из компа и все получится-подсказки не дадут запутаться.,
Re: нечитаемая м\с в calcell cmp-2022
Скорее всего:"AP 1538; =18V,3A,300kHz=" преобразует 12В в 5В,выход проверить обязательно на КЗ-просто так не вылетает и не вздувается.

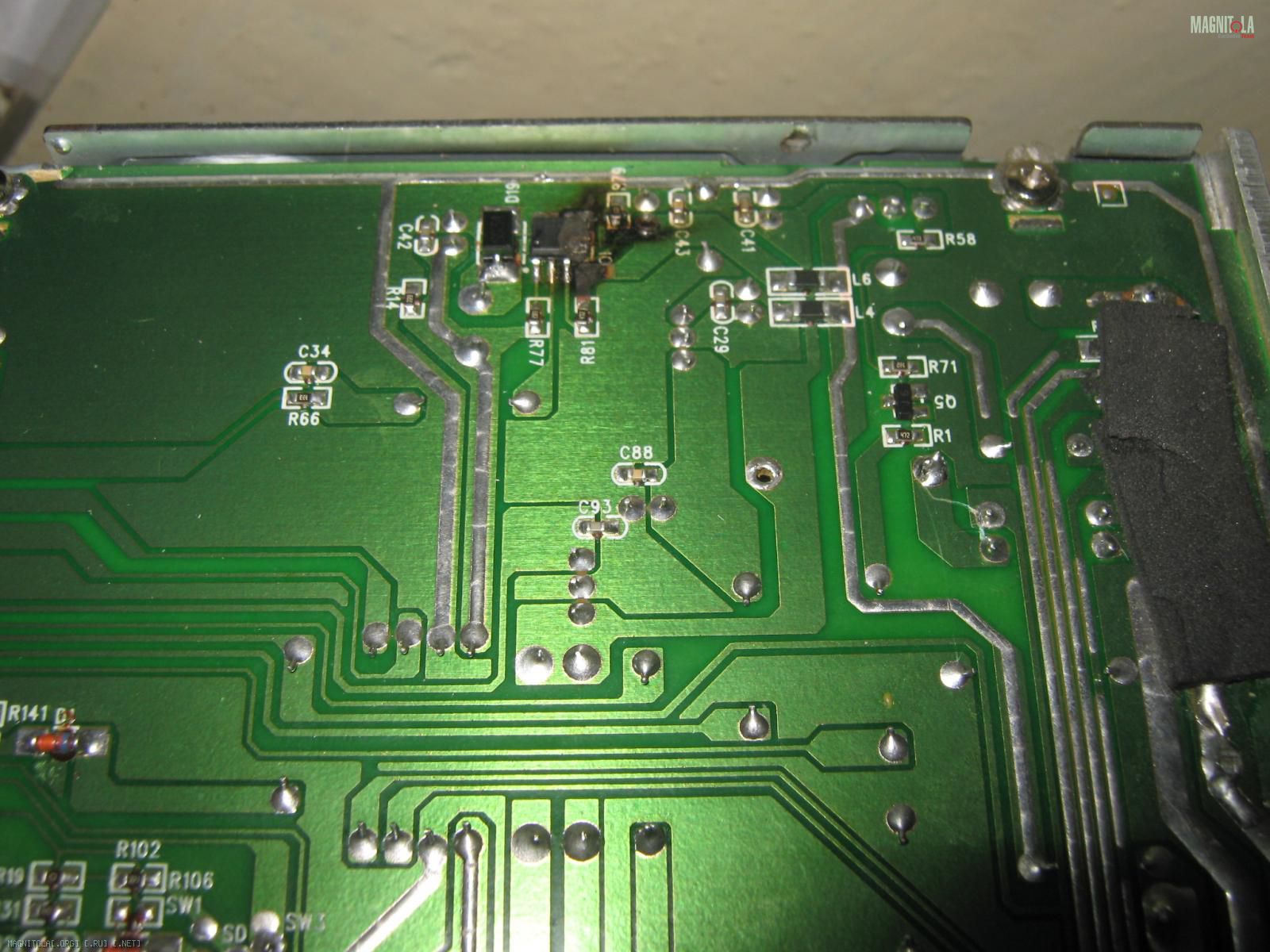

Вложений: 2
Re: нечитаемая м\с в calcell cmp-2022
Re: нечитаемая м\с в calcell cmp-2022
спасибо....завтра(маифун на работе) от внешнего источника попробую запитать....КЗ проверю обязат-но....и если нетрудно.... а чем заменить? и можно ли КРЕНкои? я так понял это стаб. напр-я для сд- и флешки, и если запитать от внешнего , то получится?..... при остальных н.у.......
Re: нечитаемая м\с в calcell cmp-2022
Цитата:
Сообщение от
олег1401 спасибо....завтра(маифун на работе) от внешнего источника попробую запитать....КЗ проверю обязат-но....и если нетрудно.... а чем заменить? и можно ли КРЕНкои? я так понял это стаб. напр-я для сд- и флешки, и если запитать от внешнего , то получится?..... при остальных н.у.......
Посмотреть даташит на нее,как ноги задействованы в схеме-подачу внешней напруги лучше не делать-может завязана с процем и если нет определенного уровня проц может и не включиться.Лучше ставить что положено и не испытывать судьбу-иначе можно спалить все остальное-если сделали так значит это нужно не просто так.
Re: нечитаемая м\с в calcell cmp-2022
Собери на ар1507-50 на отдельной платке,схема очень простая.кренки не пойдут по току не потянут,подай пять вольт 3а от внешнег источника, обычно одной микросхемой дело не ограничивается, в лучшем случае слёт мозгов в худшем замыкание сервопроца.
