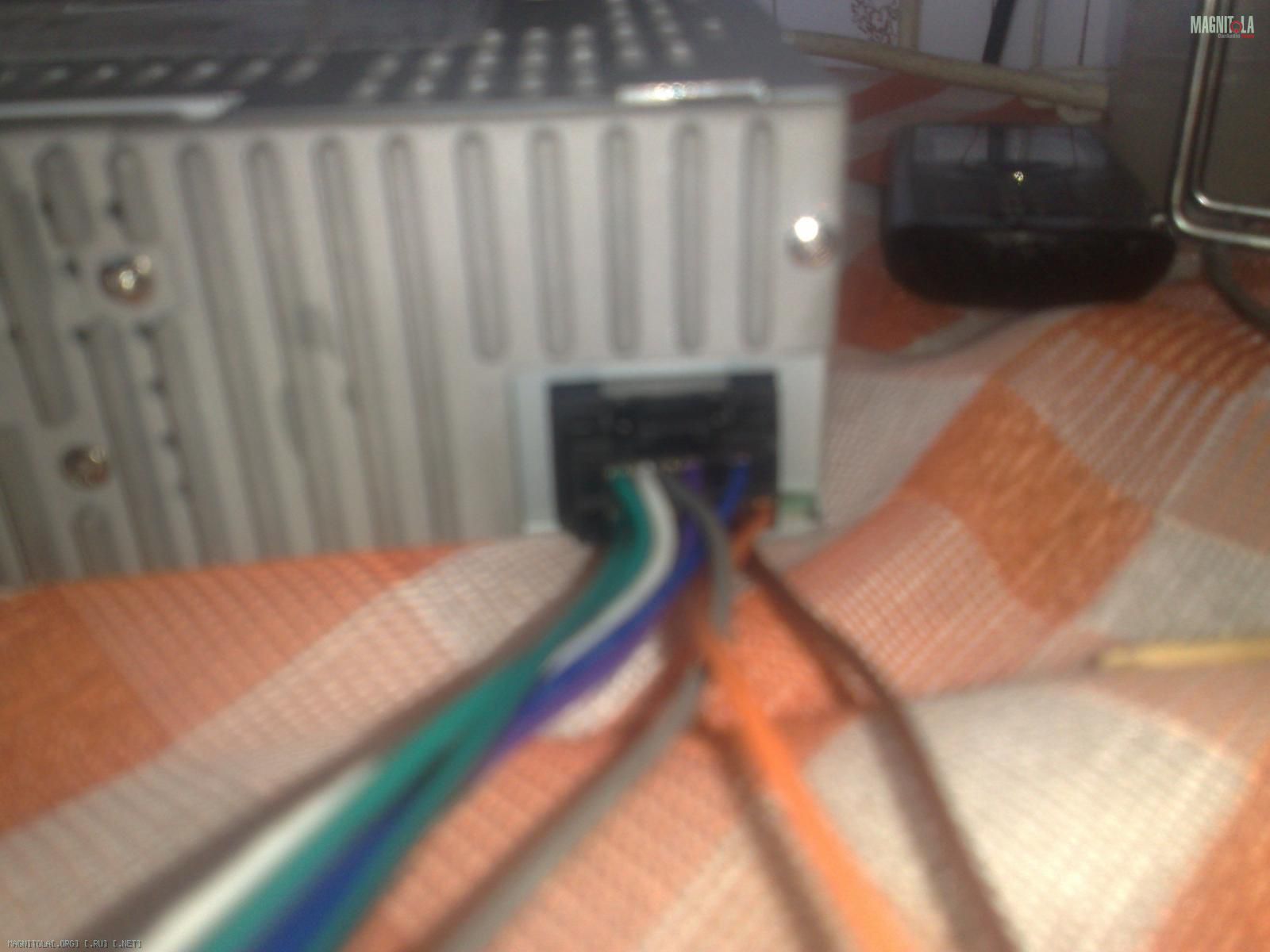

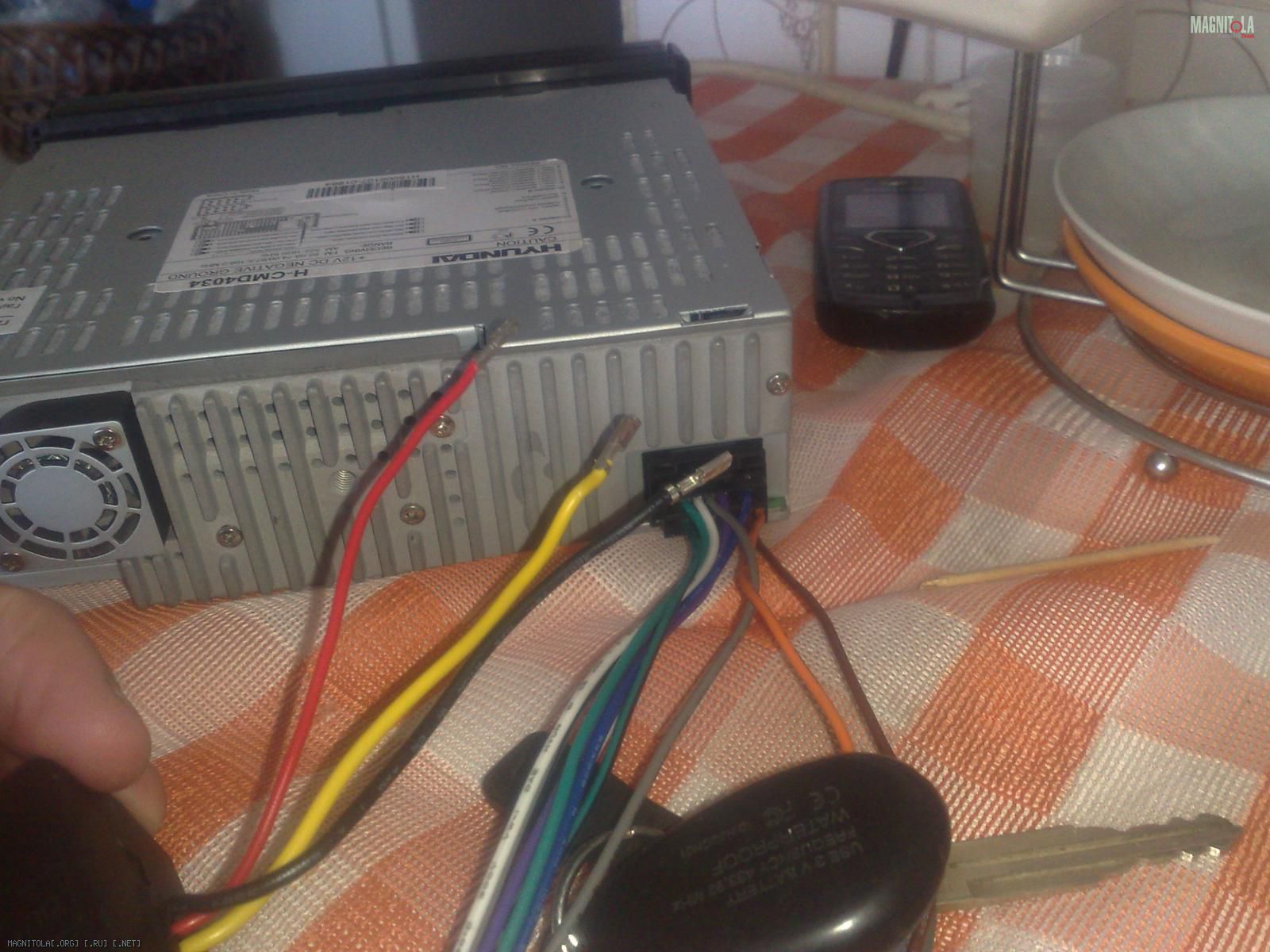

Вложение 385978Вложение 385980Надеюсь поможете!
Вынимал магнитолу и нечаянно повыдергивал провода из фишек из самой магнитолы.И куда теперь их вставлять не знаю.Боюсь перепутать.Вылетели главные провода на питание.Красный,черный и желтый.Может у кого есть схема или фото как они были.
Заранее благодарен
Если есть возможность,пришлите фото самого разъема в разных ракурсах,не совсем понятна видимость контактов.,
Ели перепутаете сгорит предохранитель, не простой вопрос,плюсы скорее всего рядом один над другим, минус отдельно. Как бы не пришлось ГУ вскрывать.

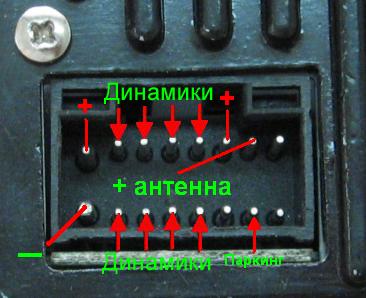

от cmd4007Вложение 386496 думаю одно и тоже...
Если это с официалки +1(иногда есть различия по АСС,постоянства нет).,Цитата:
Сообщение от Winni
Главное с массой угадать, а плюсы можно потом местами поменять(если настройки будут сбиватся при выключении зажигания).Цитата:
Сообщение от gena60
Крайние левые в два раза больше диаметром, чем остальные - это и есть питание(+;-). Даже пины от разъёма в другое место не воткнуть они больше остальных.
Это понятно,но АСС на место воткнуть правильно по схеме,а если он разнится-ИП не всегда есть с защитой и дел можно натворить не мало если от АКБ подключить(почему и сказал:"Если это с официалки +1").,Цитата:
Сообщение от Winni
У китайцев вообще всё очень стрёмно:pardon:Цитата:
Сообщение от gena60
Думаю, что официального сайта с такими подробностями там даже нет, но есть точно такой же саундмакс)))
Это с монитора. Пускай автор отпишется, распиновка на 95% такая же.
Вот это я и имел ввиду в первую очередь.Цитата:
Сообщение от Winni
может и отличаться именно АСС(B UP и GND можно вызвонить),но последнее для определения надо разбирать для точности и определения его положения в фишке.,Цитата:
Сообщение от Winni
KareloF Может у кого есть схема или фото как они были.
Если еще не поздно:
Вложение 401022
Раздел "Доработка штатной косы" требует добавления контактов в ISO-разъем. Реально для Hyundai H-CMD4034 необходимо только два добавочного провода (отмечены красным).
Паркинг на паркинг,реверс на реверс-все понятно из схемы сразу и цвета хоть серобуромалиновые будут-главное сигнальные которые есть все подписаны(учесть паркинг можно сразу на массу законектить,чтобы всегда работало видео,а не от стояночного тормоза.А реверс это для камеры заднего вида на него от фонаря заднего хода +12В подается и включает мониторинг вне зависимости режима ГУ--тюнер,СД и т.д.--показывает камера заднего вида).,Цитата:
Сообщение от kargal
Парни, подскажите, как её подключать? для киа рио 2012. Возможно это без обрезки разъёмов, например через какой-нибудь хитрый переходник, на магнитоле куча RCA разъёмов?
Если киа риа нью тогда подходит переходник на исо от соляриса-там две фишки раздельно, -пришлите фото разъемов и цвета проводов на них для полной достоверности моего рассуждения (примерно понятная проблема и похоже нет таких разъемов,и посмотрите наличие колонок в передних дверях,задние можно не смотреть,их нет точно,как и проводов к ним).,Цитата:
Сообщение от NeoMan
спасибо за внимание к мой проблеме. такое фото подойдет ?
gena60, запрашивает фото разъёмов штатной проводки автомобиля, а не RCA в магнитоле. Их всё-равно подключать там не к чему!
Сделал фото разьемов. Кстати, по проводам можно сказать, есть ли задние клонки ? что то не смог подковырнуть решотку.Цитата:
Сообщение от Winni
Судя по конфигурации-это переходник от соляриса на исо подойдет,завтра сфоткаю его переходник и сразу понятно станет .,Цитата:
Сообщение от NeoMan
---------- Сообщение добавлено 25.07.2013 в 21:57 ----------
Фото сделал,но они не грузятся с моего аппарата,но все в один в один-остается выяснить наличие колонок тестером померить сопротивление на разъеме и станет ясно их наличие(второе фото справа на разъеме- расположение выводов колонок).,
Всё, запарился разбираться, сходил в установочный центр, установили, и подключили камеру заднего вида, за всё взяли 2500 р.
Спасибо,что написали исход решения вопроса.,Цитата:
Сообщение от NeoMan
Цитата:
Сообщение от kargal
Огромное спасибо!!!картинка очень полезная.тему можно закрывать.
Вы это можете сделать сами-в самом низу будет значок "закрыть тему",поставить галочку и отправить сообщение.,Цитата:
Огромное спасибо!!!картинка очень полезная.тему можно закрывать.
