Кто-нибудь может помочь с распиновкой Pioneer DEH-2020MP? В мануале с сайта производителя ничего нет. Разъём 16-пиновый, самого жгута с колодкой нет, хочу распаять.
Вид для печати
Кто-нибудь может помочь с распиновкой Pioneer DEH-2020MP? В мануале с сайта производителя ничего нет. Разъём 16-пиновый, самого жгута с колодкой нет, хочу распаять.
1.-FR +
2.-RR +
3.-FR -
4.-RR -
5.-FL +
6.-RL +
7.-FL -
8.-RL -
9.-TEl
10.-NC.
11.-B.REM
12.-NC.
13.-ANT
14.-ACC
15.-GND
16.-B.UP
Вот и вся распиновка.,Цитата:
Сообщение от kartofel

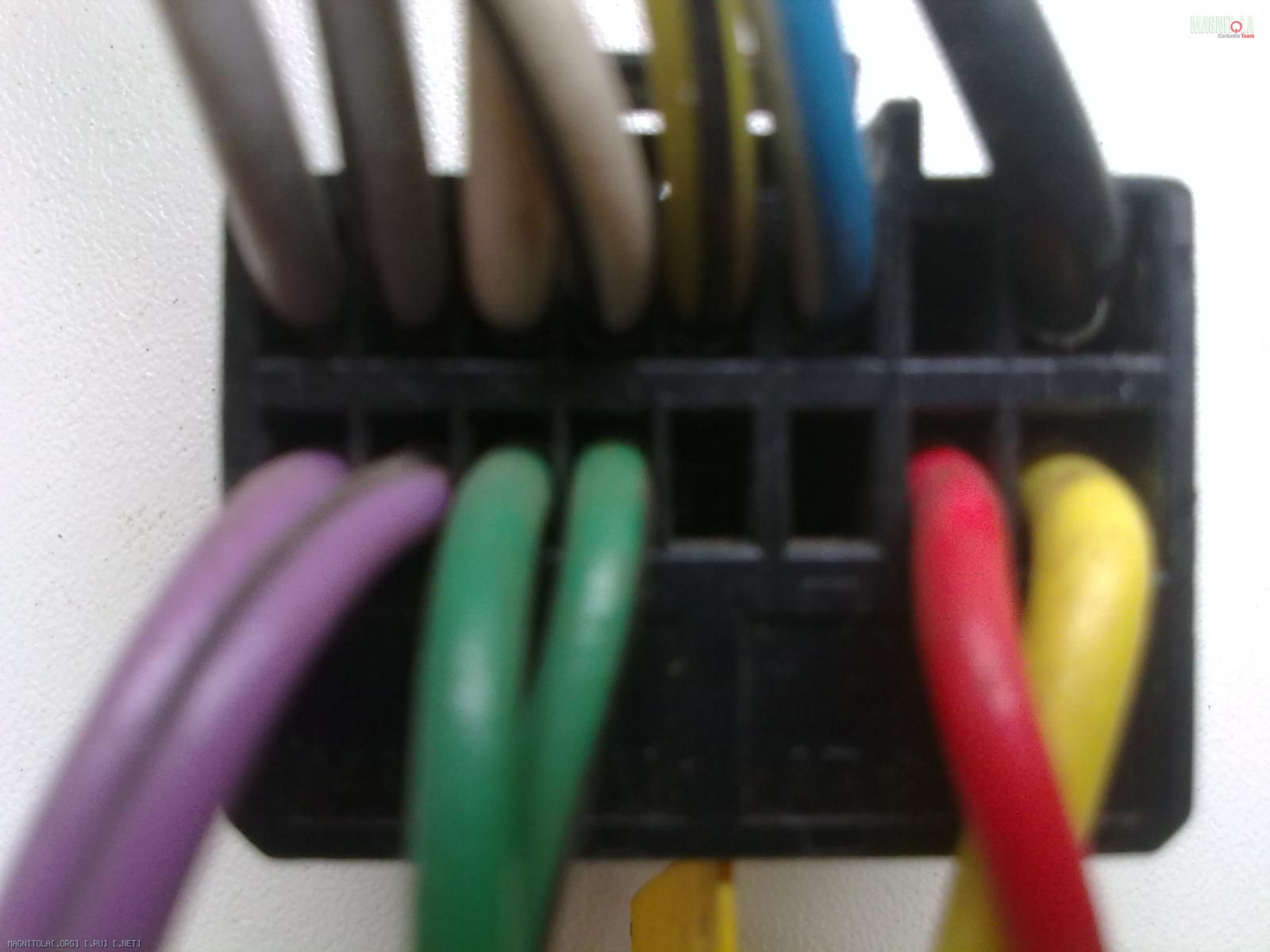

Да, как-то так...Вложение 394908
Посмотрел все правильно,цвета указаны,но на колонки выхода ГУ,не все видно и выше указанная распиновка подскажет.Спасибо!Автор надеюсь разберется.,Цитата:
Сообщение от Winni
