ПОМОГИТЕ с ремонтом eton 1200.1
Добрый день. Принесли в ремонт этого зверя с отгоревшым выводом катушки (по выходу на дин.) от платы. Запоял всё на место - ОГОНЬ ,работает ,качает . Отдал владельцам (сириез патсаны) подключали ,подключали,комутировали вобщем - нет звука говорят !! . Сняли верхнию крышку , полезли в плату и .... разломали переключатель MASTER\SLAVE и оторвали транзулю ..один единственный в предусилители под кодом : Q101 (только ножки торчат что за транзулю узнать проблематично .
Усилитель ВКЛЮЧАЕТСЯ ,инидкатор горит, потребление около 1А ,ничего не греется ,но звука нету, вобще нету ,тишина полная (щупал пальцами тюльпаны, вывода операционников ,щупал выходные полевики) НОЛЬ эмоций,динамик тишина полная.
В чем проблема господа ? .кто знает подскажите ? . На операционниках двухполярка есть (+\-15) на выходных транзулях +49 и -49 вольт . Мне не до конца понятно значение переключателя master\slave (замкнул на master).
До этого обычные услители mystery и прочие чинились на ура ,а этот какой то мудреный ,есть прям подозрение что он класса D судя по включению выходных транзисторов так ? .По таким монстрам практики нету, осцилографф есть зато . Вызывает много вопросов вертикальная плата с завязаная на оконечник с микросхемой в панельке - на которой затерта маркировка (фотки выложу вечером) .
Товарищи я знаю что вы мне поможете !!!
куда копать не знаю ,гугл меня не понимает , схемы не могу найти ,вобще ничего нету по этому чуду .
Re: ПОМОГИТЕ с ремонтом eton 1200.1
Цитата:
Сообщение от
abcmus
разломали переключатель MASTER\SLAVE
Без данного переключателя в нужном положении звука не будет.
А
Цитата:
Сообщение от
abcmus (сириез патсаны)
пусть в тишине поживут,может с кувалдой ремонтом усей заниматься перестанут)))
Вложений: 1
Re: ПОМОГИТЕ с ремонтом eton 1200.1

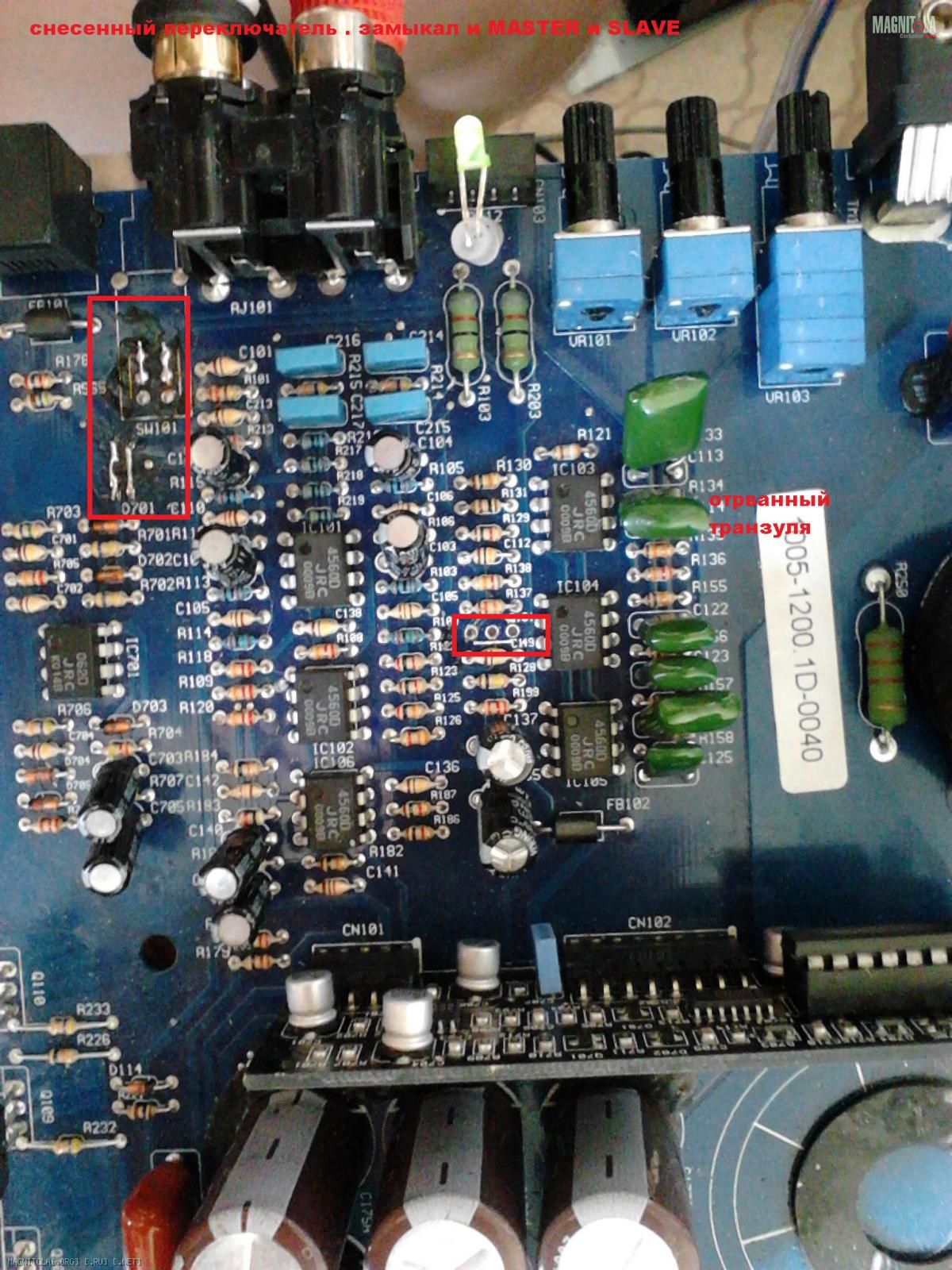

Вложение 408196
вот сюда залезли отверткой.Сопсна нетутранзули и переключалки
Вложений: 1
Re: ПОМОГИТЕ с ремонтом eton 1200.1

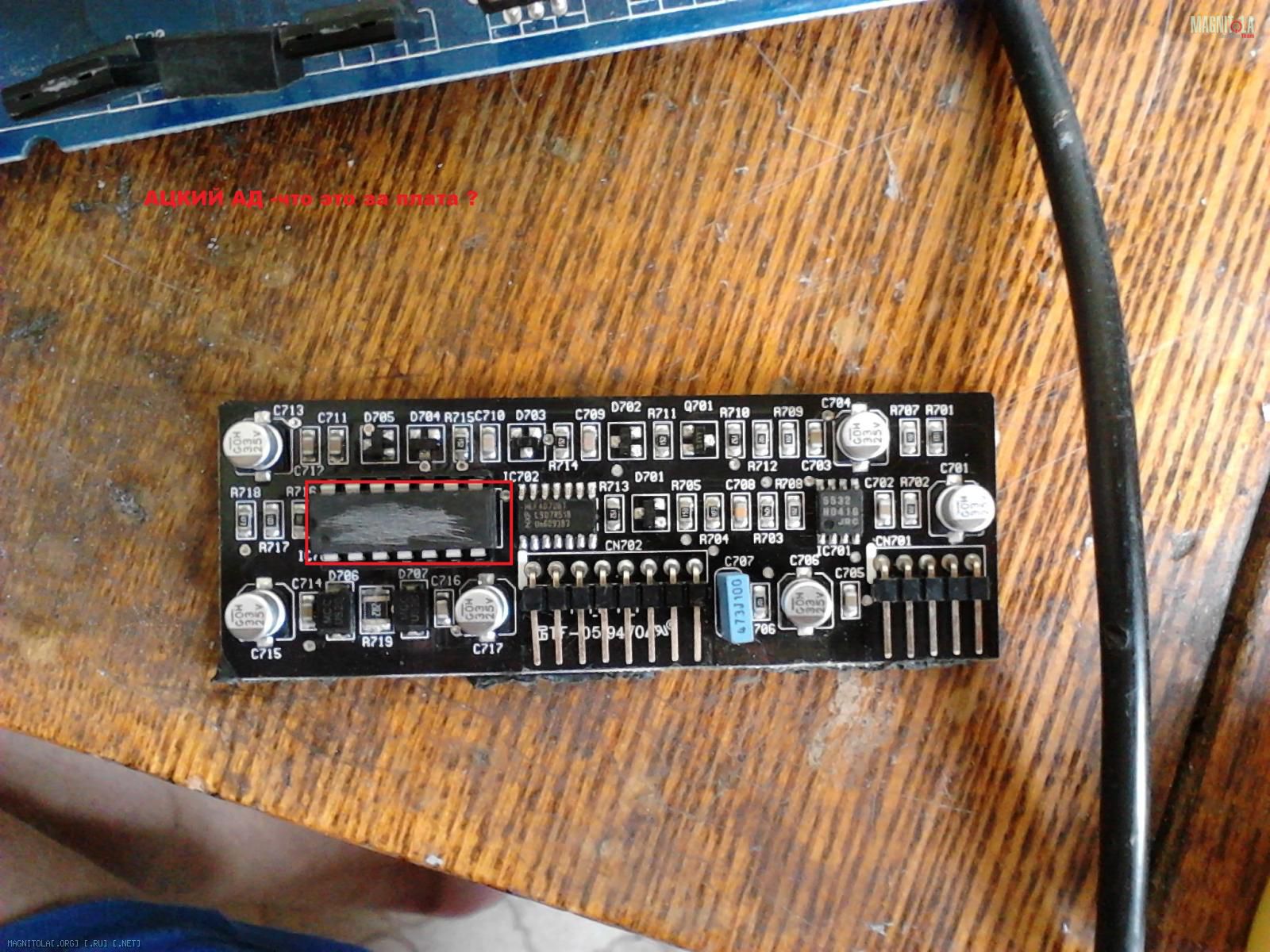

Вложение 408198
ААААА кажецо вот эти самые ребята . Эта плта вводит меня в ступор ,что она делает намекните хоть ,ато пока я загуглю даташиты уже вечер пройдет . ЧТо за зверь спрятан за волшебными чорточками на на микрухе в панельке ?
Вложений: 1
Re: ПОМОГИТЕ с ремонтом eton 1200.1

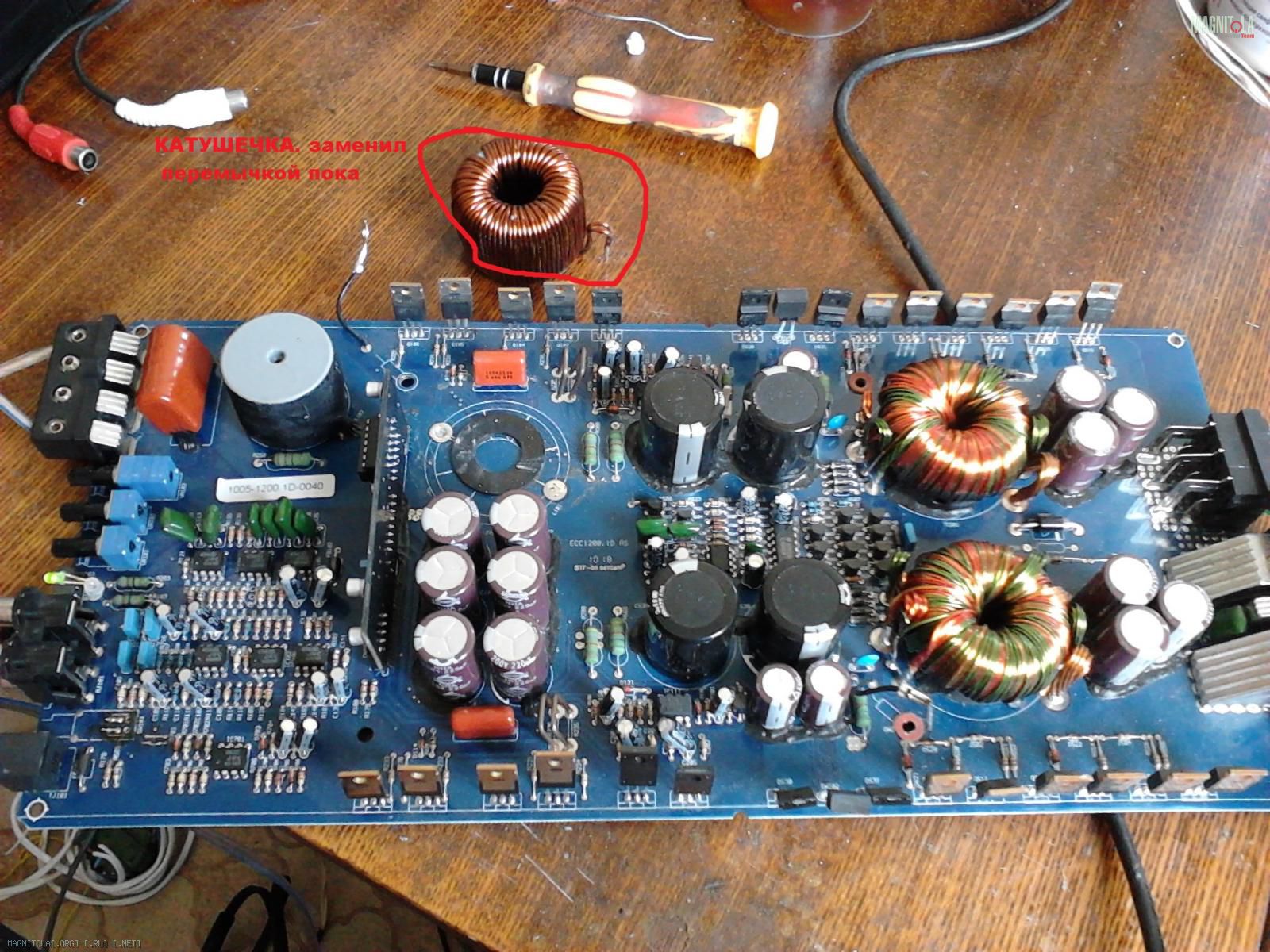

Вложение 408200
ну и общий вид . ревизия платы ненмого отличается от той что в интренетах лежит ,но это не суть . Ребята дайте схему ПАЗЯЗЯ ^_^ куда копать ,что проверить ?
Переключалку MASTER\SLAVE и так и эдак замыкал - все равно звука нету .. ГДЕ он АУУ ЗВУККК ВЫХОДИИ...
Re: ПОМОГИТЕ с ремонтом eton 1200.1
Цитата:
Сообщение от
abcmus полезли в плату и .... разломали переключатель MASTER\SLAVE и оторвали транзулю ..один единственный в предусилители под кодом : Q101 (только ножки торчат что за транзулю узнать проблематично .
Видел многое,но такого жесткого вмешательства никогда.Этот усь D класса и ШИМ можно осцилом посмотреть,но для начала надо восстановить плату,если нет схемы можно вычислить тип проводимости транзистора, посмотреть за что он отвечает.
Цитата:
Сообщение от
Флекс 71** Без данного переключателя в нужном положении звука не будет.
А
совершенно верно,поэтому и советую как сделать лучше-прежде без лишних и быстрых лечений -ну и далее смотреть прохождение сигнала выше указанным прибором.,
---------- Сообщение добавлено 27.06.2013 в 22:59 ----------
Цитата:
Сообщение от
abcmus ну и общий вид . ревизия платы ненмого отличается от той что в интренетах лежит ,но это не суть . Ребята дайте схему ПАЗЯЗЯ ^_^ куда копать ,что проверить ?
Переключалку MASTER\SLAVE и так и эдак замыкал - все равно звука нету .. ГДЕ он АУУ ЗВУККК ВЫХОДИИ...
Написанное над катушкой красными буквами срочно убрать и не делать этого никогда-теперь понятно о варварских вмешательствах.Для ремонта надо иметь знания по работе усилителя с ШИМ прежде всего,лучше отдать спецам на ремонт,пока не пыхнул вовсе.,
Re: ПОМОГИТЕ с ремонтом eton 1200.1
Так окей ща беру осцил (почему сразу не догадался?) .Транузюлю то да можно угадать вплане цоколевки и проводимости но это я чую займет не мало времени, думаю малоли кто схемкой поделится . У транзюлли дорожки во все строны разбегарются и относительно 4 вывода всех ОУ (4558 минус 14 вольт) на всех выводах транузюли по 15 вольт . ( по сути плюс питания преда) и тут или я тупой или он открыт во все состояние ))))
Re: ПОМОГИТЕ с ремонтом eton 1200.1
Цитата:
Сообщение от
abcmus У транзюлли дорожки во все строны разбегарются и относительно 4 вывода всех ОУ (4558 минус 14 вольт) на всех выводах транузюли по 15 вольт . ( по сути плюс питания преда) и тут или я тупой или он открыт во все состояние )
Разрисовать примерную схему и понять его принадлежность,без нагрузки может что угодно по напряжению на ножках показывать(имеется ввиду транзистор,а не оконечная для саба) и тогда можно понять его функцию.После некоторых размышлений пришел к выводу:а этот транзистор был вообще до передачи другим людям после ремонта?(возможно на это внимание не было акцентировано).Главное понять принцип и выяснить в чем дело.,
