Проблема с Alpine PDX 1000

Пока только разобрал))))))))

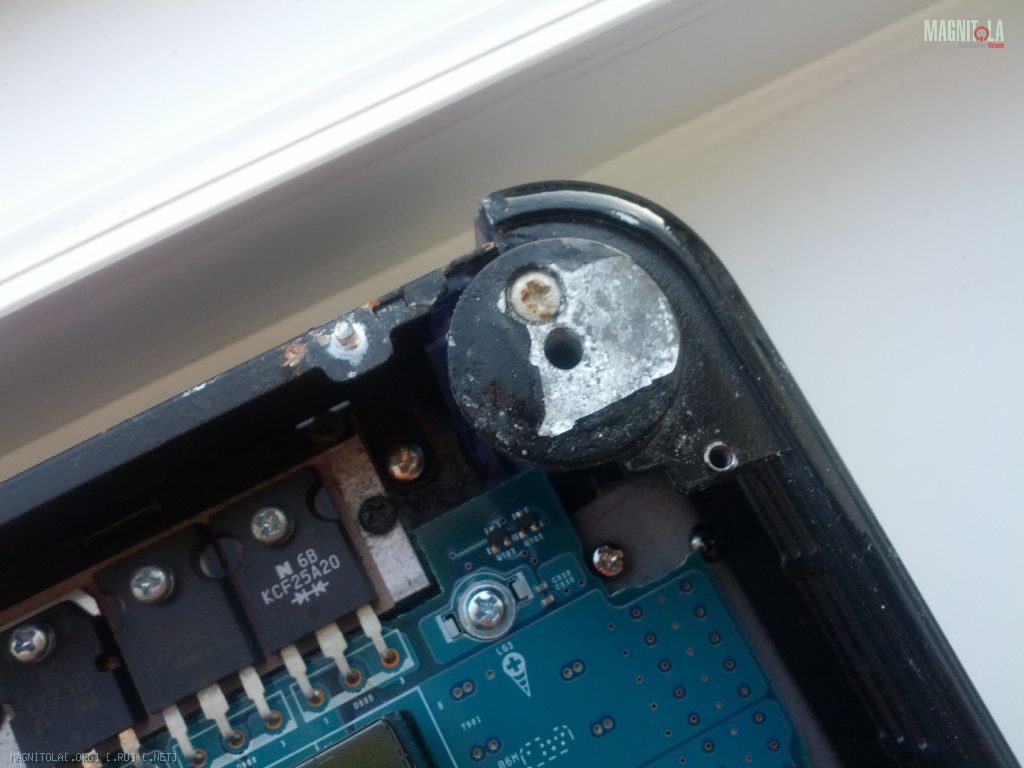

Был один момент, винт заржавел (кочевая жизнь по разным авто под сидушками сказывается)
На первый взгляд все ОК, запаха нет - остается полевые испытания Bash!:Опасно для жизни!:m_death::iaia:

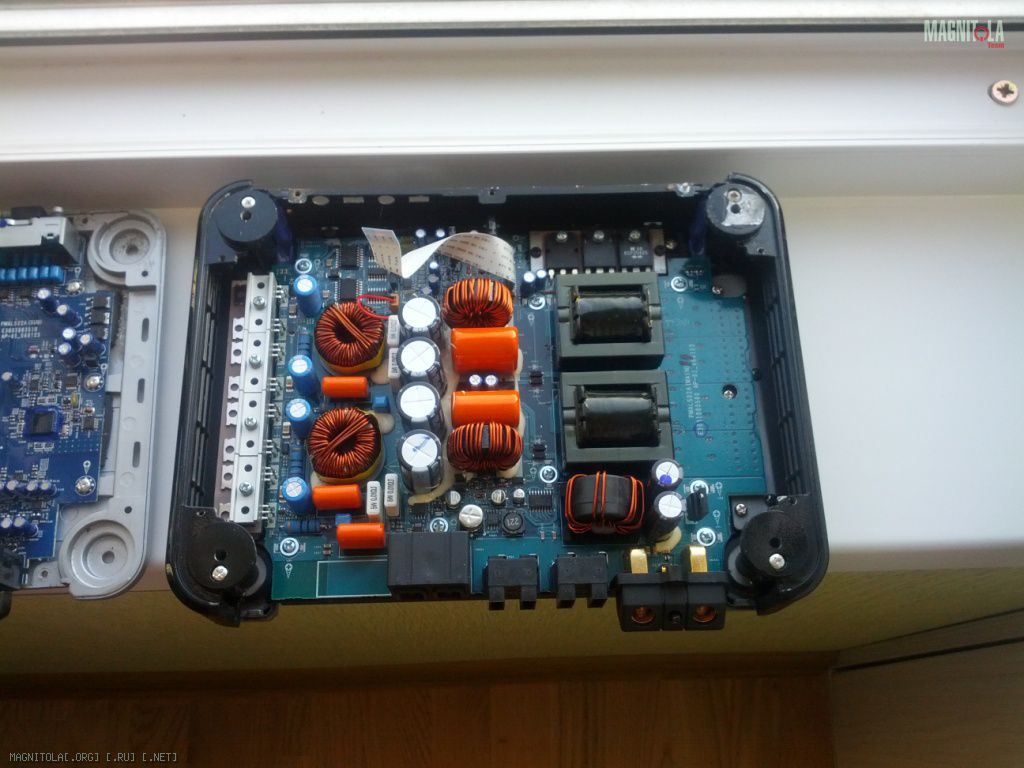

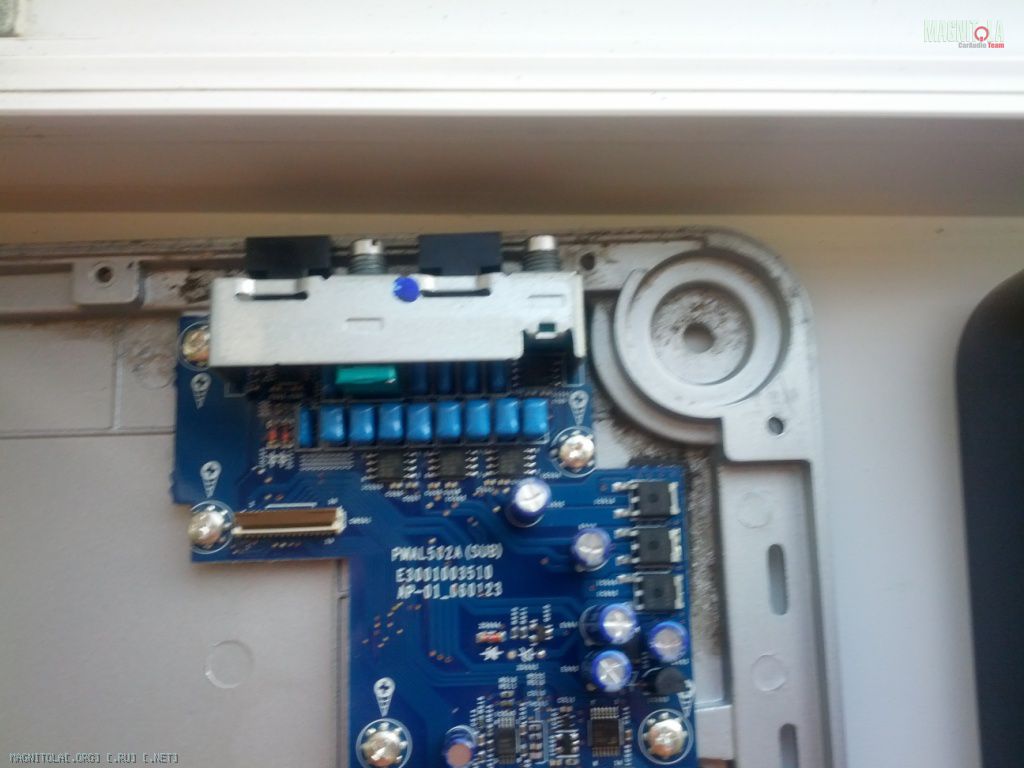

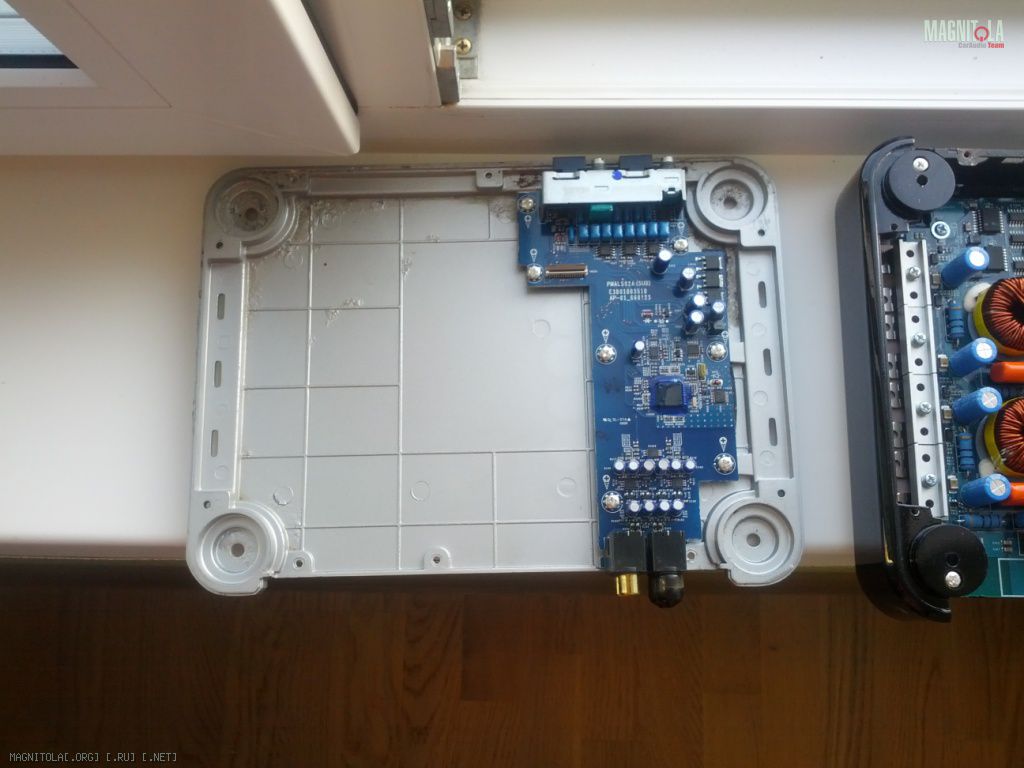

Воопшем фото:
Вложение 413532Вложение 413534Вложение 413536Вложение 413538

А какой уровень знаний в радиотехнике?Есть опыт?))Это не двухканальник мистери))

Привет! Водичка там не зря побывала.обрати внимание на силовые ключи(IRF6612)и их драйвера(IR2011) ну и 494ю.я бы заменил не думая.Похоже что при запуске одно плечо открыто.или банально удалить окислы и то что пострадало от их действия. удачи!

Цитата:

---

Сообщение от WENQ

Привет! Водичка там не зря побывала.обрати внимание на силовые ключи(IRF6612)и их драйвера(IR2011) ну и 494ю.я бы заменил не думая.Похоже что при запуске одно плечо открыто.или банально удалить окислы и то что пострадало от их действия. удачи!

---

Окислы только на металле, на платах все ок. Испытания в переди!!!!!!

Цитата:

---

Сообщение от andrewmad

А какой уровень знаний в радиотехнике?Есть опыт?))Это не двухканальник мистери))

---

Опыт средней паршивости, к сожалению не профи((( Но коллективыный разум - рулет!!!!!:magnitola_team_new:

Вся сила на другой стороне нам не видно,А и одно уточнение ,первичка мостом а вторичка последовательно, поэтому на клеммах может и не быть КЗ и с полевыми испытаниями поосторожней.

Цитата:

---

Сообщение от /////sergey

Опыт средней паршивости, к сожалению не профи((( Но коллективыный разум - рулет!!!!!

---

А приборы есть:тестер,осцилограф и источник питания с контролем потребляемого тока?- при проведении диагностики это минимум для этого.,

Для начала нужно проверить как работает ПН(преобразователь напряжения),а проделать это можно имея вышеуказанные приборы ,без них максимум что можно сделать протереть спиртом,или произнести нужное заклинание(шутка))Менять микросхемы вслепую не совсем результативный метод)

Цитата:

---

Сообщение от andrewmad

Для начала нужно проверить как работает ПН(преобразователь напряжения),а проделать это можно имея вышеуказанные приборы ,без них максимум что можно сделать протереть спиртом,или произнести нужное заклинание(шутка))Менять микросхемы вслепую не совсем результативный метод)

---

+1,а лучше принести спирт специалистам и отремонтировать в хороших и знающих руках-они нужные места сами очистят от окислов и остатков флюса,сделают надлежащий ремонт по всем канонам правильного ремонта.,

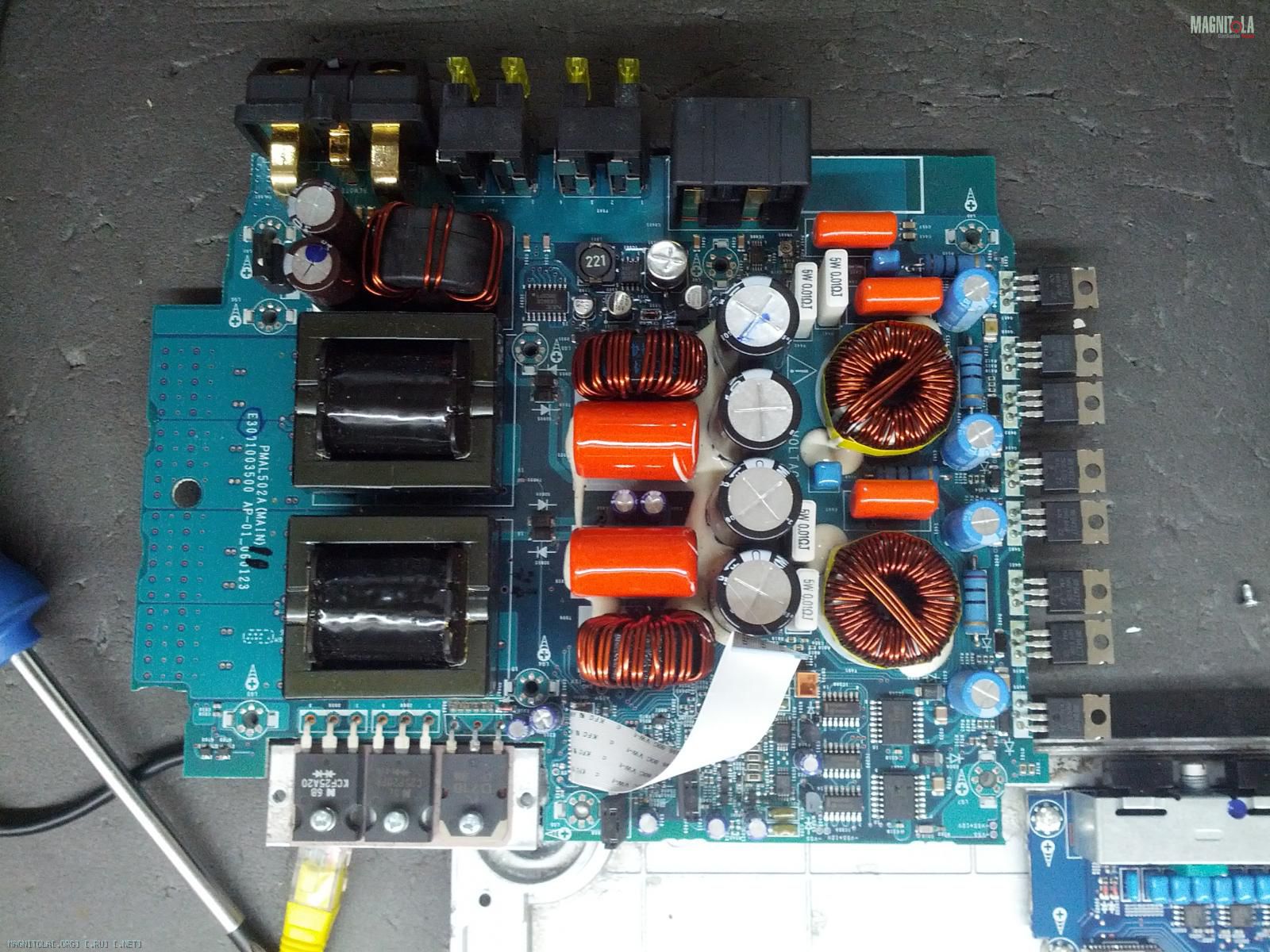

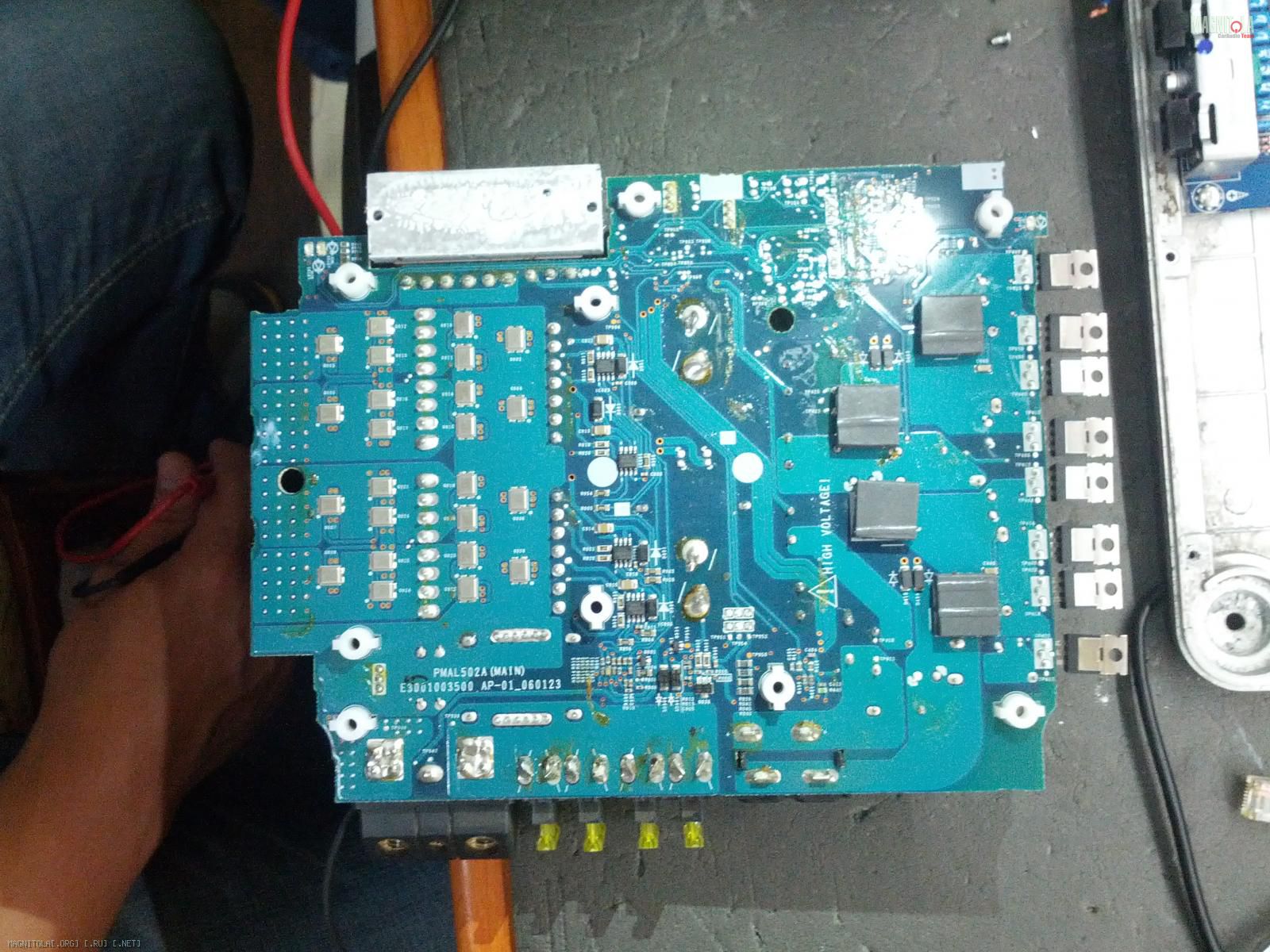

Продолжаем!!!!!!!!!! Фото основной платы с двух сторон.
Вложение 414000Вложение 414002

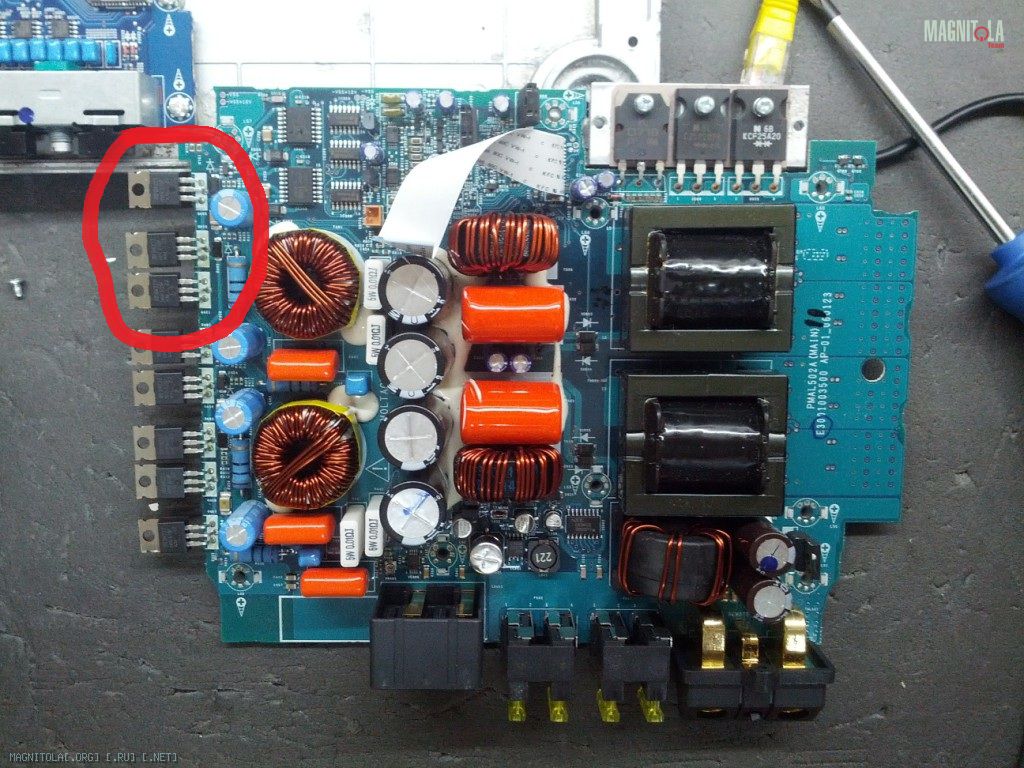

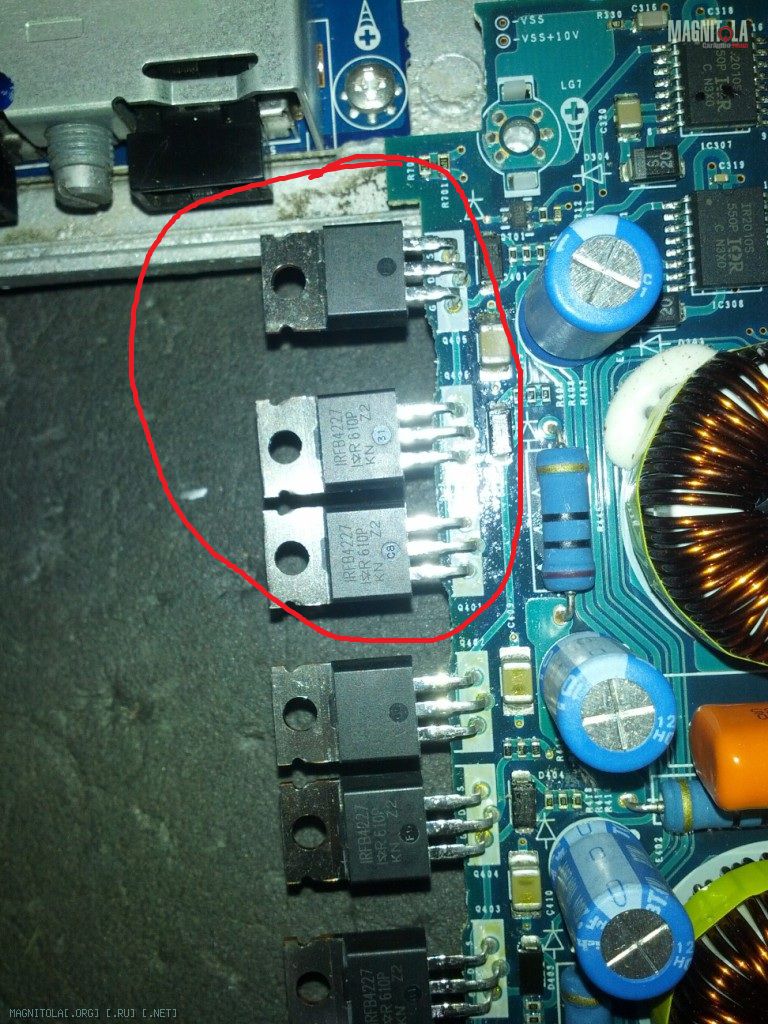

Полез с тестором на предмет КЗ. Все что в красном круге тестится как КЗ
Вложение 414006Вложение 414012

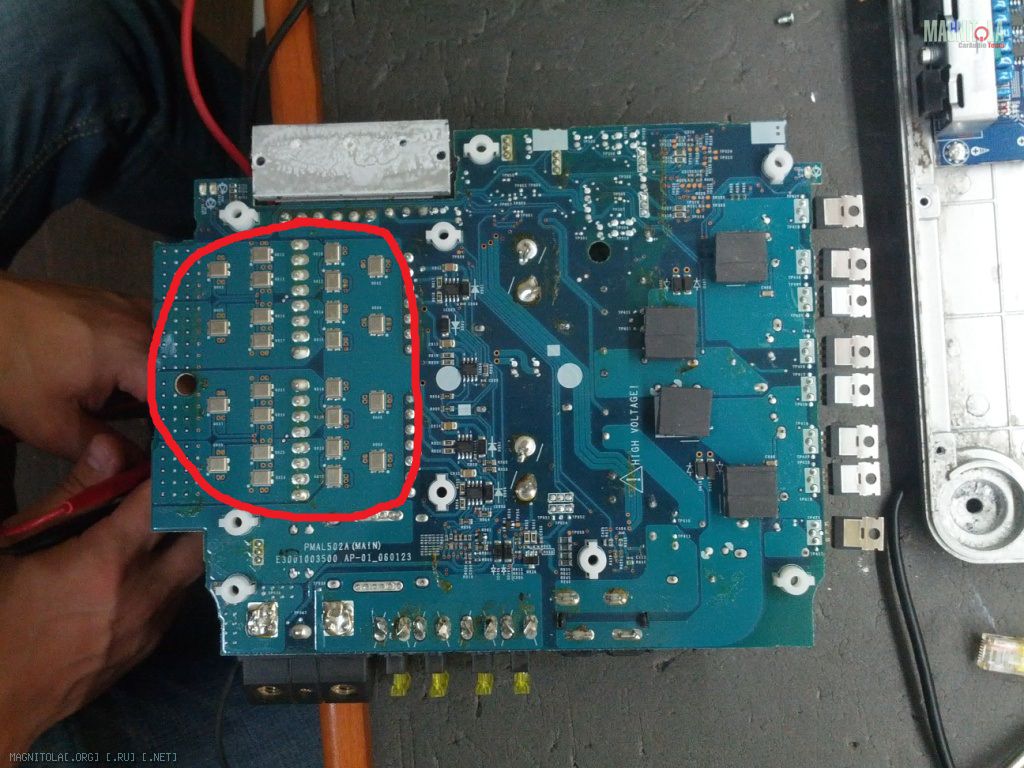

и силовые ключи(IRF6612)на другой стороне!
Вложение 414004
Но походу они связаны, поэтому определить что из них можно после выпаивания

Однозначно там полно живых,но по хорошему менять нужно всё.
