У кого-то имеются схемы на этот китай? Или таких вообще в природе не существует? А то мой отец в уазике провода крутил и нечаянно одним из них во внутрь попал, в результате не работает кнопка переключения с usb на fm и на дисплее ничего не отображает, только подсветка горит. При всем этом с usb музыку нормально открывает и проигрывает. После разборки оказалось, что сгорел и покрошился smd-транзистор, потому какая у него маркировка уже не узнать :( Магнитола вот такая - Alpine AP-1082U (отцу в УАЗ этого достаточно с запасом). Позже добавлю фото платы.
28.07.2013, 22:52
gena60
Re: Ремонт китайской подделки Alpine
Цитата:
Сообщение от m.ksy
У кого-то имеются схемы на этот китай? Или таких вообще в природе не существует?
Единой схемы нет,они все различаются-выход из ситуации один:четкие фото платы с подозреваемыми элементами и расположением на печатной плате с двух сторон-визуально можно посмотреть сможет участник этой темы и помощь придет при наличии аналогичного в практике-ждем фото.,
29.07.2013, 00:53
m.ksy
Вложений: 10
Re: Ремонт китайской подделки Alpine

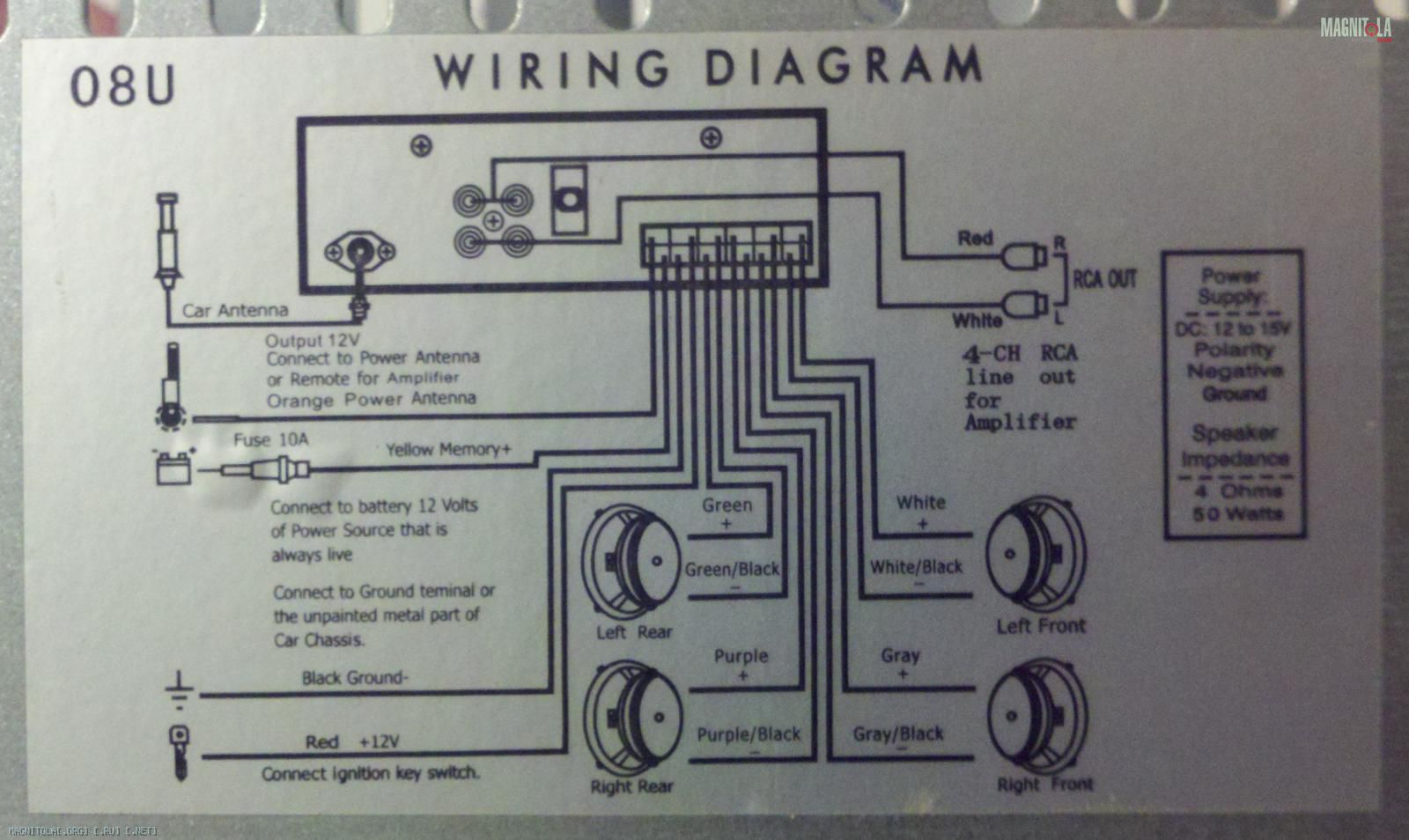

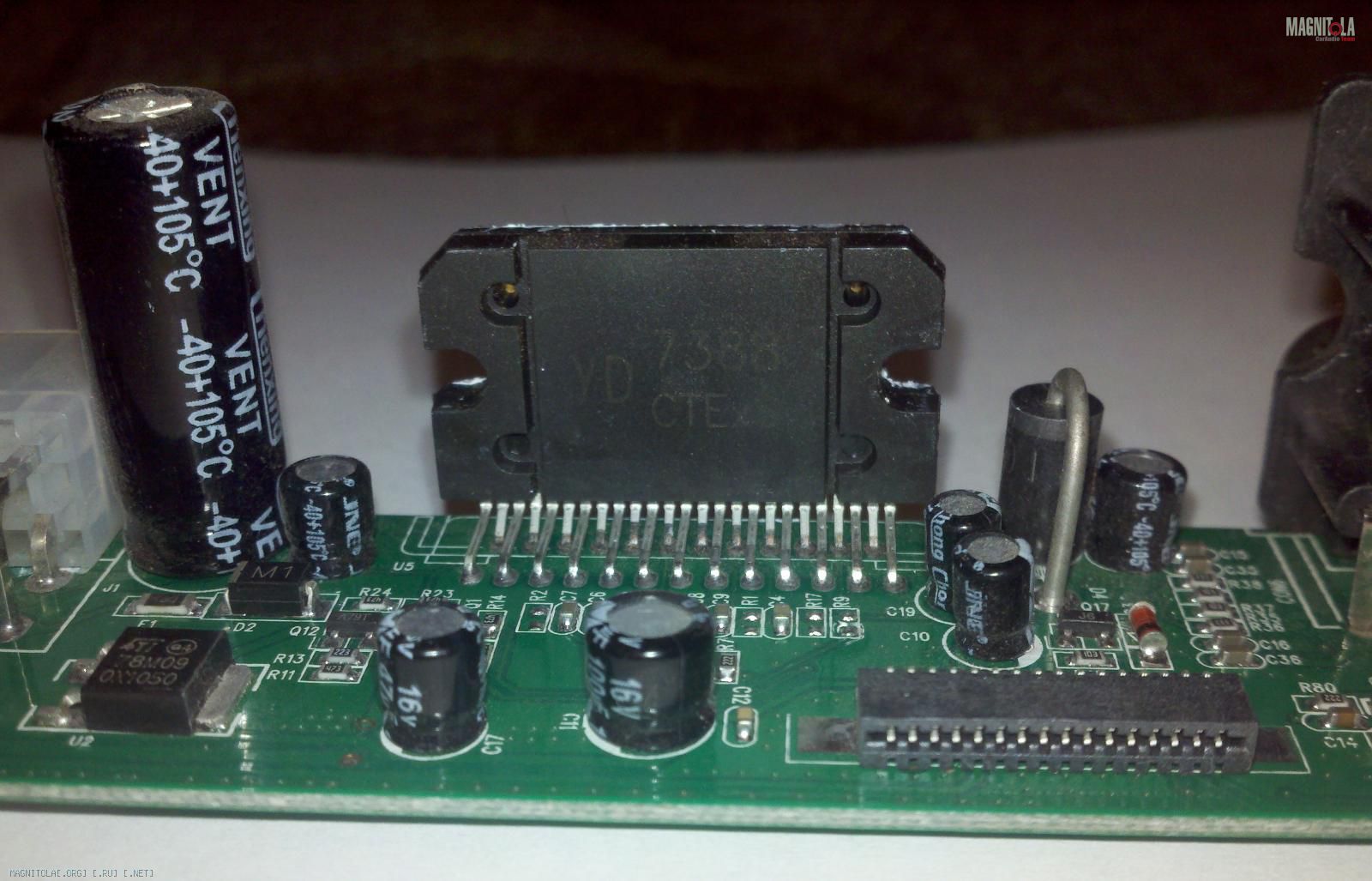

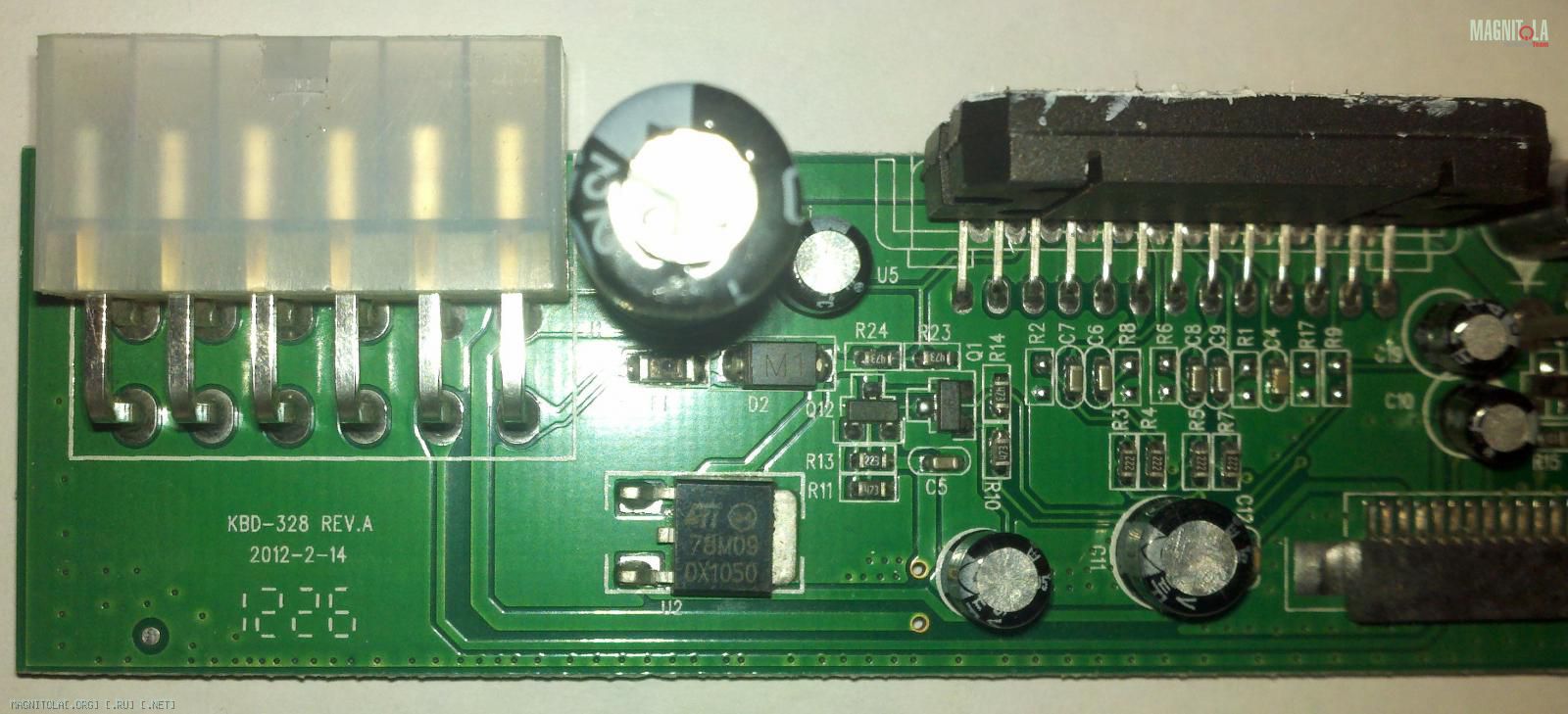

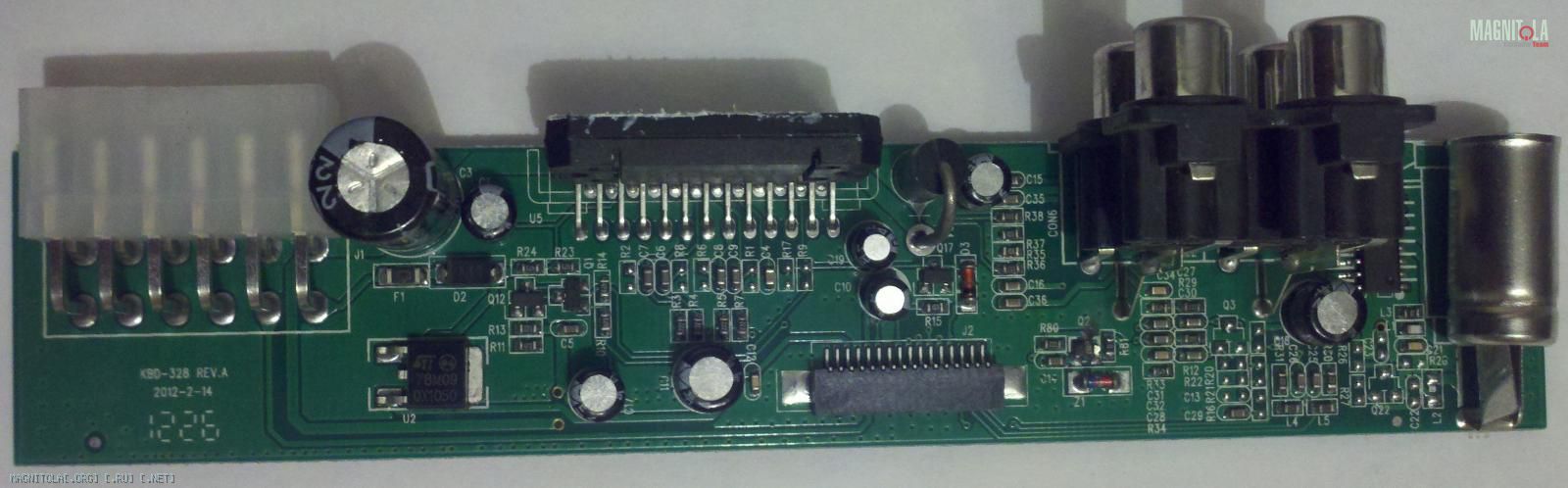

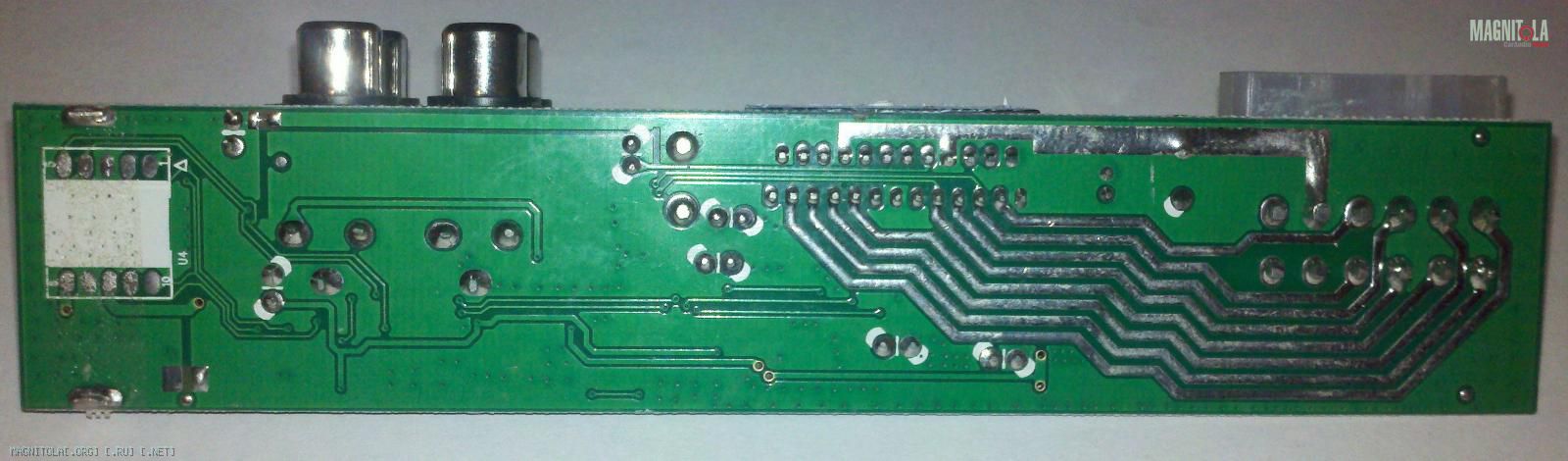

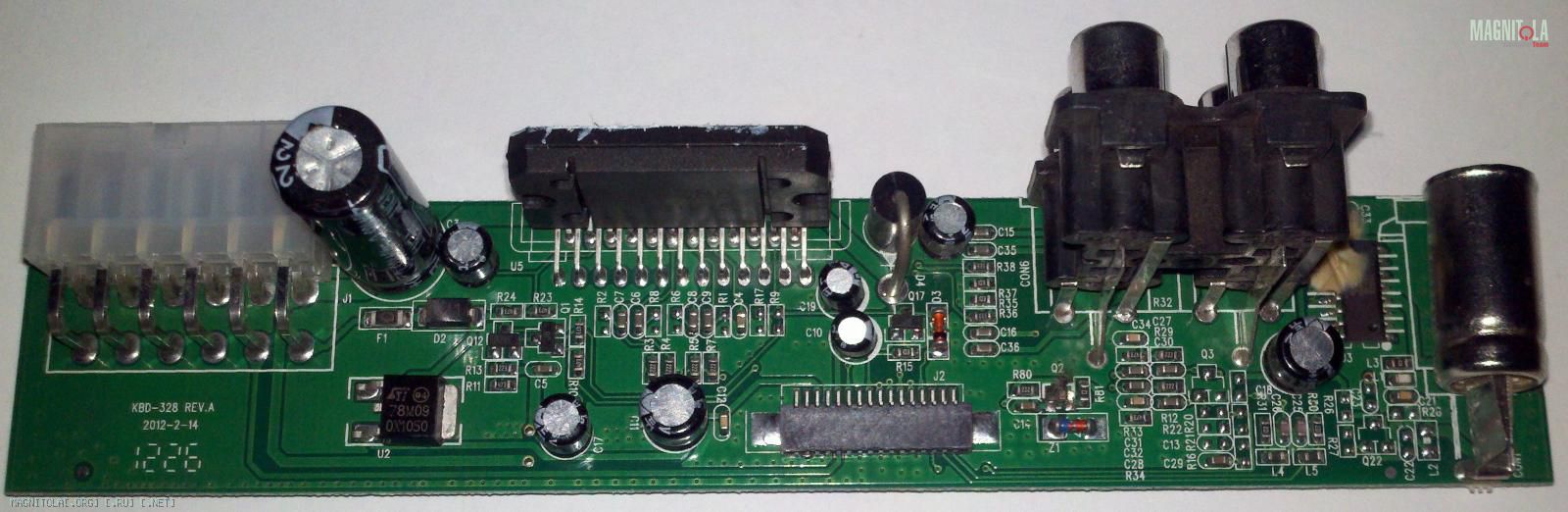

Вот фото платы, сфотографировал на столько качественно, на сколько мне позволил телефон :(

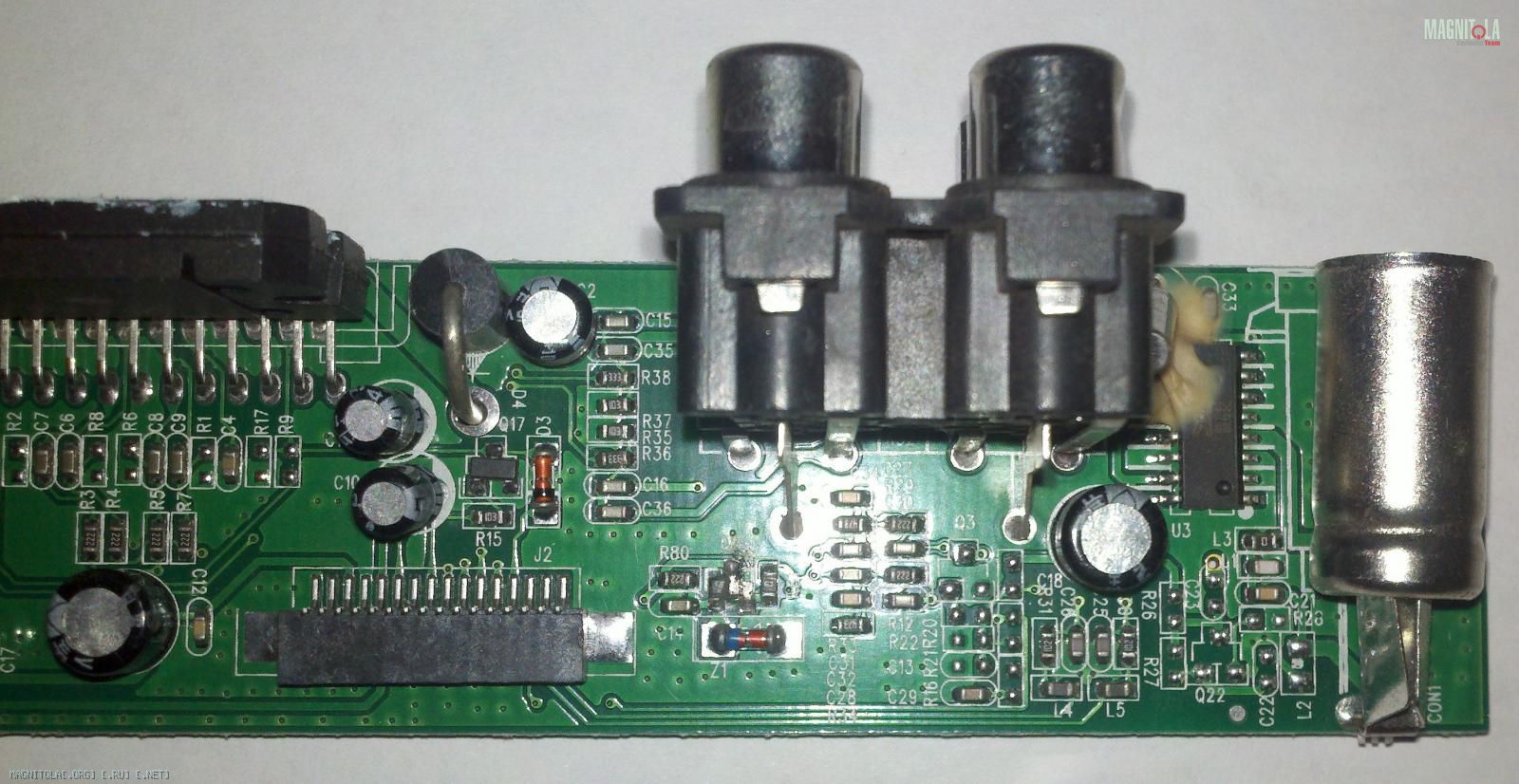

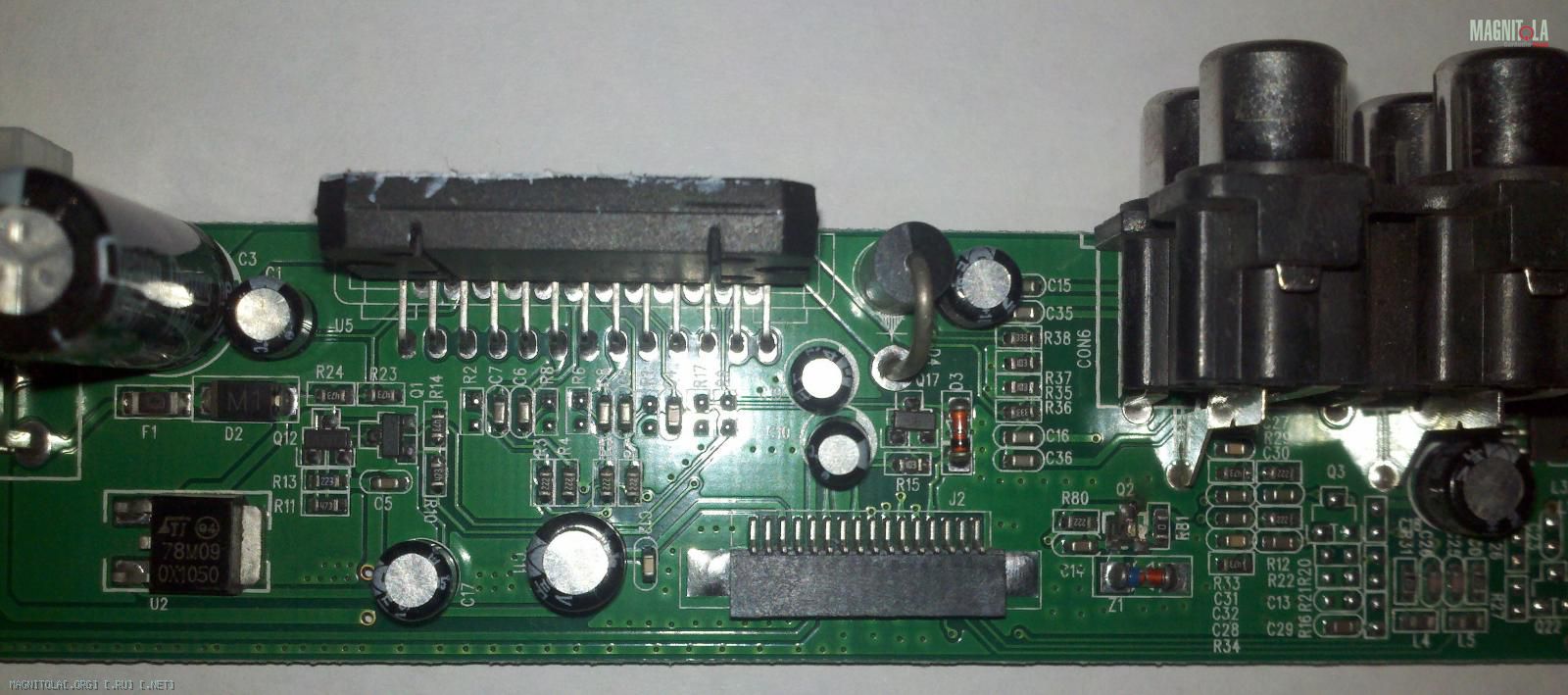

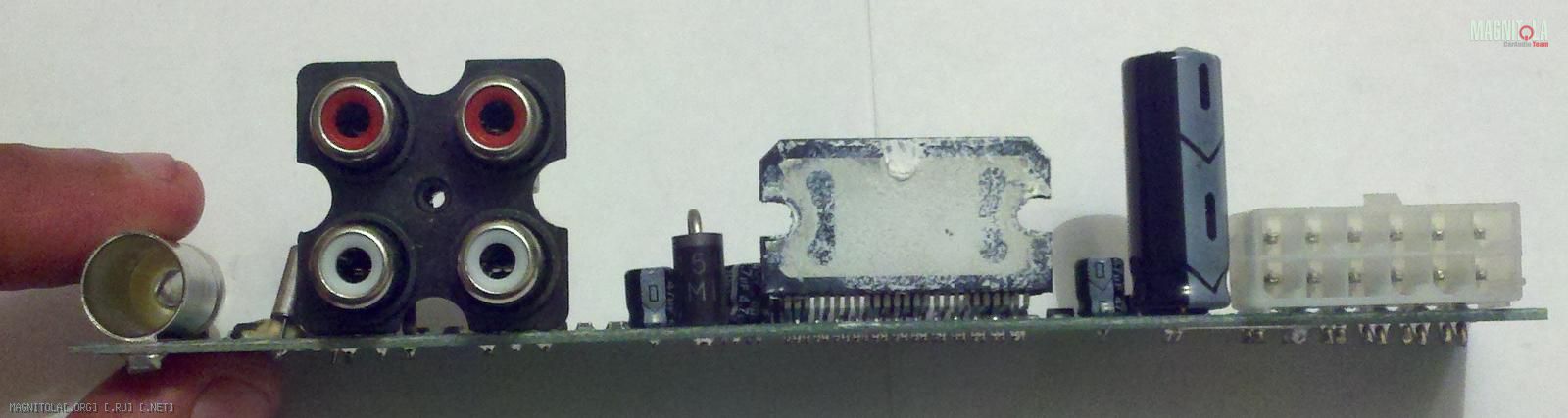

Посмотрел фото,на №6 справа от разъема рса пыхнул конденсатор похоже,транзистор нужно смотреть методом анализа куда идет по дорожкам и нарисовать приблизительную схему.По признакам был подан плюс на рса разъемы-и эта плата только начало.Надо смотреть далее основную плату обязательно на предмет выхода из строя элементов(включая щлейфы,соединяющие блоки между собой)-предстоит долгий и упорный труд даже для опытного спеца.,
30.07.2013, 11:54
Winni
Re: Ремонт китайской подделки Alpine
Цитата:
Сообщение от gena60
предстоит долгий и упорный труд даже для опытного спеца.,
...а стоит ли заниматься этим из-за 200 гривен - 800 рублей???

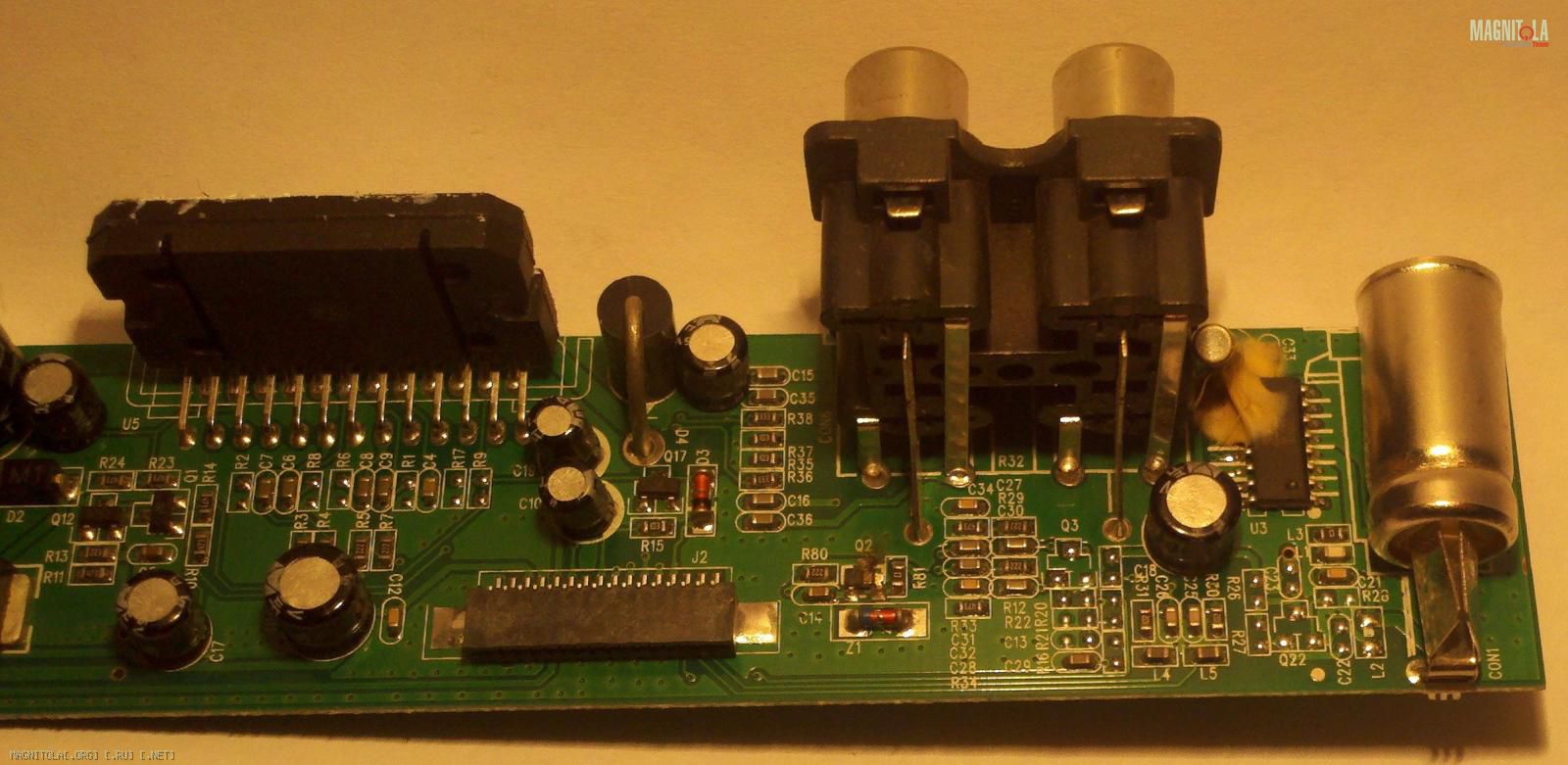

Конденсатор действительно взорвался, трёхногий элемент по логике должен быть такой же как один из оставшихся в живых. Судя по расположению компонентов на плате такой же как Q17. Точней сказать трудно, обвязку надо смотреть...
30.07.2013, 14:10
gena60
Re: Ремонт китайской подделки Alpine
Цитата:
Сообщение от Winni
...а стоит ли заниматься этим из-за 200 гривен - 800 рублей???
Конденсатор действительно взорвался, трёхногий элемент по логике должен быть такой же как один из оставшихся в живых. Судя по расположению компонентов на плате такой же как Q17. Точней сказать трудно, обвязку надо смотреть...
не отвечу на этот вопрос,это только автор решит-как поступить далее.,
30.07.2013, 16:47
m.ksy
Re: Ремонт китайской подделки Alpine
Спасибо за советы, достану нужные детали и буду что-то делать. Осмотрел вторую плату, все элементы целы, также прозвонил шлейф - в порядке.
30.07.2013, 21:54
gena60
Re: Ремонт китайской подделки Alpine
Цитата:
Сообщение от m.ksy
Спасибо за советы, достану нужные детали и буду что-то делать. Осмотрел вторую плату, все элементы целы, также прозвонил шлейф - в порядке.
Удачи в ремонте!.,
21.08.2013, 04:49
m.ksy
Re: Ремонт китайской подделки Alpine
Как оказалось, пришел капец микрухе BK1080 (которая возле гнезда антенны) - внутрисхемное КЗ, такую же микру найти не удалось, нашел аналог RDA5807FP, после перепайки вместо радио одно шипение (раньше и его не было), но зато дисплей теперь исправно работает. Может когда-то попадется под руку и ВК1080 надеюсь, а пока и текущего состояния магнитолы достаточно.
