ну так что, господа, что посоветуете ставить?
P60NF06 отыграл, причём в том же плече что и предыдущие IRFZ44N
поработал и ушёл в КЗ, причём работал неделю, полторы, не помню, без каких либо нареканий, загружен был не полностью (да и слушал не на всю), к усилителю подключен только саб, остальные каналы отдыхают.
---------- Сообщение добавлено 12.07.2016 в 00:06 ----------
до этого на IRFZ44Nработал пол года, в таком же режиме
или есть подозрение сто что то в обвязке не то, шим?
Резюки на затворах менял ???
Резисторы поменять обязательно, транзисторы между полевиками и ШИМ тоже лучше проверить заменой. Ну и обязательно трансформатор проверить, на предмет межвиткового замыкания, хотя бы по колхозному. Сегодня посмотрю какие я ставил (ходят уже 4 года). Ну и непропай где-нибудь на плате в цепях ключей тоже очень может быть.
кстати, резюки менял, на двух других, которые не горят, спасибо за наводку, чё то я не знал что от них так сильно всё зависит, менял всегда по факту прогара.
---------- Сообщение добавлено 12.07.2016 в 08:50 ----------
но всё равно, вопрос по ключам открыт, хотелось бы поставить то что в оригинале идёт, как я понимаю в изолированном корпусе ТО220FP
Осциллограф придумали инженеры для проектировки, "серьезным пацанам" для ремонта он не нужен:laugh1:. А если серьезно, предлагаю проверить БП по "колхозному"...
Для этого подключаем усилитель, предварительно освобожденный от радиатора, к сетевому блоку питания с защитой по току, срабатывать она должна при токе примерно в 2А (при запуске защиту ставим ампер на 5, как запустился усилитель убираем до 2 ампер). Без нагрузки и входного сигнала, при правильно подобранных транзисторах БП они греться не должны вообще, усилитель должен запускаться... Далее начинаем шевелить трансформатор: если защита сработала или транзисторы начали греться, дело в трансформаторе (или пайке рядом). Как правило межвитковое возникает у отводов трансформатора, лечиться отматыванием нескольких витков, усаживания отмотанного в термоусадку и заматыванием обратно.
P.S. замотался сегодня, не успел посмотреть аналог... Постараюсь глянуть записи завтра...
С осцилографом сложнее, нету у меня его дома, надо к друзьям в сервис дойти померить, найти время. Как я понимаю смотреть без ключей, или лучше с ними? если да то надо купить сначала. опять вопрос какие?
---------- Сообщение добавлено 13.07.2016 в 11:58 ----------
интересный способ, только у меня БП с фиксированной защитой, если память не изменяет 3А, вечером гляну, не принципиально я думаю.
---------- Сообщение добавлено 13.07.2016 в 12:01 ----------
не знаю критично это или нет, касаемо резюков в затворах, 3 по 10,7 а один, как раз в том плече где летят ключи 10,6
решил поменять все 4 из одной партии.
Посмотрел записи, я ставил P55NF06A (50A; 60V; 0,018Ohm) работает уже давно. Хотя от родных по параметрам довольно сильно отличается. Так что, думаю, дело не в ключах...
Штатно от ST а что не помню и в обычном TO220, с чего взяли что изо., выхлоп да, диодные сборки да, ставил IRFZ44V да в принципе почти любые в районе 50-60А работают без проблем, не даром gena картинки с ослика трясёт.
Про родные я вам уже писал: HUF75333P3 (66A; 55V; 0,016 Ohm). Эти должны стоять с завода. Несколько лет назад я ремонтировал такой усилитель, из того что было в наличии поставил P55NF06A (50A; 60V; 0,018Ohm). Суть не в этом, суть в том, что сгоревшие транзисторы БП в вашем случае не причина, а следствие. А про возможные причины я вам уже тоже писал.
будет, всё будет, ослик становится пони, поход к друзьям запланирован на понедельник)

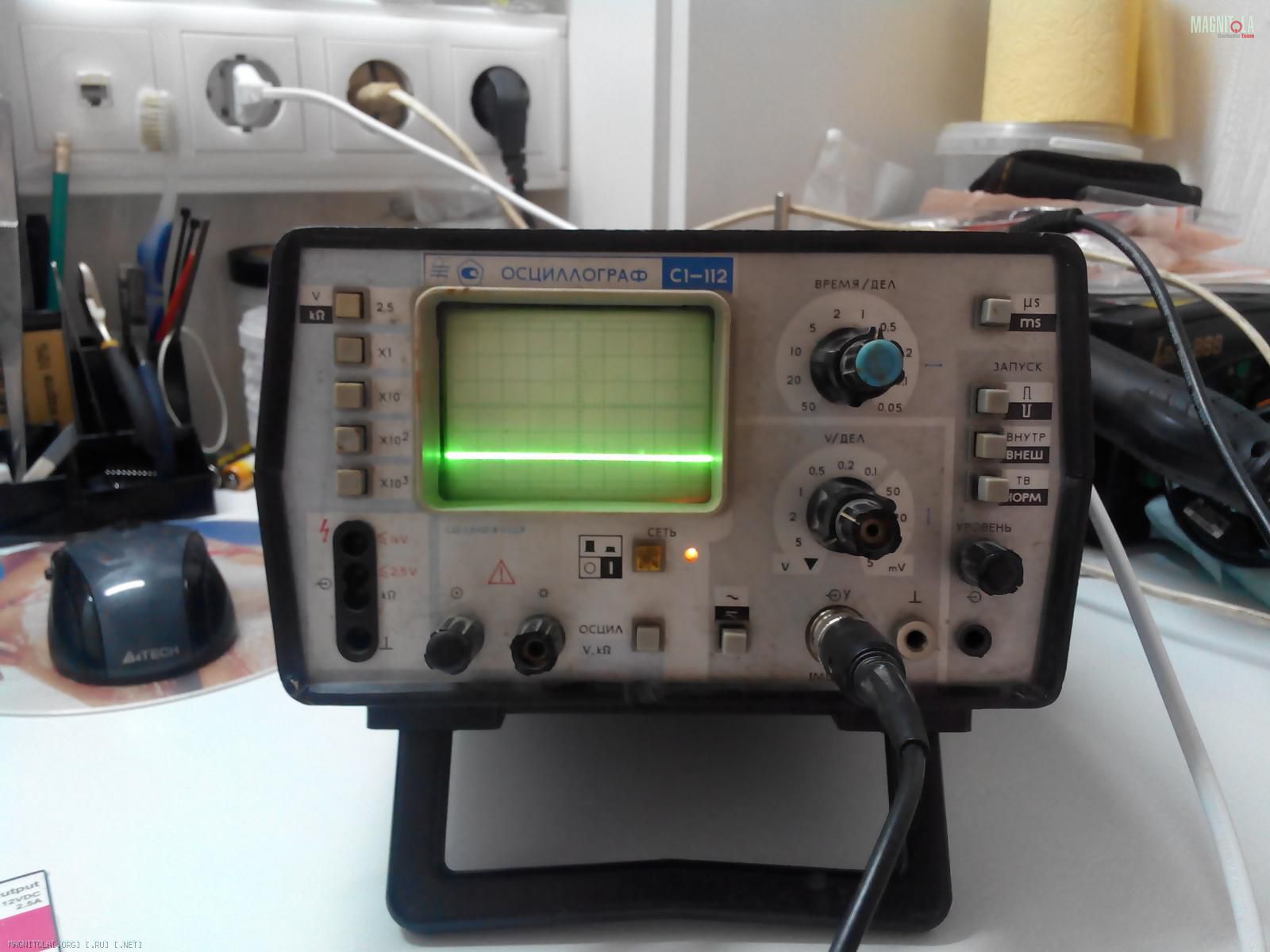

Прошу прощение за столь длительное ожидание, поход к друзьям не состоялся, забрал у них, и принёс домой осциллограф.

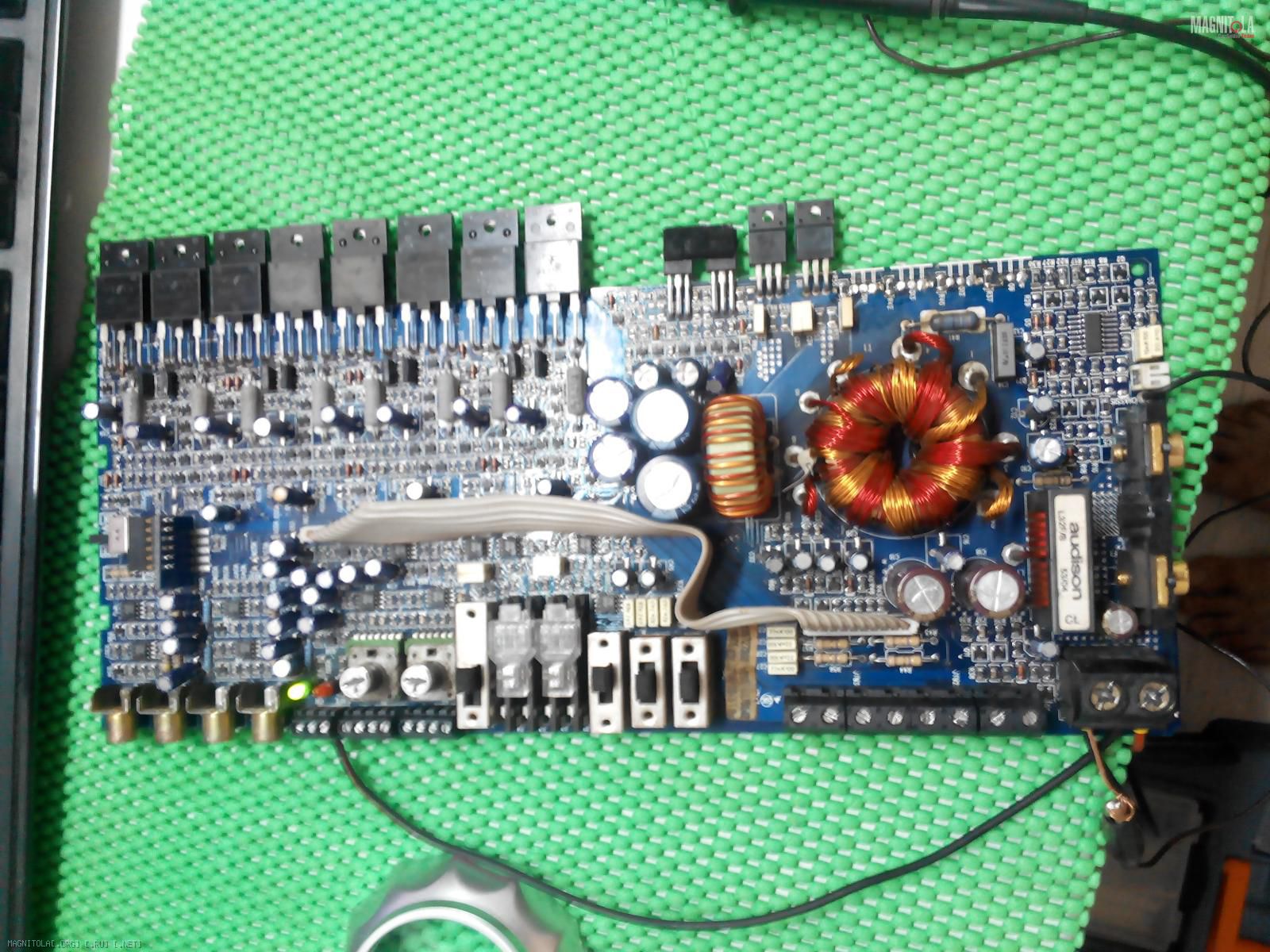

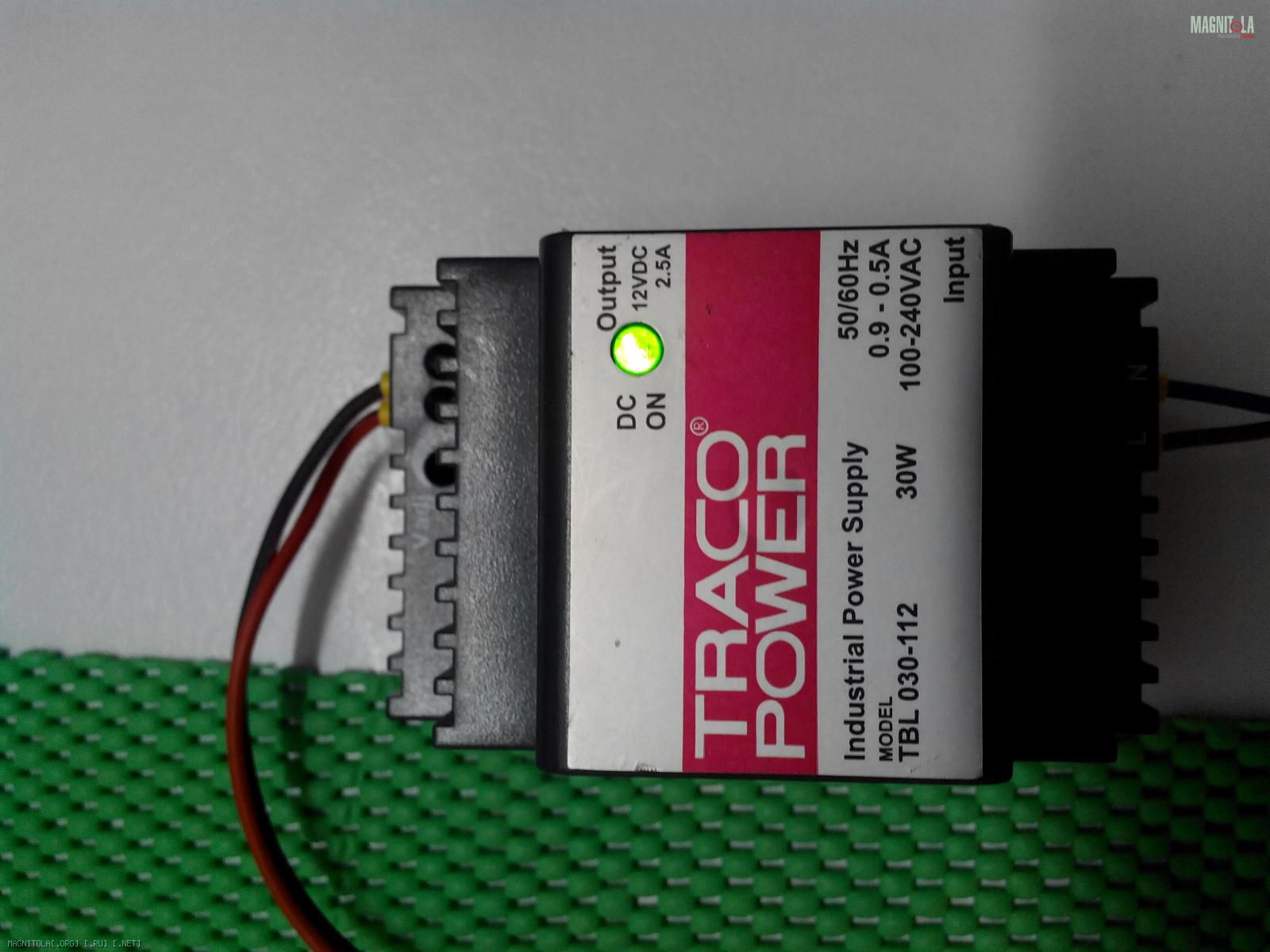

Вот что мы имеем:
Вложение 1038878Вложение 1038880Вложение 1038882

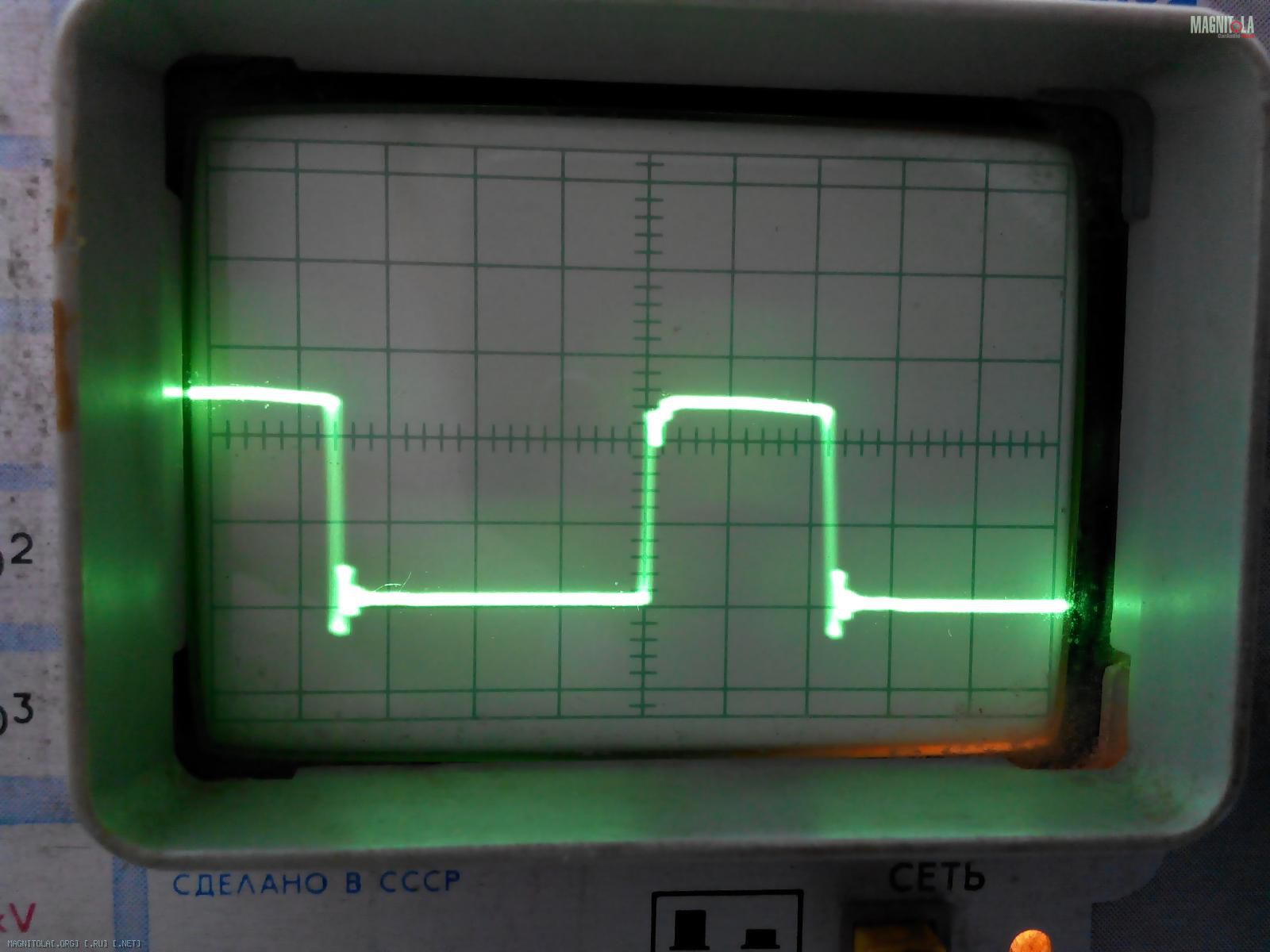

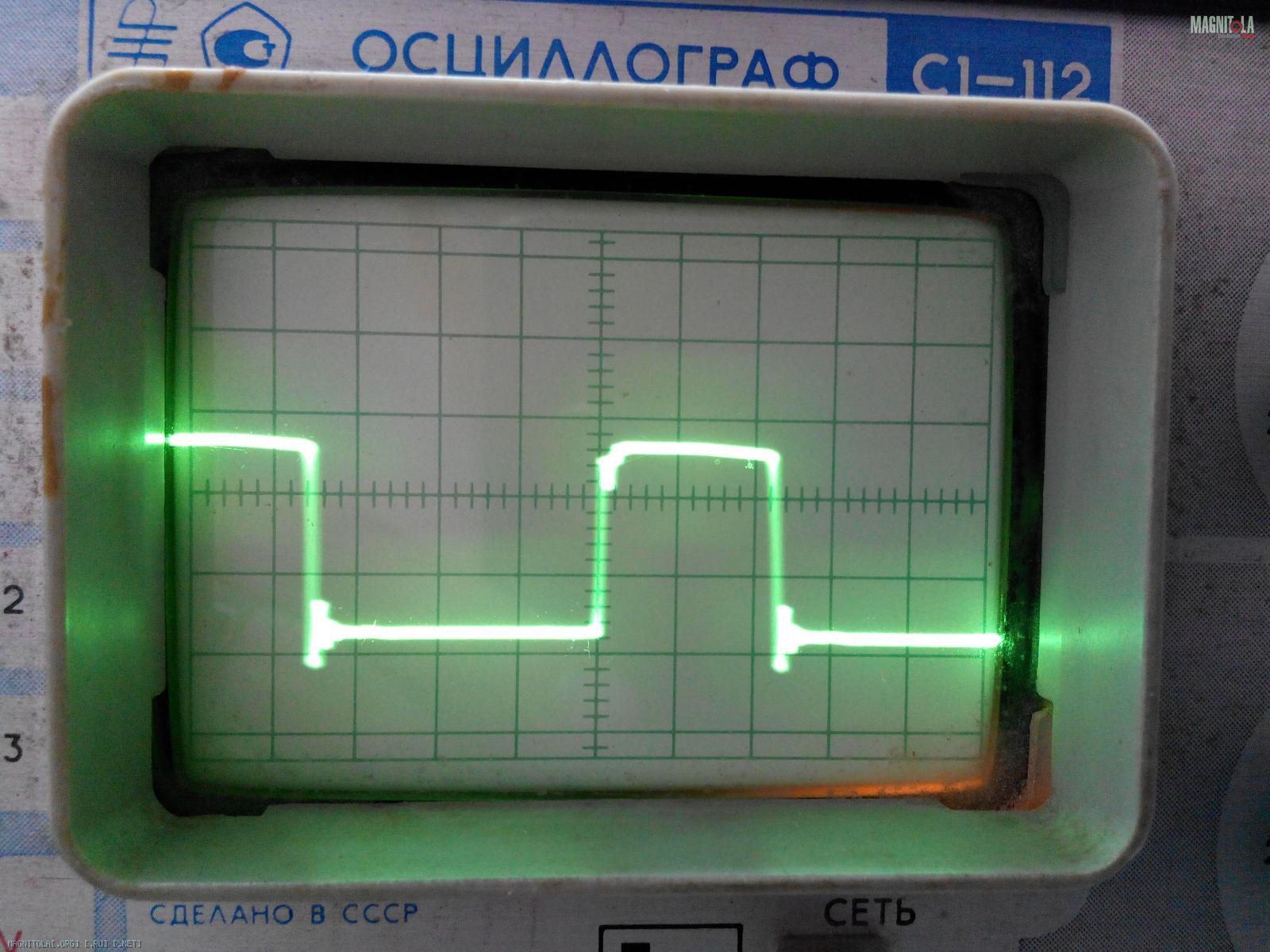

И так на шиме SG2525AP ноги 11 и 14
Вложение 1038884Вложение 1038886

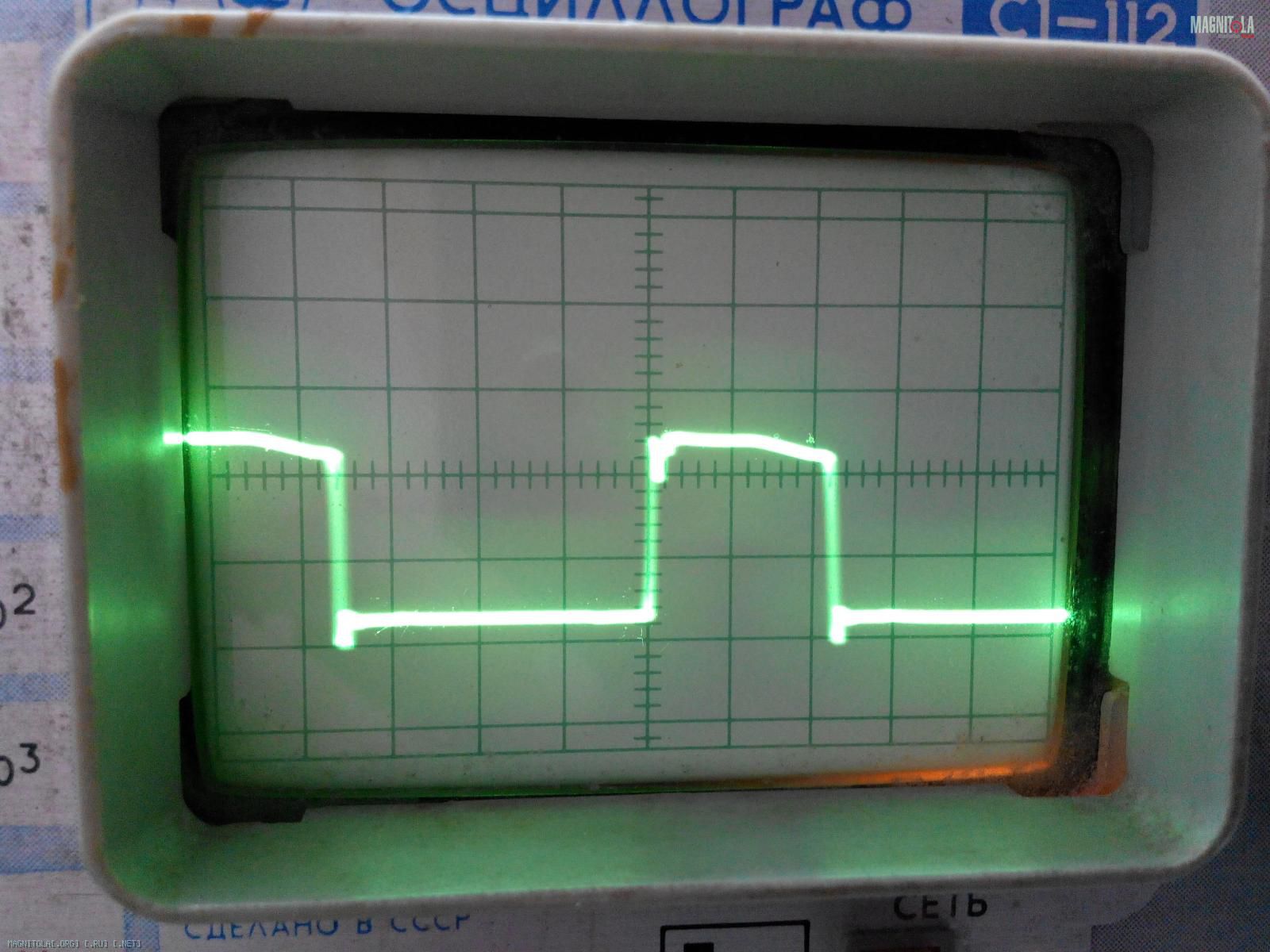

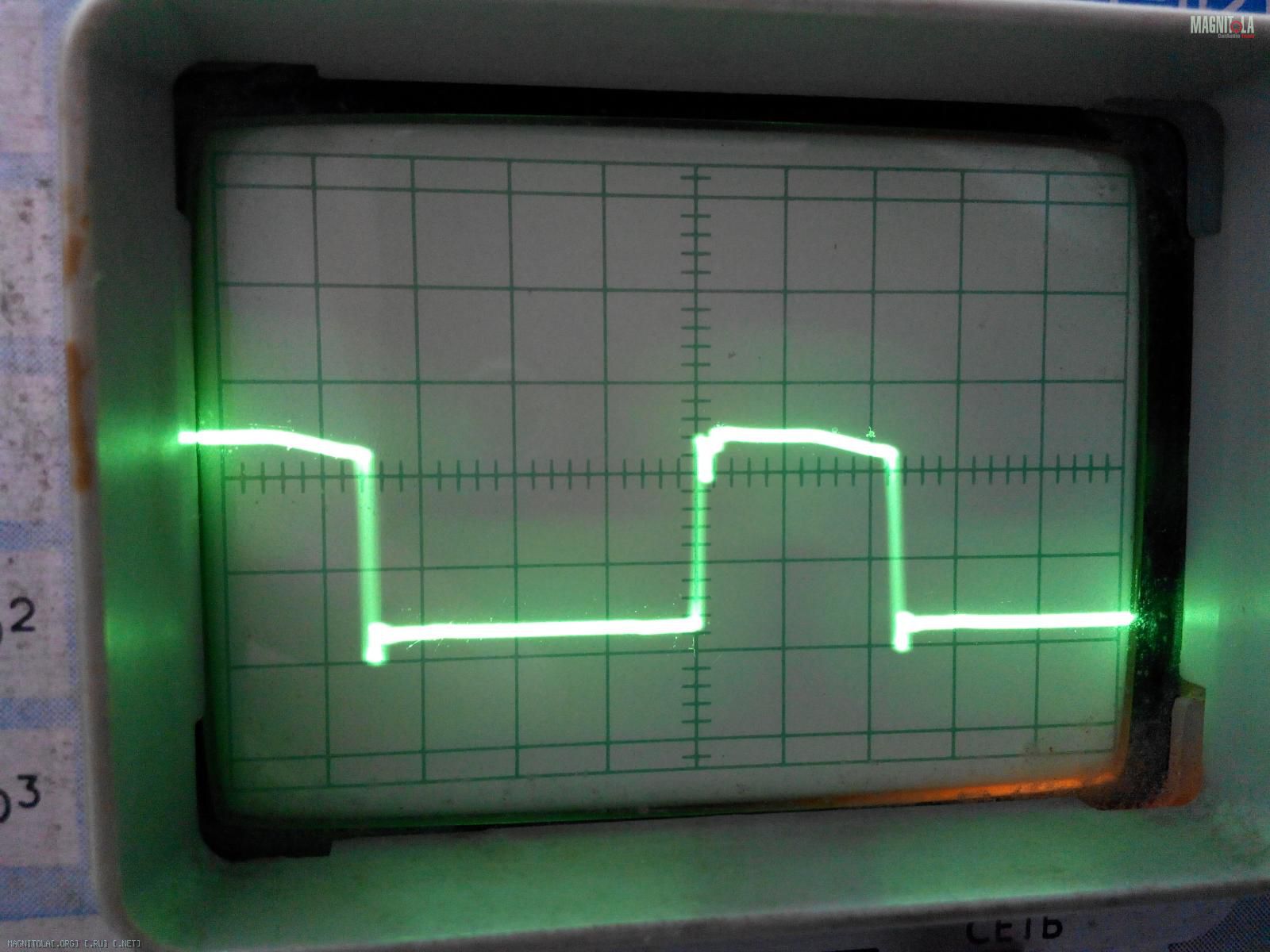

На затворах перед резисторами
Вложение 1038888Вложение 1038890
Продолжение следует... щя припаяю полевики, посмотрим ещё разок.

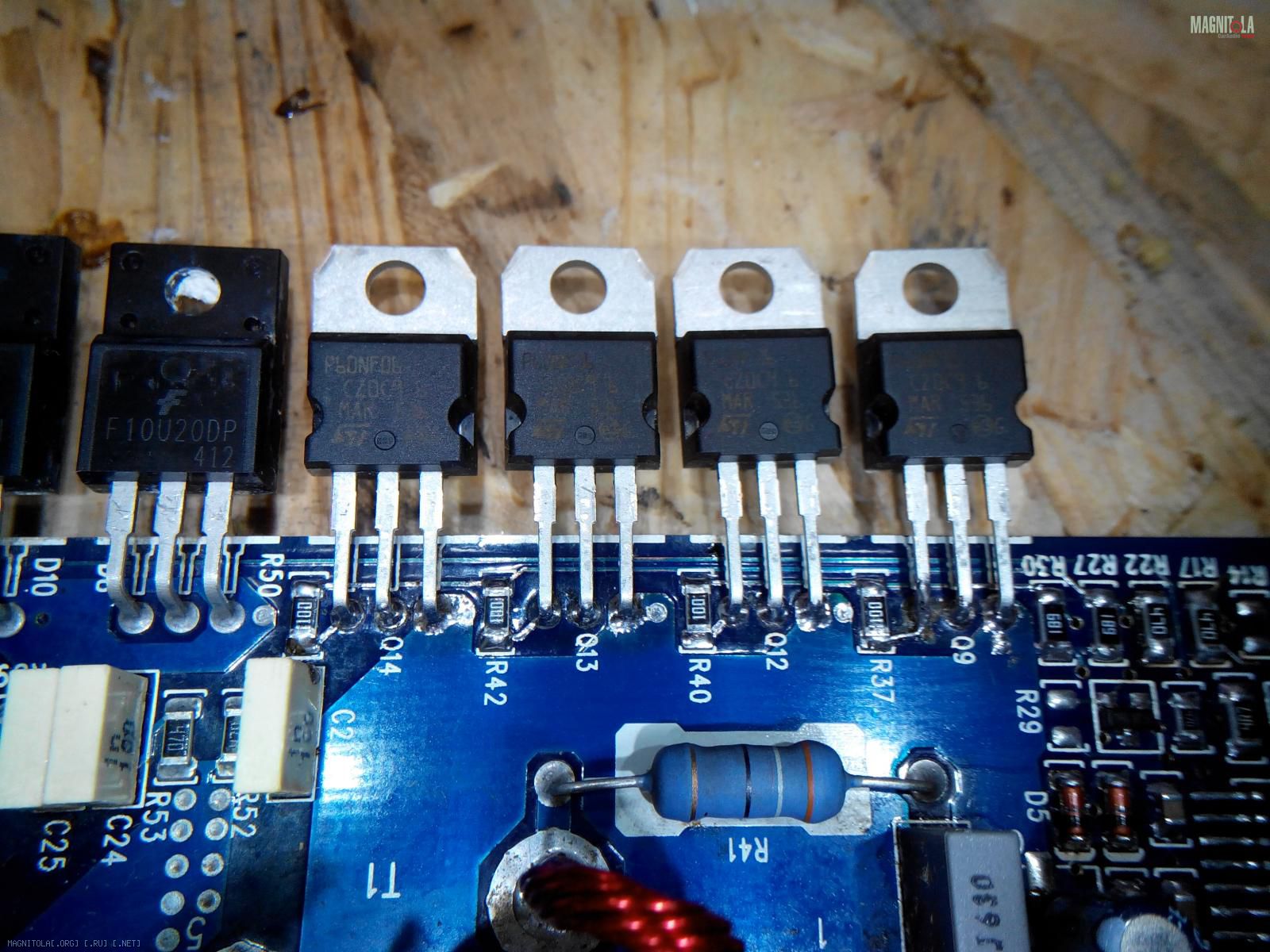

И так, впаял я STP60NF06, замеры в тех же точках:
Вложение 1039022

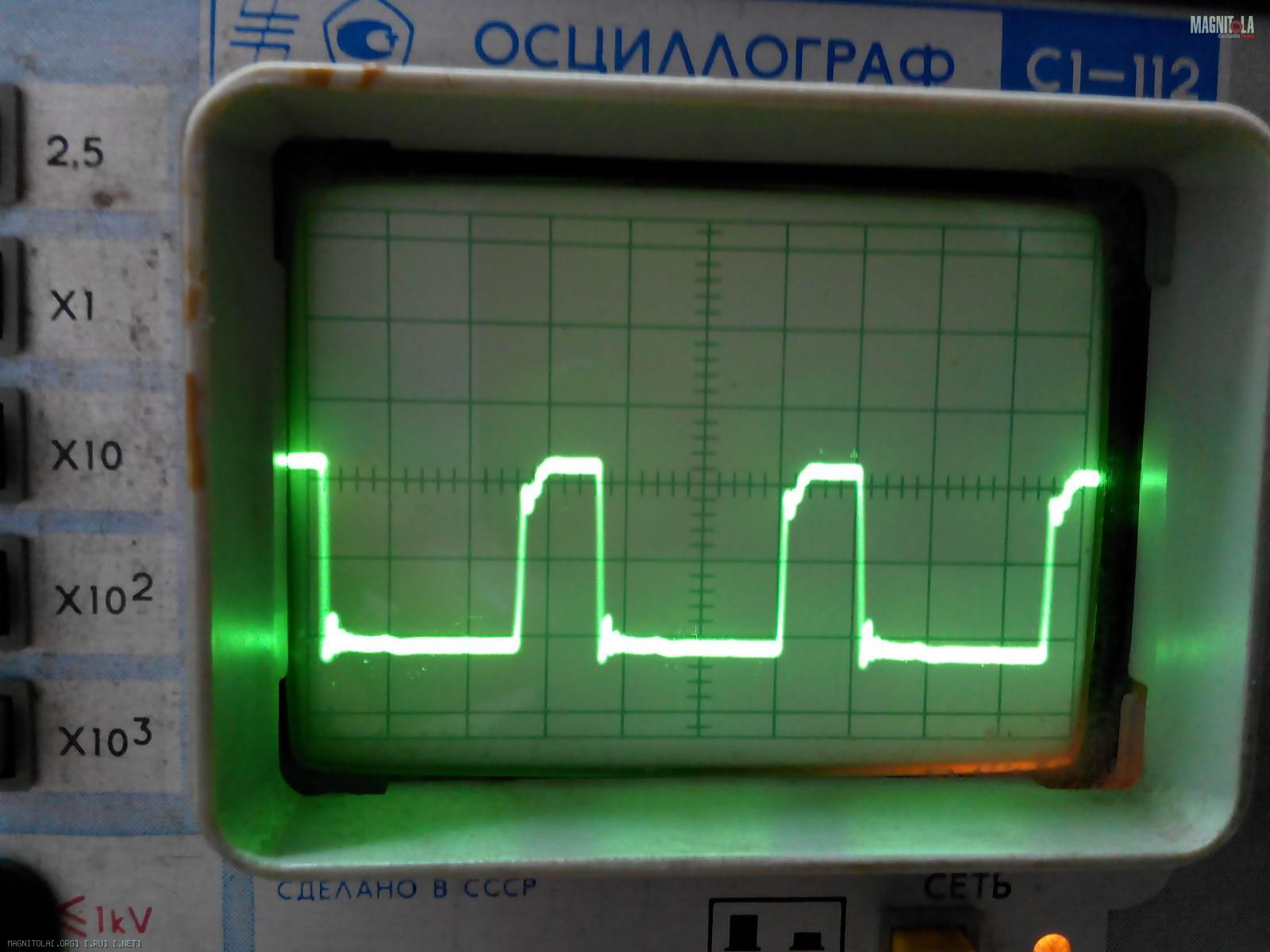

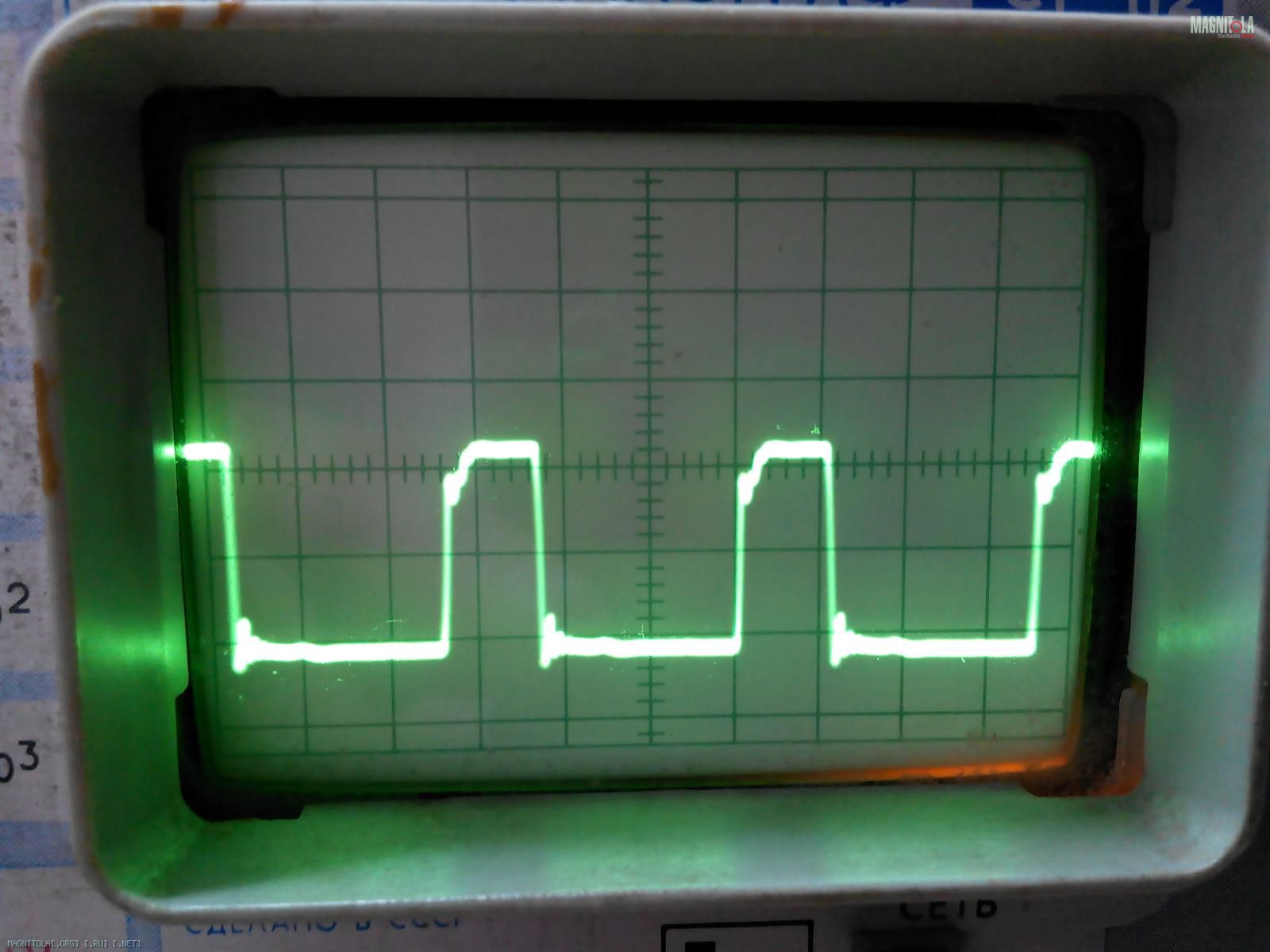

На шиме SG2525APноги 11 и 14
Вложение 1039024Вложение 1039026

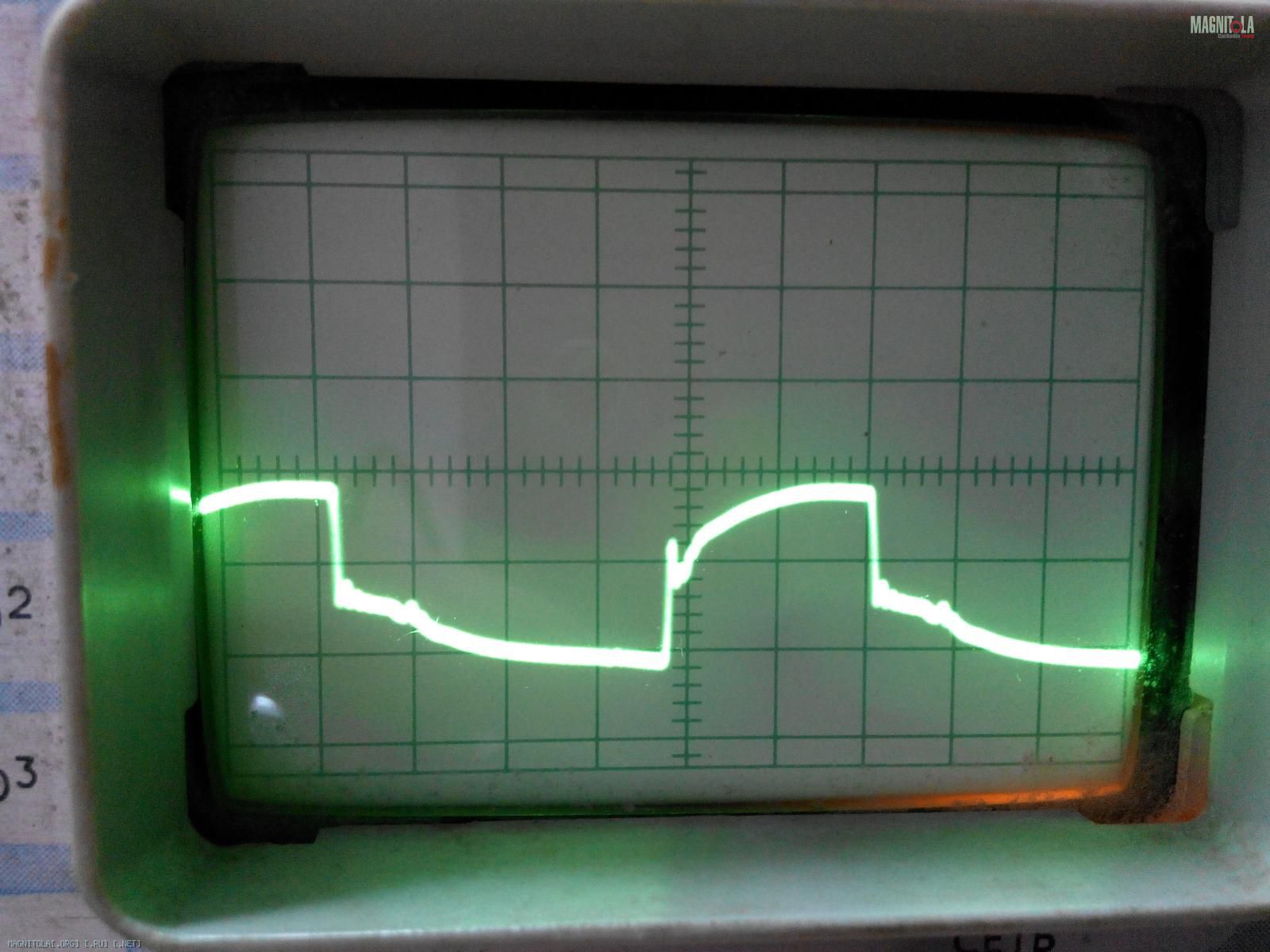

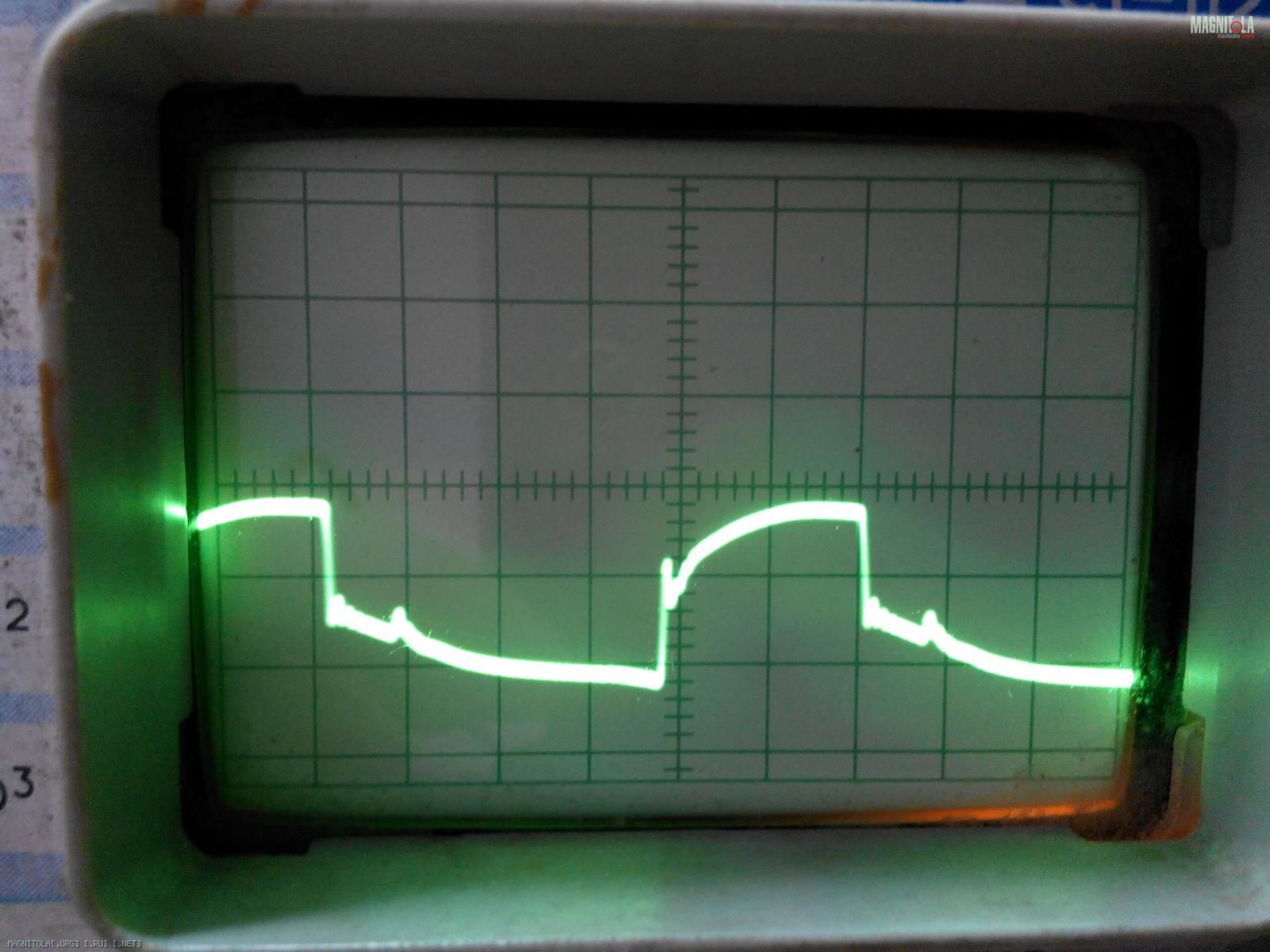

На затворах перед резисторами, тоже самое и после.
Вложение 1039028Вложение 1039030

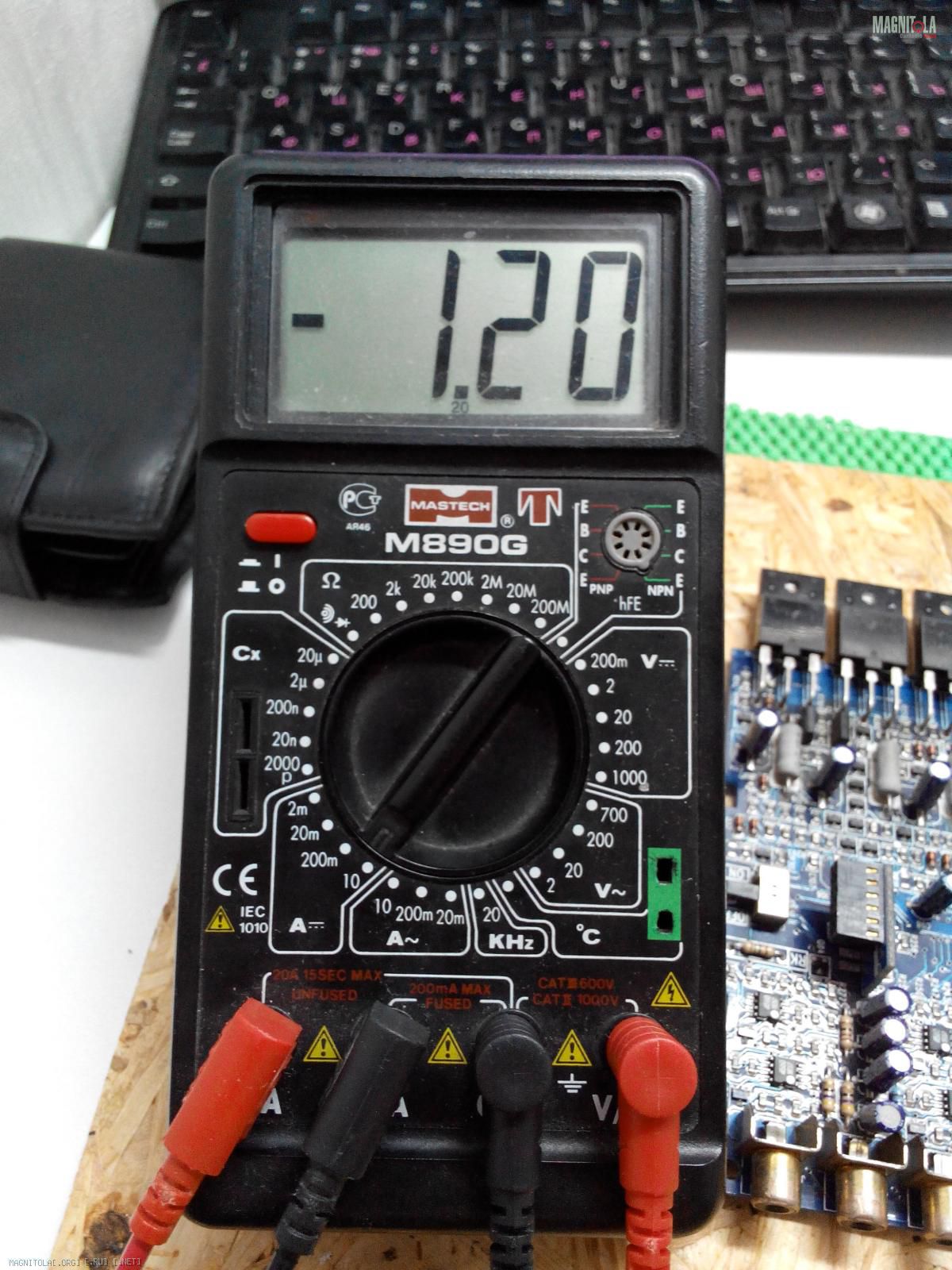

А это ток покоя, ключи тёпленькие, также дико греется R41, на первом фото. :laugh1:
Вложение 1039032
Какие выбрать IRF3205, по ним есть варианты, или без разницы?
И так, впаял я IRF3205
Вложение 1039444
На шиме SG2525AP ноги 11 и 14
Вложение 1039430Вложение 1039432
На затворах везде одинаковые, просто сфоткал по одому из плеча
Вложение 1039434Вложение 1039436
А это на стоках.тоже везде одинаковые.
Вложение 1039438Вложение 1039440
А это ток покоя, ключи нагрелись, до нетерпит палец, также дико греется R41
Вложение 1039442
Блин забыл как PDF пересылается. Скинь имейл, пришлю схему
---------- Сообщение добавлено 27.07.2016 в 20:12 ----------
Гена, ты бы ему обо мне сказал, мне же не тяжело скинуть мануал...
Давно не заходил, уже подзабыл как вставить документ
bes_com,Это я для кого писал?Цитата:
IRF3205 точно не пойдут, не тратьте деньги и время.
А вы, уважаемый gena60 какими критериями руководствуетесь подбирая замену транзисторам в БП? С теорией БП знакомы хотя бы на мизинец? Если знакомы то должны знать что одной из самых важных величин является Rds(on) (это даже по важней тока и напряжения, в разумных пределах разуметься). А теперь сравните этот параметр у родных транзисторов и тех что вы советуете. IRF3205 там, в принципе, работать не будут (без подбора резисторов).
bes_com хватит надеется на чудо, простая замена транзисторов ничего не решит. Копайте глубже...
Во блин пурга. уже и схема загружена, а споры не утихают. И как вижу, уже не один месяц!!! Интересно, автор аппарата до пенсии его юзать собрался?
Чуваки, не обижайтесь, я обслуживаю это бренд в Украине уже 6 лет, был бы владелец ближе, уже давно все решилось. А споры какой транзистор лучше - это для тех, кто дошел до планки знаний. И Гена прав - часто глювая схема есть причина ошибок разработчика.
Дал схему, изучите. Если есть расхождения в компонентах, это не критично. Главное есть с чем сравнить. Удачи!
---------- Сообщение добавлено 27.07.2016 в 23:07 ----------
Ген, я не уверен, писал ли о моих недавних работах, но вот несколько примеров
* Полный трансформер достаточно дорогого усилителя DLS A7
https://vk.com/topic-102659449_34091350
* Аналогичная работа с только купленным и сразу отданным в разборку усилителем ONKYO A9050
https://vk.com/topic-102659449_34312118
* Твик-полутрансформер для FOCAL DUAL MONITOR
https://vk.com/topic-102659449_34208559
* Простенький твик INFINITY REF-5350A
https://vk.com/topic-102659449_34208786
* Это вообще на пол дня работа была...
https://vk.com/topic-102659449_34386121
* Так, халтурка...
https://vk.com/topic-102659449_34304964
https://vk.com/topic-102659449_34208688
В общем, сочувствую, как ты общаешься с такими "грамотеями", я потому и перестал здесь появляться, что терпения на таких просто жалко тратить. Как говорится, мне есть на что тратить свое время!
так, куда копнуть дальше, пните:punish2:
Господа, ну эта модель была не самая удачная. Они в SRX4.1 устранили часть проблем, кому интересно, могу скинуть схемку. Поверьте, драйвер SG3525 не причина, есть у другие проблемы. У кого руки умеют держать паяльник правильно и не только, можно изготовить платку на TL494CN и ею заменить инвертор. как я это делал в своих работах, но лучше все же исправить выходной каскад перед мосфетами - он не очень удачно сделан.....
А вообще повторюсь - чем ковыряться в том, где нет опыта, лучше отдать настоящему мастеру. А советы "бывалых" только оттягивают процесс окончания мучений и увеличивают расходы. да и время...:punish2:
я готов, дружу с паяльником, проблема только с изготовлением платы, но решаемая.
или проще что-то новое намутить, а это выкинуть?
у меня ещё пациент лежит, не мой правда, но мозг вынес, проблема где то в чёрной плате, на первом фото.
Вложение 1039658Вложение 1039660
Вот как я делал пару аппаратов этой серии:
SRx2.1
https://vk.com/topic-102659449_33256891
SRx5.1
https://vk.com/topic-102659449_33357118
А это доработка предвыходного каскада для такой микрухи, т.е. о чем Вы все спорите уже много времени. И транзисторы здесь я установил такие, как советует Гена!
https://vk.com/topic-102659449_33711061
А на SR1D.k вообще стоят 8 шт IRF2805!!!
http://www.edmar.kiev.ua/rekonstrukc...telya-audison/
Ну блин просто детский сад!!!
---------- Сообщение добавлено 27.07.2016 в 23:33 ----------
Это моноблок D-class, полетели транзисторы выходного усилителя, если их можно так назвать. Где тут SRx4?
С Rds у 3205 всё хорошо а вот с Dg и Giss совсем беда для данного аппарата, и STP55N06 тоже не очень, писал уже IRFZ44V ну и FQP50N06.
http://magnitola.org/attachment/4/8/8/2/3/900042.thumb
Видно куда копать и почему греется, осталось руки приложить, делов то.
для меня не очень понятны осциллограммы, никогда не пользовался осциллографами, давайте разберём, что на данной диаграмме не так.
там в идеале должна быть синусоида, по факту миандр.
есть ещё какой то пик, его не должно быть, как я понимаю?
причина R41 C14, я правильно понимаю?
или я них..я не понимаю)))
По факту и должны, квадратные штаны, рез. кипит и феты из за тычков ( ну или пик), тычки в свою очередь сквозной ток с большей вероятностью, итого к дедтайму подбираемся, и тут прямая зависимость как фетов так и драйверов(по схеме я бы изменил немного С1-4 убрать и поставить параллельно R8-21, R2-16 заменить перемычками а на место С1-4 поставить диоды катодами к драйверам Q 1-2-3-7 и последних базы прижать к земле рез. по 1к, да и рез. R17-22 великовасты 47ом ) имхо.
то есть вот так?
Вложение 1039854
А что с ключами? оставлять IRF3205 или STP60NF06? или ещё какие купить, по мне так на STP60NF06 характеристики получше были, правда что на стоке не смотрел, но можно и перепаять обратно.:scratch_one-s_head:
