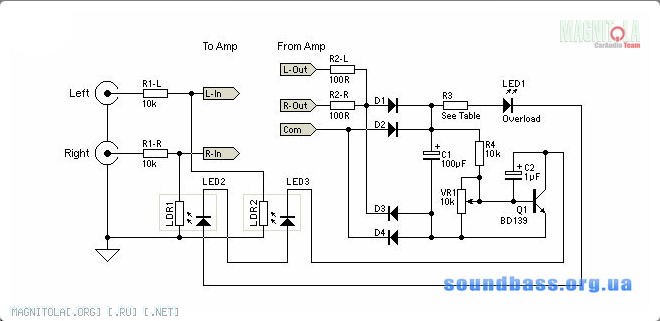

Привет друзья!Ж) Помогите разобраться что куда подключать, хочу собрать схему клиплимитера для автомобильного усилителя по прикреплённой схеме, не могу понять где подключается питание усилителя где сигналы помогите наглядно:resent:
Это устройство питается от выхода усилителя (R-out и L-out) и начинает работать при подключении контакта COM к земле(минусу питания)
Из за небольшого коэффициента усиления (всего один транзистор) начнет портить звук задолго до наступления клиппа.

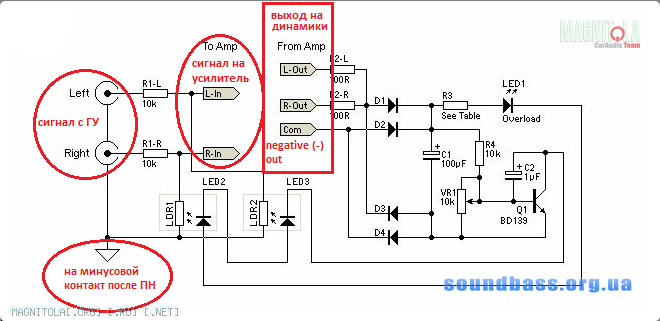

Flatout, я правильно понял? Если да то как быть с коофициентом усиления? Заменить транзистор на более мощный? Схема планируется использоваться для сабового звена.Вложение 467166
Нижние выводы LDR1 LDR2 припаиваются к "земляному" выводу входных разъемов RCA.
Однотранзисторная схема будет работать примерно так.
Если убавишь чувствительность, то не ограничит клипп; если добавишь чувствительность, начнет ограничивать слишком рано, на небольшой громкости. Отрегулировать требуемый алгоритм работы будет сложно или невозможно, параметры регулировки будут плавать в зависимости от температуры, частоты и хрен знает чего еще.
При подключении устройства к усилителю есть шанс угробить последний неаккуратной пайкой или ошибкой в монтаже.
Если ничего не пугает, то есть шанс испытать чувство глубокого удовлетворения от самостоятельно собранного устройства :)
Flatout, ну раз такое дело, я верю вам. а у вас не примете есть какая нибудь хорошая схема которая не влияет негативно на звук и в тоже время работает как положено? Усилитель мощностью около двух киловатт RMS питание 80 вольт вроде после пн. Ещё дома есть слабый двух канальник 100 ватт в мосту на 4 ома на сабе в него тоже хочу внедрить
В Гугле полно этого добра. Думаю минимум один операционник в управлении, в регулировании оптопара или полевая сборка с 15 вольтовым питанием. Полевой или биполярный транзистор, шунтирующий входную цепь, нормально работает при уровне не более 20-30 мВ.
Только я не совсем понимаю смысл использования лимитера в басовом звене. Кого беречь саб или усь? Или АКБ от разряда :)
Flatout, Спасибо за ответ. для сабового звена клиплимитер необходим когда любишь слушать в шишку, ведь клиппинга не слышно на низком басе. Я подумал и наверное я обойдусь обычным clip детектором, чтобы видеть когда мощнстью усилка исчерпана, сам буду убавлять до нужного значения.
