Убил одним махом,а как же диагностика без малого осуществляться будет?-беспечно к приборам относится не стоит,я даже не представляю-прибор всегда заберу,ведь он не иголка и потерять сложно в машине:sad:Цитата:
Сообщение от mohov_a
Вид для печати
Убил одним махом,а как же диагностика без малого осуществляться будет?-беспечно к приборам относится не стоит,я даже не представляю-прибор всегда заберу,ведь он не иголка и потерять сложно в машине:sad:Цитата:
Сообщение от mohov_a
Ну я совсем запутался(((
подключил к питанию через пред 5 А, рем взял от плюса. Загорелась красная лампрчка. Решил сфоткать, приготовил огрызок, подключил и вот:
Вложение 531548
Отключил, подключил, красная пару секунд, щелчок потом зеленая. Что с ним???
Проснулся!3Ы 3Ы 3Ызелёная значит будет жить..Цитата:
Сообщение от mohov_a
Так что емкость под паять и проверить с акустикой?
а сразу проверить нет возможности?..Цитата:
Сообщение от mohov_a
Завтра организую. Но оторванный контакт емкости все равно нужно чинить!
а пропаять нет возможности?если нет то замена.Цитата:
Сообщение от mohov_a
Скорее всего замена, оборван под корень((( надо сразу поте титл чтобы запчасти одним отправлением заказатьЦитата:
Сообщение от Димитрий-Донской
Тогда точно под замену..Я бы выпаял и попытался подпоять..возможно получится..Закрепить силикончиком для надёжности..(после впайки)некоторые термоклеем закрепляют..
Лучше заменить на новую,такой маленький совет.,Цитата:
Сообщение от mohov_a
что за щелчок? в усилке щёлкать нечему!Цитата:
Сообщение от mohov_a
Похож на включение рэле, после него (щелчка) и загорается зеленая лампочка.Цитата:
Сообщение от FFZ
Всё что есть в усилителе ты и сам прекрасно видишь, там нет реле, щёлкать соответственно нечему, о чём я и написал, усилитель должен включаться нормально без щелка.Цитата:
Сообщение от mohov_a
Проверю сегодня с нагрузкой, отпишу. Мне то же не нравится как он включается, сначала красная зажигается на секунду.
Сначала красная, это для многих усилителей нормальное включение.Цитата:
Сообщение от mohov_a
Что то на подобие щелчка может давать трансформатор ПН-а. Причины разные, плохое (слабое по току) питание в результате чего просадка питания в момент запуска ПН-а, перекос первичных плеч раскачки трансформатора и щелчок. Так же может быть и причиной нехватка конденсатов в первичной цепи, оторваны же они у тебя. Тот же драйвер управления ПН-ом может криво запускаться.
В общем нужно точно выловить источник звука щелк.
Подключил акустику. Старичек как раненый солдат, запел чисто на оба канала, даже с оборванной емкостью)))
единственное, почистил крутилку Гейна спиртом, хрипеть перестала, но при прикосновении к ней появлялся фон, потом пропал, потом опять появлялся, грешу на сопливое подключение.
---------- Сообщение добавлено 05.03.2014 в 12:22 ----------
Да и до подключения массы (плюс и ремоут были подключены вместе) лампочка светилась каким то тусклым розовым цветом, опять же грешу на сопливое питалово.
---------- Сообщение добавлено 05.03.2014 в 12:25 ----------
Вывод такой:
прежде чем разбирать нужно проверить)))!!!
нет, это не подключение это сам регулятор. на этих папаях и его клонах этот косячок почти у всех, забей.Цитата:
Сообщение от mohov_a

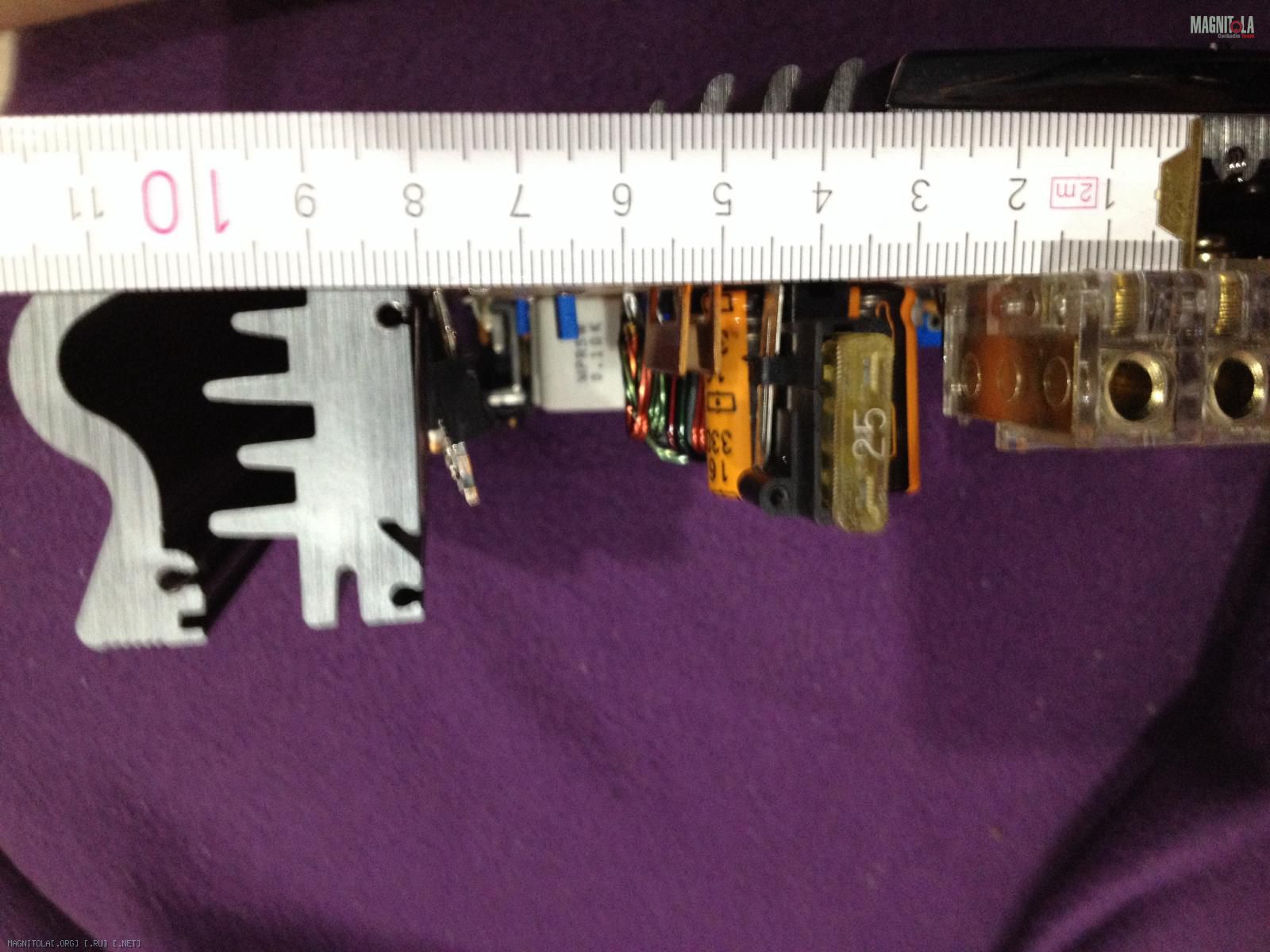

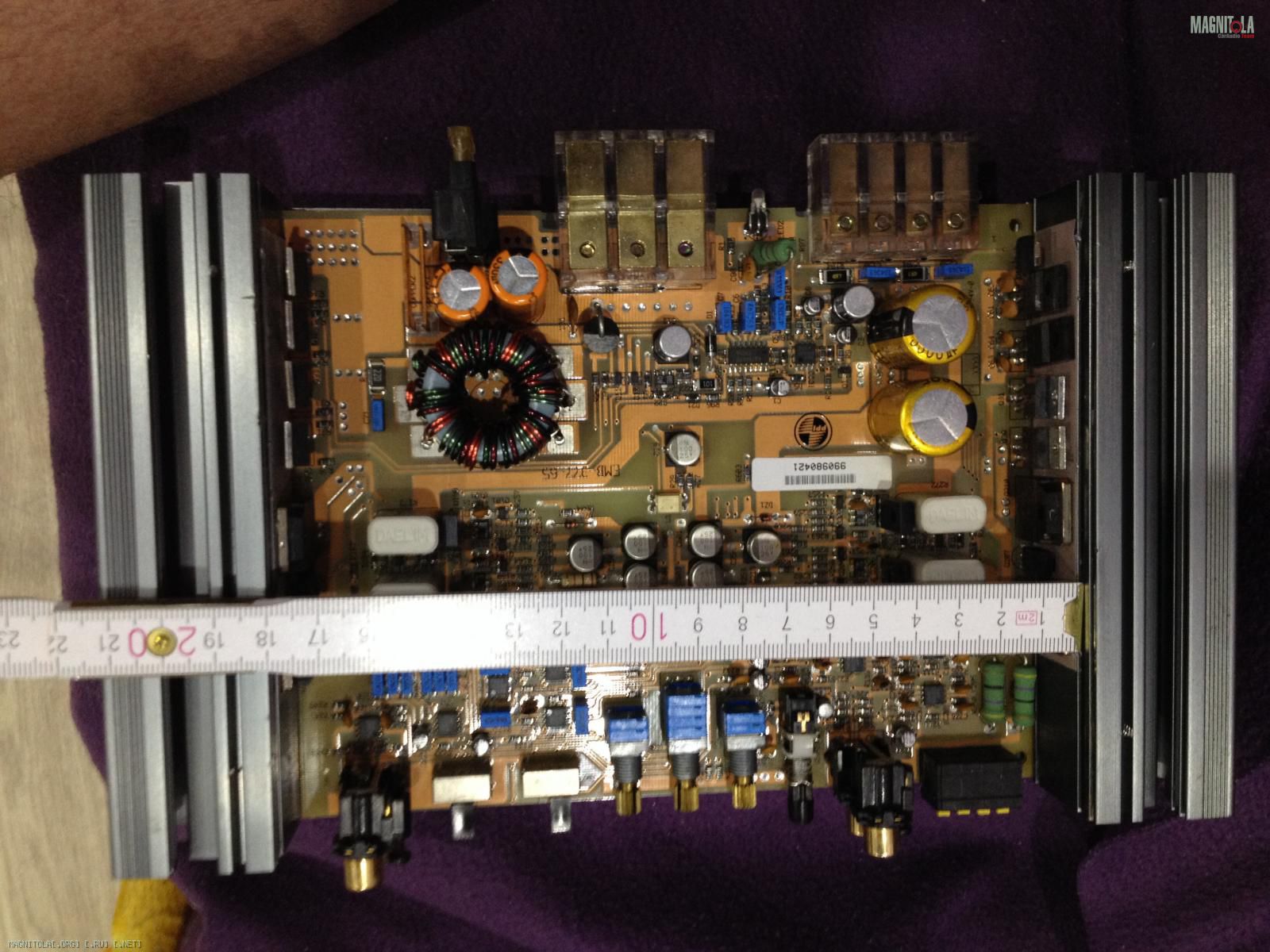

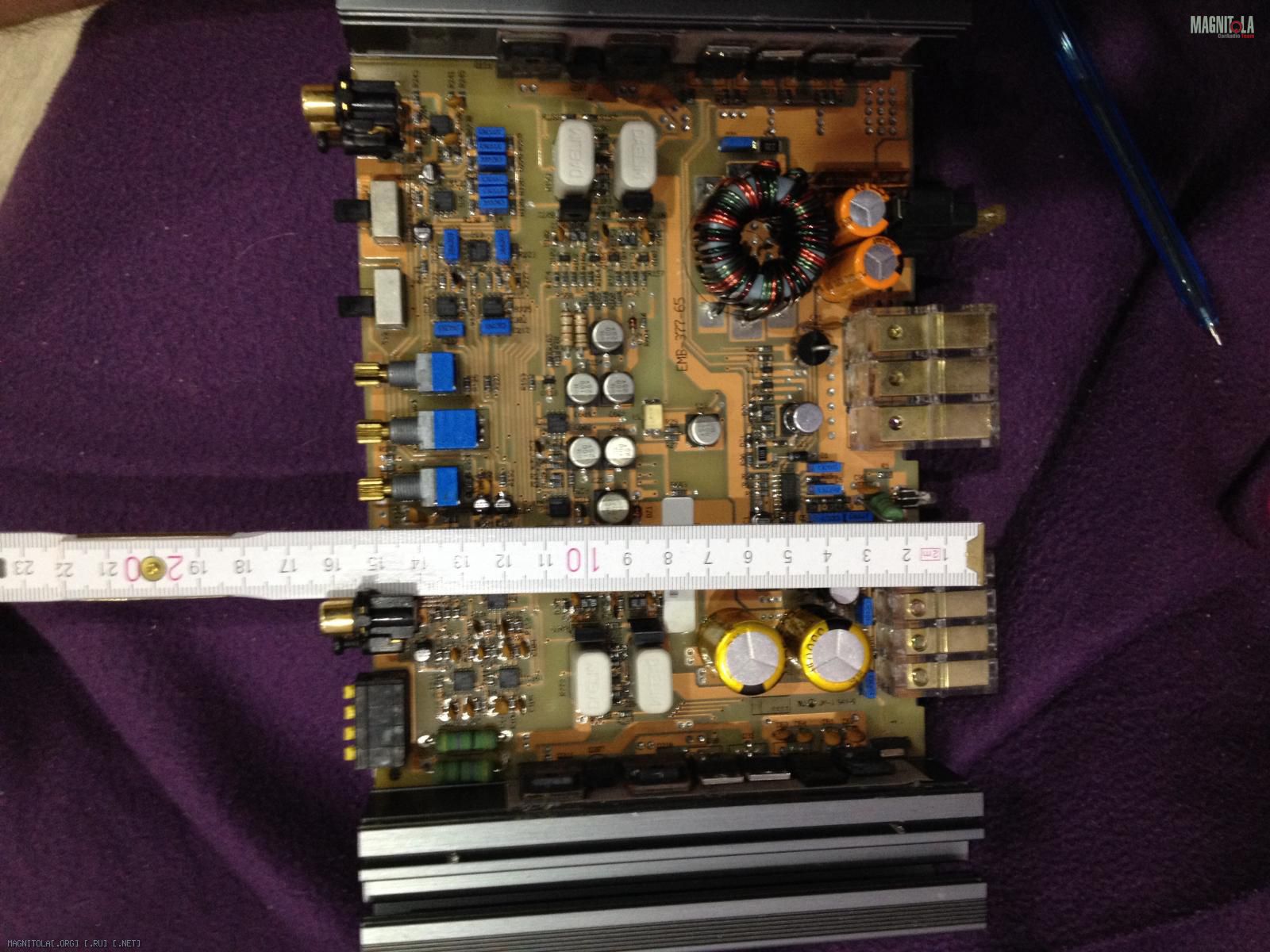

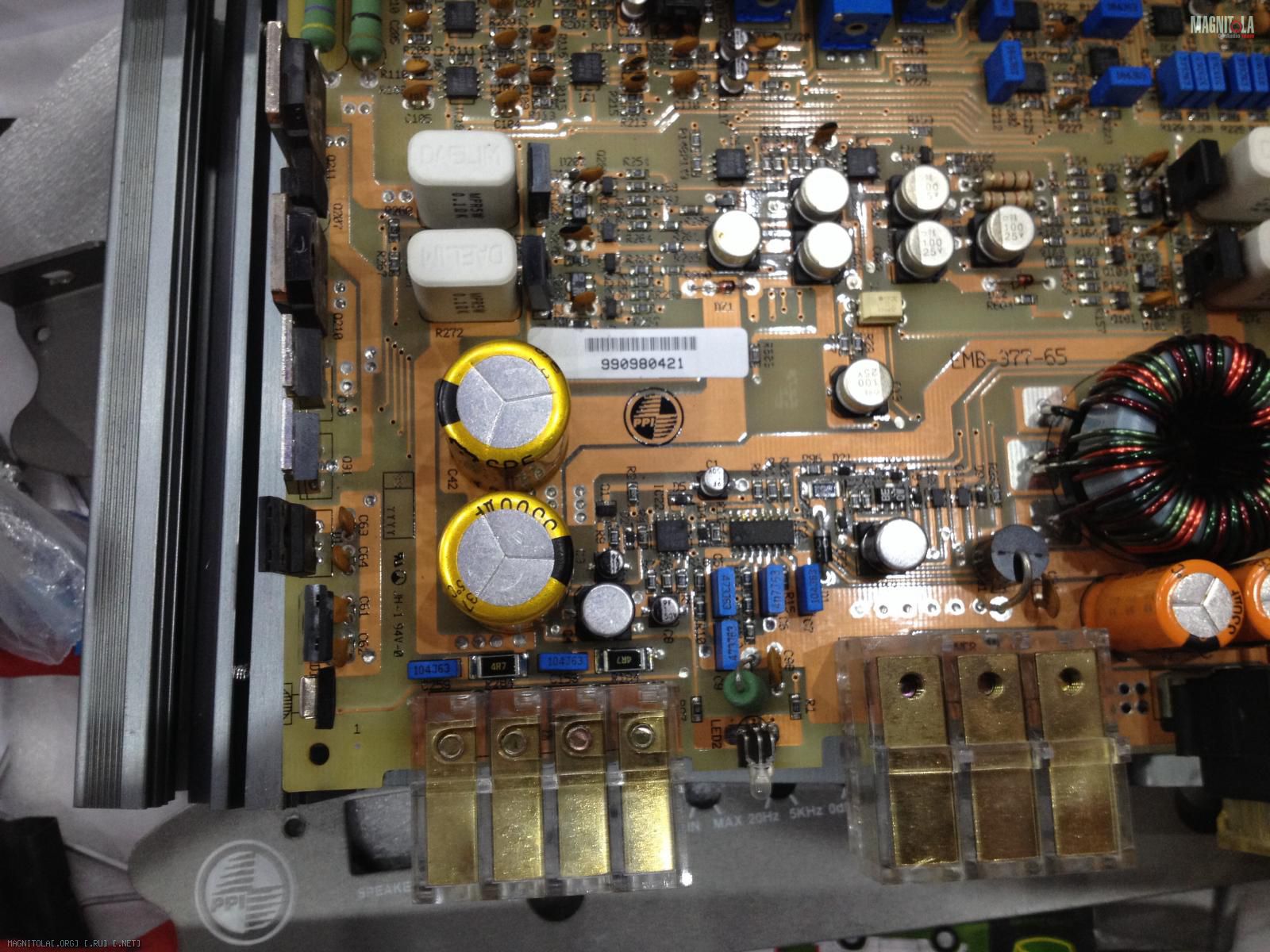

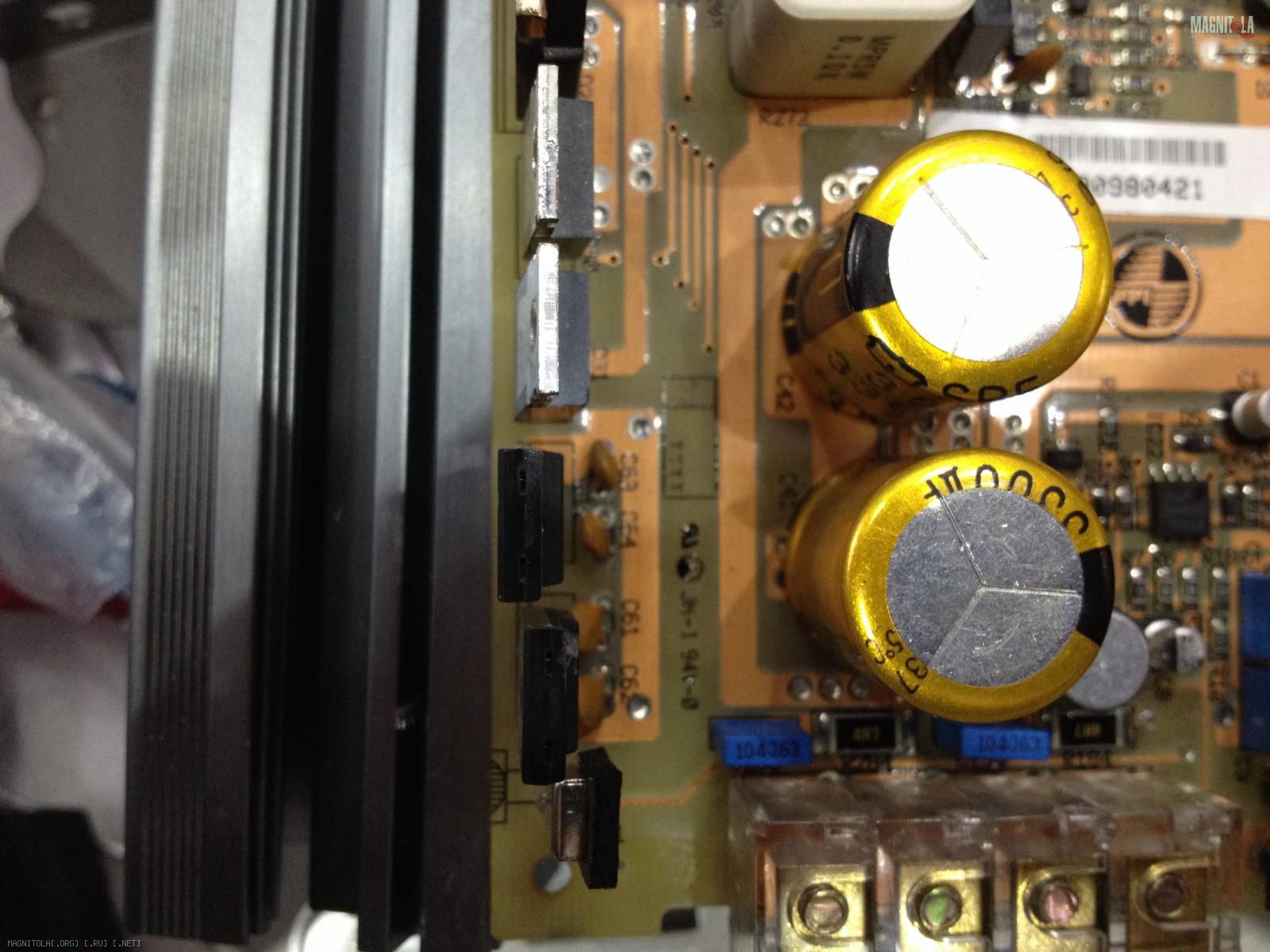

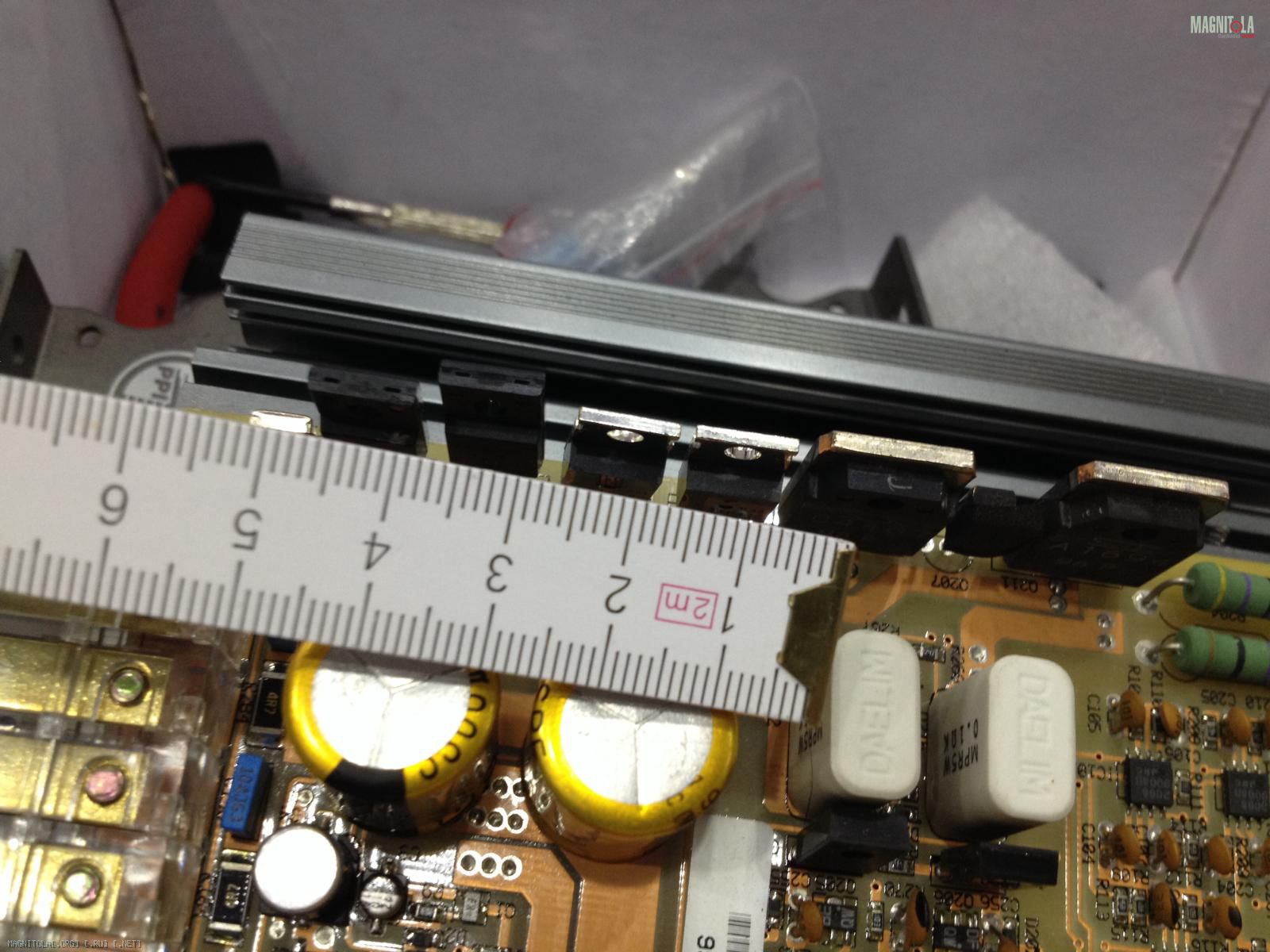

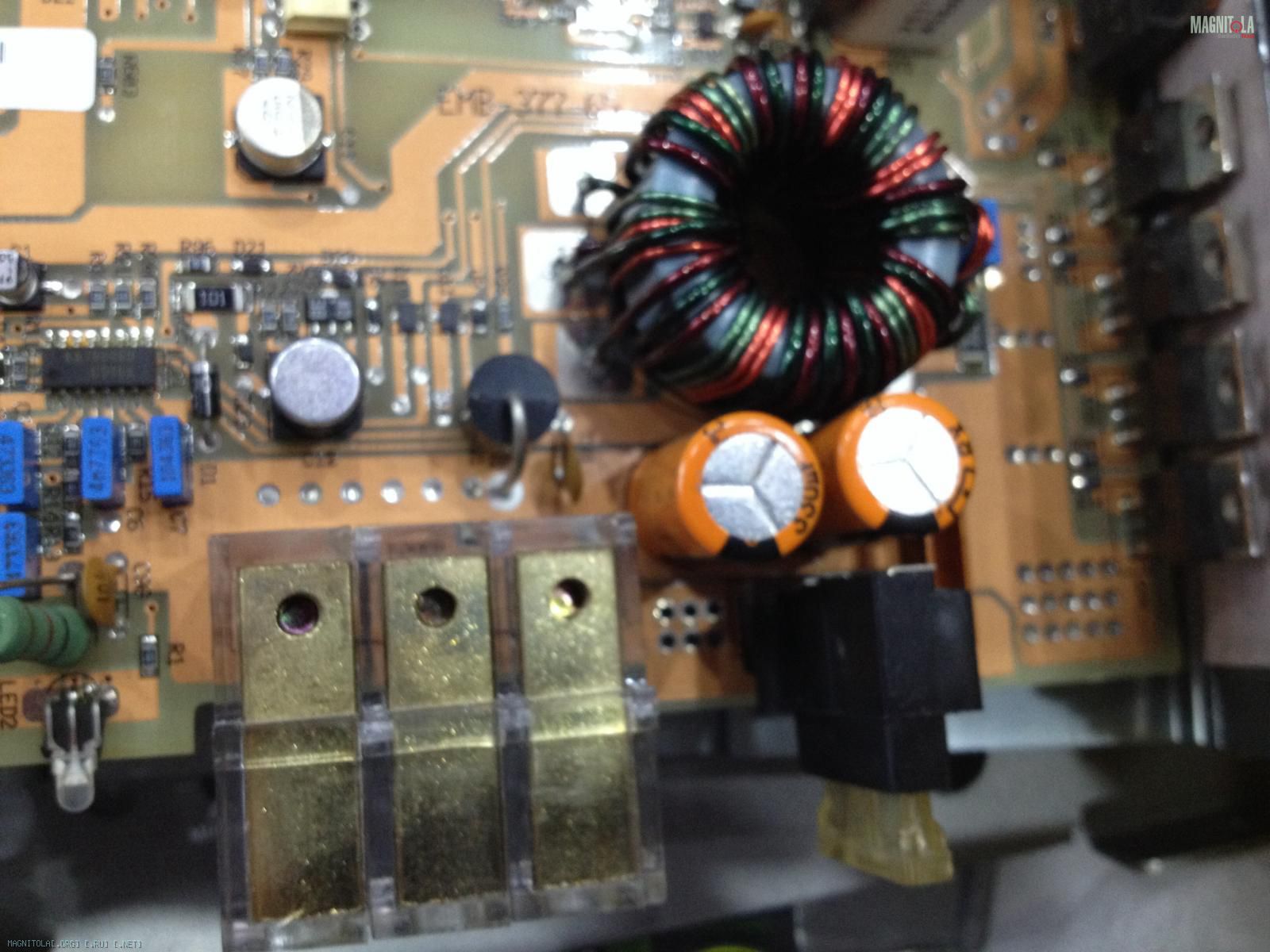

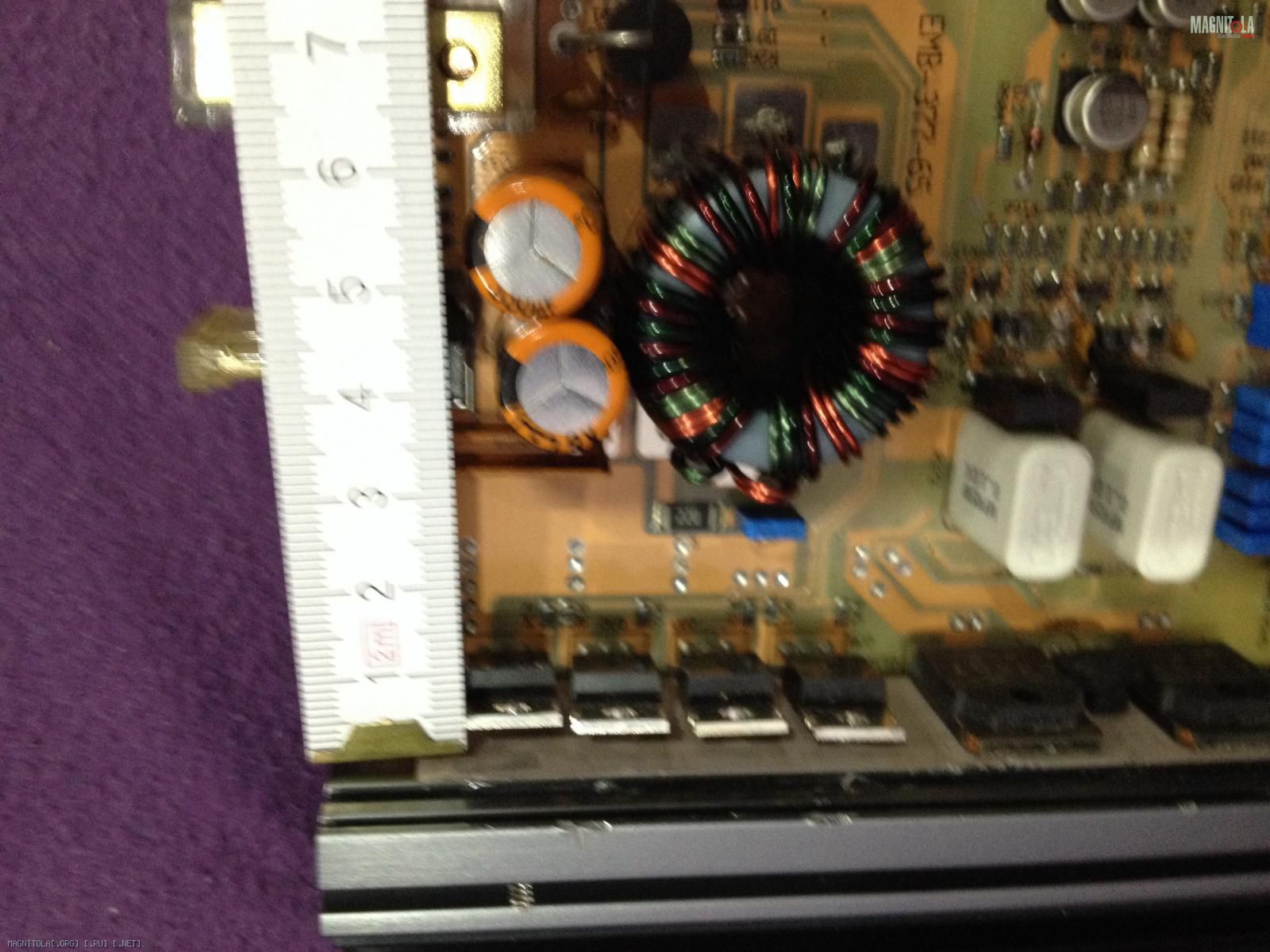

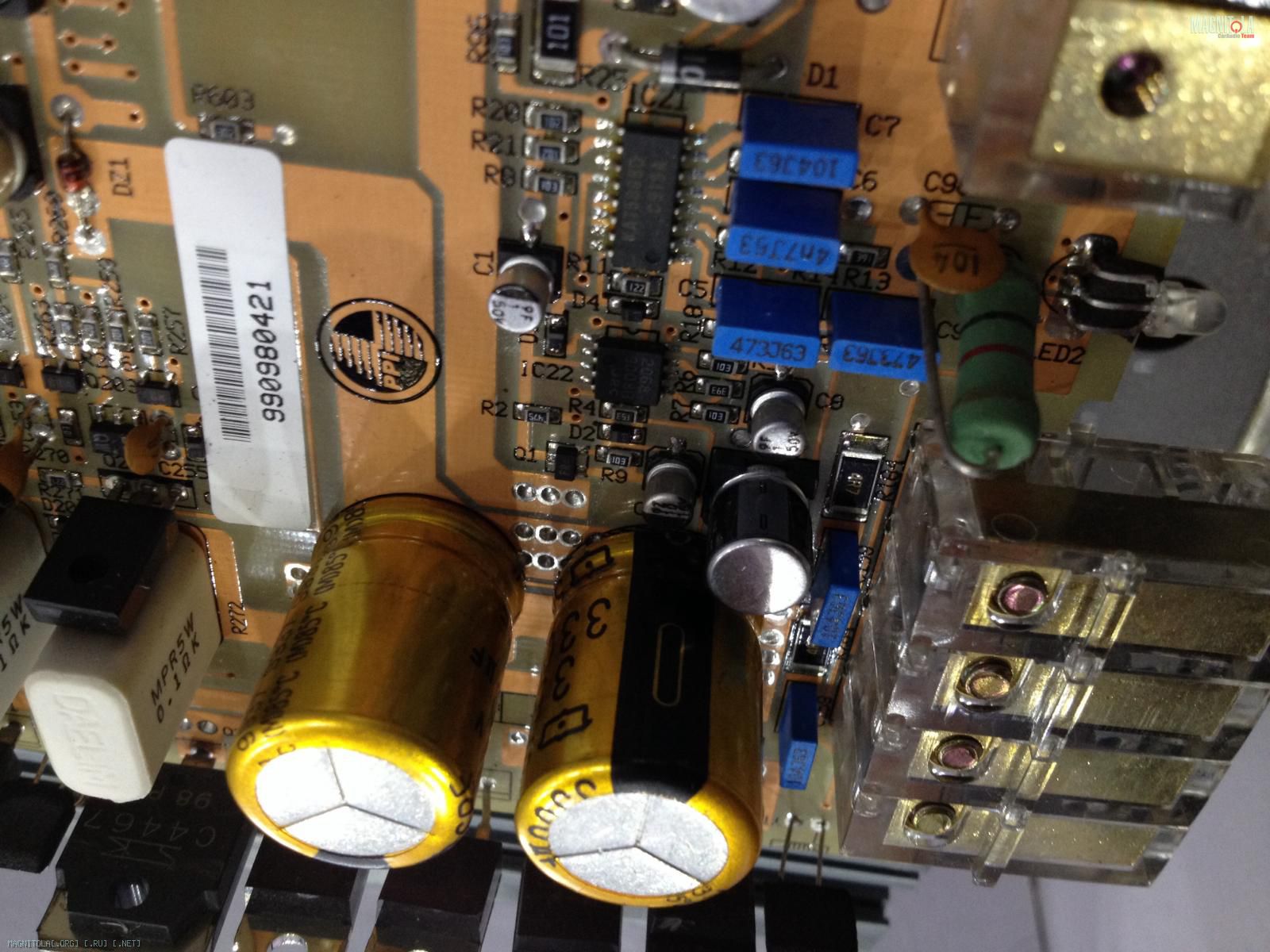

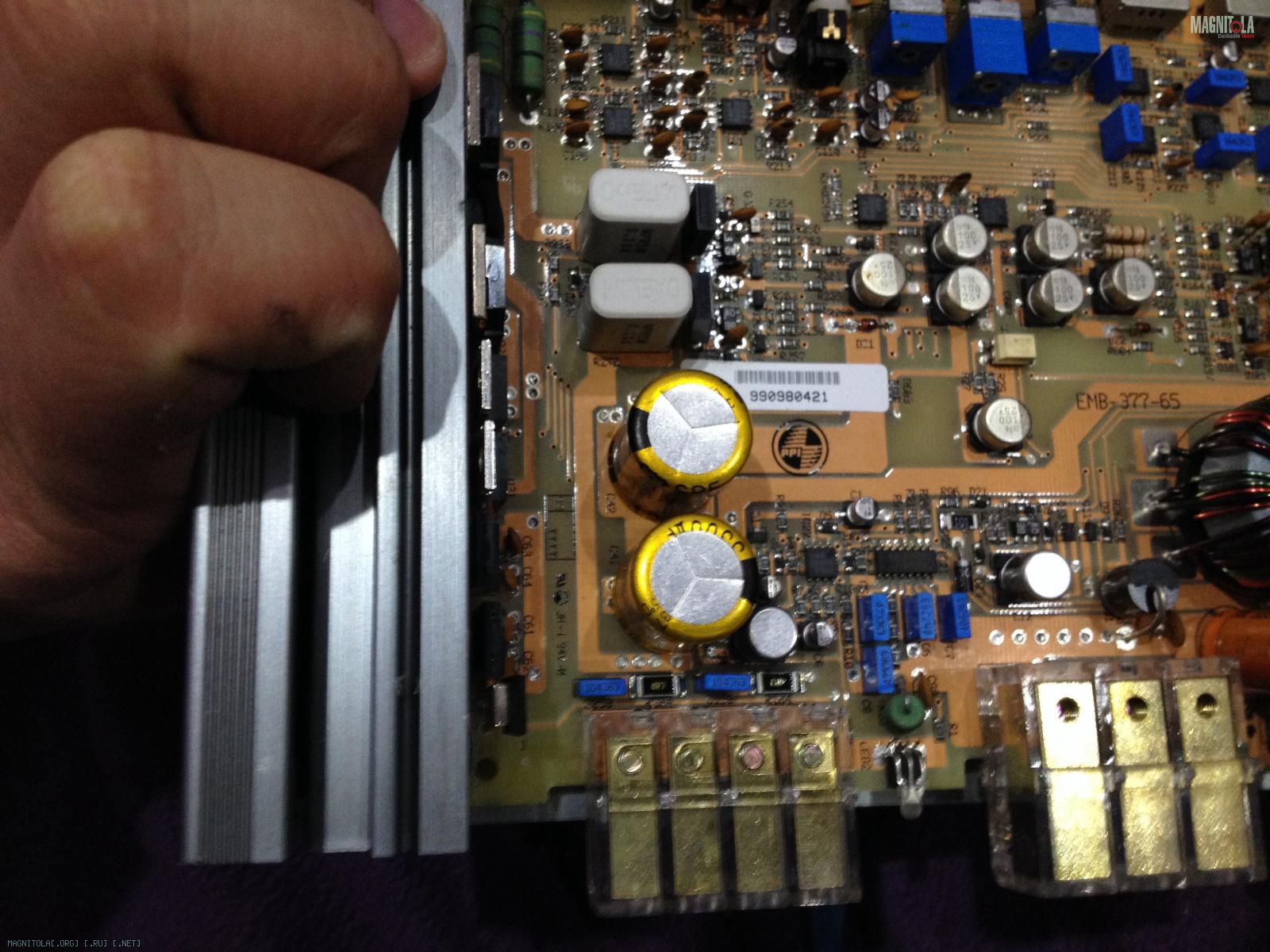

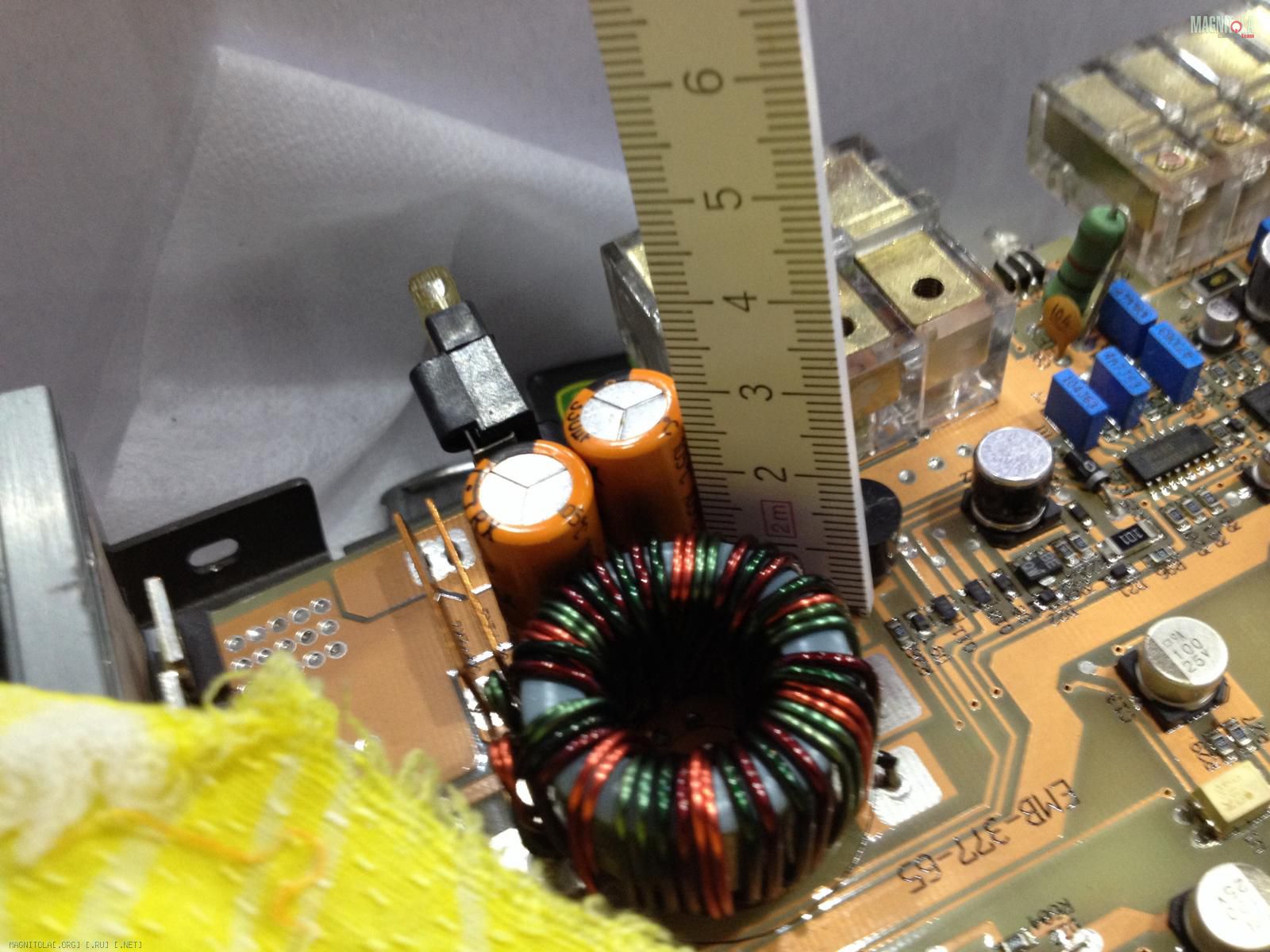

Вложение 533670Вложение 533676Вложение 533678Вложение 533680Вложение 533682Вложение 533684Вложение 533674Вложение 533686Вложение 533688Вложение 533690Вложение 533692Вложение 533694Вложение 533704Вложение 533706Вложение 533708

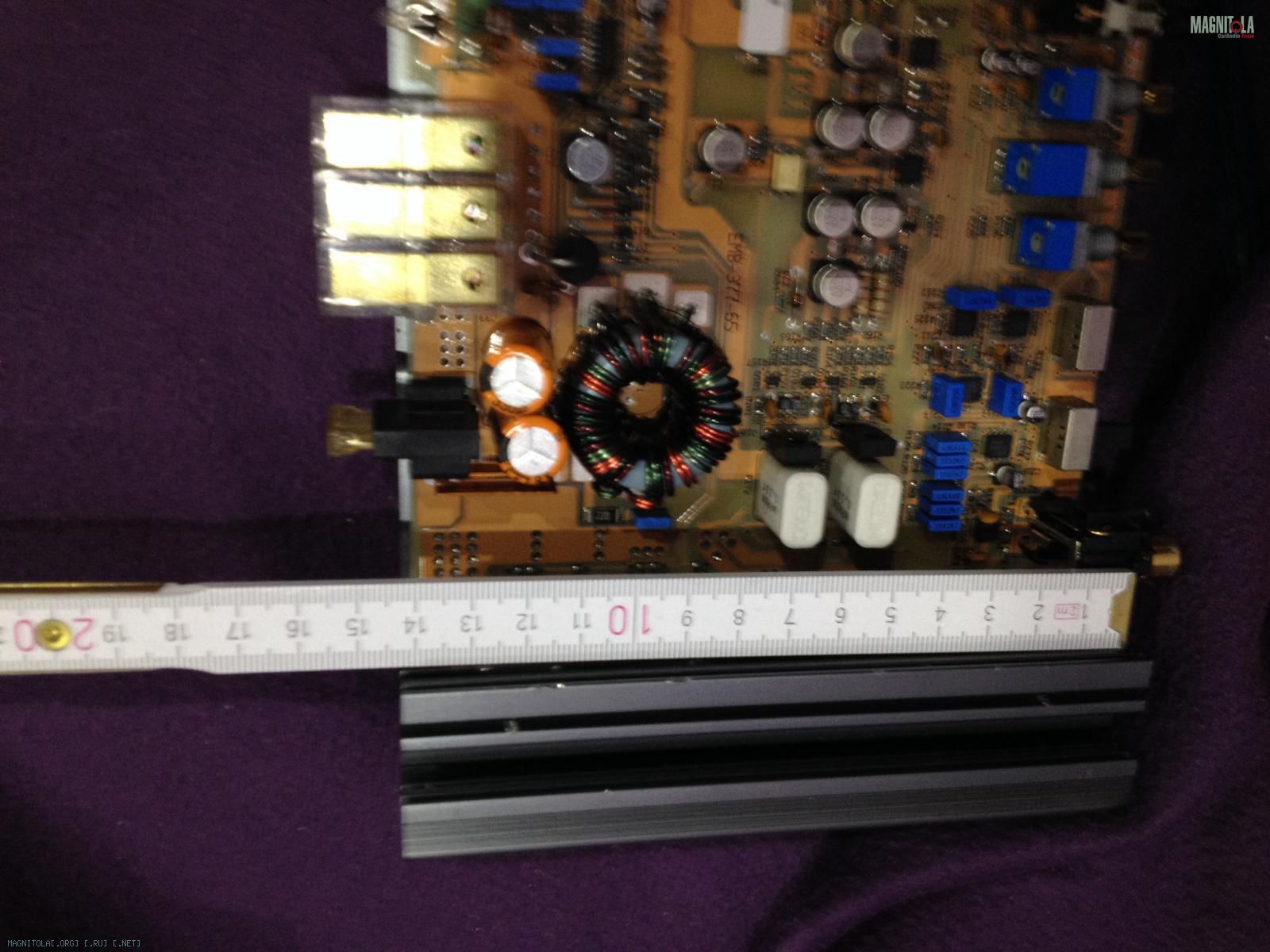

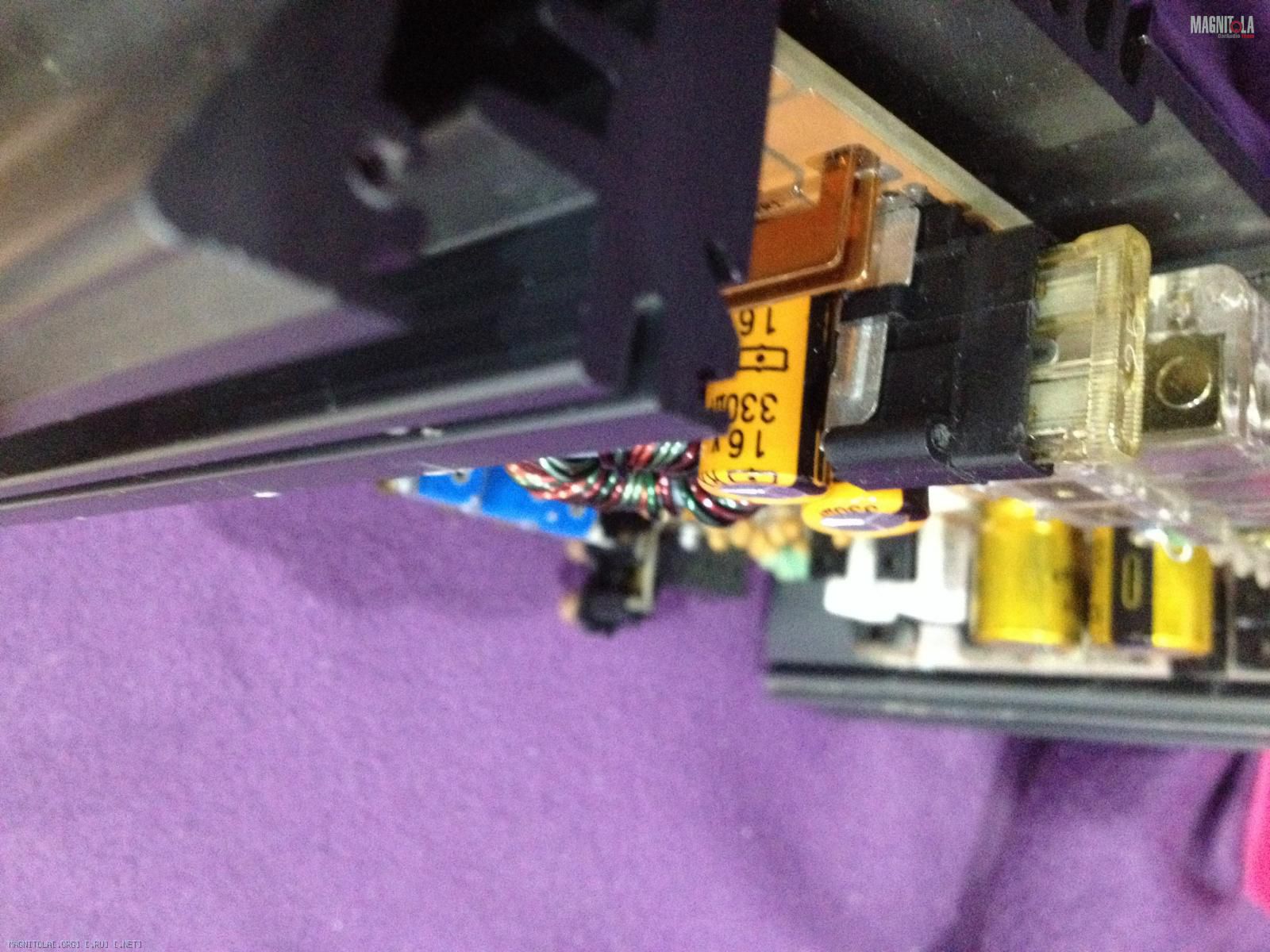

Вложение 533710Вложение 533712Вложение 533714Вложение 533716

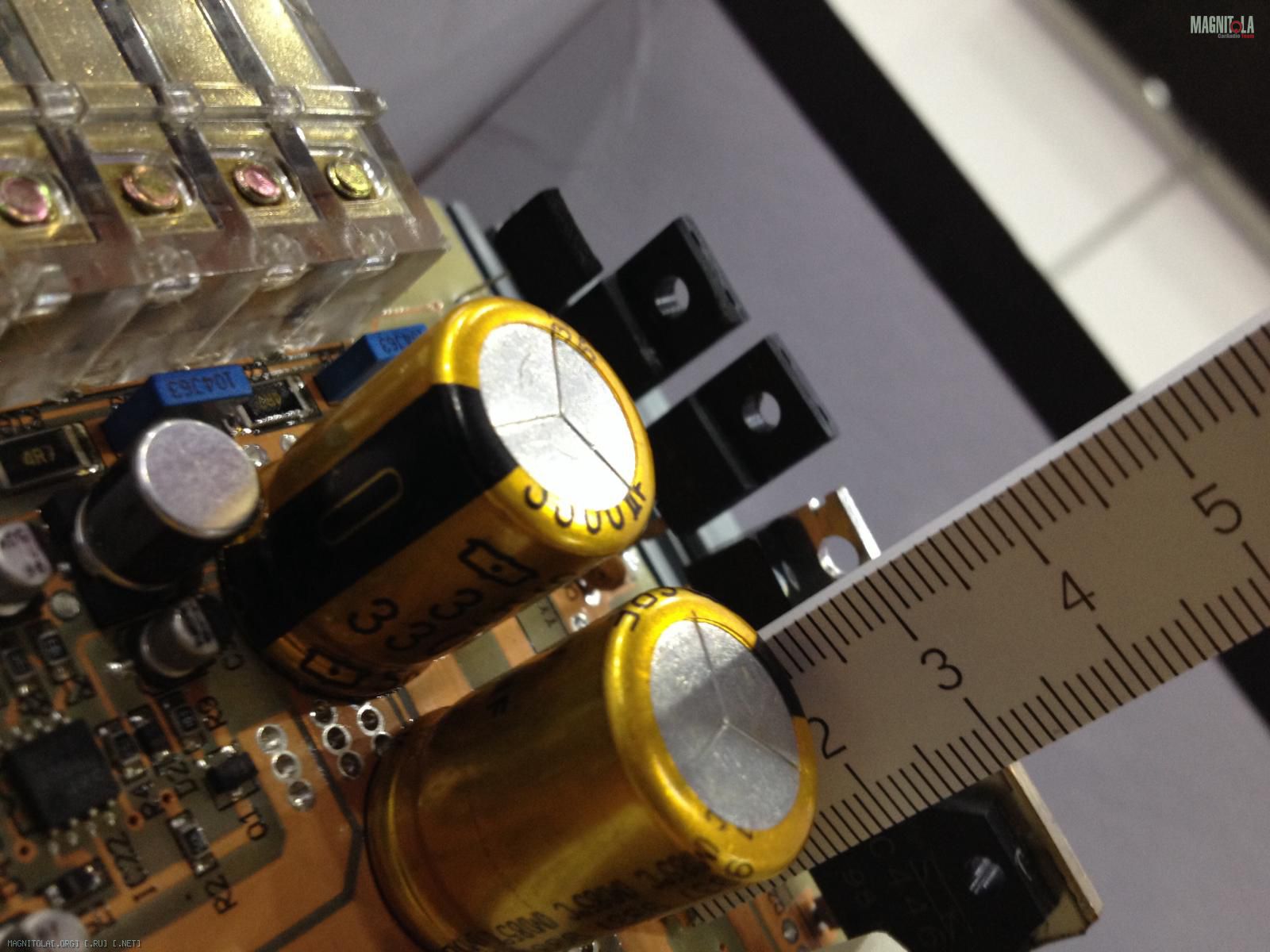

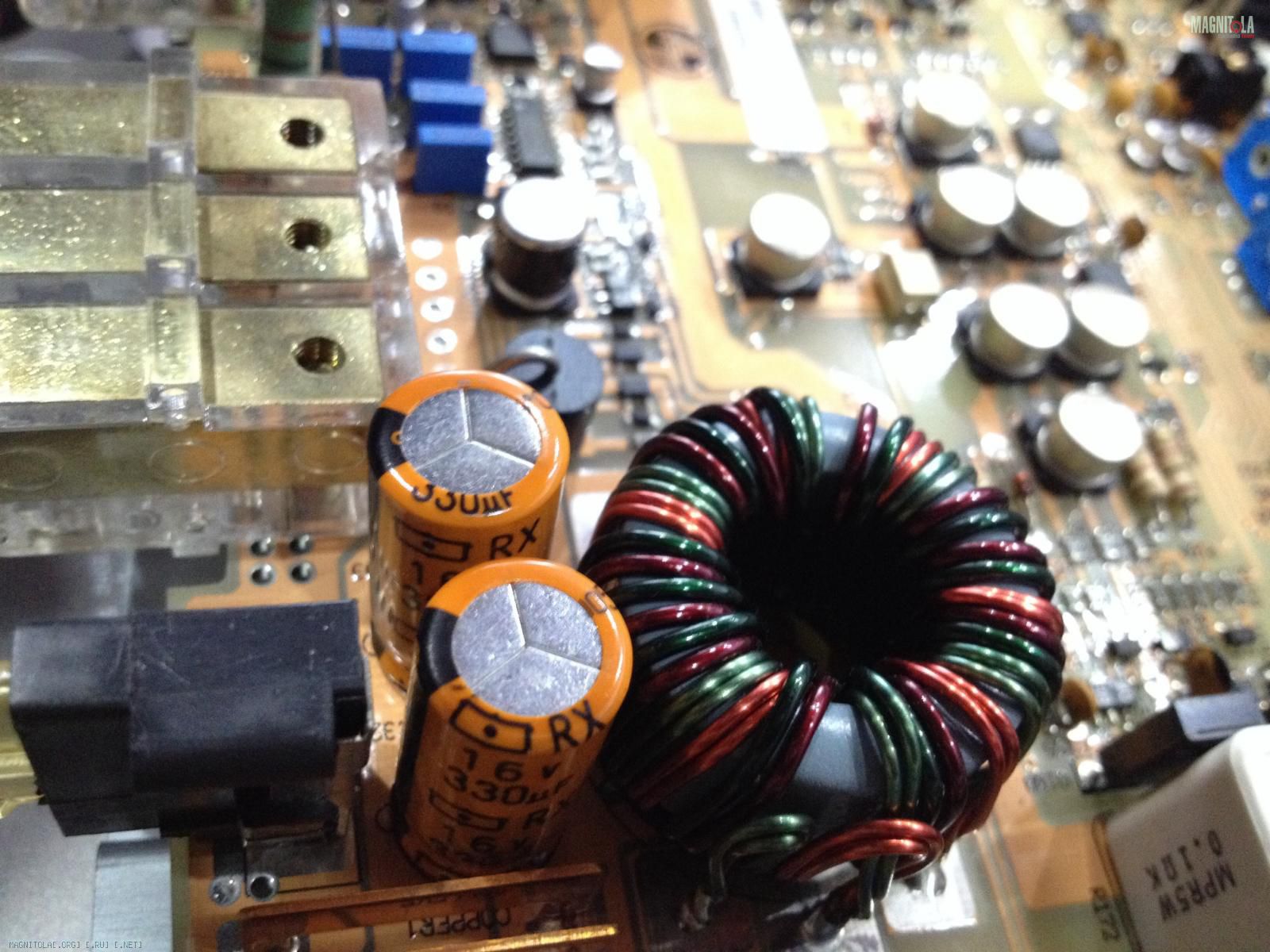

Осталась самая сложная и интересная задача, подобрать емкости

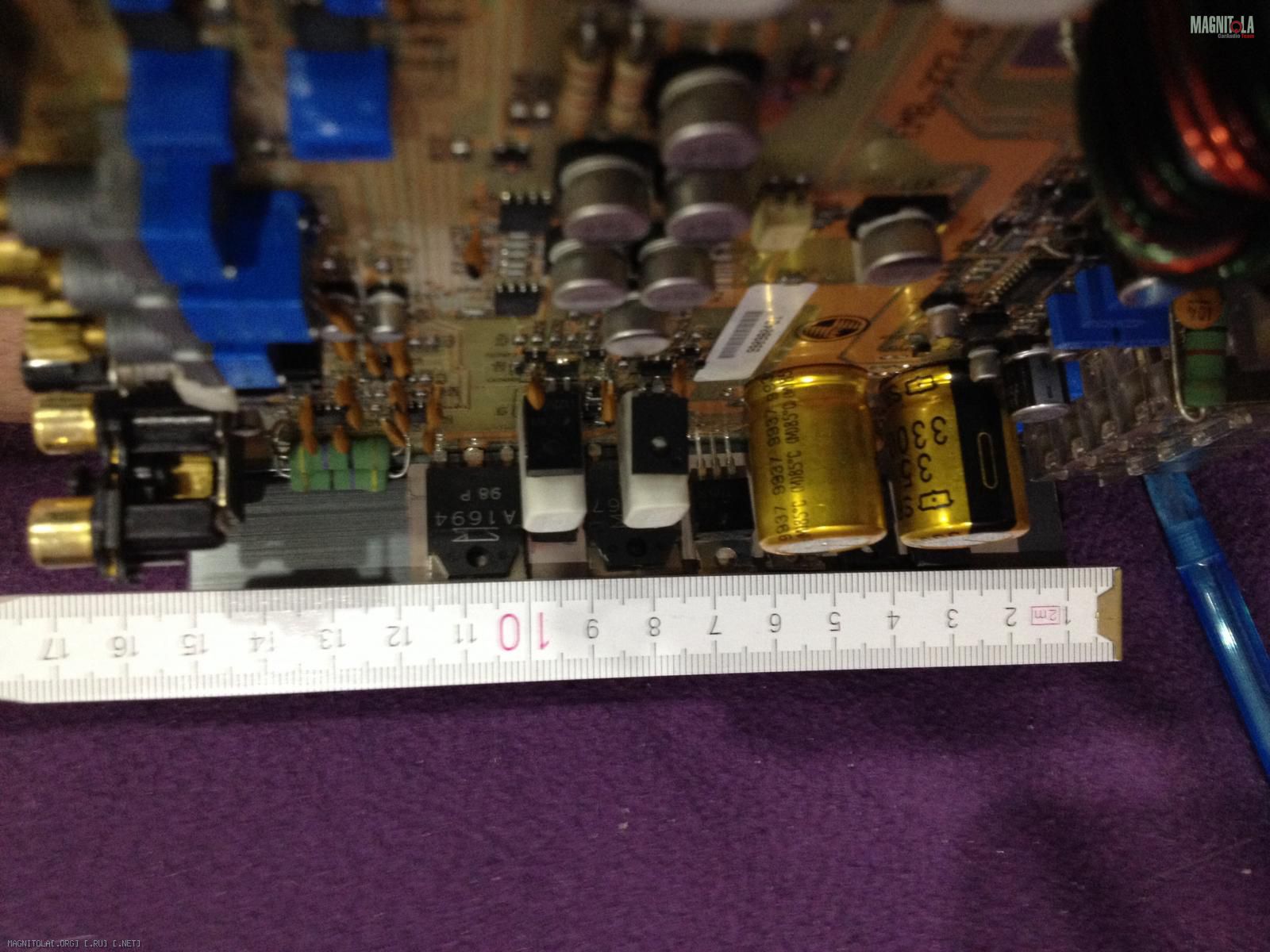

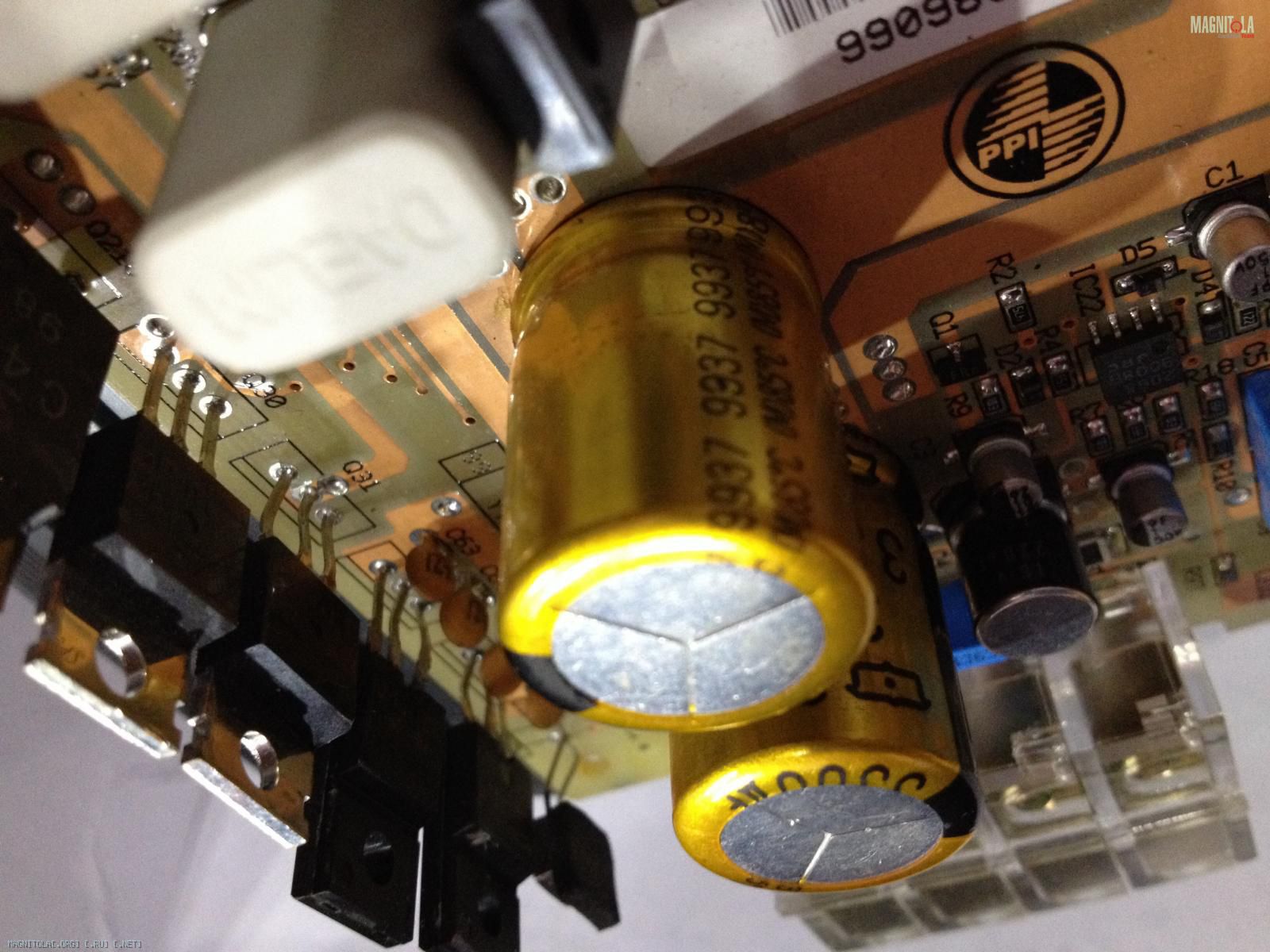

как мне видится, конденсаторы вторички трогать нет ни какой необходимости, т.к. по внешнему состоянию я не увидел даже признаков/намёков на начальные процессов старения, Ничикон он и в Африке Ничикон :), и кроме этого их номинал вполне логичен и достаточен для мощностных возможностей и соответственно для сферы использования усилка.Цитата:
Сообщение от mohov_a

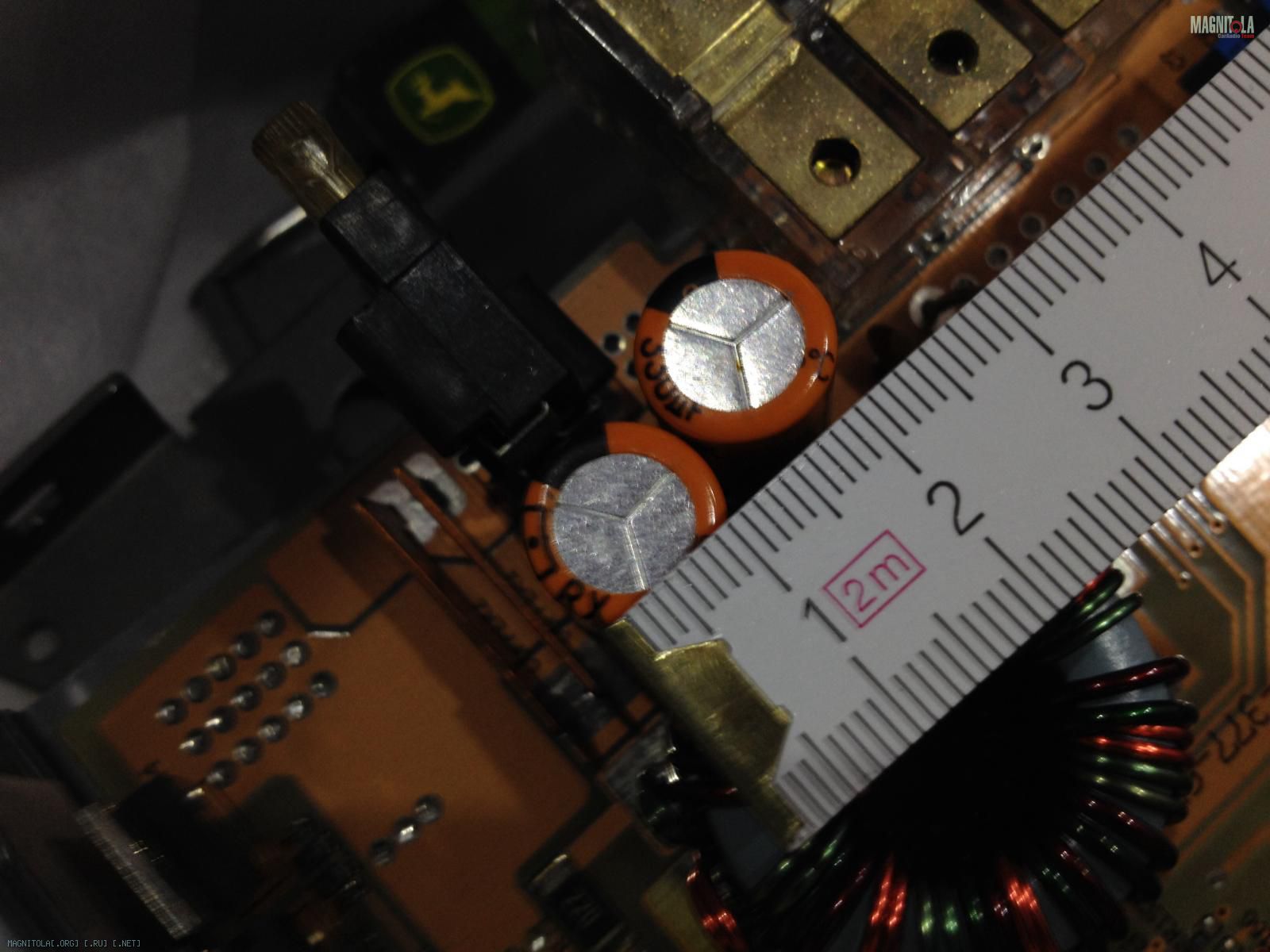

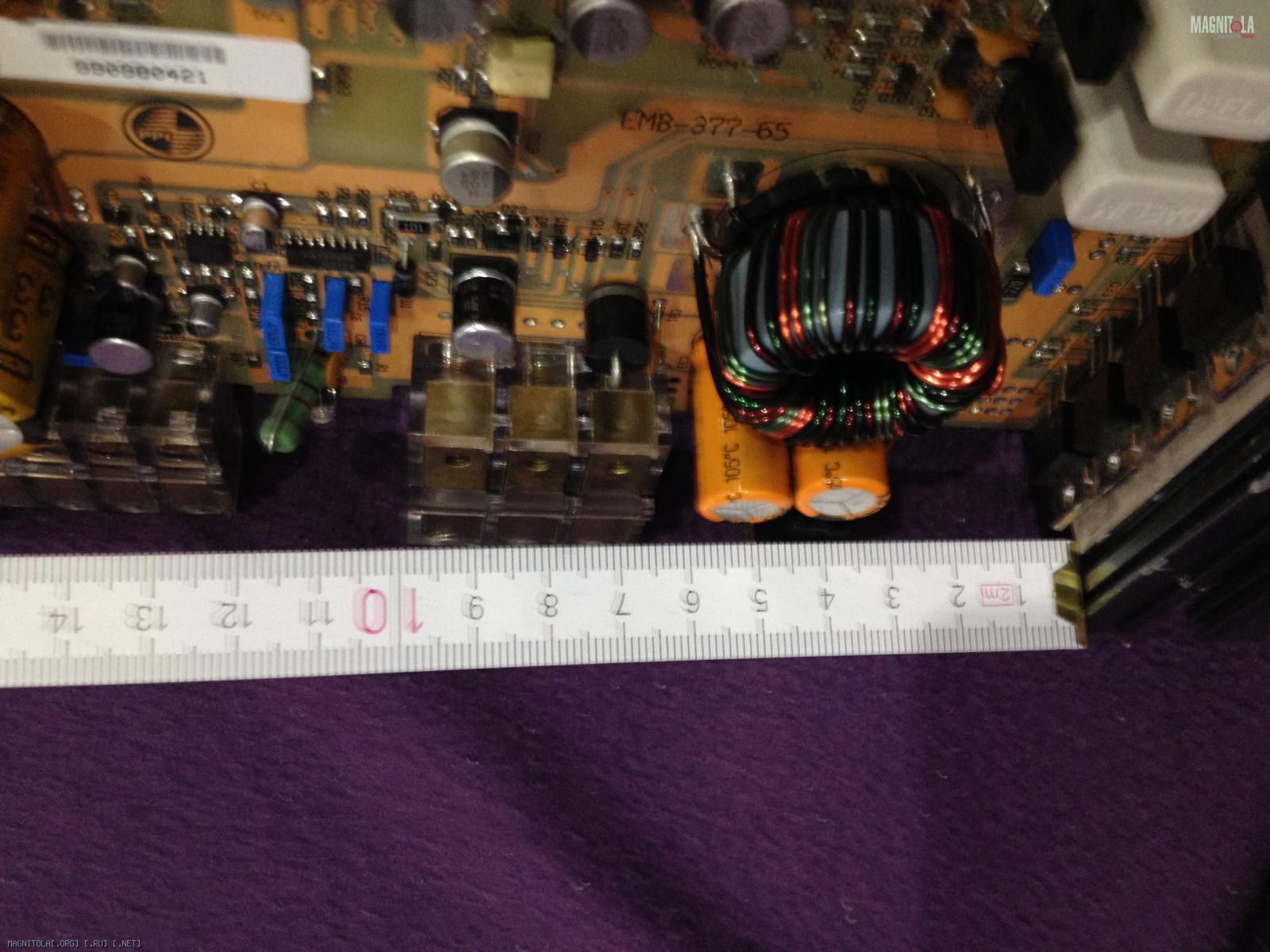

а вот по вопросу конденсаторов первички, тут однозначно нужно добавить, тем более что один точно под замену т.к. обломана ножка.
Так и буду делать. Осталось подобрать номинал.
сегодня вечером посмотрю, подберу и на следующей неделе отошлю.Цитата:
Сообщение от mohov_a
Да можно и не сегодня. Сегодня женщинами надо заниматся)))Цитата:
Сообщение от FFZ
Ну вот мое знакомство с паяльным делом случилось)))
спасибо большое дяде Фёдору за запчасти и без ценные советы. После того как я попробовал сам все это, пришел к выводу что дяде Фёдору давно пора тариф поднимать(всем кроме меня)))). Все пальци пообжигал( кроме паяльника маленького и расходников ни чего не имею. Так что хенд менйд должен стоить подороже!!!
к делу
Вложение 544030
Я не помню был ли плюс соединен с прямоугольником в котором точки, проковырял, вроде был, если завтра не рванет то хорошо)))
взял на себя смелость и пропаял дорожку
Вложение 544042
Может стоит все припаять или не стоит испытывать судьбу?!!
Вложение 544046Вложение 544048
Напучился олово убирать...
Вложение 544050
От флюса все почистил.
Соберу, проверю, отпишусь. Надеюсь первый блин, выйдет не комом)))
Надеть защелки еще сложнее чем снять...(((
---------- Сообщение добавлено 20.03.2014 в 22:24 ----------
А как их обратно застегнуть?Цитата:
Сообщение от gena60
Технология застёгивания не очень сложная:-берётся защёлка,центрируется по месту и по горизонтали на месте где она должна находится,вставляется в паз,в который она должна войти.Далее с двух сторон одновременно,большими пальцами правой и левой руки направляется для предварительной фиксации в этот паз,после этого берётся в руки брусок или подобное ему из дерева(с адекватными размерами,это нужно для создания необходимого усилия,пальцами без этой прокладки не сделаешь) и по горизонтальной плоскости прикладывается к защёлке и надавливается до щелчка,который означает о том,что она установлена правильно-примерно так я это делаю при сборе такой конструкции.Удачи!.,Цитата:
Сообщение от mohov_a
Маленькие пальцами задавил, большие на половину, завтра доделаю, после теста.
Один имплант сел не плотно, можно между ними силиконовый клей налить для гашения вибрации?
Такая картинка в целом
Вложение 544152
Если что, то так и было, я не виноват)))
Лучше додавить и не надо никакого силиконового клея(в разделе курилки лучше о титьkах его применить),надеюсь получится.Цитата:
Сообщение от mohov_a
http://magnitola.org/attachment.php?...8&d=1395337147 на другие кондёры поменял ,как видно по фото.,
На фото кондеры аля KELNA ))) ))) )))
У них емкость не 330 а 3300. Думаю будут не хуже старых:smile3:
---------- Сообщение добавлено 21.03.2014 в 08:28 ----------
Денис это плохо? В моей деревне только кетайские безымянные)))Цитата:
Сообщение от sky_krasnodar
этя дядя Фёдор подарил. А дареному коню в зубы не смотрят.
))) не, ну тогда чтоб уж быть точным, то вот так "На фото кондеры аля ELNA ))) ))) )))"Цитата:
Сообщение от sky_krasnodar
---------- Сообщение добавлено 21.03.2014 в 09:08 ----------
6600мкф взаместо 660мкф это однозначно лучше :).Цитата:
Сообщение от mohov_a
если бы они были и правда типа ))) от ELNA было бы хуже, а так это честные KELNA и Low ESR.Цитата:
Сообщение от mohov_a
Это корейцы, они новые, выпаивались из новых усилков доноров для твика.
Вот и я о том же))) у нас и таких днем с огнем... Один ширпотреб безымянный.
Как обстоят дела с защёлками-защёлкнул до конца?.,Цитата:
Сообщение от mohov_a
Даже не знал, думал китайский фейк какой нить, хотя внешне очень прилично выглядят.Цитата:
Сообщение от FFZ
Про корейский кондеры наслышан, многие используют при производстве.
лет шесть семь назад меня тоже прикалывало ))) когда я их впервые увидел в усилках Мистери.Цитата:
Сообщение от sky_krasnodar
врать не буду, просто не помню, не так давно что-то было в ремонте брендовое и там тоже эти же KELNA :).
Все хоккей))) спасибо за совет, за косили как по маслу)))Цитата:
Сообщение от gena60
усяку проверил, все работает как и работало, громче не стало, но я и не выворачивал(кондеры то новые).
видос выложить не могу, но поверьте на слово дифы у 4" динов(то же, к стати подаренных, дядей Фёдором(такой я попрошайка))))) зашевелились гораздо веселее, не ждал от них такой прыти)))
есть конечно траблы на переключателях фильтров, время берет свое, попробую их спиртом почистить, крутилке Гейна помогло.
Хорошие кондёры,у меня не вызывали недоразумения при ремонте и эксплуатации аппаратуры.Цитата:
Сообщение от FFZ
FFZ, +1.,
Как в той поговорке:
Не долго музыка играла, не долго фраер танцевал)))
Ну вообщем-то задымил папай. Есть такие люди у которых в руках любая техника :m_death:
Работал у брата моего на балконе от двух(как он говорит, мостом) БП Вложение 670710Вложение 670712Вложение 670714
Пока он не подключил к этим БП и к усю 80-й пионер(вольтметр показывал 12,3).
В результате поплавился межблок и вот еще что:
Вложение 670720Вложение 670724Вложение 670726Вложение 670728Вложение 670730
Ну и общий вид освежуВложение 670732
Напомню я поменял емкости возле катушки (первичка или как там ее звать)))) а плата поплавись под сопративлениями на входе межблоков и эти штуки коричневые почернели сверху(я в деталях валенок даже не знаю как они называются, поэтому сильно не пинайте). Может это эхо коротыша плюса на корпус? Брат говорит что сопровождалось сьльными наводками(гулом), отключил, усь остыл, подключил макбук, поет отлично подключил 80-й, поет тихо и усь опять задымил(80-й новый, межблоки тыкал на холодную, первое включение на 10 минут без нагрузки).
Короче мастер из меня никудышный получился:not_i:
Это зря такие выводы делать,может надо поразмыслить сначала и понять в каких цепях эти резисторы стоят.На фото не совсем понятно,но по логике они на питание ОУ завязаны,а то,что нагрев при понижении напряжения для них очевиден,поскольку питание + - 15В берётся с вторичного источника питания.Из практики чрезмерный нагрев может быть из-за плохой пайки в печатной плате,большинство таких случаев проскакивает постоянно.Могу и ошибаться в этих рассуждениях,но проверить эти цепи не помешает ни когда.,Цитата:
Сообщение от mohov_a
Мне кажется папай пал, точнее говоря падает, жертвой просады питания... Говорил не наваливать на этих БП... Проверить у меня нет возможности, потому что усяка в Сургуте, да и оборудования ноль...
