рф т600-4 щечки в одном канале без подачи сигнала.
Дело такое последний раз когда снимал усилитель все работало идеально, пол года он пылился на полке потом в багажнике потом занесли в бокс и до конца не прогрев опять в багажник. Затем снова в гараж пока другу скидывали старый усь чтоб послушать рф он начал отпотевать и мы его запустили все играло мостами то есть 2 моста типо 2х канальный режим 4х канальника. В 8 ом на каждую пару мидов в каждой двери после песни или двух один мидвуфер замолчал второй пел дальше. Достали прозванили он не звонится. Соответственно усилок достали и убрали в тепло до окончания постройки своей машины. Достроил свою сегодня компоненты в подписи, включаю и слышу в одном из вч щелчки постоянные как метроном 2 щелчка в секунду. Начал с гу менял местами межблоки кидал массу на минус линеек, не помогло. Фона нет наводок тоже всё гуд. Дальше кинул по воздуху межблок все точно так же. Пошел к усилителю крутить гейн. щелчки увеличивают силу аж видно как купол вч ходит. Последним делом было достать все межблоки из разъемов усилителя после чего щелчки все так же продолжают метрономить. Ну и в заключении подключил на этот канал другой вч он защелкал точно так же. Что можете подсказать? какой то кондер или транзюк? сегодня времени разбирать не осталось, завтра вскрою крышку буду смотреть. Как диагностировать данную неисправность?
Re: рф т600-4 щечки в одном канале без подачи сигнала.
Цитата:
Сообщение от
Dyxx
Как диагностировать данную неисправность?
1.Измерить ток потребления усилителя без нагрузки,
2.Измерить,есть ли постоянное напряжение на клеммах АС(его не должно быть),
после результата продолжим.,
Вложений: 2
Re: рф т600-4 щечки в одном канале без подачи сигнала.
Цитата:
Сообщение от
gena60 1.Померить ток потребления усилителя без нагрузки,
2.Померить,есть ли постоянное напряжение на клеммах АС(его не должно быть),
после результата продолжим.,
По первому усилитель должен быть включен сигналом с гу на управляющий рем?
по второму клеммы на том канале который щелкает должны быть 0 значения, при выключеном усилителе?

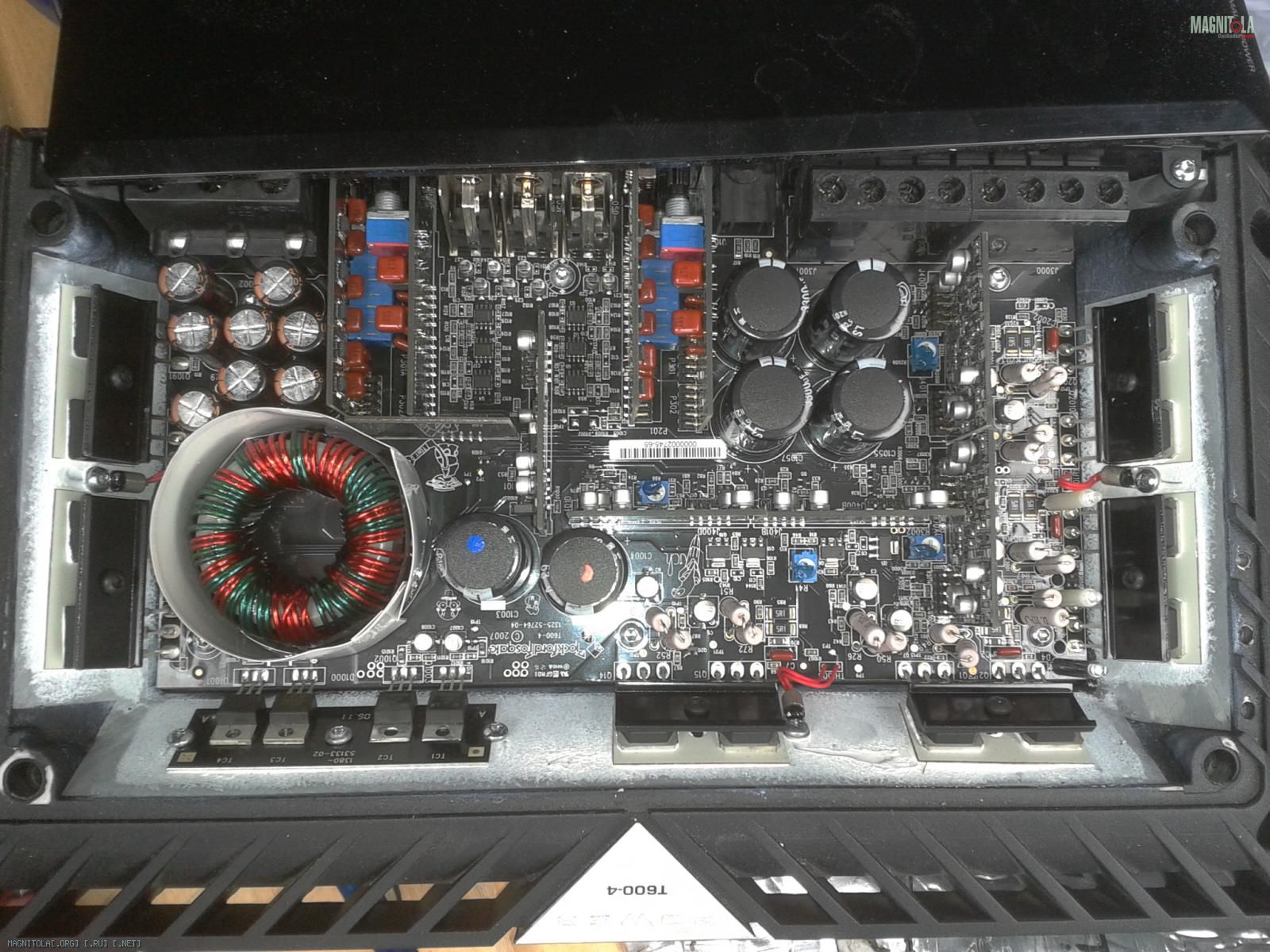

сегодня посмотрел на его кишки, визуально все "в порядке"
Вложение 541900Вложение 541902
Re: рф т600-4 щечки в одном канале без подачи сигнала.
Цитата:
Сообщение от
Dyxx По первому усилитель должен быть включен сигналом с гу на управляющий рем?
Да, включен иначе какой ток(нагрузка -ДИНЫ).
Цитата:
Сообщение от
Dyxx по второму клеммы на том канале который щелкает должны быть 0 значения, при выключеном усилителе?
Тоже при включенном усилителе.,
Re: рф т600-4 щечки в одном канале без подачи сигнала.
замерил. потребление усилка 0.11 ампер при импульсе прыгает в такт. так же прыгает постоянка до 0.7 вольта на клемах ас. видео залью как буду дома. на втором канале этого мостика слышно еле еле тоже щелчки.
Re: рф т600-4 щечки в одном канале без подачи сигнала.
Цитата:
Сообщение от
Dyxx замерил. потребление усилка 0.11 ампер
Маловато чего-то( примерно около 1А должен быть примерно)-пока кажется,что усь в защиту пытается уйти.
Цитата:
Сообщение от
Dyxx постоянка до 0.7 вольта на клемах ас. видео залью как буду дома.
Здесь погрешность щупов надо учитывать,это ещё не показатель,ладно дождусь видео посмотрю и сделаю вывод.Такой копал усь,он очень нежный в измерениях(имеется ввиду в схеме,кроме лампового вольтметра внутрь не полезешь, иначе спалить исправные детали можно).,
Re: рф т600-4 щечки в одном канале без подачи сигнала.
gena60, может я и не правильно понял внутрь усилка я не лазил для замера мерил так как понял. Остальные каналы сейчас по сей день задействованы 2 канала на миды и один канал на вч последовательно в 8 ом а четвертый щелкает
вот видео:
http://www.youtube.com/watch?v=esa0u5fEIO8
http://www.youtube.com/watch?v=Vwx65PC2JQ4
Re: рф т600-4 щечки в одном канале без подачи сигнала.
Цитата:
Сообщение от
Dyxx может я и не правильно понял внутрь усилка я не лазил для замера мерил так как понял. Остальные каналы сейчас по сей день задействованы 2 канала на миды и один канал на вч последовательно в 8 ом а четвертый щелкает
Лазить внутрь не надо,но по второму видео,я понял ,что измерение было под нагрузкой?(инет немного зависает,может и не так понял в онлайне).Завтра посмотрю ещё раз,может лучше скорость будет.,
Re: рф т600-4 щечки в одном канале без подачи сигнала.
нагрузили динамиком и замерилт постоянку на магнитоле на паузе. включили ее для сигнала на рем.
Re: рф т600-4 щечки в одном канале без подачи сигнала.
Цитата:
Сообщение от
Dyxx нагрузили динамиком и замерилт постоянку на магнитоле на паузе. включили ее для сигнала на рем.
Понятно,теперь без дина измерить, по постоянному напряжению тоже.
Цитата:
Сообщение от
gena60 Маловато чего-то( примерно около 1А должен быть примерно)-пока кажется,что усь в защиту пытается уйти.
Продолжу,-на видео видно тоже,что ток маленький 110мА,не рассмотрел чётко,но кажется измерение производилось на пределе ~токе 20А,а нужно на постоянном 20А,рядом по часовой стрелке-поэтому и показания кривые.Попробовать ещё раз измерить правильно и написать результат.,
