Помогите вот в таком вопросе:
В машине стоит: магнитола ---> звуковой процессор Audison Bit One ---> усилитель DLS MA31 ---> фронт. акустика.
Раньше редко, а теперь почти постоянно слышен фон в правом канале. Уровень фона постоянный и не зависит от громкости музыки.
Если отсоединить от усилителя разъем линейного кабеля, то фон пропадает. Если поменять местами каналы (и кабели) от процессора к усилителю - фон остается в том же правом канале.
Куда рыть в такой ситуации?
А акустические местами меняли? А динамики?
Нет, акустические не менял. Фон достаточно громкий. Наводками в акустическом нереально сделать такую громкость.Цитата:
Сообщение от x-diz
Или есть в чем-то другом тонкость?
Может КЗ в акустическом, волосок там касается металла может. Надо всё проверить, что бы вариантов не осталось. Снимите динамик и другим проводом подключите.
Снять динамик не реально. Пол машины надо разбирать. )))
Попробую перекинуть местами акустические.
---------- Сообщение добавлено 22.04.2014 в 14:34 ----------
Не совсем понятно только вот что: если в акустическом волосок касается массы, то почему фон на прямую зависит от физического подключения линейного кабеля?
---------- Сообщение добавлено 22.04.2014 в 15:38 ----------
Перекинул местами акустические провода на усилителе. Фон с правого канала усилителя перешел на левый динамик.
Какие еще есть мысли?
---------- Сообщение добавлено 23.04.2014 в 09:40 ----------
Попробовал повесить на вход усилителя конденсатор разделительный - тоже не помогло.
Т.е. это не межблокЦитата:
Сообщение от Beer 100
И не акустические. Получается что то с усилителем в той части откуда акустические выходят. Вы когда местами меняли, смотрели, нет там нечего? Может волоски остались от провода. Хотя это ещё надо умудрится так замкнуть. Усилитель как закреплён? С металлическими деталями авто не контактирует? Хотя мне кажется пора в ремонт. Он так всегда фонил?Цитата:
Сообщение от Beer 100
Усилитель закреплен на шасси авто. Но я его снял - фон остался.
Не могу уловить мысль, как волосок от акустического провода может давать фон?
Это же короткое. Просто усь либо сгорит, либо уйдет в защиту по выходу.
Том более фон появляется ТОЛЬКО когда подключаю линейный кабель именно этого канала.
Скачал схему усилка...
А как бы он фонил без межблока? Ну может я и погорячился, утверждая что это хозяйство акустических разъемов. Может линейных. Но только правой стороны. Межблоки получаются не причем, раз меняли местами и с права налево проблема не перескакивала. :pardon: Если нет опыта в ремонте, то что можно там увидеть?
Да, линейные тоже не причем получаются...
Опыта в ремонте именно усилителей нет. Но перепаять входные конденсаторы могу. В молодости с электроникой был на ты. )))
Может есть какой-то алгоритм поиска неисправности?
Подскажите, почему операционник стоит только в одном канале?
Смотрите массу РСА в усилителе на входе и всё относящееся к ней-скорее всего в этом и дело.,Цитата:
Сообщение от Beer 100
"Тупо" перемкнул массу на обоих разъемах RCA на усилителе. Эффекта ни какого.
Придется вскрывать.
привет! болезнь всей серии МА, если при этом звук имеется, возможно разрушение RCA обломлен или пропаять внешний контакт а то и всю входную часть(изолятор).
Имеется ввиду пропаять изнутри?
На печатной плате со стороны контактов,промыть остатки флюса.,Цитата:
Сообщение от Beer 100
Как же лечить всю серию МА? У меня в МА-41 шум на ВЧ пока не прогреется, тут на форуме никто не смлг ничего внятного сказать.Цитата:
Сообщение от WENQ
не посмотрели входные разъемы.возможно треснули пайки и земля с межблочного кабеля повисает в воздухе...
Пропаял входной разъем. ПОКА, фон пропал полностью!!! Надо покататься, понаблюдать.
После разбора заметил, что RCA сидел на плате "со скрипом". После пропайки стал монолитом.
Что и требовалось доказать.Дальше уже сам РСА и его качество покажет работу в эксплуатации в зависимости от конструкции его.,Цитата:
Сообщение от Beer 100
элементарная "холодная пайка" типовой дефект в любом электронном устройстве.
Поэтому и всё лечение надо начинать с пропайки всех контактов на печатной плате сначала,внешне слонов и не увидеть,пока не прогреешь паяльником,а ещё и такое бывает у новых http://magnitola.org/attachments/o-s...k-dscn0875.jpgЦитата:
Сообщение от marchello45
К сожалению, халявы не вышло.
Через пару дней снова зафонило как и было раньше.
Нудны какие-то более радикальные меры. Может RCA вытащить кабелем прямо с платы?
или микротрещину поискать в монтаже входной части.там где RCA стоят.весьма вероятно обрыв дорожки.попробуй продублировать луженым проводом от места пайкиЦитата:
Сообщение от Beer 100
разьема к шине общего провода.
Тут два варианта-либо плохо пропаяли,либо гнёзда РСА хилые и соединение внутри страдает хорошим контактом массы РСА. Тестер в руки и прозвонить массу РСА с платой при обильном пошатывании самого разъёма РСА(ранее это писал о его качестве в исполнении).Вот так для начала при этой ситуации.,Цитата:
Сообщение от Beer 100
Понял! Но масса РЦА не сидит на массе. Между ними резистор.
Скорее всего конденсатор может быть,а не резистор в развязке массы РСА от общей массы.,Цитата:
Сообщение от Beer 100

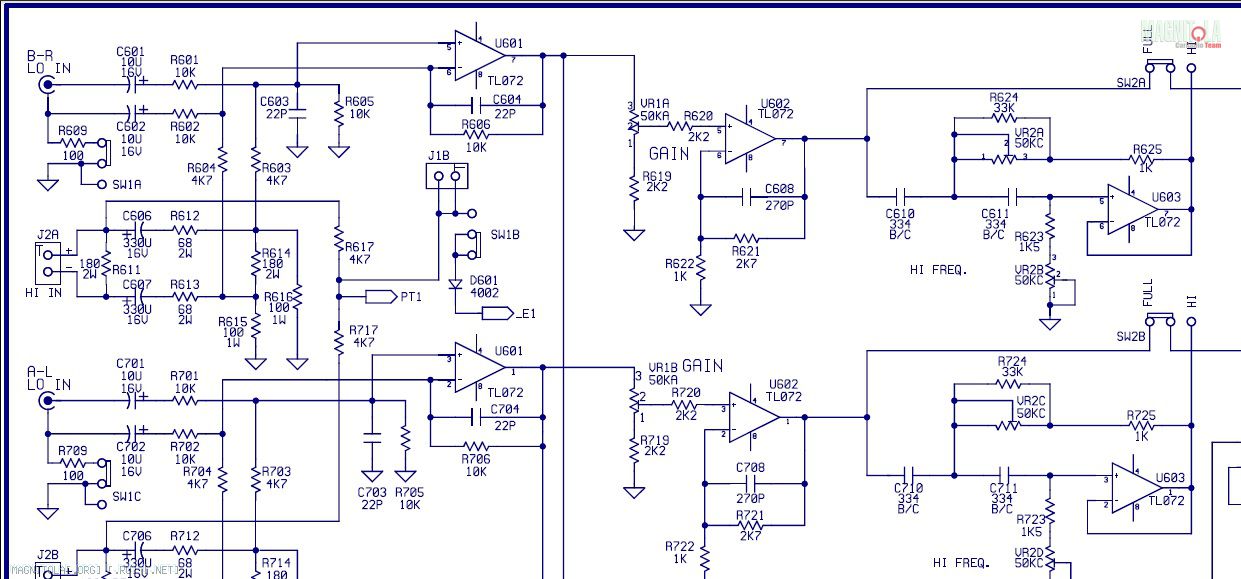

Во как:
Вложение 566734
А что, масса на схеме и корпус усилителя не общие?
И еще: что за переключатель на массе за резистором в 100 ом?
Да, не общие-посмотрите в каком положении этот переключатель находится и проверить его работоспособность не помешает.,Цитата:
Сообщение от Beer 100
Странно, на внешней части корпуса его нет...
Могли его спрятать внутрь?
Вряд ли,скорее всего схема представленная имеет стороннее отношение к этому девайсу-тут только по месту смотреть надо эту цепь и её соответствие.,Цитата:
Сообщение от Beer 100
Схему мне выслал офф. представитель DLS с их сайта.
Здесь смотреть всё равно надо по факту построения,как не крути,-и мозги надо включать по любому.Я недавно сандали копал и одна и та же модель выглядит по разному,фото есть в теме http://magnitola.org/o-saite-i-forum...ml#post2486804 SUNDOWN AUDIO SA2-2500D,ранее можно увидеть тоже эту модель,но в другой модификации-поэтому всё относительно в этом решении схемотехники.,Цитата:
Сообщение от Beer 100
Электрически схема соответствует а вот комплектацией совсем нет да типа оная для МА41. переключатель HI-LO длинный крупненький такой на байпассной плате, если использовать rca и нажать кнопку на hi то появится фон,кпримеру на фон повлияет как сам неисправный разьём так и отсутсвие контакта r609/c602/r602/u601(6pin)sw1.проверять все дороги и связи до 6 ножки U601 или какая там у вас.
Отчитываюсь:
В первый раз пропаял по ошибке канал С, поэтому фон остался.
На днях вскрыл и пропаял уже правильный RCA разъем (канал А и В).
Прошло два дня - полет нормальный!
+100
Это радует,что причина найдена!Надеюсь больше не возникнет проблем.,Цитата:
