JL Audio 300\2 ремонт после короткого

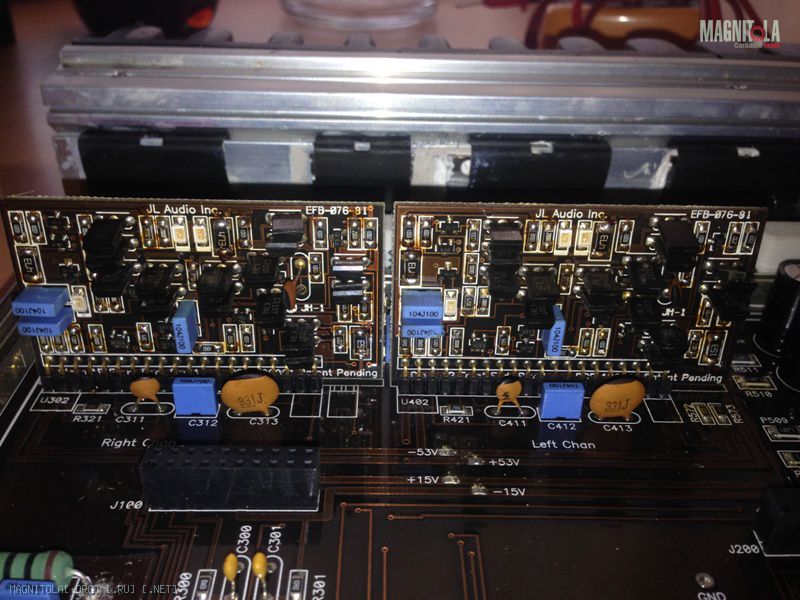

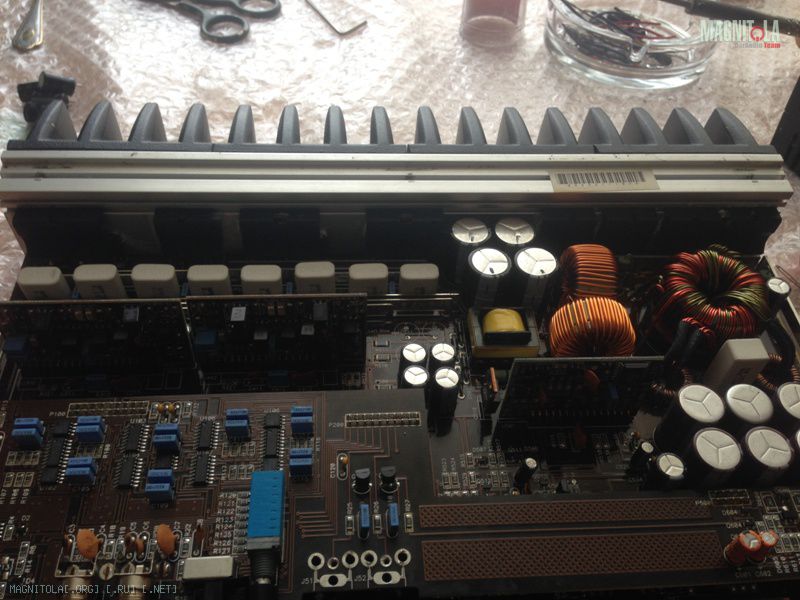

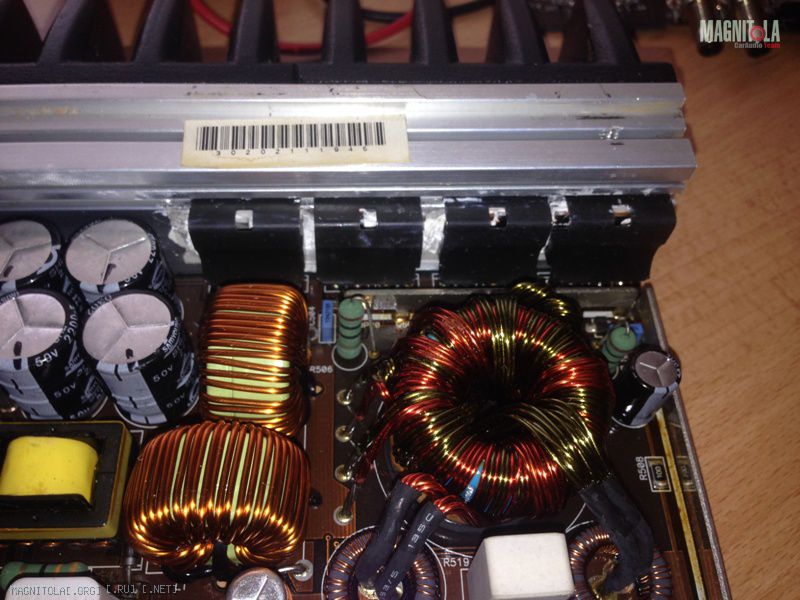

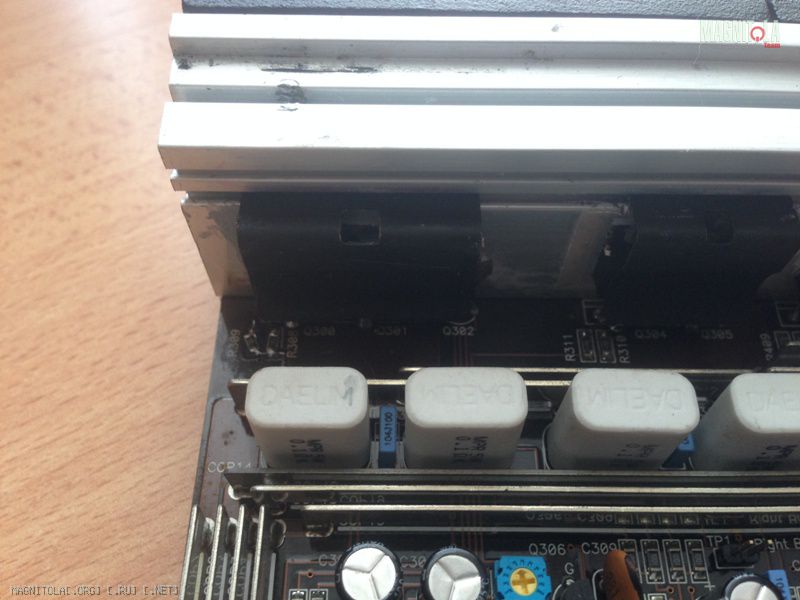

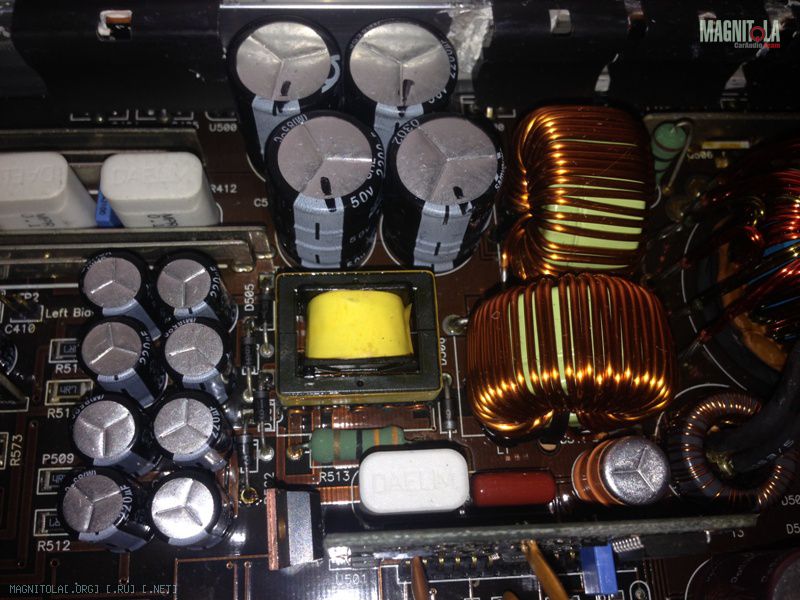

Здравствуйте, помогите с ремонтом уся. Был куплен сгоревшим, сгорели 4 транзистора IRF540 (Q300 Q305) которые стояли в оконечнике правого канала. Их замены оказалось мало, теперь при подачи на него питания уходит в защиту ( low impediance) хотя поет, но постоянно горит эта лампа защиты. На фото видно дорожки +- 53V на них в данный момент 105V. Там где -+15V идет 31V. Сильно греются почти все транзисторы, особенно те которые стоят в цепи питания, это те которые над трансформатором T401 (q500-q503)
Есть схема данного усилка.
Вложение 565618Вложение 565620Вложение 565622Вложение 565624Вложение 565626Вложение 565628

пРИВЕТ! мерить нужно относительно средней точки транс-ра схема же есть,с ними всё в порядке,при замене выхлопных ток покоя в 0 ставится,и после вкл выстовить заново, да и при таком питании лучше заменить 540 на к примеру 640 если квазикомплементарный, если 540,9540 на 640,9640 или что то не менее 200v. да и кондёры заменить во вторичке на 63v.

Спасибо за ответ. Да с питанием разобрался, идет как надо, 53 и 15 вольт. Ток покоя по контрольным точкам на целом канале 4-5ма, а на другом 20-15-9-23 то есть нет никакой постоянности, меняется судя по тестеру, проверяю на TP1 и TP2 судя по всему это контрольные точки. На забугорном сайте пишут столкнувшиеся с этим люди надо смотреть платы драйверов, там выходят из строя резисторы, ну вроде проверил все нормально, и пишут что необходимо после любого выхода из строя усилка их заново пропаивать меняя олово. В данный момент выпаиваю эти платы (иначе не подлезть). Думаю их поменять местами и посмотреть что будет с током покоя.

---------- Сообщение добавлено 30.04.2014 в 10:34 ----------

поменял местами драйверные платы, по точкам контроля все поменялось местами, теперь не работает Левый канал. Отнес в машину, проверить на нормальном питании, в итоге правый канал по току покоя регулируется (минимум 20мА) А левый вообще регулировке не потдаётся (постоянно 50мА)
Значит проблему надо искать в этих платах

Привет! Сильно греются и не регулируется ток, очень похоже на возбуд, копайте там что управляло выхлопом, что то неправильно считаете при таких значениях он должен замёрзнуть.

А как считать правильно? Я минусовой щуп ложу на общую массу усилителя, плюсовой на TP1 вместе с перемычкой, позже фото сделаю. Цешку ставлю на измерение постоянного тока до 2v.
Платы которые управляют выхлопом (драйверные) полностью перебрал и сравнил между собой. Нашел на той с которой вообще ничего не регулируется транзистор который вообще не звонится ни в какую сторону естественно выпаяв его (BC856B) под рукой сейчас нет усилка. Заменил его поменяв местами и драйвер который не работал стал рабочим.

А выхлопные транзисторы сейчас и не греются совсем, становятся теплыми только те, которые за питание отвечают.

Цитата:

---

Сообщение от WENQ

да и кондёры заменить во вторичке на 63v.

---

Это обязательно надо сделать,при таком напряжении долго родные не прослужат и ещё беды навлекут нечаянно при плохой фильтрации(имеется ввиду когда высохнут).,

Цитата:

---

Сообщение от WENQ

лучше заменить 540 на к примеру 640

---

а не смущает, что у 640 Continuous Drain Current почти в 2 раза меньше?

Цитата:

---

Сообщение от A!exT

а не смущает, что у 640 Continuous Drain Current почти в 2 раза меньше?

---

Смысл замены тоже не вижу,-оставить установленные номиналы и только.,

Больше спасибо за ответы

У нас в городе крайне сложно найти такие транзисторы, да и по dataseet'у сильно отличаются по сопротивлению только б/у если повезет или заказывать. 2 недели прождал с чипидип 540е... Поэтому тоже думаю не менять.
По поводу конденсаторов, их менять на такой-же потенциал 2200мкф или больше поставить, но на 63в ?

Цитата:

---

Сообщение от Finik898

По поводу конденсаторов, их менять на такой-же потенциал 2200мкф или больше поставить, но на 63в

---

БОльшей ёмкости не повредит,но возникнет проблема в размещении по их габаритам на штатное место(главное -это напряжение,которое находится на пределе имеющихся в этой схеме).,

3300 мкф вроде подобрал, фима epoc, пока в поиске ничиконов или эльны

Цитата:

---

Сообщение от Finik898

3300 мкф вроде подобрал, фима epoc, пока в поиске ничиконов или эльны

---

Здесь не ёмкость основное,а габариты-не будут они соизмеримы с посадочным местом,придётся делать твик для их размещения однозначно.,

А места там мало, даже лёжа :(

Цитата:

---

Сообщение от Finik898

А места там мало, даже лёжа

---

Вот именно и надо это учитывать при подборе конденсаторов-самое интересное, именно в этом.,

Ну в целом усилок сделан, и все работает отлично, сегодня пол дня гонял его в машине, греться перестал...
Спасибо за советы. Кондеры пока не поменял правда, нет ничего подходящего в наличии.

Цитата:

---

Сообщение от Finik898

Кондеры пока не поменял правда, нет ничего подходящего в наличии.

---

С этим лучше не затягивать на долгий период,а в ближайшее время найти и заменить(пускать на самотёк не надо).,

всем привет, ни у кого не нет случаем схемы на jl 300/4?

У меня есть схемы, получил ваше сообщение в личку, я скину завтра только, сегодня нет компа

sergei11b, Когда получите схему,воспользуйтесь ей грамотно-это только часть решения будет-а работать девайс заставить, без опыта будет сложнее.,

Вложение 659076Вложение 659078

Вот схемы, все что есть

Здравствуйте!

на 300/4 нет схемы ни у кого?
