Правильный подход к диагностике. (обязательно читать перед созданием тем)

При возникновении проблем типа:
Отключается усилитель
Уходит в защиту
Пропадает звук
Не играет саб
И проч, проч, проч...

Первейшая и архи-главнейшая информация - это замер напряжения на силовых клеммах усилителя в момент проявления трабла.
Без этой информации - всё пустое.
Фразы типа "провода проверил, всё норм/вроде норм/кажись в порядке" и тому подобное - пустой звук.
Далее-модель оборудования,в которой возникают проблемы,желательно полное названиеЧто,как и чем к чему подключено.
Обратите внимание на раздел,в котором находится тема-"Продвинутый уровень",не оперируйте "пацанскими"терминами,формулируйте вопрос адекватно.
Цените своё время и время тех, кто вам помогает.
Говорить об этом в каждой второй теме - уже надоело до чертиков.

Немного добавлю,с позволения.
Указывать модели по каталожному номеру,сленги исключать и не применять в описании темы(например:-88 пионер, трактовать не надо,а лучше так- Pioneer DEH-P88RS),по всем составляющим в системе компонентам аналогично указывать полный номер модели.Буквы и цифры имеют важное значение при решении вопроса для его осуществления и помощи в нём.
-Прежде чем задать вопрос,ознакомится с темами в этом разделе,возможно она есть здесь и поможет решить проблему без создания новой(в правилах это прописано тоже)

Цитата:

---

Сообщение от orbita21

Первейшая и архи-главнейшая информация - это замер напряжения на силовых клеммах усилителя в момент проявления трабла.

---

Для более точного обзора добавить измерение силы тока в данной цепи, с подробным указанием результата в цифрах, при разном поведении устройств, в виде таблицы: до включения и после.,

При ремонте усилителей всегда смотреть импульсы осциллографом.

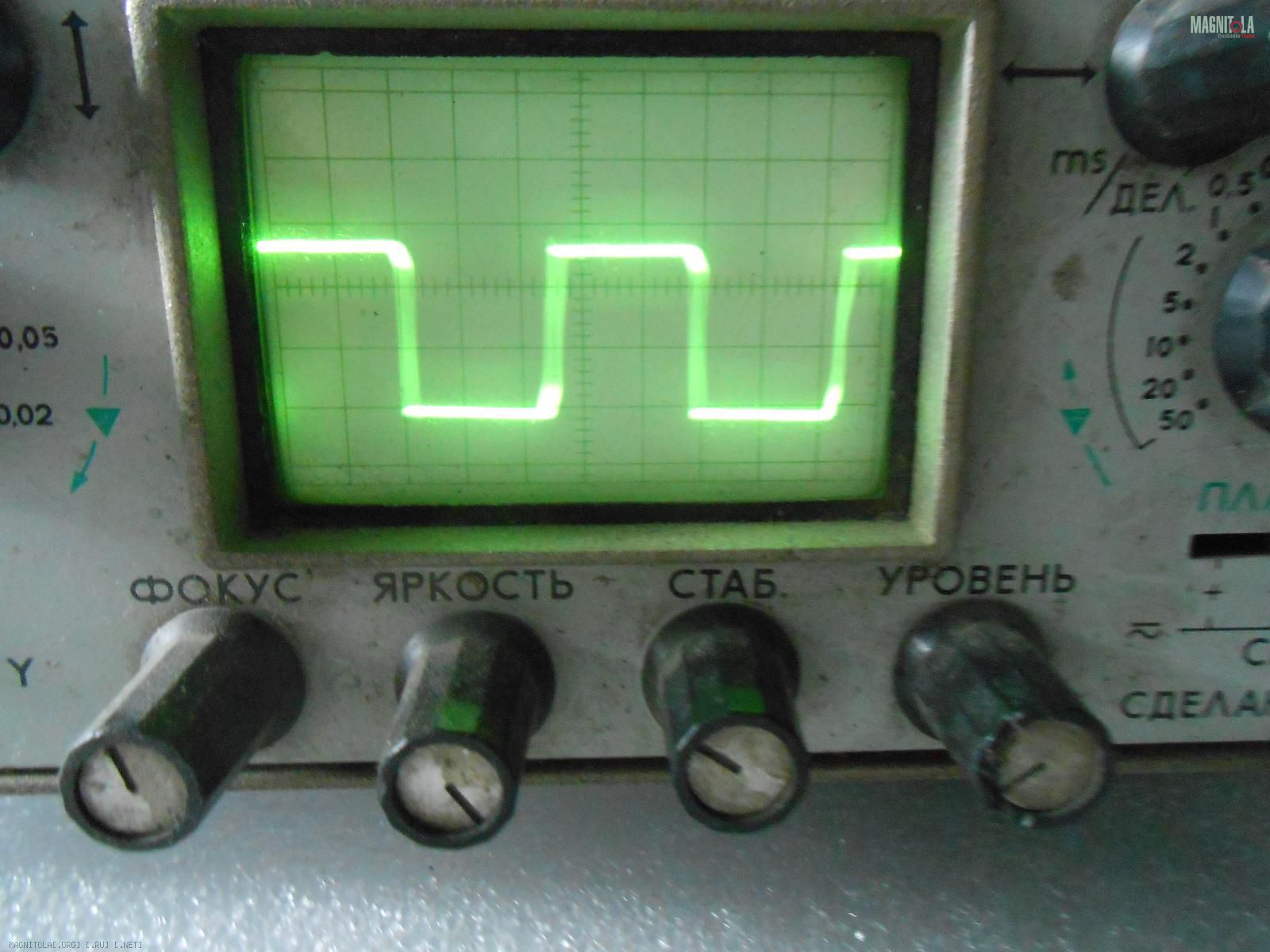

В блоке питания выглядят так:
Вложение 601020

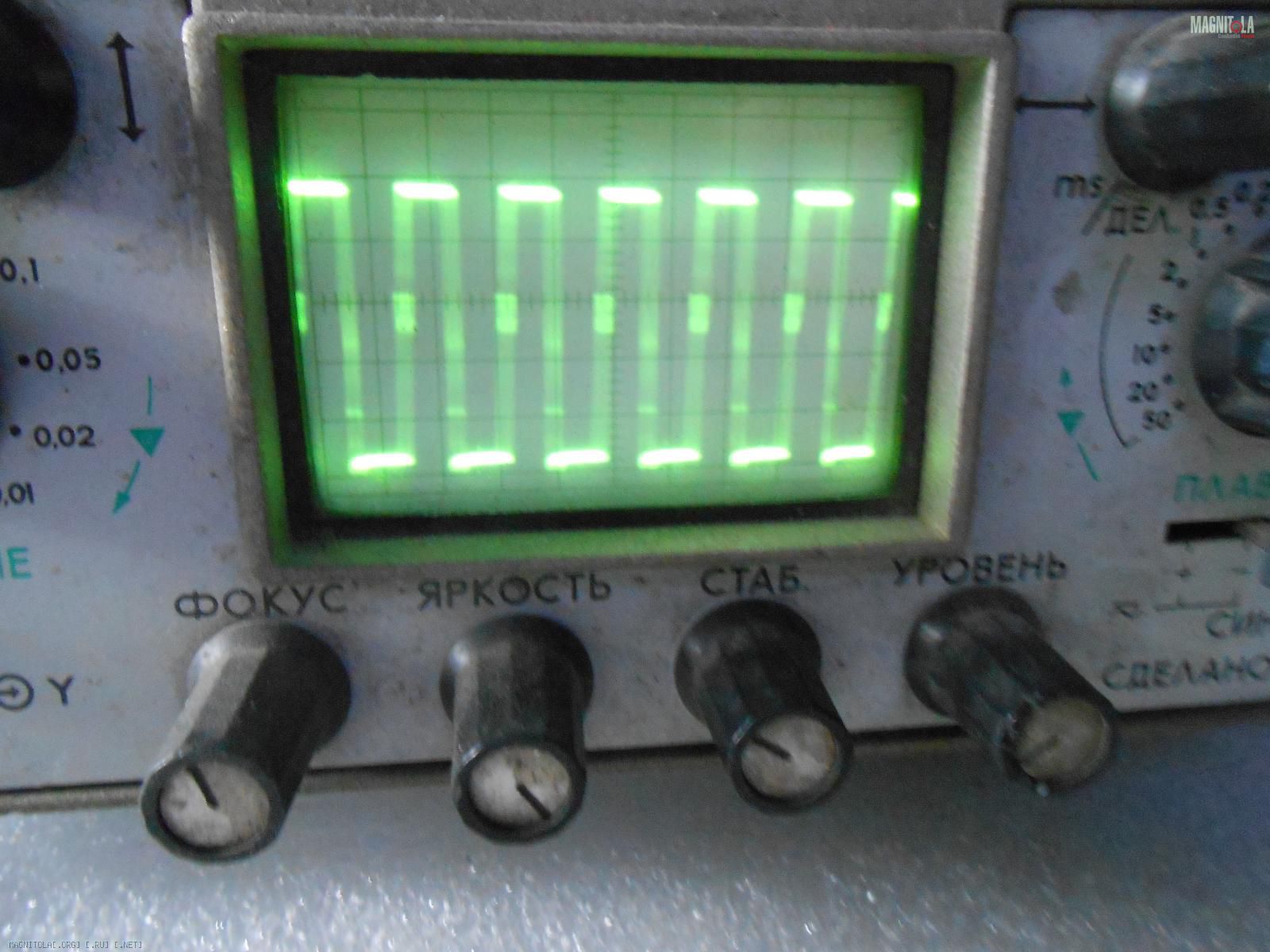

ШИМ(широтно импульсная модуляция) в выходных каскадах, класса D, усилителей мощности:
Вложение 601022

Цитата:

---

Сообщение от gena60

При ремонте усилителей всегда смотреть импульсы осциллографом.

---

Это тогда целую методичку нужно писать "Для чайников", например для меня. (актуальный сейчас вопрос)

Цитата:

---

Сообщение от orbita21

Это тогда целую методичку нужно писать "Для чайников", например для меня. (актуальный сейчас вопрос)

---

Не обязательно,достаточно измерить, понять, есть ли их наличие и какая форма-это многое решит при ответе на любой вопрос-меньше гадать придётся.,

Цитата:

---

Сообщение от gena60

Не обязательно,достаточно измерить

---

Где измерять?
Куда я щупами осциллографа должОн ткнуть, чтобы у меня прямоугольнички по экрану побежали?

Цитата:

---

Сообщение от orbita21

Куда я щупами осциллографа должОн ткнуть, чтобы у меня прямоугольнички по экрану побежали?

---

В затворы транзисторов ПН,которые на радиаторе стоят.Причём не обязательно на каждом измерять,а в каждом плече на любом из них,который удобен для доступности измерения(их может стоять два,три .... пять и более параллельно).,

Для всех,кто читает или не читает данную тему,хочется добавить:
ПРЕЖДЕ ЧЕМ ЗАНЯТЬСЯ ИЗМЕРЕНИЕМ,ВЫПАИВАНИЕМ ДЕТАЛЕЙ и ЛЮБЫМИ ДЕЙСТВИЯМИ, СВЯЗАННЫЕ С РЕМОНТОМ:
НЕОБХОДИМО РАЗРЯДИТЬ КОНДЕНСАТОРЫ!!!

Цитата:

---

Сообщение от gena60

Для всех,кто читает или не читает данную тему,хочется добавить:
ПРЕЖДЕ ЧЕМ ЗАНЯТЬСЯ ИЗМЕРЕНИЕМ,ВЫПАИВАНИЕМ ДЕТАЛЕЙ и ЛЮБЫМИ ДЕЙСТВИЯМИ, СВЯЗАННЫЕ С РЕМОНТОМ:
НЕОБХОДИМО РАЗРЯДИТЬ КОНДЕНСАТОРЫ!!!

---

Надо было бы еще добавить как это сделать!

Цитата:

---

Сообщение от catyara52

Надо было бы еще добавить как это сделать!

---

целесообразность ремонта своими силами?

в итоге придете к выводу, что оборудование потребуется, а оно стоит денег, и т.д. и т.п....в итоге не проще отдать мастеру проверенному?
