Взлетаем... (наводки в тон оборотам)
Начну с начала)) Иногда стал пропадать звук, слушаю громко и тут раз... тишина. Помогало выкл. вкл магнитолы. Потому звук совсем исчез, нашел причину, был плохой контакт под капотом где плюс отходит коробки с предохранителем, зачистил, подсоединил, все начало работать, но появились наводки в тон двигателя (больше обороты писк сильнее-выше). И с этим тоже вроде разобрался, когда замыкаешь экран межблочника на корпус магнитолы, наводки пропадают, где корни растут у этой беды? что-то мб гдето перегорело отгорело, подскажите?
Re: Взлетаем... (наводки в тон оборотам)
Цитата:
Сообщение от
icelist
И с этим тоже вроде разобрался, когда замыкаешь экран межблочника на корпус магнитолы, наводки пропадают, где корни растут у этой беды? что-то мб гдето перегорело отгорело, подскажите?
Как вы интересно...
Нашли решение, но не прочитали о причинах.
ГУ - Пионер?
Re: Взлетаем... (наводки в тон оборотам)
ГУ пионер верно
---------- Сообщение добавлено 20.06.2014 в 22:48 ----------
Цитата:
ОБнаружить дефект - удается после запуска двигателя - обычно это свист в ВЧ-СЧ тракте, изменяющийся в зависимости от оборотов.
Проверка версии о отгоревшей массе осуществляется - соединением внешней обмотки межблочника с корпусом ГУ, можно слушать дальше и так, наводки практически уходят, но бывает не до конца.
Лечится - легкой перепайкой.
Я тут понял что я криворучка:laugh2:, но меня это не пугает)) что паять то надо? я уже ГУ разбирал на плате не чего подозрительного не обнаружил. Еще такой вопрос, если проводок таким образом закрепить, насколько это критично?
Re: Взлетаем... (наводки в тон оборотам)
Цитата:
Сообщение от
icelist Еще такой вопрос, если проводок таким образом закрепить, насколько это критично?
Проводки закреплять не надо,а заменить предохранитель на печатной плате ГУ(он стоит на массе РСА выходов).Дальнейшие эксперименты прекратить,пока не поздно.Если сами не сможете понять,как это делать-отдайте ГУ в руки специалисту,который это исправит.,
Re: Взлетаем... (наводки в тон оборотам)
Вложений: 2
Re: Взлетаем... (наводки в тон оборотам)

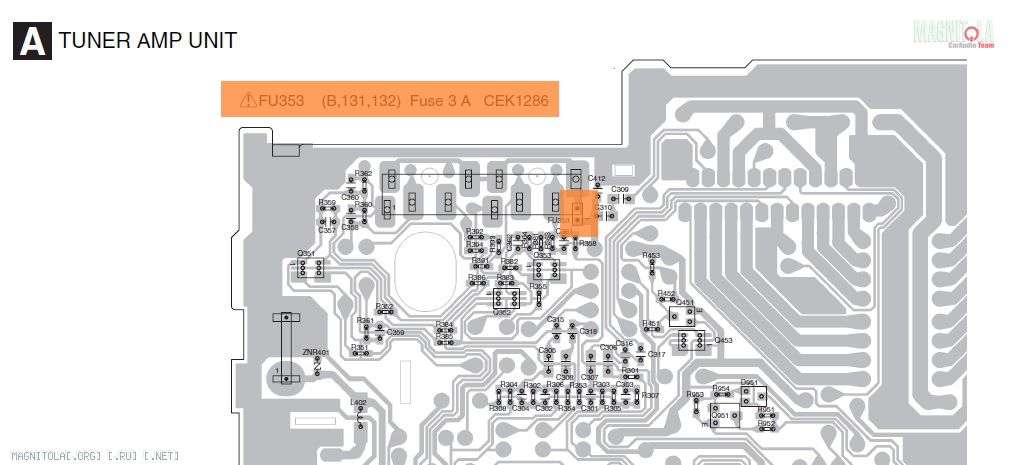

Схема
Вложение 593390

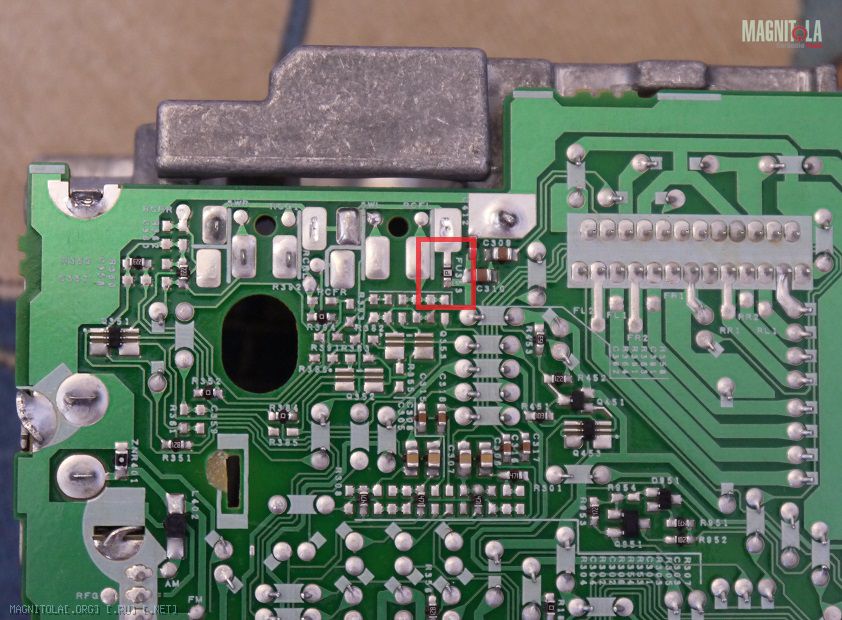

И вот фото,
Вложение 593388
Этот малехонький с буковкой "Р" на борту тот самый пред на 3 ампера?
Re: Взлетаем... (наводки в тон оборотам)
Цитата:
Сообщение от
icelist Этот малехонький с буковкой "Р" на борту тот самый пред на 3 ампера?
Совершенно верно,он самый.Прозвонили-где результат и отчёт о его замене?.Вот так бы все подходили к ремонту с визуальным восприятием,слов нет-респект ВАМ!.,
Вложений: 1
Re: Взлетаем... (наводки в тон оборотам)
Не буду плодить новую тему, спрошу здесь.
Голова - 88 пионер, работала на штатную акустику Хендай Гетц, все было нормально.
Подключил сабик десятку через самопальный усь на TDA 7294. Сразу после включения появился на линейных выходах пульсирующий низкочастотный звук (типа рокота что-ли). Вместо преда линеек стоит перемычка проволочная, тоненькая, таким мне пион достался. Питание и межблоки в порядке. НО!!!
Запитан усь от преобразователя 12в ---- +-40в самопального по приаттаченной схеме. Так вот вопрос: На печатной плате из ссылки дорожка земли должна перерезаться в указанном месте или нет? У меня перерезана, т.е. масса +-40в и масса 12в не соеденины между собой и соответственно масса усилка тоже, т.к. питается он на +-40. Не может это влиять на наводку?
http://www.masterkit.ru/info/magshow.php?num=155
Re: Взлетаем... (наводки в тон оборотам)
Цитата:
Сообщение от
floxxx Не буду плодить новую тему, спрошу здесь.
Создайте свою тему лучше,ссылку загрузите согласно правилам форума.,
Re: Взлетаем... (наводки в тон оборотам)
Цитата:
Сообщение от
gena60 Совершенно верно,он самый.Прозвонили-где результат и отчёт о его замене?.Вот так бы все подходили к ремонту с визуальным восприятием,слов нет-респект ВАМ!.,
Я бы конечно сделал отчет, но такого преда для печатных плат в городе не нашел. Поэтому было решено припаять тоненький медный проводок, ампер на 5 где-то, если судить по его сечению. И красоты там не наблюдается=))
Re: Взлетаем... (наводки в тон оборотам)
Цитата:
Сообщение от
icelist было решено припаять тоненький медный проводок, ампер на 5 где-то, если судить по его сечению
Это конечно хорошо,но при нюансах может повредить другое,которое восстановить будет сложнее,чем этот пред.Надежда есть,надеюсь повезёт в решении(не всё так просто сделано,а с умом, для решения производителем).,
Re: Взлетаем... (наводки в тон оборотам)
Забыл уточнить, я медную жилку припаял над предохранителем, т.е. на самой плате, а не корпус магнитолы вы как могли подумать.
Re: Взлетаем... (наводки в тон оборотам)
Цитата:
Сообщение от
icelist я медную жилку припаял над предохранителем,
Ладно,пусть так и будет-ставить надо предохранитель всегда там,где он должен находится(это необходимо в любых случаях)-время покажет,чем это может обернуться при возникновении не предвиденной ситуации.,
