Где копать? Фонит один канал
Всем доброго времени суток. Ситуация такая. Межблоки слева, питание справа, маса на кузов общая на 2 уся и маф. При заводке авто появляется писк, и при поднятии оборотов растет. Но загвоздка в том, что фонит из 1 го канала, правого. При перекидке местами межблока фон справа остается, но если перекинуть местами выходы для динамиков га усе, сторона фона тоже меняется. Фонить начинает слева. Подключал телефон, все тихо. Вынимал линейки из мафа, тихо. Цепляю 2 дина на правый канал, фонит, на левом - тихо. Как найти виновника? Маф или правый канал уся? Усилок длс са22, маг jvc r90bt
Вложений: 3
Re: Где копать? Фонит один канал
Цитата:
Сообщение от
odissey-002
Всем доброго времени суток. Ситуация такая. Межблоки слева, питание справа, маса на кузов общая на 2 уся и маф. При заводке авто появляется писк, и при поднятии оборотов растет. Но загвоздка в том, что фонит из 1 го канала, правого. При перекидке местами межблока фон справа остается, но если перекинуть местами выходы для динамиков га усе, сторона фона тоже меняется. Фонить начинает слева. Подключал телефон, все тихо. Вынимал линейки из мафа, тихо. Цепляю 2 дина на правый канал, фонит, на левом - тихо. Как найти виновника? Маф или правый канал уся? Усилок длс са22, маг jvc r90bt
Такую диагностику в пример надо ставить.Спасибо!!!.

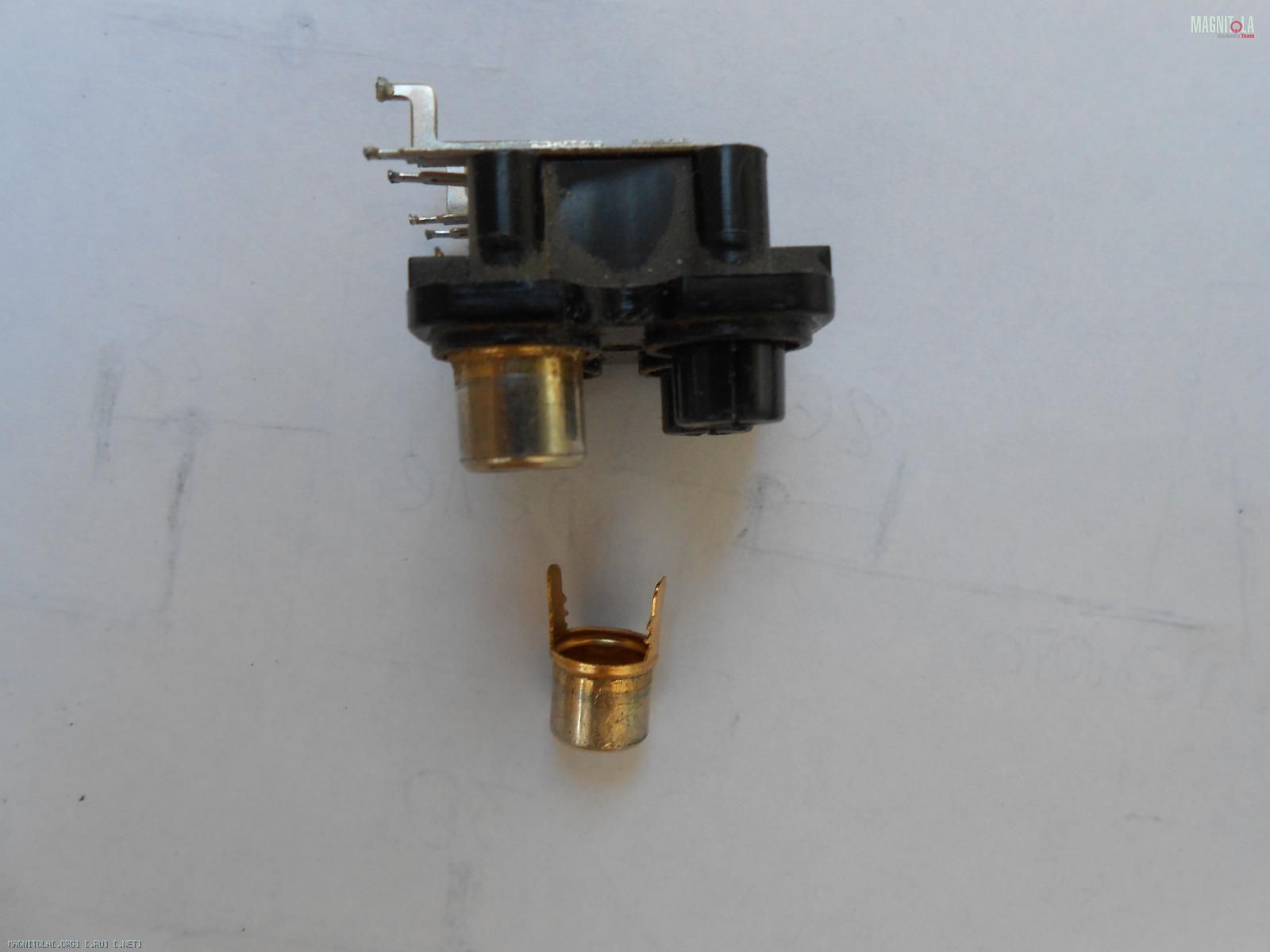

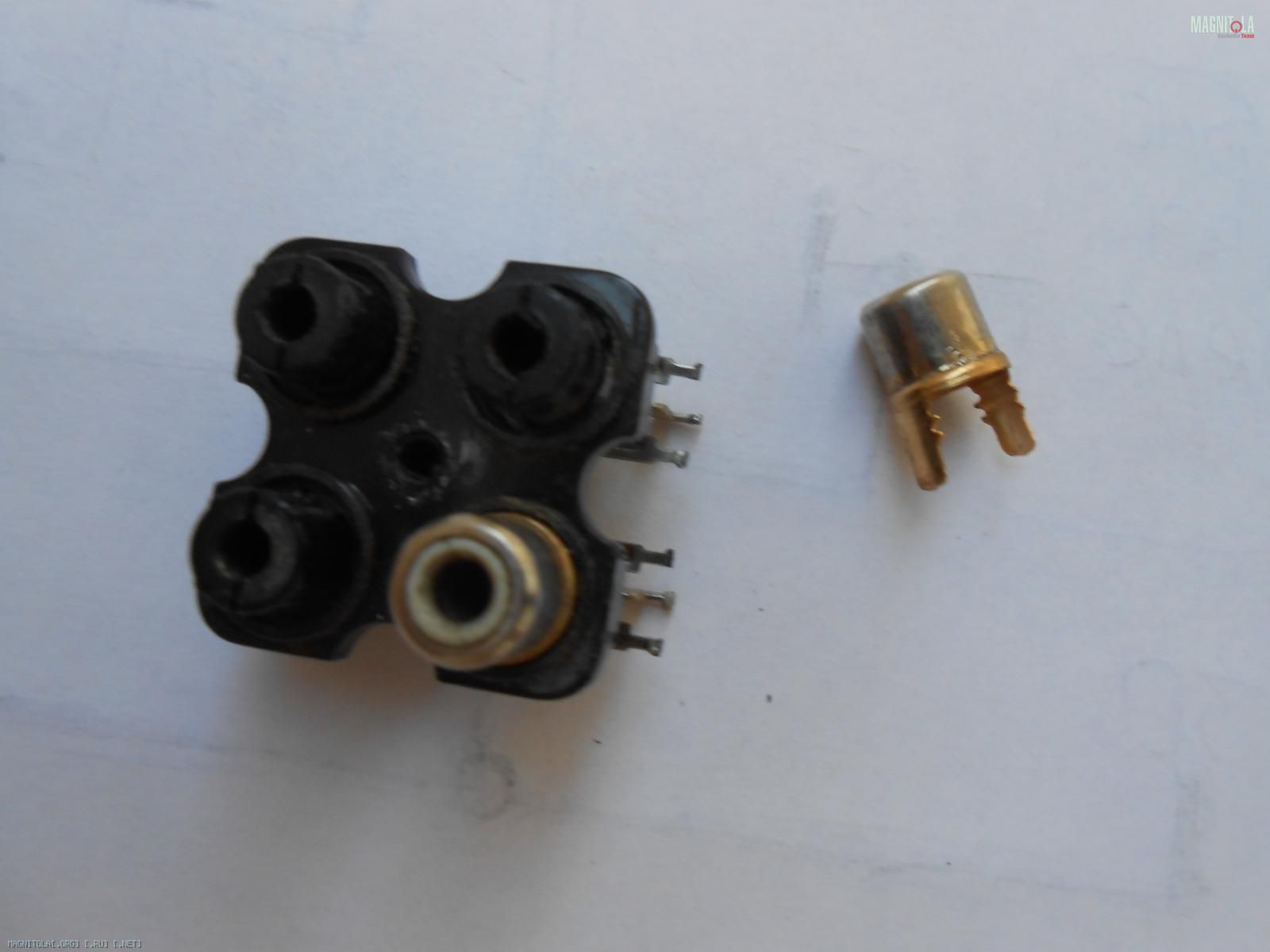

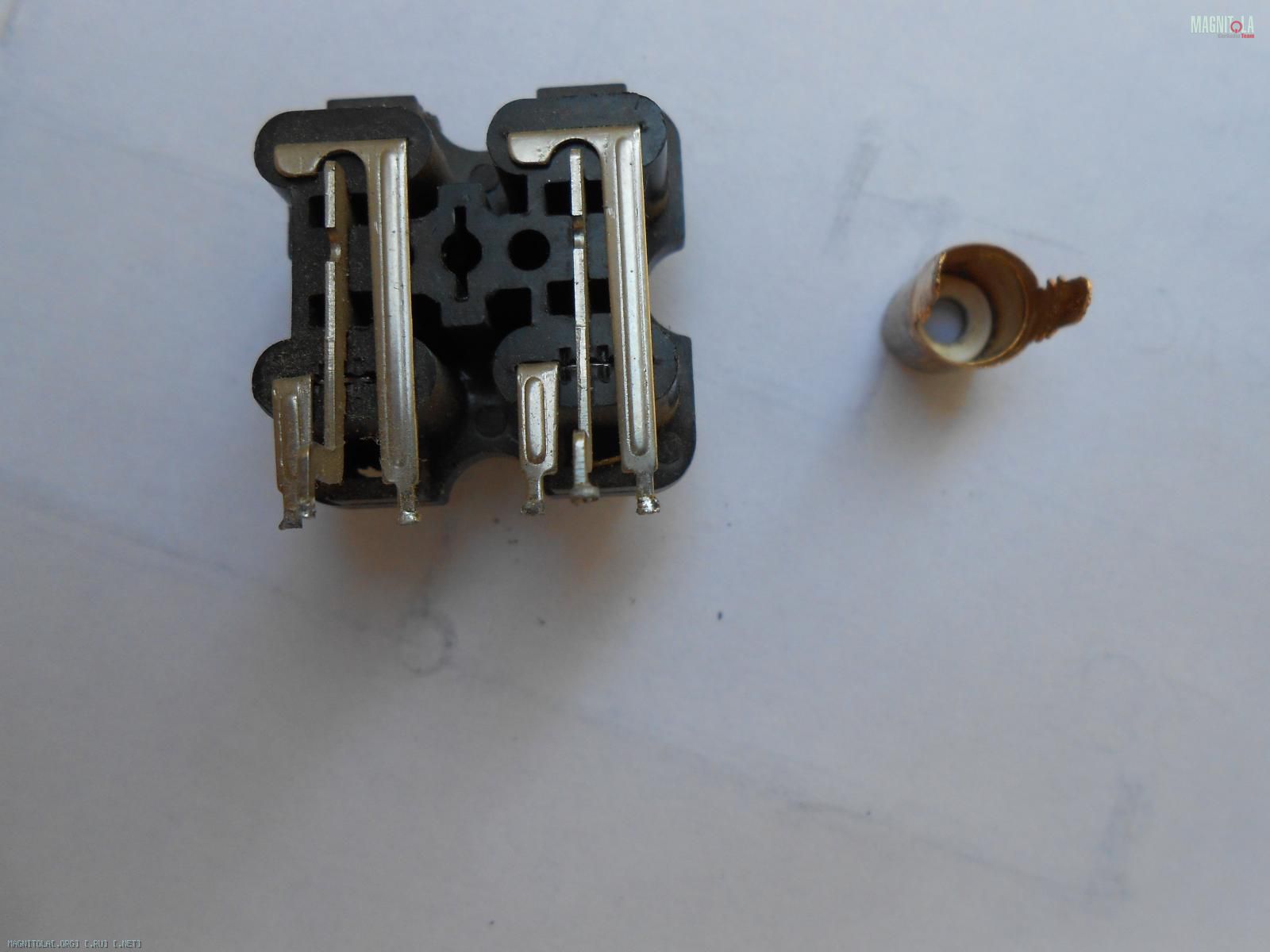

Судя по симптомам причина именно в этом канале усилителя(большинство случаев говорит о плохой массе входных РСА усилителя:не пропай в печатной плате,сам РСА внутри имеет плохой контакт с общей массой,в зависимости от его конструкции).Иногда эта конструкция РСА входов выполнена в виде расклёпки внешней оболочки тюльпана двумя усиками,обеспечивая мнимый контакт с шиной общей массы по вертикали.Достаточно небольшого окисла и контакта нет,хотя и тестером прозванивается,но для сигнала этого мало:
Вложение 609182Вложение 609184Вложение 609186
/привёл один из примеров, данной мысли/
Re: Где копать? Фонит один канал
Проверьте юбку тюльпана на входе в усилитель. По моему на одном из каналов у вас ее нету;)
Геннадий опередил...
Re: Где копать? Фонит один канал
Цитата:
Сообщение от
gena60 Такую диагностику в пример надо ставить.Спасибо!!!.Судя по симптомам причина именно в этом канале усилителя(большинство случаев говорит о плохой массе входных РСА усилителя:не пропай в печатной плате,сам РСА внутри имеет плохой контакт с общей массой,в зависимости от его конструкции).Иногда эта конструкция РСА входов выполнена в виде расклёпки внешней оболочки тюльпана двумя усиками,обеспечивая мнимый контакт с шиной общей массы по вертикали.Достаточно небольшого окисла и контакта нет,хотя и тестером прозванивается,но для сигнала этого мало:
Вложение 609182Вложение 609184Вложение 609186/привёл один из примеров, данной мысли/
Приветствую. А как улучшить контакт в линейном входе. У альпа пдх такие же линейки, когда снимаешь дакс99- вытаскивается вместе с межблоком.
Re: Где копать? Фонит один канал
Большое спасибо за диагноз. Буду смотреть. Я звонил мультиметром линейный выход мафа с корпусом, пищит. А на усе тишина. Должна ли прозваниваться масса в усилителе на корпус? Канал А с каналом В по массе звонится, на корпус тишина. И обьясните новичку пожалуйста почему при подлкючении телефона через те же входы нет писка в правом канале. Спасибо!
Re: Где копать? Фонит один канал
Цитата:
Сообщение от
odissey-002 Большое спасибо за диагноз. Буду смотреть. Я звонил мультиметром линейный выход мафа с корпусом, пищит. А на усе тишина. Должна ли прозваниваться масса в усилителе на корпус? Канал А с каналом В по массе звонится, на корпус тишина. И обьясните новичку пожалуйста почему при подлкючении телефона через те же входы нет писка в правом канале. Спасибо!
На усилителе даже массы на тюльпанах между собой могут не звониться! А если они еще и на корпус звониться будут - такому усилителю место в мусорном ведре!
Прозвоните межблоки.
Вложений: 3
Re: Где копать? Фонит один канал
Цитата:
Сообщение от
Польша Приветствую. А как улучшить контакт в линейном входе. У альпа пдх такие же линейки, когда снимаешь дакс99- вытаскивается вместе с межблоком.

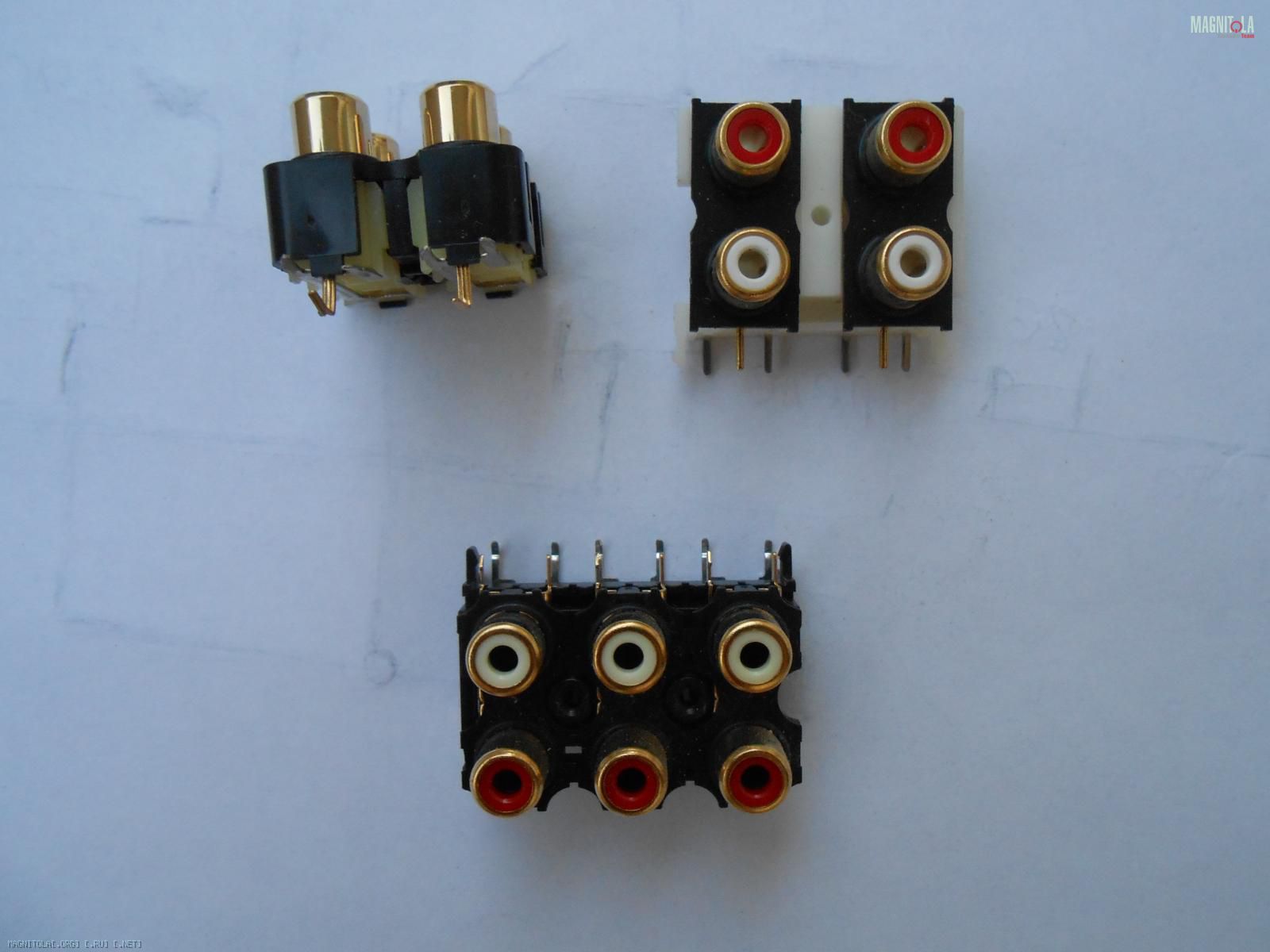

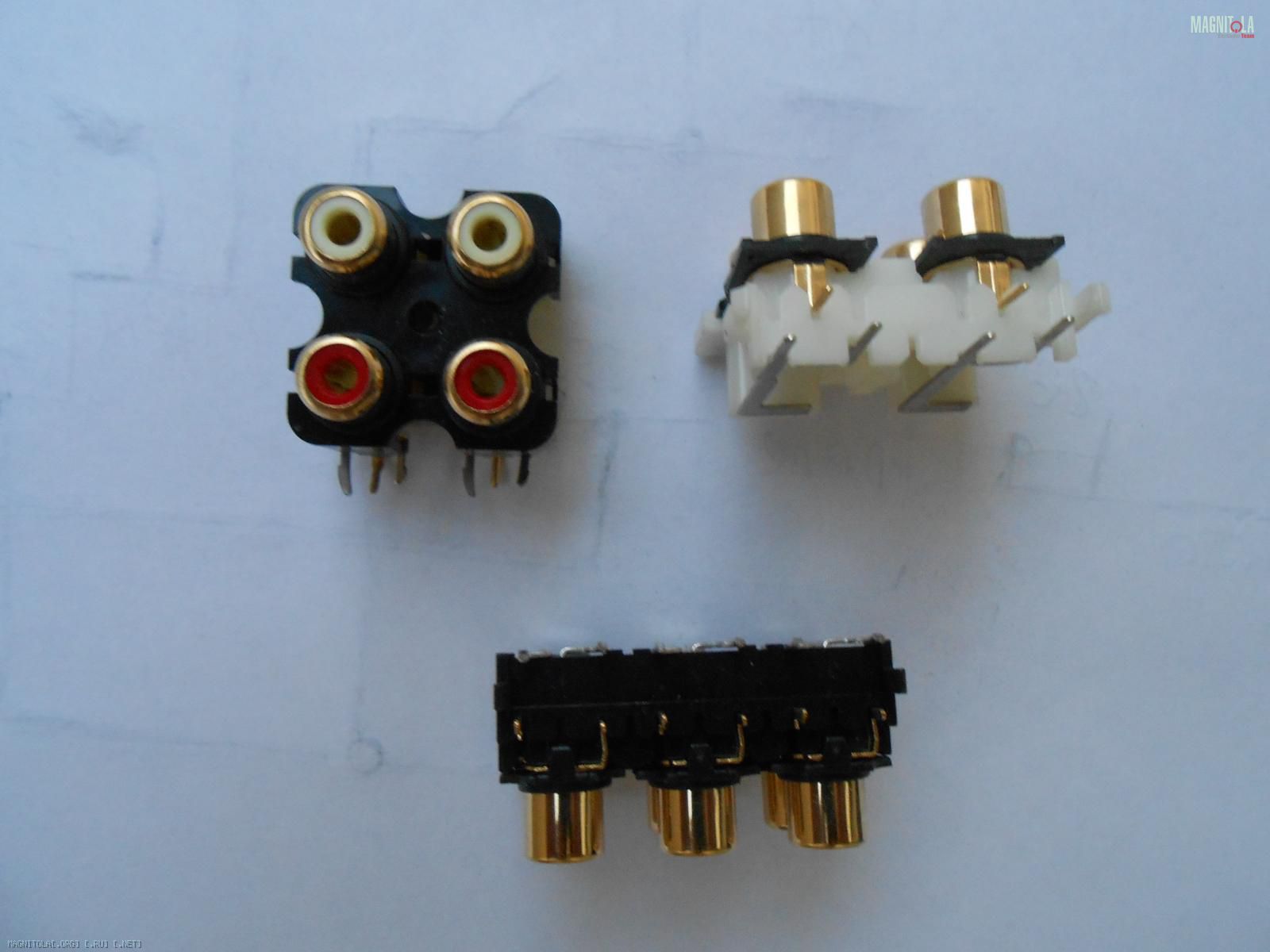

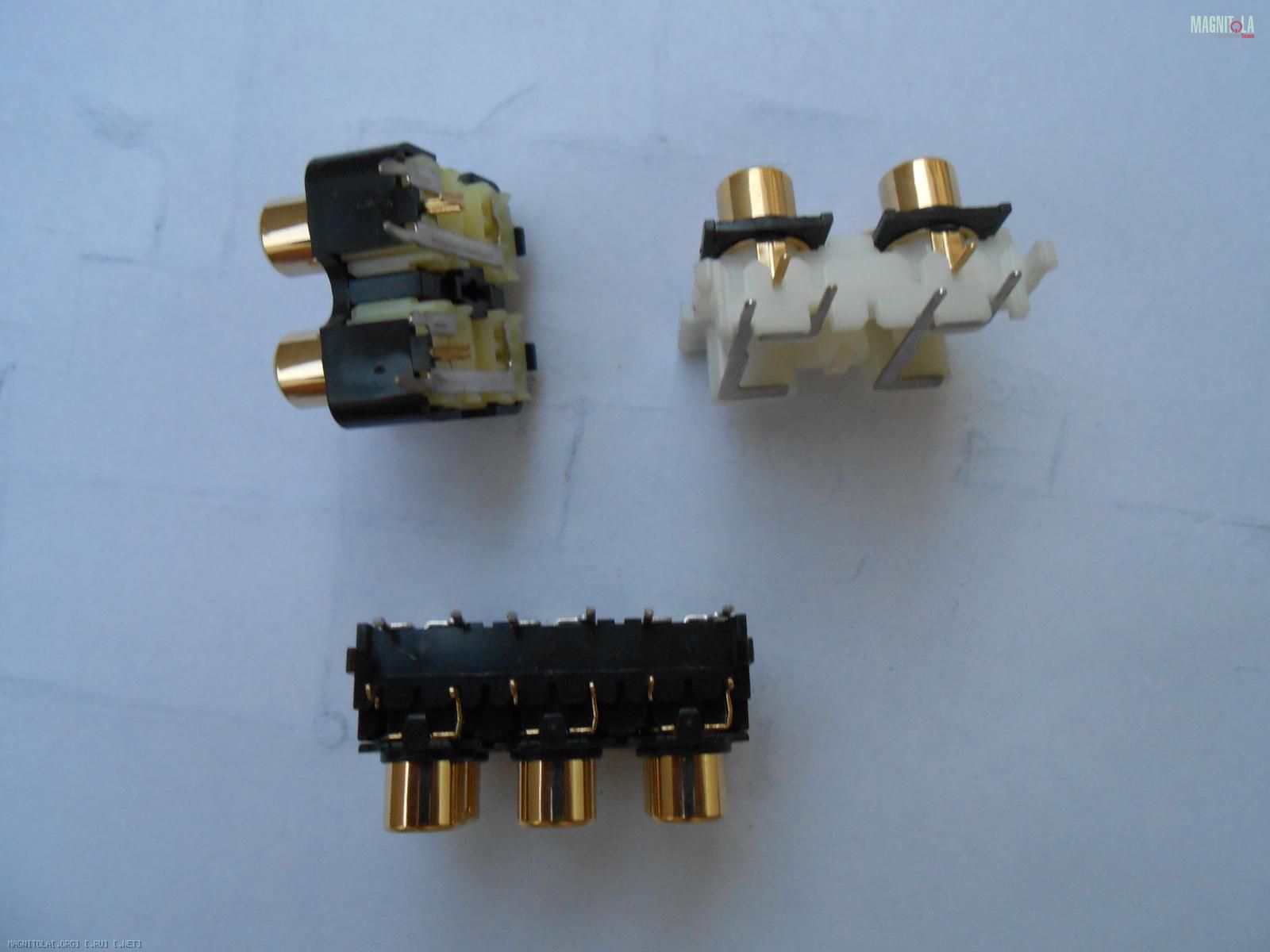

По конструкции это сделать сложно,поскольку это находится внутри и залито.Почему так,а по одной причине-механическую прочность не обеспечить в любом случае,ну не получится достойно и красиво. Сколхозить можно,если внимательно рассмотреть 3-й рисунок:сверху и с низу видны части лапок будут(имеется ввиду юбки,которая рядом с основным разъёмом на фото)припаиваются к вертикальной массе отдельным проводом(от без исходности в ситуации).Идея,надеюсь понятная,но лучше на такие заменить:
Вложение 609190Вложение 609192Вложение 609194
всяко лучше будет,но по типу применяемых в Эосах,если переделать, всегда предпочтительнее будет в надёжности,да и цанговый РСА с зажимом не выдернет с корнем юбку,уж точно никогда.,
Re: Где копать? Фонит один канал
Цитата:
Сообщение от
Папа Карло На усилителе даже массы на тюльпанах между собой могут не звониться! А если они еще и на корпус звониться будут - такому усилителю место в мусорном ведре!
Прозвоните межблоки.
Межблоки звонил, нормально. О том что на корпус усилителя не должно звонится понял. Дело не в межблоках точно. Пробовал по воздуху их подключать, все то же. В каком направлении копать понял. Обязательно отпишусь за результат. Спасибо большое!
Re: Где копать? Фонит один канал
Цитата:
Сообщение от
Папа Карло А если они еще и на корпус звониться будут
.......немного добавлю-смотря о каком корпусе идёт речь?(имею ввиду не сам корпус усилителя)-иногда масса РСА в усилителях разделена конденсатором от общей массы выходного каскада усилителя,да и звониться она не будет,может и много информации даём,но надо знать построение принципиальной схемы усилителя,посмотрев СМ хотя бы одного,но это в "Высший пилотаж" прямая дорога ТС.FFZ много интересных статей по усилителям уже привёл там,ознакомится будет всем полезно(достаточно зайти в профиль по этому нику и нажать: "Найти темы",ну а далее выбрать интересующую и посмотреть).Чёто разошёлся,но будем ждать результата в этой теме в поиске,а время покажет конечный результат.,
Re: Где копать? Фонит один канал
Цитата:
Сообщение от
gena60 По конструкции это сделать сложно,поскольку это находится внутри и залито.Почему так,а по одной причине-механическую прочность не обеспечить в любом случае,ну не получится достойно и красиво. Сколхозить можно,если внимательно рассмотреть 3-й рисунок:сверху и с низу видны части лапок будут(имеется ввиду юбки,которая рядом с основным разъёмом на фото)припаиваются к вертикальной массе отдельным проводом(от без исходности в ситуации).Идея,надеюсь понятная,но лучше на такие заменить:
Вложение 609190Вложение 609192Вложение 609194
всяко лучше будет,но по типу применяемых в Эосах,если переделать, всегда предпочтительнее будет в надёжности,да и цанговый РСА с зажимом не выдернет с корнем юбку,уж точно никогда.,
понятно. спасибо.
